Как сложить печь своими руками чертежи и порядок работы

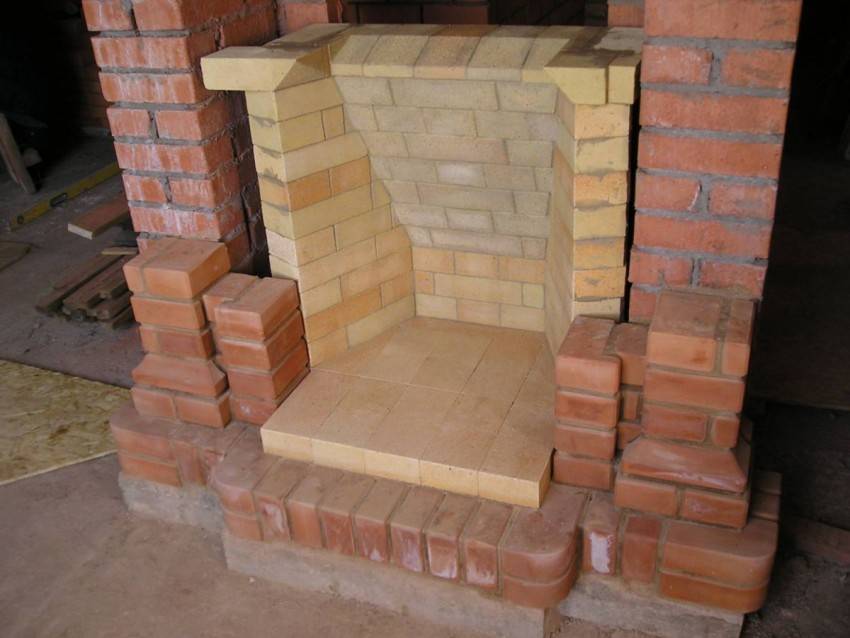

Сооружение углового камина своими руками

Одна из распространенных модификаций – это угловой камин, который не только привлекателен внешне, но еще и значительно экономит пространство помещение.

Очень оригинальное исполнение данной конструкции – когда топочное отверстие располагается симметрично угловой оси стен в помещении. Камин такого типа можно размещать как рядом с внутренней, так и внешней стеной. Но при его проектировании и укладкой фундамента следует учитывать место для размещения трубы. Если печь будет расположена рядом с внутренней стеной, то каминная труба должна сооружаться немного выше коньков кровли дома.

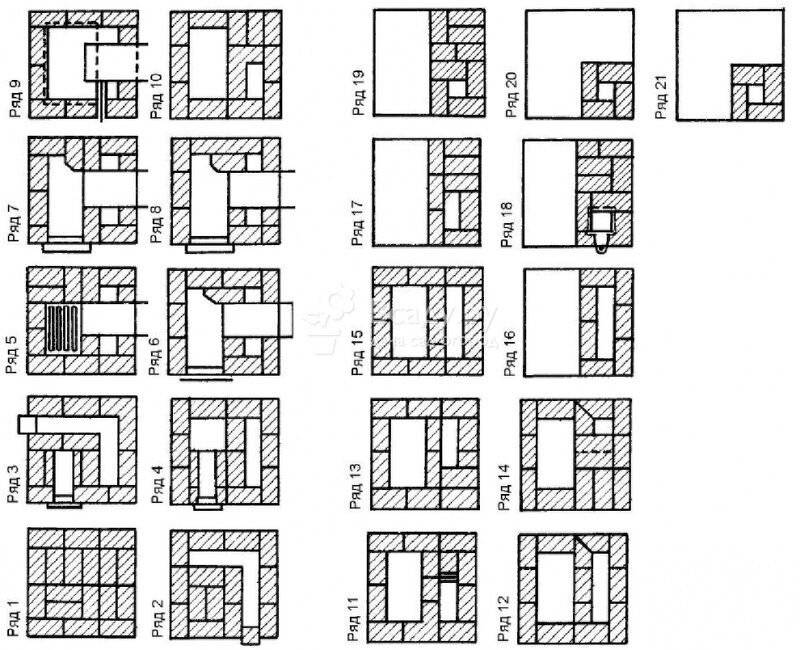

При кладке углового камина обязательно используйте порядовку. Если вы не знаете, то порядовка – это специальная схема расположения каждого из кирпичей, необходимых для кладки. Благодаря порядовке вы сможете просчитать нужное количество материала и рационально использовать имеющиеся в наличии кирпичи.

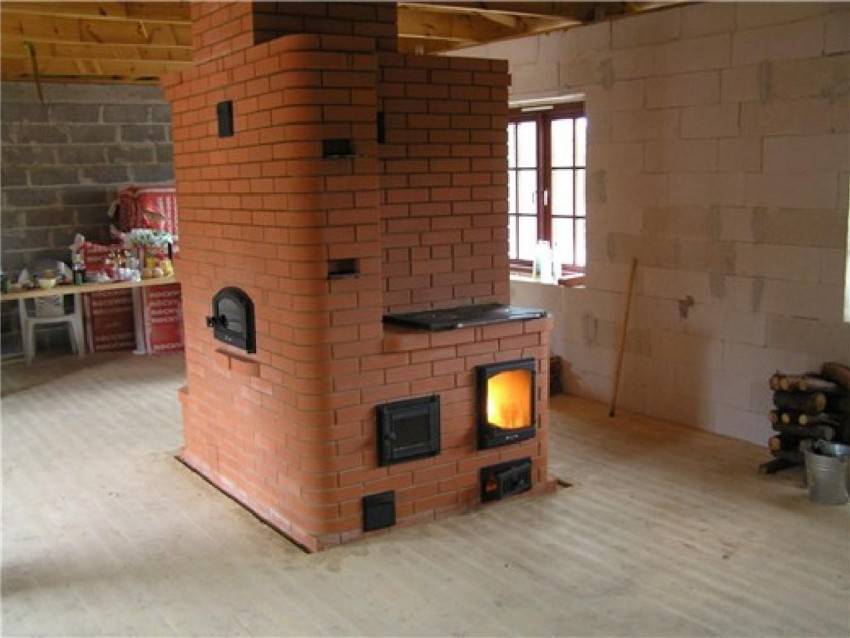

Печка своими руками для отопления дома

На протяжении длительного времени печки для обогрева дома являются традиционными отопительными конструкциями и с ними по многим параметрам не могут сравниться не только котлы, но и разные другие обогреватели. Они обеспечивают «живое» тепло, кроме этого, их отличает практичность и неприхотливость в использовании твердого топлива. К тому же, построенная печка своими руками прослужит долгие годы.

Печки для отопления частного дома считаются идеальным выбором для загородной недвижимости. Качественно созданная отопительная конструкция способна обеспечить жильцам комфортное пребывание в каждом из помещений здания. «Как сделать отопление в частном доме — советы специалистов».

Пример порядовки русской печи – как сложить своими руками

Поможет разобраться с процессом, как сложить русскую печь из кирпича, ее схематическое изображение. Все ряды нужно будет выложить насухо.

Последовательность действий при этом следующая:

1-й ряд. Его нужно выложить идеально, поскольку от этого зависит аккуратность, верное направление и ровность будущей конструкции. До начала кладки, пользуясь угольником, длинной линейкой и мелом прочерчивают места нахождения внешних стен агрегата. Сначала на распланированную поверхность помещают кирпичи внешних стенок, а потом заполняют внутреннюю часть между ними.

2-й ряд. Приступают к кладке печной стены и оформлению внутренних каналов прочистки.

3-й ряд. Монтируют дверцы прочистной и поддувальной камер. Для их крепления пользуются стальной проволокой путем прикручивания ее к ушкам, находящимся на чугунных дверцах. Концы убирают в швы.

4-й ряд. Кладкой перекрывают входы во внутренние каналы, создавая потолок подового канала.

5-ряд. Для большого топливника монтируют колосниковую решетку, а топку изнутри выкладывают шамотным кирпичом, который делят по толщине пополам. Над подовым каналом ставят дверцу малого топливника.

6-й ряд. Размещают бак для подогрева воды.

7-й ряд. Колосниковую решетку монтируют в малый топливник, а на большую топку крепят дверцу. Правую стену стягивают проволокой, уложенной в шов, и закрепляют на стенах особыми зацепками. Заднюю стенку в большой топке кладут без раствора.

8-й и 9-й ряды. Устанавливают и крепят дверцу малой топки и продолжают трудиться над внутренними каналами.

10-й ряд. Строят дно горнила и объединяют своды обоих топок. Отверстия каналов в задней части конструкции оставляют открытыми для передвижения горячего воздуха и выводят в варочную камеру. Бак для воды перекрывают.

11-й ряд. Над обеими топками на край кладки прикрепляют металлический уголок 50х50 миллиметров, создавая основание под плиту для варки. Незакрытое пространство большей топки, находящееся позади плиты, прикрывают колосниковой решеткой и ее не фиксируют.

14-й ряд. Выстраивают вход для дымохода и отверстие для заслонки. Выводят стены горнила.

15-й ряд. Начинают сужать кладку, которая перекроет варочную камеру, и выводить трубу дымохода.

16-й ряд. Повторение 15-го ряда. Потом металлическими полосами со стопорами скрепляют боковые стенки и выводят на внешнюю сторону стен.

17-й ряд. Продолжают работать над сужением свода у варочной камеры и кладут дымоход. Над нишей плиты помещают уголок и полосу из металла – основание для кирпичей для создания потолка над плитой.

18-й ряд. Над горнилом размещают шаблон. Согласно ему выкладывают куполообразно свод варочной камеры, укладывая кирпичи на торец. На металлическом уголке и полосе их размещают широкой частью.

19-й и 20-й ряды. Металлической полосой укрепляют стену над местом входа в варочную камеру. Около свода горнила делают стенки, создающие зону, куда засыпают песок и уплотняют его с целью повышения теплоемкости горнила.

21-й ряд. Перекрывают кладкой место, наполненное песком, и стенки.

22-й ряд. Начинают сужение перетрубья и устанавливают металлический элемент с круглым отверстием. Это нужно, чтобы перенаправлять поток дыма для удержания тепла.

23-й ряд. Устанавливают дверцу, помогающую прочищать дымоход.

24-й ряд. Монтируют задвижку на перетрубье для регулировки тяги в топке и горниле.

25-й и 26-й ряд. Перекрывают кладкой пространство над задвижкой.

27 – 29-й ряд. Перетрубье объединяют с дымоходом.

Далее сооружают дымовыводящую трубу и проводят ее через чердак. Кладка печи завершена.

Надо заметить, что современные русские печные конструкции отличаются от традиционных вариантов. Например, мини русская печь с плитой и лежанкой компактна и проста (прочитайте: “Как сложить мини печь из кирпича своими руками – пошаговое руководство”). Правильно созданная конструкция способна радовать домовладельцев многие годы.

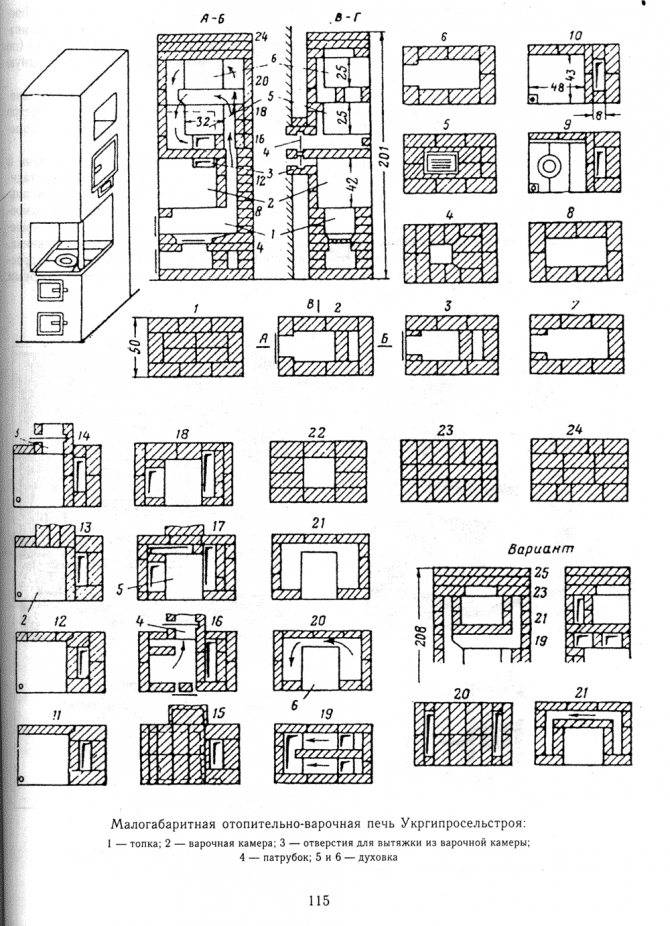

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

Полнотелый красный кирпич – 107 шт;
Поддувальную дверку – 1 шт;
Колосниковую решетку – 1 шт;
Одноконфорочную чугунную плиту – 1 шт;
Топочную дверку – 1 шт;
Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Так ли важна порядовка

Как выложить из кирпича печь: порядовка – это пошаговая инструкция

На первый взгляд может показаться, что при строительстве печи можно обойтись без порядовки, и даже чертежи использовать ни к чему, но на деле все обстоит иначе. Порядовка помогает правильно сложить систему ходов для горячих газов, которые движутся не по прямой, а по извилистым ходам, идущим то вертикально, то горизонтально.

Если все делать по инструкции, то вы получаете максимальную площадь контакта горячих газов с кирпичными поверхностями – все эти параметры давно рассчитаны инженерами и проверены на практике, так что не стоит думать, что вы окажетесь умнее людей с большим опытом и знаниями темы.

Соблюдение порядовки также станет залогом обеспечения максимальной тяги внутри печи, что во многом сказывается на ее эффективности.

Как сложить из кирпича печку — порядовка для печи с варочной поверхностью

Некоторые используют в строительстве чертежи, но они не показывают отработанных способов перевязки кирпича и правильное их положение. Раньше такая информация мастерами держалась в строгом секрете и передавалась от учителя к подмастерью, а сегодня все имеется в открытом доступе, так почему бы не пользоваться этим, тем более что это во многом облегчает вашу работу.

Порядовка – это как ноты для музыканта, просто пошагово следуем ей и получаем идеальную симфонию из кирпича и металла.

Организация дымохода

Зону для дымоотвода необходимо разделить на т.н. колодцы. Сама система должна быть усилена стальными пластинами.

После укладки колодцев из кирпича, над топкой следует установить несколько сажечисток. Затем колодцы необходимо разделить, чтобы начальные ряды стенок можно было армировать стальными полосами.

Когда армирование произведено, тогда можно браться за возведение потолка печного тела. Причем зазор, который закреплен за дымоходом, остается свободным.

После выкладывания карниза тела следует класть дымоотводы. Это даст возможность закончить первый этаж. Что касается финишного разделения колодцев, то его надо закрыть жестяным листом. Для сбалансированного давления поверх жести кладутся еще два кирпичных ряда.

Поскольку второй этаж может предусматривать два дымохода, магистраль должна быть разделена. Особенно это касается тех случаев, когда печь для бани из кирпича своими руками имеет камин и непосредственно печь. Здесь каждый дымоход должен иметь свою задвижечную систему.

Перекрытие верхнего этажа обязывает осуществить монтаж гидроизоляции. Для обогрева помещений, расположенных на втором этаже, вместо организации дополнительной печи достаточно разделить дымоход, чтобы дым шел змейкой.

Также важно соблюдать дистанцию между дымоотводом и кровельным коньком. Последний должен находиться ниже первого минимум на полметра

При большей отдаленности высота дымохода может соответствовать высоте конька. Данное расположение только способствует печной тяге.

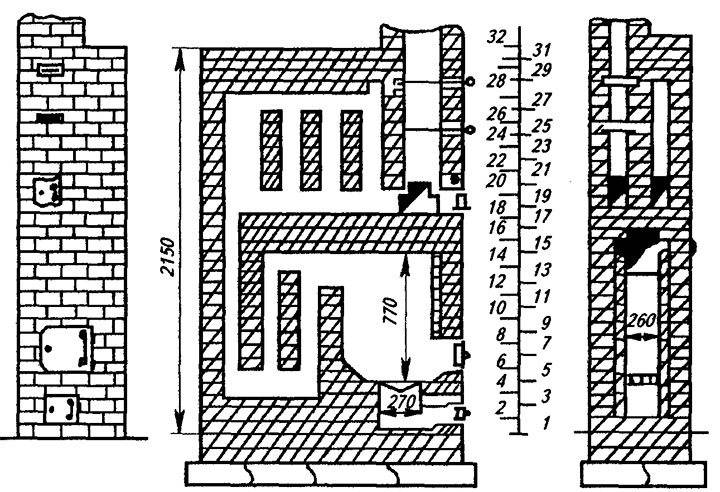

Отопительная печь

А теперь посмотрим, как сложить своими руками печь из кирпича, рассчитанную на отопление небольшого дачного дома.

Ее размеры:

ширина – 2 кирпича (51 см);
глубина – 3,5 кирпича (90 см);
высота – 2 метра 38 см.

Для строительства потребуются следующие материалы и принадлежности:

Красный полнотелый кирпич – 390 шт;
Глина – 9 ведер;
Песок – 18 ведер;
Колосниковая решетка (25х40 см) – 1 шт;
Топочная дверка (20х30 см) – 1 шт;
Поддувальная дверка (14х20 см) – 1шт;
Прочистная дверка (14х20 см) – 1шт;
Задвижка -1 шт;
Предтопочный стальной лист (50х70 см) – 1 шт;
Рубероид для гидроизоляции (100х60 см) – 1 шт.

Последовательность работы

Первый ряд – основа печи. Его следует выложить особенно тщательно, проверяя горизонтальность с помощью уровня.

Углы – самая сложная часть для новичков. Для того, чтобы они были ровными, рекомендуем сразу же установить на краях кладки четыре шаблонных стойки. Их можно сделать из строганных досок, сбив их попарно под прямым углом.

Установив такую «опалубку» от пола до потолка, вы легко выведите идеальные углы.

На втором ряду с торца печи укладывают два кирпича со скошенной гранью, выходящей в зольную камеру. Кладку третьего ряда начинают с установки поддувальной дверцы, фиксируемой проволокой в швах боковых кирпичей.

4 и 5 рядами продолжают формирование стенок зольной камеры. Шестым рядом начинают кладку стен топливной камеры и ставят в ней колосниковую решетку.

На уровне 7 и 8 ряда монтируют топочную дверку. В задней части камеры ставят скошенные кирпичи, служащие для улучшения тяги. Девятым рядом перекрывают дверку топливника.

С 10 по 16 ряд ведется кладка топливной камеры и вертикального дымоотводного канала. На семнадцатом в печь ставят прочистную дверку.

18-30 ряд образуют дымооборотные каналы. Их нужно выложить максимально ровно, затирая внутренние стенки мокрой тряпкой.

31- 32 ряды образуют свод, перекрывающий печь.

33 и 34 формируют дымовую трубу.

Закончив кладку, печь оставляют на неделю с открытыми дверками и трубой для просушивания. После этого делают пробную топку, сжигая небольшие порции щепок, веток или соломы.

Если вам нужно построить печку в загородном доме, то не обязательно обращаться к профессиональному печнику. Я расскажу, как самому сделать кирпичную печь, а также подробно опишу все особенности и нюансы ее строительства.

Этап 5. Фундамент

Печь, созданная из кирпича, имеет большую удельную массу, поэтому без надежного фундамента конструкцию установить не получится.

Фундамент для печи может быть монолитным железобетонным, свайным, столбчатым, выложенным из блоков, свайно-винтовым.

Схема фундамента из блоков

Столбчатые основания для печей

Независимо от вида, фундамент печи не должен быть связан с основанием дома. Вид фундамента выбирают, как и для дома, отталкиваясь от типа грунта.

Гравийно-песчаная почва позволяет обустраивать мелкозаглубленное основание.
Если грунт глинистый или осадочный, лучше заливать фундамент на щебневой подушке, при этом углубив его до уровня промерзания.
В зонах вечной мерзлоты обустраивают свайно-винтовое основание, особое внимание уделяя теплоизоляции свай.
На сухих скальных грунтах фундамент может иметь минимальную толщину или отсутствовать вовсе.
Насыпной грунт не подходит для установки кирпичной печи.

Особенности фундаментов в зависимости от типов грунтов

Рассмотрим способ обустройства сплошных оснований для кирпичной печи.

Шаг 1. В зависимости от типа почвы и уровня ее промерзания выкапываем котлован. Ширину и форму принимаем, исходя из габаритов печи и прибавляя к ее длине и ширине по 10-15 см соответственно

Сразу же обратите внимание на месторасположение потолочных балок перекрытия – между ними должна будет пройти труба дымохода, причем с учетом отступок, регламентированных СНиП. Также рекомендуется сделать водоотведение (дренаж) от фундамента печи, чтобы уменьшить влажность и пучение грунта

Котлован под фундамент

Шаг 2. Дно котлована трамбуем и максимально возможно выравниваем по горизонтали. Насыпаем десятисантиметровый слой мелкого битого кирпича, бутового камня или щебня. Повторяем процедуру трамбовки.

Шаг 3. Готовим жидкий цементный раствор (соотношение цемента и песка 1 к 3) и заливаем им насыпь.

Схема монолитного фундамента под кирпичную печь

Шаг 4. Далее можно пойти тремя путями:

сочетать дестисантиметровые слои щебневой засыпки с цементной заливкой. Такой вариант приемлем для оснований небольшой глубины, а именно до 50 см;

установить арматурный каркас и залить его бетоном. Каркас вяжется проволокой из арматуры диаметром 10 мм. Размер ячеек 10х10 см. В котлован устанавливается опалубка, каркас должен отстоять от ее стенок и дна на 5 см, для чего используются пластиковые фиксаторы или куски кирпича. Внутрь заливается бетон, смесь в процессе заливки уплотняется глубинным вибратором или металлическим прутком. Верхняя точка заливки должна быть ниже уровня чистового пола на 15 см;

залить бетонную армированную плиту, поверх которой выложить из силикатного или красного кирпича стенки фундамента, а внутреннюю часть залить бетоном с забутовкой (сыпучего заполнителя должно быть меньше или равно объему бетона).

Первый и третий варианты оснований завершаются слоем цементного раствора. Залитый слой проверяется уровнем и при необходимости выравнивается правилом или иным подходящим инструментом.

Дальнейшие работы производятся после полного высыхания растворов, использованных в процессе заливки фундамента.

Шаг 5. Укладываем гидроизоляцию тремя слоями, фиксацию производим мастикой (для толя используем дегтевую, для рубероида – битумную).

Шаг 6. Выкладываем сплошной ряд кирпичей. Целые кирпичи кладем по краям, половинки – внутрь. Кирпичное основание должно быть на 5-7 см уже имеющегося фундамента, но на 5-7 см шире самой печи.

Кладка кирпича

Фундамент для печи из кирпича

Не применяем цемент для связки кирпичей между собой. Поверх кладки, которую также проверяем на горизонтальность, кладем еще один слой гидроизоляции, далее выкладываем второй слой кирпича, соблюдая перевязку между двумя рядами. Кирпичное основание в идеале должно быть точно вровень с чистовым полом или возвышаться над ним на 3-4 см.

Пространство между фундаментом печи и дома засыпаем речным песком.

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

Русская печь.

Плюсы:

КПД может достигать 80 процентов.
Очень долго держит тепло, в некоторых случая – двое суток.
Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

Большой размер.
Много весит.
Долгий прогрев.
После перерыва обязательна суточная протопка.
Имеет наиболее сложную конструкцию из всех возможных видов печей.

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Относится к канальному типу.

Плюсы:

Простая кладка
Занимает относительно мало места, так как имеет вытянутую форму.
Быстро нагревается.
Относительно мало весит.
Допускает приготовление пищи.
Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

Быстро остывает.
Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

Не занимает много места.
Простая конструкция.
Низкие цены на материал и топливо.

Минусы:

Средний КПД.
Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

Допускает приготовление пищи.
Высокий КПД.
Быстрый разогрев.
«Экономит» топливо.
Относительно небольших размеров.
Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

Требуется разгонная протопка.
Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Печь с камином.

Плюсы:

Очень низкая пожароопасность.
Эстетична.
Высокий КПД.
Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

Схема простейшей кирпичной печи для дачи и дома

Отопительная каменная печь в общем виде выглядит следующим образом:

Ниже уровня пола размещается фундамент, на который укладывается изоляция.
На пол устанавливаются шанцы — ножки, обеспечивающие прогрев нижней части.
Непосредственно над ними расположено поддувало, а также душник. Он нужен для равномерного прогрева по высоте.
От основной комнаты его отделяет поддувальная дверца.
Непосредственно над ним располагается топка. На её дно укладывается колосниковая решётка, являющаяся также сводом поддувала.
Прямо над дверцей топки расположен свод топки, за которым находится хайло или устье.
Выше начинаются прочистка, перевал и конвекторы.
Над прочисткой расположены две задвижки.
Почти на самом верху имеются выход душника в помещение, дымовой канал и перекрыша.
От потолка дымоход отделяет внутренняя разделка.
На самом верху расположено устье дымохода.

Финишная отделка

Окончательную отделку печи разрешается делать только с использованием водного раствора извести либо мела. Какие-либо красители для оформления такого отопительного оборудования, согласно нормам противопожарной безопасности, применять не допускается.

Для того чтобы побелка на поверхности печи в последующем держалась крепко, в известковый или меловой раствор перед началом выполнения работ добавляют немного столярного клея. Для повышения эстетических качеств отделки, в белила также обычно подмешивают еще и синьку или голубой колер для водоэмульсионных красок.

Оформлять выложенную своими руками печь с использованием какой-либо плитки, просто закрепленной на растворе, не рекомендуется. Возможно, вначале такая отделка и будет смотреться красиво. Однако из-за высокой температуры кафель в последующем достаточно быстро со стенок печи осыпется. Делать отделку печи с использованием штучной керамики допускается только по особой технологии — с закладкой в швы на этапе кладки топки и дымохода проволоки и применением плитки особой конструкции.

Бетонный

Классическое основание под печь – это бетонная плита, которую изготавливают при помощи заливки цементно-щебневого раствора в глубокий котлован.

Схема и устройство

Общее устройство фундамента является неизменным вне зависимости от типа печи и грунта, обычно это цельное основание в виде куба, которое выполнятся из большого количества бетонного раствора. Устройство основание хорошо показано на данной схеме:

Схема отображает основание которые мы рассчитали выше, для печки весом в 1150 килограмм.

Материалы и инструменты

Для установки качественного бетонного фундамента необходим определенный перечень материала:

Цемент;
Крупнозернистый песок;
Доски для сооружения опалубки;
Щебень;
Гидроизоляция, в роли которой отлично служит рубероид или полиэтиленовая пленка.

Так же чтобы установить бетонный фундамент для печи из кирпича своими руками необходимы следующие инструменты:

Емкость для приготовления раствора или бетономешалка;
Штыковая и совковая лопаты;
Измерительные инструменты: рулетка, уголок, уровень;
Для изготовления опалубки: молоток, ножовка, гвозди;
Для установки гидроизоляции строительный степлер;
Для укладки основания трамбовка ручного типа.

Подготовка раствора

Основание под печь должно быть крепким, поэтому бетонный раствор готовится в следующих пропорциях: 1 часть цемента, 3 части песка, 5 частей щебня. Такая консистенция сможет выдержать печи большой массы долгое время.

Инструкция по изготовлению

Неважно какое устанавливается кирпичное основание под печь или бетонное, изначально необходимо вырыть котлован под него. Глубина котлована зависит от нескольких факторов: масса печки, тип почвы, наличие грунтовых вод

Ширина и длина котлована должна соответствовать размерам отопительной системы и дополнительно иметь определенный запас расстояния для опалубки. Для того чтобы случайно не ошибиться рекомендуется сначала подготовить чертеж будущего бетонного основания.
После этого устанавливается опалубка, по размерам соответствующим итоговым значениям размеров конструкции, согласно чертежу и схеме, которые следовало подготовить заранее. Иногда опалубка не нужна – если грунт очень твердый и не разрушается от внешнего воздействия на него.
После того как опалубка готова укладывается гидроизоляция, прикрепляют её к опалубке при помощи степлера.
Засыпаются куски кирпича в получившуюся яму, или крупные камни – это необходимо чтобы получившаяся бетонная плита под печь не проседала и была хорошо сцеплена с землей, как показано на фото ниже:
Затем заливается бетонный раствор, таким образом, чтобы основание возвышалось над полом на 6 сантиметров. При заливке тщательно измерьте его ровность с помощью строительного уровня и выровняйте до идеального состояния.
Если есть возможность обложить наземную часть фундамента кирпичом или бутобетонным камнем, это можно сделать таким образом:

Перед началом установки отопительной системы, фундамент под печь должен высохнуть примерно 10 дней, первую неделю обрызгивайте бетонную поверхность обычной водой.

Основа печи — фундамент

Однако, первое, что нужно сделать— обеспечить минимальное 15-сантиметровое расстояние между перекрытием крыши и трубой дымохода. И только после этого можно приступить к разметке места фундамента, который должен быть больше остальной конструкции.

В идеале печной фундамент формируется при строительстве общедомового фундамента. Чтобы печь и сам дом прослужили как можно дольше, их фундаменты не должны связываться. Обусловлено это требование тем, что естественная усадка фундаментов разная из-за температурных различий и нагрузок.

Самая распространенная техника возведения фундамента под печь — котлован заливается бетоном с последующим возведением из кирпича. Предварительно ставится деревянная опалубка. Фундамент должен быть шире будущих габаритов печки примерно на 15 сантиметров (в каждую сторону). Верхний фундаментный уровень должен оказаться ниже пола примерно на 19 сантиметров. Фундамент должен быть идеально ровным, чтобы правильно уложить первый ряд кирпичей. Фундамент основательно не устраивают лишь при строительстве камина. Но тогда производят расчет нагрузки на пол (на верхних этажах)

В обязательном порядке фундамент гидроизолируется при помощи толя или рубероида. Если размер печки больше ширины материалов, их укладывают «внахлест» с припуском 10 сантиметров. При этом ведется контроль диагоналей. Если качество диагональных направлений нарушено, то будут большие проблемы с дальнейшей кладкой печки.

Русская печь

Это массивное изделие, в которой объединено несколько функций. Ранее она была незаменимым атрибутом каждой русской избы. В ней совмещены следующие функции:

изготовлена из кирпича, вследствие чего долго держит температуру;
обладает большой топкой, что позволяет делать значительную закладку дров;
оборудована духовкой, в которой можно приготовить горячую пищу и выпечь хлеб;
на ее поверхности находится лежанка, где хозяева наслаждаются теплом даже при понижении температуры в помещении.

Рассмотрим, как делается русская печь своими руками. Это довольно сложная конструкция и первоначально нужно сделать собственный проект.

Как сложить печь своими руками чертежи и технология строительства: пошаговая инструкция, видео

Сооружение углового камина своими руками

Печка своими руками для отопления дома

Пример порядовки русской печи – как сложить своими руками

Печь с варочной плитой

Так ли важна порядовка

Организация дымохода

Отопительная печь

Этап 5. Фундамент
