Двухконтурный газовый котел: режимы работы
Изображение 4. Работа по отоплению помещения: А – подающая линия отопления, В – вход холодной воды, С – выход горячей воды, D – обратная линия отопления, 1 – теплообменник, 2 – запорные винтили, 3 – трехходовой кран.
Этот тип изначально предназначен для обогрева помещения и нагрева сантехнической воды. Конструктивно они отличаются количеством теплообменников.
В одном из вариантов котел имеет один теплообменник, по которому могут прокачивать либо теплоноситель системы обогрева, либо сантехническую воду. Работа по отоплению помещения представлена на изображении 4, а в режиме ГВС на изображении 5. На этих схемах обозначены подающая и обратная линии отопления (А и D соответственно), вход холодной и выход горячей воды ГВС (С и В соответственно).
Теплообменник в этой схеме называют биотермическим. По внутренней его трубе циркулирует сантехническая вода, а по внешней теплоноситель системы отопления. Насос постоянно прокачивает теплоноситель, но во время отбора сантехнической воды любым потребителем основной контур отключается от системы отопления, и теплоноситель циркулирует только внутри котла, нагревая сантехническую воду.
В другом варианте аппарат имеет два теплообменника, первичный и вторичный. Этот вариант показан на изображении 6. Первичный теплообменник (5) может быть подсоединен через трехходовой кран (3) к системе отопления (вход D, выход А) или к вторичному теплообменнику (4), внутри которого проходит контур ГВС (вход С выход В).
Изображение 5. Работа по отоплению помещения в режиме ГВС: А – подающая линия отопления, В – вход холодной воды, С – выход горячей воды, D – обратная линия отопления, 1 – теплообменник, 2 – запорные винтили, 3 – трехходовой кран, 4 – вторичный теплообменник.
В чем преимущество двух теплообменников?
Если в первом варианте в основном контуре изначально циркулировала жесткая вода, то во всей системе, в том числе и во внешних трубах биметаллического теплообменника, образуется накипь, но со временем она не будет увеличиваться.
Жесткая сантехническая вода, протекая по внутренним трубам теплообменника, со временем обязательно выведет ГВС из рабочего состояния. Чтобы заменить теплообменник, придется либо отключить систему отопления, либо отказаться от пользования горячей водой до окончания отопительного сезона, когда можно будет отключить газ и заняться ремонтом.
При наличии двух теплообменников заменить теплообменник ГВС можно, не прерывая обогрев помещения, то есть иметь две ночки передачи тепла лучше, чем одну.
Проанализировав конструктивные особенности напольных и настенных двухконтурных и одноконтурных котлов, можно определиться, какой котел выбрать для обустройства собственного дома.
ТОП-5 двухконтурных газовых котлов
Двухконтурные котлы среди пользователей считаются наиболее предпочтительным вариантом.
Это справедливо, хотя для семей с большой потребностью в горячей воде лучше использовать одноконтурные модели с внешним накопителем. Двухконтурные агрегаты удобны для маленьких семей или для использования в общественных зданиях. Популярные модели:
Vaillant turboTEC pro VUW 242/5-3 24 кВт
Немецкий котел от одного из наиболее надежных производителей. Обладает мощностью 24 кВт, позволяющей отапливать помещения до 240 кв.м. с одновременной подачей горячей воды.
Параметры агрегата:
- тип установки — настенный;
- энергопотребление — 220 В 50 Гц;
- тип теплообменника — раздельный (первичный медный и нержавеющий вторичный);
- КПД — 91%;
- расход газа — 2,8 м3/час;
- габариты — 440x800x338 мм;
- вес — 40 кг.
Достоинства:
- полностью обеспечивает жилье теплом и горячей водой;
- надежная устойчивая работа;
- развитая сеть сервисных центров.
Недостатки:
- нуждается в стабилизации электропитания;
- высокая цена на котлы и запчасти.
Агрегаты фирмы Vaillant считаются наиболее стабильными и надежными в работе. Это подтверждают рядовые пользователи и специалисты-сервисники.
Buderus Logamax U072-12K 12 кВт
Газовый котел производства Германии. Относится к элитным образцам европейской теплотехники. Мощность составляет 12 кВт, позволяя отапливать 120 кв.м.
Характеристики:
- тип установки — настенный;
- энергопотребление — 220 В 50 Гц;
- КПД — 92%;
- тип теплообменника — раздельный (первичный медный, вторичный нержавеющий);
- расход газа — 2,1 м3/час;
- габариты — 400x700x299 мм;
- вес — 29 кг.
Достоинства:
- стабильная и надежная работа;
- отсутствие шума;
- простота управления.
Недостатки:
- высокая стоимость;
- потребность в использовании стабилизатора электропитания и фильтра для воды.
Если при установке и первом запуске сразу не установить фильтровальные установки и стабилизатор, можно быстро вывести агрегат из строя и понести лишние расходы на ремонт и восстановление котла.
Bosch Gaz 6000 W WBN 6000- 12 C 12 кВт
Газовый двухконтурный конвекционный котел с электронным управлением. Предназначен для помещений до 120 кв.м., поскольку его мощность составляет 12 кВт.
Характеристики:
- тип установки — настенный;
- энергопотребление — 220 В 50 Гц;
- КПД — 93,2%;
- тип теплообменника — раздельный (первичный из меди, вторичный нержавеющий);
- расход газа — 2,1 м3/час;
- габариты — 400x700x299 мм;
- вес — 28 кг.
Достоинства:
- надежность, стабильность работы;
- отсутствие шума;
- низкий расход газа.
Недостатки:
- дороговизна запчастей и ремонтных работ;
- требовательность к качеству воды и электропитания.
Продукция фирмы Bosch известна по всему миру и не нуждается в представлении. Качество и надежность теплотехники считаются эталонными и служат примером для других изготовителей.
BAXI LUNA-3 240 Fi 25 кВт
Итальянский двухконтурный котел конвекционного действия. При мощности 25 кВт способен обогревать площадь до 250 кв.м.
Параметры:
- тип установки — настенный;
- энергопотребление — 220 В 50 Гц;
- КПД — 92,9%;
- тип теплообменника — раздельный (медь-нержавейка);
- расход газа — 2,84 м3/час;
- габариты — 450x763x345 мм;
- вес — 38 кг.
Достоинства:
- надежность;
- высокая производительность;
- качественные узлы и детали агрегата.
Недостатки:
- дороговизна;
- размеры котла слишком велики для настенной модели.
Итальянские котлы славятся своим качеством и надежностью. Однако, для работы в российских условиях необходимо использовать дополнительное оборудование — стабилизатор и фильтровальные установки.
Navien DELUXE 16K 16 кВт
Корейский котел, отличающийся сравнительно низкой стоимостью и высоким качеством. При мощности 16 кВт он способен отапливать 160 кв.м. площади.
Характеристик котла:
- тип установки — настенный;
- энергопотребление — 220 В 50 Гц;
- КПД — 91,2%;
- тип теплообменника — раздельный (оба узла из нержавеющей стали);
- расход газа — 1,72 м3/час;
- габариты — 440x695x265 мм;
- вес — 28 кг.
Достоинства:
- надежность, высокое качество сборки;
- сравнительно низкая цена;
- адаптированы к российским условиям.
Недостатки:
- высокий уровень шума (относительный);
- некоторые детали изготовлены из ненадежного пластика.
Южнокорейские котлы относят к бюджетному сегменту теплотехники. Однако, их качество не уступает европейским аналогам, а цена заметно ниже.
Одноконтурные котлы
Одноконтурный котел представляет собой установку, обеспечивающую нагрев и подготовку теплоносителя отопительного контура в соответствии с заданным режимом работы системы.
В состав конструкции входят:
- Газовая горелка, совмещенная с теплообменником.
- Циркуляционный насос.
- Турбовентилятор.
- Газовая аппаратура.
- Трехходовой кран.
- Электронная плата управления, оснащенная системой датчиков самодиагностики.
- Корпус, панель управления.
- Дымоход.
Существуют энергонезависимые модели, в которых отсутствуют устройства, питающиеся от электросети.
Они имеют упрощенную конструкцию, но способны обеспечивать обогрев дома в условиях отсутствия электропитания.
Виды одноконтурных котлов
Одноконтурные котлы бывают:
- Напольные. Устанавливаются прямо на полу (или на подставке). Могут обладать большим весом и, соответственно, высокой мощностью. Многие напольные котлы оснащены чугунным теплообменником повышенной эффективности и с большой массой. Некоторые модели соединяются в каскад, образуя мощные соединения для отопления зданий или сооружений большой площади и объема.
- Настенные. Компактные газовые котлы, которые монтируются на прочные (желательно несущие) стены. Специфика установки требует ограничения веса, что автоматически сказывается на мощности котлов.
Кроме этого, одноконтурные котлы могут иметь разные варианты камеры сгорания:
- Атмосферные (открытые). Воздух поступает прямо из помещения, а вывод дыма производится естественным способом под действием тяги печного типа.
- Турбированные (закрытые). Забор воздуха производится снаружи, с помощью турбовентилятора. Он же создает давление, вытесняющее наружу дым и прочие газы, образованные при сжигании топлива.
Все одноконтурные котлы могут обладать дополнительными функциями — удаленным управлением, программированием режима работы и т.п.
Принцип работы
Функционирование одноконтурного котла направлено на решение единственной задачи — нагреве теплоносителя для отопительного контура.
Агрегат подключается в разрыв системы, один патрубок присоединяется к прямой линии, второй — к обратной. Поток жидкости непрерывно перемещается через теплообменник, который располагается в зоне нагрева пламени газовой горелки.
На выходе из теплообменника поток поступает в трехходовой кран, где в заданной пропорции смешивается с более холодным потоком из обратки. Получив необходимую температуру, теплоноситель вновь выводится в отопительный контур.
Регулировка температуры производится настройкой работы трехходового клапана.
ОБРАТИТЕ ВНИМАНИЕ!
Энергонезависимые модели работают на том же принципе, только циркуляция потока происходит естественным образом.
Плюсы и минусы
К достоинствам одноконтурных котлов следует отнести:
- Простота и надежность конструкции.
- Отсутствие потерь мощности при теплопередаче.
- Способность развивать большую мощность.
- Возможность подключения внешнего бойлера косвенного нагрева, позволяющего получать горячую воду.
- Стоимость одноконтурных котлов ниже, чем у более функциональных образцов.
Недостатками одноконтурных котлов следует считать:
- Отсутствие функции нагрева воды.
- Ограниченные возможности по сравнению с двухконтурными моделями.
ВАЖНО!
Некоторые пользователи утверждают, что одноконтурные котлы в связке с внешним накопителем намного удобнее и эффективнее, чем двухконтурные конструкции.
Настенные и напольные модели
Котел представляет собой устройство системы отопления с одним теплообменником, который предназначен для нагревания теплоносителя. Сразу стоит отметить, что одноконтурные котлы не используются для горячего водоснабжения.
Если выделять основные преимущества данных аппаратов, то получается следующее:
- ценовая доступность в сравнении с другими котлами, например, двухконтурными;
- большой ассортимент марок, производителей и функционала, что позволяет выбрать самое подходящее для себя;
- наличие автоматической регулировки;
- экономный расход газа;
- возможность соединения нескольких котлов в единую систему отопления (каскадную);
- надежность конструкции.
Возвращаясь к вопросу выбора одноконтурного котла для частного дома, отдельно можно упомянуть, что видов такой техники существует несколько:
- Настенный котёл. Один из самых популярных и функциональных котлов в основном для малых, частных сооружений. Оптимальная площадь — до трехсот квадратных метров. Имеет сравнительно небольшой вес (около 50 кг) и занимает совсем немного пространства. Если сравнивать его с напольной версией, то его мощность и производительность будут меньше. Максимальная мощность — 35 кВт.
- Напольные котлы. Такие средства отопления уже обладают более внушительными характеристиками. Напольный котел смело можно приобретать для помещений свыше 300 квадратов площадью. Мощность до 120 кВт.
Выбирать из этих двух вариантов всегда стоит, опираясь на свои предпочтения и особенности помещения. Иногда, даже для больших домов целесообразнее подключать два настенных котла, а иногда — один напольный.
Что учесть при выборе
Если котел приобретается лишь для отопления здания, решение очевидно – одноконтурная модель. Но жилое строение без ГВС – нонсенс. И вот здесь нужно принять в расчет ряд моментов.
Одноконтурный котел
- Для горячего водоснабжения нужно приобрести бойлер. Он стоит дорого, к тому же сам бак, обвязка (трубы) требуют много места. Для частного дома неплохой вариант, а вот для квартиры однозначно не подходит.
- Выбор «косвенного» бойлера имеет ряд нюансов. Нужен точный расчет его параметров, с учетом схемы отопления и характеристик котла. Без профессиональной консультации оптимальное приобретение прибора вряд ли возможно.
- Самостоятельный монтаж чреват ошибками. И даже если оборудование не газовое, придется обращаться к специалистам и оплачивать их услуги.
- Велик риск протечек. Пояснение простое – сложная обвязка, множество соединений.
- Косвенный нагрев означает, что змеевик, расположенный внутри бака, является участком отопительной системы. Следовательно, часть тепловой энергии станет расходоваться на контур ГВС. На практике это приводит к тому, что котел регулярно переводится на повышенный режим (вручную или автоматически, в зависимости от модели) по мере остывания воды в бойлере. А это – увеличение расхода топлива.
Двухконтурный котел
Удобство очевидно: он полностью укомплектован и готов к работе на 2 системы. Нюанс в том, что в таких отопительных приборах приоритет отдается ГВС. Кратко это можно пояснить так: пока идет горячая вода, нагрев теплоносителя контура ОВ не производится.
Вопрос сложный, и требует тщательной оценки всех факторов. С одной стороны, инерционность системы не позволяет остыть радиаторам за время водоразбора. Но многое зависит и от специфики строения, потребностей в горячей воде. Насколько качественно утеплен дом, какова протяженность труб, схема и методика их прокладки, количество и тип радиаторов, мощность котла, КПД – самостоятельно проанализировать все аспекты невозможно. И если речь идет об отоплении больших площадей (свыше 100 м2), лучше посоветоваться с профессионалом.
Эксплуатация
Все правила и требования к эксплуатации газового одноконтурного котла подробно описаны в инструкции, которую надо внимательно изучить.
Каждая модель отличается от других определенными специфическими особенностями, поэтому важно заранее усвоить все требования, изложенные производителем. Кроме этого, надо создать условия для безотказной работы котла. Специалисты рекомендуют использовать стабилизатор напряжения, так как электронный блок управления чувствителен к качеству электропитания
При возникновении скачков или несоответствию напряжения заданным параметрам, могут возникать ошибки, а иногда блок управления перегорает
Специалисты рекомендуют использовать стабилизатор напряжения, так как электронный блок управления чувствителен к качеству электропитания. При возникновении скачков или несоответствию напряжения заданным параметрам, могут возникать ошибки, а иногда блок управления перегорает
Кроме этого, надо создать условия для безотказной работы котла. Специалисты рекомендуют использовать стабилизатор напряжения, так как электронный блок управления чувствителен к качеству электропитания. При возникновении скачков или несоответствию напряжения заданным параметрам, могут возникать ошибки, а иногда блок управления перегорает.
При подключении к сети электропитания обязательно надо сделать качественное заземление, иначе система самодиагностики начнет давать неверную информацию и постоянно показывать ошибку.
Качество воды также является важным фактором. Если в регионе слишком жесткая вода, надо использовать умягчители и специальные фильтры. Накипь в теплообменнике замедляет теплопередачу, из-за чего приходится увеличивать температуру. Излишний нагрев быстрее выводит из строя детали котла, а чрезмерный расход газа увеличивает сумму оплаты.
Одноконтурные газовые котлы в настенном исполнении являются удобными и популярными источниками тепловой энергии в частных домах, квартирах и других помещениях. Они надежны, долговечны, способны работать в сложных условиях. При этом, пользователь должен обеспечить все требования производителя, чтобы сохранить агрегат в порядке на весь срок службы.
Основным достоинством одноконтурного котла является способность работать в паре с бойлером-накопителем, что позволяет обеспечивать помещение горячей водой в достаточных количествах. Газовые одноконтурные настенные котлы высоко оцениваются их владельцами и пользуются высоким спросом.
- Как правильно подобрать газовый котел отопления для частного дома: виды, классификация, обзор популярных производителей, их плюсы и минусы
- Как выбрать лучший дизельный котел отопления: виды, устройство, критерии подбора, обзор 6 популярных моделей, их плюсы и минусы
- Как выбрать лучший твердотопливный котел длительного горения: виды, назначение, особенности, критерии подбора, обзор 9 популярных моделей, их плюсы и минусы, а также отзывы владельцев
- Какой котел для отопления частного дома лучше выбрать: сравнение газовых, электрических, твердотопливных аппаратов, а также на жидком топливе, их плюсы и минусы
Насос с мокрым ротором
Как понятно из названия, в насосе с мокрым ротором данный элемент погружен непосредственно в теплоноситель. Специальная конструкция позволяет циркулирующей жидкости соприкасаться с элементами ротора и, таким образом, выступать в роли охладителя и смазки для отдельных элементов насоса. Явное достоинство насоса с мокрым ротором состоит в том, что циркуляционный насос для центрального отопления является практически бесшумным, поскольку вибрация и звук работающего ротора поглощается самим теплоносителем.
Как выбрать насос для отопления?
Устройство насоса с мокрым ротором
Мини насосы для отопления данного типа могут применяться как отопительных системах, так и в тех, что осуществляют параллельно и ГВС дома. При этом такой бытовой насос для отопления можно использовать как для жилых домов, так и для промышленных помещений (промышленный циркуляционный насос для отопления). Промышленные насосы для отопления имеют большую мощность.
Чем отличается двухконтурный котел от одноконтурного
Схема работы одноконтурного и двухконтурного котлов
Газовое отопительное оборудование можно классифицировать по следующим признакам:
- количество предусмотренных нагревательных контуров;
- тепловая мощность, которую может выдать агрегат;
- уровень комплектации;
- назначение – бытовая или промышленная техника.
Все эти установки объединяет одна общая черта – они работают за счет сжигания природного газа.
Горячее водоснабжение и отопление
В одноконтурном котле нагрев теплоносителя рассчитан только на радиаторы
Системы, в которых предусмотрен всего один теплообменник, рассчитанный на подключение линий радиаторов, принято называть одноконтурным. Изделия такого типа имеют простую с механической точки зрения и надежную конструкцию.
Двухконтурные агрегаты кроме отопления призваны выполнять еще одну задачу – обеспечивать дом горячей водой. Если внутри имеется всего один теплообменник, перераспределение потока теплоносителя между контурами осуществляется за счет работы трехходового клапана. Приоритет здесь имеет нагрев жидкости, которая используется для бытовых нужд. Системы с двумя теплообменниками позволяют на каждый из них подсоединить свой контур.
Габаритные параметры и мощность установки
Чем мощнее аппарат, тем больше будут его линейные размеры. Тепловую отдачу одноконтурных агрегатов выбирают исходя из площади здания, которое оснащается этим типом отопления. Двухконтурные отопители имеют особенностью плохую теплоотдачу в случае отбора горячей воды из двух точек. Поэтому во избежание появления холодной воды в горячем кране в момент открытия второго, необходимо:
- устанавливать котел на мощность свыше 16 киловатт, если в доме имеется душевая комната;
- применять агрегаты с тепловой отдачей не менее 18 киловатт для квартир, где есть ванные;
- использовать котлы на мощность не менее 28 киловатт для помещений, где установлено два и более кранов отбора теплой воды.
Комплектация
Элементы обвязки котла в системе отопления
Полная комплектация двухконтурного газового отопителя предполагает наличие:
- клапана для предохранения от повышенного давления;
- крана трехходового действия;
- циркуляционной помпы;
- расширительного бака мембранного типа.
Некоторые производители оснащают котлы дополнительно фильтрами отопления и горячего водоснабжения.
Аппараты одноконтурного типа, как правило, не снабжены сопутствующим оборудованием.
Преимущества и недостатки оборудования
Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом.
Конструкция каждого вида газового котла разработана с целью удовлетворить потребности различных категорий пользователей, что наглядно демонстрируют их достоинства и недостатки. А также они дают возможность разобраться в отличиях одноконтурного газового котла от его двухконтурного аналога, помогая потенциальному покупателю сделать правильный выбор.
Плюсы и минусы одноконтурных агрегатов
Такие изделия способны обеспечить стабильный обогрев помещений любой площади, этажности, удаленности от теплообменника.
А, кроме того, одноконтурные котлы:
- более надежны, чем их двухконтурные аналоги, конструкция которых более сложная, что и приводит к несколько большему количеству поломок;
- проще в обслуживании, что также вызвано конструктивными особенностями;
- дешевле.
Важным преимуществом является и то, что одноконтурные агрегаты могут стать базой для подключения другого оборудования. Что позволит расширить их функциональность и повысить комфортность проживания.
Всегда следует помнить о том, что при необходимости обеспечить в помещениях горячее водоснабжение вместе с одноконтурным котлом придется покупать накопительный бойлер. А это приведет к немалым дополнительным расходам. А еще комплект перечисленного оборудования займет немало места, что может быть критичным для небольших квартир
Подключение накопительных бойлеров позволит обеспечить помещения горячим водоснабжением. Причем вода в любой момент будет подаваться горячей, чего не всегда можно добиться от двухконтурных аналогов
У такой разновидности оборудования при отсутствии необходимости в горячем водоснабжении ярко выраженных недочетов нет. Но в противном случае сразу же сказывается отсутствие универсальности. Которая приводит к необходимости покупки дополнительного электронагревательного прибора.
В результате его совместная эксплуатация с одноконтурным котлом приводит к:
- большим затратам на покупку, монтаж, обслуживание;
- ограниченному объему воды для бытовых нужд – для совместного использования с одноконтурными агрегатами чаще всего покупаются бойлеры, поэтому может возникнуть вопрос о рациональном расходе воды, объем которой зависит от вместительности накопителя;
- большей нагрузке на проводку.
Последний недостаток актуальный в случаях, если в доме или квартире старая проводка или параллельно используется мощное электротехническое оборудование. Так, может понадобиться модернизация электропроводки и подбор кабеля большего сечения.
Следует знать и о том, что комплект из одноконтурного котла и бойлера занимает ощутимо больше места, чем один двухконтурный котел. И при ограниченном пространстве это может быть существенным недостатком.
Достоинства и недостатки двухконтурных котлов
Агрегаты, которые относятся к указанному виду с некоторыми ограничениями, но все же способны обеспечивать горячей водой сразу две системы (отопления, горячего водоснабжения). А также они занимают меньше места, чем их аналоги с бойлерами. В результате двухконтурные котлы более удобные при использовании.

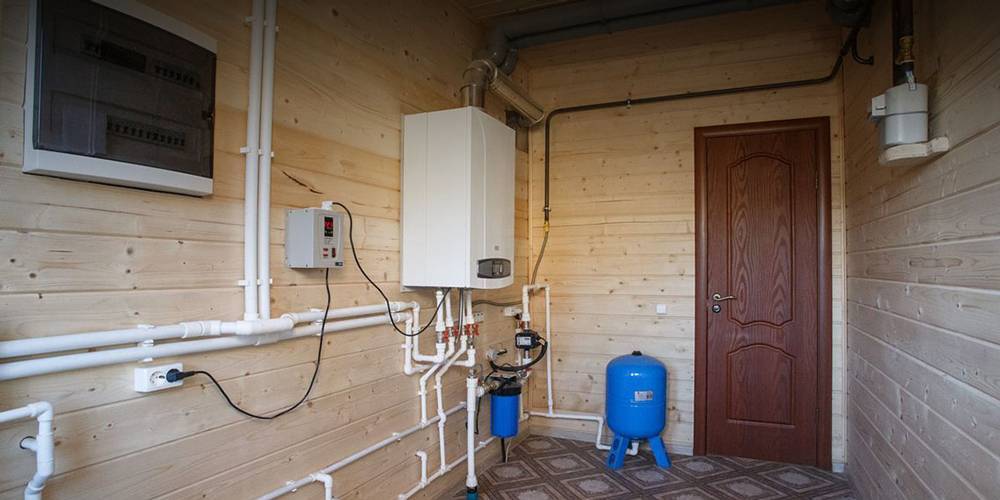

Обе разновидности газовых котлов отличаются простотой в управлении, эффективностью и долговечностью. А еще они обладают привлекательным внешним видом
Кроме того, конкурентная борьба производителей привела к тому, что разница в стоимости обоих разновидностей агрегатов постепенно нивелируется.
Поэтому сегодня можно найти двухконтурный котел цена которого превышает аналогичный показатель одноконтурного изделия незначительно. Что в ряде случаев также можно считать преимуществом.
Если говорить о минусах двухконтурных котлов, то самым важным считается невозможность моментально обеспечить горячей водой одинаковой температуры все точки водопотребления в доме или квартире.
Так, в их теплообменниках нагревается такое количество воды, которое нужно прямо сейчас. То есть запас не создается. В результате температура воды может отличаться от ожидаемой или меняться по ходу ее использования. Так случается при изменении давления, напора, к примеру, после открытия/закрытия второго крана.
При использовании двухконтурного котла нередко температура воды отличается в двух разных точках водозабора — горячая вода может доставляться к нужной точке с опозданием, причем существенным. Что неудобно и приводит к дополнительным расходам
Что касается установки, то монтаж двухконтурных котлов — это более сложная процедура, особенно на стадии проектирования. Так как придется соблюсти многочисленные рекомендации производителя
