Как сделать обрешетку к шиферу своими руками

Материалы

Тема подбора материалов не менее важна, чем сечения и дистанции. Покупать такие изделия нужно только у проверенных поставщиков с хорошей репутацией. Чаще всего для работы выбирают еловую, сосновую и лиственничную древесину. Нормативный уровень влажности — 12%. Если он не соблюден, велик риск механического повреждения и гниения.

Кроме указанных выше пород, можно брать и любую другую твердую древесину. Независимо от сорта дерева требуется наносить антисептик. Такое требование обязательно и на односкатной, и на двускатной кровле. Если кровля монтируется над котельной, баней и другими огнеопасными объектами, нельзя отказываться от использования антипиренов.

Выбор материала

Как упоминалось выше, для конструирования обрешетки под крышу можно использовать различные материалы. Главным условием выбора является их идеальное качество. Только с использованием надежных и прочных брусков с течением времени на конструкции не появятся провесы или бугры. Кроме того, сам настил должен быть достаточно крепким, чтобы не сгибаться под тяжестью веса взрослого человека.

Выше уже говорилось о том, что тип контрбруса и основной обрешетки, в первую очередь, зависят от материала, из которого изготовлена кровля. Например, под достаточно жесткие покрытия, такие как металлопрофиль, черепица или шифер, можно использовать разреженную конструкцию из досок.

Наиболее популярными кровельными материалами являются:

• керамическая, цементно-песчаная или полимерцементная черепица;
• шифер или особый еврошифер;
• фальциевые материалы;
• металлочерепица;
• мягкая или гибкая кровля.

Большинство разновидностей черепицы (за исключением металлической) представляют собой небольшие штучные элементы. Подобные материалы являются самыми качественными и удобными в укладке благодаря множеству положительных свойств и долгому сроку службы.

Самыми тяжелыми признаны материалы из черепицы. По этой причине их необходимо укладывать на максимально прочную и крепкую обрешетку и основу. Для этого рекомендуется использовать добротные бруски, имеющие сечение 50-60 мм.

Одним из самых распространенных кровельных материалов является шифер. Главным плюсом, из-за которого многие потребители выбирают такие покрытия, является то, что они имеют компактные размеры, поэтому их можно легко уложить на бруски, габариты которых составляют не более 50 мм. В процессе монтажа более крупных листов шифера допустимо использовать элементы обрешетки, толщина которых составляет около 80 мм. Шаг в данном случае напрямую зависит от размерных значений.

Не так популярна в настоящее время фальцевая кровля, однако иногда ее все-таки используют при оформлении крыши. Ее уклон, как правило, находится в пределах до 14 градусов. Что касается конфигурации такой кровли, то она является достаточно сложной и замысловатой, поэтому специалисты настоятельно рекомендуют устанавливать ее на сплошные типы обрешетки.

Более простой и нетребовательной в плане монтажа является гибкая кровля. Однако для ее установки необходима одно- или двухслойная сплошная обрешетка. Вес этих строительных материалов является небольшим, поэтому устанавливать их не так трудно и энергозатратно.

Теперь рассмотрим подробнее, какой шаг обрешетки подходит для тех или иных разновидностей кровельных материалов:

• Гибкие рулонные покрытия следует крепить на сплошную основу. Шаг между ее отдельным составляющими не должен превышать 10 мм.
• Для такого кровельного материала, как шифер, шаг следует подбирать в соответствии с его габаритами. Главным образомданный показатель зависит от толщины листов, которые могут составлять 50-75 см.
• Что касается металлочерепицы, то шаг обрешетки для нее, как правило, варьируется в значениях от 300 до 400 мм. Промежуток между двумя последними брусками должен быть в 2 раза меньше.
• При укладке любой разновидности черепицы необходимо опираться на указания производителя, помня при этом градус наклона крыши. Зачастую в подобном случае доски устанавливаются с интервалом в 320-380 мм.
• Для фальцевой кровли наиболее распространенный шаг каркаса составляет 200 мм.

Требования

Четные по счету поперечины стараются помещать точно под центр шиферного блока. Они должны быть на 30 мм больше по высоте, чем нечетные конструкции. Такое требование к обрешетке выведено из практики: оно позволяет исключить деформирование материала. Но это не значит, что нужен более толстый материал. Достаточно подложить легкую рейку, и обычно строители так и поступают. Нечетные бруски должны применяться под нахлест.

Если скат не превышает 22 градусов, под лист кладут по 4 поперечных элемента. Поднимать нужно тогда 2/3 составляющих обрешетки. Высота подъема не отличается от стандартного случая. Качественный настил:

• не прогибается под тяжестью взрослого человека;
• не имеет никаких бугров и щелей, выемок;
• приколочен крепко;
• смонтирован без выпирающих гвоздей.

Восьмиволновой шифер

Для асбестоцементных листов действителен ГОСТ 30340-95, который определяет нормы производства

Очень важно внимательно относиться даже к малейшим неточностям, так как это может свидетельствовать о халатности производителя и в более серьёзных вопросах. Да и подделку можно выявить только проверив на соответствие ГОСТу.

Сэкономить в этом случае поможет умелое планирование нагрузок. В зависимости от того, насколько интенсивны нагрузки на кровлю вашего дома, стоит ориентироваться на различную толщину листа. Также стоит распланировать покрытие кровли заранее, чтобы определить, какой размер шифера лучше подойдёт: семиволновой или восьмиволновой.

Расчёты

В самом начале замеряем длину кровли, делим на ширину листа и добавляем 10% для нахлёстов. Получаем количество профиля в одном ряду. Измеряем расстояние от нижнего свеса до конька крыши, точнее, его основания, и делим на длину листа. Добавляем для нахлёстов 13%. Полученный результат равен количеству рядов. Определяем требуемую партию профиля, перемножив два полученных результата. Закупаем на несколько листов больше, чтобы при поломке был запас материала.

Как сделать ремонт шиферной кровли, пример на видео:

Плоский шифер

Выбирая материалы для строительства, каждый сам решает, будет он использовать цсп или плоский шифер. Рассмотрим свойства и возможности последнего.

Шифер плоский непрессованный имеет широкую область применения в самых разных конструкциях. Хорошо, если будет выполнена отделка дома плоским шифером, так как это очень хороший материал для подобных работ. Очень легко и просто ложится плитка на плоский шифер. Также в квартире цвет серого шифера, даже неплоского, может создать уникальную уютную атмосферу.

Можно выделить несколько основных размеров плоского шифера: 3000х1500 мм, 2000х1500 мм, 1750х1130 мм, 1500х1000 мм.

Разновидности обрешетки

Шифер можно укладывать на кровли с уклоном от 9° или исходя из соотношения 1:6 высоты конька к половине ширины крыши. Листы выдерживают 150-200 кг на м² в зависимости от толщины материала, поэтому им не страшны высокие снеговые или ветровые нагрузки. Но к изгибу шифер менее устойчив, чем более эластичные кровельные покрытия, и склонен к образованию трещин. Чтобы разрушение не произошло раньше времени (а срок эксплуатации шифера до 30 лет), обрешетка должна быть правильно смонтирована.

Как влияет угол наклона на конструкцию

Сплошная

Представляет собой настил из плит OSB, влагостойкой фанеры, обрезных или шпунтованных досок. Устраивается при уклоне крыши менее 20°.

Чтобы при перепадах температуры и влажности дощатый настил не покоробился, между рядами досок нужно оставить расстояние от 10 до 100 мм. Фанера и OSB гораздо меньше реагируют на изменение условий. Они изготавливаются из деревянных фрагментов, уложенных в различных направлениях, поэтому колебания размеров не так критичны. Между плитами достаточно 3-4 мм, чтобы компенсировать возможные деформации.

Доски должны быть обрезными или шпунтованными. Применение необрезных пиломатериалов не допускается. Под обзолом могут скрываться вредоносные насекомые и грибки, которые вызывают быстрое разрушение древесины.

Толщина доски, фанеры и ОСП для сплошной обрешетки зависит от шага стропил. Определить ее можно по таблице, где рекомендации даны для мягкой кровли, но их вполне можно использовать для шифера.

Для крепления сплошной обрешетки используются гвозди, саморезы. Плиты и доски укладываются со смещением относительно предыдущего ряда, то есть в шахматном порядке.

Если шаг стропил соответствует размерной сетке листовых материалов, их фиксируют непосредственно к стропилам. В случае, когда размеры ОСП или фанеры не кратны и не совпадают с расстоянием между стропилами, для их крепления устраивается дополнительная обрешетка.

Ее можно устроить, например из рубероида. Он недорогой, но эффективно предотвращает попадание воды в помещение.

Сплошной настил под всю площадь шиферной кровли используется в малоуклонных крышах для укладки гидроизоляции. Ее можно устроить, например из рубероида. Он недорогой, но эффективно предотвращает попадание воды в помещение.

Также сплошная обрешетка необходима в местах внутренних стыков скатов — ендовах. На жесткий щит крепится специальный лоток для отвода воды — фасонный профиль или деталь из оцинкованной стали.

Разреженная

Это наиболее распространенный вид обрешетки под шифер, где каждый лист опирается на 3 доски — по краям и центру. Для ее изготовления используются бруски или доски шириной не более 140 мм. Они менее склонны короблению и выкручиванию, лучше сохраняют геометрию обрешетки.

Отличие обрешетки под шифер и металлочерепицу

Влажность пиломатериалов не должна превышать 20-22%. Сырая доска при усушке может потерять форму, что приведет к деформациям кровли вплоть до разрыва покрытия.

Разреженную обрешетку нужно устраивать таким образом, чтобы уложить целое число листов как в продольном, так и поперечном направлении. Поэтому перед началом работ производится осмотр материала для определения его габаритов.

В России асбестоцементные волнистые листы изготавливаются с 5, 6, 7 и 8 волнами. Стандартная длина всех видов — 1750 мм. Толщина 5,8, 6 и 7,5 мм. Шаг волны обычных листов — 150 мм, усиленных — 200 мм, а высота 40 и 54 соответственно. В частном секторе используется 7- и 8-волновый шифер, усиленный, как правило, больше востребован в промышленном строительстве.

Если целое количество листов разместить не удается, их обрезают по требуемому размеру. При установке долей листов в поперечном направлении нужно следить, чтобы они располагались в предпоследнем ряду у фронтона, в продольном — укороченные фрагменты укладываются около конька.

Чтобы не резать материал, допускается немного изменить величину карнизного свеса. По нормативу он должен выступать за край последнего ряда обрешетки на 50 мм, если есть водосточная система, или на 100 мм, если ее нет.

Шиферная кровля – преимущества и недостатки

Шифер, используемый сегодня в строительстве, представляет собой листы из асбестоцемента, которые могут быть плоскими (ГОСТ 18124-95 Листы асбестоцементные плоские.) или волнистыми (ГОСТ 30340-95 Листы асбестоцементные волнистые.).

Вид листа шифера	Длина листа, мм	Ширина листа, мм	Толщина, мм
5-волновой	1750	980	5,8
6-волновой	1750	1125	6 и 7
7-волновой	1750	980	5,2 и 5,8
8-волновой	1750	1130	5,2 и 5,8

Как видите, толщина листа может быть разной при одинаковой площади и может составлять 5,2 или 5,8мм в зависимости от марки.На рисунке ниже показаны основные размеры листов шифера разных марок в зависимости от количества волн и толщины (нажмите, чтобы увеличить):

Если говорить о плюсах шиферной кровли, то к ее явным преимуществам можно отнести следующие качества:

долговечность – срок службы составляет 30-50 лет;
высокая механическая прочность – ворона может клевать семена, упавшие с дерева на кровлю из шифера и от ее клюва не останется никаких следов;
негорюч – важное свойство при выборе кровельного материала для крыши бани или дома с печкой;
при пожаре не выделяет отравляющих веществ;
шифер устойчив к осадкам в виде дождя и снега, а также не разрушается под воздействием прямого солнечного излучения;
кровля из этого материала не подвержена коррозии;
не гниет;
его не едят различные жучки;
легко обрабатывается – вам не придется ломать голову, как отрезать кусок листа или просверлить в нем отверстие;
малошумен во время ливня в отличие от оцинковки и некоторых других листовых материалов;
кровля, покрытая шифером, легко ремонтируется путем замены прохудившихся листов новыми;
имеет низкую стоимость.

Как видите, преимуществ более чем достаточно, чтобы обратить свое внимание на этот замечательный материал, если вы все еще раздумываете над вопросом, «Чем покрыть крышу?»

высокая хрупкость – при транспортировке или при подъеме на крышу для монтажа нужно соблюдать повышенную осторожность, чтобы не расколоть листы;
большой собственный вес, требующий устройства усиленной стропильной системы и надежной обрешетки для его крепления;
лопается на куски при нагревании открытым огнем.

Есть и еще один небольшой недостаток – если листы не обработать антисептиком, то со временем на них могут появиться мох и лишайники.

Давайте рассмотрим, как выполняется кровля крыши шифером.

Схема обрешётки

Прежде чем монтировать обрешётку, нужно определиться с её типом — сплошная набивка или разреженная.

Сплошная обрешётка под металлочерепицу делается только в самых ответственных местах: на коньке, ендовах и примыканиях

При монтаже сплошной обрешётки пиломатериалы укладывают почти вплотную, оставляя вентиляционный зазор до 2 см. Решетчатый настил немного сложнее, но используется чаще, поскольку его устройство снижает расход дерева и облегчает конструкцию кровли. Что же касается шага обрешётки, то, как уже написано выше, он должен равняться длине волны. Многие производители указывают необходимый шаг в инструкции к металлочерепице.

Нередко доски продают уже в обработанном виде. Но если нет, тогда придётся делать пропитку самому. Это резко увеличит срок службы древесины.

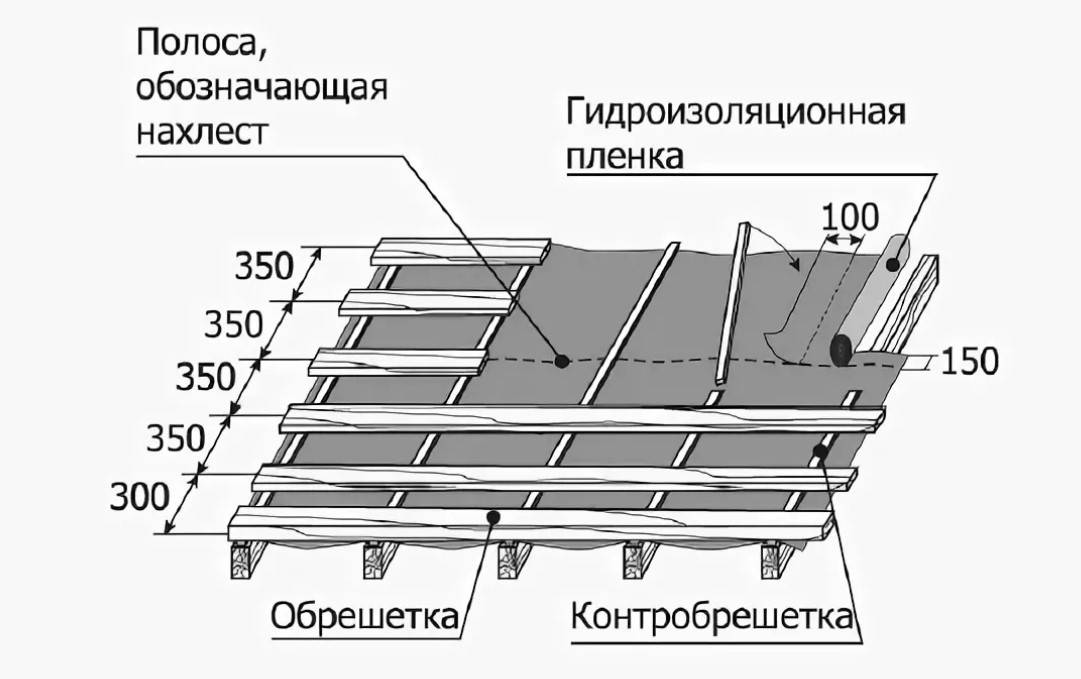

1. Монтаж обрешётки начинают с укладки гидроизолятора на стропила. Делают небольшое провисание и фиксируют контробрешёткой.

2. Обрешётку закрепляют гвоздями длиной в 2 раза больше толщины доски. Забивать их стараются как можно ближе к оси контррейки.

3. В местах примыканий, по периметру мансардных и слуховых окон, возле труб монтируют сплошную обрешётку шириной 15–20 см и собственную стропильную систему, к которой крепят доски (брусья).

4. На стыке скатов в зоне прохождения ендовы десятисантиметровый сплошной настил обрешётки укладывают вдоль всего ската с вентзазорами 2 см.

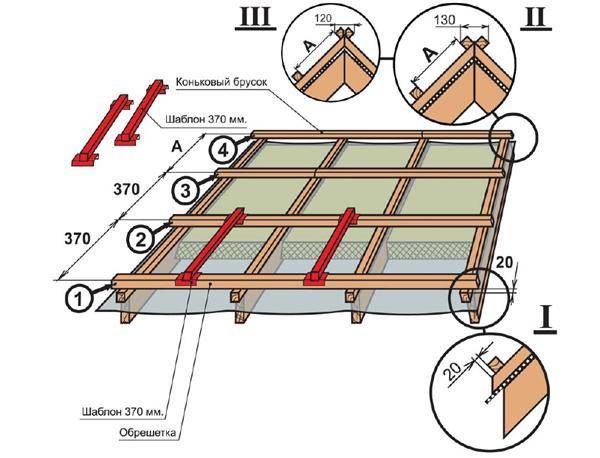

Особое внимание стоит уделить первому ряду обрешётки (карнизный ряд) поскольку именно по нему впоследствии выравнивают все листы металлочерепицы. Толщина доски этого ряда, как уже отмечалось выше, должна быть больше всех прочих реек как минимум на 10 мм, что сгладит перепад опорных точек металлочерепичных листов

Правильное устройство карнизных узлов имеет огромное значения для ровной укладки листов металлочерепицы и организации нормального водостока

К тому же размер шага между первым (карнизным) и вторым рядом всегда меньше на 50–70 мм по сравнению с прочими. Отмеряют его от кромки лобовой доски до центра следующей. Этот показатель зависит от угла наклона крыши, выступов за пределы стены и диаметра водосточных труб и желобов. Шаг между рядами обрешётки рассчитывают максимально точно или же делают его по рекомендации производителя металлочерепицы.

Видео: монтаж обрешётки под металлочерепицу

Набитая не по правилам обрешётка под металлочерепицу повлечёт за собой многие дефекты кровли:

• вода будет переливаться через жёлоб, если выступ больше положенного, или, наоборот, проходить между жёлобом и лобовой планкой, когда выступ меньше;
• нарушится стыковка листов вплоть до невозможности соединить соседние элементы;
• ослабится крепление металлочерепичных листов или фрагментов к обрешётке;
• трудно будет установить и закрепить торцевые и фронтонные планки;
• циркуляция воздуха в подкровельном пространстве будет неполной, если не выдержаны размеры зазоров, что станет причиной намокания утеплителя, появления плесени и грибка.

Узлы примыканий шиферной кровли к стенам и трубам на крыше

В местах примыкания кровли

к выступающим над кровлей к стенам и парапетам следует предусматриватьзащитные фартуки из оцинкованной кровельной стали, верхний конец которых вводят в борозду, закрепляют на стене и герметизируют. Нижний конец фартука должен перекрывать не менее одной волны.

По скату кровельзащитные фартуки должны укладываться снизу вверх и иметь нахлестку не менее100 мм . Последний на скате уголок соединяютс коньком крыши . Место стыка уголкафартука и конька крыши заделывают цементным раствором.

ЧИТАТЬ ТАКЖЕ: Устройство плоской крыши для частного дома

Узел устройства поперечного примыкания шиферной кровлик выступающей над кровлей стене показан на рис.14.

Места примыкания шифера к стенам и парапетам должны быть защищены фартуками

, апримыкания к трубам —воротниками из оцинкованной кровельной стали .

Для сопряжения кровли с дымовыми трубами

делаютвертикальный воротник из листовой стали, плотно охватывающийкладку трубы . Во избежание затекания водыв месте примыканияворотника к трубе он поднимается под распушку (утолщение кладки трубы в 1/4 кирпича). Углубление под распушкой называютвыдрой .

Со стороны конька крыши

, для отвода водыот стенки трубы , устраивают распалубку, образующуюдва разжелобка , отводящих воду по обе стороны трубы.

Рядовое покрытиеската крыши устраивается вплотную к стволу трубы. Широкие горизонтальные отвороты переднего (рис.15 поз.5) и боковых (рис.15 поз.6)уголков воротника крепят шурупами, пропускаемыми через гребни волн основного покрытия.

Узел устройства воротника на шиферной кровледля трубы с вентиляционными каналами показан на рис.16.

Для защиты кладки трубы от увлажнения

поверх неё устраиваютколпак из оцинкованной стали .

Стойки антенн

и различные стержнидля закрепления оттяжек должны проходить через отверстияв гребне шиферных листов , жёстко соединяться с несущими конструкциями и защищаться от затекания воды.

Узел закрепления стойки антенны на кровлеиз асбоцементных волнистых листов показан на рис.17.

При смене обделок дымовых и вентиляционных труб

,примыканий и других частей покрытий, выполненныхиз кровельной стали , запуск под листы рядового покрытияиз асбоцементных листов должен быть сделан на прежнюю величину, но не менее150 мм .Напуск разнородных элементов покрытия нафартуки должен быть не менее150 мм .

А. Герметизация стыков в шиферных крышах.

Кровли из волнистых листов

выполняют односкатными или двускатными. Такие кровли применяют на крышах с уклоном 20% и более.В пологих крышах при уклонах кровлиот 10 до 20% должна выполнятьсягерметизация продольных и поперечных стыков .

В районах с продолжительными снежными бурями необходимо предусматривать уплотнение поперечных швов ската крыши

лентами из сжимаемых материалов (гернита, эластичного полиуретана и др.). В складских зданиях для хранения зерна независимо от уклона кровель необходимо предусматривать уплотнение продольных и поперечных соединений между листами.

Для герметизации соединений между асбестоцементными листами

используютгерметизирующие мастики . Необходимо предусматривать герметизацию продольных и поперечныхсоединений кровельных листов , есликарнизные участки кровель затеняются от солнечного освещения соседним строением.

В сухих климатических районах при длине ската кровли до 9 м

и нахлестке листоввдоль ската не менее200 мм допускается предусматривать асбестоцементные кровли из листов ВО и других видовс уклоном 10% , без герметизации соединений.

Подготовительные работы при укладке шифера

Листы шифера, поступающие в продажу в форме упаковок, в которых каждый лист переложен полиэтиленовой пленкой, в подобном виде должны храниться до самого поднятия на крышу с целью монтажа, так же как и до монтажа профнастила на крышу своими руками.

Шиферные упаковки хранят в горизонтальном положении, обязательно в месте, защищенном от прямого воздействия погодных факторов.

При всей своей твердости шифер является достаточно хрупким материалом, который нельзя кидать и по которому нельзя передвигаться в обуви с металлическими набойками.

Перед тем, как перекрыть крышу шифером, необходимо провести осмотр листов на предмет присутствия на них повреждений, царапин, трещин или других дефектов.

Схема укладки материала может подразумевать раскрой листов, а для этого могут понадобиться средства индивидуальной защиты, так как стелить и профнастил, и шифер на крышу нужно аккуратно.

В шиферной пыли содержатся волокна асбеста, достаточно опасные для человеческого организма, поэтому свежий разрез должен в обязательном порядке обрабатываться водно-дисперсионной акриловой краской.

Минимальная длина обрезанного листа шифера, при которой он сохраняет свои прочностные свойства, составляет0,6 м, поэтому при необходимости лишняя длина может быть удалена при помощи увеличенного нахлеста.

Обрешетку под шифер сооружают по следующим правилам:

• Она должна обеспечивать монтаж большей части листов целиком.
• Шаг обрешетки, как правило, составляет0,75 м, либо на каждый лист по 2 бруска, т.е. в 2 раза реже, чем при установке пластикового шифера.
• Для обрешетки используют бруски сечением 60 на60 мм.
• Для конька применяют брус сечением 60 на120 мми доски 60 на150 мм, укладываемые к коньку вплотную.
• Ендовы и карнизы укрывают сплошной обрешеткой на расстояние в0,5 м, для чего используют доску 60 на250 мм.

Крепление шифера производится специальными гвоздями, для которых предварительно просверливают отверстия. Забивать гвозди в шифер запрещено, так как он при этом раскрошится, а вот как крепить профнастил на крышу своими руками, уже другой вопрос.

В длину гвозди должны быть не меньше120 мм, а также обладать оцинкованной шляпкой.

При намерении перекрыть крышу шифером собственноручно следует учесть, что применять шиферные листы оптимальнее всего при уклоне кровли в 10-25%. Кроме того, под шифер в обязательном порядке должна быть уложена гидроизоляция.

При монтаже шифера на крышу с незначительным уклоном стыки листов шифера следует дополнительно герметизировать, что для кровли с большим наклоном является необязательным.

Через каждые12 мпокрытия должен быть предусмотрен деформационный шов. После укладки шифера его следует покрасить специальной краской, что и улучшит внешний вид кровли, и значительно увеличит срок ее службы.

Устройство обрешетки: размеры и монтаж ↑

По конструкции различают два варианта основания под асбоцементные листы:

• сплошная, для выполнения которой используется доска, фанера либо листы OSB. Данную технологию используют преимущественно в случае кровли из плоских асбоцементных листов. Однако, сплошной настил необходим также в местах, где риск скопления осадков достаточно высок, в результате чего повышается нагрузка на несущую конструкцию, к примеру, в районе конька или ендова.
• разреженная, которой вполне достаточно для устройства кровли из волнистых листов. Расстояние между элементами выбирают для каждого случая индивидуально, исходя из таких параметров, как вид материала, количество волн, толщина и длина листа.

шифер обыкновенный

Четные бруски необходимо располагать на 30 мм выше нечетных, чтобы сглаживая внутреннее напряжение листового материала и не позволить ему лопнуть.

Обрешетку начинают укладывать с выбранным шагом снизу, двигаясь по направлению конька. Ее элементы прибивают к стропилам при помощи гвоздей второе более длинных, чем толщина брусков. В этом случае можно предотвратить любые подвижки элементов несущей конструкции, возможных из-за температурных деформаций либо сильных порывов ветра.

Нельзя исключать, что при укладке основания ее элементы могут оказаться короче длины ската, и их нужно будет состыковывать. При этом необходимо следовать следующему правилу: стыковку выполняют обязательно по центру стропила, причем гвозди следует забивать наискосок с отступом от кромки бруска на несколько сантиметров.

Бруски обрешетки, которые выступают за свес кровли над фронтоном, после завершения монтажных работ выравнивают по натянутому строительному шнуру. Затем фиксируют ветровую доску.

При расчете длины поперечных обрешетин учитывается ширина шифера. Параллельно выбирается и ширина фронтонного свеса.

Если предполагается использовать чердак под жилое помещение, то до устройства обрешетки необходимо грамотно выполнить теплоизоляцию, паро- и гидроизоляцию кровли. Учитывая хрупкость асбоцементных листов, кровельную гидроизоляцию желательно выполнять в любом случае.

2021 stylekrov.ru

Способы обустройства

Существует три основных параметра конструкции настила, на который должна делаться установка кровельного покрытия: шаг обрешетки, а также величина сечения ее элементов и материал, применяемый для ее обустройства. Однако, есть еще одна характеристика, выбор которой зависит от состава кровельного пирога. Устройство обрешётки может быть:

• Однослойным. Однослойная обрешетка состоит только из одного яруса реек, которые фиксируются поперек стропильных ног с заранее определенным в ходе расчета шагом. Отличие этого варианта в том, что между деревянным каркасом и кровельным покрытием не образуется зазор, в котором циркулирует воздух. Поэтому такая конструкция используется при монтаже кровель «холодного» типа.
• Двухслойным. Двухслойная конструкция состоит из двух ярусов реек: контробрешетки, фиксируемой вдоль стропильных ног и непосредственно самой обрешетки, располагающейся поперек них. Такое устройство позволяет формировать между деревянными элементами каркаса и финишным покрытием крыши вентиляционный зазор, предохраняющий их от контакта с конденсатом и атмосферной влагой. Поэтому такой вариант конструкции используют при монтаже «теплой» кровли, в состав которой входит утеплитель.

Различия между обрешеткой под мягкие и жесткие кровельные материалы

Монтируем двухслойную обрешетку

Чтобы собрать двухъярусную сплошную обрешетку используют пиломатериалы (доска либо брусок) или сочетают пиломатериалы с щитами из фанеры, ОСП. Существует несколько вариантов монтажа многослойной конструкции – для неутепленной кровли, для крыши с внутренним и внешним утеплением.

Двойная дощатая обрешетка

Для создания нижнего, разреженного слоя используют доску шириной 10-14 см и толщиной от 2,5 см либо бруски сечением 3х7 см, 5х5 см. Нижний слой служит жестким каркасом для сплошного настила – его собирают из доски шириной 5-7 см и толщиной 2-2,5 см.

Элементы нижнего яруса крепят параллельно коньку с шагом 20-30 см. Доску либо брусок фиксируют крепежными элементами на каждой опоре. Пиломатериал нарезают с таким расчетом, чтобы стыки попадали на стропильные ноги.

На подготовленную разреженную обрешетку монтируют настил, располагая элементы под углом 45° к коньку. Укладку начинают от верхнего угла ската, монтаж ведут от конька к карнизному свесу. Диагональное расположение элементов повышает жесткость конструкции.

Двухъярусная обрешетка крыши под мягкую кровлю, собранная из досок, служит надежным основанием для ковра из рулонных материалов. Этот вариант выбирают при создании неутепленного кровельного пирога. Гибкую черепицу рекомендуется укладывать на комбинированный двухслойный настил.

Двойная комбинированная обрешетка, первый способ

Если кровельный пирог не планируется утеплять, комбинированная обрешетка монтируется по следующему принципу:

• нижний ярус – доски или бруски, закрепленные параллельно коньку и карнизному свесу вразбежку, с шагом около 30 см.
• верхний ярус – настил из щитов, элементы располагаются также со сдвигом швов.

Конструкцию требуется предварительно рассчитать, чтобы края листов стыковались по горизонтали на досках разреженной обрешетки.

Двойная комбинированная обрешетка, второй способ

Если крышу чердака или мансарды планируется утеплить изнутри, требуется уложить гидроизоляционный материал и предусмотреть вентиляционный зазор в составе кровельного пирога. Гидроизоляционный ковер укладывают поверх стропильных ног, снизу, со стороны чердака, между стропилами вставляют маты из минеральной ваты и монтируют пароизоляцию, иначе волокнистый утеплитель будет набирать влагу.

Поверх гидроизоляции по стропилам набивают контробрешетку из брусков 5х5 см или 2,5х3 см. Она фиксирует гидроизоляционный ковер и формирует вентзазор

Важно обеспечить вентиляцию по всему пространству под настилом не нанося ущерба жесткости конструкции. Для этого между торцами контрбруса на каждой стропильной ноге оставляют зазоры шириной около 15 см

Такие зазоры на соседних стропилах должны располагаться со смещением, вразбежку. Контробрешетку крепят к стропилам саморезами по дереву или ершенными гвоздями, располагая их с шагом 20-30 см.

Поверх контробрешетки укладывают разреженную обрешетку. Материалом изготовления служит доска шириной 10-14 см и толщиной 2,5 см. Сплошной настил монтируют из щитов – применяют влагостойкую фанеру ФСФ или плиты ОСП-3. Крепят их по стандартной схеме –длинной стороной листы располагают параллельно карнизному свесу, укладывают щиты снизу вверх, вразбежку. Серединную часть листов фиксируют на каждом стропиле с шагом 30 см, края – с шагом 15 см. Ширина деформационных швов – 2-3 мм.

По такому же принципу можно смонтировать основание для гибкой черепицы, обустраивая неутепленную кровлю. Но в данной ситуации не требуется монтаж гидроизоляции.

Двойная комбинированная обрешетка, третий способ

Третий вариант монтажа сплошной комбинированной обрешетки можно назвать трехслойным. В состав такого кровельного пирога входит плитный теплоизолятор из вспененного полимера. Слой утепления располагается с внешней стороны относительно помещения под крышей.

Устройство конструкции:

• Нижний слой из гладких досок монтируется непосредственно на стропильные ноги сплошным настилом. Деформационный зазор между элементами – около 2 мм.
• Поверх настила укладывается пароизоляционная пленка и теплоизоляционные плиты с низким коэффициентом влагопоглощения. Стыки плит проклеиваются алюминизированным скотчем для герметичности.
• Вдоль стропильных ног набивается контробрешетка – через теплоизолятор и пароизоляционный ковер. Требуется подобрать саморезы подходящей длины. Контрбрус обеспечивает вентиляционный зазор для сплошной обрешетки.
• Поверх контробрешетки крепятся доски или бруски разреженного слоя обрешетки.
• Самый верхний слой представляет собой настил из щитов ОСП-3 либо фанеры ФСФ, который монтируется по стандартной технологии, описанной выше.

Виды

Перед тем, как сделать обрешетку для крыши своими руками, необходимо рассчитать совокупный вес кровельного пирога с учетом максимально возможной снеговой нагрузки в зимний период. Эти вычисления помогут определить необходимую несущую способность настила, а исходя из этого фактора можно выбрать величину сечения ее элементов и расстояние между ними. Металлическая или деревянная обрешетка может иметь следующий вид:

1. Сплошная. Сплошной настил монтируется в том случае, если кровельное покрытие, используемое для перекрытия крыши, относится к мягкому типу. Так как оно не способно держать форму самостоятельно, ему требуется сплошное основание из влагостойкой фанеры или ОСП, расстояние между листами при укладке не должно превышать 1 см.
2. Решетчатая. Решетчатой или стандартной называют обрешетку, если расстояние между ее элементами составляет 25-45 см. Она изготавливается из обрезной или необрезной доски, бруса и подходит для монтажа большинства листовых кровельных материалов, так как обеспечивает хороший уровень поддержки.
3. Разреженная. Разреженной обрешетка считает, если расстояние между соседними рейками превышает 50 см. Обычно она изготавливается из сваренного между металлического профиля, так как должна иметь большую несущую способность. С помощью разреженного основания перекрываются крыши с большой площадью, а также когда выполняется монтаж тяжелых кровельных материалов с цель снижения веса конструкции.

Сплошная и разреженная обрешетка

Разновидности обрешеток

Кровельный пирог под шифер

Перед укладкой собственно шифера на крышу, необходимо закончить все работы, связанные с монтажом стропил и обрешетки, утеплителя, паро и гидроизоляции. Здесь может быть два варианта: чердачное помещение используется как жилое, либо же нет.

1. Жилое чердачное помещение. В этом случае требуется основательная подготовка крыши перед укладкой шифера. Стропила для такой крыши необходимо изготавливать из брусков, не менее 150*50 мм.
2. С внутренней стороны стропил крепится основание из материала, который будет выполнять функцию «стен» в чердачном помещении. Это может быть фанера, гипсокартон, деревянная доска, или что-то другое.
3. Под это основание подкладывается пароизоляционная пленка.
4. Далее все работы можно выполнять с внешней стороны чердака. В пространство между стропилами укладывается несколько слоев минерального утеплителя. От количества слоев зависит ширина стропильной ноги. Обычно это три слоя, значит ширина должна быть не менее 150 мм. Пластины утеплителя укладываются в шахматном порядке, то есть перекрывают швы друг друга. Сверху на стропила укладывается ветро-влагозащитная изоляция, и крепится контр-обрешеткой, брусками 50*25 мм, которые прибиваются к стропилам по всей длине от конька до карниза.

Кровельный пирог теплой крыши

В качестве изоляции может использоваться, как классический рубероид, так и современные материалы на выбор, например, Изоспан А. Материал настилается перпендикулярно стропилам, начиная с нижнего края ската крыши. При этом верхний слой должен перекрывать нижний на 15-20 см.

Крепится с помощью строительного степлера. Он должен быть немного натянут, а расстояние снизу до утеплителя не менее 20 мм.

Сверху на изоляционный материал, параллельно коньку, прямо в контр-обрешетку, набивается продольная обрешетка. Ее шаг должен быть выполнен с таким расчетом, чтобы один лист шифера крепился не менее, чем в трех точках. На практике, делают шаг не реже 45 см, то есть один цельный лист, длиной 175 см, укладывается на 4 доски.

ВАЖНО!

Обрешетка под шифер выполняется из досок толщиной 20-25 мм и шириной 150 – 170 мм или из брусков 50*50 мм.

Допускается применять обрешетку из нестроганой древесины, самое главное здесь чтобы она была ровная, одинаковой толщины по всей длине, без следов гниения и не была сильно широкой (чтобы не повело при эксплуатации). Уже непосредственно на обрешетку крепятся листы шифера.

1. Нежилой чердак. В данном случае, подготовка крыши к укладке шифера намного проще. Непосредственно к стропилам прибивается продольная обрешетка. Требования к ней те же самые, что и в первом случае.
2. Уже на саму обрешетку укладывается ветро-влагоизоляция, как правило, рубероид.
3. Сверху укладываются листы шифера.

Пирог холодной крыши

В местах, где плоскость ската примыкает к вертикальной стене, или дымоходу, необходимо сделать сплошную обрешетку с запасом в 50 см во все стороны.
