Виды и монтаж потолка армстронг

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

  • Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
  • Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
  • Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
  • Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
  • Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
  • Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
  • Обозначьте расположения светильников.
  • Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

  • Закончите все строительные работы в помещении.
  • Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
  • Проведите через середину потолка две линии, параллельные стенам комнаты.
  • Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
  • С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
  • Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
  • С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
  • Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

  1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
  2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
  3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
  4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
  5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
  6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
  7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
  8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
  9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
  10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
  11. Выполните монтаж светильников потолка.
  • Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
  • Укладку плит начинайте с середины потолка.
  • Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Светильники и вентиляционные решетки

Штатные светильники и вентиляционные решетки неплохо подходят для офисов, торговых залов, общественных и медицинских учреждений. Они имеют тот же размер, что и плиты и просто устанавливаются в выбранное место. С подключением ламп проблем не бывает — обширное запотолочное пространство позволяет подвести провода нужного сечения без проблем. Их укладывают в металлические лотки, закрепленные на потолке или кабель каналы.

Евгений Филимонов

Задать вопрос

В квартирах и домах штатные светильники смотрятся, как минимум, странно, да и мощность имеют явно большую чем надо. В этом случае обычно используют встраиваемые точечные светильники. Лучше брать со светодиодами — они почти не греются и потребляют мало электроэнергии, а света дают достаточно.

Использование вентрешеток в домах и квартирах — случай, скорее, исключительный. Система сама по себе негерметична, многие плиты с перфорацией, что обеспечивает достаточную степень вентиляции запотолочного пространства. Если, все-таки необходимы дополнительные отверстия, можно или штатную решетку использовать или встроить меньшего размера, вырезав в плите подходящее отверстие.

Установка потолка Армстронг

Первое, что нужно сделать перед тем, как начать работы по монтажу – проложить коммуникации. Это можно сделать и позже, однако это будет весьма неудобно.

Коммуникации полностью закрываются фальшпотолком

Также стоит обратить внимание на встраиваемое оборудование, а точнее на его вес. Обычная подвесная система способна выдержать нагрузку от 4 до 6,5 кг/кв.м

В случае, если вес аксессуаров будет превышать эти значения, следует использовать систему, которая выдержит нагрузку в 7-10 кг/кв

м

В случае, если вес аксессуаров будет превышать эти значения, следует использовать систему, которая выдержит нагрузку в 7-10 кг/кв. м.

После прокладки коммуникаций и выбору подвесной системы можно приступать непосредственно к работам по монтажу.

Шаг первый: разметка

Установка потолка «Армстронг» начинается с разметки. Для этого на стене помещения ставят отметку, отступая на необходимоее расстояние от пола или базового потолка так, чтобы будущий подвесной потолок полностью закрыл все выступы существующего перекрытия и все проходящие вверху коммуникации.

Если они пока отсутствуют, при разметке необходимо учесть высоту всех аксессуаров, которые будут вмонтированы, для чего их предварительно измеряют. Это позволит определить минимальное расстояние между существующим перекрытием и будущим фальшпотолком.

Опираясь на сделанную отметку, нужно спроецировать ее на все остальные стены помещения таким образом, чтобы соединив отметки получилась ровная линия. Чтобы поверхность фальшпотолка не повторяла уклон и неровности потолочного перекрытия или пола, для этого следует воспользоваться водяным или лазерным уровнем. Как это делается (а также некоторые другие моменты монтажа) смотрите на видео ниже.

Шаг второй: монтаж профилей

К стенам по отмеченным ранее горизонтальным линиям крепят специальные L-образные профили, которые входят в комплект подвесной системы Армстронг. Чтобы нарезать профиль нужной длины, применяют обычную ножовку по металлу с мелкими зубьями. Угловые соединения нарезают при помощи столярного стусла или используют для этих целей транспортир и все ту же ножовку по металлу.

L-образный и Т-образный профили от подвесной системы Armstrong

Профиль нужно крепить таким образом, чтобы получилась «полка», обращенная вниз лицевой (окрашенной) стороной. Для закрепления L-образного профиля подбираются подходящие крепления, которые зависят от материала, из которого сложена стена.

Схема монтажа подвесного потолка

После этого монтируются направляющие профили. Они имеют одинаковую форму (в виде перевернутой буквы Т), но разную длину: длинные имеют прорези, а на коротких с обеих сторон присутствуют небольшие выступы. При монтаже выступы вставляются в прорези длинных профилей, образуя таким образом ячейки 600х1200 мм или 600х600 мм.

Крепление направляющих: выступы вставляются в прорези

Монтировать решетку начинают с середины, стараясь чтобы центральная ячейка оказалась в центре помещения. Это делается для того, чтобы потолок аккуратно выглядел, так как крайние ячейки, скорее всего, не совпадут с габаритами помещения и их придется подрезать.

Шаг третий: установка подвесов

Направляющие навешивают, используя специальные подвесы, состоящие из двух тонких металлических прутков, продетых сквозь специальную изогнутую пластину (ее называют лепесток).

Один из видов подвесов для потолка Армстронг

Помимо этого, крепеж направляющих можно сделать с помощью проволоки диаметром не менее 2-х мм. Предварительно ее необходимо выпрямить, чтобы свести к минимуму деформацию под нагрузкой от элементов подвесного потолка. В месте крепления проволоки к потолочному крепежу или профилю нужно делать как минимум три петли.

При монтаже подвесной системы к базовому потолку используются анкера, имеющие крюк или кольцо вместо головки, так как к ним удобнее крепить подвесы или проволоку. Подбираются они в зависимости от материала основного потолка – это могут быть дюбели для шурупы. Различные виды подвесов и крепление к ним направляющих показано на видео:

Начинают навеску с длинных направляющих, при этом их соединяют последовательно короткими. После полной сборки решетки необходимо выравнивать ее по горизонтали с помощью уровня, сдвигая лепестки или подгибая проволоку. Через несколько дней рекомендуется эту процедуру повторить, так как под нагрузкой потолок может провиснуть.

После окончания сборки, в каркасную решетку нужно вставить кассеты Armstrong и аксессуары, которые укладываются на образовавшиеся полки.

Расчет материалов

Для расчета материалов нужно знать размеры помещения – длину и ширину. По ним рассчитывают нужное количество плиток и профилей. Расчет включает несколько этапов.

Формула расчета площади прямоугольного потолка

  1. Определяют нужное количество плиток. Для этого вычисляют площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делят на площадь одной плитки, для стандартного размера 60х60 см она составляет Sп = 0,36 м. Округляют результат до целого числа.

Пример: для комнаты 3,5х5 м площадь комнаты Sк = 3,5х5=17,5 м. Количество плиток Nп = 17,5/0,36 = 48,6. После округления получается 49 штук.

  1. Вычисляют количество стеновых профилей. Для этого определяют периметр комнаты, сложив длины всех его стен, и делят его на стандартную длину углового профиля 3,0 м.

Пример: периметр комнаты Pк = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nсп = 17/3 = 5,66 штук. После округления в большую сторону получается 6 штук.

  1. Находят количество несущих профилей. Их располагают обычно вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Число профилей в ряду находят так: делят ширину комнаты на стандартную длину профиля, равную 3,7 метра, и округляют результат до большего целого. Количество рядов определяют, разделив длину комнаты на шаг установки несущих профилей 1,2 метра, округляют до большего целого. Число профилей в ряду умножают на количество рядов.

Пример: для приведенной в примере комнаты в ряду будет один профиль, так как ширина комнаты меньше, чем стандартная длина профиля. Количество рядов равно 5/1,2=4,16 ряда, после округления – 5. Итого – 5 несущих профилей.

  1. Количество продольных профилей находят так: длину комнаты делят на длину профиля 1,2 м и округляют в большую сторону; ширину комнаты делят на шаг установки 0,6 м и округляют в меньшую сторону. Результаты перемножают.

Пример: количество рядов продольных профилей равно 5/1,2=4,16, после округления получается 5. Количество профилей в ряду 3,5/0,6=5,8, после округления в меньшую сторону – 5. Итого необходимо 5х5=25 штук.

Цены на каркас для потолка

каркас для потолка

Продольные и поперечные профили подвесной системы

  1. Количество поперечных профилей находят следующим образом: длину комнаты делят на шаг установки 1,2 м, округляют в меньшую сторону; ширину комнаты делят на длину профиля 0,6 м и округляют в большую сторону.

Пример: количество рядов профиля равно 5/1,2=4,16, после округления – 4; количество профилей в ряду равно 3,5/0,6=5,8, после округления – 6. Итого 4х6=24 штук поперечного профиля.

  1. Количество подвесов рассчитывают так: длину и ширину комнаты делят на шаг установки 1,2 м, округляют оба результата в большую сторону и перемножают результаты.

Пример: 5/1,2=4,16, после округления – 5; 3,5/1,2=2,9, после округления – 3;5х3=15.

Пример расчета площади потолка в помещении неправильной формы

Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней помещение подходящего размера и определить необходимое количество элементов потолка.

Таблица 1. Расчет материала для потолка Армстронг.

Габариты комнаты, мКоличество плит, шт.Стеновой профиль, шт.Несущий профиль, шт.Продольный профиль, шт.Поперечный профиль, шт.Подвесы, шт.
3х3254212109
3х43453161512
3х54264202015
4х44566241816
4х55668302420
4х667710303020
5х57078403625
5х684810404525
5х798812486330

Пример расчета светильников для подвесного потолка Армстронг

После проведения предварительных расчетов рекомендуется нарисовать в масштабе эскиз потолка, указав размещение профилей, подвесов и встроенных элементов, как это показано на иллюстрации. При установке тяжелых светильников или элементов вентиляционных систем рекомендуется установить дополнительные подвесы.

Потолок Армстронг сегодня

Современные дизайнеры уверены, что у подвесных потолочных систем типа Armstrong все еще сохраняется приличный эстетический ресурс и конструкционный потенциал. Более того! Совершенствуется их крепеж, ищутся все новые материалы для плит.

Такой потолок просто незаменим для помещений, нуждающихся в хорошей тепло- и звукоизоляции. Он прекрасно подходит для загородных особняков, гаражных боксов и хозяйственных построек. А еще Армстронг великолепно смотрится на утепленных балконах и лоджиях. И конечно, этот потолок традиционно монтируют во многих общественных зданиях, современных развлекательных, торговых и спортивных центрах.

Плюсы и минусы потолочных систем Армстронг

Важное преимущество, которым обладают потолки Армстронг – цена системы и стоимость монтажных работ являются приемлемыми. Кроме того, потолки такого типа обладают следующими преимуществами:

  • легко монтируются: не требуют применения специальных навыков и инструментов;
  • позволяют скрыть различные инженерные коммуникации;
  • обеспечивают доступ к коммуникациям для обслуживания и ремонта;
  • эстетически привлекательны, благодаря большому разнообразию плиток;
  • обладают хорошими тепло- и звукоизоляционными свойствами;
  • высокие эксплуатационные качества: поврежденную панель легко заменить новой.

На фото: подвесные потолки Армстронг могут скрывать различные инженерные коммуникации.

К недостаткам потолков Армстронг относится:

Расчет материалов

Для расчета материалов нужно знать размеры помещения – длину и ширину. По ним рассчитывают нужное количество плиток и профилей. Расчет включает несколько этапов.

  1. Определяют нужное количество плиток. Для этого вычисляют площадь комнаты, умножив ее длину на ширину в метрах. Полученный результат делят на площадь одной плитки, для стандартного размера 60х60 см она составляет Sп = 0,36 м. Округляют результат до целого числа.

Пример: для комнаты 3,5х5 м площадь комнаты Sк = 3,5х5=17,5 м. Количество плиток Nп = 17,5/0,36 = 48,6. После округления получается 49 штук.

  1. Вычисляют количество стеновых профилей. Для этого определяют периметр комнаты, сложив длины всех его стен, и делят его на стандартную длину углового профиля 3,0 м.

Пример: периметр комнаты Pк = 3,5+5+3,5+5 = 17 м. Количество стеновых профилей Nсп = 17/3 = 5,66 штук. После округления в большую сторону получается 6 штук.

  1. Находят количество несущих профилей. Их располагают обычно вдоль короткой стены на расстоянии 0,6 м от стены и 1,2 м между профилями. Число профилей в ряду находят так: делят ширину комнаты на стандартную длину профиля, равную 3,7 метра, и округляют результат до большего целого. Количество рядов определяют, разделив длину комнаты на шаг установки несущих профилей 1,2 метра, округляют до большего целого. Число профилей в ряду умножают на количество рядов.

Пример: для приведенной в примере комнаты в ряду будет один профиль, так как ширина комнаты меньше, чем стандартная длина профиля. Количество рядов равно 5/1,2=4,16 ряда, после округления – 5. Итого – 5 несущих профилей.

  1. Количество продольных профилей находят так: длину комнаты делят на длину профиля 1,2 м и округляют в большую сторону; ширину комнаты делят на шаг установки 0,6 м и округляют в меньшую сторону. Результаты перемножают.

Пример: количество рядов продольных профилей равно 5/1,2=4,16, после округления получается 5. Количество профилей в ряду 3,5/0,6=5,8, после округления в меньшую сторону – 5. Итого необходимо 5х5=25 штук.

  1. Количество поперечных профилей находят следующим образом: длину комнаты делят на шаг установки 1,2 м, округляют в меньшую сторону; ширину комнаты делят на длину профиля 0,6 м и округляют в большую сторону.

Пример: количество рядов профиля равно 5/1,2=4,16, после округления – 4; количество профилей в ряду равно 3,5/0,6=5,8, после округления – 6. Итого 4х6=24 штук поперечного профиля.

  1. Количество подвесов рассчитывают так: длину и ширину комнаты делят на шаг установки 1,2 м, округляют оба результата в большую сторону и перемножают результаты.

Пример: 5/1,2=4,16, после округления – 5; 3,5/1,2=2,9, после округления – 3;5х3=15.

Для удобства расчетов можно воспользоваться таблицей 1, достаточно найти в ней помещение подходящего размера и определить необходимое количество элементов потолка.

Таблица 1. Расчет материала для потолка Армстронг.

Габариты комнаты, мКоличество плит, шт.Стеновой профиль, шт.Несущий профиль, шт.Продольный профиль, шт.Поперечный профиль, шт.Подвесы, шт.
3х3254212109
3х43453161512
3х54264202015
4х44566241816
4х55668302420
4х667710303020
5х57078403625
5х684810404525
5х798812486330

После проведения предварительных расчетов рекомендуется нарисовать в масштабе эскиз потолка, указав размещение профилей, подвесов и встроенных элементов, как это показано на иллюстрации. При установке тяжелых светильников или элементов вентиляционных систем рекомендуется установить дополнительные подвесы.

Особенности расчета, закупки, монтажа

Среди пунктов, которые придется учесть при закупке всего необходимого для монтажа, есть важные моменты. К таковым относится количество:

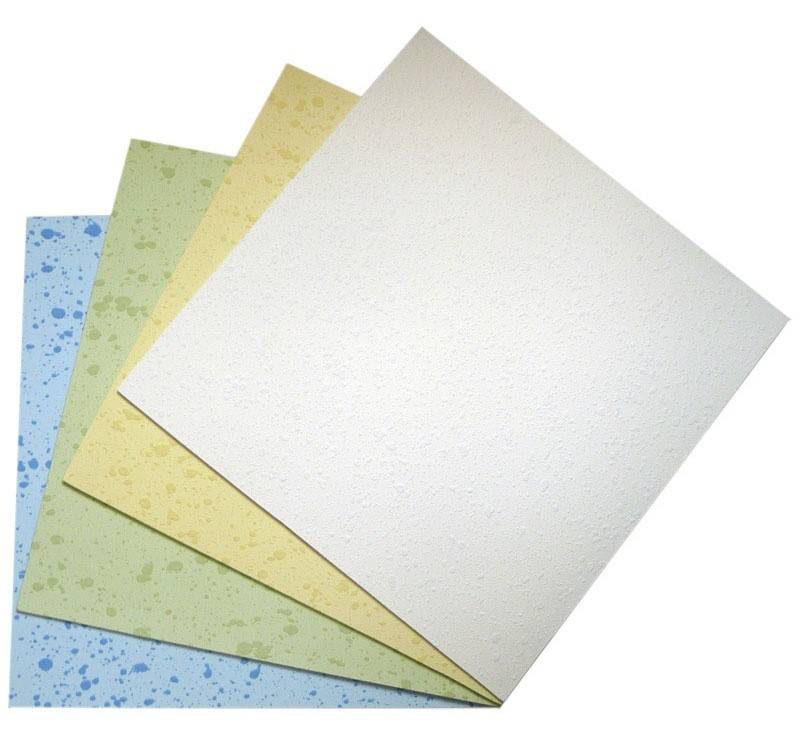

Плит.

Фото: плиты

Направляющих.

Фото: направляющие

Пристеночного канта.

Фото: пристеночный кант

Расчет требуемого объема материалов

Теперь непосредственно к главному вопросу – проведение расчетов. Первый момент, с которым нужно определиться покупателю – это размер плитки. Для проведения расчетов будет применяться размер плит 60 на 60 см. Поскольку они наиболее часто используются.

Фото: квадратные плиты

Только после подсчета необходимого количества плит, можно будет перейти к определению количества направляющих, объема других элементов каркаса, светильников и т.д. В качестве примера будет рассмотрено помещение 6 на 12 метров.

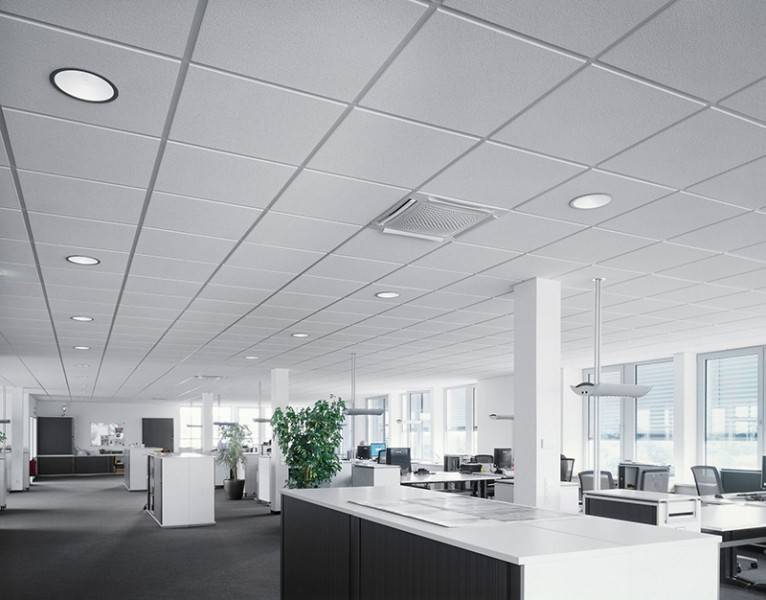

Фото: Помещение с армстронгом

Таким образом, получается следующее. Для того чтобы снять нагрузку с конструкции, расчет объема несущих элементов, а перед этим и плит, будет производиться по меньшей стороне помещения. То есть, в одном ряду выйдет 10 плит.

6м = 1 ряд.

0.6 = длина одной плиты.

6/0.6=10 шт.

Исходя из длины помещения, получается, что таких рядов будет 20.

12м /0.6м = 20 рядов.

Пусть помещение подразумевает требование хорошего освящения и для  этого потребуется установка 20 ламп. В соответствии с этим считается общее количество панелей (плит) стандартного образца и тех, модулей, которые оборудованы лампами.

10шт* 12 рядов = 200 шт. – это общий объем плит.

Получается, что 20 из них это светильники.

Оставшиеся 180 – это стандартные плиты.

Кстати, для определения требуемого количества панелей можно исходить в расчетах и из периметра помещения. Для этого следует разделить площадь всего потолка  на величину одной плитки. 12м*6м= 72 кв. метра – площадь потолка.

0.6*0.6=0.36 кв. метра – площадь 1-ой плиты.

72 /0.036 = 200 шт.

Почему стоит использовать первый вариант расчета потолка Армстронг, если размер плитки неизменен? Потому что по нему меньше вероятность недосчитаться пары направляющих. При определенной сноровке, естественно, можно применять любой из методов.

Теперь вопрос количества направляющих. Они будут располагаться от одной стены к другой по ширине помещения, которая составляет 6 метров. Таких направляющих будет 19 штук, по количеству рядов за вычетом одной. Причина- на стенах плиты опираются на кант. Соответственно,

6м*19 рядов = 114 метров несущего профиля.

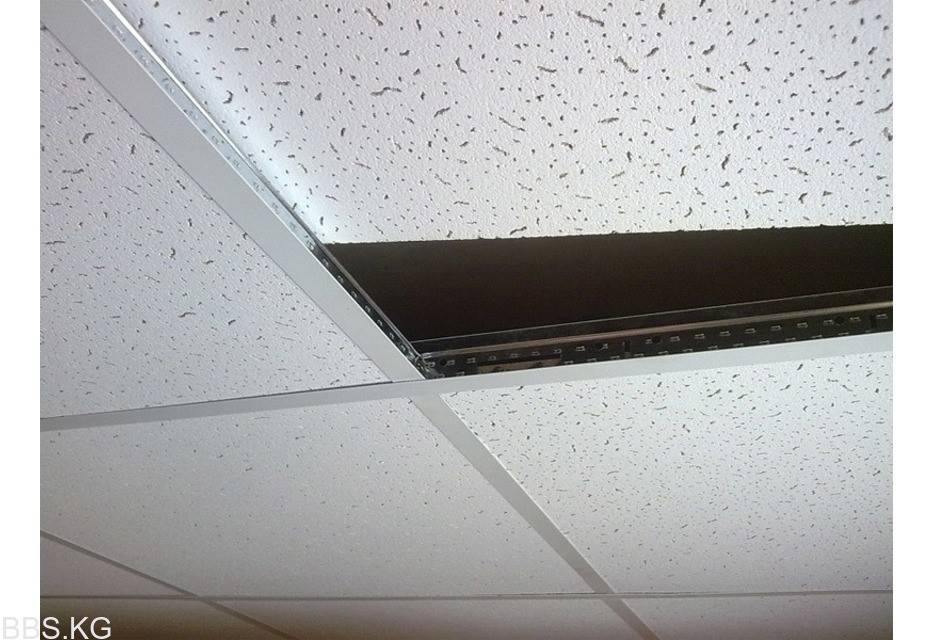

Фото: Направляющая, опирающаяся на кант

После определения объема базового каркаса, который служит опорой для двух сторон каждой из плит, нужно просчитать поперечный профиль. Каждая плита должна встать в квадрат. Ситуация аналогичная, потребуется 9 единиц по 12 метров. То есть, 10 рядов = 10 поперечных профилей и вычет одной штуки.

Теперь пристеночный кант, или просто уголок. Расчет количества здесь куда проще, чем для всего остального. Нужно только определить периметр помещения – этой величине равно общая длина канта. А именно:

12м*6м= 72м – общая длина уголка.

Количество дюбелей для крепления канта к стене понятие достаточно расплывчатое

Здесь крайне важно учитывать несущую способность и состояние стен. В нормальных условиях достаточно установить 3 дюбеля на трехметровый уголок. Т.е

1 единица на 1 м. Если же стены ненадежные осыпаются и тому подобное, то количество мест крепления стоит увеличить

Т.е. 1 единица на 1 м. Если же стены ненадежные осыпаются и тому подобное, то количество мест крепления стоит увеличить.

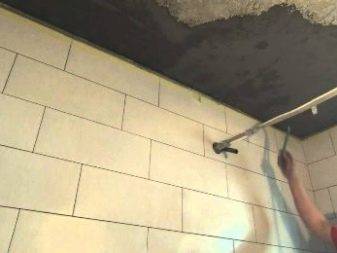

Фото: Крепление уголка дюбелями

Количество подвесов определяется с использованием определенного коэффициента, который составляет 1.2 подвеса. То есть, потребуется общую площадь помещения разделить на этот показатель.

72м/1.2= 60 подвесов

Фото: установка на подвес

Опять же, если есть проблемы с несущей способностью потолка, то он может быть увеличен в зависимости от ситуации. По количеству подвесов требуется докупить такой же объем полуколец с дюбелями, которые будут монтироваться в потолок.

Любых материалов стоит брать с запасом, по меньшей мере, на 10 %. Причинами потери расходников могут быть как порча при работе, так и самый обычный брак.

Сильные и слабые стороны

Изначально монтаж Армстронг осуществлялся исключительно внутри промышленных, офисных и общественных помещениях. Однако эта отделка оказалась настолько функциональной и эстетичной, что ее стали применять в частных домах и квартирах.

Потолки Армстронг обладают целым рядом достоинств:

  • Дешевизна. Системы данного типа являются самым недорогим способом обустройства подвесных потолков.
  • Богатый ассортимент декоративных вставок и профилей. Наряду с традиционными белыми матовыми плитами, в продаже имеются металлические, для окраски которых используют разнообразные оттенки и эффекты. Также предлагаются изделия из стекла, зеркал, имитации древесины, камня и т.п. Плиты настолько просты, что их можно изготовлять своими руками.
  • Простота установки. Монтаж потолка Армстронг своими руками не включает в себя никаких сложных процедур, и реализуется с высокой скоростью.
  • Несложный ремонт потолка Армстронг. Если какая-то из плит испортится, ее попросту заменяют на новую. Для этого потребуется минимум времени и усилий. По этой причине рекомендуется всегда брать комплектующие с запасом, благо стоят они недорого.
  • Возможность скрывать коммуникации и дефекты основания. Это качество является общим для всех каркасных систем, т.к. они имеют декоративную поверхность, отстоящую от основного перекрытия на определенном расстоянии. Проблем с закупоркой запотолочного пространства в данном случае не возникает, т.к. плиты Армстронг обычно снабжены перфорацией. Что касается монолитных вставок, то они попросту лежат на каркасе, что обеспечивает хорошую вентиляцию.
  • Небольшой вес. Для изготовления профильных направляющих используют легкий алюминий, а для декоративных вставок – прессованные отходы бумажного производства или легкие сплавы.

Что касается недостатков потолков Армстронг, то их всего два. Первый – это некоторая официальность отделки, которая более соответствует офисам или общественным зданиям. В жилищах такая отделка не всеми воспринимается адекватно. Второй недостаток является общим для всех подвесных систем. Он заключается в определенном занижении общей высоты помещения из-за габаритов каркаса. Поэтому перед тем, как сделать потолок Армстронг, нужно хорошенько подумать.

Монтаж потолка Армстронг

Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см.

Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков

При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать

В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке).

На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы.

На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный.

Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез.

Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

Вот вам пошаговая инструкция по монтажу Армстронга. Все действительно несложно. Надо только предварительно продумать план расположения плит и уяснить для себя, где, на каком расстоянии от стен будут проходить несущие профиля. Дальше все собирается как конструктор.

Подготовительные работы

Следующий пункт технологической карты установки потолков Armstrong – это подготовка поверхности. Подобный тип отделки визуально скрывает все дефекты старого потолка, но он не защищен от механических повреждений. Поэтому, прежде всего, надо удалить старое покрытие – штукатурку или побелку, которое может отслоиться и упасть на минеральные плиты. Если существующий материал крепко держится на потолке, то можно не удалять его.

Если потолочное перекрытие протекает, то надо провести его гидроизоляцию, так как плиты потолков Armstrong боятся влаги. Даже если они функциональные и влагостойкие, то от больших протечек это будущий потолок не спасет. В качестве гидроизоляционного материала можно использовать битум, водостойкую полимерную штукатурку или латексную мастику. Первый вариант более дешевый, последние два хоть и дороже, но эффективнее и безвреднее для жилого помещения. Существующие швы, трещины и щели необходимо заделать алебастровой или гипсовой шпатлевкой.

Технология конструкций потолков Armstrong допускает размещение каркаса на расстоянии 15-25 см от плиты перекрытия. Это значит, что в свободное пространство можно поместить теплоизоляцию. Для этого используют различные изолирующие материалы: пенопласт, минеральную вату, пенополистирол. Их можно прикрепить к старому потолку на клеевую основу, шурупы или использовать каркас из жесткого металлического профиля, деревянных реек. Также на этом этапе прокладывается необходимая электропроводка.

Далее инструкция по установке Armstrong включает разметку. По стенам проводится линия, вдоль которой будут крепиться угловые профили периметра будущей конструкции. Разметка может производиться с помощью лазерного или обычного уровня от самого низкого в помещении угла. На потолке отмечаются места крепления европодвесов. Нелишним будет также провести все линии, по которым будут идти поперечные и продольные направляющие. После этого можно приступать к установке.

Основные элементы потолка

Основными элементами потолков Армстронг являются каркас, система крепления каркаса к потолочной поверхности и декоративные плиты. Каркас устанавливают под потолком, а затем к нему крепятся плиточные элементы, стандартный размер которых составляет 60Х60 сантиметров. Также при монтаже подвесного потолка используют специальные светильники, которые легко вписываются в общую конструкцию и придают ей завершенный вид.

Каркас собирается из следующих элементов:

  • Профиль из уголка;
  • Основная несущая рейка;
  • Дополнительные рейки, имеющие длину 60 и 120 сантиметров.

Крепежная система каркаса состоит из двух модулей:

  • Проволочная подвеска;
  • Зажимной лепесток с пружиной.

Плиты, несмотря на стандартизированный размер, могут сильно различаться в зависимости от используемых при их изготовлении материалов и внешнему виду. По типу сырья они бывают:

  • На бумажной основе из продуктов переработки макулатуры;
  • На основе из минеральной ваты;
  • Из природного крахмала;
  • Из продуктов переработки старых потолочных плит.

По свои характеристикам плиты подразделяются на несколько модификаций, в зависимости от которых выбираются модули для конкретных условий использования. Самыми доступными в плане стоимости являются представители эконом класса, не имеющие устойчивости к влажной среде. Такие плиты подойдут для установки в помещениях с нормальными характеристиками. Для повышения звукоизоляции выпускаются плиты специальной акустической серии, а для лечебных заведений производятся модули со специальным противомикробным составом. Также в продаже можно найти потолочные элементы с повышенной стойкостью к влажной среде.

По структуре поверхности плиты подразделяются на гладкие и текстурные, а также имеющие 3-D анимацию. Цвет этих элементов можно менять, используя, например, акриловый краситель. По виду укладки в каркас плиты бывают внутренними, устанавливаемыми  на внутреннюю поверхность уголка, и наружными, оснащенными специальными защелками для крепления.

Потолки Армстронг: расчет системы

Целью расчета является выбор оптимальной конфигурации конструкции и определение количества необходимых материалов. Это выполняется в соответствии со следующими правилами.

  1. Вначале рассчитывают периметр. Для этого измеряют длины всех стен, а сумму округляют до значения, кратного трем (в большую сторону). При этом нужно учитывать, что стеновой профиль в углах можно сгибать, надрезая одну сторону. Плиты режут не более половины их ширины (то есть минимум до 300 мм). В противном случае образуются ячейки, требующие лишнего расхода материалов.
  2. Допускается постепенно уменьшать ширину плит вдоль стен. Это не портит внешний вид потолка Армстронг и не влияет на увеличение расходов, так как все используемые материалы сравнительно дешевы.
  3. Ряд с обрезанными плитами располагают вдоль противоположной от входа стены.
  4. Для того чтобы получить правильную раскладку плит необходимо ширину обрезка прибавить к ширине цельной плиты, затем разделить пополам полученный результат. Плитки такой ширины располагаются вдоль противоположных стен. При этом не увеличивается количество ячеек каркаса.
  5. Несущие профили крепят к коротким стенам. Это делает конструкцию прочнее и удешевляет монтаж.

Схема крепления профилей потолка Армстронг

Во время расчета ориентируются по нормам расхода основных материалов, которые для помещений прямоугольной формы (квадратных или с соотношением сторон ¾) следующие:

  • профиль несущий – 3700 мм на 0,8 м² потолка;
  • профиль поперечный – 600 мм на 0,8 м²;
  • профиль продольный – 1200 мм на 1,6 м²;
  • профиль периметральный – 300 мм на 0,5 м²;
  • подвес – 0,6 шт. на 1 м².

Для комнат с другим соотношением сторон нормы расхода увеличиваются примерно на 10%. Все расчетные значения необходимо округлить до величин, равных стандартным длинам профилей. Крепление периметрального профиля выполняется с шагом 0,3 – 0,6 м (в зависимости от материала стен и нагрузки потолка). Отсюда рассчитывается количество дюбель-гвоздей. Армстронг потолки, размеры которых превышают 100 м², рассчитываются с помощью специальной программы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
