Обратный клапан на вентиляцию: разновидности и монтаж своими руками

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

  • по материалу изготовления;
  • по форме;
  • по способу функционирования;
  • по месту установки;
  • по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

  • тип сечения;
  • размеры клапана;
  • используемый материал;
  • конструкция;
  • целевое назначение;
  • марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.

Несколько советов по эксплуатации

Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации. Возможно вам требуется декоративная решетка, не имеющая в своей конструкции обратного клапана? В таком случае рекомендуем ознакомиться с существующими видами вентиляционных решеток и особенностями их эксплуатации.

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.

В результате обледенения задвижки не будут полностью закрывать вход воздуховода. Тогда неизбежно начнется обратное поступление воздуха в помещение

Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.

Клапан обратного типа и его классификация

Для начала следует вспомнить принцип работы клапанов этого вида. Ее функциональные особенности достаточно просты для восприятия. На одной из осей будут расположены лопасти, что позволяет проходить воздушным массам только в одном из направлений. При изменении направления потока клапан автоматически перекрывается. Помимо возможности автоматической блокировки, можно самостоятельно производить регулировку приточного объема воздушных масс, изменяя уровень сечения воздуховода. Все устройства данного типа можно различить, исходя из таких основных характеристик:

  • исходя из конструктивных особенностей. В зависимости от мембраны, лепестков, бабочки и решетки. Устройство с установленным обратным клапаном обладает установленными заранее жалюзями, которые изменяют свое положение при воздействии воздушных потоков, но только в одну из сторон, что позволило полностью исключить возможность образования обратного потока. Формы они могут иметь самые разные, как и дизайн. При этом установка производится при выходе или входе в вентиляционный канал. Установленный клапан по форме напоминает бабочку, которая состоит из нескольких пластин, которые между собой скреплены при помощи пружинки. Само устройство представляет собой заслонку, которую может привести в движение даже небольшое дуновение ветра, после чего плотно прилегает к поверхности решетки. Зачастую используется при обустройстве вентиляции естественного типа. По принципу работы клапан лепесткового типа схож с мембранным. При этом изготавливается он по форме заслонки, крепление которой производится на оси, которая приходит в движение под воздействим воздушных потоков, в зависимости от их направления;
  • исходя из материала, который был использован при изготовлении. Возможно использование оцинкованной стали или пластика при производстве клапанов;
  • в зависимости от пропускной способности (объем воздуха за определенный промежуток времени может проходить разный);
  • по способу проведения монтажных работ, установка может проводиться как горизонтально, так и вертикально;
  • исходя из способов управления, они могут быть электрическими или ручными. Для ручного управления понадобится специальный рычажок. Электрический же привод прекрасно функционирует с остальными элементами устройства на автоматическом режиме, который самостоятельно регулирует скорость и объем воздушного потока;
  • по форме модели могут встречаться как круглые, так и прямоугольные. В этом случае выбор будет основываться исходя из размера и формы воздуховода, в который будет производиться установка клапана обратного типа. Для бытовых нужд понадобится установка клапана габаритом в 10 см, 12 см, 12,5 см, 15 см и более. Для промышленных сооружений рекомендуется использовать элементы, диаметр которых составляет от 15 см до 100 см.

Где используются клапаны обратного типа

В не зависимости от разновидностей устройств вентиляции, рано или поздно в ней может появиться обратная тяга (будь то механическая или естественная система вентиляции помещений). При обустройстве естественных систем, будут использоваться каналы вентиляции с обратными клапанами, которые неимоверно чувствительны к малейшим изменениям, касательно направления движения воздушных потоков. Для достижения оптимального результата рекомендуется установить  клапан обратного вида одновременно с вентиляционными каналами. Монтаж клапана обратного типа в квартирах с естественным устройством вентиляции, должно производиться в нишах стен между помещениями. Такие отверстия предпочтительнее делать неподалеку от дверного проема, там же следует установить решетки под клапаны обратного типа, которые будут отвечать за потоки воздуха. Вентиляция приточного типа состоит из воздуховода, который размещается в одной из наружных стен и которая оснащена решеткой, отвечающей за забор воздуха из улицы. Фильтр способствует очистке воздушных масс, которые проходят сквозь систему с улицы, что приводит к небольшому подогреву таковых, что позволяет сохранить оптимальный температурный режим внутри помещения. Таким образом, можно полностью исключить необходимость в дополнительном проветривании помещений, в которых установлены пластиковые окна.

Коротко о главном

Обратный клапан защищает от возвращения запахов из вытяжки. Основных вида 4: одностворчатый и двустворчатый, «жалюзи» и с мембраной. Также есть различия по форме. Самые распространённые – прямоугольник и цилиндр. Можно выбрать модели с ручным или автоматическим управлением.

Есть несколько способов установки клапана: монтаж на естественную вентиляцию, принудительную и гибридную. В первом случае потребуется усилитель – вентилятор – чтобы воздействовать на лопасти. Во втором – фильтр монтируют внутрь воздуховода. Но самый распространённый – это установка в смешанную систему. Это нужно для того, чтобы при включении вытяжки, воздух не выходил через шахту естественной вентиляции.

Устройство и принцип действия

Решетки по форме сечения бывают круглыми и квадратными. Все они имеют унифицированные размеры для состыковки с воздуховодами.

Монтируются на выходе системы воздухообмена со стороны улицы в частных домах или внутри помещения в многоквартирных, с общими вентиляционными шахтами.

Базовые составные части вентиляционной решетки с клапаном:

  • корпус;
  • крепежный фланец;
  • заслонка;
  • декоративная панель.

Устройство разных моделей незначительно отличается, но в общем виде принцип работы заключается в следующем: внутри корпуса установлена заслонка, которая открывается до определенного положения.

При воздействии потока воздуха со стороны улицы она закрывается, блокируя прохождение воздуха. Если воздух дует со стороны вытяжки, то клапан открывается, пропуская воздух.

Вращение заслонки в обратную сторону блокируется засечкой в корпусе. Фланец служит для подключения изделия к трубе.

Конструктивное исполнение обратного клапана

В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной .

При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

Обратный клапан, естестваная вентиляция

Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

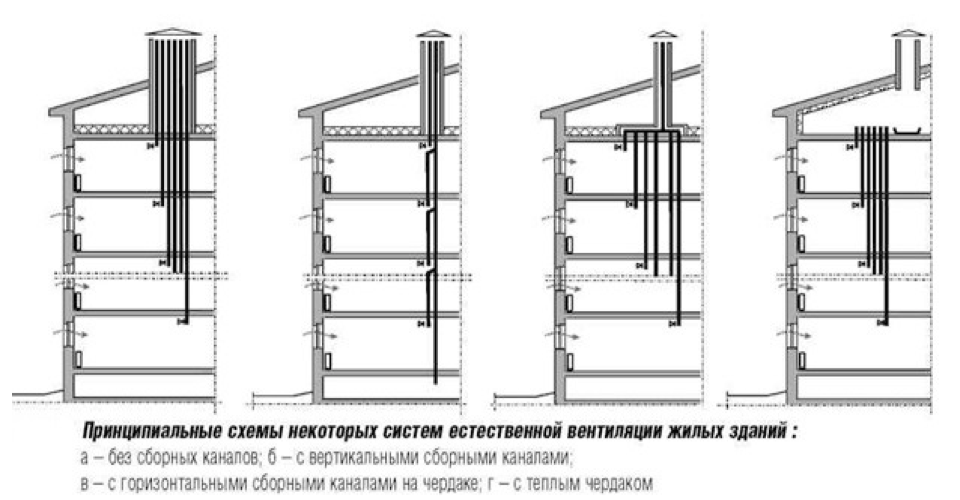

Обратный клапан для естественной вентиляции

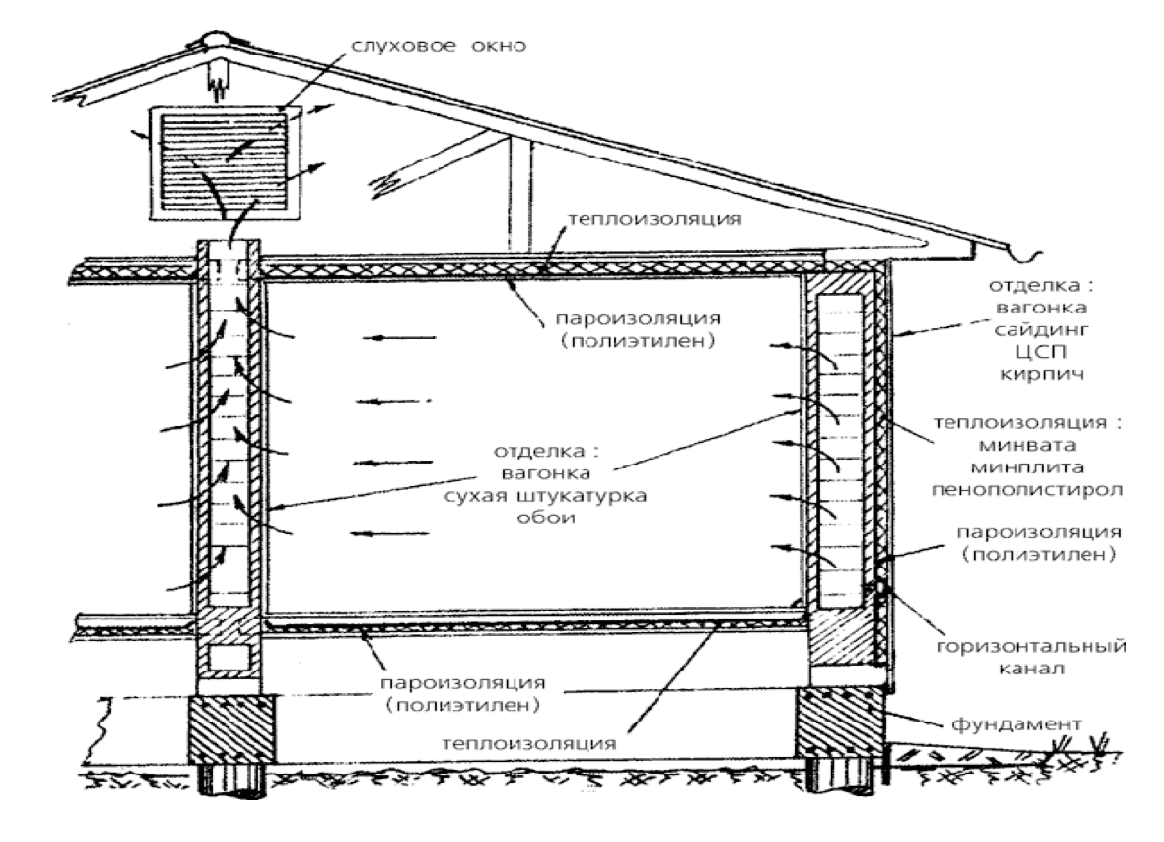

Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.

Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.

Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.

Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.

Данная система базируется на правильном размещении вспомогательных элементов, таких как:

  1. вентилятор
  2. фильтр
  3. клапан
  4. воздухонагреватель
  5. воздуховоды и фитинги к ним
  6. ионизатор и др.

Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.

Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы. Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»

Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.

Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.

При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом. Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)

Согласно строительным нормам большинство  складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.

Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и  точный расчет на стадии проектировки помещения.

Собранные компоненты в едином  хорошо звукозащищенном  корпусе создают моноблок.

У данного типа вент установок есть свои преимущества:

  • низкая шумность работы установки
  • настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
  • установка данной системы в рабочее положение существенно упрощена

Как подключить вытяжку к электричеству

Существует достаточно большое количество вариантов подключения вытяжки к электропроводке на кухне или выведение отдельно розетки в пределах досягаемости сетевого шнура вентилятора.

Наиболее распространенный способ предполагает выполнение монтажа отдельного сетевого провода от ближайшей распределительной коробки на кухне до контактной группы на корпусе вытяжки.

Вариант хороший, но довольно трудоемкий и не всегда оправданный, например, если монтаж мебели и вытяжки выполняют по временной схеме. Если мебель и обстановка на кухне в будущем будут меняться, то проложенная проводка станет только обузой для хозяев. Поэтому на сегодня лучший вариант – обустройство в кухне выделенной электрической розетки для подключения электровентилятора вытяжки.

Где лучше расположить розетку для вытяжки

Наиболее традиционный способ монтажа розетки предполагает установку разъема непосредственно рядом с корпусом вытяжки. Специфика навешивания на стену в кухне мебельных шкафов не позволяет выполнить поверхностный монтаж проводки, поэтому провод протягивают в пластиковом гофре по заранее вырезанному пазу в штукатурке стены.

Часть задней стенки шкафчика вырезают, чтобы получить доступ к розетке.

Менее известный способ прокладки проводки предусматривает монтаж провода внутри воздуховодного канала. Провод заводят внутрь пластиковых труб через стык между секциями и выводят непосредственно перед корпусом вытяжки. Способ небезопасный для людей и оборудования кухни, даже если трубы воздуховода выполнены из пластика.

Заземление и зануление, монтаж розетки

Обязательным условием безопасного пользования вытяжкой в кухне является подключение корпуса вытяжной системы к контуру заземления. Если в доме нет специальной заземляющей шины, то металлический каркас вытяжки подключают через автомат УЗО к заземлению распределительного щита.

Кроме того, для пластиковых воздуховодов потребуется выполнить монтаж защитной петли из медного многожильного провода. В процессе движения воздуха образуется большое количество статического электричества, которое в целях безопасности необходимо отводить в заземление. В противном случае при попытке открыть шкафчик посетители кухни будут испытывать легкий удар током.

Жалюзи на решетку

Клапан нередко присутствует на решетке, которая закрывает собой вентиляционную шахту или выход непосредственно на улицу. По внешнему виду этот элемент имеет большое сходство с оконными жалюзями. По принципу действия он похож на одностворчатый вариант, так как функционирует в соответствии с принципом гравитации.

Здесь используется несколько створок, потому что в открытом виде конструкция получается довольно компактной. Это актуально в отношении элементов, которые располагаются снаружи. По своим размерам решётки рассчитаны на вентиляционные короба стандартных размеров. Имеются в виду конструкции, которые подходят для выведения воздуха через отверстия в стене. Жалюзи отличаются большим удобством использования. Створки хорошо выводят отработанный воздух наружу. Клапан для контроля обратной тяги можно ставить на отверстия естественной вентиляции либо зафиксировать на решетке целиком.

В продаже можно обнаружить модели с клапаном, выполненные в различных конструкциях. Но в случае отрицательных температур могут возникнуть значительные проблемы с использованием вариантов с мембраной. Соответственно, затвор типа жалюзи лучше всего подходит для уличной решётки.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Разновидности

Клапан типа «бабочка»

Чтобы правильно выбрать это устройство, необходимо знать, как и где будет использоваться механизм.

В зависимости от того, из какого материала изготовлена конструкция, обратные клапана разделяют на два вида:

  • оцинкованные (этот вид хорошо противостоит коррозии, но на стенках накапливается конденсат);
  • пластиковые (достаточно практичные и удобные при монтаже).

В зависимости от формы различают:

  • прямоугольные;
  • круглые.

Стоит отметить: выбор обратного клапана по форме во многом зависит от сечения вентиляционных каналов системы.

В зависимости от расположения заслонок эти клапана разделяют на следующие виды:

  • горизонтальные;
  • вертикальные.

Выбор в этом случае зависит от направления движения воздушного потока в системе вентиляции.

Возможно, Вам пригодится статья об обратном клапане для канализации.

Как соединять пластиковые водопроводные трубы, Вы можете узнать здесь.

А эта статья расскажет, какие бывают обратные клапаны для отопления.

В зависимости от функционального назначения обратные клапана разделяются на следующие типы:

Механизм типа «бабочка».

Заслонка такого типа клапана состоит из двух пластин, которые взаимноподружиненные.

Принцип действия заключается в том, что пластины открываются при нагнетаемом воздушном потоке, а закрываются под воздействием пружинного элемента. Наиболее распространенным применением этого механизма является сочетание с достаточно мощным вентилятором.

Мембранный клапан

Мембранный бытовой тип.

Особенностью конструкции является гибкая пластиковая заслонка, которая под воздействием воздушного напора открывается, а при его исчезновении герметично прижимается к корпусу.

Этот тип механизма можно применять только с маломощными бытовыми вытяжными вентиляторами.

Пример лепесткового клапана

  • Лепестковый тип. Принцип действия абсолютно аналогичен предыдущему случаю, однако с той разницей, что заслонка жесткая и закрепляется на оси.
  • Гравитационный тип. Особенностью обратного клапана этой модели является то, что пластины открываются воздушным потоком, а закрываются под действием собственного веса.
