Вентиляционные пластиковые короба (воздуховоды)

2 Технические характеристики вентиляционных коробов

Важно просчитать все нюансы при будущем использовании устройства, а также размер вентиляционного короба:

Ширина. Как правило, встроенные кухонные вентиляции имеют ширину от 400 до 700 мм

Важно чтобы вентиляционный короб для вытяжки имел примерно такие же параметры. Маленький короб может нарушить работу системы, а слишком большой не впишется в дизайн кухни.
Глубина. Тоже должна исходить из размеров вмонтированной системы, минимальный показатель около 300 мм.
Высота

Основной показатель, так как именно он играет важную эстетическую роль и в тоже время гарантирует безопасность при эксплуатации кухни с вентиляционным коробом. При расчете высоты необходимо учитывать параметры жителей, которые будут эксплуатировать кухонное помещение, а также обязательное расстояние между плитой и пластиковым вентиляционным коробом – дань технике безопасности.

Тоже должна исходить из размеров вмонтированной системы, минимальный показатель около 300 мм.
Высота. Основной показатель, так как именно он играет важную эстетическую роль и в тоже время гарантирует безопасность при эксплуатации кухни с вентиляционным коробом. При расчете высоты необходимо учитывать параметры жителей, которые будут эксплуатировать кухонное помещение, а также обязательное расстояние между плитой и пластиковым вентиляционным коробом – дань технике безопасности.

Прямоугольный вентиляционный короб

Последнее условие имеет особую важность при использовании пластиковых конструкций вентиляционных коробов. Сама по себе пластмасса имеет низкую стойкость к температурам. Исходя из этого, следует рассчитать высоту установки с небольшим запасом

К примеру, если вентиляционные короба, оцинкованные имеют рекомендуемую высоту установки, по отношению к плите 650 – 670 мм., то их пластиковые аналоги 750 – 850 мм

Исходя из этого, следует рассчитать высоту установки с небольшим запасом. К примеру, если вентиляционные короба, оцинкованные имеют рекомендуемую высоту установки, по отношению к плите 650 – 670 мм., то их пластиковые аналоги 750 – 850 мм.

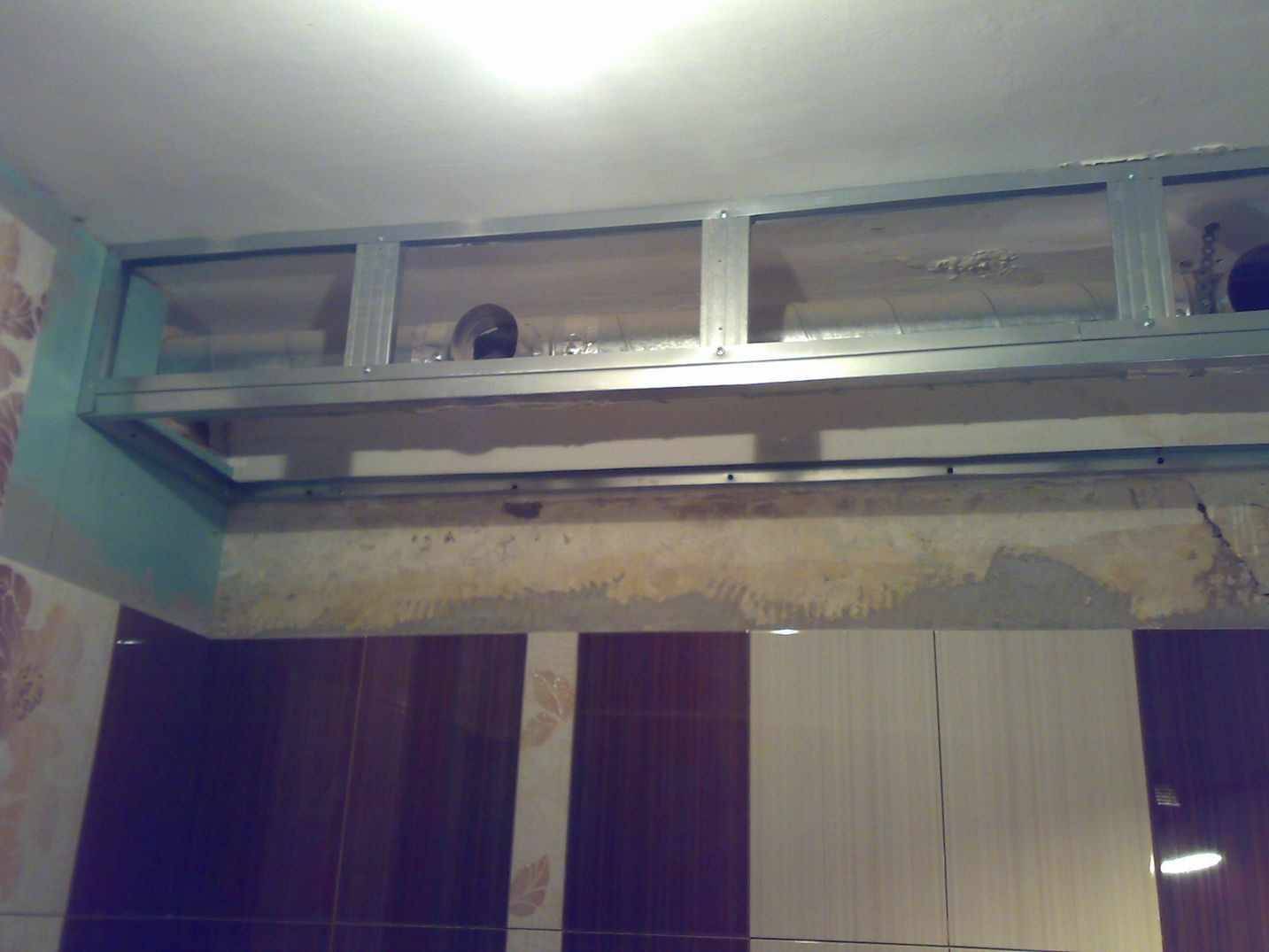

2.1 Как скрыть вентиляционный короб на кухне, этапы монтажа

style=»display:block; text-align:center;»
data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Установка вентиляционного короба происходит в несколько этапов:

  1. Производятся замеры, и на их основании собирается пластиковый вентиляционный короб (на полу);
  2. Устанавливаются крепежные приспособления (в местах установки);
  3. Комплекс работ по непосредственной установке короба на место;
  4. Проверка тяги вентиляции.

Важно знать при монтаже, что короб должен маскировать лишь одно отверстие вентиляции. Второе же должно быть открытым, а внешней вид данному отверстию придается при помощи решетки. Возникают ситуации, когда может понадобится восстановление вентиляционного короба на кухне

Как правило, необходимость в проведении таких работ возникает при неграмотной изначальной установке вентиляционной системы (короба)

Возникают ситуации, когда может понадобится восстановление вентиляционного короба на кухне. Как правило, необходимость в проведении таких работ возникает при неграмотной изначальной установке вентиляционной системы (короба).

Дизайн кухни с вентиляционным коробом

К примеру, кухня с вентиляционным коробом в углу, для экономии может иметь укороченный вариант воздуховода. Если вы чувствуете, что в кухне стали появляется посторонние запахи, а вентиляция не может функционировать как раньше, тогда восстановление вентиляционного короба – неизбежно.

При проведении ремонта и монтажных работ учтите, что демонтаж вентиляционного короба (в многоквартирных домах) запрещен!

Дизайн кухни с наличным вентиляционным коробом спроектировать и воплотить в жизнь несколько сложнее. Если кухня производится на заказ, проблем не будет, но при покупке готовой модели – вы рискуете потерять ее первозданный вид.

Первый вопрос, который возникает при ремонте, как обыграть вентиляционный короб на кухне? Зачастую, вентиляционный короб отлично скрывается при помощи дополнительной обшивки гипсокартонном.

Кухня с вентиляционным коробом по центру может быть обыграна при помощи заказа дополнительного фурнитура, который скроет все технические сооружения и дополнительно добавить место для хранения кухонных мелочей. Дизайн кухни с вентиляционным коробом в углу, так же позволяет сделать выбор между кардинальным скрытием (гипсокартонном) либо при помощи специальной полки.

Главное при проведении данных монтажных работ спросить совета мастера, и обратится в эксплуатационную контору, для получения разрешения на такую модернизацию.

Советы при установке

Если человек чётко определился с покупкой данной системы, то вопрос “где купить пластиковый воздуховод” отпадёт сам собой.

Хочется напоследок дать лишь несколько советов, которые будут не лишними при монтаже:

  • при установке обработать короба, вспомогательные элементы, крепления, специальным веществом – антистатиком;
  • во время подсчёта общей сметы рекомендуется приобретать крепёжных и других материалов на 5-10 % больше;
  • гибкая гофра должна крепиться без запаса, иначе она может подвергнуться процессу растяжки, что в свою очередь снизит технические характеристики продукта.

Чем хороши пластиковые вентиляционные каналы для кухонной вытяжки

Начать следует с того, что такие воздуховоды удобны в монтаже и имеют различную форму, что позволяет разместить их практически в любом месте

Кроме того, они достаточно легкие, что тоже немаловажно. Ну и наконец, самое основное их преимущество – сравнительно низкая стоимость. Форма канала зависит от предпочтений хозяина, но есть один нюанс, о котором следует упомянуть именно в начале статьи

Форма канала зависит от предпочтений хозяина, но есть один нюанс, о котором следует упомянуть именно в начале статьи.

Важно! Размеры, как и форма воздуховода зависят от производительности вытяжки. Для большинства из них (на небольших кухнях) вполне достаточно плоского вентиляционного пластикового воздуховода, который полностью виден только сверху навесных шкафчиков. Если же необходима большая пропускная способность, то придется использовать пластиковые трубы для вентиляции

Если же необходима большая пропускная способность, то придется использовать пластиковые трубы для вентиляции.

Сами же воздуховоды могут быть цельными либо гибкими. И у каждого из этих видов есть свои как достоинства, так и недостатки, которые мы и постараемся рассмотреть по ходу нашего обзора. К тому же, нужно понять, что еще требуется для монтажа системы кроме воздуховода из пластика. Главное сейчас разложить все по полочкам, чтобы суть стала понятна даже тем, кто никогда в жизни не сталкивался с подобной работой.

Общая информация о пластиковых вентиляционных трубах

Первое, о чем нужно сказать – это размер. Производитель предлагает различные пластиковые трубы вентиляции: от совсем маленьких до действительно огромных. Но, если мы говорим о вытяжке в квартире, слишком большие воздуховоды можно опустить. Хотя при строительстве частного дома они и могут пригодиться.

Чем удобна вентиляция из пластика, так это тем, что имеет небольшой вес (о чем уже упоминалось). Это позволяет производить ее монтаж даже в одиночку. Если сравнивать с другими материалами, то можно с уверенностью сказать, что воздуховоды из оцинкованной стали весят почти в 2 раза больше, а значит и монтировать их будет сложнее.

Конечно же, подобные изделия, как и любые другие имеют свою классификацию. И заключается она не только в размерах, но и в других различных параметрах. Хотя на габаритах мы еще остановимся более подробно. А сейчас предлагаем углубиться именно в вопрос классификации вентиляционных пластиковых труб.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

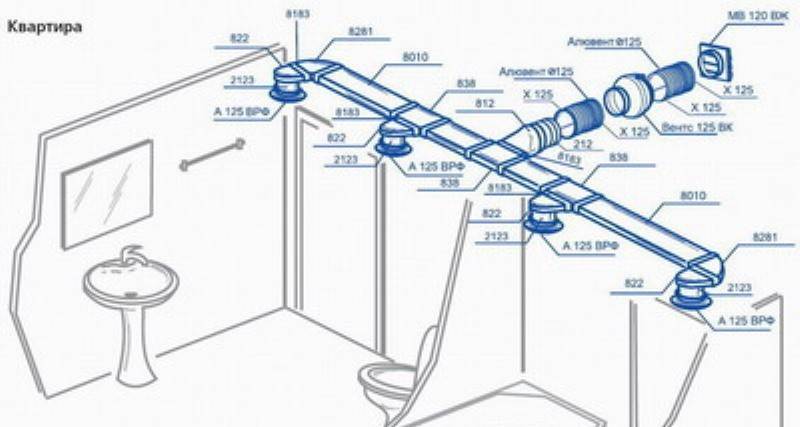

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://www.youtube.com/watch?v=NBTsJcOpEWU

Комплектующие

Шкаф управления вентилятором оборудован блоком питания, контроллерами, преобразователями и большим количеством включателей/выключателей. Выключатели, в свою очередь, имеют подключение к электрокалориферам, рекуперационным устройствам, вентиляторам, водяным нагревателям и холодильным установкам. Обязательным элементом щита является блок ручного управления, принимающего на себя функции регулирования и контроля в случае отказа или сбоя автоматики. Кроме того, все шкафы оснащаются датчиками экстренной сигнализации, срабатывающей в случае аварийной либо предаварийной ситуации.

Особую роль в осуществлении контроля за работой вентсистем играют датчики, являющиеся своего рода рецепторами, и собирающие информацию о работоспособности каждого узла. С их помощью можно получить наглядную картину загрязнения воздушных потоков, их температуры и влажности, а также скорость движения воздушных масс и частоту вращения лопастей вентилятора. Температурные датчики выпускаются как в цифровом, так и в аналоговом вариантах, и при изменении температурного режима внутри системы способствуют переключению всей установки на другой режим. По такому же принципу работают и датчики влажности. Полученная датчиками информация уходит на автоматические регуляторы, которые, в свою очередь, выполняют корректировку работы ключевых узлов вентиляционных систем.

По месту расположения датчики делятся на внешние и внутренние. Первые нередко называют атмосферными и устанавливают с наружной стороны зданий. Внутренние, в свою очередь, подразделяются на канальные и поверхностные модели. Канальные устанавливают внутри воздуховодов на стенках либо поперёк движения воздушных масс. Поверхностные размещаются на поверхности узлов и осуществляют снятие параметров с данных устройств.

Не менее важным элементом шкафов управления являются контроллеры. Приборы принимают информацию, приходящую с датчиков, и занимаются её обработкой в автоматическом режиме. После обработки параметров контроллеры посылают сигнал основным узлам вентустановок, таким как вентиляторы, калориферы, холодильные установки, после чего те изменяют свой рабочий режим. Функционально контроллер может либо обслуживать несколько устройств, либо взаимодействовать только с одним из них. Универсальные модели часто оснащены микропроцессорами, что делает их менее громоздкими и позволяет без труда разместить в небольшом шкафу или на стенде.

Ещё одним элементом комплектации щитов являются преобразователи частоты вращения лопастей вентилятора. Благодаря этим устройствам можно регулировать количество оборотов двигателя, чем значительно сокращать количество потребляемой установкой электроэнергии. Помимо экономии средств, это приводит к существенному уменьшению износа деталей вентилятора и продлевает общий срок эксплуатации вентиляционной установки.

(голосов пока нет)

Предназначение воздуховодов

Воздуховод – это один из основных элементов вентиляционной системы, предназначение которого – перераспределять воздух, обеспечивая как его приток в помещение, так и вытяжку из него. Вентиляция, при этом, может быть и естественной, и принудительной – с помощью специальных устройств.

Воздуховоды применяются не только для вентиляции, но и чтобы обеспечивать циркуляцию воздушных масс при:

  • Воздушном отоплении.
  • Кондиционировании воздуха.
  • Транспортировании воздуха с технологической целью.

В зависимости от их предназначения, может использоваться разнообразный материал для воздуховодов – черная или оцинкованная сталь, алюминиевая фольга, армированная стальная проволока, полиэстеровая пленка, комбинированные материалы или пластик. Наиболее востребованными в домашнем обиходе являются именно пластиковые вентиляционные короба.

Воздуховоды из пластика: из каких материалов делают

Под словом «пластик» скрывается целая группа материалов с разными свойствами и эксплуатационными характеристиками. Вентиляционные короба делают из таких пластмасс:

  • ПВХ (поливинилхлорид). Имеет широкий температурный режим эксплуатации от -30°С до +70°С. Воздуховоды ПВХ могут устанавливаться в неотапливаемых помещениях.
  • ПВДФ (фторопласт). кислотостойкий материал с широким температурным диапазоном — от -40°С до +140°С.

    Пример вентиляции из пластиковых вентиляционных труб в ванной

  • ПП (полипропилен). Отличается повышенной стойкостью к химическим воздействиям (переносит кислоты, щелочи, органику).
  • ПНД (полиэтилен низкого давления). Этот материал отличается повышенной гибкостью, его сложнее повредить механически, но не переносит низких температур.

При выборе пластиковых воздуховодов стоит ориентироваться на характеристики пластмасс. Например, для подключения кухонной вытяжки лучше использовать полипропиленовые воздуховоды. Если температура отводимого воздуха высокая, подходят воздуховоды ПВХ или ПВДФ. Для разводки вентиляции по жилым и остальным техническим помещениям вполне подойдут короба из полиэтилена.

Что представляет собой пластиковый короб

Все существующие системы вентиляции используют несколько разновидностей пластиковых воздуховодов:

  • Жесткие трубчатые каналы, круглого, овального или прямоугольного сечения, именуемые в просторечии коробами за внешний вид;
  • Гибкие воздуховоды или просто гофры, фото;
  • Специальная арматура для крепления и стыковки различных участков вентиляции;
  • Управляющие элементы, к ним относят пластиковые спрямляющие решетки, дефлекторы, конфузоры и обратные клапаны.

К сведению! Для обустройства домашних систем принудительного воздухообмена преимущественно используют короба для вентиляции пластиковые, обычно из поливинилхлорида или  полипропилена.

Для гаражей, мастерских, промышленных объектов общей категории, транспортных средств и подземных коммуникаций могут применяться композитные высоконапорные пластиковые короба и трубы, армированные стеклопластиковыми вставками и сетками. В квартирах и частных домах использование промышленных систем вентиляции, как правило, не имеет смысла. Сечение такого короба значительно превышает потребную величину, а сама система вентиляции рассчитана на большую скорость движения воздуха, поэтому всегда тяжелее и имеет непривлекательный внешний вид.

Способы маскировки вентиляционного короба

Используя нехитрые методы, вентиляция будет надежно замаскирована. Одним из способов станет укрытие его за элементами мебели. После установки шкафов, невозможно будет догадаться о его наличии.

Дизайн кухни с вентиляционным коробом требует особого подхода и нестандартного решения проблемы неудачной планировки.

В широкой кухне, когда есть угловой выступающий элемент – поможет вариант приобретения мебельного гарнитура, выполненного буквой Г. При незначительной выступающей опоре, короб находящийся над кухонным гарнитуром усилит маскировку.

Функциональное укрытие короба

Существуют различные способы, позволяющие преобразить элемент вентиляции в функциональный предмет. Смастерите компактные полочки на плоском коробе. Они будут выполнять полезные задачи: подойдут для хранения различных емкостей, неглубокой посуды.

Лучше не маскировать, а повышать функциональность.

Закрепив кронштейн на конструкцию, идущую вдоль стен, он послужит опорой для плазменного монитора.

Оригинально оформить кухонное пространство даст возможность барная стойка, имитация камина. Такое исполнение одновременно выступит в роли маскировки, внесет уюта, облагораживая дом.

Можно превратить короб в подставку для телевизора.

Вентиляционный короб в качестве декорации

Выступающую часть вентиляции не обязательно прятать, ее можно удачно декорировать. При этом понадобятся обычные материалы. В первую очередь нужно определиться с желаемым стилем. Возможная отделка короба.

Повесить доску для рисования. Для получения необычной атмосферы, короб покрывается специальной грифельной краской. У вас получится плоскость для написания напоминаний своим членам семейства.

На ней найдется место для составления меню.

  • Зеркальные поверхности – обклейте короб с помощью зеркал, специальных отражающих панелей. Это поможет визуально расширить пространство.
  • Мозаика – отделочный материал подходит для создания направления кантри, прованс. Можно выложить всю конструкцию, посередине, металлической мозаикой, которая создаст стилистику для любителей хай – тек. Сочетание различных абстрактных рисунков, красочных узоров – получится внести изюминки обстановке.
  • Моделирование интерьера, напоминающего отделочный натуральный камень – оклейка поверхности плиткой, которая внешне напоминает кирпичную кладку. Крепится она с помощью клеящего состава. По желанию плитка выкладывается по всему периметру стены, отдельно на коробе. Оригинально смотрится покрытие цементным раствором с эффектом неровностей.
  • Кафель – размещение короба вровень кухонного фартука позволит обшить плиткой одного оттенка, разбавить цветной палитрой. Бордовый оттенок придаст игривости. Подойдет применение плитки однородной стилистики разного нанесения изображения.
  • Колонна аутентичности – смелое декоративное оформление, позволяющее сотворить средиземноморский стиль у себя в квартире.

Увеличить эффект поможет фактурная штукатурка или отделка камнем.

Требования, обязательные к исполнению

При монтаже воздуховодов разных типов необходимо неукоснительно соблюдать следующие требования:

  • гибкие каналы подлежат полному растяжению
  • провисание каналов из-за возможной потери давления не допускается
  • необходимо обеспечить заземление каналов для снятия статического заряда
  • гибкие и полужесткие воздуховоды могут использоваться только до высоты 2 этажей
  • в цокольных участках зданий, подвалах, подпольях и других местах возможного контакта с грунтом допускается установка только жестких каналов
  • траектория воздуха внутри канала имеет спиральную конфигурацию, что следует учитывать при проектировании системы
  • радиус поворота каналов должен быть не менее двойного диаметра трубы
  • проход через стены выполняется только при помощи специальных приспособлений
  • использование поврежденного при монтаже воздуховода не допускается

Монтаж производится по одному из двух вариантов:

  • каждое помещение имеет собственный воздушный канал
  • проводится единый воздуховод с ответвлениями для всех помещений

Выбор наиболее удобного варианта обусловлен конфигураций помещений, расположением комнат и особенностями размещения оборудования, элементов конструкции, положением коммуникаций и т.д

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

  • Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
  • Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
  • Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
  • Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

  • экологической безопасностью;
  • механической прочностью;
  • пластичностью;
  • устойчивостью к воздействию химически активных и органических веществ;
  • стойкостью к перепадам температур;
  • небольшим удельным весом;
  • влагостойкостью;
  • не подвержены коррозии;
  • просты в монтаже и обслуживании;
  • большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
  • широкой цветовой палитрой;
  • доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

  • низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
  • Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

  1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
  2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
  3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Расчет воздуховода

Для расчета сечения воздуховодов специалисты предварительно составляют общую схему воздухопроводной сети и вычисляют необходимый объем воздухообмена (м3/ч).

Формула расчета сечения воздуховода выглядит следующим образом:

S = L / 3600 V

где S – площадь сечения воздуховода (круглого либо прямоугольного), м2

L – необходимый объем воздухообмена, м3/ч

V – скорость воздуха в канале, м/с

3600 – коэффициент для согласования единиц (часы и секунды)

Диаметр круглого воздуховода высчитывается по формуле:

Размеры прямоугольного воздуховода высчитываются по формуле:

S = A x B

где А и В – это ширина стен воздуховода, м

Среди имеющихся в ассортименте труб и коробов необходимо выбрать те каналы, которые соответствуют либо незначительно превышают расчетное значение.

В жилых и офисных помещениях скорость воздуха в каналах ограничивают на уровне 3 – 4 м/с, поскольку при более высокой скорости шум от вентиляции будет весьма ощутимым. В магистральных каналах, к которым подсоединяется вентустановка, скорость потока может достигать 6 – 8 м/с, так как сечение присоединительного фланца ограничено размерами вентиляционного оборудования. В случае, когда скорость потока превышает 8 м/с или шум от магистрального воздуховода попадает в жилые помещения, скорость можно уменьшить, установив более широкий канал – в этом случае он соединяется с фланцем вентиляционной установки через переходник.

В таблице ниже приведены данные по расходу воздуха в круглых и прямоугольных воздуховодах при разных скоростях движения воздуха.

Чтобы максимально снизить уровень шума от системы вентиляции, можно использовать низкоскоростные воздуховоды с сечением больше, чем необходимо из расчетов. Однако такие каналы занимают слишком много пространства и экономически нецелесообразны.

Преимущества и недостатки изделий из пластика

Воздуховоды из пластика не зря пользуются такой популярностью, ведь они обладают уникальными достоинствами:

  • Стойкость к коррозии. Если гофрированный металлический воздуховод, так часто используемый для организации вытяжки, быстро поддается коррозии, то пластиковые изделия в этом плане обладают гораздо большей стойкостью;
  • Гладкая внутренняя поверхность. Пластиковые изделия не имеют шероховатостей на внутренних стенках. Гладкая поверхность снижает сопротивляемость воздушному потоку, что повышает эффективность вытяжки или вентиляции. Такой воздуховод менее шумный. Он, после соответствующей обработки, не притягивает пыль, а это снижает частоту мероприятий по очистке системы и позволяет сэкономить на ее обслуживании;
  • Низкая стоимость. Пластиковые конструкции довольно дешевы. К тому же такие воздуховоды экономичны и в эксплуатации;
  • Простой монтаж. Нарезать, подкорректировать пластиковые трубы можно перед их установкой;
  • Безопасность. Пластиковые воздуховоды экологически чисты, они не содержат вредных добавок и безопасны для окружающей среды;
  • Удобство транспортировки. Простота транспортировки достигается за счет их прочности и легкости;
  • Универсальность. Они подходят и для вытяжки, и для вентиляции, и для других систем. Могут эксплуатироваться при температуре от -40 до +90 градусов. Прямоугольные, жесткие, гибкие – их применение почти не ограничено;
  • Долговечность. Срок службы труб из полипропилена достигает 50 лет, изделий из ПВХ – 100 лет;
  • Прочие уникальные качества. Конструкции отличаются стойкостью к износу, воздействию влаги, ультрафиолетовому излучению. Могут эксплуатироваться в агрессивной химической среде.

Пластиковые соединительные элементы

Нет ничего совершенного, и рассматриваемые воздуховоды так же не лишены недостатков. Основной их минус – низкий уровень огнестойкости.

Этот ограничивающий фактор часто заставляет предпочесть надежность металла всем плюсам пластика. По этой причине такой воздуховод редко применяется для промышленной вентиляции в пожароопасных отделах. Также воздуховоды довольно сложно монтировать в частных домах, в которых есть паровая защита.

Несмотря на свои недостатки, воздуховоды очень востребованы и широко эксплуатируются в самых разных отраслях. Специалисты уверены, что при качественном монтаже воздуховод прослужит очень долго и обеспечит эффективную работу вентиляционной системы.

Срок службы некоторых изделий может достигать ста лет. Они идеальны для монтажа в жилых домах. Пластик, благодаря своим уникальным качествам, уже давно занял лидирующее место в организации множества видов систем коммуникаций.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
