Обратный клапан для водонагревателя: подробное описание зачем обратный клапан нужен

Защитные функции предохранительного клапана

В процессе нагревания воды в накопительном баке водонагревателя происходит увеличение ее объема. В замкнутой системе, согласно законам термодинамики, с повышением температуры вещества растет и уровень давления.

Для осуществления контроля величины температуры воды в бойлерах производители устанавливают на выпускаемые изделия терморегуляторы и термостаты. Если же данные устройства  выйдут из строя, то произойдет вскипание воды в баке, что приведет к ощутимому повышению давления и еще большему разогреву жидкости.

Лавинообразное протекание описанного процесса, в конце концов, приведет к образованию трещины в стенках накопительной емкости, через которую выльется некоторая часть горячей воды. Освободившееся место тут же заполнится холодной водой, поступающей из водопроводной системы.

Это приведет к моментальному закипанию всей жидкости в баке, сопровождающемуся выделением огромного количества пара и, как следствие, взрыву емкости, распирающейся под его воздействием.

Предохранительный клапан не позволит давлению превысить допустимые значения путем сброса части жидкости в канализационную систему.

https://youtube.com/watch?v=PmFOB-1xMWY

Помимо обеспечения целостности оборудования при возникновении критических ситуаций предохранительные клапаны выполняют еще несколько важных функций, к числу которых можно отнести:

• недопущение возврата нагретой воды из бойлера обратно в водопровод;
• сглаживание скачков давления холодной воды на входе в бак водонагревателя, что предотвращает возможность возникновения гидроударов;
• сбрасывание излишков жидкости из бака в момент критического повышения показателей температуры и давления;
• предоставление возможности слива воды из накопительной емкости водонагревателя для планового проведения профилактического обслуживания и необходимого ремонта.

Клапаны, которые выпускают производители в настоящее время, могут иметь разнообразную конструкцию. В комплект вместе с основным изделием могут входить  манометры, различные запорные вентили и др.

При выборе предохранительного клапана для бойлера следует учитывать тот факт, что приобретаемое устройство должно соответствовать параметрам эксплуатирующейся системы горячего водоснабжения в доме.

На схеме наглядно представлено устройство предохранительного клапана для водонагревателя (бойлера), все элементы которого снабжены указателями с надписями

Проверка работоспособности клапана

Первый способ: определить можно визуально. Достаточно включить водонагреватель. Работающее изделие – начинает капать вода. Для удобства монтируется на дренажном выходе шланг с прозрачной поверхностью. Конец его выводится в канализацию или рядом стоящую посуду.

Второй способ: используется рычаг. С его помощью осуществляется принудительное сливание воды. Этот способ пригодится, если забилось отверстие входа разными частицами мусора, ржавчиной. Слив небольшого количества воды вручную в равные промежутки времени позволит убедиться, что клапан работоспособный.

Как правильно выбрать изделие

Покупку предохранительного клапана совершают с учетом некоторых параметров:

• на какую температуру срабатывает изделие;
• размер резьбы;
• заданное для клапана давление. Если на корпусе не указан параметр, то необходимо узнать у продавца. Купленное изделие с величиной давления в большую сторону, приведет к взрывоопасной ситуации;
• наличие на изделии ручки принудительного слива.

Из большого количества конструкций специалисты советуют выбирать изделие с пружиной. Его отличает надежность. Такой механизм способен выдерживать давление жидкости.

Рекомендуется остановить выбор на изделии низкого или полного подъема, если говорить о его пропускной способности. Открытый тип предохранительного клапана выбирается в том случае, если лишняя вода выливается в атмосферу. Если в специальный шланг, то предпочтение отдается закрытому типу клапана.

Установка изделия

Современные модели бойлеров в продажу поступают с монтированным в них предохранительным клапаном.

Если изделие отсутствует, то рекомендуется его поставить на место:

• Водонагреватель отключается от сети.
• Сливается из него жидкость. Ее не должно быть в бойлере.
• На трубопроводе с холодной водой устанавливается клапан. Для работы необходимо приготовить ключ, ленту ФУМ.
• Проверяется правильность установки: поток воды должен совпадать со стрелкой на стенке конструкции.

Рекомендации по эксплуатации

Нельзя монтировать запорные механизмы в промежутке между предохранительным клапаном и входом в накопительный водонагреватель.

Фиксация клапана проводится на расстоянии, не превышающем 2 метра от входа в бойлер.

Как установить клапан на водонагреватель

Выбираем нужную модель

Как правило, хорошие бойлеры поступают к потребителю укомплектованными предохранительным клапаном требуемого параметра.

Если нет, или при необходимости замены, придется покупать его самостоятельно. Стоят они недорого, 250-400 рублей в зависимости от модели.

Если с резьбовой частью особых проблем не возникает (практически все клапана имеют резьбу ½ дюйма), то рабочее давление клапана – та величина, на которую обращают особое внимание. Нужную величину давления необходимо уточнить руководстве по эксплуатации своего нагревателя

Нужную величину давления необходимо уточнить руководстве по эксплуатации своего нагревателя.

Если приобрести клапан с меньшим показателем давления – из него будет постоянно течь. Если выбрать значение больше допустимого – клапан может не спасти от больших неприятностей при перегреве бойлера.

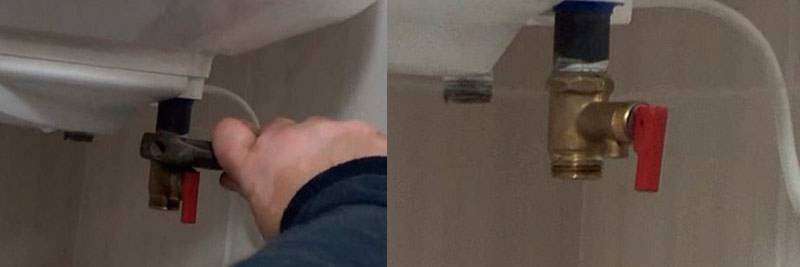

Как правильно установить

• Перед установкой предохранительного клапана для бойлера, сам прибор должен быть отключен, а вода из него слита.
• Клапан устанавливается на входе холодной воды в нагреватель. Процесс несложен – обычная «запаковка» ключом на 3-4 оборота с использованием уплотнителей (фум-ленты или пакли, как кому нравится). Вторым резьбовым концом клапан стыкуется с водопроводной холодной системой.

  В обязательном порядке проконтролировать направление поступающей воды – на корпусе клапана оно отмечено стрелкой.

• Если давление в водопроводе не отличается стабильностью, бывает чрезмерно повышено, лучше будет поставить до клапана еще и водный редуктор.
• Не всем нравится то, что из клапана время от времени начинает подтекать вода. Это – вполне нормальное явление, говорящее, что прибор справляется со своей прямой задачей. Разумно будет дренажный патрубок соединить гибким шлангом с канализационной системой. Шланг должен быть прозрачным, чтобы можно было визуально оценивать работоспособность клапана.

Иногда предпринимаются попытки спрятать клапан с глаз долой, разместив его подальше от нагревателя. Такой подход тоже возможен, но при соблюдении двух условий:

1. Между клапаном и входом в бойлер категорически запрещено устанавливать запорные устройства.
2. Длинный вертикальный участок водопровода сам по себе повысит давление на клапане, и может начаться абсолютно ненужное «холостое» подтекание. Во всяком случае, между клапаном и бойлером должно быть не более 2 метров.

Что делать, если воды вытекает через дренажный патрубок слишком обильно, даже сильно не нагревшись?

Возможно, давление в водопроводе слишком высоко (хотя это бывает чрезвычайно редко) – в этом случае поможет установка редуктора.

Следует, кроме того, проверить – возможно, приобретен клапан со слишком низким показателем давления, не соответствующий модели нагревателя. Если и здесь все в норме – значит «подсела» пружина клапана, и его следует поменять.

Больше опасений должно вызывать то, что клапан всегда и при любых обстоятельствах сухой.

Если даже на максимальном нагреве из него никогда не показывалось и капли воды, с большой долей вероятности можно говорить о его неисправности, засорении или заклинивании. Лучше не рисковать, и приобрести новый.

Несложная установка этого абсолютно недорогого устройства и обезопасит жизнь и здоровье хозяев дома, и сохранит их имущество, и продлит срок безаварийной эксплуатации водонагревателя.

Обвязка клапана в системе бойлера

Накануне инсталляции предохранительного устройства в системе защиты электрического нагревателя, его требуется отключить, и полностью сдренировать воду. Подрывные устройства устанавливают на входе исходной воды в емкость.

Сантехнический процесс очень простой, доступен домашнему мастеру любой квалификации. Запаковывают клапан ключом на 5 оборотов с применением уплотнителей. Вторым резьбовым выходом устройство стыкуется с водяными трубами.

Куда ставить предохранительный клапан

Многие пользователи задаются вопросом, куда ставить такое защитное устройство. Клапан ставится в разрыв водопровода, после задвижки на водопроводе и входным патрубком в нагреватель.

Другую запорно-регулирующую арматуру на этом промежутке не устанавливают. Предельный промежуток от входного патрубка в электробойлер до предохранительного устройства до 250 см.

Для многих модификаций разработана вертикально ориентированная установка конструкции, когда вода обязана двигаться снизу вверх. Нужное направление городской воды обозначено стрелкой на корпусе. К дренажному штуцеру на защитном устройстве подключается прозрачный ПХВ-шланг для вывода в систему водоотведения.

Для водопроводных сетей, которые страдают от скачков давления, рекомендуется установить редуктор. В процессе нагрева воды из защитного устройства подтекает вода, поэтому чтобы не заливать водой окружающее пространство устанавливают дренажный гибкий шланг.

Шланг лучше выбрать прозрачным, чтобы возможно было зрительно оценить функциональность защиты. Порой пользователи стараются убрать клапан подальше от подогревателя с обозрения.

Подобный вариант также допускается, при выполнении 2-х обязательств: на линии между защитным устройством и входом воды категорически воспрещено ставить запорно-регулирующую арматуру, нужно избегать длинных вертикальных участков водопроводных труб, поскольку они создают дополнительное давление на клапан, в результате чего может начаться процесс «холостого» подтекания.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно. А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Как контролировать температуру

Термостат можно напрямую соединять с сервоприводом.

Возможно два варианта контроля температуры теплого пола:

• посредством узла подмеса;
• посредством сервоприводов.

Если вы регулируете температуру теплоносителя через узел подмеса, то изменяется степень нагрева всех без исключения помещений. В данном случае температура воздуха зависит от площади помещения и схемы разводки, иными словами, тепловой мощности контура. Сделать так, чтобы в разных комнатах была нужная температура, не представляется возможным.

Это такие электрические краны, которые перекрывают циркуляцию теплоносителя, когда это необходимо. Команды сервоприводу подаёт термостат, а он узнаёт когда это делать, получая данные от датчиков температуры, которые контролируют:

• степень прогрева стяжки;
• степень нагрева воздуха.

Практика показывает, что нужно ставить датчики в стяжку. Вы ставите температуру на 28 градусов и ждете, когда система стабилизируется. Ориентируясь на показания термометра, вносите корректировки. Да, таким образом система будет работать без учета погодных условий, но все равно с водяными ТП добиться полной автоматизации контроля температуры в помещении практически нереально. Контур очень инертный, если поставить воздушный датчик температуры перепады будут очень чувствительные, так как стяжка долго греется и долго остывает

Чем так важен предохранительный клапан на водонагревателе

Чтобы понять важность этого предохранительного устройства, нужно ознакомится с его устройством и принципом действия

Как устроен предохранительный клапан

Устройство предохранительного клапана для водонагревателя достаточно простое. Конструктивно это два цилиндра с общей полостью, расположенных перпендикулярно друг к другу.

• Внутри большого цилиндра размещен тарельчатый клапан, поджатый пружиной, обеспечивающий свободное поступление воды в одном направлении. По сути – это всем знакомый обратный клапан. Цилиндр с обоих концов заканчивается резьбовой частью для подключения клапана к обогревателю и системе труб.
• Второй цилиндр, размещенный перпендикулярно, меньше по диаметру. Он с внешней стороны заглушен, а на его теле сделан сливной (дренажный) патрубок. Внутри него также размещен тарельчатый клапан, но с противоположным направлением срабатывания.

Нередко это устройство оснащено ручкой (рычагом), позволяющей принудительно открывать дренажное отверстие.

По какому принципу действует клапан

Принцип действия предохранительного клапана прост.

Давление холодной воды в водопроводе отжимает «тарелку» обратного клапана и обеспечивает наполнение емкости нагревателя.

По заполнению бака, когда давление внутри него превысит внешнее, клапан закроется, а по мере расхода воды вновь будет обеспечивать своевременное ее пополнение.

Пружина второго клапана более мощная, и рассчитана на повышенное давление в емкости бойлера, которое обязательно возрастает по мере нагрева воды.

Если же давление превышает максимально допустимое значение, пружина сжимается, приоткрывая дренажное отверстие, куда сливается излишек воды, тем самым выравнивая давление до нормы.

Важность нормальной работы клапана

Возможно, описание устройства и принципа действия клапана не внесло полной ясности в вопрос о его крайней важности. Попробуем смоделировать ситуации, к чему может привести его отсутствие. Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды

Итак, допустим на входе в нагреватель нет клапана, перекрывающего обратный отток подаваемой в бак воды.

Если даже давление в водопроводной системе стабильно, правильно работать прибор не будет. Объясняется все просто – по законам термодинамики при нагревании воды в баке с неизменным объемом обязательно растет давление.

В определенный момент оно превысит напор подачи, и начнет происходить сброс нагретой воды в водопроводную систему.

Горячая вода может пойти из холодных кранов или поступать в бачок унитаза.

Терморегулятор в этом случае продолжает исправно работать, и ТЭНы потребляют дорогостоящую энергию впустую.

Еще критичней сложится ситуация, если вдруг давление в водопроводной системе по тем или иным причинам упадет, что практикуется достаточно часто, например, при снижении нагрузки на водонапорных станциях в ночное время.

Или если трубы окажутся пустыми в результате аварии или проведения ремонтных работ. Содержимое бака бойлера банально сливается в водопровод, и ТЭНы греют воздух, что неминуемо приводит к их быстрому перегоранию.

Могут возразить, что автоматика должна предотвратить холостую работу нагревателя. Но, во-первых, не во всех моделях такая функция предусмотрена, а во-вторых, и автоматика может дать сбой.

Казалось бы, чтобы избежать подобных ситуаций, можно ограничиться установкой обычного обратного клапана? Некоторые «умники» так и поступают, не осознавая до конца, что этим самым они буквально «закладывают бомбу» в свое жилище.

Страшно представить, что может случиться при выходе из строя терморегулятора.

Вода доходит в баке до температуры кипения, и так как выхода из замкнутого объема нет, давление растет, а при повышенном давлении точка кипения воды становится значительно больше.

Хорошо, если закончится растрескиванием эмали на внутренней части бака – это будет самое меньшее зло.

При падении давления (образование трещины, открытый кран и т.п.) точка кипения воды падает вновь до нормальных 100 градусов, но температура внутри – значительно выше.

Происходит мгновенное вскипание всего объема жидкости с образованием огромного количества пара, и в результате – мощнейший взрыв.

Всего этого не случится если установлен исправный клапан. Итак, резюмируем его прямое назначение:

1. Не допускать обратного тока воды из емкости нагревателя в водопроводную систему.
2. Сглаживать возможные скачки давления в водопроводе, в том числе – гидравлические удары.
3. Производить сброс излишков жидкости при ее нагревании, удерживая таким образом давление в безопасных рамках.
4. Если клапан оснащен рычагом, его можно использовать для слива воды из водонагревателя при проведении его техобслуживания.

Как «врезаться» в трубу холодного водоснабжения?

Одна из главных задач – врезать тройник в холодную трубу. Варианты решения этого вопроса различные – все зависит и от материала самой трубы, и от места ее расположения.

Металлическая труба

Самый трудоемкий, пожалуй, случай, который потребует специальных навыков и инструмента. Вопрос сварных работ рассматривать не будем – такой подход в условиях квартиры практически не применяется.

• Вариант первый – когда есть возможность трубу обрезать и произвести нарезку на обоих концах нужной резьбы ½ дюйма. В этом случае можно будет установить тройник через обычный сантехнических сгон, либо запаковать с помощью специальных муфт с накидными гайками – «американками».

• Второй вариант, когда расположение трубы исключает возможность применения инструмента для нарезки резьбы (плашки с держателем). В этом случае придется воспользоваться специальной ремонтно-монтажной обоймой с отводом, которую нередко в среде сантехников именуют «вампиром». Это чугунная или латунная разборная конструкция с резиновой прокладкой внутри и тройниковым перпендикулярным отводом и переходом на внутреннюю или внешнюю резьбу.

А это — схема ее установки

Труба тщательно зачищается от старой краски и ржавчины. Затем в нужном месте на трубе с заранее перекрытой водой высверливается радиальное отверстие с диаметром, соответствующим отверстию на муфте. Слишком большое отверстие негативно повлияет на прочностные характеристики трубы. Слишком малое – быстро зарастет грязью. Намечая центр отверстия, обязательно учитывают дальнейшее направление прокладки магистрали к бойлеру.

Муфта одевается через резиновую прокладку и крепко стягивается штатными болтами. Теперь от ее резьбовой части можно продолжать прокладку любого типа труб.

Металлопластиковая труба

Тройник для металлопласта

Самый простой, пожалуй, вариант, который потребует только гаечных ключей и резака. В нужном месте труба разрезается с учетом длины тройника. Затем устанавливается на компрессионные штатные фитинги сам тройник, с выходом на внешнюю или внутреннюю резьбу, либо с таким же фитинговым выходом, если планируется и дальше вести металлопласт.

Полипропиленовая труба

Здесь потребуется особый подход. Чтобы вварить тройник с помощью специального паяльника необходим определенный «разлет» участков трубы для одновременного соосного прогрева. Можно, конечно, пойти по пути установки «вампира», но рисковать все же не стоит. Лучше вырезать участок трубопровода, а затем спаять съемную конструкцию с тройником и переходами на муфты—«американки». Пусть это несколько дороже, зато надежность врезки будет гарантирована.

Аналогичным образом поступают и при врезке трубы с горячей водой, если планируется ее подключение к внутренней квартирной сети горячего водоснабжения.
