Стабилизатор тяги
Плохая тяга в дымоходе газового котла в основном зависит от загрязненности канала и работы встроенной в котел вытяжки. Но с твердотопливными котлами, дровяными печами и каминами ситуация намного сложнее. На эффективность работы данного оборудования влияет множество факторов, а главное движение воздуха втрубе. Плохой воздуховод в печи, приводящий к обратной или сильной тяге, явление не из приятных. При большом выходе воздуха увеличивается расход топлива и снижается КПД работы котла.
Регулятор тяги дымохода создает дополнительную подачу воздуха в дымовой канал определенными дозами. Такое устройство можно приобрести и смонтировать в систему воздуховода, а можно изготовить самостоятельно. Стабилизатор тяги дымохода в заводском исполнении имеет встроенный датчик, регулирующий положение предохранительной заслонки, которая предотвращает создание в дымовом канале избыточного давления.
https://youtube.com/watch?v=mffZU2TfA4U
Принцип работы регулятора тяги очень прост. Клапан открывается и закрывается в зависимости от силы тяги, позволяя таким образом стабилизировать давление в дымоходе. Такой способ позволяет получить равномерную вытяжку в любое время года при различных погодных условиях. Можно выделить 7 основных преимуществ стабилизатора:
- безопасность и увеличение циркуляции воздуха в помещении;
- понижение уровня угарных газов;
- возможность действия при естественной и принудительной вытяжке;
- дымоход не нагревается при равномерном сгорании топлива;
- отсутствие запаха дыма;
- равномерный отвод отработанных газов, даже при сильных порывах ветра;
- уменьшение теплопотерь и экономия топлива на 15%.
В связи с простотой конструкции, можно собрать стабилизатор тяги дымохода своими руками. Для этого потребуется труба из нержавеющей стали, с внутренним диаметром в 115 мм. Изготовить ее можно самостоятельно сварив из листа нержавейки и зачистив шов. Далее прорезается отверстие для клапана, равное 15% от диаметра основной трубы.
В месте установки заслонки ставится фиксатор, выполненный из стального прута и ограничителя. Один конец поворотной оси фиксируется, с другой, она выступает на 10-15 см и к ней крепится ручка управления.
Установить подобный стабилизатор можно на удобный промежуток дымохода при помощи хомутов, а так же непосредственно рядом с котлом. Данное устройство усиливает тягу в дымоходе за счет смешивания воздушных потоков, внешнего и внутреннего.
Как проверить направление тяги?
Для того чтобы отметить обратное движение потоков воздуха (не через специальный канал для отвода продуктов горения, а наоборот в помещение) есть термин который звучит как «опрокидывание тяги».
Из названия уже можно понять, что продукты горения поступают внутрь помещения, а не в дымоход. Каждый раз, как происходит пуск приборов отопления, необходимо проверять направление и силу тяги с отключенными устройствами вентиляции (если таковые имеются).
Существует несколько способов проверить, есть ли обратная тяга в вентиляции или дымоходном канале.
Народные способы. Как выявить само наличие опрокидывания тяги:
- если в топке установлена стеклянная дверца (например, у таких отопительных приборов как камин, данная деталь довольно широко распространена) – через стекло видно, насколько быстро она закапчивается. Как только открывается дверца, в помещение сразу же начнет валить дым;
- можно просто приставить тонкий листок бумаги к открытому проему топки и увидеть направление его наклона. Аналогично можно наблюдать и за дымом подожженной сигареты вместо листка бумаги.
Профессиональные способы. Есть специальная аппаратура, которая позволяет измерить тягу в дымоходе в единицах давления максимально точно. Нормой считаются показатели, варьирующиеся от 10 до 20 Па. Замеры производятся двусторонним способом:
- у основания дымохода;
- на выходе (вверху) дымохода.
Но в частном доме данный метод не особо популярен, большая часть домовладельцев пользуются народными средствами.
Анемометр не позволяет объективно определить данные, если скорость ветра менее 1 м/сек. Исходя из этого, можно сделать вывод, что использование данного прибора в тихую безветренную погоду бессмысленно.
При визуальном осмотре. В случае нормального соотношения тяги и горения:
- у пламени желто-золотистый оттенок;
- при появлении дыма он тут же плавно и интенсивно, но без рывков уходит в дымоход.
В том случае, когда тяга слишком сильная, тоже не является хорошим признаком, так как по этой причине сгорание топлива будет происходить слишком быстро. О чрезмерной тяге говорит белый оттенок пламени и гул в дымоходе.
Дизайнерские ошибки или на чем нельзя экономить
В конструировании дома сначала идет инженерная мысль, только затем красота. Единожды сделав поблажку, можно после заплатить двойную цену за дымоход, либо потерять весь дом.
Сюрпризом может стать даже пустотелый декоративный кирпич для верхней части дымохода. Он сильно впитывает влагу и быстро разрушается, даже если внутри гильза из металла. Подтеки проходят вниз по основной кладке и разрушают дымоход. Заменив декоративный кирпич на полнотелый, можно уберечь основную кладку от разрушения.
Прохождение трубы дымохода через этажное перекрытие, чердачное помещение, кровлю нужно обезопасить по всем нормам, а лучше с запасом. Наполнители в сэндвич-трубе со временем (иногда 3-4 года интенсивной работы) дают усадку и могут выкрашиваться, от чего внешний металл прогреваться будет выше нормы.
Разделка на крыше и в перекрытии должна быть на это рассчитана. Конечно, качество – ответственность производителя, но собственная безопасность – это дело личное. «Пустотелая» нержавейка прослужит еще годы, но только при внимательном контроле.
Зонты и оголовки над трубой не дают атмосферным осадкам пробиться в дымоход, но задерживают тягу и собирают конденсат. Возможно, из разной высоты и форм зонтов можно найти защиту для трубы, но это скорее индивидуальный подбор к особенностям отопительной системы.
Внимательный периодический осмотр и грамотная эксплуатация помогают проявиться многим вопросам, 99% из которых вполне решаются собственными усилиями.

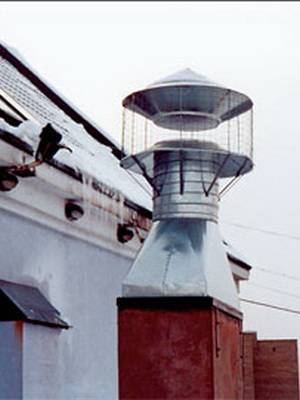

Дефлектор на трубу дымохода (с фото)
Для устранения обратной тяги в дымоходе рекомендуется воспользоваться дефлектором.
>
Посмотрите на фото: дефлектор на дымоход представляет собой механический вентилятор, подсасывающий дым из дымоходной шахты.
Необходимо также посмотреть, как расположен шибер — специальная заслонка, с помощью которой регулируют тягу. Один шибер должен находиться в дымоходном канале, а второй, как правило, располагается либо в печи, либо в ее дверце. Можно попробовать изменить их положение.
Современные дефлекторы для печи бывают:
с плоской верхушкой;
оснащенные открывающейся крышкой;
имеющие щипцовую крышу с двумя скатами на трубе;
с полукруглой верхушкой.
Дефлекторы, обладающие плоской верхушкой из меди, часто располагают на банях в стиле модерн.
В основном для изготовления дефлекторов используют листы оцинкованного железа, хотя в последнее время нередко можно встретить в продаже такие дефлекторы, в которых металл покрыт эмалью или даже слоем пластика.
Некоторые модели дефлекторов необходимо вставлять дверкой в направлении к дымосборнику. Для этого нужно завести один край на стенку, аккуратно приподнять второй и опустить на место. Для удобства монтажа следует демонтировать пластины с задней и боковых стенок.
Можно выбрать модель в магазине, а можно легко изготовить дефлектор для дымохода самостоятельно. До того как сделать дефлектор на трубу, ознакомьтесь с подробным описанием этапов работы.
Перед тем как приступать непосредственно к изготовлению дефлектор, необходимо определиться с материалом, из которого он будет выполнен. Это может быть медь, оцинкованное железо или нержавеющая сталь. Несмотря на то, что медь является достаточно дорогим материалом, лучше остановить свой выбор на данном металле, так как он устойчив к атмосферным явлениям. Это обусловлено тем, что дефлектор располагается в одном из самых недоступных мест бани, и частый ремонт будет проблематичен.
Перед тем как сделать дефлектор, необходимо начертить на картоне развертку всех основных деталей, в том числе колпака, диффузора и внешнего цилиндра. Затем следует перенести все на металл и вырезать по этим выкройкам с помощью специальных ножниц. Далее нужно соединить детали друг с другом с помощью заклепок, болтов или сварки. Из полосы металла нужно выполнить кронштейны, с помощью которых колпак будет закрепляться на поверхности. К колпаку следует прикрепить обратный конус. Собрав дефлектор на трубу дымохода, можно переходить к его установке на крышу. Сначала необходимо зафиксировать нижний цилиндр, используя болты и гайки. С помощью хомутов нужно закрепить на нижнем цилиндре диффузор, а на нем установить колпак с обратным конусом.
Устранение простых неполадок
После определения неисправностей надо обязательно заняться их устранением. Легче всего справиться с простыми причины реверса тяги. При образовании холодной воздушной подушки этот слой воздуха надо прогреть. Сделать это просто — следует сжечь одну-две газеты. После этого печь можно заполнять дровами и растапливать в нормальном режиме.
Полезно знать: дрова ольховые свойства.
Стабилизатор тяги вам может помочь с обратной тягой
В этом случае может также помочь устройство под названием стабилизатор тяги. Он способствует вторичной подаче воздуха и ускоряет его перемещение в трубе. Приспособление устанавливают внутри канала, по которому выходит дым. Стабилизатор оснащен датчиком, который контролирует температуру восходящего воздуха и параметры атмосферного давления. При ухудшении тяги и скоплении дыма в канале стены нагреваются, датчик срабатывает, стабилизатор включается.
Засорение дымохода может произойти от попадания в него разного мусора, отвалившихся кусков штукатурки, толстого слоя сажи и другого. Проверять трубы и дымоходы на засоренность следует регулярно, лучше до наступления холодов. Чтобы оценить степень непроходимости, надо подняться на крышу дома и осмотреть дымоход визуально. Можно это проверить и через специальный люк, используя для этого зеркало.
Убрать засор дымохода можно щетками на длинной рукояти или химическими очистительными средствами. Для профилактики загрязнения труб сажей можно сжечь в печи половину ведра почищенного и порезанного картофеля. Крахмал, получившийся при его сжигании, размягчит сажу, и она сама осыпется со стен дымохода. Периодическое сжигание каменной соли также является профилактикой засоров.
В помещении должен быть постоянный обмен воздуха
Разреженный воздух в помещении — еще одна из причин обратной тяги. Когда от пламени нагретый воздух устремляется вверх по трубе, в комнату должен притекать воздух в таком же объеме. Для этого в комнатах должна быть устроена вентиляция либо приток воздуха должен обеспечиваться за счет приоткрытых форточек (окон).
В помещении необходим кругооборот воздуха. Если же вентиляция (естественная или принудительная) отсутствует, то в определенный момент произойдет «опрокидывание» тяги, так как уходящий наружу теплый воздух не замещается вновь поступившим снаружи. Самое лучшее — естественная вентиляция.
Для необходимого оборота воздуха в комнатах можно встроить в стены или рамы ПВХ воздушные приточные клапаны. Через них будет поступать воздух с улицы. Такой же эффект обеспечит и прибор для принудительной вентиляции. Специалисты могут его врезать прямо в оконное стекло.
Разреженности воздуха способствует работа нагревательных приборов (плитка, калорифер, утюг), сжигающих значительное количество кислорода. В этом случае, чтобы не возникали проблемы с дымоудалением, надо регулярно проветривать помещение.
Скопление сажи внутри канала. Прогорание дымохода:
Продукты горения оседают на стенках канала дымохода, особенно на шероховатых поверхностях, выступах, поворотах и углах, где копоть и смолы могут образовывать пробки. На гладких поверхностях сажа задерживается за счет конденсата. Болезненный вопрос для котлов длительного горения. Переходя на тлеющий режим, они понижают температуру выходящего дыма. Который, охлаждаясь еще больше в дымоходе, оседает на стенках копотью и влагой.
Заметить зарастание трубы можно по цвету газов: светлый дым – норма, темный – засор. В результате сужается канал, уменьшается тяга, работать агрегату все труднее и назревает угроза пожара. Скопившаяся сажа легко загорается и может повредить не только трубу, но и всю постройку.

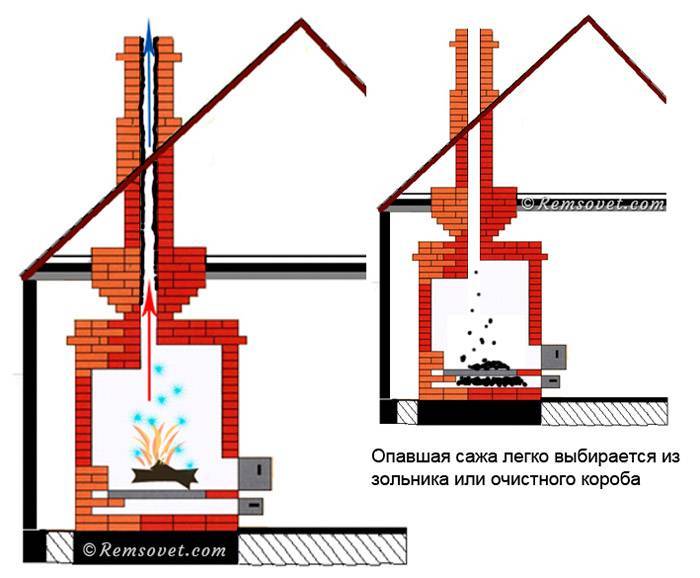

Как прочистить дымоход от сажи?
Рационально использовать два метода прочистки – механический и химический. Причем второй, скорее в профилактических целях.
Химическое средство от сажи, в виде брикета, жидкости или порошка сжигается в топке вместе с дровами или отдельно. Соединения с газами попадают в дымоход и разъедают сажу. Препараты выпускаются для разной толщины нагара, и имеют амплитуду действия от часов до нескольких недель. В течение этого времени сажа осыпается вниз, и ее вычищают уже механически.
Минусы химических очистителей:
- работают с небольшими скоплениями (до 1 см);
- разъедают поверхность дымохода.
Механическая чистка канала – самый эффективный способ удаления сажи, особенно ее смолистых соединений. Нижняя часть дымохода (печи, камины) прочищается снизу специальными щетками, верхняя часть – опусканием в трубу ершика и груза с крыши.
Металлические дымоходы при этом можно чистить только нейлоновым ершиком. Стальная насадка царапает поверхность, а значит, сажа будет оседать еще больше, металл проржавеет, и трубе быстро потребуется замена.
Периодически забрасывая в топку сухую осину, можно прочистить дымоход от небольших наслоений. Осиновые дрова дают высокую температуру, при которой копоть выгорает. Главное, не сжечь сам дымоход. Если скопилось много отложений, то гореть сажа будет с температурой выше 1300 градусов, что выдерживает разве что керамический дымоход (в обкладе), если он маркирован устойчивостью к возгоранию. А для сэндвич-систем и труб из нержавейки – это смерть.
Чтобы в дымоходе оседало меньше сажи необходимо:
- топить сухими дровами лиственных пород (сосна и ель выделяют смолы, а сырые дрова сильно коптят и добавляют влагу);
- сделать внутреннюю поверхность дымохода гладкой и герметичной;
- уменьшить образование конденсата.
Запрещается! Сжигать в топке материалы, содержащие клей или пластик (например, мебельные отходы).
Не лишним будет оценить качество труб перед покупкой, а также сам процесс сборки. Детали сэндвич-систем должны иметь четкую конфигурацию (а практика показывает, что это не всегда так) и плотные соединения при сборке. Любая разница во внутреннем стыке будет собирать на соединение сажу, а не герметичная установка оставит лазейку для конденсата. В композитных вариантах (металл – наполнитель – металл) утеплитель должен заполнять все пространство. Это касается как ватных материалов, так и вермикулита. Добротный утеплитель не дает трубе быстро остывать, сохраняя дым «горячим». Выше температура – меньше влаги – меньше налета из сажи.
Устранение обратной тяги
В некоторых случаях, когда обратная тяга в дымоходе – устранение можно провести своими руками.
- Это касается прочистки дымохода от сажи и удаление посторонних предметов. Понадобится ерш и гиря с тросом.
- При недостатке воздуха нужно открыть окно на 10 минут для проветривания.
- Дымоходы в наружной стене или выносные нуждаются в утеплении.
- Иногда в сырую погоду или после длительного перерыва в работе отопительного прибора достаточно сжечь в топке кусок газеты для возобновления тяги.
Хорошим средством, исключающим возможность обратной тяги, является использование различных приспособлений. Это могут быть шиберные задвижки, дефлекторы (на фото), дымоходные флюгеры, дымовые вентиляторы.
Дефлектор всегда доступен в продаже. Цена колеблется от 550 до 3800 р. Производителем предоставляется инструкция по применению.
Безопасная и эффективная работа отопительных агрегатов возможна при наличии тяги в дымоходе. При первых признаках образования обратной тяги необходимо проверить дымоход и вентиляционные каналы. Поступление продуктов сгорания в дом чревато для здоровья и может угрожать жизни людей.
Стабилизирующие устройства
За время существования отопления придумано немало устройств, улучшающих ток газов в дымопроводе (см. фото):
ротационные турбины – состоит из насадки и корпуса, монтируемого на оголовок дымохода. Под воздействием ветра насадка вращается и создает увеличение потока отводимых газов за счет создаваемого рзрежния;
электрический дымосос, или дымовой вентилятор. С принудительной тягой можно не беспокоиться об опрокидывании – это почти идеальный регулятор оттока дыма, однако обслуживание аппарата на кровле достаточно сложно, да и просчитывать установку такой конструкции следует еще на стадии чертежей;
всевозможные колпаки также способны немного улучшить отток;
дымоходные флюгеры, часто устанавливаемые на дровяные печи.
Манипуляции с шибером
Шибер – заслонка, влияющая на силу и направление тяги. Обычно во время строительства печи или камина устанавливают два шибера. Один находится в дымоходе, второй – в печке или же в ее дверце. «Поиграйте» с положением данных заслонок, часто это усиливает тягу, и проблема решается сама по себе.
Использование регулятора (стабилизатора) тяги
Это специальный прибор, создающий воздушные потоки в дымоходе и контролирующий их силу. Он стабилизирует тягу и, помимо всего прочего, способствует экономии топлива, а также препятствует попаданию продуктов горения внутрь помещения.
Вентиляционная система
Часто возникает ситуация, когда с дымоходом все нормально, но все равно появляется обратная тяга в дымоходе, что же делать тогда? В чем причина? Скорее всего, дело в вентиляционной системе, которая работает по определенным природным закономерностям.
Плотность теплых воздушных потоков существенно ниже холодных масс, поэтому теплый воздух устремляется наверх. Если в это время в помещении открыты двери или окна, то воздушные массы направятся именно в распахнутые проемы, а не в дымоход отопительного прибора. Поэтому нужно следить, чтобы при включении прибора все двери и окна на улицу были закрыты.
Также огромное влияние на тягу оказывает внутренняя архитектура сооружения. Если в здании множество дверей или окон, есть проход на балкон или лестница на другой уровень, то непременно возникнет сквозняк. Поэтому нельзя держать распахнутыми окна и двери, расположенные выше уровня нахождения топочной камеры.
Часто случается ситуация, когда все проемы заперты, но при растопке обогревательного прибора зоны пониженного давления притягивают свежие воздушные потоки из дымохода, и в итоге происходит опрокидывание тяги. Решить проблему можно созданием необходимого оборота воздуха.
Для этого необходимо:
- поставить внутристенные приточные клапаны;
- оборудовать приточными клапанами окна;
- установить в оконное стекло устройство принудительной вентиляции;
- немного приоткрыть дверь, окошко или форточку.
Осуществление одной из предложенных мер приведет к снижению атмосферного давления в помещении и, соответственно, исчезновению обратной тяги.
Если же в качестве отопительного прибора используется газовая колонка, то здесь есть некоторые нюансы:
- камера сгорания тянет воздушные потоки из помещения;
- кислородный дефицит начинает чувствоваться в довольно скором времени;
- воздух из дымохода начнет поступать обратно, что приведет к угасанию пламени и задымлению.
В этом случае стоит тщательно проверить эффективность работы вентиляционной системы.
Как сделать усилитель тяги
Рассматривать все конструкции не имеет смысла, так как профиль труб, сечение, материалы, из которых они сделаны – разные. Функционирование каждого дымохода имеет свою специфику. Для кирпичной трубы усилитель выглядит так.
Оптимальным вариантом считается круглое сечение – самое эффективное инженерное решение. Именно такие дымоходы в основном и монтируются в частном секторе. Рассмотрим, как сделать простой усилитель тяги дымохода своими руками.

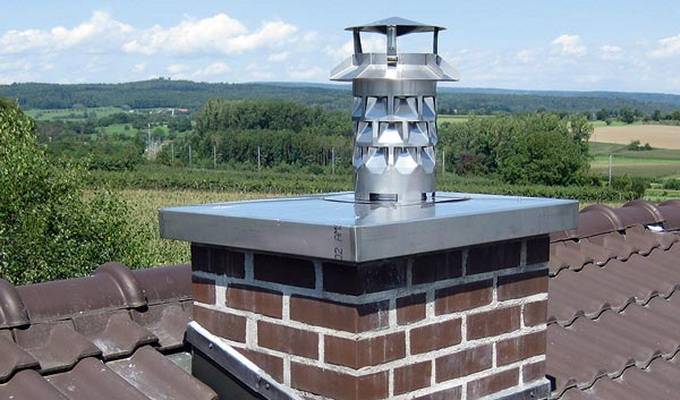

Дефлектор на круглую трубу
Принцип его работы основан на создании зоны разряжения на пути восходящего горячего воздуха частичным перекрытием канала. Образующиеся вихревые потоки снижают давление в этой области, тем самым увеличивая скорость перемещения дыма, то есть тягу. Но поставить на трубу «просто колпак» – это не решение проблемы. Все его линейные параметры взаимосвязаны и рассчитываются по специальным формулам.
Чтобы упростить читателю работу, автор предлагает воспользоваться готовой таблицей со всеми необходимыми данными:
Этой информации вполне достаточно, чтобы сделать простейший дефлектор — усилитель тяги. Ну а как кроить, гнуть, клепать листовое железо расписывать не стоит – это элементарные вещи. Не имея простейших навыков работы с бытовым инструментом, заниматься конструированием и сборкой усилителя не имеет смысла.
Во избежание «подсоса» воздуха место примыкания дефлектора к трубе заделывается герметиком категории «жаропрочный».
Выявление обратной тяги
Причин возникновения обратной тяги может быть несколько:
- Неправильная конструкция дымохода.
- Нарушение вентиляции.
- Внешние факторы.
Если не разобраться в том, как увеличить тягу дымохода, она может стать не просто плохой, но и обратной. Проверить силу тяги можно довольно простыми способами:
- Поднести к открытой дверце топочного отделения лист туалетной бумаги, горящую свечу или зажженную сигарету и посмотреть, в какую сторону отклоняется легкая бумага, огонь свечки или дым сигареты, и с какой силой.
- Если в печи пламя белого цвета, а в дымоходе слышен гул, значит, требуется уменьшить тягу, так как горящие с такой силой дрова или другое топливо принесут мало пользы. Проще говоря, вы отапливаете улицу.
- Если пламя желтое с золотистым оттенком, тяга хорошая.
- При помощи специального прибора — анемометра. По нему можно получить объективные показатели, если скорость ветра более 1 метра в секунду.
Чтобы выявить, по какой причине возникла обратная тяга, следует знать вызывающие ее факторы. Кроме того, хорошо бы уметь устранять проблему своими руками.
Конструкция дымохода
Сама конструкция дымохода имеет большое значение для тяги. У слишком высокой трубы тяга всегда сильная, а у низкой — небольшая. Оптимальным вариантом является изделие длиной от 5 до 6 метров. В подобной ситуации проблем с тягой практически не бывает, а если возникает проблема, то явно не из-за высоты конструкции.
Кроме того, следует обратить внимание на площадь сечения дымохода — она должна соответствовать объему печи. Если же эта площадь невелика, а объем сгораемого топлива большой, то образующиеся продукты сгорания не успевают выйти в узкое дымовое отверстие трубы, поэтому и нет достаточной тяги
Несоразмерно же большой дымоход по отношению к размеру печки или камина приводит к тому, что все тепло попросту вылетает в трубу. Категорически запрещено, чтобы на дымоходной трубе были участки с разными диаметрами, так как на них будет накапливаться сажа, и неизменно возникнут проблемы с тягой.
Значительным препятствием для выхода дыма будет служить неровная поверхность внутренних стенок дымохода. Ведь любые неровности, приводящие к отложениям, а также посторонние предметы, попавшие в дымоход, уменьшают диаметр трубы, в результате чего растопить печь становится все сложнее.
Форма дымового отверстия — еще один важный момент. Наиболее благоприятным вариантом будет круглый дымоход, а вот квадратный или прямоугольный могут создать проблемы. Ведь в углах прямоугольной конструкции возникают дополнительные вихревые потоки воздуха. Очень часто уменьшение тяги связано с материалом трубы. Металлические дымоходы отличаются невысокой тягой, так как они мгновенно нагреваются и быстро остывают, а холодный воздух опускается вниз. Поэтому самыми надежными в этом плане продолжают оставаться классические конструкции из кирпича.
Нарушение вентиляции
Расположение трубы
Отсутствие вентиляции в помещении, где находится печь, также может привести к такому явлению, как обратная тяга. Обязательно нужно проверить, есть ли в комнате сквозняки, и насколько они сильны. Если в доме гуляет ветер, то он может сбить любое направление дыма.
Например, очень часто наблюдаются воздушные потоки, которые являются следствием наличия лестниц на второй этаж. Поэтому не стоит открывать окна лестничной площадки, если она расположена выше уровня топки.
Размещение дымохода
Такой фактор, как размещение дымохода, также оказывает большое влияние на величину тяги. Например, если он расположен во внутренней части дома, то это не только положительно влияет на отопительную способность печи, но ещё и поддерживает хорошую тягу даже в сильные морозы.
А вот труба, размещенная с внешней стороны здания вдоль наружной стены, при недостаточном ее утеплении прогревается намного медленнее, и в ней очень часто образуется конденсат, препятствующий прохождению дыма.
Внешние факторы
Причина плохой тяги в дымоходе — деревья
Дым в помещение может попадать из-за слишком высокой влажности на улице или же при сильном ветре. Также причиной может стать более высокая температура на улице по сравнению с домом, что создает разницу давлений. В таком случае владелец дома при разжигании печи обязательно услышит характерный запах гари. Следует сразу же открыть окно и хорошо проветрить комнату, чтобы удалить запах дыма и одновременно выровнять температуру.
Частой причиной обратной тяги является ветер, вызывающий завихрения над крышей. Это может происходить, когда в непосредственной близости от дымоходной трубы находятся высокие деревья или строения крыши в виде мансардных окон и пристроек, которые по горизонтальному уровню выше, чем сама труба.
