Как правильно посчитать объем грунта в траншее

Цели подсчета размеров

Расчет объема земляных работ необходим для того, чтобы определить:

1. Объем вынутого грунта.
2. Затраты рабочего времени для ручного труда и машино-часов (затраты могут считаться с учетом того, что после укладки трубопровода траншею понадобится закопать).
3. Грузоподъемность транспорта, необходимого для вывозки излишков грунта.

Конечная задача – расчет общей суммы затрат с учетом зарплаты рабочих и оплаты аренды механизмов.

При расчетах учитывают дополнительные работы, такие как:

• выгрузка грунта в транспорт и вывоз его,
• установка крепления вертикальных стенок,
• засыпку,
• приведение местности в первоначальное состояние.

Лучшее время для рытья

Специалисты называют позднюю весну лучшим временем для устройства углубления под фундамент. Грунт рыхлый, на дне не скапливаются талые воды, стены не оплывают вместе с таянием снега. Все вышеперечисленные проблемы могут быть при строительстве ранней весной.

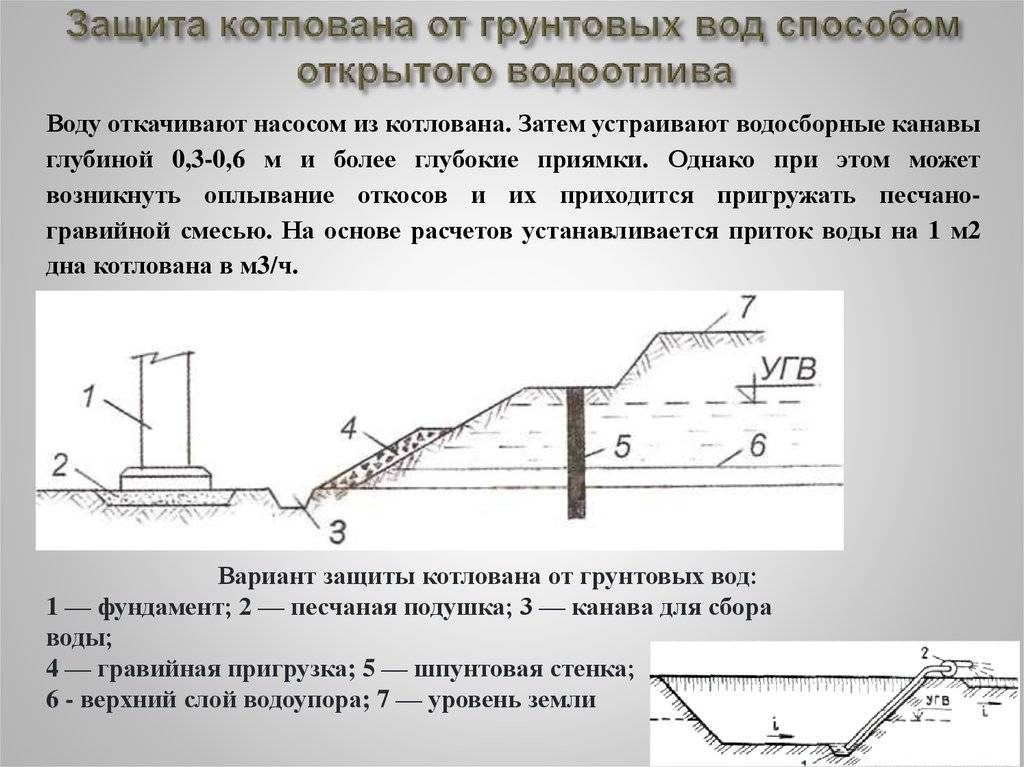

Осенью откачка дождевой воды из ямы занимает время и для этого используют дренажные насосы. Зимой, из-за промерзшего грунта, придётся привлекать дополнительную технику для рытья. При низких температурах сложно укрепить бетоном стены строительного котлована и фундамента.

Этапы разработки и обустройства

Процесс состоит из следующих этапов:

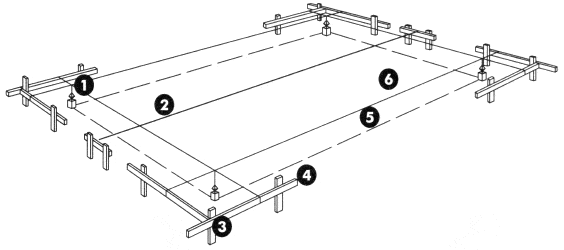

1. Проектные работы, нанесение планировки на местности.

2. Подготовка территории под углубление: расчистка площадки от лишней растительности, старых построек и других помех.

3. Предварительное снятие верхнего слоя грунта.

4. Перенос старых инженерных коммуникаций, если они есть на площадке под будущим сооружением.

5. Выемка грунта на заданную в проекте глубину по проектным параметрам. Вывоз части грунта для утилизации. Снятый ранее первый слой понадобится для обустройства насыпи.

6. Укрепление стен и откосов котлована под строительство. Укладка новых систем коммуникации.

7. Засыпка и обустройство насыпи.

Классификация котлованов

Типы котлованов в строительстве могут быть:

· ленточный;

· плиточный;

· столбчатый;

Различаются они по углам наклона, способу укрепления стенок, количеству откосов или их отсутствием, объему вынутого грунта.

Котлован под ленточный фундамент

Выемка земли под данный фундамент может быть в виде котлована или траншеи. Траншея представляет собой ров по периметру здания и под его несущими стенами. Используется для постройки малоэтажных зданий и хозяйственных сооружений (гараж, баня, теплица). Имеет следующие преимущества:

· достаточное обеспечение надежности несущей конструкции;

· отсутствие необходимости привлечения тяжелой строительной техники;

· меньший объем работ подразумевает их меньшую стоимость;

· не требуется вывозить большое количество грунта;

Котлован в строительстве ленточного фундамента используется реже. Его применение оправдано, если в здании планируется обустройство подвала или цокольного этажа. Также, в случаях сильного насыщения грунта влагой в месте строительства.

Котлованная яма под плиточный фундамент

Ведётся тяжелой строительной техникой. Способ рытья – ступенчатый, где каждая ступень меньше предыдущей на 0,5 метра. Имеет длину и ширину равную фасадной части здания. Глубина зависит от типа почвы на месте строительства и высотности здания.

Чем слабее почва, тем глубже придется делать фундамент и выемку земли для него. Торфяной слой в почве под котлован в строительстве недопустим: его придется снимать полностью.

Для хорошего дренажа (отвода подземных вод) должен быть небольшой уклон ямы в одну сторону.

Выемка грунта под столбчатый фундамент

Вид траншеи имеет также котлован в строительстве столбчатого фундамента. Роется она вдоль границ фасада здания. На дне рва делаются шурфы для углубления в них столбов под углами и несущими стенами будущего здания. Глубина скважины для опор зависит от высоты строения, но не может быть менее 0,5 метров. Шаг между столбами – 1,5-2,5 метра.

Укрепление стенок сооружения

Существует несколько способов придания откосам ямы большей надежности:

1. Цементирование. Применяют для исключения воздействия на соседние здания вибрации. По стенам и откосам устанавливают арматуру, на которую набрасывают бетон. Для увеличения прочности, в откосах углубления под углом бурятся скважины. В них, с помощью полых труб, заливается бетон.

2. Шпунтование. Вдоль откосов строится стена из шпунтов, зафиксированная распорками или анкерами. Применяют на слабых и заболоченных грунтах.

3. Использование геотекстильного полотна или сетки. Новый способ укрепления стен котлованов в строительстве. Применяется для защиты фундамента от эрозийных процессов на насыщенных влагой почвах.

Не может быть прочным то, что построено на зыбком основании. Поэтому обустройство котлована в строительстве – один из самых важных и ответственных этапов. Данную работу лучше доверить специалистам.

Практическая работа №1 «Подсчёт объёмов земляных работ и трудоёмкости их выполнения»

По дисциплине: «Технология и организация строительного производства»

Для специальности 270103

Строительство и эксплуатация зданий и сооружений

Преподаватель Н.И. Крыгина

Цель работы: целью выполнения практической работы является овладение студентом основами проектирования технологии разработки грунта при отрывке котлована под сооружение, кроме того, студент должен познакомиться с методикой разработки основного документа проекта производства работ – элементов технологической карты на отрывку котлована под сооружение.

Объёмы земляных масс подсчитывают многократно: в процессе проектирования – по чертежам, при выполнении строительных процессов – по натуральным замерам.

В состав земляных работ обычно входят:

вертикальная планировка площадок,

Вертикальную планировку выполняют для выравнивания естественного рельефа площадок, отведённых под строительство различных зданий и сооружений, а также для благоустройства территорий. Земляные работы по вертикальной планировке включают выемку грунта на одних участках площадки, перемещение, отсыпку и уплотнение его на других участках (в зоне насыпи).

Вертикальную планировку площадок на участке выемок осуществляют до устройства в них коммуникаций и фундаментов, а на участке насыпей – после устройства этих сооружений.

Объёмы работ по вертикальной планировке площадок измеряются квадратными метрами поверхности.

разработка котлованов и траншей,

Подсчёт объёмов разрабатываемого грунта сводится к определению объёмов различных геометрических фигур, определяющих форму того или иного земляного сооружения. При этом допускается, что объём грунта ограничен плоскостями, и отдельные неровности не влияют на точность расчёта.

Объём грунта измеряют кубическими метрами плотного тела.

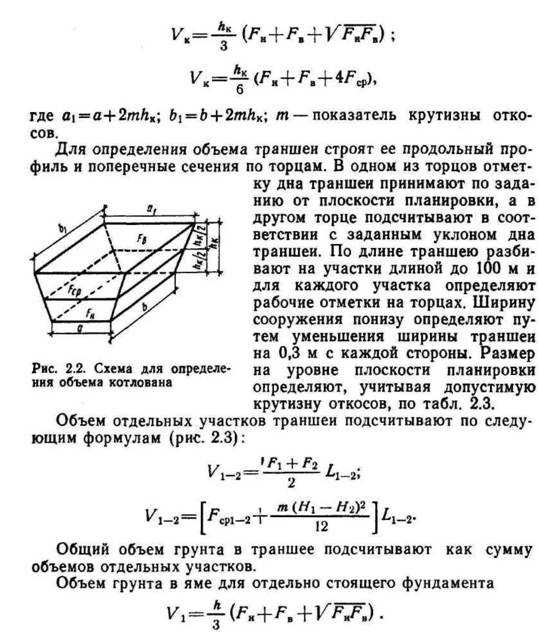

Объём котлована вычисляют по формуле:

где Н – глубина котлована, м,

а, b – длины сторон котлована у основания, м,

Практическая работа №1 «Подсчёт объёмов земляных работ и трудоёмкости их выполнения» Практическая работа №1 «Подсчёт объёмов земляных работ и трудоёмкости их выполнения» По дисциплине: «Технология и организация строительного производства» Для специальности 270103

Сущность расчета

Под откосом понимается поверхность, образованная в ходе хозяйственной деятельности человека. Такая поверхность ограничивает природный горизонтальный массив либо искусственно возведенную выемку (либо насыпь).

Готовые работы на аналогичную тему

• Курсовая работа Расчет устойчивости откосов 490 руб.
• Реферат Расчет устойчивости откосов 240 руб.
• Контрольная работа Расчет устойчивости откосов 220 руб.

Получить выполненную работу или консультацию специалиста по вашему учебному проекту Узнать стоимость

Склоном обычно называют откос, образованный природным путем, т.е. поверхность, ограничивающую массив грунта естественного сложения. При неблагоприятных сочетаниях разнородных факторов массив грунта, ограниченный склоном или откосом может перейти в неустойчивое состояние и потерять равновесие.

К основным причинам потери устойчивости грунтовых откосов относят:

• устройство непозволительно крутого откоса или подрезка склона, находившегося в состоянии, приближающемся к предельному;
• увеличение внешних нагрузок (возведение зданий или сооружений в непосредственной близости, складирование материалов вблизи откосов и т.д.);
• неправильное определение расчетных характеристик грунта или снижение его сопротивления сдвигу вследствие повышения влажности;
• воздействие гидродинамического давления, сейсмических сил или динамических воздействий различной природы (движение техники, забивка свай, работы промышленного оборудования и т.д.).

Для обеспечения устойчивости откосов в первую очередь необходимо назначить угол его заложения, т.е. угол между горизонтальной площадкой и наклонной поверхностью. Одним из наиболее распространенных способов расчета угла заложения и оценки устойчивости откосов насыпей и естественных склонов является метод круглоцилиндрических поверхностей скольжения. Сущность данного метода заключается в получении данных о форме поверхностей скольжения при оползнях вращения опытным путем.

Требуется вычитка, рецензия учебной работы? Задай вопрос преподавателю и получи ответ через 15 минут! Задать вопрос

Главная задача расчета заключается в определении коэффициента устойчивости откоса выемки (или насыпи) для максимально опасной поверхности скольжения.

Примеры других подсчетов

В Интернете существует большое количество фотографий чертежей, которые наглядно демонстрируют формулы и примеры расчетов объемов траншей (м3) разных форм и видов. При этом используются расчеты не только объемов, но и площади, периметра, указываются коэффициенты и буквенно-цифровые значения, которыми обозначаются показатели.

Например, формула: P = P1 + P2 + P3 + P4, где P – длина (или сумма длин показателей) верхушки, подсчитывает габариты криволинейных траншей целиком, используя данные отрезков разного направления по верху углубления. Рассматриваемое Р всегда представлено как: Р = Р1 или Р = Р2 и т.д.

Если происходит подсчет по низу, особенно при откосах, то подсчитывают длину траншеи с помощью такой формулы: Т = Т1 + Т2 + Т3 + Т4, где:

• Т = Т1,
• Т = Т2 – показатель длины нижней части.

Крутизна откоса часто составляет 1м (Н=1м), поэтому соотношение глубины к длине откоса равно 1:1 и Р1= 10м, то Т1=10-1-1= 8м (+1 м с каждой стороны) – наглядный пример.

Величина, называемая шириной траншеи (В), всегда указывает реальную цифру по дну.

Если говорят о соотношении глубины углубления к длине откоса, то подразумевают такое понятие, как крутизна откоса. Она в каждом конкретном случае разная, зависит от вида разрабатываемой почвы, заданной глубины, на которую влияет уровень промерзания и близость вод в грунте.

Если предполагается, что в траншеи будут устанавливаться сваи, то в расчетах обязательно указывается их количество и глубина, обозначаемая F. Отступ крайних свай всегда указывается m – по дну, к центру выемки.

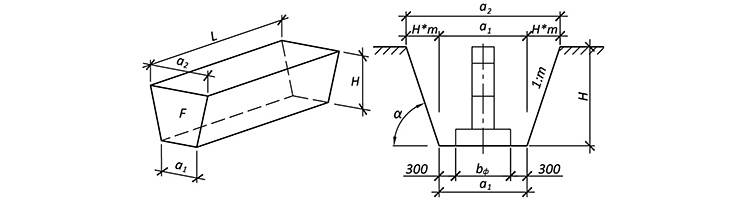

Простые чертежи и расчеты примерно представлены таким образом, как на фотографии ниже:

Здесь:

• L – длина;
• B – ширина дна;
• H – высота;
• A – ширина верхушки.

Если при подсчете показатели ширины верха и дна являются разными, то для них еще рассчитывают объем C, называемый полезным, и объем откосов D.

Любая инструкция по началу расчетов начинается с правильного проведения замеров. При этом полученные значения должны опираться на будущие эксплуатационные характеристики и планируемое проведение коммуникационных систем: канализации, водопровода, телефонной связи, газопровода, вентиляций и т.д.

Верхняя ширина A должна просчитываться таким образом, чтобы в сформированной траншее могли работать работники коммунальных служб. B, показывающая ширину дна, больше всего используется в виде показателя для углублений откосов. Дно и верхушка ямы могут отличаться, поэтому данная цифра помогает определиться разницей между верхом и низом.

Глубина траншеи H зависит от прямого назначения и формируется в ленточном фундаменте по СНиП 3.02.01-87. Средние показатели ее составляют 0, 5-2, 5 м. Если коммуникации должны располагаться ниже запланированного размера, то к рассчитываемому показателю обязательно добавляют величину в пределах 0, 8 м.

Объем траншеи с откосами по затратам

Дано:

• L (длина) – 6 м;
• S (площадь) – 3, 6 м2;
• Vт (объем) – 3, 6 м3.

Сколько стоит выкопать такую траншею? Используя формулу общего расчета V = (a + b) /2 ∙ h ∙ L, и извлекая необходимые показатели из общей площади и объема траншеи, перемножаемых между собой, с учетом полезного объема 2, 88 м3 и объема откосов 0, 72 м3, расходы компании составят для сметы:

• за копку траншеи – 1800 рублей;
• за вывоз грунта – 720 рублей.

Общий итог затрат по земельным работам равен 2 520 рублей.

Еще также при расчете иногда нужно указывать показатель (ф) и удельное сцепление грунта (с). В СНиП существуют таблицы, в которых указывается крутизна откосов, в зависимости от почвы. Поэтому готовые показатели из таблиц можно подставлять в формулы.

Vт = 12 м3.

Площадь поперечного сечения (F) = 2 м2.

V = a x H x L = 1 x 2 x 6 = 12 м3.

F = a x H = 1 x 2 = 2 м2.

С вертикальными стенками, с перепадом высот

Vт = 15 м3.

Площадь поп. сеч. (F1) = 2 м2. Площадь поп. сеч. (F2) = 3 м2.

V = a х (H1 + H2) / 2 х L = 1 х (2 + 3) / 2 х 6 = 15 м3.

F1 = a х H1 = 1 х 2 = 2 м2.

F2 = a х H2 = 1 х 3 = 3 м2.

С откосами на спланированной местности

Суглинки: коэффициент m = 0, 5.

Vт = 24 м3.

F = 4 м2.

a2 = H x m + a1 + H x m = 2 x 0, 5 + 1 + 2 x 0, 5 = 3 м.

V = (a1 + a2) / 2 x H x L = (1 + 3) / 2 x 2 x 6 = 24 м3.

F = (a1 + a2) / 2 x H = (1 + 3) / 2 x 2 = 4 м2.

При заданных показателях типов почв по размеру a2, всегда учитывается коэффициент m.

С откосами, с перепадом высот

Суглинки, при коэф. m = 0, 5.

Vт = 34 м3.

F1 = 4 м2.

F2 = 7, 5 м2.

a2 = H1 x m + a1 + H1 x m = 2 x 0, 5 + 1 + 2 x 0, 5 = 3 м.

a3 = H2 x m + a1 + H2 x m = 3 x 0, 5 + 1 + 3 x 0, 5 = 4 м.

F1 = (a1 + a2) / 2 x H1 = (1 + 3) / 2 x 2 = 4 м2.

F2 = (a1 + a3) / 2 x H2 = (1 + 4) / 2 x 3 = 7, 5 м2.

V = (F1 / 2 + F2 / 2 — m x (H1 — H2)2 / 6) x L = (4 / 2 + 7, 5 / 2 – m x (2 — 3)2 / 6) x 6 = 34 м3.

Уклон для откосов в данном примере принят одинаково, по всей длине траншеи.

Основные варианты планировки

Все необходимые размеры для расчета работ по подготовке ям, траншей и насыпей устанавливаются в ходе простых действий. Для упрощения расчета, объем будущего котлована делится на отдельные секции нормативной длины от 100 до 200 м.

Сначала определяют кубатуру грунта для каждого участка, а после результаты складывают. Далее принимают методику для производства работ, с учетом необходимости вывозки или складирования земли на площадке для обратной засыпки. Наиболее часто применяются следующие формулы и алгоритмы расчетов.

Формула расчета для многоугольника с откосами

Для этой конфигурации котлованов вначале определяют верхнюю F1 и нижнюю F2 площади, разбив на несколько правильных фигур. Учитывая показатели глубины выемки H, находят среднюю линию и на ней определяют среднюю площадь Fсред выемки.

Общий объём выемки с конфигурацией многоугольника и откосами устанавливают по следующей формуле подсчета:

F1/F2/Fcp — верх, низ и середина площади выемки м2.

Для грамотного определения объема потребуется также добавить кубатуру въездных/выездных траншейных путей:

1. Vкот. — чистый объём только выемки, м3;
2. Vвъез/Vвыез. — объём въездных/выездных путей, м3;
3. n — число въездных/выездных путей.

Из общего объема выемки определяют кубатуру срезанного растительного покрова, который, как правило, выполняют бульдозером и кубатуру снятия недобора у дна выемки, разрабатываемой экскаватором, чтобы не нарушать цельность и крепость почвы у основы фундамента.

С вертикальными стенками на ровном участке

Самый простой метод — выемка на ровном/спланированном участке, имеющим форму прямоугольника с отвесными стенами равного размера.

В таком случае формула, по которой необходимо произвести расчет будет иметь вид:

1. V — величина объёма, м3;
2. F- величина площади, м2;
3. B — показатель ширины, м;
4. H — фактическая высота, м;
5. L — длина участка, м.

для выемки простого прямоугольного сечения с габаритами:

• B =10 м;
• L = 6 м;
• Н =2 м;
• объем земляных работ (V) = 320 м3;
• площадь по плану (F) = 160 м2;

Расчет будет выглядеть так:

• V = 10 х 16 х 2 = 320 м3;
• F = L х B = 10 х 16 = 160 м2.

С вертикальными стенками, имеющих разные отметки вершин

Очень часто при разработке котлована, углы его имеют разные уровни, в результате чего приходится применять особую формулу.

Например, если яма имеет правильную прямоугольную форму из 4-х разных вершин:

1. B =5 м;
2. L=10 м;
3. Н1=2 м;
4. Н2=3 м;
5. Н3= 2 м;
6. Н4 =4 м.
7. Объем земляных работ: (V) = 137.5 м3.
8. Площадь (F) = 50 м2.

Вычисляем:

V = B х L х ( H1 + H2 + H3 + H4 )/4 = 5 х 10 х ( 2 + 3 + 2 + 4 )/4 = 137.5 м3.;

F = B х L = 5 х 10 = 50 м2.

С откосами на спланированной местности

Размеры ширины В осн и длины L осн у основания определяют по размерам сооружения, учитывая разрыв между ним и подошвой откоса более 3 м. Размеры у верха котлована рассчитывают с учетом крутизны откосов. Она зависит от коэффициента откоса.

Этот показатель можно посчитать путем деления высоты углубления выемки к заложению откоса, формула выглядит так:

Например, для выемки, имеющей характеристики:

• Ширина у основания выемки (Bосн),4 м;
• длина основания выемки (Lосн), 6 м;
• высота (H), 2 м;
• выбран грунт: суглинок;
• коэффициент m = 0.5.

1. Bверх = H * m + Bосн + H * m = 2 * 0.5 + 4 + 2 * 0.5 = 6 м.
2. V = ( Bосн + Bверх ) / 2 * H * Lосн = ( 4 + 6 ) / 2 * 2 * 6 = 60 м3.
3. Объем траншеи будет равен (V) = 60 м3.
4. F = ( Bосн + Bверх ) / 2 х H = ( 4 + 6 ) / 2 х 2 = 10 м2.
5. Площадь сечения: (F) = 10 м2.

Аналогично для выемки, имеющую квадратную форму формула будет иметь вид:

Для котлована, с конфигурацией многоугольника:

Данные формулы можно использовать для установления объемов не широких выемок меньше 15 м. Они смогут углубляться драглайном, который будет находиться на поверхности земли.

При большой ширине, грунтовые операции выполняют экскаватором на дне, с вариантом «прямая лопата», в таком случае к кубатуре выемки нужно добавить величину для обустройства въездов.

Яма с круглым сечением, имеющий откосы

Для котлованов с круглым сечением с откосами, кубатуру выемки рассчитывают по формуле для перевернутого усеченного конуса.

В усеченном конусе R и r, соответственно — верхний и нижний радиусы.

Например, для круглого колодца, имеющие откосы:

• Ширина нижнего основания D1=2r, 3 м;
• верхний диаметр D2= 2R, 5 м;
• высота котлована (H), 3 м;

Формула для расчета объема:

Объем котлована будет равен: V = 37.699 м3

Ямы для объектов, имеющих и цилиндрические, и конические части, например, отстойники и метантенки, как правило, строятся группами.  Их выкапывают в грунт в 2 стадии:

1. сначала организуют общую выемку прямоугольной формы до отметки установки цилиндрических компонентов;
2. после выполняют выемку для конических элементов, следовательно, и расчет объема выборки грунта осуществляют в 2 стадии.

Что представляет собой котлованная яма?

Выемка в грунте определенного размера, предусмотренная планом земляных работ и предназначенная для обустройства основы возводимой постройки, называется котлованом. Он имеет собственные размеры и различные формы.

Его габариты – высота, ширина, площадь и объем находятся в прямой зависимости от:

• географических особенностей области;
• уровня залегания грунта;
• условий эксплуатации будущей постройки;
• способности к почвенному промерзанию.

Углубления в земле принимают на себя нагрузку от возводимой конструкции, поэтому должны быть сделаны глубоко и надежно.

Здесь имеют значение:

• период осуществления работ;
• размеры и форма;
• запланированный порядок действий;
• выбор нужной техники.

План-чертеж земляных работ может выглядеть так:

Правильная организация рытья земли заключается в учете показателей уровня грунтовых вод, а также во взятии проб грунта, с целью ее исследования. В лабораторных условиях проводятся химические и геологические опыты, которые определяют качество и плотность грунтового материала.

Разработка котлована проводится по всем правилам. В начале и конце работ (сдача готового объекта) обязательно составляются акты, с приложенной сметой по затратам на технику, оборудование, количество привлеченных работников.

Онлайн-калькулятор котлована с откосами (или без них)

• Монтаж фундамента Выбор типа
• Из блоков
• Ленточный
• Плитный
• Свайный
• Столбчатый

Устройство

• Армирование

Гидроизоляция
После установки
Ремонт
Смеси и материалы
Устройство
Устройство опалубки
Утепление
Цоколь

• Какой выбрать

Отделка
Устройство
Сваи

• Виды

Инструмент
Работы
Устройство
Расчет

Поиск

Фундаменты от А до Я.

Монтаж фундамента ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатыйФундамент под металлообрабатывающий станок
Устройство фундамента из блоков ФБС
Заливка фундамента под дом
Характеристики ленточного фундамента

Устройство

• ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

Цоколь

Сваи

Как определить, какая потребуется яма и ее размеры?

Проектирование котлованной ямы происходит с учетом фундамента, на котором будет проходить стройка.

Само расположение проекта зависит от некоторых природных факторов:

• типа земли и уровня ее возможного промерзания;
• габарита и массы будущего сооружения;
• вида выбранной основы;
• сейсмичности;
• уровневого подхода вод в грунте.

Процесс работ начинается на участке только после геологической разведки и лабораторного исследования климатических условий. При этом всегда учитываются нормы СНиП 3.02.01. Имеют значение также выбранная форма котлованного углубления (ленточная, круглая, свайная или прямоугольная).

Объемы котлованной выемки рассчитываются с помощью такой формулы:

Когда разрабатывается котлован по механизированному способу, учитывается отсутствие отметки до проектного показателя в 0,1 м. Недобор необходим, чтобы исключить нарушения в природном грунте. Поэтому здесь применяют только ручные работы. При процессах обратной засыпки вычитают объем основания из получившегося объема всей разработки.

Выемка с вертикальными стенами

1. Ширина (L1), м – 4.
2. Длина (L2), м – 6.
3. Высота (H), м – 2.
4. Объем (V) = 48 м3 – V = L1 * L2 * H = 4 * 6 * 2 = 48 м3.
5. Площадь (F) = 24 м2 – F = L1 * L2 = 4 * 6 = 24 м2.

Углубление с вертикальными стенами, при разных величинах вершин

1. Начало формы.
2. Ширина (L1), м – 4.
3. Длина (L2), м – 6.
4. Высота (м):
   • (H1) – 2.
   • (H2) – 2.
   • (H3) – 2.
   • (H4) – 2.
5. Объем (V) = 48 м3, V = L1 * L2 * (H1 + H2 + H3 + H4) / 4 = 4 * 6 * (2 + 2 + 2 + 2) / 4 = 48 м3.
6. Площадь по плану (F) = 24 м2, F = L1 * L2 = 4 * 6 = 24 м2.

С откосами

1. Ширина(L1), м – 4.
2. Длина (L2), м – 6.
3. Высота (H), м – 2.
4. Выбран грунт: суглинки > коэф. m = 0,5.
5. Объем углубления (V) = 70,667 м3.
6. Ширина верха (L3) = 6 м2.
7. Длина верха (L4) = 8 м2.
8. V = (H / 6 * (2 * L1 + L3) * L2 + (2 * L3 + L1) * L4) = (2 / 6 * (2 * 4 + 6) * 6 + (2 * 6 + 4) *8) = 70, 667 м3.
9. L3 = H * m + L1 + H * m = 2 * 0.5 + 4 + 2 * 0, 5 = 6 м.
10. L4 = H * m + L2 + H * m = 2 * 0.5 + 6 + 2 * 0, 5 = 8 м.

Главным правилом устройства выемки является следующее – подошва основания возводимого здания не должна быть ближе, чем 50 см от вод в грунте. Чем выше это значение, тем лучше.

Чтобы производить инженерные расчеты, необходимо профильное образование (инженерное). Например, при утверждении плана, подсчитывают угол наклона откоса, который зависит от вида почвы. Правильно его просчитать может только специалист.

В таблице СНиП 12-03-99 указаны глубины грунтов, которые используют при определении объемов работ по коэффициентам разрыхления, оформленных по таблицам в этих правилах.

Состав грунта определяется с помощью способов геодезии. Расчет сопротивления грунта определяется по формуле, указанной на фотографии:

Показатели грунта посмотреть по таблице, и вставить значения.

Главная формула расчета сопротивления грунта в данном случае выглядит так:

R0 относится к фундаментам, с шириной b1 = 1 м и глубиной d1 = 2 м, поэтому:

Ответ: 265 кПа

Уровень расположения почвы, ее сейсмичность, грунтовых воды и способность к промерзанию определяются по ГОСТу 24847-2017. Посмотреть их можно на сайте.

Сезонное промерзание измеряется мерзлотомером Ратомского (MP) с помощью специальных способов бурения.

До принятия решения о рытье углублений, проводят также расчеты по несущей способности почвы. Для этого используют следующую формулу:

Нагрузка дома всегда разделяется по площади нижней части фундамента. Чтобы определить площадь подошвы из железобетона, примерные показатели делят на значение грунта и показатель допустимой нагрузки.

Разработка объемно-планировочного решения возводимого здания и составление проекта должно быть одобрено специалистами отдела архитектуры местных уполномоченных органов власти.

Как именно выполняется чертеж плана котлована, разработанный под конкретный фундамент, можно посмотреть в документе на фото:

Если при земляных работах используется специальный транспорт, нарушается плотность залежавшихся почвенных слоев. Поэтому при проведении расчетов, всегда учитывают, что при разработке земли используют значение К – 20-30%. Данный коэффициент считается поправочным.

С вывозом грунта

1. Длина – 70 м
2. Глубина – 5 м
3. Ширина – 30 м
4. Общий объем = 70*5*30 =10 500 м3

Для вывоза земли общий объем всегда будет больше. Для этого нужно:

От точности расчетов и учета всех факторов технологического, лабораторного и природного значения зависит правильность проведения земельных работ и стойкость сооружения.

Траншеи под фундамент бывают с вертикальными, наклонными и укрепленными стенками.

Этап №4: Укрепление стен котлована

Это обязательное мероприятие для любого котлована, особенно если грунтовые воды на строительном участке имеют высокий уровень. Именно от надежного укрепления будет зависеть качество фундамента, долговечность и безопасность здания.

На схеме показана разметка фундамента по горизонтали.

Для укрепления стен используются следующие способы:

• – Цементовка – применяется в плотной застройке, если сооружения находятся друг от друга в непосредственной близости. Благодаря данному способу исключается разрушение фундамента вследствие вибраций от рядом находящихся зданий.
• – Шпунтовое укрепление – подходит для песчаных и ослабленных грунтов, заболоченной местности, на берегах водоемов, а также если наблюдается высокий уровень грунтовых вод. Для этого используется шпунт Ларсена, который до выемки земли погружается в почву и служит укреплением стен котлована.
• – Буронабивные сваи – наиболее распространен и считается самым современным методом. Роль ограждающих и несущих выполняют сборные конструкции, которые закладываются в железобетон или бетон. Благодаря данному способу можно проводить возведение фундамента на максимальной глубине.
• – Метод «стена в почве» — похож на предыдущий способ. Используется арматура продольного вида с оптимальным сечением, а укрепление происходит с помощью армированных окружностей небольшого диаметра.

После укрепления стен проводится обратная засыпка, которая необходима для того, чтобы влага не попадала под фундамент и не разрушала его.

Этап №5: Засыпка

После сооружения фундамента, процесс засыпки проводится в непрерывном режиме. Когда производится засыпка подвальных отверстий – осуществляется укладка перекрытий. Грунт укладывается слоями, которые не должны превышать 10 см. Проводить засыпку можно двумя способами:

1. С помощью навесных вибротрамбующих или пневматических трамбующих установок.
2. Вручную, используя трамбовки ручного типа, молотки и тележки для перевозки грунта.

Следует помнить, что все работы по обустройству котлована и фундамента должны предусматривать непрерывный контроль качества, корректирующие мероприятия и внимательную сверку с ранее утвержденной документаций. Только так можно возвести здание, которое безукоризненно прослужит долгие годы!

В данной статье мы рассмотрели особенности и этапы работы с котлованами в процессе строительства. Можно сделать вывод, что процесс этот – сложный, ответственный и трудоемкий. Поэтому в большинстве случаев разумным решением становится обратиться в специализированную компанию, которая занимается разработкой и рытьем котлованов на профессиональном уровне. Это сэкономит ваше время, деньги и силы.

В вы можете заказать разработку и рытье котлованов любого уровня сложности. Большой опыт работы, квалифицированный коллектив, наличие мощной современной техники, годами налаженная работа с ответственными органами, быстрое оформление необходимой документации – станут гарантией того, что котлован будет обустроен в максимально сжатые сроки, а качество работ не оставит после себя разочарований.
