Какой утеплитель для медных трубок кондиционера использовать

Какой может быть изоляция для медных труб.

Теплоизоляция для медных элементов выпускается из различных материалов: термафлекса, вспененного полиэтилена или каучука. Купить можно как сразу медные трубы в изоляции, так и отдельно теплоизолирующее покрытие.

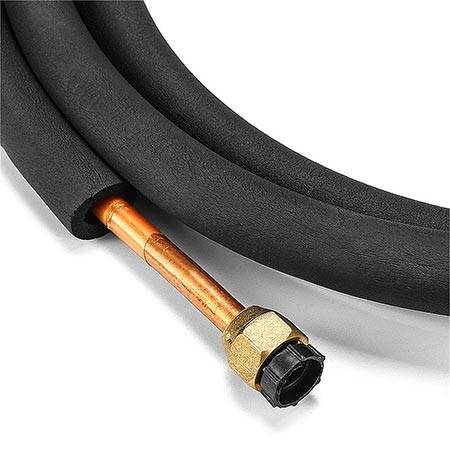

Примером уже готового изделия является труба WICU. Она может применяться для устройства коммуникаций любого назначения как внутри помещений, так и снаружи или под землей. По своим характеристикам она отвечает всем европейским нормам, разработанным для подобных изделий, так что может без опасений применяться в жилых помещениях. А свойства трубы позволяют использовать ее как для устройства систем водоснабжения (в том числе и для питьевой воды), так и при монтаже систем отопления и даже газопроводов. При этом медная труба с изоляцией WICU не требует каких-то особых методов соединения или специальных инструментов: процесс ее монтажа ничуть не отличается от работы с обычными медными элементами трубопровода.

Единственный минус такого изделия – это его высокая стоимость. Поэтому многие домовладельцы при подборе материалов для монтажа коммуникаций идут по другому пути – они покупают медную трубу и отдельно изоляцию для нее, экономя таким образом по нескольку десятков рублей на каждом метре коммуникаций.

Отдельно выпускаемая изоляция для медных труб имеет те же характеристики и свойства, что и «штатная». Отличие заключается только в большей толщине этого материала. Так что если речь идет о прокладке трубопровода внутри стены, это необходимо учитывать и штробить стену на большую глубину.

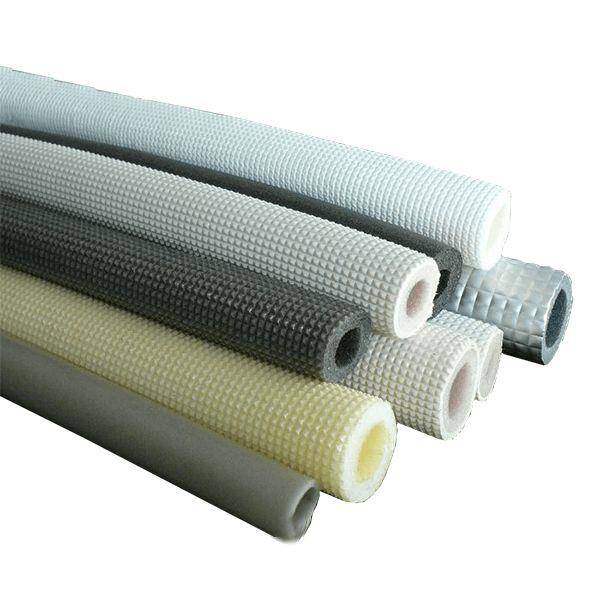

Теплоизолирующая деталь имеет вид гибкой трубки длиной 2 метра из вспененного полиэтилена или каучука с разрезом сбоку. Внутрь этой трубки через разрез и помещается медная труба. В том случае, если требуется подкорректировать длину теплоизолирующего слоя, его просто отрезают с помощью обычных ножниц. После того как такое «одеяло» будет надето на трубу, разрез в нем заклеивают, используя для этого особый армированный скотч или специальный клей, который, как правило, продается в комплекте с теплоизоляцией. В результате такой операции теплопотери в трубопроводе сводятся к минимуму.

Главным недостатком этого способа изоляции является большая сложность или даже невозможность применения его на трубопроводе сложной конфигурации. Для этого случая производители разработали другой вариант – термокраску (жидкую изоляцию), которой можно покрывать трубы любой формы и размера. Кроме того, и вспененный полиэтилен, и каучук не слишком хорошо переносят воздействие прямых солнечных лучей. В тех местах, где трубопровод попадает под такое влияние, также рекомендуется использовать термокраску, устойчивую к действию ультрафиолета.

Источник

Изоляция труб систем кондиционирования — Читать в библиотеке компании Санпол.

Кулик Дмитрий специалист направления

«Теплоизоляция и звукоизоляция»

0672319857

Достичь в помещении комфортных климатических условий для работы и отдыха, а так же функционирования различного оборудования и приборов можно благодаря системе кондиционирования. Это совокупность устройств, которые подготавливают, перемещают и распределяют воздух, обеспечивая оптимальные его параметры: нужную температуру, влажность, подвижность и чистоту. Сфера применения систем кондиционирования разнообразна: жилые, офисные, производственные помещения, салоны автомобилей, самолетов и другого транспорта. Необходимы они в отдельных производствах, где важен постоянный микроклимат (виноделие, птицеводство, цветоводство и т.д.)

В кондиционере внешний блок и внутренний соединены между собой трубопроводами, по которому циркулирует хладагент (фреон), обеспечивающий необходимую степень производительности кондиционером тепла или холода. Это фторсодержащее вещество, обладающее самой низкой температурой кипения (-150 °С). Все марки фреона обозначаются буквой R (от англ. Refrigerant — «хладагент») и цифрами, показывающими его химический состав.

Соединительные трубопроводы изготавливаются из алюминия, полипропилена, меди и др. Изоляция трубопроводов в системах кондиционирования исключает обмен энергией между трубами и окружающей средой, что приводит к повышению общего коэффициента полезного действия системы. Дополнительная защитная оболочка из высококачественного теплоизоляционного материала обеспечивает надежную защиту от конденсата и солнечных лучей.

Для теплоизоляции труб в системах кондиционирования хорошо подойдут изоляционные материалы с закрытопористой структурой, имеющие низкий коэффициент теплопроводности и высокую влагостойкость. Таким материалом является вспененный каучук.

Закрытые поры материала абсолютно не допускают проникновение влаги, защищая тем самым трубопровод и сохраняя свои качества долгое время. Эластичные трубчатые оболочки нужного диаметра имеют бесшовную структуру, легко монтируются и демонтируются, обеспечивают качественную и герметичную защиту. Дополнительное фольгированное покрытие защищает трубопровод от УФ-излучений и других неблагоприятных воздействий окружающей среды.

Другим великолепным теплоизоляционным материалом является вспененный полиэтилен. Это легкий, гибкий и эластичный материал, имеющий структуру в виде ячеек с закрытыми порами. Обладает высокими теплоизоляционными свойствами и высокой влагостойкостью. Трубчатые оболочки (с фольгированным покрытием и без) необходимого диаметра легко монтируются и демонтируются, герметично и надежно защищая поверхность трубопровода.

Вспененный полиэтилен и вспененный каучук экологически безопасны и широко применяются в быту, на предприятиях общественного питания, детских и медицинских учреждениях.

Для эффективной работы системы кондиционирования, а значит комфортного климата в доме, офисе, на производстве и т.д., следует уделить внимание вопросу теплоизоляции, так как неизолированные трубопроводы впоследствии приведут к падению мощности системы из-за ненужных тепловых потерь. sanpol.ua. sanpol.ua

sanpol.ua

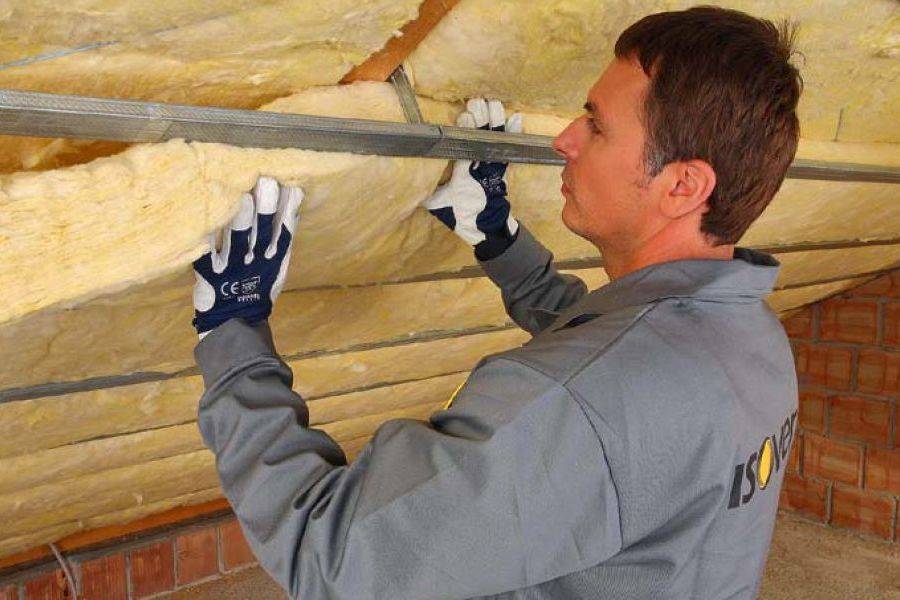

Что делать с намокшей (минватой) минеральной ватой

Намокание минеральной ваты на чердаке, может быть, по крайней мере, из-за нескольких причин. Из-за протечки или повреждения кровли, неправильно расположенного паробарьера, отсутствия вентиляции или ошибок в ее исполнении. Независимо от причины – результат тот же. Минеральная вата мокрая. Такая вата по-прежнему выполняет свою роль? Как ее высушить?

Минеральная вата, в первую очередь, изолирует. Зимой защищает от холода, летом защищает от жары. Повышает огнестойкость, обеспечивает звукоизоляцию, благодаря ей дом становится тише. Выбирая минеральную вату, стоит ставить на продукты с повышенной гидрофобизацией. Это материалы, из которых влага испаряется очень быстро.

Нужно помнить, что нельзя монтировать мокрую минеральную вату. Если случится так, что вата намокнет во время транспортировки или хранения, сначала следует ее развернуть и тщательно высушить. Только после того, как высохнет, можно приступать к ее монтажу.

Снимите, высушите, установите

Хуже, когда намокнет минвата, которая уже установлена на чердаке. Тогда ее нужно демонтировать, просушить и установить снова

Это очень важно, потому что мокрая мениральная вата теряет свои свойства. Чем она более сухая, тем лучше ее параметры

Вода, которая проникает в вату, снижает ее эффективность. Даже небольшое количество воды может существенно снизить ее параметры. Мокрая минвата не выполняет свою задачу. Вместо того, чтобы изолировать – она проводит тепло. Если в крыше есть мокрая мениральная вата, снижается термоизоляция и увеличиваются счета за отопление. Мокрый утеплитель также имеет негативное влияние на деревянные конструкции, способствует увлажнению стропил, а, как известно, сырость является главным врагом древесины.

Не обойтись без демонтажа!

Если установленная в крыше вата намокнет, вы не можете рассчитывать на то, что она полностью высохнет, оставаясь на своем месте. А если даже так случится, то это может длиться очень долго, если раньше в ней не начнут, происходить гнилостные процессы, или не покроется плесенью. Поэтому влажную минвату необходимо демонтировать, тщательно просушить и установить обратно. Это верный, хотя и самый трудоемкий способ.

Вентиляция без ошибок

Одним из более частых причин влажной минеральной ваты являются нарушение, связанные с выполнением вентиляции крыши. Хорошая вентиляция позволяет циркулировать воздуху над утеплителем, что позволяет конденсату систематически с нее испаряться

Поэтому так важно тщательное изготовление вентиляции крыши

Технические характеристики, диаметр и размеры труб

Медные трубы для кондиционирования подбирают по сечению. От их диаметра зависит скорость циркуляции хладагента. Помимо этого при правильно подобранном сечении исключена вероятность падения давления в блоках климатического оборудования.

Трубки из меди могут иметь диаметр в пределах 6-26,7 мм. В этом промежутке умещается 26 типоразмеров. Для использования в системах кондиционирования подходят следующие трубы – 19,05 мм, 6,35 мм, 12,7, а также 15,88 и 9,52 мм. Обычно сечение обозначают в дюймах, что соответственно равно ½, ¼, ¾, 5/8 и 3/8 дюйма. Оптимальная толщина стенки трубопровода равна 0,7 мм, но в принципе этот параметр может находиться в пределах 0,5-3 мм. Трубопроводы продают отрезками по 2 метра либо в бухтах по 50, 25 или 15 метров.

Точное сечение и протяженность трубопровода зависит от конструктивных особенностей кондиционера, наличия в нем штуцеров и патрубков определенного диаметра, а также нюансов расположения внешнего и внутреннего блока. Обычно используют трубки сечением 6-16 мм.

Изоляция медных труб

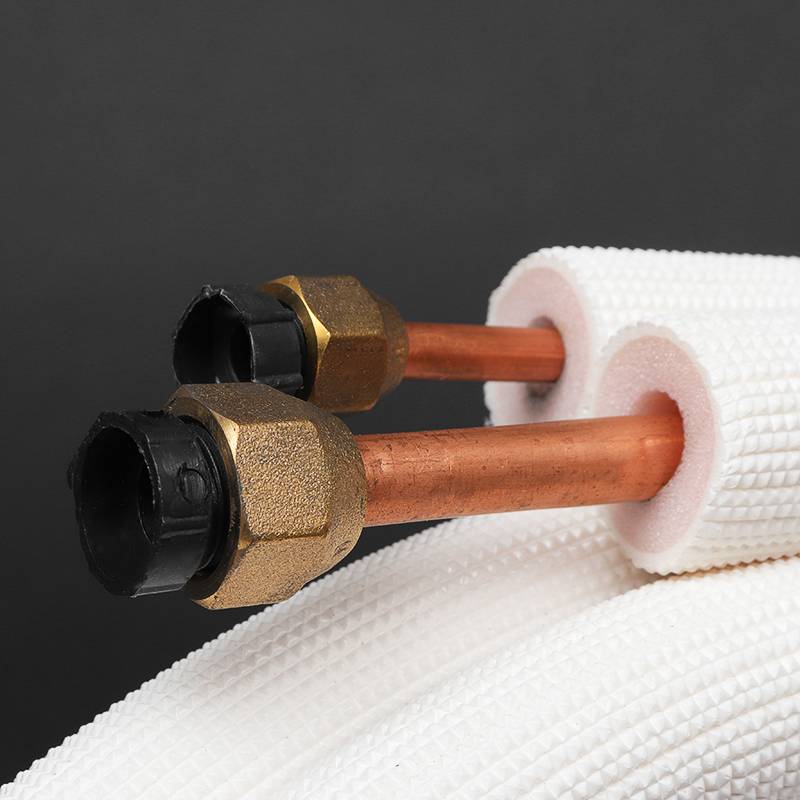

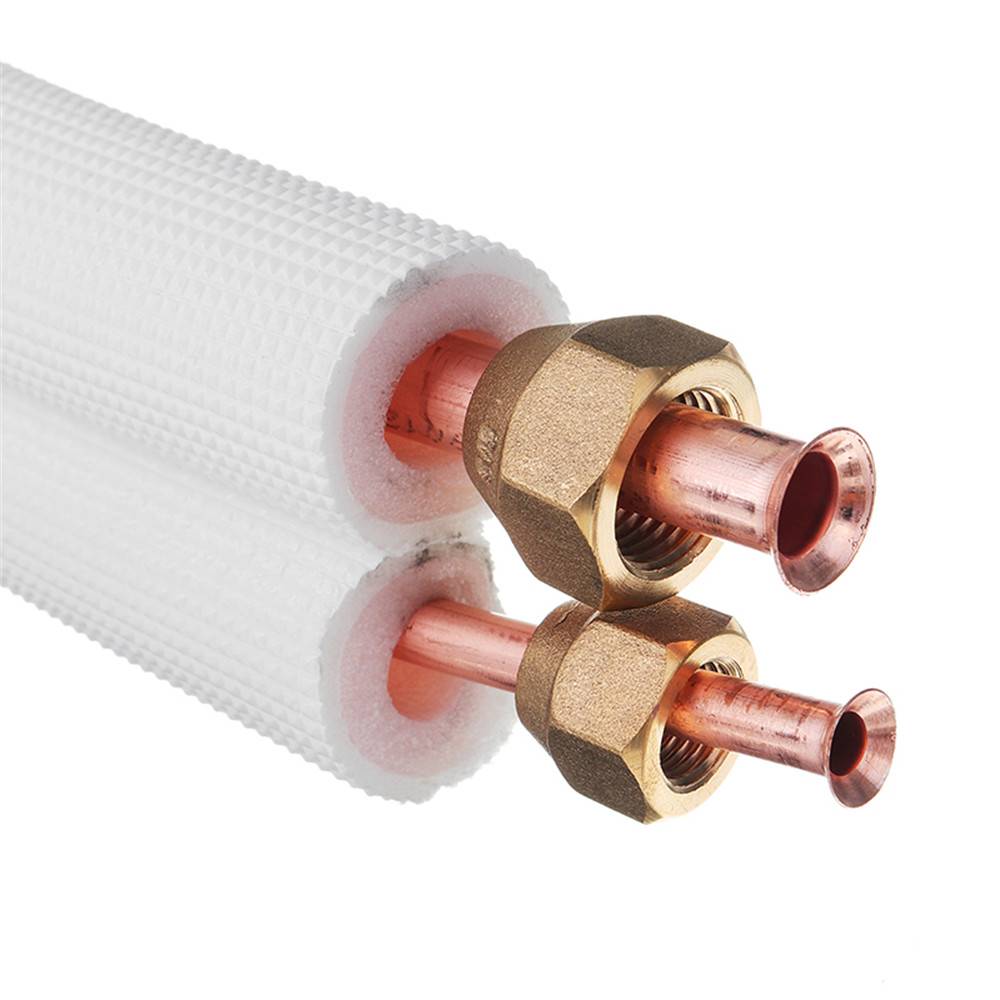

В продаже есть медные магистрали в изоляции. Защитный слой не позволит циркулирующему хладагенту перегреться или замерзнуть при определенных условиях эксплуатации.

Защитный слой делают из вспененного каучука или особого вида полиэтилена. Это полая трубка длиной около двух метров. Материал можно эксплуатировать в температурном диапазоне -150°С…+150°С. Поскольку теплопроводность меди составляет 0,394 кВт/мК, а этот же параметр изоляционного покрытия равен всего 36 мВт/мК, защитный слой способствует сохранению температуры теплоносителя.

Благодаря использованию изолированных фреоновых магистралей существенно снижается расход хладагента, а это влечет за собой уменьшение потребления электроэнергии. Тонкие медные стенки трубопроводов не могут настолько хорошо препятствовать теплопотерям, как изоляция.

Преимущества и недостатки медных труб кондиционеров

Фреоновые магистрали из меди имеют множество положительных качеств:

  1. Устойчивость к коррозии и повышенная прочностью – главные плюсы материала.
  2. Транспортировка и прокладка трубопровода проходят просто и быстро из-за малого веса элемента.
  3. Пластичность и гибкость отожженных труб являются неоспоримым преимуществом.
  4. Также не малое значение имеют антибактериальные характеристики металла.
  5. Гладкая внутренняя поверхность магистрали надежно защищает от появления засоров.
  6. Материал с легкостью переносит перепады температуры и ее предельные значения, повышенное давление и вибрационные воздействия.
  7. Медь устойчива к воздействию ультрафиолетовых лучей и не меняет свои технические характеристики.
  8. Трубы легко резать, сохраняя первоначальный просвет магистрали.

Поскольку при резке медной трубки традиционным способом образуется стружка, которая может попасть в трубопровод и вывести из строя климатическое оборудование, не используют обычные инструменты для резки. Для соединения отдельных элементов применяют пайку или фитинги.

Из-за низкой температуры плавления припоя при соединении медных трубопроводов используют обычную газовую горелку. Чтобы исключить вероятность утечки фреона лучше выбрать капиллярную методику в условиях высокой температуры.

Использование медных труб для систем кондиционирования

Медная труба для кондиционеров является важным элементом при монтаже системы кондиционирования любого уровня сложности. Как правило, используется две медных трубы, имеющих различный диаметр: одна из них применяется для транспортировки фреона в жидком состоянии, а другая — в газообразном.

Медные трубы для кондиционеров

Медь – это пластичный материал, что устойчив к коррозии и отлично подходит для транспортировки фреона. Пайка и развальцовка меди производится достаточно легко, что еще более упрощает монтаж и соединение различных элементов в системе кондиционирования.

Преимущества монтажа кондиционеров с медными трубами

Медные трубы идеально подходят для систем кондиционирования воздуха и холодильных установок. К их главным достоинствам относятся:

  • Хорошая теплопроводность;
  • Гладкость поверхности внутри и снаружи;
  • Стойкость к коррозии;
  • Устойчивость к истиранию осадком;
  • Стойкость к изменению температур;
  • Герметичность;
  • Доступная стоимость.

Во время монтажа кондиционеров используются бесшовные медные трубы, что соединяются между собой с помощью специальных фитингов. Как правило, при продаже кондиционер поставляется в комплекте, состоящем из внутреннего и внешних блоков, а все остальное докупается отдельно в процессе монтажа. Именно между двумя блоками и размещаются медные трубки, транспортирующие хладагент по системе. Размеры медных труб имеют прямую зависимость от производительности устройства.

Медные трубы для систем кондиционирования

Чем больше диаметр трубок, тем больше производительность кондиционера.

Монтаж кондиционера с использованием медных комплектующих

Установка кондиционера в современных домах происходит следующим образом:

  1. Выбор места расположения внешнего и внутреннего боков.
  2. Бурение в стене отверстия, имеющее диаметр 40 мм, для прокладки трубок и кабелей.
  3. Монтаж крепления внутреннего и внешнего блоков.
  4. Прокладка медных труб, а также их изоляция.

Изоляция повышает эффективность работы кондиционера, предотвращает скапливание влаги внутри трубок.

  • Обрезка медных трубок труборезом и последующая развальцовка свободных концов. Обрезать медные трубы можно только специальным труборезом, поскольку обычные ножовка или болгарка могут спровоцировать попадание мелких частиц внутрь трубы и циркуляцию их по системе. Такие частички особенно опасны для капиллярных трубок, имеющих диаметр 0,4-0,8 мм.
  • Очистка краев среза.
  • Развальцовка концов труб для их соединения с внутренним блоком.

    Развальцовка концов медных труб

    Развальцовка играет важную роль в надежности работы кондиционера. Правильно выполненная развальцовка защищает систему от протечек фреона.

  • В результате развальцовки получаются трубки с одетыми гайками.
  • Соединение трубок с внутренним блоком.
  • Вывод трубы наружу и соединение с внешним блоком.
  • Прокладывание трубки для слива конденсата.
  • Армирование кабеля специальным скотчем.
  • Вакуумирование системы специальным вакуумным насосом.
  • Отключение вакуумного насоса и подключение кондиционера к сети.
  • Проверка всех блоков и систем на предмет правильной работы.

Изоляция труб в системах кондиционирования

Изоляция трубным изолятором предотвращает потери тепла при работе кондиционера. Наилучшей эффективностью обладает изоляция из каучука, что благодаря высокой теплопроводности способствует надежной эксплуатации прибора. Также изоляция помогает снизить нагрузку на компрессор.

Изоляция медных труб

Изоляция каучуком требует дополнительной обмотки нейлоновой лентой, что защищает провод от воздействия солнца, а также от механических ударов. Эта лента играет важную роль и в случае ее отсутствия возможны неприятные последствия: изоляция может разрушиться, а компрессор выйти из строя.

Пайка элементов для соединения

Для того чтобы соединить между собой два трубных элемента используется пайка медно-фосфорным припоем

Очень важно, чтобы поверхность была абсолютно чистой, отсутствовали грязь, масло, краска и прочие загрязнения

Главное требование к паяному соединению для хладагентов – герметичность.

Процесс пайки происходит поэтапно:

Одну трубу вставляют в другую, углубляясь не мене чем на половину диаметра меньшей.
Соединение равномерно нагревают горелкой

Очень важно правильно рассчитать температуру обогрева, чтобы металл не начал плавиться и вступать в химические реакции с припоем.
Температура разогрева считается достаточной, если пруток твердого припоя плавится при контакте с трубками.

Горелка для пайки медных труб

Причины появления конденсата и пути сброса

Теплый воздух из помещения поступает в холодильный радиатор теплообменника. Там он охлаждаясь “отдает” всю влагу, содержащуюся в нем. Принцип появления конденсата можно продемонстрировать на простом примере. Если достать из холодильника любой предмет, то он сразу покроется капельками воды. Вот это и есть конденсат.

Количество конденсата зависит от влажности. Чем влажнее воздух, тем больше выделится в результате конденсата

Обратите внимание, бактерии в сухом воздухе размножаются гораздо быстрее, что может стать причиной респираторного заболевания. При работающем кондиционере следует чаще проветривать помещение

Зачем нужен отвод конденсата от кондиционера:

  1. Поскольку конденсат это преимущественно вода, а кондиционер — сложное электромеханическое устройство, их соседство может привести к ситуации с коротким замыканием и преждевременной поломке техники.
  2. Всего за сутки один кондиционер может выдать 20 литров конденсированной жидкости. А из офисного центра легко соберется целая тонна. Это серьезный риск затопления подвальных помещений.
  3. В стоячей воде быстро развивается плесень, бактерии и прочие болезнетворные микроорганизмы.

Предоставленных доводов вполне достаточно, чтобы понять, насколько важно правильно организовать дренажную систему для отвода воды от кондиционера

Процедура утепления кондиционера

Размер слоя теплоизоляции для сплит систем зависит от диаметра патрубков. В квартирах обычно утепляют трубки материалом толщиной 6 мм. Для этой цели выбирают непористый синтетический каучук. Состав не боится воды, пожаробезопасен и противодействует распространению пламени при пожаре. Куски утеплителя соединяются между собой виниловой изолентой.

На теплоизоляцию медных трубок сплит-системы требуется много времени, поскольку необходимо не только обернуть элементы трассы соответствующим материалом, но и расположить их в заранее проделанном отверстии в стене. Эти действия выполняются в определенной последовательности:

  • Проводятся расчеты. Они необходимы, чтобы определить место, куда будет помещена система. Также благодаря предварительным замерам можно учесть расположение блоков кондиционера. Разметку делают по стене, а затем выполняют штробы.
  • После штробления подготавливают конструкцию трассы. Необходимо размотать бухту с трубками и одеть на них материал утепления. Лучше не гнуть трубы слишком сильно, чтобы они не надломились, и герметичность трассы не нарушилась.
  • После подготовки трассы ее укладывают в каналы в стене. Крепят систему на монтажную ленту и дюбельные гвозди.
  • После установки всей системы штробы замазывают, возвращая им прежний вид. Теперь можно устанавливать блоки кондиционера и проводить тестовый запуск.

Изоляция межблочной трассы снижает энергозатраты. Если не утеплить магистраль с фреоном, климатическое оборудование будет работать с заниженной производительностью. Кроме того, образующийся на трубках конденсат может повредить соединительные элементы.

Утепление трассы лучше проводить до того, как все соединительные элементы будут установлены. Главное – правильно выбрать размер материала, учитывая диаметр трубок. Медный элемент просовывают в теплоизолятор до границ стыков с гайками. Теплоизолятор защищает трассу от повреждений в штробе во время теплового расширения.

Особенности размещения дренажного шланга:

  • Шланг прокладывается в одной штробе с фреоновыми трубками. В таком случае трассу проводят под естественным уклоном в сторону слива накопившегося конденсата.
  • Дренаж ведется отдельно от основной трассы – для такого случая явный уклон создается только для дренажного шланга. Фреоновые трубки можно проложить не в уровне. Их нередко проводят по потолку.
  • Если гравитационно не получается слить дренаж от сплит-системы, применяют специальный насос, удаляющий конденсирующуюся жидкость под давлением.

Виды материалов для теплоизоляции кондиционерных труб — плюсы и минусы

Техническая изоляция для медных труб кондиционирования должна продлевать срок их службы за счет контроля над конденсацией и снижать потери энергии, быть простой в установке для экономии времени.

Для защиты фреоновых магистралей используют высокоэластичные материалы на разной основе.

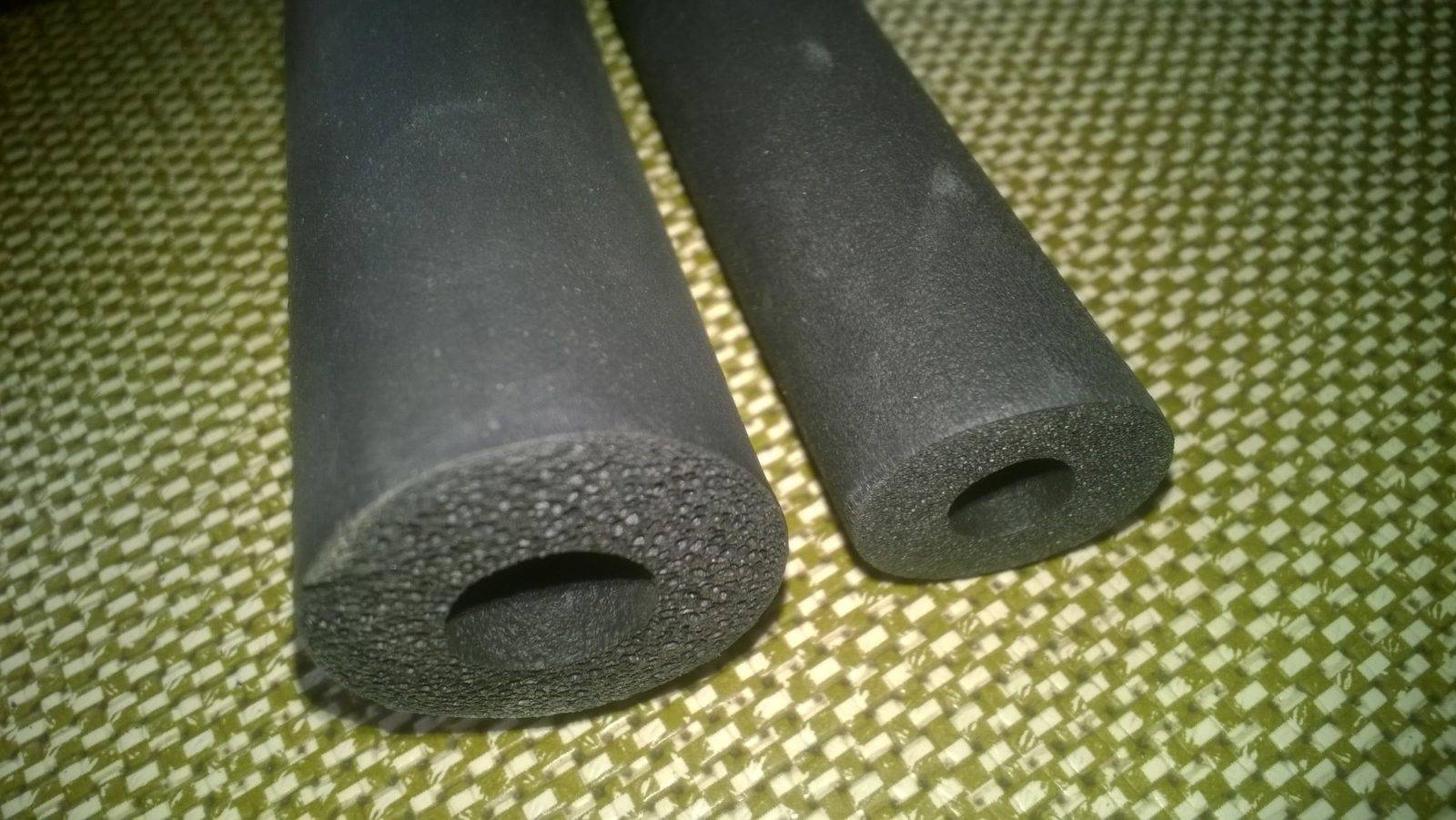

Вспененный каучук

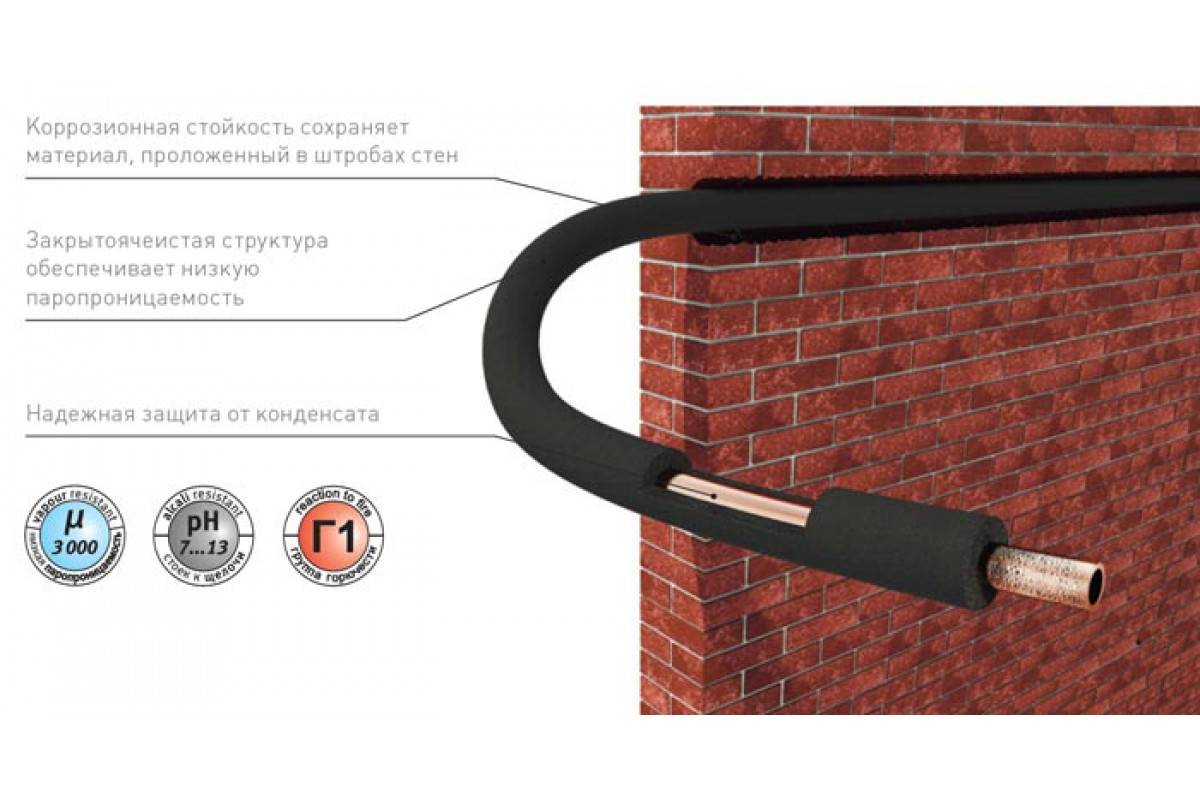

Гибкий утеплитель на основе вспененного эластомера с закрытой ячеистой структурой и длительным сроком службы. Он имеет низкую теплопроводность и высокое сопротивление паропроницанию, что обеспечивает хорошую изоляционную работу по предотвращению конденсации, сокращению расхода энергии.

  • стойкость к строительным материалам;
  • коэффициент теплопроводности — 0,036 Вт/м*К;
  • температура применения — от -400С до +850С (при приклеивании по всей поверхности трубы);
  • легкий, быстрый монтаж за счет высокой эластичности.

высокая стоимость.

При установке изоляции на медные трубы вне помещения необходимо покрывать её защитной краской в два или более слоя.

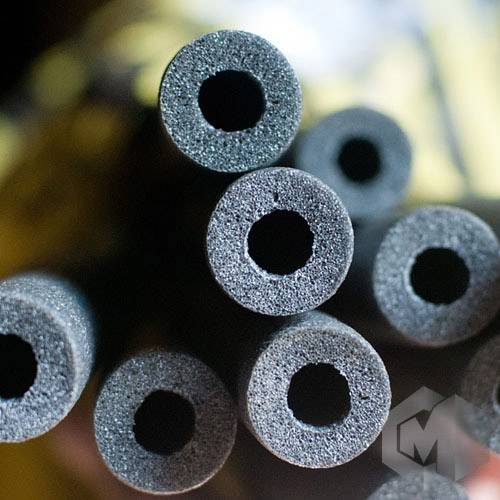

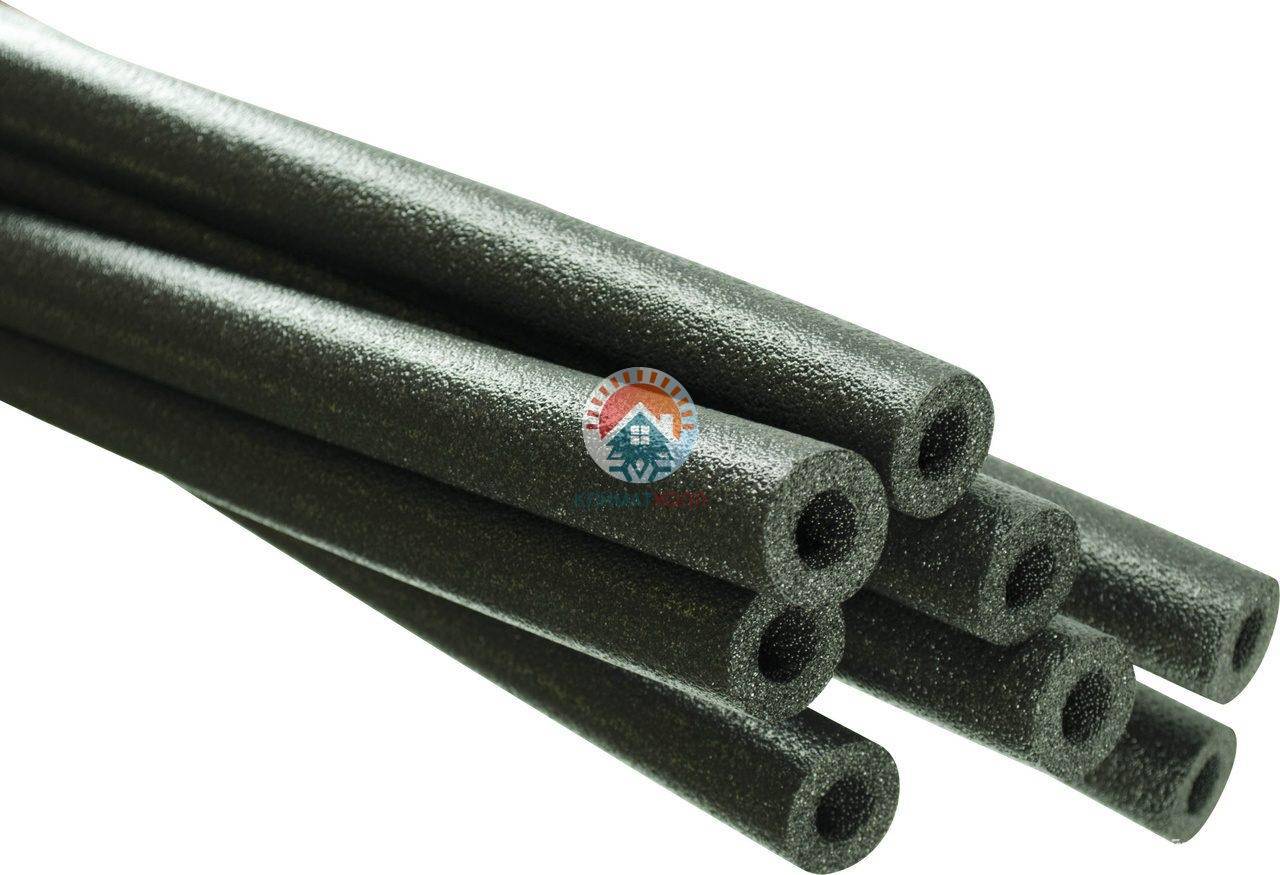

Вспененный полиэтилен

Практичный материал с закрыто-пористой структурой, низкой теплопроводностью и высоким сопротивлением диффузии водяных паров для защиты от выпадения конденсата. Трубки из вспененного полиэтилена используются в широком диапазоне температур, обладают стабильными техническими характеристиками, подходят для трасс сложной конфигурации, благодаря повышенной гибкости.

Преимущества вспененного полиэтилена для изоляции медных труб систем кондиционирования очевидны.

  • минимальная теплопроводность — 0,032 Вт/м*К;
  • стойкость к агрессивным средам — бетону, штукатуркам, цементу;
  • рабочая температура — от -800С до +1000С;
  • паропроницаемость — 0,001 мг(м*ч*Па);
  • доступная стоимость.

При монтаже на открытом воздухе можно применять любые покрытия, защищающие поверхность от атмосферных воздействий и ультрафиолета.

Использование вспененного полиэтилена в качестве технической теплоизоляции для трубок кондиционеров эффективно и удобно. Сочетание характеристик обеспечивает длительный срок эксплуатации, контроль над конденсатом при любой температуре и влажности, энергосбережение, защиту от коррозии при прокладке в штробах.

ТЕПЛОФЛЕКС предлагает утеплитель в формате эластичных трубок разного диаметра, которые сохраняют гибкость на холоде, просты в установке, имеют толщину от 6 до 20 мм. Для быстрой надежной фиксации можно использовать расходные материалы, аксессуары для монтажа. Работаем с мелким и крупным оптом. Осуществляем доставку по России.

Телефон отдела продаж: +7 (495) 220-13-72

Другие сферы применения вспененной изоляции:

Кондиционер сложный механизм. В нем продуманы режимы работы, нагрева и охлаждения, даже длинна трубок!

  1. Теплую нагнетательную тонкую трубку термоизолировать нельзя. Сжатый хладагент под высоким давлением и с высокой температурой подается из компрессора в конденсатор для охлаждения (находится возле радиатора автомобиля). Если мы теплоизолируем тонкую трубку, получим эффект работы кондиционера в автомобильной пробке, когда обдув конденсатора происходит только за счет работы вентилятора, а этого не достаточно и кондиционер может аварийно отключаться из-за резкого повышения температуры и давления хладагента.
  2. Толстую обратную холодную трубку термоизолировать нельзя. Так как при этом повышается вероятность самой серьезной поломки кондиционеров – гидроудара компрессора! Почему кондиционеры автомобилей не включаются при отрицательных температурах, а потому, что из-за неполного испарения хладагента при низких температурах резко возрастает вероятность наступления гидроудара! А не потому, что – нет надобности включать кондиционер – ведь на улице и так холодно. Еще одной причиной неполного испарения хладагента является засорение испарителя в салоне – плохо продувается, плохо холодит, не полностью отдает холод, идет холодный и не испарившийся к компрессору и приводит к гидроудару. Если мы термоизолируем толстую холодную трубку, мы мешаем хладагенту испаряться и провоцируем гидроудар.

Также есть мнение, что под теплоизоляцией трубка будет постоянно мокрая, что негативно скажется на ее сроке службы.

В какой последовательности происходит подготовка к монтажу «трассы» кондиционера

Данная последовательность будет актуальна как для владельцев квартир, так и для монтажников:

  1. Сначала определяется место установки кондиционера (место расположения внутреннего блока в комнате).
  2. Далее выбираем мощность охлаждения устройства.
  3. Затем желательно определиться с типом «кондёра» (инверторный или on/off) и выбрать будущую модель. Сейчас при укладке «трассы» будут учтены размеры и трубки этой модели. Когда придет время приобретать кондиционер, то можно выбрать или рассматриваемую модель или любую другую (но ОБЯЗАТЕЛЬНО нужно будет учитывать размеры и диаметр трубок для нового прибора).
  4. Согласовываем точные отступы до внутреннего блока:
  • отступ от потолка и багета;
  • отступ от штор или стен.

Производится укладка «трассы» с нужным диаметром трубок. Подробнее об этом процессе напишу ниже.

  1. Заказчик подводит кабель электропитания к кондиционеру и продолжает отделочные работы («трасса» штукатурится).
  2. После финишной отделки блоки навешиваются на стены и подключаются к выведенным коммуникациям. Производится вакуумация системы и её запуск.
