Нижнее подключение радиаторов отопления — варианты, схемы, инструкции по монтажу

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

муфту с накидной гайкой следует вставить в мультифлекс;
специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов.

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Видео-уроки по установке радиаторов отопления

• https://gidroguru.com/otoplenie/otopit-pribory/radiatory/2808-obvyazka-radiatora
• https://blsh.complex-ideas.ru/uslugi/otoplenie/radiatoryi-otopleniya/obvyazka/
• https://ZnatokTepla.ru/truby/podklyuchaem-radiator-otopleniya-k-polipropilenovym-trubam.html
• https://msklimat.ru/podklyuchenie-batarei-otopleniya-polipropilenom.html
• https://vse-otoplenie.ru/obvazka-radiatora-otoplenia
• https://gidroguru.com/otoplenie/otopit-pribory/radiatory/1163-obvyazka-radiatorov-otopleniya
• http://www.PortalTepla.ru/radiatori-otopleniya/obvyazka-radiatorov-otopleniya-polipropilenom/
• https://otoplenie-doma.org/obvyazka-radiatorov-otopleniya-polipropilenom.html
• https://remontonly.ru/podklyuchenie-radiatorov-otopleniya-shemy-obvyazki-montazh-batarej.html
• https://santech-info.ru/otoplenie/tipovye-sxemy-sistem-otopleniya.html
• https://stroychik.ru/otoplenie/ustanovka-radiatorov

5 179

Особенности обвязки полипропиленовыми трубами

Явным преимуществом полипропиленовых труб является то, что они позволяют создавать отопительный контур любой сложности. То есть, если вы новичок и придумали довольно сложную схему трубопровода – использовать для нее трубы такого типа вполне допустимо. Однако следует учитывать одну особенность – сложный продолжительный трубопровод имеет более высокую теплопотерю. Поэтому еще раз все тщательно продумайте – возможно, есть шанс сделать систему более простой, повысив, тем самым, качество отопления.

Схема обвязки радиатора отопления

Соединение полипропиленовых труб может выполняться двумя способами. Прежде всего – трубы можно спаивать. Это более надежный метод, который в случае качественного исполнения исключает протекание. Второй метод соединения – использование фитингов. Он менее надежен, поскольку, если произойдет даже незначительное смещение, – начнется просачивание теплоносителя

Важно обратить внимание – если есть возможность избежать соединения – лучше ею воспользоваться

Кроме того, использование современных технологий при создании материала сделало его довольно выносливым – труба с легкостью выдерживает внутреннее давление в 25 Бар. Еще одна особенность – даже продолжительное воздействие сильно нагретого теплоносителя (до 95 градусов) не вызывает деформацию труб.

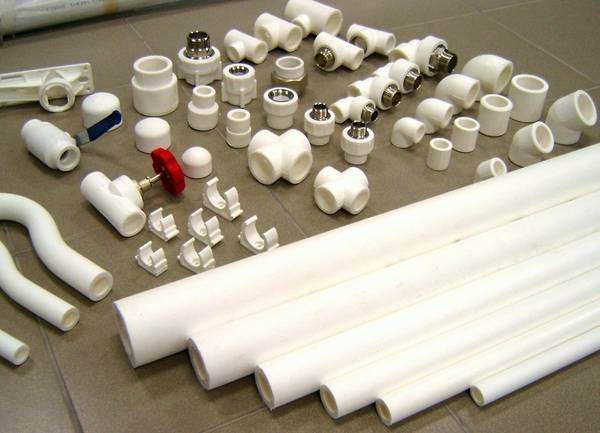

Полипропиленовые трубы и фитинги

Вместе с тем, есть некоторые ограничения относительно использования полипропиленовых труб в непосредственной близости от котла, которые следует знать перед тем, как поставить их в системы и перед тем, как запустить батарею отопления. Так, труба подвода газа к нагревательному котлу должна иметь исключительно жесткое соединение. Как говорят нормы установки батарей отопления, подключение к котлу должно происходить через металлический сгон (или американку) с паронитовыми прокладками. Недопустимо применение фум-ленты или пакли. Дело в том, что резиновые прокладки могут при нагреве значительно уменьшаться в размере – и даже могут перекрыть проход для подачи газа. А фум-лента и пакля могут просто загореться от высокой температуры – а это может привести к печальным последствиям.

Также важный момент – это как перекрыть батарею отопления. Это требуется производить в том случае, если нужно произвести такую операцию, как отключить батарею отопления или демонтировать ее. Такой этап, как правильно перекрыть батарею отопления, требуется в случае обвязки с применением запорных кранов.

Запорный кран на радиаторе отопления

Радиаторы с нижней подводкой

Выпускаются следующие виды радиаторов с нижним подключением:

• стальные панельные;
• стальные трубчатые;
• биметаллические;
• алюминиевые.

Стальные панельные радиаторы

Наибольшую долю рынка занимают стальные панельные радиаторы. Подводящая и отводящая трубки располагаются у них чаще всего с одной стороны. Также встречаются модели, когда трубки находятся с разных сторон – справа и слева. Стальные батареи отличаются высокой теплоотдачей и удобством в эксплуатации – за ними легко ухаживать.

Трубчатые стальные радиаторы

Если к отопительной системе предъявляются более жесткие требования по дизайну, следует обратить внимание на трубчатые стальные модели с нижним подключением. Они характеризуются неплохим внешним видом и хорошо подходят для установки в любых помещениях

Некоторые из них напоминают по своему внешнему виду классические чугунные батареи, отличаясь от них более продвинутыми техническими характеристиками.

Если вы решили остановиться на панельных или трубчатых моделях, не забудьте приобрести узлы подключения для радиаторов с нижней подводкой. Для однотрубных систем выбирайте узлы со встроенными байпасами и регулировочными кранами.

Трубчатые вертикальные радиаторы

Трубчатые вертикальные радиаторы отопления с нижней разводкой хорошо смотрятся в ванных комнатах, на лестничных площадках, в узких помещениях, а также в помещениях с панорамными окнами (в этом случае они располагаются по бокам от окон). Если вы собрались устанавливать вертикальные батареи, будьте готовы к большим расходам – они отличаются высокой стоимостью. Но смотрятся просто великолепно.

Примечательной особенностью вертикальных батарей является то, что среди них встречаются дизайнерские модели, используемые для установки в помещениях с дизайнерской отделкой.

Биметаллические радиаторы

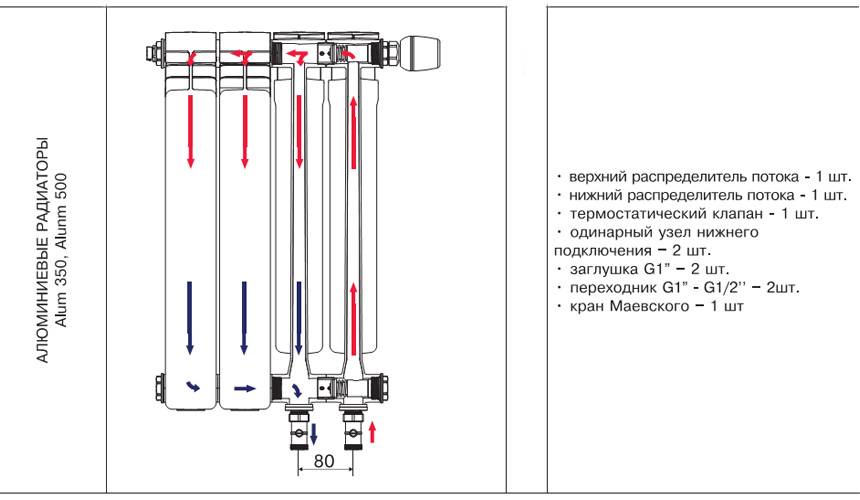

Биметаллические радиаторы с нижним подключением имеют одинаковую конструкцию с алюминиевыми батареями. Как и в случае со стальными моделями, подключение выполняется снизу и с двух сторон, либо снизу и с одной стороны (с помощью узлов подключения). Теплоотдача у таких батарей немного ниже, чем у стальных моделей, но это не мешает устанавливать их в помещениях, где требуется скрыть трубы отопления в стенах или в полах.

Алюминиевые радиаторы с нижним подключением встречаются в продаже значительно реже, а лидером в этой сфере являются стальные модели – панельные и трубчатые (в том числе и дизайнерские).

Какие же батареи лучше всего использовать в отопительных системах, где будет применена нижняя подводка? Предпочтение следует отдать алюминиевым и стальным моделям, так как они обладают наибольшей теплоотдачей. Также они выигрывают по стоимости. Что касается чугунных батарей, которые тоже могут быть подключены по схеме с нижней разводкой, то они не отличаются высокой теплоотдачей.

Применение биметаллических радиаторов с нижней подводкой в частных домах не оправдано. Они годятся для промышленных и административных зданий, а также для многоэтажных домов, подключенных к централизованным котельным. Здесь наблюдается высокое давление теплоносителя, иногда случаются гидроудары. Поэтому нужны именно биметаллические радиаторы, стойкие к повышенному давлению и прочим неприятностям. В частных домах, подключенных к автономным системам, установка биметаллических радиаторов приведет к практически бесполезным затратам.

Двухтрубная система отопления. Принцип действия

Ознакомившись с первым типом отопительной системы, однотрубной, самое время разобраться с особенностями и принципом действия двухтрубной схемой отопления. Тщательный анализ технологических и технических параметров отопления такого типа позволяет потребителям сделать самостоятельный выбор — какое отопление эффективнее в конкретном случае, однотрубное или двухтрубное.

Основной принцип – наличие двух контуров, по которым теплоноситель расходится по системе. Одна труба обеспечивает подачу теплоносителя к радиаторам отопления. Вторая ветка предназначена для того, чтобы уже охлажденный теплоноситель после прохождения через радиатор возвращался снова в котел. И так постоянно, по кругу, пока работает отопление. На первый взгляд уже само наличие в схеме двух трубопроводов может оттолкнуть потребителей. Большая протяженность магистралей, сложность разводки – факторы, которые нередко отпугивают владельцев частных домов от двухтрубной системы отопления.

Это на первый взгляд. Как и однотрубные, двухтрубные системы делятся на закрытые и открытые. Отличие в данном случае заключается в конструкции расширительного бака.

Закрытые с мембранным расширительным баком наиболее практичные, удобные и безопасные в эксплуатации. Подтверждением сказанного являются очевидные преимущества:

• еще на стадии проектирования можно оборудовать отопительные приборы терморегуляторами;
• параллельное, независимое подключение радиаторов;
• техническая возможность добавления  нагревательных приборов уже после завершения монтажа;
• удобство применения скрытой прокладки;
• возможность отключения отдельных радиаторов или веток;
• удобство регулировки системы.

Исходя из вышесказанного, можно сделать один однозначный вывод. Двухтрубная система отопления, гораздо гибче и технологичнее однотрубной.

Для сравнения представлена следующая схема:

Двухтрубная Система очень удобна для эксплуатации в доме, в котором планируется увеличение жилой площади, возможны варианты пристройки, как вверх, так и по периметру здания. Уже на стадии работы можно легко устранить допущенные при проектировании технические ошибки. Такая схема более устойчива и надежна чем однотрубная.

При всех очевидных преимуществах, перед тем как остановить свой выбор на этом типе отопления, уместно напомнить о недостатках двухтрубной системы.

Если у вас есть под рукой грамотный специалист, проведены необходимые технические расчеты, то перечисленные недостатки легко компенсируются преимуществами двухтрубной схемой отопления.

Как и в  случае с однотрубной системой, вариант с двухтрубной предполагает использование вертикального либо горизонтального расположения трубопроводов. Вертикальная система – радиаторы подключены к вертикальному стояку. Такой тип удобен для двухэтажных частных домов и коттеджей. Воздушные пробки вам не страшны. В случае с горизонтальным вариантом —  радиаторы в каждой комнате или помещении подключены к трубопроводу, расположенному горизонтально. Двухтрубные горизонтальные схемы отопления в основном рассчитаны для обогрева одноэтажных зданий и жилых домов большой площади с необходимостью поэтажной регулировки. Возникающие воздушные пробки легко устраняются путем установки кранов Маевского на радиаторах.

На рисунке представлена вертикальная двухтрубная система отопления. Ниже можно увидеть, как выглядит двухтрубная система горизонтального типа.

Традиционно подключение радиаторов может быть осуществлено с помощью нижней и верхней разводки. В зависимости от технических условий и проекта —  выбор варианта разводки зависит от самого владельца дома.  Верхняя разводка удобнее. Все магистрали можно спрятать в чердачном пространстве. В системе создается необходимая для хорошего распределения теплоносителя циркуляция. Основной недостаток двухтрубной схемы отопления с верхним вариантом разводки —  необходимость установки мембранного бака вне отапливаемых помещений. Верхняя разводка не позволяет сделать забор технической воды для бытовых нужд, а так же соединить расширительный бак с баком для горячей воды, используемой в быту. Такая схема не подходит для жилых объектов с плоской крышей.

Выбор места и способа установки радиатора

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.

1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

• Не учтено место для установки регулировочных кранов.
• Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
• Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
• Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

• Допускается применение труб малого диаметра.
• Магистраль устанавливают в любом положении, вертикально или горизонтально.
• Требуется меньший объем теплоносителя.

Выбор материалов

Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:

• Цена на них значительно ниже, чем на металлические аналоги.
• Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
• Не нуждаются в покраске.

Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.

Армированная полипропиленовая труба

Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.

Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез. Что касается диаметра, то оптимальный параметр –25 мм

Что касается диаметра, то оптимальный параметр –25 мм.

При этом также необходимо приобрести фитинги, к которым относятся:

Схема однотрубного и двухтрубного подключения радиаторов

Непосредственный процесс работы

Как правильно подключить радиатор? Важно просмотреть обучающее видео и знать основные этапы работы. Для этого должны реализовываться следующие последовательные действия:

на место, где предполагается выполнять монтаж изделия, нужно нанести разметку, которая будет указывать будущие участки для кронштейнов;
кронштейны фиксируются к стене помещения;
на сами радиаторы выполняется обвязка, которая предполагает установку запорно-регулирующей арматуры, причем обычно для этого используются краны Маевского;
устанавливаются другие дополнительные узлы и элементы, к которым относятся заглушки или клапаны;
производится сам монтаж радиатора, для чего он прикрепляется к кронштейнам, причем важно правильно отрегулировать прибор, чтобы не было перекосов или иных проблем;
выполняется подключение батареи к трубопроводу одним из способов: он может быть диагональным, нижним или односторонним;
осуществляется опрессовка конструкции, после чего можно пускать воду, чтобы проверить герметичность и правильность работы оборудования;
непосредственное использование отопления.

Таким образом, если знать, как правильно подключить батарею, какой способ подключения для этого выбрать, то можно выполнить все сложные работы своими силами.

Как схема врезки радиатора влияет на его эффективность

Многолетняя практика отечественных работников строительной индустрии позволила выделить несколько разновидностей схем обвязки приборов теплопередачи. Они продиктованы вариантами их подключения:

• диагональное двухстороннее при верхней подаче;
• одностороннее при подаче теплоносителя сверху;
• одностороннее с подачей воды снизу;
• двухстороннее с подключением обеих подводок снизу;
• диагональное двухстороннее при подаче снизу;

Специалисты разработали и куда более оригинальные варианты врезки, однако, они далеко не так популярны.

Каждый из названых видов подключения имеет свои особенности и, в частности, недостатки. Последние необходимо оценить заранее и рассчитать какой вариант будет работать с максимальной отдачей:

• Благодаря одностороннему подключению получается существенно повысить коэффициент полезного действия всей системы и конкретного радиатора. Это связано с тем, что нагревание каждой отдельно секции объекта осуществляется равномерно. Данный вариант является оптимальным для зданий высотой в один этаж, в которых устанавливают агрегаты с большим количеством секционных соединений.
• Нижнее подключение производится непосредственно под напольной поверхностью. Однако, это не слишком эффективный аналог. Это связано в первую очередь с тем, что прогревание радиатора происходит абсолютно не равномерно.
• Диагональная схема предполагает установку крана Маевского, а также специализированной заглушки. Направление теплоносителя задается заранее, благодаря чему уровень теплоотдачи объекта существенно возрастает.

Как подключить радиатор отопления с нижним подключением?

Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.

Особенности

Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.

Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.

Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.

На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.

Панельные радиаторы отопления

https://youtube.com/watch?v=esXEbda3_qg

Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.

Стальные радиаторы отопления

Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.

Монтаж

Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.

Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.

Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.

У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.

Виды подводки

Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.

Радиатор отопления с односторонней нижней подводкой

Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.

Радиатор отопления с разносторонней нижней подводкой

Биметаллические радиаторы

Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.

Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.

Выбор подключения

Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.

Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

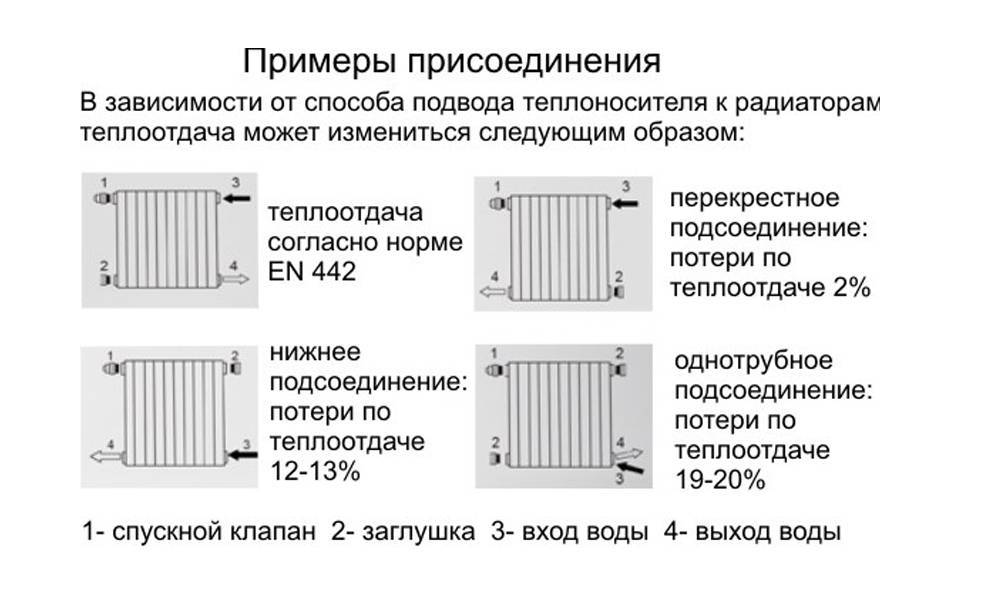

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

• Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
• Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
• Крепим кронштейны.
• Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

• Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
• Прикручиваем краны шарового типа к местам соединения с трубопроводом.
• Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
• Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Как правильно установить

Теперь о том, как навешивать радиатор. Очень желательно чтобы стена за радиатором была ровной — так работать проще. На стене размечают середину проема, чертят горизонталь на 10-12 см ниже линии подоконника. Это линия, по которой ровняют верхний край отопительного прибора. Кронштейны надо устанавливать так, чтобы верхняя грань совпадала с начерченной линией, то есть было горизонтальным. Такое расположение подходит для систем отопления с принудительной циркуляцией (при наличии насоса) или для квартир. Для систем с естественной циркуляцией делают небольшой уклон — 1-1,5% — по ходу теплоносителя. Больше делать нельзя — будут застои.

Правильная установка радиаторов отопления

Крепление к стене

Это надо учитывать при монтаже крюков или кронштейнов для радиаторов отопления. Крюки устанавливаются по типу дюбелей — в стене сверлится отверстие подходящего диаметра, в него устанавливается пластиковый дюбель, а крюк в него вкручивается. Расстояние от стены до отопительного прибора регулируется легко — вкручивая и выкручивая корпус крюка.

Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических

При установке крюков под радиаторы отопления учтите, что основная нагрузка приходится на верхний крепеж. Нижний служит только для фиксации в заданном положении относительно стены и его устанавливают на 1-1,5 см ниже чем нижний коллектор. В противном случае вы просто не сможете радиатор навесить.

Один из видов кронштейнов

При установке кронштейнов их прикладывают к стене в том месте, где будут монтировать. Для этого сначала приложите батарею к месту установки, посмотрите куда «встанет» кронштейн, отметьте место на стене. Положив батарею, можно кронштейн приложить к стене и разметить расположение крепежа на нем. В этих местах сверлят отверстия, вставляют дюбеля, прикручивают кронштейн на винты. Установив все крепежные элементы на них навешивают отопительный прибор.

Крепление к полу

Не все стены могут удержать даже легкие алюминиевые батареи. Если стены сделаны из легкого бетона или обшиты гипсокартоном, требуется напольная установка. Некоторые виды чугунных и стальных радиаторов идут сразу на ножках, но они не всех устраивают по внешнему виду или характеристикам.

Ножки для установки алюминиевых и биметаллических радиаторов на пол

Возможна напольная установка батарей отопления из алюминия и биметаллических. Для них есть специальные кронштейны. Их крепят к полу, потом устанавливают отопительный прибор, дугой закрепляют нижний коллектор на установленных ножках. Подобные ножки есть с регулируемой высотой, есть с фиксированной. Способ крепления к полу стандартный — на гвозди или дюбеля в зависимости от материала.
