Как самостоятельно подключить радиатор отопления с нижней подводкой

Полезные советы

Для долговечной эксплуатации недостаточно правильно подключить прибор. Обеспечив грамотный уход, можно значительно продлить срок службы радиатора.

По окончании отопительного сезона вода из центрального отопления сливается на весь летний период. Это необходимо для проведения профилактики и ремонта труб. Однако для радиаторов этот процесс нельзя назвать полезным – большинство устройств за этот период подвергается внутренней коррозии.

Создать благоприятные условия на летний период довольно просто.

Для этого необходимо провести следующие мероприятия:

  • после полного остывания радиаторов следует перекрыть все вентили на прямой и обратной подводке воды;
  • после этого необходимо открыть все воздухоотводчики.

Таким образом, остатки воды в радиаторе будут стравлены в воздухоотводчик за счет теплового расширения, которое происходит вследствие химической реакции металла с водой.

В начале отопительного сезона необходимо закрыть воздухоотводчик перед наполнением батарей горячей водой. Не стоит забывать промывать радиаторы хотя бы раз в два года.

Происходит это следующим образом:

  • нижний и верхний вентили закрывают;
  • открывают воздухоотводчики;
  • сливают воду через заглушку или сливной кран;
  • развинчивают разъемные крепления;
  • снимают радиатор с кронштейна;
  • после всех вышеперечисленных манипуляций можно промыть устройство водой через шланг, который легко надевается на водопроводный кран.

Во время мытья категорически запрещается использование абразивных средств.

Не забывайте и о внешней чистке. Пыль, забивающаяся в ребра батареи, уменьшает теплоотдачу прибора, поэтому регулярное мытье корпуса не повредит устройству.

Чугунные радиаторы нуждаются в окрашивании. Для этого применяют специальную краску для батарей и отопительных конструкций, которая способна выдержать высокие температуры. Такие краски не желтеют, не трескаются и не смываются.

Особенности схемы диагонального подсоединения

Если вы тоже задались вопросом о том, почему диагональное подключение является наиболее эффективным, то следует рассмотреть этот вариант более подробно

Если принять во внимание процесс, где задействованы горячий воздух или вода, то действие будет происходить по одному физическому закону, который предполагает подъем теплых масс наверх, тогда как холодные опускаются вниз

Для обеспечения равномерного распределения тепла по объему радиатора следует распределить теплоноситель по батарее. Как было упомянуто выше, боковое подключение в городских квартирах выступает в качестве основной схемы. Ведь там используется принудительная циркуляция под высоким давлением. Диаметр выходящих и исходящих патрубков составляет всего лишь 20 мм. Через них вода поступает в батарею под высоким напором, что позволяет равномерно и быстро заполнить устройство.

Если же речь идет о частном домостроении, где циркуляция естественная, заполнение радиаторов происходит под воздействием вышеупомянутого физического закона. Именно поэтому горячие потоки проникают через верхний патрубок, выталкивая холодную воду через нижний выход с противоположной стороны. Два патрубка располагаются диагонально, если рассматривать прибор. Отсюда и следует название подключения. Теплоноситель заполняет батарею постепенно, отдавая тепло всему объему. Необходимо учитывать не только закон теплоотдачи, но и физический закон. Именно поэтому данная схема является наиболее эффективной.

Какие радиаторы используются


К преимуществам стальных панельных радиаторов относят небольшой вес и привлекательные внешние характеристики

Для нижнего подключения существуют некоторые требования, которым должны соответствовать радиаторы, так как в этом случае теплоноситель распределяется по сплошной зоне и привычные секционные конструкции здесь не подойдут.

Панельные

Производятся из алюминиевых сплавов. Специальные П-образные ребра увеличивают площадь нагрева и теплоотдачи. Лицевая сторона сделана в виде цельной панели. К главным преимуществам такой батареи относят: небольшой вес, привлекательные внешние характеристики, экономия энергоресурсов, невысокая цена, широкий ассортимент моделей, долговечность.

Для социальных учреждений: больниц, школ, детских садов выпускаются специальные варианты с более гладкой поверхностью, которые облегчают регулярный уход.

Из профилированной стали


Трубчатый радиатор из стальной профильной трубы

Простые по конструкции панели прямоугольной формы могут быть разного размера. Батарея состоит из нескольких пластин соединенных сваркой, внутри которых размещены вертикальные продолговатые каналы, предназначенные для циркуляции горячей жидкости. Для повышения теплоотдачи используются П-образные стальные ребра.

Такая батарея обладает целым рядом достоинств: длительный срок службы, более 25 лет, совместимость с большинством типов котлов, нет строгих ограничений по выбору теплоносителя, эстетичность, простота монтажа.

Так как радиаторы из профилированной стали склонны к быстрому загрязнению, во время монтажа рекомендуется параллельно устанавливать грязевые фильтры.

Классификация панельных приборов

Панельные радиаторы бывают трех типов:

  1. профильными;
  2. гладкими;
  3. гигиеническими.

При изготовлении профильных приборов используется листовая сталь, все наружные поверхности покрываются защитным порошкообразным напылением. Более того, нейтральный лак против коррозии, который также используется при изготовлении, значительно продлевает эксплуатационный срок. Цвет может быть любой – здесь никаких ограничений нет.

Второй и третий виды радиаторов используются в учебных заведениях, больницах и детских садах. Яркими примерами является продукция таких брендов, как, скажем, Purmo или Kermi.

Важно! Преимуществом трубчатых батарей перед панельными считается то, что первые можно повернуть любой стороной, в то время как вторые следует покупать с заранее определенным подключением.
Да и в старых зданиях трубы не всегда подходят к новым батареям. Хотя эту проблему можно решить – для этого требуется переложить трубопровод

Особенности подключения

Способы подсоединения радиаторов

При устройстве отопительных систем в частных домах применяют следующие способы подсоединения:

В этом случае подающая труба подключается сверху, а обратка – снизу к той же секции.Данная схема подключения батареи отопления позволяет радиатору равномерно нагреваться. Однако, если гармошка обладает большим количеством секций, то возникнут значительные теплопотери, соответственно лучше использовать другие варианты подключения.

Седельное и нижнее

Такой способ является отличным вариантом для тех случаев, когда трубы проходят в полу. Соединение осуществляется к патрубкам, расположенным внизу конструкции, в противоположных секциях. Недостатком данного способа является лишь низкая эффективность, так как теплопотери могут достигать 15 процентов.

Применяется при подсоединении приборов с большим количеством секций. Как несложно догадаться, подводящая труба в этом случае подключается сверху, а отводящая – снизу, в противоположной секции. Данная схема подключения батарей отопления в частном доме способствует равномерному распределению теплоносителя и максимальной теплоотдаче от приборов.

Обратите внимание! При использовании терморегулятора для отопления параллельно радиатору необходимо выполнить байпас. Это позволит регулировать степень нагрева прибора

Схема подключения радиаторов

Как мы видим, способы подключения батарей отопления зависят от ряда факторов, таких как способ прокладки труб, мощность оборудования и пр. В частности большое значение имеет вид системы. Детальней о видах отопительных систем поговорим ниже.

Схема однотрубной системы

Виды системы

При устройстве отопительных систем применяют две схемы:

  • Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
  • Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.

Схема двутрубной системы

Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:

  • По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
  • По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.

Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.

На фото — расположенный под окном радиатор

Как подключить радиатор отопления с нижним подключением?

Существует несколько способов подключения секционных батарей к отопительной системе. У каждого из них есть свои плюсы и минусы. Диагональное подключение идеально подходит при горизонтальном положении трубопровода, боковое позволяет осуществить соединение с одной стороны, а нижнее сочетается с интерьером и эстетично выглядит.

Особенности

Радиаторы с нижним подключением популярны за счет того, что помогают скрыть наличие труб.

Чаще всего данный способ встречается в частных домах, поскольку трубопровод находится непосредственно под строением.

Уходящие вниз трубы значительно освобождают полезную площадь и не бросаются в глаза. Однако стоимость секционных радиаторов, использующих нижнее подключение значительно выше других.

На данный момент производится только два вида батарей такого типа: стальные и панельные. Стальные радиаторы легко монтируются и имеют небольшие размеры. В панельных батареях используется термостатическая арматура с узлами подключения. От количества секций зависит быстрота нагрева помещения. Для маленьких комнат достаточно 3-6 панелей. Просторные помещения требуют большего количества секций.

Панельные радиаторы отопления

https://youtube.com/watch?v=esXEbda3_qg

Стальные батареи во многом превосходят панельные, поскольку имеют возможность установки в любом положении и вода поступает в последнюю секцию напрямую. Что очень удобно в случае замены старых конструкций на новые. Они соответствуют всем типам подключения, в отличие от современных радиаторов, которые могут не подходить для многих старых систем отопления.

Стальные радиаторы отопления

Проблему старых двухтрубных батарей можно решить перекладкой. Правда такая операция обходится дороже и отнимает большое количество времени.

Монтаж

Во время проведения работ не стоит снимать производственную упаковку. В процессе установки радиаторы часто подвергаются механическому воздействию, что сказывается на внешнем виде конструкции. Наличие защитной пленки помогает избежать царапин и других повреждений поверхностей.

Устанавливать радиаторы стоит на высоте не менее семи сантиметров от пола и десяти сантиметров от окна. Это обеспечит правильную циркуляцию воздуха и легкость монтажа.

Точно определите, какая из труб является питательной, а какая дает обратную связь. С батарей разобраться проще, они имеют маркировку на торцах обозначающую узел подключения.

У каждого радиатора, использующего нижнее подключение имеется термостатический вкладыш. Он применяется для правильной регулировки температуры. Правда, за счет этой особенности, цена на радиаторы данного типа выше в среднем на 10%.

Виды подводки

Существует два способа подводки отопительной системы к батарее. Если обе трубы расположены с одной стороны, горячая вода поступает в верхнюю пробку батареи. Охлажденная вода выводится через нижнюю. Обе пробки располагаются рядом. Такой способ называется односторонним.

Радиатор отопления с односторонней нижней подводкой

Разносторонний способ предполагает подводку горячей воды с противоположной стороны от вывода холодной. Такой вариант отлично подходит к персональным системам отопления. Основное преимущество данного метода заключается в возможности движения воды в любом направлении. К тому же, протяженность линий ввода и вывода жидкости значительно меньше, как в двухтрубной батарее.

Радиатор отопления с разносторонней нижней подводкой

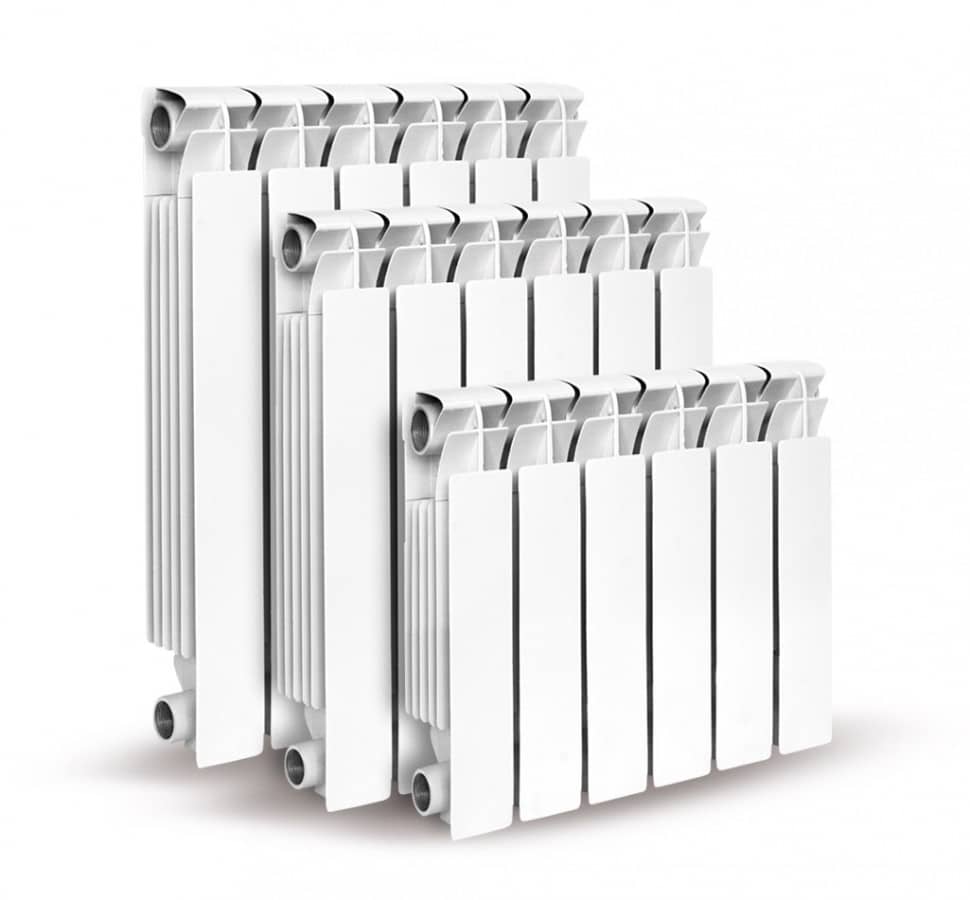

Биметаллические радиаторы

Сплавы, из которых производятся данные батареи, используют сталь и алюминий. Сталь используется в качестве материала, контактирующего с теплоносителем. Алюминий же исполняет роль теплопроводящего элемента.

Все биметаллические радиаторы могут быть разборными либо цельными. Преимущество монолитных батарей заключается в возможности работы при высоком давлении. Это обеспечивает безопасную эксплуатацию конструкции.

Выбор подключения

Во время определения способа подключения в первую очередь необходимо учитывать схему отопления и соединение узлов системы. Правильный подбор, позволить использовать батареи с максимальной эффективностью. Нарушение же приведет к потере мощности.

Учитывайте, что нижнее подключение понизит КПД системы отопления. Однако удобства, создаваемые таким способом, могут иметь решающее значение при выборе. Главное учитывать все особенности отопительной системы и тогда радиатор прослужит долгое время без лишних вложений средств.

Выбор места и способа установки радиатора

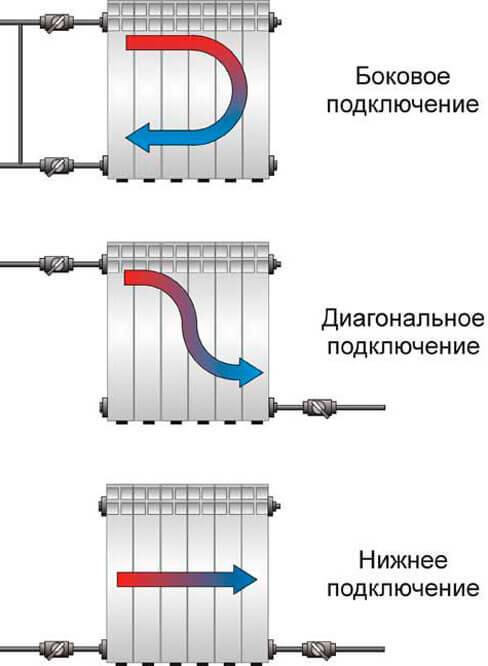

Варианты подключения радиаторов отопления зависят от общей схемы отопления в доме, конструктивных особенностей отопительных приборов и способа прокладки труб. Распространены следующие способы подключения радиаторов отопления:

  1. Боковое (одностороннее). Подводящая и отводящая трубы подсоединяются с одной стороны, при этом подача располагается сверху. Стандартный способ для многоэтажных домов, когда подвод выполняется от трубы стояка. По эффективности этот способ не уступает диагональному.
  2. Нижнее. Таким способом подключаются радиаторы биметаллические с нижней подводкой или стальной радиатор с нижним подключением. Подводящая и обратная труба подводится снизу в левой или правой части прибора и подсоединяется через узел нижнего подключения радиатора с накидными гайками и отсекающими кранами. Накидная гайка накручивается на нижний радиатор патрубок. Преимуществом такого способа является скрытое в полу расположение магистральных труб, а радиаторы отопления с нижней подводкой гармонично вписываются в интерьер и могут устанавливаться в узкие ниши.
  1. Диагональное. Теплоноситель поступает через верхний вход, а обратка подключается с противоположной стороны к нижнему выходу. Оптимальный вид подключения, обеспечивающий равномерный разогрев всей площади батареи. Таким способом правильно подключить батарею отопления, длина которой превышает 1 метр. Теплопотери при этом не превышают 2%.
  2. Седельное. Подача и обратка подключена к расположенным с противоположных сторон нижним отверстиям. Применяется преимущественно в однотрубных системах, когда другой способ невозможен. Потери тепла в результате плохой циркуляции теплоносителя в верхней части прибора достигают 15%.

https://youtube.com/watch?v=olrD9qxCAhM

ПОСМОТРЕТЬ ВИДЕО

При выборе места для установки учитывают несколько факторов, обеспечивающих корректную работу отопительных приборов. Установка производится в наименее защищенных от проникновения холодного воздуха местах, под оконными проемами. Рекомендуется установить батарею под каждым окном. Минимальное расстояние от стены составляет 3-5 см, от пола и подоконника – 10-15 см. При меньших зазорах ухудшается конвекция и падает мощность батареи.

Типичные ошибки при выборе места установки:

  • Не учтено место для установки регулировочных кранов.
  • Маленькое расстояние до пола и подоконника препятствует полноценной циркуляции воздуха, вследствие чего теплоотдача снижается и помещение не догревается до заданной температуры.
  • Вместо нескольких батарей, расположенных под каждым окном и создающих тепловую завесу, выбирают один длинный радиатор.
  • Установка декоративных решеток, панелей, препятствующих нормальному распространению тепла.

Способы циркуляции теплоносителя

Циркуляция теплоносителя по трубопроводам происходит естественным или принудительным способом. Естественный (гравитационный) способ не предполагает использования дополнительного оборудования. Теплоноситель передвигается благодаря изменению характеристик жидкости в результате разогрева. Поступающий в батарею горячий теплоноситель, остывая, приобретает большую плотность и массу, после чего опускается вниз, а на его место поступает более горячий теплоноситель. Холодная вода из обратки самотеком поступает в котел и вытесняет уже нагретую жидкость. Для нормального функционирования трубопровод устанавливается под уклоном не менее 0,5 см на один погонный метр.

Схема циркуляции теплоносителя в системе с использованием насосного оборудования

Для принудительной подачи теплоносителя обязательна установка одного или нескольких циркуляционных насосов. Насос устанавливается на обратную трубу перед котлом. Работа отопления в этом случае зависит от электрического питания, однако имеет существенные преимущества:

  • Допускается применение труб малого диаметра.
  • Магистраль устанавливают в любом положении, вертикально или горизонтально.
  • Требуется меньший объем теплоносителя.

Особенности радиаторов для бокового подключения

Есть понятие «обвязка секционного радиаторов». Это комплект для выполнения бокового подключения радиатора, чтобы адаптировать последний к отопительной системе. Кроме самого радиатора сюда входят переходники, заглушки, ручные отводчики воздуха с пластиковыми ключами, переходники. Кроме этого, в наборе имеются запорная либо регулирующая арматура.

Как правило, в комплекте поставки содержатся прокладки из паранита или силикона, так что дополнительные средства для герметизирования вам не потребуются.

При установке секционного радиатора имеется одна особенность. Перед тем, как накрутить футорку, следует удостовериться, что на резьбе нанесен тонкий слой краски, или его нет совсем. Излишки краски можно зачистить наждачной бумагой, но многие предпочитают подмотку из льна.

Секционный радиатор

Панельные радиаторы из стального материала в дополнительном монтажном комплекте не нуждаются. Все необходимое на них уже установлено, остается только вкрутить краны и подсоединить трубы.

Некоторые ошибочно полагают, что на такой радиатор вообще ничего не устанавливается. А если придется выполнить его демонтаж? Чтобы не сливать воду из системы, достаточно трубы подачи и обратки обеспечить шаровыми кранами. Это позволит всей системе сохранять работоспособность во время ремонта.

Как правило, для обвязки радиатора опытный мастер использует следующую арматуру:

  • пару шаровых кранов – с их помощью отопительный прибор полностью перекрывается от всей системы;
  • дроссель с шаровым краном – кроме остановки помогает осуществлять ручную регулировку тепловой отдачи;
  • пару дросселей – с их помощью выполняется базовая балансировка двухтрубной системы отопления и последующая настройка тепловой передачи;

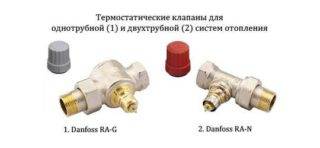

  • термоголовка с дросселем – позволяет регулировать температурный режим в помещении автоматически.

Есть еще важная особенность – перед запорным или дроссельным устройством устанавливают байпас, который позволяет выполнять регулировку только на конкретном радиаторе.

Какой бы тип радиатора вы не выбрали, какую бы схему для его подключения не использовали, необходимо выполнить расчеты и осуществить монтаж правильно. Для каждого конкретного случая более оптимально подойдет та или иная система. Если дома отличаются большой площадью, рекомендуется воспользоваться советами специалистов, которые окажут помощь в составлении проекта.

Если помещение маленькое, то подобрать отопительную систему и осуществить монтажные работы возможно собственными силами. Необходимо только учесть все особенности жилья, изучить правила установки радиаторов, разобраться в целесообразности применения конкретной системы.

Во время выполнения монтажных работ не следует забывать, что типы материалов для труб и радиаторов должны быть одинаковыми. Пластиковая труба, соединенная с чугунной батареей, доставит вам немало хлопот.

От правильного выбора варианта подключения радиаторов напрямую зависит эффект работы всей отопительной системы. При оптимальном варианте тепловые потери минимизируются. Это создает возможность для получения максимального эффекта с минимальным расходованием топливных ресурсов.

Монтажные работы можно провести своими силами. Только необходимо все предусмотреть, чтобы холодная система не нарушила комфорт вашего уютного жилья.

Однотрубная схема

Однотрубной называют отопительную систему, в которой все без исключения радиаторы подключены к одному трубопроводу. При этом разогретый теплоноситель на входе и остывший на обратке перемещается по одной и той же трубе, постепенно проходя сквозь все отопительные приборы

В данном случае, очень важно, чтобы внутреннее сечение трубы было достаточным для выполнения ее основной функции. В противном случае, все отопление будет неэффективным.

Отопительная система с однотрубным контуром имеет определенные плюсы и минусы. Ошибочным будет мнение, что такая система позволяет существенно сократить расходы на прокладку труб и установку отопительных приборов. Дело в том, что система будет функционировать эффективно только в случае ее грамотного подключения с учетом большого количества тонкостей. Иначе, она не сможет обогревать квартиру должным образом.

Экономия средств при обустройстве однотрубной отопительной системы действительно имеет место, но только в случае применения вертикального подающего стояка. В частности, в пятиэтажных домах часто практикуют такой вариант разводки с целью экономии материалов. В данном случае нагретый теплоноситель подается по главному стояку вверх, где распределяется по всем остальным стоякам. Горячая вода в контуре постепенно проходит сквозь радиаторы на каждом этаже, начиная с верхнего.

По мере достижения теплоносителем нижних этажей его температура постепенно снижается. Чтобы компенсировать разницу температур, на нижних этажах устанавливают радиаторы с большей площадью. Еще одна особенность однотрубной отопительной системы заключается в том, что на всех радиаторах рекомендуют устанавливать байпасы. Они позволяют беспрепятственно снимать батареи в случае необходимости ремонта, не останавливая при этом всю систему.

Если отопление с однотрубным контуром выполнено по схеме с горизонтальной разводкой, движение теплоносителя может быть попутным или тупиковым. Такая система зарекомендовала себя в трубопроводах длиной до 30 м. При этом количество подключенных радиаторов может составлять 4-5 штук.

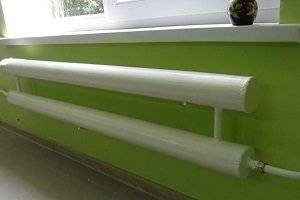

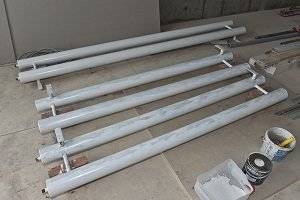

Начинаем делать самодельный радиатор

  1. Чтобы сварить несущий каркас, необходимы стальные трубы. Для большего коэффициента полезного действия и теплоотдачи лучше использовать трубы большого диаметра. Подойдут обрезки или металлолом – главное, чтобы они были в хорошем состоянии и не покрыты ржавчиной. Если на трубе есть резьба или другие металлические элементы, то их нужно спилить. Все края труб должны быть ровными, без заусениц.
  2. Высчитайте мощность будущей системы радиаторов. Для того, чтобы грамотно распределить батареи по дому, нужно записать квадратуру жилой площади.

Совет мастера: смело берите расчеты для стандартных чугунных труб, не ошибетесь!

Например:

Измеряем первичные показатели: внешний диаметр трубы = 12см; внутренний диаметр трубы = 9,5см; толщина внешней стенки батареи = 3,5 см; площадь сечения = 7,8 см.

Объем батареи =14500 см3. Далее, объем радиатора необходимо поделить на площадь сечения. Получаем длину нужного радиатора = 2 метра.

  1. Вы можете привнести в конструкцию батареи свои нюансы: если у Вас часто происходит завоздушивание труб, замерзание воды или отопительной жидкости, гидроудары, тогда установите специальный кран шарнирного типа. В нужный момент, Вы легко восстановите давление в системе.
  2. Батарея может быть с любым количеством секций. Все зависит от типа помещения, куда она будет прикреплена:
  • в большое помещение (более 30 м2), желательно установить трехсекционный радиатор;
  • в спальню, кабинет или детскую комнату, достаточно двухсекционного;
  • для подвальных, складских помещений, кладовых, где необходимо поддерживать минимальную плюсовую температуру в любое время года, можно поставить и односекционный радиатор.
  1. Перед тем, как начать работать с болгаркой, освободите место вокруг себя. Убедитесь, что провод удлинителя находится на безопасном расстоянии.

Замечание специалиста: помните о технике безопасности во время работы с электроинструментами!

Возьмите трубу большого диаметра и разрежьте ее на 3 равные части. В каждой части, сделайте отверстия под углом 180 градусов и диаметром 2,5см, электроинструментом, имеющим насадку «балетка»

Обратите внимание на расстояние между отверстиями: их нужно делать, отмерив 5см от торца по обе стороны. В итоге, у Вас получится конструкция, в которой отверстия располагаются как в нижней, так и в верхней части трубы

Очистите трубы и острые края отверстий крупнозернистой наждачной бумагой от металлической стружки. Далее, возьмите тонкую трубу диаметром 20 см и отмерьте ее посередине

Затем разрежьте болгаркой, чтобы получились 2 части по 10 см. Приварите эти куски труб к конструкции из больших труб, таким образом, чтобы получилась крестообразная система циркуляции воды. Тонкие прутья нарежьте и приварите к противоположной стороне конструкции из больших труб. Таким образом, у Вас получится жесткий и устойчивый каркас, способный выдержать сильный напор воды. Чтобы закрепить полученный каркас, установите сгоны: один сгон приваривается к входному отверстию, а второй к выходному.

Полезно знать: для того, чтобы проверить радиатор на герметичность, необходимо закрыть нижний сгон заглушкой. В верхний сгон залейте воду и понаблюдайте: если течь все-таки есть, то слейте воду, просушите радиатор и заварите щель.

Для увеличения температуры в жилом помещении или квартире, приваривают конструкцию из труб к уже готовой профильной батарее. Эти манипуляции подлежат согласованию с главным инженером ЖЭСа и регистрации в государственных коммунальных службах.

Опасность проведения данного вида работ некомпетентным специалистом состоит в том, что регистры зафиксируют снижение давления и такая «работа» приведет к завоздушиванию системы водоснабжения всего жилого дома. Чтобы избежать неприятностей, необходимо полностью отключить подачу воды и перекрыть входные отверстия.

Важно знать: ни в коем случае нельзя врезать самодельные конструкции без присутствия специалиста. Резкий гидроудар способен привести к разгерметизации сваренного радиатора.

Как показала практика, на 20 м2 необходимо 15-16 ребер батареи

Этого вполне достаточно, что бы поддерживать оптимальную температуру в +20 градусов тепла

Как показала практика, на 20 м2 необходимо 15-16 ребер батареи. Этого вполне достаточно, что бы поддерживать оптимальную температуру в +20 градусов тепла.

Смотрите видео, в котором специалист разъясняет, как можно сделать радиатор отопления своими руками:

Двухтрубное подключение

Двухтрубное подключение радиаторов отопления предрасполагает применение двух коллекторов. Один для подачи, второй для обратки. В следствии вода в радиаторах принимается одной температурой. Это даёт возможность равномерного обогрева определённого помещения.

Применение данной системы считают наиболее востребованным. Потеря тепла минимальная. Вода циркулирует попутно либо тупиково.

При правильном расчете расходного материала, стоимость этой системы обойдётся немного дороже однотрубного метода.

Присоединение всех элементов теплосистемы возможно осуществить боковым и нижним способами. Более выгодными считают диагональные подключения. Распределение тепла происходит размеренно по всей отопительной системе.

Нижнее подсоединение радиаторов отопления зачастую применяют при дизайнерском оформлении. На рынке стройматериалов предоставлен огромный выбор моделей и вариантов теплоэлементов. Есть возможность скрытия труб в стенах или полах.

Определённая модель имеет свой способ подключения. Большая мощность батарей компенсирует высокую потерю теплоотдачи при нижнем подключении.

Правильное подключение батарей отопления: схема и способы

Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.

Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: “Как подключить радиатор отопления – способы и варианты”).

Типы отопительных систем

Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа

Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Где лучше расположить отопительную батарею

Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.

Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”)

Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу

  • от низа подоконника – 100 мм;
  • от пола – 120 мм;
  • от близлежащей стены – 20 мм.

Варианты циркуляции теплоносителя в отопительной системе

Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.

Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

Способы подключения батарей отопления

Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:

  1. Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:

– подача осуществляется сверху;

– отвод выполняется снизу.

Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.

Расходники для нижней подводки

Монтаж батарей с нижним подключением отличается относительной простотой, если предварительно позаботиться о необходимой арматуре и других расходниках:

  • фитинги;
  • набор переходников;
  • средства упаковки;
  • гильзы под пайку;
  • термостатирующие, регулировочные клапаны;
  • резьбовые «американки»;

  • запорная арматура, устанавливается на входе, выходе, шаровые краны позволяют перекрывать поступление теплоносителя в радиатор и регулировать интенсивность поступления жидкости;
  • заглушка, предназначена для четвертого входа в батарее, выкрашена в белый цвет и не портит общий облик конструкции;
  • пакля или уплотнительная паста;
  • кран Маевского, является воздухоотводом, чаще всего поставляется в комплекте с переходниками.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
