Изготовление навеса к дому своими руками

Конструкция навеса из металлопрофиля

Выбор формы, цвета укрытия, материала силовой и стропильной системы определяется в соответствии с выделенным бюджетом, либо исходя из эстетических и технологических пожеланий.

Имея некоторые знания и навыки строительных работ можно самому сделать эскиз и сборку

Если уверенности в собственном решении нет, тогда следует обратить внимание на уже готовые проекты

Несущая конструкция может быть сделана из:

• Металла;
• Дерева;
• Опорные колоны из кирпича и строительных блоков.

Возведение каждого из этих видов силовой конструкции предполагает наличие навыков и необходимого инструмента для выполнения операции. Изготовление каркаса самая трудоемкая и затратная операция. От качества выполнения работ будет зависеть конечный результат, поэтому отнестись к строительству несущей конструкции надо максимально внимательно, аккуратно, выдерживая точные размеры. Используются только рекомендованные специалистами крепежные элементы. Благо недостатка предложения на рынке нет.

Для деревянной сборки представлен широкий ассортимент металлического крепежа, поэтому навыков высококлассного столяра иметь не надо. С металлом работать сложнее. Необходима сварка, что является самым быстрым вариантом, либо специальные крепежные элементы, работа с которыми предполагает некоторые навыков, если это не заводская конструкция укомплектованная всем необходимым. В противном случае резать, сверлить металл придется самостоятельно, что занимает достаточно много времени.

Большое значение сегодня придается дизайну. Интересные идеи можно увидеть на тематических ресурсах, по телевидению. Творческие способности домашних мастеров реализуются в собственных проектах. Для многих работа своими руками это не только способ сэкономить, но и реализовать свои мечты, показать вкус, навыки и состоятельность.

При проектировании учитывается стилистика фасада и близлежащий ландшафт. Строят укрытия обычно в следующих случаях:

• Навес (укрытие) для автомобиля.
• Укрытие для хозблока.
• Место хранения предметов и вещей, на которые нежелательно попадание осадков и прямых солнечных лучей.
• Навес в зоне отдыха.
• Защита детской площадки.
• Защитное перекрытие для мест приготовления пищи.
• Укрытие от прямых солнечных лучей над бассейном или рядом с ним.

Каждая конструкция имеет свои особенности. Например, навес для одного или двух автомобилей имеет минимальные размеры, необходимые для полноценной защиты. Строить укрытие для временного хранения стройматериалов без укладки на грунт покрытия или установки поддонной не имеет смысла.

Если необходимо сделать навес для защиты от солнца и осадков детской или игровой площадки, то необходимо учесть высоту конструкции, поскольку активные занятия требуют значительного пространства. Впрочем, нужды и пожелания у каждого собственника свои и для реализации проекта необходимо знать некоторые нюансы работы с металлопрофилем.

Описание видов

Конструкция деревянного навеса может быть консольной, пристроенной и отдельно стоящей. А деревянными их называют из-за материала стоек, обрешетки на крыше и стропил.

• Козырек над крыльцовой частью дома, который закреплен на стене и не имеет других опор, – самый простой двухскатный навес.
• Одной стороной пристроенный навес упирается на 2 столба, а с другой он примыкает к стене либо дома, либо другого дворового строения: летней кухни, сарая, гаража.
• Навес, который стоит отдельно – совершенно независимое сооружение, представляющее собой крышу, опирающуюся на стойки (пергола).

По типу крыши навес бывает следующих видов:

• шатровым;
• односкатным;
• двускатным;
• плоским;
• купольным;
• многощипцовым.

Навес совместим с любым типом крыши, но наиболее часто навесы бывают арочными, односкатными и двускатными, поскольку они самые легкие в возведении. Но вместе с тем они гарантируют качественный водосток и избавление от полуденной жары при правильном расположении относительно сторон света.

Назначение навеса более обширно, нежели у садовой беседки:

• защищенность зоны отдыха и расположенной в ней садовой мебели от осадков и солнечных лучей;
• укрытие обеденной зоны – около дома (летняя кухня около зоны барбекю);
• защищенность террасы или крыльца от дождей и грязи;
• крыша для машины над автомобильной парковкой;
• укрытие детской игровой зоны;
• защита запаса дров, а также садовой техники;
• укрытие для бассейна.

Из различных видов навесов самым востребованным до сих пор является деревянный, и это никого не удивляет, поскольку стоимость постройки вполне доступна, а качество – высокое. Как раз поэтому стоит рассказать, как соорудить навес из дерева самостоятельно.

Устанавливаем металлические столбы для навеса и обрешетку

Сделать каркас тяжелее всего, поскольку установка крыши и украшение – это уже легче простого и с этим может справиться даже ребенок. А вот каркас надо тщательно делать, не лениться пользоваться уровнем и чаще проверять правильность выполнения работ. Если установить опоры или стяжку неровно, то исправить это можно будет, конечно, но времени и сил уйдет много, ведь это практически все полностью переделывать. Рассмотрим, как состряпать металлический навес своими руками по ГОСТ в подробной инструкции.

ШАГ 1: устанавливаем опоры. Существует около десятков разных методов установки опор, но мы не будет заморачивать голову нижними обвязками, просто сделаем буром или лопатой углубление в земле на 40-50 сантиметров поставим по центру металлический профиль и зальем бетоном – опора готова

Здесь важно установить опоры именно вертикально, измерить все уровнем, чтобы они были в одной плоскости. Бетонный раствор 1:3 делаем

ШАГ 2: обвязка верхняя. А вот вверху обвязать опоры надо, поскольку высота их будет 270 сантиметров над землей и 240 см соответственно на другой стороне, куда будет уклон (мы выбрали именно такую высоту), они могут немного отклоняться. Поэтому вверху по периметру надо приварить металлическую профилированную трубу, длинна которой будет равна длине одной стороны (мы взяли за шаблон размеры навеса 4х4 метра).

ШАГ 3: обрешетка. Поскольку металлические навесы с односкатной крышей не требуют гнутых элементов и стыков посредине, сделать обрешетку проще простого. Необходимо через каждые 60 сантиметров приварить металлическую трубу между сторонами навеса с высотой 270 и 240 см, чтобы образовался уклон. У нас получится примерно 20% уклон, даже немного меньше – этого вполне достаточно для того чтобы металлический каркас навеса удачно справлялся с любым количеством осадков.

Теперь осталось всего лишь привинтить кровельный материал. Каркас обойдется всего лишь в 3500 рублей, можно еще сэкономить, устанавливая перемычки через каждые 80 сантимтеров, вместо 60 см как мы сделали, но лучше пусть будет запас прочности, облегчать конструкцию можно только в случае если навес для машины находиться в уютном месте двора и не подвергается воздействию сильного ветра.

Примеры чертежей и типовых проектов

Рассмотрим только те варианты проектов, по которым можно построить деревянный навес своими руками.

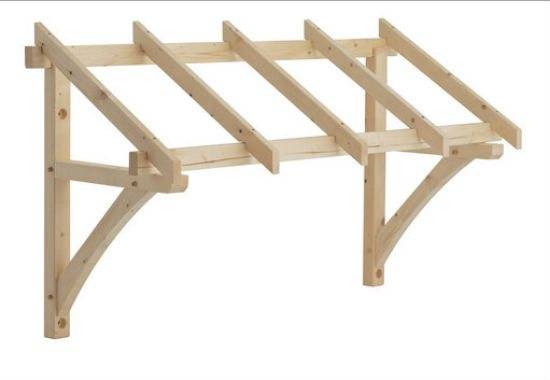

Над входом в дом проще всего построить односкатный козырек на опорах-укосах. Для кровли подойдет любой листовой материал.

Схема, как сделать навес над крыльцом из дерева

В монтаже проще и понятней односкатные постройки, их можно прикрепить к дому на поперечную балку или организовать отдельно стоящее строение на столбах.

Типовой проект, который поможет построить деревянный навес к дому своими руками, размеры можно менять в зависимости от индивидуальных условий Важно: чтобы избежать провиса поперечных балок, оптимальное расстояние между вертикальными опорами 2 м, при больших размерах рекомендуется сделать поддерживающие укосы

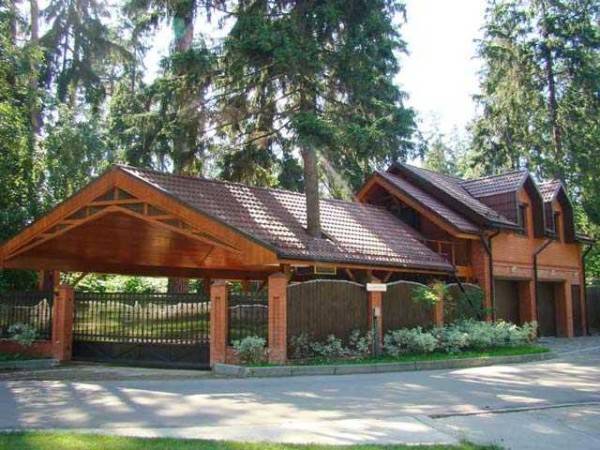

Двускатный деревянный навес можно пристроить к дому, фермы должны располагаться параллельно фасаду

Двускатные, конусные, вальмовые крыши для навесов требуют грамотного подхода к устройству стропильной системы. Обычно это отдельно стоящие сооружения, приспособленные под беседку, летний домик. Каркас и верхняя обвязка делается из бруса 100*100, 150*150 мм, а ферма из доски 150*40 мм, для комфорта можно соорудить парапет, зашить бока решетками, прозрачным листовым материалом, высадить плетущиеся растения, виноград.

Чертеж самостоятельного навеса с пирамидальной, четырехскатной крышей

Проектирование более сложных построек лучше доверить профессионалам.

Расчет

Чтобы правильно рассчитать габариты навеса необходимо определиться с ее функционалом

Так, если это место отдыха, то оптимально принять во внимание 2 м2 площади для одного человека, средний размер эргономичной беседки 3*4, 4*6 м, с удобным размещением барбекю

Для стоянки автомобиля так же существуют свои параметры деревянного навеса: ширина машины+1 м с каждой стороны, если на 2 авто, то учесть между ними + 0,8 м, длина 4-6 м, в зависимости от класса.

Террасы и веранды к дому рекомендуется делать шириной 2-3 м, по всей длине стены, чтобы максимально задействовать фасад здания. Козырьки над дверью должны быть глубиной 900-1500 мм, шириной 800-1500 мм. Входные деревянные навесы на опорах рекомендуется делать по всей длине крыльца, чтобы защитить его от осадков, ширина — +300 мм шире ступеней с каждой стороны.

Пример, как сделать стандартный навес над крыльцом из дерева своими руками

Высота любого навеса в самой низкой точке не менее 2 м, оптимально для комфортного пребывания — 2,4-2,7 м.

Ветровые и снеговые нагрузки для правильной организации кровли рассчитываются для каждого региона индивидуально, для этого существуют таблицы СНиП, где указаны соответствующие параметры.

Совет: Дабы не запутаться в сложных вычислениях воспользуйтесь онлайн калькулятором либо готовым проектом деревянного навеса. Для самостоятельного строительства можно использовать правило: опоры через каждые 1,5-2 м, стропила устанавливаются в 1 м друг от друга, обрешетка 500-900 мм или сплошная, в зависимости от кровельного материала.

Как сделать навес из поликарбоната

При выборе кровельного материала укрытия следует обратить внимание на поликарбонат, он является лучшим для изготовления навеса. Поликарбонатное покрытие превосходно смотрится, имеет множество преимуществ:

• долговечен;
• прост в монтаже;
• имеет богатую палитру оттенков;
• обладает повышенной гибкостью;
• выдерживает значительные удары;
• формы и размеры навеса могут быть любой конфигурации;
• невысокая цена.

Фото навеса для автоФото навеса для авто

Арочный самодельный навес с ширмами-стенами из листов поликарбоната защитит машину от атмосферных осадков.

Цвет и качество поликарбоната

Сотовые панели из поликарбоната выпускаются различной степени прозрачности и расцветок. Зеленый отлично сочетается с природным ландшафтом. Пристройку лучше сделать одного цвета с домом. В любом случае выбор зависит от вкусовых предпочтений хозяина. Продукция проверенных брендов не принесет неприятных сюрпризов, их производители дорожат репутацией и придерживаются строгих стандартов.

Выбор поликарбонатных панелей

Навес из матовых панелей защитит автомобиль от вредного воздействия ультрафиолета, осадков. Поликарбонат выпускается двух видов: монолитный и ячеистый. Второй вариант легкий, пластичный, рассеивает свет. Монолитный имеет высокое качество, но тяжелый, дорого стоит.

Для постройки навеса потребуются листы:

• кровельные толщиной 16 мм;
• для вертикальных поверхностей материал толщиной – 10 мм.

Инструкция постройки поликарбонатного навеса

Устанавливаем навес шаг за шагом:

• делаем схему и чертеж;
• готовим площадку;
• устанавливаем опоры. Копаем ямки глубиной от 50 до 150 см. Устанавливаем строго вертикально стойки. Проверяем уровнем. Когда будете закапывать опоры, засыпьте ямы щебнем, закрепите бетонным раствором. Выдерживайте не менее трех суток;
• стойки соединяем балками;
• устанавливаем каркас, на который должна приходиться нагрузка от снега зимой;
• проводим монтаж водостока;
• приступаем к монтажу. Листы укладываем фабричной пленкой наружу. Панели разрезаем в соответствии с проектом. Соединяем специальными профилями. Сотовые листы поликарбоната фиксируем термошайбами с резинками для изоляции отверстий. Края поликарбоната закрываем торцевой лентой, защищающей соты внутри;
• снимаем защитную пленку;
• верхние торцы панелей поликарбоната закрываем алюминиевой лентой.

Монолитный поликарбонат плохо поддается сверлению, его крепят полимерной замазкой.

Советы по уходу за навесом из поликарбоната

Это самоочищающийся материал, моют по мере загрязнения, используя мягкие тряпки и мыльный раствор. Возможно, потребуется губка или щетка с нежной щетиной для очистки въевшейся грязи. Допускается мытье из шланга. Нельзя чистить в жаркую, солнечную погоду. Опавшие листья сметают мягкой метелкой. От снега удобнее очищать поверхности двускатной наклонной крыши.

Основные моменты

Есть несколько способов, как сделать навес во дворе частного дома своими руками правильно, быстро, и чтобы он прослужил максимально долго? Для получения самого лучшего результата необходимо учитывать ряд важных параметров.

Навес

Форма навеса может быть арочной (хорошие характеристики, элементы должны быть идентичны друг другу), двухскатной (имеет все характеристики кровли для дома) и односкатные (самый простой и надежный вариант).

Назначение

Навес может применяться для защиты:

• поленницы, инструментов, досок и других подобных материалов;
• игровой зоны/места отдыха взрослых;
• террасы, бассейна;
• оранжерей, парников;
• гриля/мангала;
• входной группы, автомобиля.

Тип конструкции

Сама конструкция бывает нескольких типов:

• закрытая – проёмы закрываются различными материалами, есть окна;
• полузакрытая – есть боковые парапеты, стационарная крыша;
• открытая – легкая крыша и несколько опор.

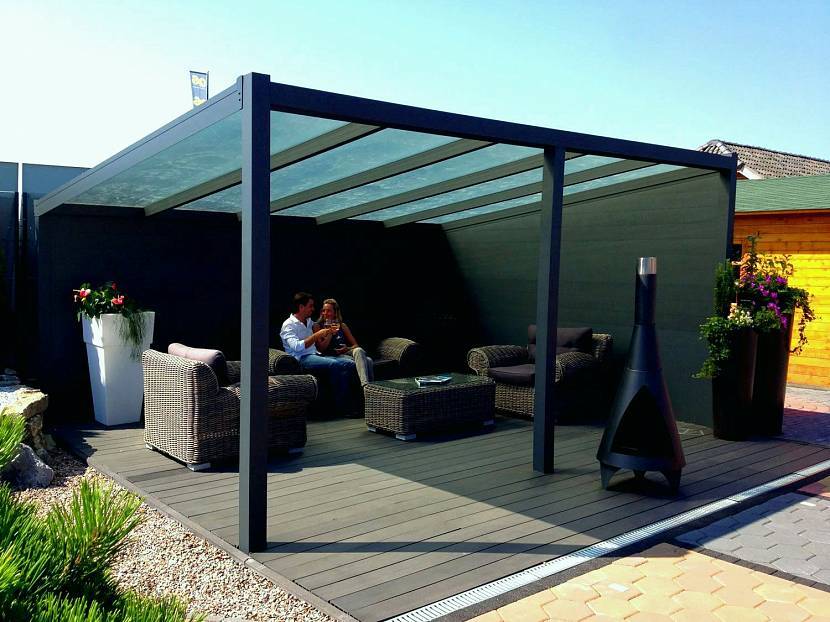

Полузакрытый навесИсточник daughtersfareandale.com

Чертеж

Веранды, навесы, беседки: советы как построить дешево и красиво вы можете узнать ниже.

Начните с чертежа, он позволит рассчитать количество материалов, стоек, размеров, сечения, веса, нагрузок, чтобы получить самый лучший результат.

Опоры

В основном опоры делают из дерева или металла, но самой устойчивой конструкция получается при использовании бетонных элементов. Ямы под опоры должны быть ниже промерзания грунта, примерно около метра, но в северных регионах может потребоваться и больше. На дно засыпается песок, утрамбовывается, заливается бетон и ставится опора. Ее надо выровнять и затем полностью залить яму. Можно сверху сделать опалубку, чтобы уровень бетона был выше уровня земли.

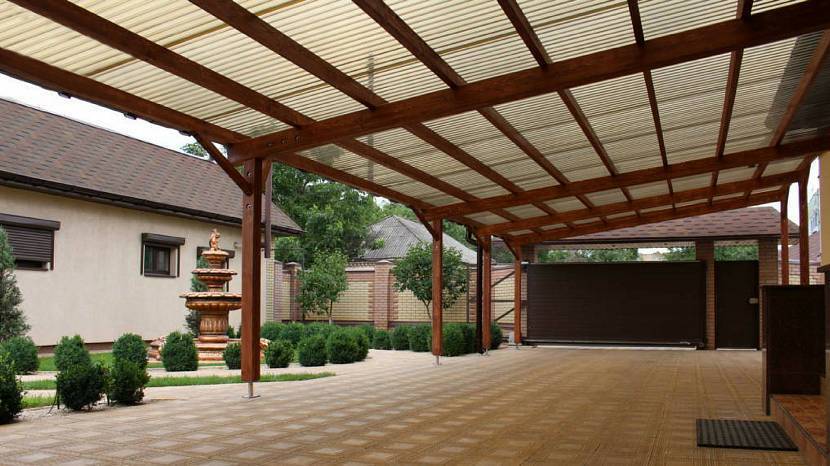

Навес с деревянными опорами и металлическими ножкамиИсточник aironplast.com

Деревянные опоры не рекомендуется погружать в грунт даже при использовании влагозащитных материалов. Для них делают бетонные опоры глубиной минимум 50 см, они выступают своеобразными сваями. В бетон закладывается арматура и крепится брус. На фундаменте также можно обустроить опоры из каменных строительных материалов. Для стропил применяется металл/дерево. Такой вариант требует достаточно много времени для обустройства. Еще один способ – асбестоцементные трубы: долговечные, не боятся постоянной влаги или сильных ежедневных скачков температур, отличаются простотой монтажа.

Каркас

Монтируется из дерева/металла. Легче работать с деревянными элементами. Соединяются саморезами или болтами. При использовании клееного бруса и сухой доски навес из дерева может прослужить много лет. Металлические элементы в основном сваривают. Реже используют совмещение обоих типов материалов. При обустройстве высокого и широкого навеса лучше выбирать полуарочные или треугольные формы.

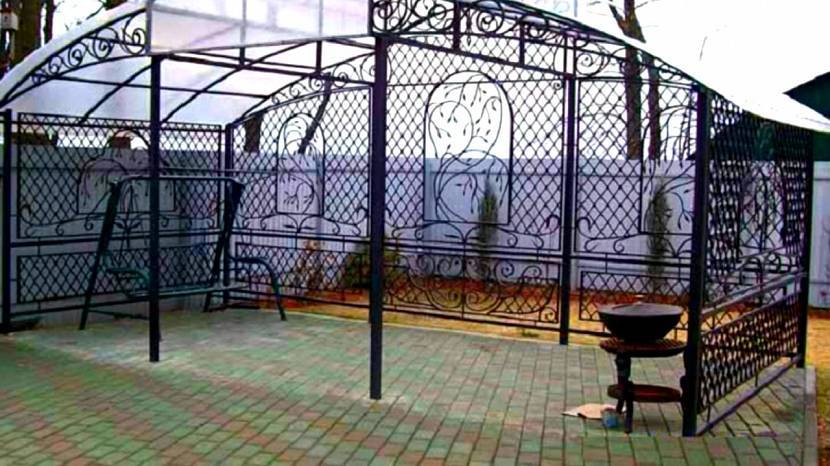

Каркас из металла с коваными элементамиИсточник i.ytimg.com

Опоры ставятся в промежутках минимум 1,2 м, для пристроенной к стене конструкции хватит двух опор. Под поликарбонат нецелесообразно часто укладывать профиль или брус, для черепицы – наоборот. Опоры, стойки и стропила часто делают из профиля разной толщины, в зависимости от назначения элементов конструкции. Это одинаково касается и бруса. Столбы обязательно строго вертикальные.

Стеновая опора

Как сделать навес к дому? Необходимо запомнить, что навесы бывают односкатными, ровными или с изгибом. Крепление осуществляется заведением стропила под крышу или к стене выбранными крепежами. Если зимой выпадает много снега, то стойки должны иметь жесткое крепление. Если площадка под навес будет бетонироваться до обустройства навеса, тогда надо сразу сделать проемы под стойки и продумать отвод воды, а древесину обязательно обработать защитными средствами.

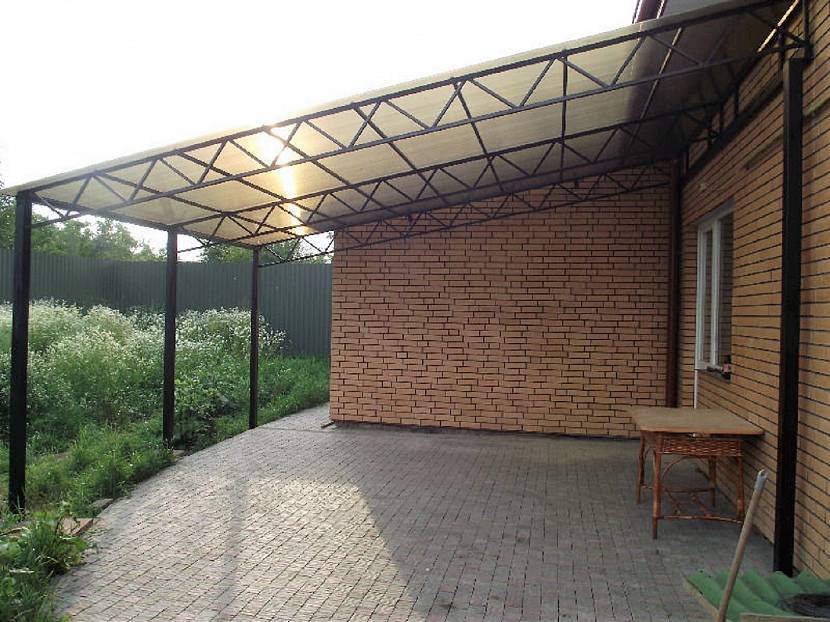

Навес к домуИсточник meco.dn.ua

Уклон

Оптимальным уклоном считается в 50 градусов, снег практически не накапливается. Уклон меньше 7 градусов считается горизонтальным. Если не получается сделать необходимый уклон под крышей дома, тогда материал укладывается сверху на кровлю. Надо продумать правильный водосток. Также можно обустроить отдельную конструкцию у дома.

Наружная сторона

Монтаж поликарбоната имеет строгие ограничения, которые связаны с чувствительностью плит к ультрафиолету. При неправильной укладке пластик прослужит несколько лет, а правильно смонтированный качественный материал может использоваться больше 15 лет.

Снятие защитной пленки с наружной стороны пластикаИсточник zavodecoteplic.ru

Наружная сторона плит покрывается прозрачной пленкой для защиты материала. Низкокачественные недорогие модели поликарбоната могут задерживать не больше 70% ультрафиолета, а модели высокого качества – до 99%. Чтобы скрыть деструкцию плиты иногда покрывают дымчатыми и молочными тонами. Но лучше сразу приобрести качественный пластик и избавить себя от лишних проблем.

В стандартных плитах применяется полихлорвиниловая пленка. Она полностью прозрачная. Как крепить поликарбонат можно узнать еще при его покупке

Надо попросить помощи у специалиста или сделать это самостоятельно, обратив внимание на следующие характеристики, которые относятся к наружной стороне:

• толщина стенок сот измеряется штангельциркулем – с внешней стороны они толще на 0,1 мм;
• пленка тверже и жестче с внешней стороны, хороший специалист определяет ее на ощупь.

Поликарбонат – какой стороной к солнцу его крепить:

1. Если обе стороны маркированные, это не имеет значение, так как поликарбонат имеет двухстороннюю защиту.
2. Если промаркирована только одна сторона, то именно ее и нужно повернуть к солнцу.

Важно помнить, что неправильная установка плит может привести к разрушению плит и поломкам деревянных элементов.

Арочная теплицаИсточник teplica-exp.ru

Конструкция навеса из металлопрофиля

Выбор формы, цвета укрытия, материала силовой и стропильной системы определяется в соответствии с выделенным бюджетом, либо исходя из эстетических и технологических пожеланий.

Имея некоторые знания и навыки строительных работ можно самому сделать эскиз и сборку

Если уверенности в собственном решении нет, тогда следует обратить внимание на уже готовые проекты

Несущая конструкция может быть сделана из:

• Металла;
• Дерева;
• Опорные колоны из кирпича и строительных блоков.

Возведение каждого из этих видов силовой конструкции предполагает наличие навыков и необходимого инструмента для выполнения операции. Изготовление каркаса самая трудоемкая и затратная операция. От качества выполнения работ будет зависеть конечный результат, поэтому отнестись к строительству несущей конструкции надо максимально внимательно, аккуратно, выдерживая точные размеры. Используются только рекомендованные специалистами крепежные элементы. Благо недостатка предложения на рынке нет.

Для деревянной сборки представлен широкий ассортимент металлического крепежа, поэтому навыков высококлассного столяра иметь не надо. С металлом работать сложнее. Необходима сварка, что является самым быстрым вариантом, либо специальные крепежные элементы, работа с которыми предполагает некоторые навыков, если это не заводская конструкция укомплектованная всем необходимым. В противном случае резать, сверлить металл придется самостоятельно, что занимает достаточно много времени.

Большое значение сегодня придается дизайну. Интересные идеи можно увидеть на тематических ресурсах, по телевидению. Творческие способности домашних мастеров реализуются в собственных проектах. Для многих работа своими руками это не только способ сэкономить, но и реализовать свои мечты, показать вкус, навыки и состоятельность.

При проектировании учитывается стилистика фасада и близлежащий ландшафт. Строят укрытия обычно в следующих случаях:

• Навес (укрытие) для автомобиля.
• Укрытие для хозблока.
• Место хранения предметов и вещей, на которые нежелательно попадание осадков и прямых солнечных лучей.
• Навес в зоне отдыха.
• Защита детской площадки.
• Защитное перекрытие для мест приготовления пищи.
• Укрытие от прямых солнечных лучей над бассейном или рядом с ним.

Каждая конструкция имеет свои особенности. Например, навес для одного или двух автомобилей имеет минимальные размеры, необходимые для полноценной защиты. Строить укрытие для временного хранения стройматериалов без укладки на грунт покрытия или установки поддонной не имеет смысла.

Если необходимо сделать навес для защиты от солнца и осадков детской или игровой площадки, то необходимо учесть высоту конструкции, поскольку активные занятия требуют значительного пространства. Впрочем, нужды и пожелания у каждого собственника свои и для реализации проекта необходимо знать некоторые нюансы работы с металлопрофилем.

Кровельный материал

Если навес для машины пристраивается к дому, имеет смысл его крышу сделать из того же материала. Под мягкие типы кровли (гибкая черепица, ондулин и т.п.) требуется сплошная обрешетка, под жесткие — разреженная, а шаг выбирают в зависимости от ветровых и снеговых нагрузок в региона, ориентируясь также на рекомендации производителей кровельного материала.

Пристраивая навес к дому имеет смысл сделать крышу похожей

Если полного затенения не требуется, можно использовать поликарбонат. Он, кстати, самый популярный в последнее время материал. Только выбирать его необходимо правильно: брать многокамерный, имеющий как минимум, три слоя пластика и два ряда ячеек. Под таким навесом из поликарбоната даже в солнечный день нежарко.

Также степень нагрева зависит от цвета. Смотрите технические характеристики и выбирайте тот, у которого поглощение солнечного света больше. Прозрачные нужны для теплиц, чтобы греть растения. Для навесов, наоборот, нужен поликарбонат с низкой светопропускной способностью.

Возведение конструкции

Работы по установке производятся поэтапно:

1. До того, как сделать навес из труб, сначала подготавливают фундамент.
2. Затем отмеряют и нарезают материалы, перечисленные в чертеже.
3. Изготавливают фермы.
4. У конструкции собирают боковые стенки.
5. Соединяют кровельные фермы и готовые секции.
6. Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
7. Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
8. Обрабатывают защитными составами металлические поверхности.
9. Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
10. Обрезают лишнее кровельное покрытие.
11. Наводят порядок на прилегающей территории.

Во время подготовки основания под конструкцию в тех местах, где будут стоять опоры из профильной трубы, вынимают грунт. На дно выкопанных ям насыпают слой щебня. Потом с целью крепления стоек устанавливают закладную, на которой приварены болты. При желании дополнительно придать конструкции прочность используют арматуру.

Особенности

Навесы из профнастила, примыкающие к зданиям, могут отличаться по своей конструкции и материалам. Монтаж навеса из металла не занимает много времени (максимум 2 дня), с его установкой можно справиться самостоятельно (можно сэкономить на вызове специалиста). Он отличается своей повышенной надежностью и прочностью. Такой вариант каркаса прекрасно вписывается в любой общий интерьер, подойдет под грубую архитектуру и стандартную классику.

Такие навесы используют:

• для хранения личных вещей и садового инвентаря;
• как дополнительную зону отдыха;
• в качестве гаража для автомобиля.

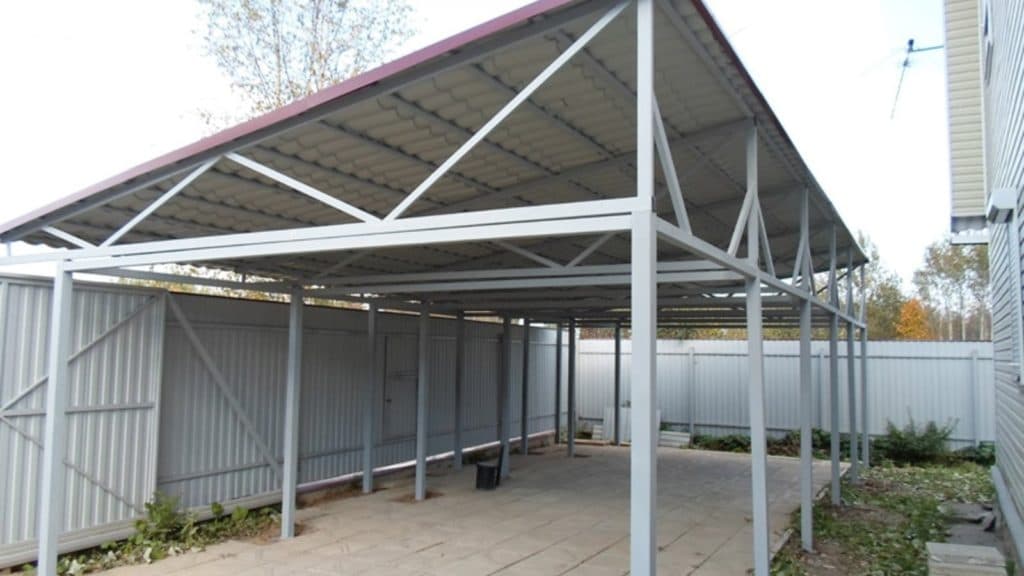

Создание навеса из профильной трубы

Конструкция навеса особой сложностью не отличается. Если чертеж навеса и необходимые для его сборки материалы уже есть, то можно приступить непосредственно к обустройству конструкции.

Изготовление навеса из профильной трубы осуществляется по следующему алгоритму:

1. Сначала размечается и подготавливается участок под навес. Нужно подобрать место для фундаментных ям и выкопать их, а потом засыпать дно всех ям щебнем. В ямах устанавливаются закладные элементы, после чего фундамент заливается цементным раствором.
2. К нижним частям стоек навеса привариваются стальные детали квадратной формы, размер которых совпадает с габаритами закладных деталей, как и диаметр отверстий под болты. Когда раствор застынет, столбы для навеса из профильной трубы прикручиваются к закладным деталям.
3. Следующий шаг – сборка каркаса. Профильная труба на этом этапе размечается и разрезается на необходимые куски, и только после этого может осуществляться изготовление ферм из профильной трубы для навеса. Сначала при помощи болтов крепятся боковые фермы, потом фронтальные перемычки, а последними при необходимости обустраиваются раскосные решетки. Собранный каркас устанавливается на стойки и фиксируется выбранным способом.

Перед монтажом кровли навес нужно покрасить или покрыть антикоррозионным составом, чтобы предотвратить возможное разрушение материала – во время сборки базовое покрытие повреждается, и металлические детали в результате теряют сопротивляемость коррозии. Кроме того, нужно понимать, что внешняя обработка не защищает конструкцию от разрушения изнутри, поэтому края труб необходимо закрыть заглушками.
