Строительство навеса с односкатной крышей

Цена готовых изделий

Помимо того, что фермы можно изготовить самому, их ещё можно купить готовыми. Но, если вы хотите что-то изысканное, то вам будет проблематично сделать покупку, поскольку всё рассчитано под типовые проекты. Если же вы готовы к тому, что вам предложат, тогда соглашайтесь на типовые решения, но будьте готовы переплатить.

В среднем, если односкатная конструкция фермы по себестоимости обходится в районе 1500 руб., то за погонный метр, специалисты берут от 1000 руб. С необходимым количеством поперечин, которые мы указали в расчёте, изделие в готовом виде будет стоить не менее 4000 рублей за единицу.

Таким образом, только за 5 наших ферм, необходимых для обустройства навеса 6 на 4 м, нам придётся заплатить 20000 руб. Цена фермы для навеса кусается и не доступна для каждого. В остальном, будьте готовы платить за изготовление самого навеса. В работу войдет бетонирование, столярные работы, покупка металла на столбы, а также другие виды решённых задач.

В любом случае, покупать готовый вариант это дорого, поскольку вы переплачиваете до 300%. Никакой трудности в том, чтобы сварить ферму для навеса самостоятельно нет, особенно если вы хотя бы когда-то работали со сварочным оборудованием. Современный инвертор позволяет решать сложные задачи, даже если вы новичок сварочного дела.

Покупайте правильные электроды, не экономьте на металле, смотрите, как делают другие, поскольку сегодня в интернете полно различных вариантов обустройства ферм и навесов, в целом. Помните, что навес без ферм хлипкий и не сможет выдержать нагрузки снега в зимнее время.

Постройка навесов из металлопрофиля по чертежам

При самостоятельном проведении строительных работ ориентируются на схемы навесов из металлопрофиля.

Прежде всего, проводят подготовку к установке каркаса в месте, выбранном для его обустройства:

  • площадку расчищают от растительности, мусора, ненужных предметов;
  • далее ее выравнивают и выполняют разметку под будущую конструкцию.

Затем:

  1. Начинают устанавливать столбы, которые станут опорами для постройки, для чего пользуются чертежом фермы для навеса. Их размещают по всему периметру каркаса, соблюдая расстояние, равное примерно одному метру. Под трубы требуемого сечения вырывают ямы, глубина которых напрямую зависит от типа почвы и уровня ее промерзания в морозы. Опоры помещают в шурфы и заливают бетоном. Их положение необходимо контролировать строительным уровнем.
  2. Далее нужно смонтировать лаги обвязки. Для этого при помощи сварки их прикрепляют к опорным столбикам. При строительстве небольшого сооружения можно применить болтовые скрепления. Тогда монтаж осуществить будет легче, а кроме этого, уменьшится стоимость работ.
  3. Потом приступают к монтажу несущей арки, конструкция которой способна дополнительно усилить прочность навеса и одновременно придать ему внешний привлекательный облик. Арок можно сделать не одну, а несколько. Опорой для них станут прогоны и стойки.
  4. После того, как подготовлен основной каркас, приступают к сооружению обрешетки кровли – основы для монтажа профнастила. С этой целью задействуют профильные трубы, имеющие длину, которая превышает расстояние между последней и первой аркой на 20-30 сантиметров, то есть кровля должна в любом случае выступать за каркас. Благодаря этому внутреннее пространство, находящееся под навесом, будет более защищенным от осадков.

Виды навесов с покрытием из металлопрофиля бывают не только арочными. Их делают и простыми прямоугольными, и с одно- или двускатной крышей. Для автомобиля будет достаточно постройки с кровлей простой конструкции, используя, например, чертеж односкатного навеса. Для хознужд обычно монтируют двухскатное строение.

Как рассчитать ферму

Для изготовления фермы необходимо знать ее длину, высоту, угол наклона и особенности участка. Не всегда удается учесть все факторы, но сделать хотя бы минимальные расчеты можно самостоятельно.

Рассчитываем уклон

Допустимый уклон одно–, двухскатной и шатровой кровли находится в диапазоне от 6 до 35 градусов, у мансардной и арочной крыши угол наклона нижней части может быть значительно больше.

Для разных типов кровель требуется разный уклон и соотношение длины и высоты фермы различается:

Тип крышиУгол наклона крышиСоотношение длина:высота фермы
односкатная6-157-9:1
двускатная, шатровая, арочная (регион с обильными снегопадами)15-227:1
двускатная, шатровая, арочная (регион с сильными ветрами)22-355:1
мансардная, арочная35-752-5:1 в зависимости от требований к высоте мансарды или дизайнерского решения

Для дальнейших расчетов необходимо выполнить чертеж.

Рекомендуем ознакомиться: Как самостоятельно заделать течь в трубе отопления без слива воды

Если ферма состоит из прямолинейных элементов, на чертеже ее разбивают на прямоугольные треугольники. Длину труб для выполнения поясов вычисляют по теореме Пифагора:

a²+b²=c²,

где a и b – катеты прямоугольника, то есть стороны, прилежащие к прямому углу, а c – противолежащая прямому углу гипотенуза.

Самыми простыми являются расчеты односкатной фермы, так как у нее a – длина, b – высота, гипотенуза c – это скат фермы. Соответственно, длина ската вычисляется по формуле:

c=√a²+b².

Если требуется изготовить стропильную систему для арочной крыши, длину верхнего пояса (с) вычисляют по формуле длины окружности:

с =1,57*(b+a/2).

Затем рассчитывают расположение элементов внутренней решетки таким образом, чтобы они делили нижний и верхний пояса на равные участки. При использовании укосов угол их наклона должен находиться в промежутке от 35 до 50 градусов.

Параметры расходных материалов

Параметры труб, используемых для изготовления поясов и внутренней решетки рассчитывают, исходя из ширины строения, параметров опор каркаса и особенностей кровельного материала.

Ширина навеса, мПараметры опорных трубПараметры труб для поясов фермы
легкий кровельный материал (ондулин, профлист, поликарбонат)тяжелая кровля (черепица, шифер)
до 4,5сечение 40*40 кв. ммсечение от 20*20 до 30*30 кв. мм, толщина стенок 1,5-2 ммсечение 40*20 кв. мм, толщина стенок 2 мм
до 5,5сечение от 50*50 до 80*80 кв. ммсечение от 40*20 до 40*40 кв. мм, толщина стенок 2 ммсечение 40*40 кв. мм, толщина стенок 2 мм
от 5,5сечение от 80*80 до 120*120 кв. ммсечение 60*30 кв. мм, толщина стенок 2 ммсечение 40*40 кв. мм, толщина стенок 3 мм

Для перемычек используют либо те же трубы, что и для изготовления поясов, либо чуть меньшего сечения.

Участок для установки сооружения

Прежде чем возводить навес, беседку или жилое здание с каркасом из профтрубы, необходимо выбрать участок, где это будет безопасно для окружающей среды, людей и самой постройки.

Важно учесть такие факторы, как:

  • Погодные условия, характерные для местности: насколько снежными бывают зимы, дождливыми – весна и осень, каковы скорость и направление ветра. Климатические явления оказывают на кровлю переменные нагрузки, которые ферма должна выдержать.
  • Уровень сейсмической активности: бывают ли колебания почвы, землетрясения, оползни. Чем выше этот показатель, тем прочнее должна быть постройка, чтобы не разрушиться в случае чрезвычайной ситуации. С другой стороны, в особо сейсмически опасных регионах нередко устанавливают легкие разборные конструкции, которые при землетрясении легко разрушаются, но при этом не наносят существенного вреда окружающему пространству и людям и легко поддаются ремонту.
  • Особенности почвы и вес конструкции. Эти два параметра взаимосвязаны. На плотных и каменистых грунтах устойчивой будет даже тяжелая каркасная постройка со сложной стропильной системой. На песчаных и супесчаных почвах, а также при высоком уровне грунтовых вод нужно возводить облегченные постройки или делать для них глубокий свайный фундамент.
  • Расположение относительно других построек. Желательно располагать малые архитектурные формы с металлокаркасом таким образом, чтобы более высокие и тяжелые строения закрывали более низкие и легкие от порывов ветра.

Рекомендуем ознакомиться: Как сделать стремянку (лестницу) из профильной трубы

Расчет ↑

На первом этапе необходимо рассчитать параметры навеса для автомобиля. Изготавливать эту конструкцию без предварительного проекта крайне не рекомендуется. Это может повлечь не только ухудшение прочностных качеств, но и повысить вероятность опасности для жизни проживающих в доме.

Сначала выбирается участок, где будет установлен навес из поликарбоната, устройство которого несложно. Делать это следует исходя из условий его эксплуатации (защита для автомобиля, беседка или обустройство внутреннего двора). Необходимо учитывать здания, находящиеся рядом, состав грунта. Самостоятельный расчет трудоемок, поэтому рекомендуется использовать онлайн сервисы или обращаться к проектировщикам. При первоначально заданных длине, ширине, высоте и форме конструкции они рассчитывают следующие параметры:

  • Оптимальное расстояние между несущими опорами.
  • Рекомендуемый шаг обрешетки.
  • Расход материалов для основы и количество поликарбоната, его размеры.

Чертежи навесов можно взять там же. Хотя они и не отличаются сложностью – лучше всего использовать стандартные схемы для монтажа. Зная количество расходных компонентов, можно непосредственно приступать к закупке и изготовлению.

Разновидности форм навесов и их эксплуатационные особенности и чертежи

Основной пространственной конструкцией навеса, в соответствии с чертежом, является стропильная ферма. Расчет ее формы, толщины и сечения металла, а так же чертеж размещения откосов вызывает наибольшие сложности.

Главными конструкционными элементами фермы для навеса являются верхний и нижний пояс, которые образуют пространственный контур. Материалами для сборки могут служить прокатные или сварные двутавры, уголки, швеллера или профтрубы квадратного и круглого сечения. Сборка фермы для навеса своими руками может производиться по следующим формам:

  1. Параллельные пояса. Уклон готового навеса в соответствии с чертежом не превышает 1,5%, подходят для плоских кровель с рулонным покрытием. Соотношение высоты и длинны от 1/6 до 1/8. Каркас такого типа имеет несколько преимуществ:
  • Все стержни поясов для пространственной решетки имеют одинаковую длину;
  • Минимальное количество соединительных узлов;
  • Простой расчет сопряжения конструкций.

Создание беседки – навеса из поликарбоната своими руками, чертеж, фото готового сооружения

  1. Трапециевидные (односкатные). Угол уклона по чертежу составляет от 6-15. соотношение высоты и длины в центре изделия 1/6. Обладает повышенной жесткостью рамы
  2. Полигональные – используются исключительно для удлиненных пролетов на 10 м и более, их применение для небольших навесов нерационально в связи с неоправданным усложнением чертежа и самого изделия. Исключения могут составлять навесы с изогнутыми (дуговыми) фермами заводского изготовления.

Устройство консольного, полигонального навеса из металлопрофиля своими руками, чертеж

  1. Треугольные. Применяются при увеличенных снеговых нагрузках, уклон двускатного навеса составляет 22-30. Основным конструктивным недостатком является сложность чертежа и выполнения острого узла в основании изделия, а так же слишком длинные стержни в центре. Соотношение высоты с шириной в небольших фермах для навеса из поликарбоната, по чертежу не превышает 1/4, 1/5.

Монтаж треугольного навеса из профнастила своими руками, чертеж конструкции с указанием основных размеров

  1. Арочные балки. Наиболее эргономичный вид фермы. Ее особенностью является возможность минимизировать изгибающие моменты в поперечных сечениях конструкции. При этом материал арки подвергается воздействиям на сжатие. То есть чертеж и расчеты фермы для навеса, расчет конструкции навеса допускается производить по упрощенной схеме, при которой нагрузка от кровельного покрытия, крепежной обрешетки и снега будет приниматься, как равномерно распределенная по всей площади.

Как рассчитать фермы для навеса своими руками?

Для того чтобы произвести расчет подобной конструкции для навеса, понадобится подготовить:

  • Калькулятор и специальное программное обеспечение;
  • СНиП 2.01.07-85 и СНиП П-23-81.

При проведении расчетов надо будет выполнить следующие действия:

  1. Прежде всего понадобится выбрать схему фермы. Для этого определяются будущие контуры. Очертания нужно выбирать исходя из основных функций навеса, материала и других параметров;
  2. После этого надо будет определить габариты изготавливаемой конструкции. Высота будет зависеть от типа кровли и используемого материала, веса и других параметров;
  3. Если размеры пролета превышают 36 м, понадобится произвести расчет для строительного подъема. В данном случае имеется ввиду обратный погашаемый изгиб от нагрузок на ферму;
  4. Необходимо определить размеры панелей сооружения, которые должны соответствовать расстояниям между отдельными элементами, которые обеспечивают передачу нагрузок;
  5. На следующем этапе определяется расстояние между узлами, которое чаще всего равняется ширине панели.

При произведении расчетов следуйте таким советам:

  1. Понадобится все значения высчитать в точности. Следует знать, что даже малейший недочет приведет к ошибкам в процессе произведения всех работ по изготовлению конструкции. Если нет уверенности в собственных силах, то рекомендуется сразу же обратиться к профессионалам, которые имеют опыт в проведении подобных расчетов;
  2. Для облегчения работы можно использовать готовые проекты, в которые останется лишь подставить имеющиеся значения.


На этом фото изображено металлическое укрытие В процессе выполнения расчета фермы следует помнить, что в случае ее увеличивающейся высоты будет увеличиваться и несущая способность. В зимнее время года снег на подобном навесе практически не будет накапливаться. Для того чтобы увеличить прочность конструкции, следует установить несколько прочных ребер жесткости.

Для сооружения фермы лучше всего использовать трубу из железа, которая имеет небольшой вес, высокую прочность и жесткость. В процессе определения размеров для подобного элемента понадобится учитывать следующие данные:

  1. Для конструкций небольших размеров, ширина которых составляет до 4,5 м, понадобится использовать трубу из металла 40х20х2 мм;
  2. Для конструкций, ширина которых составляет менее 5,5 м, нужно использовать трубу с размерами 40х40х2 мм;
  3. Если ширина фермы составит более 5,5 м, лучше всего применить трубу 60х30х2 мм или 40х40х3 мм.

В процессе планирования шага ферм следует учитывать, что максимально возможное расстояние между трубами навеса составляет 1,7 м. Только в таком случае можно будет сберечь надежность и прочность конструкции.

Пример расчета ферм для навеса

  1. В качестве примера будет рассмотрен навес шириной 9 м уклоном в 8°. Пролет сооружения составляет 4,7 м. Нагрузки снега для региона находятся на уровне 84 кг/м²;
  2. Вес фермы составляет приблизительно 150 кг (следует взять маленький запас на прочность). Вертикальная нагрузка составляет 1,1 т на стойку с высотой 2,2 м;
  3. Одним концом ферма будет опираться на стенку постройки из кирпича, а вторым — на колонну для опоры навеса с помощью анкерных болтов. Для изготовления фермы используется квадратная труба 45х4 мм. Следует заметить, что с подобным приспособлением достаточно удобно работать;
  4. Лучше всего изготавливать фермы с параллельными поясами. Высота каждого из элементов составляет 40 см. Для раскосов используется труба сечением 25х3 мм. Для нижнего и верхнего пояса применяется труба 35х4 мм. Козырьки и другие элементы нужно будет сварить друг с другом, потому толщина стенки будет 4 мм.

В конечном итоге можно будет получить следующие данные:

  • Расчетное сопротивление для стали: Ry = 2,45 T/см²;
  • Коэффициент надежности — 1;
  • Пролет для фермы — 4,7 м;
  • Высота фермы — 0,4 м;
  • Число панелей для верхнего пояса конструкции — 7;
  • Углы нужно будет варить через один.

Все нужные данные для расчетов можно будет найти в специальных справочниках. Однако профессионалы рекомендуют производить расчеты подобного типа с помощью использования программного обеспечения. Если будет допущена ошибка, то изготавливаемые фермы сложатся под воздействием нагрузок снега и ветра.

Составление проекта навеса

Для того, чтобы правильно составить проект конструкции, необходимо учесть ряд важных факторов, без которых провести правильный расчет практически невозможно. К этим факторам можно отнести:

  1. Назначение и место предполагаемого монтажа конструкции.
  2. Габариты площади, которую навес будет закрывать.
  3. Сила ветра, которая чаще всего бывает в месте постройки каркаса.
  4. Максимальная снеговая нагрузка.
  5. Размеры и технические параметры материала, которым будет накрыт каркас навеса.
  6. Соответствие постройки общему архитектурному замыслу местности.

Эти показатели будут основой для составления чертежа и проведения расчетов.

^ вернуться к содержанию

Возведение конструкции

Работы по установке производятся поэтапно:

  1. До того, как сделать навес из труб, сначала подготавливают фундамент.
  2. Затем отмеряют и нарезают материалы, перечисленные в чертеже.
  3. Изготавливают фермы.
  4. У конструкции собирают боковые стенки.
  5. Соединяют кровельные фермы и готовые секции.
  6. Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
  7. Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
  8. Обрабатывают защитными составами металлические поверхности.
  9. Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
  10. Обрезают лишнее кровельное покрытие.
  11. Наводят порядок на прилегающей территории.

Во время подготовки основания под конструкцию в тех местах, где будут стоять опоры из профильной трубы, вынимают грунт. На дно выкопанных ям насыпают слой щебня. Потом с целью крепления стоек устанавливают закладную, на которой приварены болты. При желании дополнительно придать конструкции прочность используют арматуру.

Где лучше поставить навес для машины из профнастила

Навес для машины из металлопрофиля сложно назвать капитальной постройкой. Но, несмотря на это, при выборе места для нее на участке лучше следовать стандартным правилам для любых хозпостроек:

  • расстояние до границы между участками — 1 метр и более;
  • расстояние до красной линии улицы — 5 метров и более;
  • недопустимо затенение соседнего участка и сброс на него осадков с кровли;
  • обязательно соблюдение противопожарных расстояний до жилых домов и других строений.

Сделать навес для машины из металлического профиля лучше прямо напротив въезда на участок либо рядом с ним. Оптимально, если заезд под него на автомобиле займет не более минуты без поворотов по дороге. Если заехать под навес будет сложно, велик риск, что со временем вы просто начнете оставлять машину под открытым небом.

Навес должен закрывать автомобиль от солнца в течение всего дня. Желательно, чтобы один из скатов был обращен перпендикулярно преобладающему ветру — так осадки будут реже задуваться внутрь через торцы. Ширина навеса должна быть достаточной, чтобы после заезда автомобиля под него стойки не мешали открытию дверей и багажника.

Ну и последнее: если участок большой и у вас есть сразу несколько потенциальных мест для установки навеса, поставьте его там, где земля не подходит для выращивания растений. Например, из-за старого бетонного фундамента другого строения или густой тени от соседнего дерева.

Инструменты и материалы

Если было принято решение изготовить односкатный навес самостоятельно, стоит ответственно подойти к подбору подходящих инструментов и материалов. Выбор комплектующих осуществляют с учетом:

  • финансов;
  • проекта внешнего вида;
  • архитектуры конструкции.

Преимущества выбора металлического каркаса очевидны:

  • долгий срок службы;
  • минимальные требования к уходу;
  • компактность;
  • удобство монтажа.

Единственным недостатком такой конструкции является сложность в обработке, так как для некоторых процессов может потребоваться сварочный аппарат или электродрель. Для возведения опор будущего каркаса часто используют асбестоцементные трубы, заполненные бетоном. Они отличатся высокой прочностью и быстрыми сроками возведения. Что касается кровли навеса, то в основном отдают предпочтение листам профнастила.

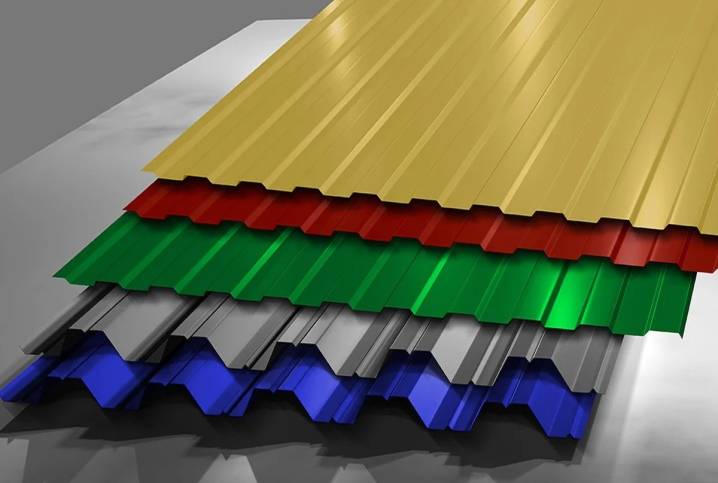

Другие доступные варианты кровли для навесов из металлопрофиля такие.

  1. Металлочерепица. Отличие – оригинальная форма, которая напоминает керамическую черепицу. Для ее получения используют тонкий лист стали, что требует укладки подобного материала на скаты с уклоном более 12 градусов.
  2. Ондулин. Бюджетное покрытие, представляющее собой рулонный битумный материал. Недостаток – небольшой срок службы, который не превышает 15 лет. К тому же внешний вид материала тоже оставляет желать лучшего.
  3. Сотовый поликарбонат. Пластмассовая прозрачная и гибкая кровля. К плюсам относят небольшой вес и устойчивость к образованию ржавчины в процессе эксплуатации.

Выбор материалов ↑

Для установки можно использовать несколько видов материалов. Чаще всего это профильные конструкции — трубы с различным сечением. Рассмотрим основные составляющие компоненты и рекомендуемые материалы изготовления для них.

Стойки

Чаще всего они делаются из профильной трубы 40*40 или 50*50 мм. Толщина металла должна составлять минимум 1 мм. На нижних частях крепятся стальные пластины – они необходимы для связки с фундаментными опорными столбами. Их габаритные размеры обычно больше сечения трубы на 7-10 мм. По углам делают отверстия, через которые в дальнейшем установят крепежные прутья.

В верхней части предусматривают монтажные элементы для соединения с фермой. Их форма и размеры напрямую зависят от вида – плоские или арочные. Высота стоек не ограничена, но оптимальной величиной считается 2,2 м.

arka-1
arka-2

арочные навесы из поликарбоната

Фермы

Предназначены для придания жесткости. Они соединяют стойки в единую конструкцию навеса из поликарбоната, образуя площадку для крепления листов прозрачного материала. Для их изготовления используют стальной уголок 15*15 или 20*20 мм. С целью придания лучшего эстетического вида можно применять профильные трубы небольших размеров. Однако в этом случае общий вес конструкции будет увеличен.

Их количество напрямую зависит от габаритов конструкции. Чаще всего они изготавливаются отдельными блоками, которые впоследствии крепятся между стойками.

Арки и поперечные планки

Основа для крепления поликарбонатного листа. В расчете было указано их количество, которое напрямую связано с длиной и шириной навеса из сотового поликарбоната. Для оптимизации расходов рекомендовано использовать те же уголки, что и для изготовления ферм.

Совет
Обязательно предусматривается подложка из резины или аналогичного ей материала. Поликарбонат не должен напрямую контактировать со стальными элементами. В противном случае неизбежен быстрый износ козырька.

С чего начать

Монтаж односкатного навеса начинается с разметки и подготовки всего необходимого для работы. Территорию, где будут проводиться работы, нужно:

  • Очистить от мусора, растений.
  • Разровнять, чтобы не было бугров и ям.
  • Разметить, где будут рыться ямы для опор.

Для того чтобы определиться, сколько нужно опор, следует сделать чертеж будущей конструкции. Рассмотрим пример, где навес одной стороной будет опираться на стену дома, а остальными – на опоры.

Для этого понадобится 4 анкерных крепления в стене здания и 6 опорных столбов, которые будут устанавливаться в землю. Для расчета количества опор необходимо исходить из такого правила: устанавливать опору через каждый метр.

С помощью деревянных колышков нужно выполнить разметку. Колышек устанавливается в месте рытья ямы для столба. Между ними натягивается веревка, затем делаются замеры, чтобы все было установлено ровно. Ямы выкапывают глубиной 0,5 м.

Односкатные навесы из профнастила

Приветствую, своих читателей. В данной статье решил рассмотреть тему – односкатные навесы из профнастила. Этот материал имеет прекрасные характеристики, основные из которых прочность, легкость, морозоустойчивость, долговечность – срок его эксплуатации 50 лет. Именно поэтому выбираем его в качестве покрытия навеса.

Навес – это конструкция на опорах, выполненная в виде крыши. По назначению навесы выполняют защиту пространства под ним от атмосферных осадков, палящих лучей солнца.

Зачастую возникает необходимость в строительстве навеса для автомобиля, над крыльцом в частном доме или на даче. Он выполняется над прилавками на улице, мангалами, над площадкой для отдыха на даче, над пандусами, рампами, устраиваемыми в магазинах для разгрузки товаров с машин и в других случаях.

Основными элементами односкатного навеса являются стойки, прогоны – продольные и поперечные, которые на них устанавливаются и покрытие – в нашем случае из профнастила.

Односкатные навесы из профнастила бывают:

  • Отдельно стоящими.
  • Пристроенные к зданию.

Все зависит от его назначения. Это легко и быстромонтируемые конструкции. Но все по порядку. Рассмотрим сначала отдельно стоящие односкатные навесы.

Как построить: пошаговая инструкция

Обустройство односкатной кровли из поликарбонатных панелей осуществляется пошагово:

  1. В первую очередь подготавливается фундамент для металлических опор крыши (если она возводится над сооружением открытого типа – например, беседки или частного парковочного места). Опорные балки углубляют в почву на определенную глубину, которая зависит от специфики проекта: веса и высоты опор, свойств почвы, предполагаемой нагрузки на кровлю и пр.

    В большинстве случаев глубина составляет не менее 1 метра. Дно засыпают щебнем, после чего устанавливают опоры в строго вертикальном положении, фиксируют подпорками и заливают бетоном.

  2. Далее в верхних частях опор крепятся горизонтальные профильные трубы, которые в итоге образуют каркас кровли. Для этого может использоваться электросварка или болты высокого класса прочности.
  3. На каркасе монтируются стропильные ноги. Они могут изготавливаться либо из древесного бруса, либо из профильной трубы.
  4. На стропильной системе устанавливается обрешетка, она может состоять из тех же материалов, что и стропила.
  5. Если кровлю нужно утеплить и защитить от атмосферных воздействий, дополнительно обустраивается паро-, гидро- и теплоизоляция поверх обрешетки. Между паро- и гидроизоляционными слоями должна присутствовать воздушная прослойка, поэтому в пространстве между ними монтируют контробрешетку (по такой же схеме, как и основную).
  6. Основной этап – крепление панелей поликарбоната к обрешетке или контробрешетке одним из двух способов, рассмотренных выше. При этом стоит учесть, что монтаж может осуществляться «сухим» или «мокрым» способом. Первый предусматривает непосредственное соединение панелей с обрешеткой или профилями. Во втором случае нужно промазывать стыки герметиком, чтобы повысить влагостойкость конструкции.

Вы можете узнать больше о других типах односкатных крыш из наших статей о кровле с козырьком, с мансардой, черепичной и из профильных труб.

Правила установки поликарбонатных панелей


При монтаже нужно учитывать несколько важных моментов

При резких перепадах температур поликарбонат увеличивается в объеме более интенсивно, чем саморезы. Из-за этого возникает избыточное давление, и в точках крепления образуются трещины.

Во-вторых, если используется материал с сотовой структурой, нужно в процессе установки заклеивать верхние и нижние торцы панелей, чтобы в них не скапливалась влага

Это особенно важно, если кровля располагается под относительно небольшим углом, из-за чего затрудняется отток дождевой и талой воды вниз по наклону

Для заделки верхних торцов используется сплошной строительный скотч. Нижние заделывают скотчем с отверстиями – это необходимо для обеспечения вентиляции и свободного оттока конденсата. Вместо скотча также могут применяться специальные торцевые профили, изготовленные из того же материала, что и сами панели — из поликарбоната.

В угловых зонах кровли нужно использовать металлические профили соответствующей формы. Они должны удерживать панели сразу в двух направлениях: продольном и поперечном.

Цены на навесы для автомобилей

Размер навеса, мПрофнастилПрофилированный поликарбонат/металлочерепица
3х4от 38 400 руб.от 43 200 руб.
4х6от 74 400 руб.от 80 400 руб.
6х6от 111 600 руб.от 120 000 руб.
6х10от 180 000 руб.от 194 400 руб.
10х12от 360 000 руб.от 384 000 руб.

Наши преимущества

Низкая стоимость

Быстрые сроки

Индивидуальный подход

Высокое качество

Гарантии на работы

Получить консультацию

Сделать предварительный расчет

Вызвать мастера на замер

Вы можете по телефону

8 (812) 309-70-87

и мы вам перезвоним

Консоли – опорные столбы с вылетом на нужную длину – имеют безупречную прочность и устойчивость. Их заглубляют на 1,5 метра и бетонируют, а размер фермы подбирают в соответствии с пожеланиями заказчика. Таким образом можно соорудить машиноместо для любого количества авто. Кроме большого пространства для маневров стоит отметить и то, что сход снега в зимнее время будет направлен только в одну сторону, что удобно. Да и стоит такой навес в виду экономии материалов совсем недорого.

Предлагаемые цвета

Также спрашивают

Устойчивый и надежный каркас из профильной трубы – гарантия того, что укрытие прослужит долго, несмотря ни на какие природные катаклизмы. Мы используем для опорных столбов профиль сечением не менее 60×60 мм, тщательно подбираем металл для ферм и перемычек с учетом преобладающих ветров и снеговых нагрузок, рассчитываем угол наклона. В качестве покрытия кровли используем поликарбонат, металлочерепицу или профлист разной цветовой гаммы. Некоторые образцы нашей продукции можно увидеть на фото в каталоге, а уточнить цену и получить больше информации – у менеджеров по телефонам.

Цена: от 3 360 руб. / кв. м.

Сделать заказ

Самые популярные и востребованные навесы для машины – из поликарбоната. Они привлекают простотой и быстротой монтажа, приятным эстетичным видом, невысокой стоимостью (купить такое укрытие доступно многим жителям региона). В качестве покрытия для кровли наша компания использует только монолитные разновидности поликарбоната с толщиной листа не менее 6 мм. Это позволяет выдерживать не только атмосферные осадки, но даже падение небольших веток, и надежно защищать авто от разных рисков. Благодаря разнообразию цветов крышу можно подобрать в тон дому, забору, дизайну участка.

Цена: от 3 540 руб. / кв. м.

Сделать заказ

Едва ли какой-то другой навес для машины может посоперничать по надежности с укрытием из металлочерепицы. Материал невероятно прочен: его можно смело использовать в местностях со значительными массами снега, сильными ветрами и другими атмосферными рисками. Из черепицы несложно создать одно- или двускатную кровлю на любое количество автомашин. В нашей компании такой навес можно приобрести вместе с установкой на месте под ключ. Выбирайте по фото наиболее подходящий вариант или предлагайте свой – наши специалисты быстро выполнят заказ любой сложности в полном соответствии с вашими пожеланиями.

Цена: от 3 720 руб. / кв. м.

Сделать заказ

Укладка профнастила своими руками

Профилированные листы нужно фиксировать к поперечным трубам обрешетки с помощью самонарезающих винтов со специальными резиновыми прокладками, благодаря чему металл будет защищен от возможных повреждений.

В местах, где имеются обрезанные участки, настил обрабатывают грунтовкой и покрывают влагостойкой краской. Все эти меры защитят листы от коррозийных процессов. Крепежные изделия всегда можно подобрать под цвет кровельного покрытия.

Производители металлопрофиля в своих инструкциях предупреждают, что листы данного кровельного покрытия следует укладывать исключительно внахлест. Их следует фиксировать исключительно по верхним гребням волн.

Таким образом, чтобы домашнему умельцу соорудить самую простую и недорогую постройку потребуются сделанные своими руками чертежи односкатного навеса из металлопрофиля, а вот особые навыки и помощь специалистов вряд ли понадобятся.

Материалы

Опытные мастера выделяют несколько видов кровельного материала, наиболее подходящего для монтажа навеса.

Крыша из поликарбоната получится прочной и устойчивой к перепадам температуры. Материал отличается хорошей гибкостью и эластичностью, что позволяет создать нужный прогиб навеса. Благодаря своему незначительному весу он не утяжеляет здание. Экологичен, долговечен, прост и удобен в обработке, хорошо защищает от ультрафиолета, поэтому и является самым популярным среди автомобилистов.

Опоры для навеса принято делать из металла — для этого подойдут круглые или квадратные профильные трубы. Однако многие используют в качестве опор деревянные брусья, что в принципе тоже подойдет.

Выбирая материал для будущего навеса, следует определиться в первую очередь с тем, на какой срок монтируется данный каркас. Если нужен «временный гараж», то подойдет более экономный, бюджетный вариант из дерева, тем более что в ход можно пустить ненужные поддоны или обрешетку. Для долговечного строения следует выбрать тот же профнастил или поликарбонат.

Заключение

Устройство навеса, монтаж ферм – сложная квалифицированная работа. Небольшие навесы и беседки можно выполнить самостоятельно с помощью членов семьи.

Источники

  • https://vseotrube.ru/stroitelnye-konstruktsii/fermy-iz-profilya
  • https://stpoyka.ru/fermy-dlya-navesa-chto-takoe-zachem-nuzhny-vidy-kak-sdelat-i-tseny-gotovyh-ferm-dlya-navesa/
  • https://arbolit.org/sovety/naves-iz-profil-noy-truby-svoimi-rukami.html
  • https://svarkalegko.com/tehonology/varim-fermu-iz-prof-truby.html
  • https://metallz.ru/articles/ferma_iz_profilnoj_truby/
  • https://KrovGid.com/montazh/fermy-iz-profilnoj-truby.html
  • https://InfoTruby.ru/svoimi-rukami/fermy-iz-profilnoj-truby
  • https://stylekrov.ru/kak-pravilno-rasschitat-fermy-dlya-navesov.html

Опубликовано: 26.10.2020

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
