Навесы для мангалов своими руками — разновидности конструкций

Стационарные крыши и навесы для мангала

Преимущества такого решения очевидны:

• Для строительства крыши можно использовать любые доступные материалы, от деревянного бруса до кирпича;
• Стойки не мешают управляться с жаровней, места достаточно для того, чтобы при смене ветра развернуться с подветренной стороны и не дышать гарью;
• Дым, копоть и сажа не оседают на элементах опор;
• При желании высокую коробку мангала можно заменить печкой барбекю, или просто камином.

Традиционно обособленную крышу над очагом строят двумя способами: в виде легкой беседки – навеса или в форме капитального сооружения. Последний вариант чаще всего используется для сборных конструкций, когда в одной постройке из кирпича объединяют печку, мангал и камеру коптилки.

Капитальные конструкции крыши для мангала

Самый интересный бюджетный вариант капитальной крыши можно изготовить из металла, как на фото.

В данном случае в качестве несущей опоры использован корпус кирпичного мангала с дымовой трубой. Чтобы закрепить металлический свод, использованы две прямые вертикальные стойки и две изогнутые дугой опоры, с большим радиусом закругления. Такое решение позволяет одновременно очень жестко зафиксировать свес крыши и убрать опорные стойки из рабочего пространства мангала, чтобы повар мог спокойно готовить и не цепляться руками или посудой за элементы стальной конструкции.

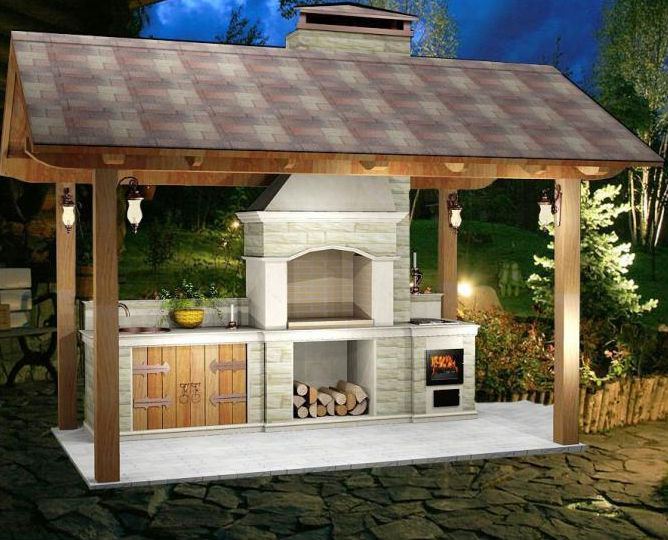

Для полноразмерной печи с мангалом крышу изготавливают в форме навеса или капитальной беседки с фундаментом и площадкой для установки стола со стульями. Для небольшого мангала будет достаточно места размером 2х1м.

Проще всего установить крышу на опорах из деревянного бруса. В таких конструкциях, как правило, используют закрытый очаг и вытяжную дымовую трубу, если этого не сделать, со временем поверхность крыши покроется темным налетом, а под навесом будет постоянно присутствовать прогорклый запах горелого жира. Наиболее сложным элементом любой беседки или навеса является устройство проходной части дымохода через кровлю. Чтобы избежать пожара или деформации дымохода от колебаний крыши, специалисты рекомендуют сделать переходной узел по схеме, приведенной на чертеже.

Какой вариант крыши лучше

Многие мастера на подобный вопрос отвечают прямо — лучшим вариантом будет тот, который вы смогли придумать и сделать сами, исходя из собственного опыта и возможностей.

Для любителей собственноручно готовить мясо и дегустировать его, не отходя от печки, можно посоветовать сделать крышу по подобию финской печи.

Такой мангал или барбекю можно поставить даже в помещении летней кухни, если сделать для защитного колпака – дымохода отдельный вывод за пределы помещения.

Для застолья большой компанией печь и навес нужно сделать в виде отдельной пристройки, удаленной от стола не менее чем на 5-7 м.

Для небольших семейных пикников на даче можно сделать навес в виде небольшой деревянной беседки, под которой поместится небольшой стол и несколько стульев.

Для отдыха на природе потребуется сделать небольшой навес разборной конструкции.

Технология сооружения

Расскажем, как правильно возвести стационарный навес из дерева. Возьмем простую конструкцию на четырех столбах с двускатной крышей, как показано на фото ниже. Расскажем о навесе, в который мангал установится, как отдельный элемент.

Образец навеса для барбекю из дерева с двускатной крышейИсточник www.remontnik.ru

Размер навеса и его разметка

Чем больше размер сооружения, тем дороже оно обойдется. Поэтому сначала надо определиться, будет ли под навесом установлен только мангал или требуется дополнительно площадка для зоны отдыха. На технологию сооружения эта позиция не влияет. Она повлияет на расход стройматериалов.

Если запланирована небольшая постройка, тогда для стоек потребуется четыре бруса сечением 150х150 мм. Их предварительно подготавливают, то есть часть брусов, которая будет опускаться в грунт, гидроизолируется. Опускают опоры на глубину 0,5-1 м, поэтому на эту длину с одного конца стойки обмазывают битумной мастикой и обклеивают рубероидом.

Теперь надо на площадку нанести места установки опор. В них садовым буром диаметром 300 мм делают скважины на глубину установки. Внутрь скважин засыпают песок с трамбовкой.

Скважины под столбы выкапывают садовым буромИсточник beton-house.com

Сборка каркаса и кровли

В подготовленные скважины устанавливают стойки. Их выставляют по вертикали и заливают бетонным раствором. В таком состоянии опоры должны простоять несколько дней, чтобы бетон хорошо схватился. После чего переходят к устройству крыши навеса.

Опоры обвязывают между собой по верхним краям брусами 100х100 мм или толстыми досками толщиною 50 мм, шириною 100 мм. Основная задача производителя работ – выставить элементы обвязки по горизонтали. Соединяются стойки с обвязкой металлическими перфорированными уголками и саморезами.

Крепление обвязки к опорамИсточник initechno.ru

• На двух противоположных элементах обвязки посередине устанавливают по одному столбику. Их высота определяет угол наклона скатов крыши.
• Между ними по верхним торцам укладывают доску или брус, который будет выполнять функции конька кровли.
• Нарезаются из досок стропила, которые укладываются нижним концом на элементы обвязки, верхним на конек.
• Поверх стропильной конструкции монтируется обрешетка.
• Проводят монтаж кровельного материала.

Остается только подготовить площадку. Здесь огромное разнообразие вариантов. Как самый простой – залить бетоном. Другие варианты: облицевать камнем или кирпичом, смонтировать постамент из досок и прочее.

Последовательность возведения навеса для мангала в видео:

Навесы для мангалов и барбекю – популярные сооружения на дачных участках. Соседи друг перед другом соревнуются, какая конструкция оригинальнее. И это правильно, потому что эти строения в себе несут не только функциональное наполнение, но и декоративное. Поэтому не стоит забывать о красоте.

Красивые примеры

Для дачи удобнее соорудить небольшой стационарный мангал с кровлей.

На этом фото вблизи мангала имеется стол, а также лавочка, которая используется в качестве подставки. Крыша мангала из шифера, двускатная. Конструкция оборудована дымоходом.

Упрощенный вариант небольшого мангала, оборудованного полочками.

На этом фото вариант с кровлей из профилированного железа. Емкость под угли и каркас с кровлей соединены в единую конструкцию.

Здесь также представлено простое устройство. Агрегат дополнен столиком, ручками для переноса, а также решеткой для хранения. Кровля здесь полукруглая, но она не защитит человека от дождя.

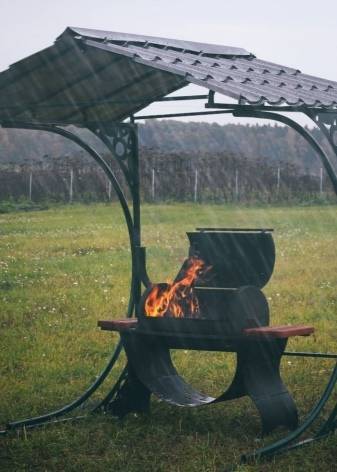

На этом фото представлен вариант кровли над мангалом, которая послужит одновременной защитой для человека в случае непогоды.

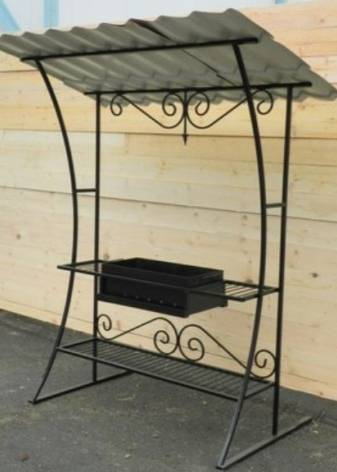

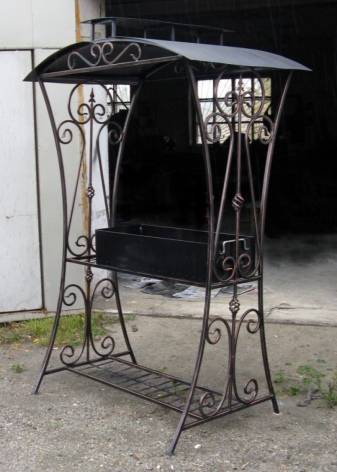

На этом фото представлен покупной пример недорогой конструкции, которая от самодельных отличается разве что наличием оригинальных кованых элементов.

Мангал с кровлей – отличный способ перестать зависеть от природы, которая порой заставляет переносить посиделки с компанией и родными до лучших времен.

Пример конструкции мангала с крышей демонстрируется в видео.

Виды и типы навесов для зоны барбекю

С мангалом определились, теперь дело за подходящей конструкцией навеса. Если беседка и навес с мангалом будут располагаться рядом, их желательно строить в одном стиле, как дополнение друг к другу. Если нет, тогда хорошо подумайте, с каким именно материалом вы готовы работать, а о мы расскажем о некоторых тонкостях и нюансах.

Простые минималистичные конструкции

Начнем с того, что готовые конструкции мангал + навес в виде компактных устройств не слишком практичны в жизни. Да, их легко установить в нужной части сада, перенести, если потребуется. Но обычно весь их неказистый вид говорит о том, что на что-то большее у хозяина дома пока нет времени, и он решил ограничиться продуктом массового производства. Поэтому мы советуем либо приобретать сразу качественный комплекс, либо закатать рукава, выделить выходной-два и поставить нормальный навес, который не только защитит от непогоды, но и красиво впишется в окружающий ландшафт.

К слову, сегодня немало умельцев пытаются приделать на мангал согнутый лист металла, или приобрести нечто подобное уже в готовом виде. На самом деле нет никакого смысла устанавливать маленькую крышу-козырек. Да, возможно мангал будет защищен, но ведь важен и ваш комфорт. Вы ведь не продолжите жарить шашлык, стоя под зонтом?

Кроме того, полноценный навес легко украсить и разнообразить самыми разными элементами, которые смогут придать ему индивидуальность. Это и кованные элементы, и подсветка, и декор. Все это не только создает уют: готовя у мангала, человек отдыхает не столько физически, сколько эмоционально.

Металлочерепица и профилированные листы

Самый простой, можно сказать грубый вариант домашнего изготовления навеса — согнуть металлический лист:

Такие железные крыши жаростойки, выдерживают «адские» условия летней жары и пекла от углей, но шумят от дождя. Кроме того, со сварочным аппаратом работать умеют не все. Это – дополнительные затраты на наем специалиста и не всегда красивые швы.

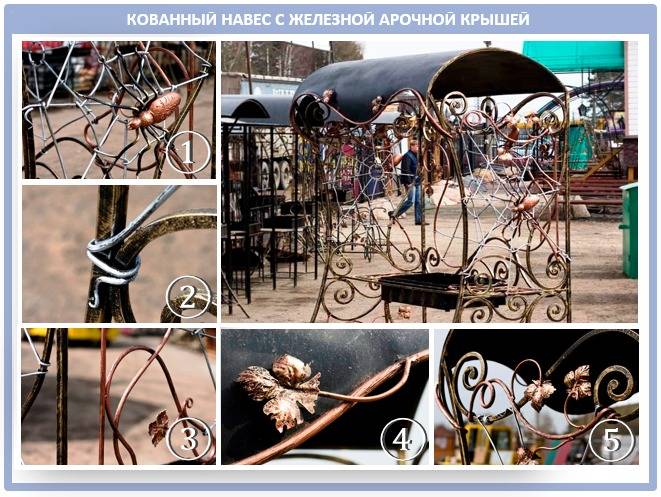

Также простые железные крыши иногда выглядят слишком просто и безвкусно. В противовес им более надежные тяжелые кованые навесы идеально гармонируют с простым черным мангалом, даже сваренным вручную из того же газового баллона. Их витые элементы как раз дополняют и обогащают общий дизайн, и самодельная жаровня уже не выглядит неказисто. А на садовом участке кованый металл смотрится всегда отлично, какой бы ландшафтный дизайн у вас не был реализован:

Еще на крыше навеса вполне стильно будет смотреться металлочерепица и профнастил. При этом профнастил отлично выглядит именно на односкатной крыше навеса:

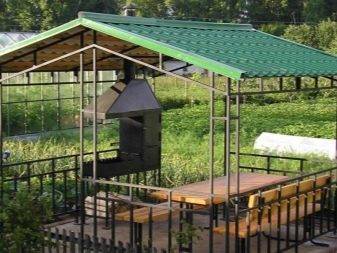

А вот металлочерепица больше подходит для двускатной крыши:

Мягкое битумное покрытие

Если у вас нет опыта в кровельных работах, поставьте простой каркас и покройте его крышу гибкой черепицей. Сам навес получается уютным и удачно вписывается в любой уголок сада, ведь обычно расцветки гонтов делают по мотивам природы:

Вот замечательный вариант с шестиугольной крышей:

Но некоторые переживают, не загорится ли битумный материал от случайной искры? На самом деле в такое кровельное покрытие от ведущих производителей включают специальные химические элементы, которые замедляют возгорание, хотя проблема полностью не решается.

Сотовый и монолитный поликарбонат

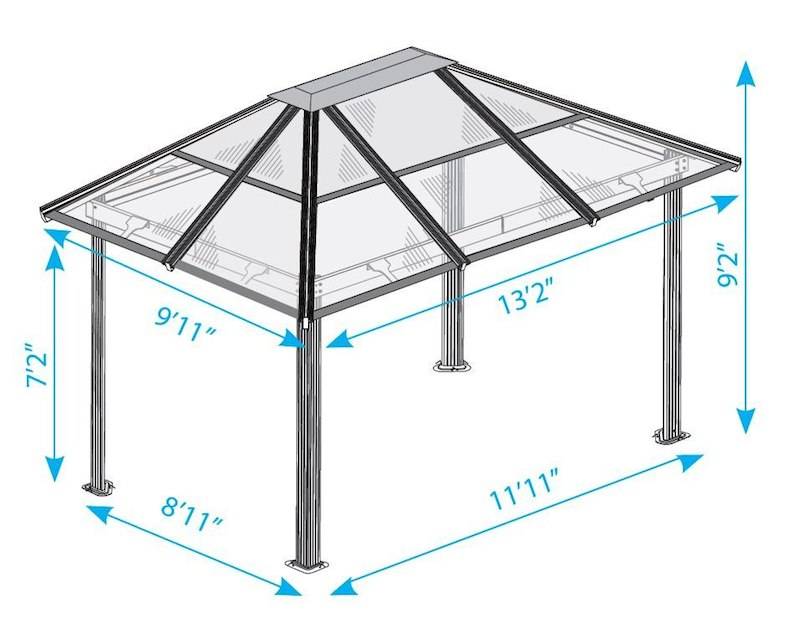

Подойдет для такого навеса и  поликарбонат. Он гнется и создает красивые арочные формы, не дает сплошной тени и смотрится всегда уместно. При этом монолитная структура на первый взгляд не будет отличаться от стекла и пропустит максимальное количество солнечных лучей, но в жару под ней будет не комфортно, если только не подобрать удачную тонировку. А вот сотовая, с ячейками, хотя и не обладает нужной прозрачностью, хорошо рассеивает свет и придает ощущение воздушности:

Что касается цвета прозрачного навеса, то здесь пусть все решает ваш вкус. Единственное, что крайне не рекомендуется – это устанавливать навес синих оттенков. Такую ошибку уже допускали не раз при устройстве крытых продуктовых рынков: мясо под таким освещением кажется несвежим и вид имеет ужасный. Поэтому не стоит портить себе аппетит только из-за неудачного дизайна.

Лучше, если цвет крыши будет ярким, как желтый или оранжевый. А с черным металлом также будет отлично сочетаться поликарбонат дымчатого или холодного серебристого цвета:

А вот от ядовитых “кислотных” вариантов лучше отказаться — на фоне растительности будет выглядеть как что-то дешевое и неестественное.

Причем поликарбонат только на первый взгляд кажется хрупким. На самом деле он не только радует стойкостью к погодным условиям, но и спокойно выдерживает температуры от -40 до 120°С. Что для мангала вполне достаточно.

Разборные мангалы

Трудно найти семью или группу людей (знакомых, друзей), которые бы летом не выезжали на природу, чтобы поправить свое самочувствие. Какой же отдых без шашлыков? На самом деле, были бы шампура, и была бы возможность развести костер, а также было бы, чем нанизать шампура. К сожалению, на такое приготовление может уйти масса времени, что и шашлыков не захочется. Другое дело, взять с собой раскладной мангал и быстро приготовить шашлыки. Переносной (разборный) мангал легко изготавливается своими руками.

Переносные мангалы могут быть:

• Раскладными.
• Сборными.

Раскладные или мангалы в чемодане

Раскладные мангалы чаще всего изготавливаются в виде чемоданчиков. Они могут быть с ручками или без них, переносимые в специальных чехлах.

Мангал в чемоданчике — хорошая идея

Под мангал можно приспособить имеющийся чемодан, как в представленном варианте. Крепление всех частей осуществляется за счет дверных петель из металла (конечно же), которые закреплены с помощью электросварки. Создается впечатление непропорциональности конструкции за счет тонких ножек. Главное, чтобы изделие отличалось хорошей устойчивостью.

Следующий вариант переносного сборного мангала не предусмотрен для использования имеющего чемодана, но его можно упаковать в сумку из брезента, которую легко сшить самому.

Еще один мангал, который можно уложить в чемодан

Дно этого мангала имеет складывающиеся ножки, а остальные части разбираются и укладываются на дно по отдельности. Все элементы соединяются между собой за счет пропилов, которые проделаны до середины всех элементов мангала.

На видео представлена еще одна конструкция складного мангала.

Еще один раскладной мангал + деталировка и раскрой

Watch this video on YouTube

Разборные мангалы

Такая конструкция отличается от раскладных тем, что состоят из отдельных компонентов, не скрепленных ничем. Чтобы отдельные части стали мангалом, их необходимо собрать вместе, причем способы могут быть разными и зависят от уровней фантазии. Достоинство подобных конструкций в том, что они делаются без применения электросварки, но без болгарки здесь никак не обойтись.

На фото внизу представлен сборной мангал, который можно сравнить с детским конструктором

Идея заслуживает на внимание, как и исполнение. Все элементы изготовлены с помощью болгарки

Это универсальный и полезный инструмент, владение которым не требует особых навыков. Чтобы сделать что-то подобное, лучше сразу изготовить все детали, используя для этого толстый картон. Хорошо, если толщина картона соответствует толщине металла, тогда точность будет идеальной. Собрав макет мангала из картона, тщательно подогнав все детали, можно переносить все размеры на металл.

Мангал из металла без сварки сделан из нержавеющей стали

Существуют разборные мангалы, конструкция которых такая же, как и в заводских моделях. Кроме того, что используется тонкий металл, ножки в таких конструкциях сделаны из уголков, с соответствующими пропилами, которые позволяют формировать отогнутые язычки. На боковых стенках под эти язычки сделаны отверстия. Ножки устанавливаются так, что язычки попадают в эти отверстия. Язычки смотрят вверх, поэтому боковушки как бы насаживаются на них, за счет чего получается достаточно устойчивая конструкция.

Разборный мангал из металла — такой несложно сделать своими руками

Дно в таких мангалах просто укладывается и удерживается за счет того, что низ боковых частей изогнут внутрь под углом в 90 градусов. Поэтому, дно удерживается на полученных с помощью изгиба бортиках. Как правило, такая конструкция мангала не отличается особой устойчивостью. К тому же, мангал практически нереально перенести в собранном виде на другое место. Несмотря на эти недостатки, мангал может оказаться незаменимым на природе.

На изображении внизу представлен еще один вариант сборного мангала. Он отличается тем, что у него надежные ножки. За счет специально приваренных пластин, боковушки удерживаются на таких ножках.

Разборный мангал на кованых ножках

На фото ниже можно увидеть самый простой мангал, который изготавливается за пару минут, используя болгарку. Как вариант, можно не изгибать, а соединить элементы (уголки из металла) с помощью просверленных отверстий и болтов.

Самая простая шашлычница из металла. Своими руками можно сделать за несколько минут

Он просто устанавливается над костром с помощью ножек, забитых в грунт. Может не совсем удобно, но зато очень просто, тем более в походных условиях.

Возведение конструкции

Работы по установке производятся поэтапно:

1. До того, как сделать навес из труб, сначала подготавливают фундамент.
2. Затем отмеряют и нарезают материалы, перечисленные в чертеже.
3. Изготавливают фермы.
4. У конструкции собирают боковые стенки.
5. Соединяют кровельные фермы и готовые секции.
6. Производят проверку правильности сборки элементов, задействуя уровень и рулетку.
7. Монтируют и надежно закрепляют каркас на предварительно подготовленный участок.
8. Обрабатывают защитными составами металлические поверхности.
9. Подготавливают материалы для обустройства кровли, устанавливают их и фиксируют.
10. Обрезают лишнее кровельное покрытие.
11. Наводят порядок на прилегающей территории.

Во время подготовки основания под конструкцию в тех местах, где будут стоять опоры из профильной трубы, вынимают грунт. На дно выкопанных ям насыпают слой щебня. Потом с целью крепления стоек устанавливают закладную, на которой приварены болты. При желании дополнительно придать конструкции прочность используют арматуру.

Что нужно сделать дальше?

Из профиля 40 на 25 делается своими руками обвязка сверху. На ней потом проводится монтаж ферм, относящихся к шестиметровому навесу.

30 на 30 миллиметров – такого сечения вполне хватает, чтобы создать дворовые навесы с небольшой площадью.

Важное значение предаётся материалу для кровли. Полупрозрачный и лёгкий сотовый поликарбонат – отличный вариант для обустройства изогнутых крыш арочного типа

Пожаробезопасный металлический профильный лист лучше использовать для возведения прямого навеса, односкатного или двухскатного, в зоне барбекю. Конструкция должна быть толще, если она покрывается тяжёлыми материалами.

Привлекательно выглядят лёгкие и изогнутые формы каркаса. Есть специальные роликовые трубогибы, которые позволяют своими руками задать определённый изгиб трубы.

Видео

Навес своими руками часть 1

Это приспособление позволяет гораздо быстрее собирать своими руками каркас навеса используя проф. трубу.

Смотреть видео

Переходим к установке навеса своими руками

Данный этап всегда начинается не только с монтажа опорных колонн, но и с разметки. Рекомендуется придерживаться шага в 2 – 3 метра при установке деталей.

Сечение труб придётся увеличить, если больше будут сами пролёты. Из-за этого работы становятся более дорогими.

Садовый бур с диаметром до 30 сантиметров позволит без проблем создать шурфы, которые так же необходимо сделать для установки каркаса (ниже в статье представлены чертежи каркаса навеса).

Глубина в 60 сантиметров будет достаточной. Надо утрамбовать дно в ямах как следует, когда все отверстия будут готовы. Иначе колонны дают усадку.

Гравийная или песчаная подошва с толщиной до 50 мм утрамбовывается и засыпается перед тем, как начать установку.

Далее монтируют саму колонну, а потом засыпают её, используя бетон. Для более точного монтажа надо использовать отвес, строительный уровень.

Бетон заливается до уровня, на котором начинается сам котлован. Для полов можно сделать бетонную стяжку, либо покрыть поверхность тротуарной плиткой.

Видео

Ворота и навес своими руками. Делаем фермы для подвесных ворот и навеса.

Какие ещё этапы входят в работу?

Создание небольшого котлована обязательно, вне зависимости от используемых материалов. Для этого надо убрать грунт, на глубину до 100-150 мм.

После этого поверхность легко утрамбовать и выровнять. Поверхность лучше застелить геотекстилем, если проводится укладка специальной тротуарной плитки. Тогда трава не будет пробиваться наружу. Так же можно сделать бетонную стяжку, что по сути является оптимальным вариантом.

Гравий или песок одинаково подходят для того, чтобы сделать подошву. На уровне 50 мм делают отсыпку. После этого материал так же утрамбовывают.

Создание оптимальной дренажной системы невозможно, если этот слой отсутствует. Он всегда нужен для такого изделия, как навес с профильной трубы своими руками, видео это подтверждают.

После этого переходят к укладке арматурного каркаса. Надо так же залить слой бетона, толщиной не менее 50 мм. Такое строение легко выдержит нагрузку до 3 тонн. Есть и несколько других важных действий.

1. Берём верхнюю часть колонн, и именно на ней делаем обвязку, по всему периметру
2. На балке с горизонтальным расположением надо разместить фермы поперечного типа, для формы в наклонном положении.
3. Рекомендуется устанавливать детали с шагом до 80 сантиметров, если крыша одно- или двускатная.
4. Вообще шаг выбирается в зависимости от того, какой шириной обладают сами поликарбонатные листы.
5. Чаще всего стараются придерживаться цифры в 400 мм.

Видео

Навес из поликарбоната своими руками

Лучшие материалы для крыши

Что касается крыши над барбекю, ее форма может быть самой разнообразной: одно- и двускатной, купольной, арочной или в виде конуса. Проще всего сделать односкатный навес или оформить его в виде арки.

Для защиты трубы над мангалом можно соорудить дымосборник. Он возвышается над уровнем крыши примерно на 120-150 сантиметров и предохраняет конструкцию от попадания дыма внутрь.

Из кровельных материалов для навеса хорошо зарекомендовали себя рубероид и профнастил. Если было принято решение спрятать барбекю под арочным сооружением, рекомендуем использовать цветной поликарбонат. Большие пристройки нуждаются в более серьезном перекрытии – мягкой кровле, металлочерепице.

Каркас: варианты исполнения

Навесы не обязательно строить, их можно приобрести для дач и частных усадеб уже в готовом виде. Такой вариант сохранит время и усилия, но может не соответствовать дизайну участка, личным предпочтениям и вкусам. Тем, кто решил изготовить навес самостоятельно, следует определиться, какая конструкция необходима: компактная, которую располагают над самим мангалом, или выполненная в виде беседки, террасы. Любую из конструкций нужно усилить, иначе строение просядет и даст уклон. Обычно в таких случаях применяют столбчатый фундамент.

Даже компактный вариант навеса, должен иметь крышу, выступающую на полметра со всех сторон от мангала. Стандартный размер высокого строения составляет 4х4 метра. На выбор материала для постройки влияет не только гармоничное воссоединение с окружающей местностью, но и финансовые возможности.

Выделяют три вида каркаса для навесов.

Деревянный

Для опор из древесины используют бревна, брус и непосредственно стволы деревьев. Хорошо подходит сосновый брус без черных разводов. Их наличие указывает на вытяжку живицы, что делает древесину гигроскопичной и подверженной гниению.

Деревянные опоры легко обрабатываются, монтируются, не требуют специальных инструментов и большого опыта. Навесы выглядят красиво и подходят для любой местности, особенно территории с наличием растительности.

Но дерево нельзя назвать идеальным для конструкций, выстроенных вблизи открытого огня. К тому же, оно подвержено гниению, поражению грибком, может стать пищей для грызунов и насекомых. С подобными неприятностями можно справиться с помощью современных эффективных пропиток, которые сделают древесину более огнестойкой и прочной.

Металлический

Металлические стойки для большого навеса вполне приемлемы, а крыша из такого материала будет нагреваться на солнце. Железные опоры можно скомбинировать с любым видом кровли.

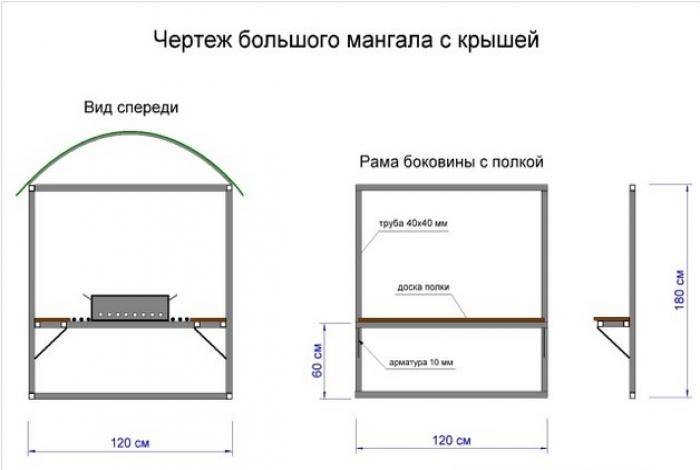

Для небольших конструкций из металла выполняют каркас и крышу над мангалом. Стойки усиливают с трех сторон поперечными перегородками, которые проходят в местах жаровни.

Металл огнестойкий и долговечный, вполне бюджетный, если работы выполнять самостоятельно. Мангалы с навесами могут послужить нескольким поколениям. Но материал имеет и свои недостатки:

Он сильно нагревается на солнце, шумит от дождя и ветра.

Его необходимо обработать от коррозии и нанести защитный слой.

Для монтажа понадобится сварочный аппарат, специальные инструменты.

Каменный

К каменным навесам относят капитальные строения из бетона, кирпича или камня. Они смотрятся дорого и красиво. В дальнейшем, в зоне печи или мангала можно возвести от одной до трех стен, предохраняющих открытый огонь от ветра.

Навес из камня надежен и долговечен, он не боится огня, ультрафиолета, осадков, гниения, коррозии, грызунов и насекомых. Материал не нуждается в отделке, будущем ремонте и дополнительном уходе. Недостатком такой конструкции является высокая цена и сложность возведения.

Мангал стационарный с навесом

Мангал стационарный с навесом, чертежи

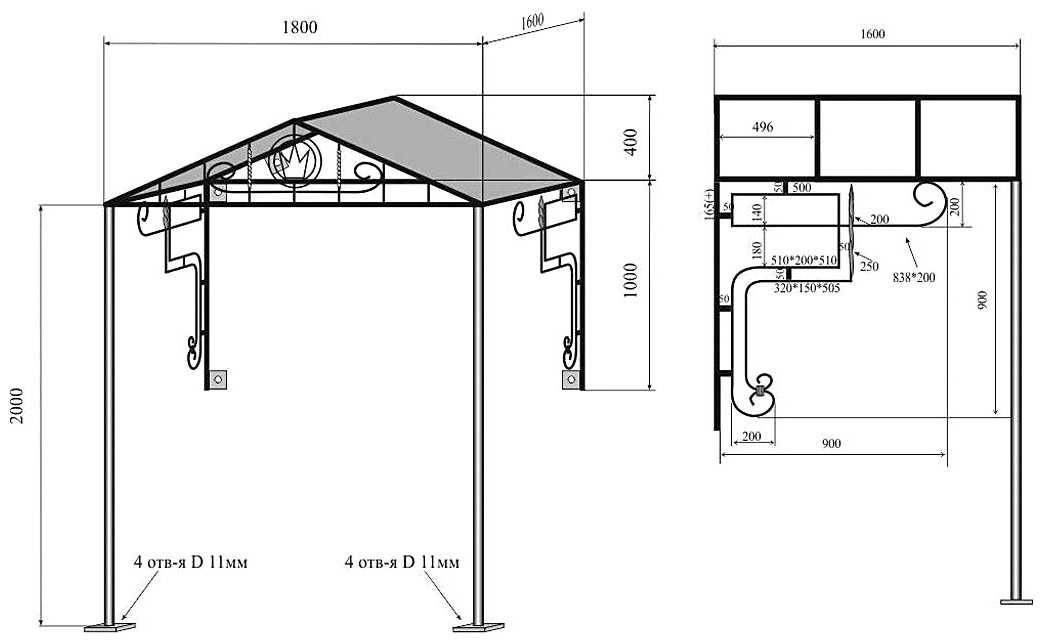

Мангал стационарный с навесом, чертежи1-Топка. 2-Стол. 3-Стойка. 4-Навес. 7-Шампур

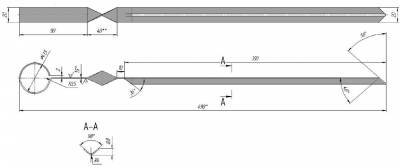

Шампур. Сталь листовая

Топка мангала

Боковина

Стяжка

Решетка

Стол мангала Стяжка (уголок на 40) Стяжка короткая (уголок на 40)

Стяжка передняя (уголок на 40)

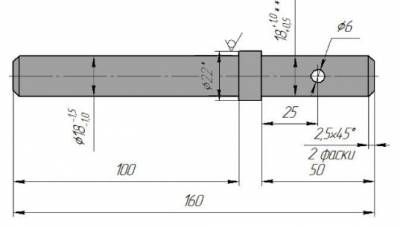

Втулка

Заглушка.Сосна Стяжка. Труба d22

Каркас навеса. Сборочный чертеж

Козырек.Поликарбонат

Навес. Сборочный чртеж

Колено. Труба d22

Втулка

Стойка. Сборочный чертеж

Опора зонта. Сталь листовая

Плата. Сталь листовая

Зонт. Сборочный чертеж

Пятка. Сталь листовая После изготовления стационарного мангала, желательно соорудить для него навес. Существует масса материалов, которые можно использовать для этого при минимальных затратах времени и денег. Разве что железную конструкции невозможно выполнить без сварки (при желании ее можно заменить стяжкой болтами).

Опоры навесов обычно приваривают к ножкам мангала, но иногда встречаются весьма габаритные конструкции (4х4 м), для которых бетонируется четыре металлических столба.

Сверху на столбы по периметру навеса укладываются уголки 5х5 см, а поверх них – металлопрофиль или любой другой кровельный материал. При желании навес украшается ковкой.

Деревянный навес изготовить проще, но поверхность следует обработать антисептиком и антипиреном.
