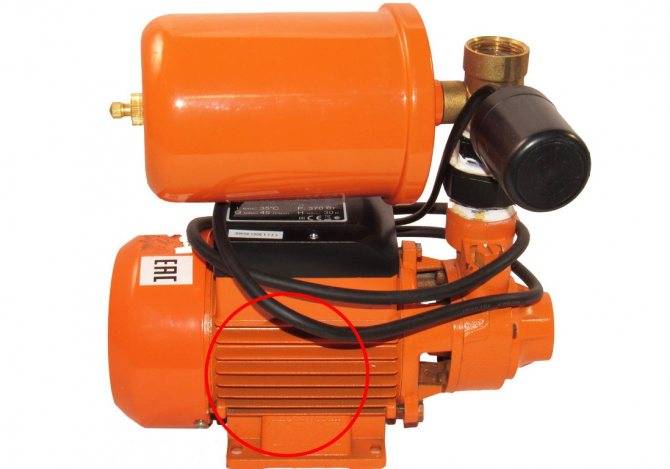

Как выбрать насосную станцию Вихрь

Критерии выбора

Перед покупкой прибора необходимо обозначить для себя критерии выбора:

• где будет функционировать насос – скважина или колодец, от этого будет зависеть форма корпуса и глубина погружения;
• характеристика напора – чем выше нужно поднимать жидкость в скважине или в доме, тем этот показатель должен быть выше;
• производительность за единицу времени – зависит от количества воды в скважине;
• мощность двигателя – влияет на расход электроэнергии;
• цена изделия.

Компания Вихрь производит оборудование, которое отличается температурным режимом. Некоторые модели способны перекачивать жидкость до 35 градусов, другие работают только с холодной водой.

Материалы изготовления и качество сборки на высоком уровне: внутренние детали выполнены из латуни или нержавеющей стали. Корпус защищен от коррозии. В зависимости от производителя, а их у компании много – заводы находятся в Китае, Прибалтике – материалы могут заменяться на более дешевые.

Варианты размещения насосных станций

Есть несколько вариантов размещения. Не все дома строятся около экологически чистых водоемов, также, не на всех участках можно выкопать колодец. Чаще всего хозяева отдают предпочтение скважинам на участке.

При глубоких водах можно выкопать артезианскую скважину, но в таком случае устанавливаются мощные насосы. За пользование глубинными недрами земли придется платить налог. Такое водоснабжение будет достаточно дорогим.

Насосная система в колодце

Такое размещение возможно при наличии постоянного уровня воды. Агрегат размещается непосредственно в колодце.

Для работы необходимо подведение электроэнергии. Для подачи воды в дом требуется провести подземный водопровод. Глубина залегания труб – ниже уровня замерзания почвы. Трубы заводятся в подвал дома и оттуда в помещение.

Преимущества размещения в колодце:

• Установка непосредственно в источник;
• Постоянное наличие воды;
• Отсутствие шума в доме;
• Нет необходимости пристраивать дополнительное помещение.

Недостатки:

• Требуется мощное крепление системы в колодце;
• Сложности с техническим обслуживанием.

Размещение в скважине

Узкая скважина не подойдет для установки такой системы. Для этой цели используют скважинный кессон (небольшой колодец) перед началом скважины. Насос устанавливают в расширенный кессон.

Преимущества размещения:

• Близость к источнику водоснабжения;
• Установка на твердую основу;
• Не занимает место в жилом доме;
• Шум не доносится до комнат.

Недостатки:

• Неблагоприятная рабочая среда, низкие температуры и влажность;
• Сложно обслуживать.

Размещение в доме

Самый распространенный вариант размещения. Чаще всего насосную станцию устанавливают в подвале или помещении, вдали от спальных комнат. Вход можно установить как с улицы, так и из дома. Сухая, теплая среда обеспечит бесперебойную работу всех агрегатов.

Преимущества:

• Доступность для техобслуживания;
• Не требует дополнительных креплений при установке;
• Все агрегаты находятся при стабильной температуре и влажности.

Недостатки:

• Удаление от источника водозабора;
• Возможен шум и вибрация.

Установка и ремонт насосной станции

Насосная станция своими руками вполне может быть установлена.

1. Лучше всего размещать оборудование в подвале частного дома. Таким образом, оно не будет никому мешать, а также будет защищено от непредвиденных погодных условий. Также можно установить насосную станцию в скважине, которая используется для водоснабжения дома. В таком случае необходимо установить оборудование в кессоне.
2. Первым делом соберите эжектор.
3. В нижнем его секторе установите фильтр. Он должен быть сетчатым.
4. Смонтируйте все сгоны, не забывая о герметичности, которой легко достигнуть с помощью уплотнителей. Далее выройте траншеи, в которые будут уложены трубы. Смонтируйте насосную станцию к водопроводным коммуникациям.
5. Эжектор станции при этом опускается в скважину или колодец на нужную глубину.
6. Обязательно утеплите насосную станцию, так как это продлит срок ее эксплуатации в случае наступления перепадов температур.

Ремонт насосных станций для дома также требует отдельного внимания. Чтобы знать, как именно проводить ремонт, стоит знать определенные виды поломок и их проявления:

• Среди распространенных поломок является тот случай, когда насосная станция работает, а вода не поступает. В таком случае может быть нарушена герметичность, и тогда нужен ремонт, то есть работы по ее восстановлению. Также причиной такой неполадки может быть отсутствие воды в системе либо не исправность обратного клапана.
• Также неполадки могут выражаться в том, что оборудование работает рывками. В таком случае может понадобиться ремонт бака, который скорее всего поврежден. Именно это снижает давление, что приводит к частым включениям насоса. Этот вопрос серьезный, так как частые подключения и отключения насосной системы ведут к ее изнашиванию. А это может спровоцировать дополнительный ремонт. Вполне возможно, что потребуется замена внутренней мембраны.
• Также насос может начать работать без отключения. Это указывает на то, что проблемы с реле давления. Ремонт его заключается в замене пружинок либо прочистке, так как часто реле просто загрязняется и начинает барахлить.

В целом обслуживание насосной станции предполагает слежение за работой устройства и его утеплением. Отзывы владельцев показывают, что это не очень сложно.

Популярная станция Джилекс Джамбо

Начать разговор надо с того, что насосные станции Джилекс Джамбо – это стандартное оборудование данного типа, в который входят поверхностный насос, установленный на гидроаккумулятор. В состав также входит встроенный эжектор, который увеличивает глубину водозабора, и реле давление с манометром, отслеживающее давление внутри гидравлического бака. То есть, при снижении давления, а это значит, вода из бака была выбрана, насос включается, а при повышении давление, насос отключается.

В настоящее время производитель предлагает станции, изготовленные из разных материалов. И если гидробак – это стальная емкость, которая может выдержать приличное давление, то корпус насоса может изготавливаться из разных материалов: нержавеющая сталь, чугун или стеклопластик. Кстати, это все отражается в маркировке прибора. К примеру, насосная станция Джамбо 70/50 Н-50.

• Производительность или подача воды составляет 70 л/мин.
• Высота подъема или напор – 50 м.
• «Н» обозначает, что корпус насоса изготовлен из нержавеющей стали.
• Второе число 50 – это емкость гидроаккумулятора.

Что касается корпуса насоса, то если в маркировке будет указана буква «Ч», то он изготовлен из чугуна, если буква «П», — из стеклопластика, обычно стеклонаполненного полипропилена.

Корпус насоса из чугуна

Кстати, установка этой марки является достаточно мощной. С ее помощью можно обеспечить водой целое подворье. Поэтому данная модель получила название «ДОМ». Всем хорош этот агрегат, но есть у него один минус – сильно шумит, поэтому рекомендуется его устанавливать вне дома. Можно, конечно, и внутри, но придется позаботиться о шумоизоляции помещения, в котором он смонтирован.

Напротив, насосная станция для дачи Джилекс Джамбо 50/28 является маломощным агрегатом, который предназначается именно для организации домашнего водопровода для дома, в котором проживает не более трех человек. Использовать его для полива не рекомендуется, потому что долго работать не может. Начинает перегреваться.

А вот насосная станция Джилекс Джамбо 60/35 – это оборудование средней мощности. Именно такие устанавливают в систему водопроводной сети для загородных домов. Он спокойно может потянуть несколько потребителей одновременно, куда входят не только краны и смесители внутри здания, но и те, которые установлены на улице, к примеру, для полива.

Кстати, необходимо отметить, что модели 60/35 – это насос с чугунным корпусом и очень экономичным электродвигателем, мощность которого составляет 0,6 кВт, у модели 70/50 мощность 1,1 кВт. При такой небольшой мощности у насосной станции очень хорошие технические характеристики. Наверное, поэтому она так популярна сегодня.

Корпус насоса из стеклопластика

Принцип работы

Как и все насосные станции, Джилекс Джамбо работает по одному и тому же принципу.

• При включении насоса производится водозабор через обратный клапан. Он работает только в одном направлении. То есть, открывается только в сторону насосу, когда вода начинает поступать снизу. Если она потечет в обратном направлении, он перекроет водоотток. Это и есть его назначение.
• Итак, вода через насос и соединяющий его с гидроаккумулятором шланг подается в накопительную емкость.
• Как только она заполнится, насос отключается, и открывается выпускной клапан, который через себя пропускает воду из гидроаккумулятора. Последний – это металлическая емкость, в которую вставлена резиновая мембрана в виде груши. Именно в нее и поступает вода, расширяя ее почти до размеров стенок бака. На заводе, где насосная станция изготавливается, между стенками резервуара и мембраной закачивается воздух под давлением 1,5 атм. При расширении груши воздух внутри сжимается почти до 6 атм. Этого давления хватает, чтобы создать давление внутри сети домашнего водопровода.
• Итак, вода при отключенном насосе начинает сама под действием давления внутри гидроаккумулятора двигаться до потребителей по трубной разводке водопроводной системы. И чем больше объем бака, тем больше времени насос не будет включаться.
• Как только значение давления снизится до критической отметки, которая настраивается на заводе, срабатывает реле давления, включающее насос на закачку воды.

То есть, все работает в автоматическом режиме, поэтому данный вид оборудования можно называть, как автоматическая насосная станция Джилекс Джамбо. Но необходимо отметить, что в процессе эксплуатации встречаются разные ситуации, которые могут привести к выходу из строя всей системы или одного из элементов станции.

Принцип работы и трубная обвязка

Неисправности насосной станции

Вообще считается, что если в насосной станции Джилекс Джамбо появились неисправности, то не стоит исправлять их своими руками. Несложная конструкция прибора не гарантирует ее качественный ремонт, если им занимается не специалист. Но давайте обозначим часто встречающиеся неполадки, которые могут остановить работу агрегата.

Самая часто встречающаяся ситуация – все вроде бы работает, а воды в системе нет. Причин здесь несколько.

• Надо посмотреть, а если вода в гидротехническом сооружении. Может быть, она опустилась так низко, что нижний кран шланга не захватывает ее.
• Может быть нарушена герметичность подводящего шланга. Он просто порвался на участке от воды до насоса. Поэтому агрегат затягивает только воздух.
• Может быть, внутри колодца или скважины образовался грязевой затор, в который уперся край шланга. Или заклинил обратный клапан.
• За городом проблемы с качеством подачи электроэнергии – дело обычное. Так что может напряжение упасть, поэтому электродвигатель насоса вращается не так быстро, как надо. А значит, насос просто не может поднять воду на определенную высоту.

Порвалась мембрана

Еще одна часто встречающаяся неисправность – насос часто включается и отключается. Каковы причины.

• Основная из них – это порвалась мембрана внутри гидроаккумулятора. Проверить это можно очень просто. С задней стороны бака есть пластмассовая крышка. Если ее демонтировать, то под ней можно найти ниппель. Нажмите на него, если из-под него пошла вода, значит, груша порвалась. Кстати, заменить резиновую мембрану в насосной станции Джамбо не так уж и сложно.
• Давление воздуха внутри гидробака упало. Это можно определить манометром, который на баке и установлен. Необходимо из емкости спустить воду и посмотреть, что показывает манометр. Если не ниже 1,5 атм, то это норма. Если ниже, то придется его закачать через тот же ниппель, используя обычный автомобильный насос. Конечно, придется найти утечку воздуха и устранить ее.
• Не работает реле давления.

Как закачать воздух

И еще одна неисправность – это, когда насос гудит и не вращается.

• Часто встречаемая причина – это заклинило ротор в подшипниках (а соответственно и рабочее колесо) в виду исчезновения их смазки. Надо просто снять заднюю крышку прибора и прокрутить крыльчатку, с помощью которой происходит охлаждение насоса.
• Опять-таки причиной может стать низкое напряжение в питающей сети.
• Может сгореть конденсатор, который располагается в клеммной коробке насоса, что маловероятно. Но если других причин нет, то конденсатор надо проверять в последнюю очередь.

В принципе, с насосной станцией Джилекс может случиться все что угодно

Поэтому очень важно правильно произвести ее монтаж и периодически проводить обслуживание

2 Виды, отличия и характеристики

Все насосы вихрь условно разделяются на три основных категории. Это:

• Водяные насосы;
• Насосы для слабозагрязненных жидкостей;
• Насосы для сильнозагрязненных жидкостей.

Насосы дренажного типа не создают внутри себя водяного давления, а только обеспечивают перекачку заданной рабочей среды. Однако сам агрегат может обеспечивать поддержку определенного уровня давления внутри своей системы.

Представленный агрегат состоит из нескольких частей. Это двигатель, насосная часть, поплавковый выключатель, обеспечивающий включение и выключение устройства. Более детальные характеристики дренажного насоса Вихрь:

• Максимальное значение производительности: 10-15,5 м³/час (в зависимости от конкретной модели);
• Максимальный диаметр пропускаемых частиц: 5-35 мм;
• Максимальная глубина подъема: 7-8 метров;
• Корпус из нержавеющей стали.

Насосы скважинного типа отличаются тем, что максимальная глубина подъема воды, с ориентировкой на показатели мощности, может равняться величине в 35-135 метров.

Фекальные насосы Вихрь оборудованные измельчителем

Незначительное снижение уровня производительности в моделях СН-90В и СН-100В, и использование винтового привода, сказалось на снижении цены представленных агрегатов.

Корпусы насосов для добычи воды из скважины изготавливают с применением нержавеющей стали. При этом сама насосная часть выполнена с применением латуни, пластика или хромированной стали.

Насосы поверхностного типа способны поднимать воду с глубины в 30-50 метров, при этом значение максимальной подачи равняется 50-70 литрам в минуту.

Фекальные агрегаты отличаются параметром подачи, он составляет 9-24 м³/час, при этом значение максимального диаметра пропускаемых частиц может колебаться от 15 до 40 мм.

Стоит отметить, что в таких моделях устройств, вместе с показателями мощности и подачи, снижается показатель пропускного диаметра растворенных в рабочей среде частиц.

Фекальные насосы Вихрь оснащены специальными режущими лезвиями, которые активно способствуют измельчению разбавленных в воде частиц.

Отзывы о насосах марки Вихрь в большинстве своем положительные.

Сергей, 54 года, Саратов:

Анатолий, 36 лет, Тольятти:

Александр, 40 лет, Кострома:

2.2 Этапы подключения

Для того чтобы произвести правильное подключение погружного насоса, следует неукоснительно придерживаться ряда рекомендаций. В первую очередь к агрегату производится присоединение ниппеля и клапана.

Ниппель и возвратный клапан соединяются. Подключение водоснабжающего шланга также производится с помощью ниппеля. Насос аккуратно погружается в скважину или колодец, при этом шнур питания привязывается к наконечнику. Шланг через клапан подключается к насосу и нагнетательному баку. Производится тестовый запуск агрегата.
