Как работает насосная станция для дачи

Работа блока управления

Основным преимуществом насосной станции является работа в автоматическом режиме. В промышленных установках для этого может потребоваться отдельный шкаф управления с множеством измерительных и регулирующих приборов.

Бытовое оборудование комплектуется штатным блоком управления, в котором реализованы все необходимые опции. Основным его элементом служит реле. У него есть две пружины, настроенные на максимальное и минимальное давление системы. С ними связаны контакты, которые в нужный момент замыкают и размыкают электрическую цепь питания двигателя насоса.

Крайне полезную функцию выполняет контроллер потока жидкости, осуществляющий защиту от сухого хода с отключением насоса при попадании воздуха во всасывающий шланг. На ряде моделей реализованы электрические блокировки от перегрева мотора и скачков напряжения в сети питания.

Основные рабочие составляющие

Насосная станция, собранная в заводских условиях в значительной мере превосходит набор самостоятельно подобранных элементов в домашних условиях.

Это обусловлено точным подбором технических параметров каждого узла, компактностью единой конструкции, наличием общего блока управления. Рассмотрим, из чего состоит бытовая насосная станция:

  • электрический центробежный насос поверхностного типа;
  • накопительная емкость;
  • манометр;
  • реле давления;
  • обратный клапан;
  • входная труба с фильтром в виде сетки;
  • выходная труба для подключения к водопроводу.

Это все компактно установлено на общей несущей раме всей конструкции. Среднестатистическая комплектация способна автоматически поддерживать давление внутри системы водопровода на уровне 1,5 атмосферы. Этого достаточно для полноценной работы сантехники частного дома.

Более дорогие конструкции способны выдавать максимальное давление в 4,5 атмосферы, чего хватает для обеспечения трехэтажного коттеджа. Она не требует особых условий, для ее эксплуатации и технического обслуживания будет достаточно наличие технической комнаты. Альтернативой для установки может быть кессон.

Принцип работы

Насосные станции наиболее распространенного типа работают следующим образом:

  1. При первом пуске насос заполняет водой сеть трубопроводов и ту часть ГА, которая к ней подключена. Находящийся внутри ГА эластичный элемент при этом растягивается и сжимает воздух, заполняющий другую его часть. Как только давление в водопроводе достигнет определенного значения, на которое настроено РД, последнее отключит прибор.
  2. По мере пользования сантехническими приборами вода из ГА будет расходоваться, при этом комфортный напор будет обеспечиваться силой упругости сжатого в ГА воздуха.

Как только давление в сети упадет до некоторого минимального уровня, на которое настроено РД, оно снова включит насос.

Определение места для станции водоснабжения

При выборе места расположения станции необходимо учитывать ее технические возможности, климатические условия и особенности системы водопровода. Таким образом необходимо произвести следующее:

Максимально приблизить станцию к водозабору

Важно учитывать, что при удлинении горизонтального трубопровода между водозабором и насосом на 10 метров уменьшается его рабочая глубина на 1 метр
Особое внимание следует уделить изоляции электрического кабеля и мест его подключения. Важно помнить, что к данной аппаратуре подсоединяется вода, и подключается электричество
Пренебрежение этим правилом может привести к несчастному случаю

Оборудование необходимо защитить от негативного влияния природных осадков (дождя, снега, прямых солнечных лучей). Заблаговременно позаботиться об его утеплении при помощи теплоизоляционных материалов. Продумать его шумоизоляцию, что позволит находиться вблизи и не подвергаться негативному влиянию ненужного звука. Важно позаботиться об утеплении трубопровода, который соединяет водозабор со станцией и станцию с домашней системой. Для этого он углубляется ниже точки промерзания, либо утепляется при помощи специальных теплоизоляционных материалов или обогревающего электрического кабеля.

Таким образом, при определении места для размещения станции водоснабжения необходимо создать специальный микроклимат, где недопустима повышенная влажность, что негативно скажется на сроке эксплуатации.

При создании необходимых условий можно продолжительное время наслаждаться качественным бесперебойным водоснабжением загородного дома вдали от центральной магистрали.

Конструктивные особенности современной насосной станции для бытовых нужд

Система водоснабжения здания со схемой насосной станции, входящей в нее в качестве составной части, включает в себя нескольких основных элементов.

  1. Колодец или скважину, в которой происходит первичное накопление и отстаивание жидкости. Для круглогодичного использования ее следует утеплить.
  2. Всасывающий трубопровод, оборудованный обратным клапаном. Обычно на нем устанавливается в колодце или непосредственно перед насосной станцией фильтр грубой очистки от механических примесей.
  3. Саму насосную станцию, обеспечивающую объект водой с необходимым расходом и давлением.
  4. Напорный трубопровод с фильтром тонкой очистки, ведущий ко всем водоразборным устройствам.

Устройство насосной станции для домашнего водопровода предельно просто и функционально. В ее состав входят следующие механизмы.

  1. Водяной центробежный насос с приводом от электрического двигателя. При его включении создается разрежение в приемном патрубке и избыточное давление в напорном. В результате происходит всасывание жидкости из колодца и нагнетание ее в коллектор водоснабжения дома.
  2. Манометр, позволяющий на месте следить за тем, как работает насос.
  3. Мембранный гидроаккумулятор, отвечающий за постоянное наличие в системе необходимого запаса воды с рабочим давлением.
  4. Реле давления, дающее управляющие сигналы на пуск и выключение электродвигателя.
  5. Гибкий шланг, связывающий насос с гидроаккумулятором.
  6. Запорная арматура для возможности отключения трубопроводов на время ревизии, технического обслуживания и ремонта оборудования.

Важно! Устройство насоса центробежного типа не допускает включать его на длительное время без заполнения жидкостью. Это может привести к перегреву отдельных деталей и выходу из строя всего агрегата

Для исключения создания подобных ситуаций предусматривается датчик сухого хода, отключающий двигатель при отсутствии воды.

Датчик сухого хода DPR-6

Установка насосной станции на даче своими руками

Если источник неглубокий и расположен рядом с домом, насос можно установить в подвале. В противном случае его помещают в кессоне – герметичном утепленном боксе, врытом в грунт рядом с источником.

При выборе места установки учитывать надо не только разницу по высоте между насосом и зеркалом воды, но и протяженность горизонтального участка всасывающей магистрали.

Сумма его гидравлического сопротивления и перепада высоты должна быть меньше максимальной глубины всасывания насоса. При всех расчетах следует учитывать, что зеркало воды при работе насоса будет понижаться. Обычно конец всасывающей трубы с обратным клапаном и фильтром располагают в метре от дна источника.

Насос должен быть прочно прикручен к постаменту из бетона или кирпича анкерными болтами или дюбелями.

Погружные насосы подвешиваются на тросах. Для агрегатов вибрационного типа металлический подвес использовать нельзя – вместо него применяют капроновый или нейлоновый шнур.

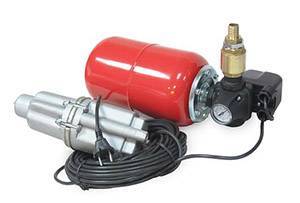

Устройство насосной станции

Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.

Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.

Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:

  • Устройство для забора воды, оснащенное фильтром.
  • Обратный клапан, препятствующий движению воды в обратном направлении.
  • Всасывающая труба, идущая к насосу.
  • Реле давления, регулирующее подачу воды.
  • Датчики, по которым можно определить точные значения определенных параметров.
  • Гидроаккумулятор, в котором происходит автоматическое накопление воды.
  • Электродвигатель.

Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.

Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:

  • Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
  • Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
  • Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.

Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.

Что это такое

Эжектор — это довольно небольшое по габаритам, но весьма эффективное устройство, имеющее простую конструкцию, поэтому некоторые пользователи изготавливают его самостоятельно. Особенно это эффективно, когда в хозяйстве уже имеется насосная станция с мощным насосом различного типа. С эжектором оборудование позволяет без особых усилий откачивать чистую воду с глубины от 25 до 40 метров и более.

Используя такое дополнительное оборудование, каждый пользователь экономит денежные средства, которые были бы истрачены на покупку дорогостоящего оборудования. Если же у вас еще нет аналогичной станции, а только вырыт колодец, то приобретайте сразу изделие, оборудованное эжектором.

Работы по монтажу запорной фурнитуры и фильтра

Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при  необходимости.

На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда  или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы (подробнее: “Сгон американка – правила использования фитинга для соединений”).

Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.

Фильтр первой стадии очистки устанавливают в непосредственной близости с гидроаккумулятором. При этом к нему следует обеспечить свободный доступ для обслуживающих работ, которые чаще всего подразумевают промывку картриджей – основных фильтрующих элементов. Периодичность промывки зависит от количества присутствующих в воде примесей в виде извести, железа и других микроэлементов. Фильтр должен очищать воду от крупного песка или кусочков глины еще до того, как вода поступит в мембранный отсек гидроаккумулятора.

Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.

Назначение и принцип работы насосной станции

Домашняя насосная система предназначена для подъема воды с глубины от 8 метров и её подачи ко всем сантехническим точкам в коттедже. Работает система по такому принципу:

  1. Установленный между двумя отрезками трубопровода и подключенный к розетке с электропитанием водяной агрегат качает жидкость из источника в специальный накопитель — гидроаккумулятор.
  2. По достижении в резервуаре определенного давления насос выключается. Запас воды сделан.
  3. Как только пользователь открывает кран в доме, жидкость поступает в нужную сантехническую точку.
  4. В это же время в гидроаккумуляторе падает давление и срабатывает реле включения. Насос снова восполняет запасы воды в резервуаре, после чего выключается.

Задачи

Не нужно ходить за водой с ведрами и нагревать воду для мытья в тазике.

Наличие воды и электричества, при должном оборудовании, делает частное жилье вполне привлекательным для жизни.

К счастью, в средней полосе России нет проблем с пресно водой в достаточном количестве. Колодец или скважину можно устроить практически на любом месте и вода будет.

Глубина залегания водоносных слоев

Средняя глубина залегания водоносного пласта 5-8 метров. Такая глубина является идеальной для работы любой насосной станции. Для поддержания давления в водопроводной сети можно установить дополнительные врезные насосы.

Имея нормальное водоснабжение можно подключить обычную сантехнику, а не дачный рукомойник, стиральную машину (лучше выбрать отечественного или белорусского производства, они устойчивее к перепадам напряжения и качеству воды), бойлер для нагревания воды, нормальный душ с горячей водой.

Устройство насосной станции

При достаточном водоснабжении можно устроить даже собственный бассейн или завести рыбный прудик, садовый фонтан. Это уже излишества, но когда быт в основном налажен и автоматизирован, почему бы и нет?

Стоимость насосной станции может существенно отличаться. Есть недорогие модели, за 8-15 тысяч рублей, некоторые стоят хорошо за 100.
Следует, конечно, ориентироваться на возможности своего бюджета, но особенно экономить не стоит, если вы не планируете приобретать новую насосную станцию каждый год.

Как выбрать?

Ориентиры выбора насосной станции следующие — стоимость, мощность, возможности водозабора.

По стоимости можно определиться в самую последнюю очередь, это уже вопрос выбора производителя и корреляции своих потребностей с возможностями.

Нормальная средняя станция, обслуживающая большую семью, баньку, обеспечивающая полив огорода и газонов, с небольшим прудиком или фонтаном в саду, стоит порядка 30-60 тыс, при условии, что водопровод проложен правильно, нет лишних изгибов, изменений диаметра труб, издержек неграмотного монтажа.

Плохой монтаж насосной станции и ошибки в планировании, неправильный диаметр труб, могут снизить ее мощность на 30-90%.

Мощность

Это водонапор на всей протяженности водопровода. Достаточно часто, станцию нужно доукомплектовывать дополнительными насосами для создания напора. Это выгоднее, чем приобретать избыточно мощную станцию.

График производительности разных моделей насосных станций

Возможности водозабора ограничены не только мощностью насоса, но и возможностью установки и подключения насосной станции в колодце или к скважине. Насосная станция не генерирует воду, а всасывает ее из источника.

Если насос работает быстрее, чем скважина наполняется, вероятность выхода оборудования из строя достаточно велика.
Автоматика отключения срабатывает после перегрева двигателя, которому перегревы не слишком полезны.

Автоматика отключения

Важным фактором должна быть автоматика, контролирующая включение и выключение насосной станции. Защита от работы без воды и автоматическое отключение необходима, даже если вы подключаете насосную станцию к озеру Байкал.

Жизненные случайности, например, обвал стенки скважины, перекрывший водозабор или другие мелкие неприятности не должны стоить вам приобретения новой станции.

Блок автоматики

Многие насосные станции маркируются также высотой забора воды. Это та глубина, с которой насосная станция способна поднимать воду. Прогон воды по горизонтальным трубам также требует усилий, поэтому, если станция стоит не непосредственно над скважиной, учитывайте расстояние горизонтальных прогонов.
