Насос для повышения давления воды на даче

Насосные станции

Данный тип устройства скорее подходит частным домам, нежели многоквартирным многоэтажкам. Система состоит из насоса высокого давления и резервуара (гидроаккумулятора). Неудобство в первую очередь связано с габаритами буферной ёмкости.

В зависимости от количества людей, использующих систему, подбирается бак соответствующей ёмкости. Принято считать, что среднесуточный расход воды — около 500 литров, что немало. Опять же, все зависит от привычек жильцов: кому-то достаточно небольшого таза, а кому-то и двухсот литров будет мало.

Собственно, в основном по этой причине, насосные станции очень редко применяют в многоквартирных домах, где попросту некуда установить столь массивный ресивер. Что касается особняков, тут дело обстоит значительно проще. Есть возможность установки таких станций на чердаках и в подвалах. В крайнем случае её можно попросту закопать в землю рядом с домом.

Где можно купить насос для повышения давления воды − средние цены

Таблица 2. Расценки на некоторые модели насосов

ИзображенияМодель агрегатаСредняя цена (по состоянию на март 2018), руб.
Wilo PB201EA7200
Grundfos MQ 3-3518900
Grundfos Scala2 3-4521700
Grundfos JP 616300
Comfort X15GR-152800
Aquario AC 15/9 -1604400
Jemix W15GR-15A3600

Уважаемые читатели нашего онлайн-журнала! Предлагаем принять участие в обсуждении методов монтажа насосного повысительного оборудования и поделиться своим опытом с другими людьми.

Предыдущая ИнженерияДля чего нужен коаксиальный дымоход для газового котла: принцип работы и самые популярные марки котельного оборудования
Следующая ИнженерияЭкран на батарею отопления: нюансы изготовления и принцип работы

3

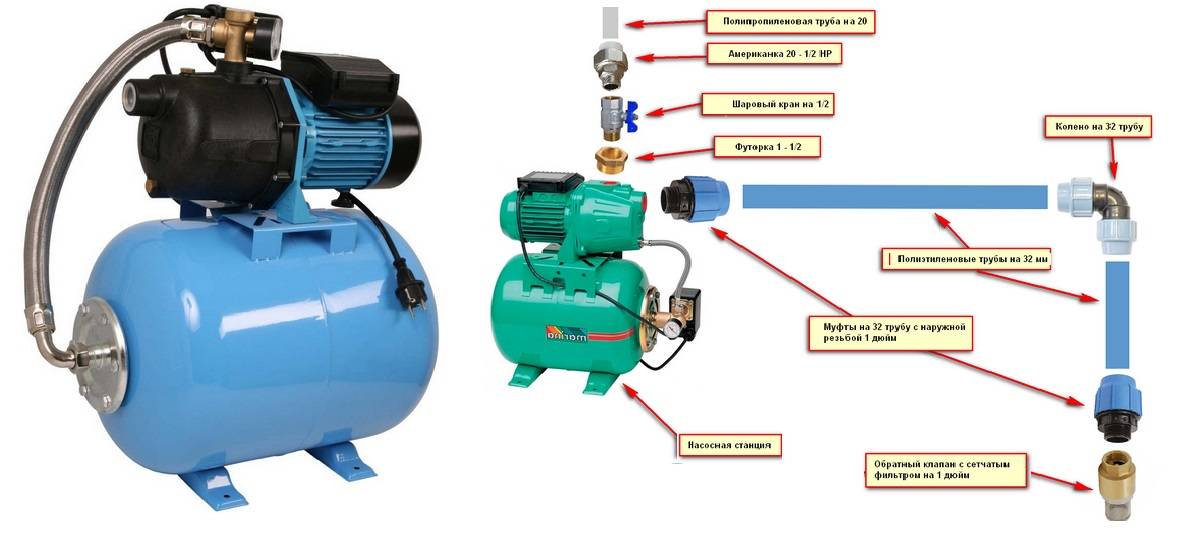

Чтобы подключение насосного оборудования своими руками не вызвало у вас серьезных затруднений, желательно заранее узнать его конструкцию и понять принцип его функционирования.

Подключенная насосная станция

Здесь все не так уж и сложно. Основные элементы насосной станции приведены далее:

  1. Центробежный насос. Основа всей конструкции. Он отвечает непосредственно за подъем жидкости из скважины, а также за ее подачу в жилое строение.
  2. Электродвигатель. Он подключается к насосу и к специальному реле давления. Последнее имеет огромное значение для нормальной работы всего оборудования. Реле запускает двигатель при уменьшении давления в системе и отключает мотор, когда фиксируется переизбыток нагрузки.
  3. Гидравлический аккумулятор. Этот узел собирается из двух отдельных частей. Друг от друга они отделяются особой мембраной. Единственная задача аккумулятора – сглаживание гидроударов, которые возникают при функционировании насосной станции.
  4. Водозаборный элемент. Эту часть оборудования обязательно снабжают обратным клапаном. Он располагается непосредственно в скважине.
  5. Манометр. Он следит за давлением в системе и передает данные на реле, которое включает/отключает насос.

Также описываемое оборудование для забора воды из скважины оснащается магистралью. Она соединяет в одну систему насос и водозабор. Стоимость рассматриваемых нами станций для монтажа на скважину зависит от качества всех описанных выше узлов, от пропускного потенциала оборудования (он может быть и 1,5 кубических метра воды в час и 5), от максимального напора и мощности агрегата. Также на цену насоса влияет и раскрученность фирмы, которая его производит.

Лучшие насосы с «мокрым» ротором для повышения давления воды

Grundfos UPA 15-90 (N) – абсолютно лучший водяной насос для подъема давления

Датский агрегат Grundfos UPA 15-90 (N) оборудуется корпусом из чугуна (нержавейки), асинхронным двигателем, датчиком протока, клеммной коробкой. Статор и ротор разделяются гильзой. При монтаже вал выставляется горизонтально.

Функционирование осуществляется в ручном или автоматическом режиме. Характеристики: подача 1,5 м3/ч, напор 8 м, температура жидкости от +2 до +60 °С, давление min на входе 0,2 бар.

Плюсы:

  • экономичность: потребляемая мощность лишь 0,12 кВт;
  • низкий показатель шума – не более 35 дБ;
  • стойкость к износу и коррозии: рабочее колесо – из композита, подшипники и вал – из оксида алюминия, предохранительная гильза – из нержавейки;
  • компактность (установочная длина – 16 см) и легкость (вес – 2,6 кг);
  • защита от перегрева (перекачиваемой жидкостью) и сухого хода (в режиме AUTO);
  • высокое качество сборки, простой монтаж, удобство эксплуатации;
  • надежность и долговечность: срок гарантии – 36 месяцев, эксплуатации – от 10 лет.

Минусы:

  • недешево: купить повысительный насос Grundfos UPA 15-90 доступно за 5,3÷7,8 тыс. руб., Grundfos UPA 15-90 N – за 11,0-12,6 тыс. руб.;
  • дорогой послегарантийный ремонт.

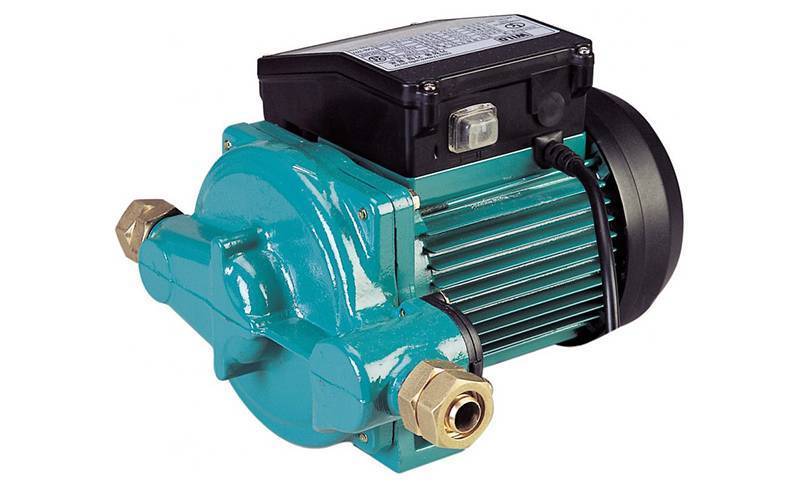

Wilo PB-201EA – лучший водяной насос для подъема давления в немецком исполнении

Немецкий агрегат Wilo PB-201EA обладает: производительностью 3,3 м3/ч, напором 15 м, потребляемой мощностью 0,34 кВт. В конструкцию входят чугунный корпус с катафорезным покрытием, пластиковое колесо, бронзовые патрубки и вал из нержавейки.

Для ручной работы предусмотрен переключатель режимов, для автоматического функционирования – дополнительно датчик потока. Последний срабатывает при расходе минимум 2 л/мин.

Плюсы:

  • высокая максимальная температура жидкости – до +80 °С;
  • низкий уровень шума – максимум 41 дБ;
  • отсутствие материалов, неустойчивых к коррозии;
  • защита от перегрева и сухого хода; для охлаждения мотора предусмотрен вентилятор;
  • простые монтаж, эксплуатация и обслуживание;
  • долгий срок службы – 10 лет при гарантии в 1 год;
  • адекватная стоимость: купить повысительный насос Wilo PB-201EA можно за 7,9÷12,7 тыс. руб.

Минусы:

  • монтаж выполняется только горизонтально с креплением к основанию;
  • сравнительно большие габариты (22×18×24 см) и вес (7,5 кг).

Какой насос для повышения давления воды лучше купить

Определить, какой тип прибора для повышения напора воды лучше, не так просто. Прежде чем покупать оборудование, нужно определить необходимую мощность, вид, напор. Среди представленных номинантов, можно выделить следующих, в таких категориях:

  • Лучший насос для повышения давления воды для небольшого частного дома – Grundfos UPA 15-90;
  • Оборудование для коттеджа в 2-3 этажа – Dab E.sybox Mini 3;
  • Если нужно обеспечить напор на небольшом производстве или ферме – Джилекс Джамбо 50/28 Ч-18;
  • Компактное устройство, которое легко разбирать и обслуживать – Jemix W15GR-10 A;
  • Станция для дачи – Termica Comfortline TL PI 15.

При покупке обратите внимание на массу насоса, уровень вибрации. Слишком тяжелое устройство при постоянной работе со временем может нарушить соединение с трубами

Важным параметром является и уровень шума мотора: для домашнего длительного применения нужно выбирать тихие модели.

Как установить самовсасывающий насос

Установка насоса этого типа не отличается повышенной сложностью. Для этого понадобятся примерно такие же навыки и инструменты, которые нужны для установки насосной техники другого типа. Схематично установку повышающего насоса можно представить в виде следующих шагов:

  • Выбор места для гидроаккумулятора и насоса.
  • Установка гидроаккумулятора.
  • Монтаж труб для подключения оборудования к водопроводу.
  • Подвешивание насоса к стене.
  • Обвязка насоса и гидроаккумулятора.
  • Проверка работы оборудования в автоматическом режиме.

По сути, насос и гидроаккумулятор с реле давления представляет собой вариацию насосной станции. Чтобы реализовать установку такой системы устройств, сначала нужно найти место для размещения бака. Некоторые умельцы заменяют гидроаккумулятор с мембраной обычной большой емкостью, например, пластиковым баком на 200 литров.

Вместо реле давления бак оборудуют поплавковым датчиком, чтобы обеспечить его автоматическое заполнение по мере необходимости. Такой бак устанавливают как можно выше: на чердаке или на верхнем этаже. Сразу же следует подумать не только о размерах, но и о конфигурации емкости.

Плоский и узкий бак займет меньше места, чем традиционная цилиндрическая модель. Хотя специальных требований к конфигурации емкости не имеется. Выбирая место для емкости, следует предусмотреть доступ к баку/гидроаккумулятору или возможность легкого демонтажа этого элемента. Это необходимо для выполнения технического обслуживания, ремонта или замены устройства.

«Тяжелая артиллерия»: как выбрать бытовую насосную станцию

Если вы убедились, что трубы не забиты, а вода просто не доходит до вашего этажа, то придется обзавестись более мощным агрегатом – самовсасывающей насосной станцией. Установка насоса может осуществляться с гидроаккумулятором или без него. Многие владельцы небольших квартир выбирают последний вариант, но специалисты настойчиво рекомендуют выбрать первый, пусть даже с самым небольшим баком.

Насосная станция позволит «поднять» воду с нижнего этажа или из скважины

Сама станция – это поверхностный центробежный агрегат для увеличения давления воды, который соединяется с гидроаккумулятором и реле давления, управляющим всей системой. С ее помощью осуществляется забор воды из системы и подача ее в бак. Даже после того, как реле давления выключит насос, потребитель может пользоваться запасенной водой, это очень удобно, если воду отключают часто. При этом давление будет падать. Как только оно снизится до определенного уровня, снова сработает реле, и насос опять включится. Легко догадаться, что чем больше бак, тем дольше служит оборудование, поскольку реже включается-выключается.

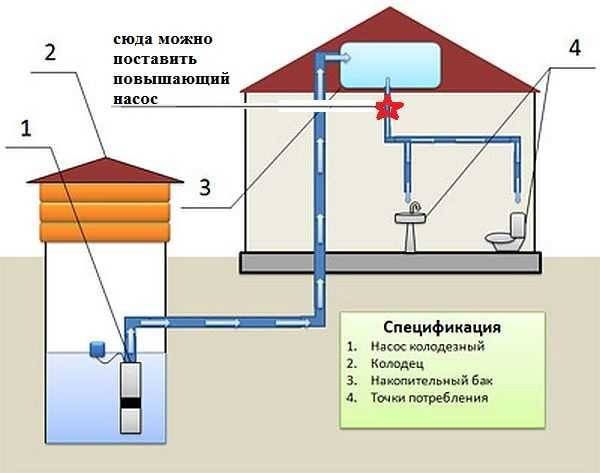

Схема подключения к водопроводу в частном доме

Типичная схема подключения насоса повышения давления в частном доме представлена на рисунке ниже.

Схема установки насосной станции в частном доме с находящимся рядом колодцем

Производители и популярные модели

На рынке насосного оборудования представлено не так много разновидностей повысительных насосов, имеющих англоязычное название Pump Booster (РВ), чаще всего потребитель обращает внимание на приведенные ниже бренды. Grundfos UPA 15-90, UPA 15-120 – лучшие агрегаты с мокрым ротором от мирового лидера из Бельгии по производству насосного оборудования со следующими основными параметрами (для UPA 15-90):

Grundfos UPA 15-90, UPA 15-120 – лучшие агрегаты с мокрым ротором от мирового лидера из Бельгии по производству насосного оборудования со следующими основными параметрами (для UPA 15-90):

  • Рабочее давление: 6 атм.;
  • Номинальный объем подачи: 0,9 м3/ч или 15 л/мин, 0,25 л/с;
  • Включение: при скорости потока 1,5 л/м или давлении на входе 0,2 бар;
  • Температура рабочего тела: от +2 до +60 °С;
  • Уровень шума: до 35 дБ;
  • Установочные размеры: 160 мм;
  • Максимальная мощность: 120 Вт;
  • Вес: 2, 5 кг.
  • Гарантийный срок: 3 года при возможности эксплуатации не менее 10 лет.

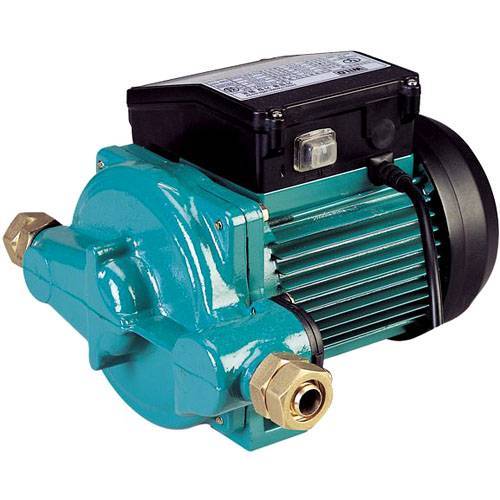

Wilo PB-201EA – популярная у рядового потребителя сухороторная модель немецкого бренда, выполненная в чугунном корпусе с катафорезным покрытием традиционного для Wilo зеленого цвета. Wilo PB имеет полимерное рабочее колесо, вал из нержавейки и бронзовые патрубки для подсоединения к трубам, основные рабочие характеристики агрегата:

  • Максимальная производительность: 3,9 м3/ч;
  • Максимальный выходной напор: 15 м;
  • Температура рабочего тела: до +80 °С;
  • Максимальная мощность: 340 Вт;
  • Уровень шума: до 41 дБ;
  • Защита: от сухого хода, для охлаждения двигателя используется вентилятор;
  • Масса: 7,5 кг;
  • Срок службы: до 10 лет с гарантией 1 год.

Модели бустерных помп с мокрым ротором

Jemix W15GR-15 A – бюджетная модель вихревого типа российско-китайского производства в чугунном корпусе с латунной гидравлической частью, внутри которой вращается полимерное рабочее колесо. Датчик протока установлен на выходном патрубке и обозначен стрелкой, при необходимости его можно снять. Jemix W15GR предназначен для работы в системах горячего и холодного водоснабжения, может устанавливаться как в горизонтальном, так и вертикальном положении, прибор имеет следующие параметры:

  • Напор: максимум 15 м;
  • Производительность: 1,5 м3/ч;
  • Автозапуск: при расходе 0,09 м3/ч;
  • Энергопотребление: максимум 120 Вт;
  • Температура рабочего тела: до +110 °С;
  • Защита: от перегрева;
  • Диаметр подсоединительных патрубков: 3/4 дюйма;
  • Масса: 3,5 кг;
  • Гарантия: один год с даты продажи, средний срок службы 3 года.

Агрегаты с сухим ротором

Aquario AC 159-160A – агрегат с мокрым ротором только для холодной воды, выпускаемый в России по итальянской технологии всемирно известного бренда Aquario. Его отличительная особенность – 100% медная обмотка на статоре, материалы вала и подшипников скольжения – техническая керамика, рабочее колесо выполнено из высокопрочного и износостойкого технополимера. Aquario AC 159-160A обладает следующими техническими характеристиками:

  • Повышаемый напор: на 9 м;
  • Производительность: 1,75 м3/ч (26 л/мин);
  • Энергопотребление: 120 Вт;
  • Температура прокачиваемой жидкости: от +2 до +60 °С;
  • Параметры включения реле протока: автозапуск при 0,2 бар и расходе не менее 2 л/мин;
  • Предельно допустимый размер твердых частиц в жидкости: до 0,1 мм;
  • Установка: горизонтально-вертикальная.

Belamos BRS15/90 – бюджетный насос для повышения давления воды с мокрым ротором китайского производства отечественного бренда, сильно похожий по внешнему виду на Grundfos. Корпус выполнен из чугуна, вал из керамики, рабочее колесо – термостойкий полипропилен. Belamos BRS15/90 имеет следующие технические параметры:

  • Напор: максимум 9 м;
  • Производительность: 23 л/мин;
  • Максимальная мощность: 105 Вт;
  • Установочные параметры: длина 180 мм, патрубки соединения диаметром 3/4 дюйма.
  • Вес: 2,8 кг.

Прайс-лист популярных брендов

Как определить проблему в каждом конкретном случае?

В частных домах, где водоснабжение обеспечивается при помощи насосной станции, наиболее частой причиной возникновения проблемы является засорение фильтра.

Поэтому первым делом следует проверять правильную работу станции, прочистить и при необходимости произвести замену системы фильтрации. Проверить правильную работу станции несложно, так как на неё по умолчанию устанавливается манометр.

Помимо основного фильтра, установленного на водозабор, следует проверить работу дополнительных фильтров, устанавливаемых возле приборов, связанных с трубопроводом.

Если напор воды недостаточен только в одном конкретном кране, либо вода медленно поступает, например, в стиральную машинку, а все остальные приборы работают исправно, значит проблема заключается в засорении одного из фильтров, установленных на выходе, либо в локальной протечке.

Если фильтры не засорены, и станция работает исправно, необходимо произвести проверку труб на предмет возникновения протечек. Для быстрого обнаружения протечек на трубы внутри помещения целесообразно монтировать несколько манометров, чтобы оперативно мониторить, на каком участке труб происходит снижение показателей давления.

Зачем он нужен?

Название поверхностного насоса говорит само за себя – это устройство для правильного функционирования не требует погружения в воду. Его устанавливают «на суше», а жидкость подается в трубы при помощи гибкого шланга, идущего от насоса в воду. Благодаря легкому доступу к устройству, поверхностный насос прост в обслуживании, чем и привлекает владельцев частных домов.

Поверхностный насос, помимо подачи воды в коттедж, может быть использован также для полива огородного участка или откачивания воды из подвала, что актуально для территорий с частыми подтоплениями в весенний период.

Работает обычный поверхностный насос так: на конце всасывающего водовода, который не опущен в воду, создается разрежение, а жидкость начинает подниматься по шлангу благодаря разнице показателей давления на обоих его концах. Интересно, что на участке всасывания этот показатель равен 760 мм рт. ст. при полном вакууме и, заменив ртуть на воду, мы получим высоту уже в 10,3 м. Вот и получается, что при полном вакууме жидкость сможет подняться только на эту величину. Также следует учитывать и наличие определенных потерь при трении о стенки водовода – таким образом, получаем расстояние всего около 9 м. В итоге настоящая рабочая высота поверхностного насоса совсем мала – около 8-9 м.

При выборе насоса важно еще и учитывать расстояние от скважины до самого насоса, а также положение водовода. То есть, стоит помнить, что 4 м горизонтальной части шланга будут эквивалентны 1 м подъема воды

Работает поверхностный насос следующим образом.

  1. или гидроаккумулятор, подключенный к насосу, за счет конструкции наполнится водой до определенной отметки.
  2. Автоматика насоса отключит его после достижения водой определенного уровня. Подача воды прекратится.
  3. Когда вода из бака будет израсходована, насос снова автоматически включится и вновь наполнит гидроаккумулятор полностью, после чего остановится.

Если нужно качать воду из неглубокого колодца либо близко расположенного водоема, то приобретение поверхностного насоса будет наилучшим вариантом организации автономной подачи воды в дом. При этом такое устройство устанавливается очень просто и не нуждается в особых условиях эксплуатации.

Правила подбора мощности агрегата

Мощность устройства должна быть соизмерима с потребностями системы. Недостаток напора плох, но и слишком большое давление не нужно.

Если для водопровода подобран слишком производительный насос, напор в системе возрастет, и все ее элементы будут подвергаться ненужной дополнительной нагрузке. Это приводит к быстрому износу и частым поломкам.

Стабильное давление воды в системе должно быть никак не меньше двух атмосфер. Этого хватит для комфортных водных процедур, а также для запуска автоматической стиральной машины.

Хотя некоторые модели более требовательны в отношении условий эксплуатации. Например, если в доме имеется душевая кабина, гидромассаж, джакузи или другие подобные устройства, давление должно быть повыше.

В таком случае лучше увеличить напор в водопроводной системе до 5-6 атмосфер. Отдельные виды техники требуют еще более высоких показателей.

Поэтому первым шагом перед установкой насоса, повышающего давление, должно стать изучение документации бытовой техники. Если какие-то устройства планируется приобрести в будущем, их характеристики также нужно учесть.


Для создания постоянного высокого давления в системе используют специальные насосные станции, включающие насос и гидробак. Их работа управляется с помощью реле давления

Точные расчеты может сделать специалист, но обычно достаточно предварительных данных, сделанных “на глазок”. Чтобы определить, какой напор реально существует в системе, можно использовать обычную литровую банку. Воду открывают и замеряют, сколько литров воды вылилось из крана в течение минуты.

Затем нужно разобраться с текущими потребностями. Если неудобства связаны с тем, что при открытом кране на кухне трудно принять душ из-за низкого напора, достаточно использовать обычный насос, который повысит давление на пару атмосфер.

Но если в доме есть автоматическая стиральная машина, душевая кабина или другая техника такого рода, следует изучить техническую документацию.

Каждый такой потребитель требует определенного напора воды. Отсутствие достаточного давления может привести к работе дорогостоящей техники вхолостую.

На такие условия работы бытовые приборы, особенно зарубежного производства, не рассчитаны. Вызванная отсутствием нормального напора поломка может рассматриваться как случай, не соответствующий гарантийным условиям.

Можно ориентироваться на максимальные показатели по давлению в водопроводной системе, указанные в паспортах устройств. При наличии большого количества такой техники стоит обратиться за консультацией к инженеру.

Выбирая подходящую по мощности модель водяного насоса для повышения давления, следует также учитывать потребности техники, приобретение которой запланировано в будущем.


Недостаток давления в водопроводной системе может привести к преждевременному износу и выходу из строя дорогостоящего водонагревательного и сантехнического оборудования

Установка насоса, повышающего давление воды

Место установки насосов зависит от конкретной ситуации. Для нормальной работы крана и душа достаточно поставить подкачку на выходе из накопительного бака, если речь идет о такой системе. Если захотите на даче поставить бойлер или стиральную машинку, другие устройства, требовательные к давлению, скорее всего придется ставить перед ними. При достаточной мощности (при достаточном расходе) одного насоса может хватить на два устройства. Только тогда нужно соответственно продумывать схему.

Где можно установить насос повышающий давление в водопроводе на даче при использовании системы с накопительным баком

В любом случае, при разработке схемы, предусмотрите возможность снятия или обхода насоса. Это делают при помощи байпаса (в байпасе должен стоять перекрывающий кран).

Установка нескольких маломощных повышающих насосов — не всегда лучшая идея. В таком случае может быть стоит рассмотреть более мощные и производительные модели, которые могут стабилизировать давление при значительном расходе. Некоторые из них обеспечивают даже поднятие воды из колодца или резервуара, заменяя в каком-то смысле насосную станцию.

На что смотреть при покупке?

Первое, на что нужно обратить внимание перед покупкой, это мощность. В разных моделях она варьируется в диапазоне 0,6-1,5 кВт. Для небольшого помещения подойдет агрегат 0,6-0,7 кВт, для средних с несколькими точками водозабора – 0,75-1,2 кВт, для просторных и габаритных домов с бытовыми коммуникациями и поливной системой – 1,2-1,5 кВт

Для небольшого помещения подойдет агрегат 0,6-0,7 кВт, для средних с несколькими точками водозабора – 0,75-1,2 кВт, для просторных и габаритных домов с бытовыми коммуникациями и поливной системой – 1,2-1,5 кВт.

Не обязательно покупать самую мощную станцию из имеющихся на рынке. Она быстро опустошит скважинный резервуар и потребует много электроэнергии, а это не целесообразно, особенно, когда в доме не более 3-4 мест потребления ресурса

Большое значение имеет пропускная способность. Чем она больше, тем удобнее и проще пользоваться домашней водопроводной системой. Но показатель станции не должен превышать возможности скважины, иначе в работе обязательно будут перепады.

Для небольшого дачного дома, где хозяева регулярно находятся только в летний сезон, а осенью и зимой появляются от случая к случаю, хватит станции с производительностью до 3 куб.м/ч. Для коттеджа постоянного проживания стоит взять модель с показателем до 4 куб.м/ч.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о том, как выбрать насосную станцию для дачи.

Если нужно подключить к коммуникациям оросительную систему, рекомендуется рассмотреть приборы, способные пропустить через себя до 5-5,5 куб.м/ч.

Объем внутренней емкости для хранения воды в стандартных станциях колеблется в диапазоне от 18 до 100 литров. Чаще всего покупатели выбирают резервуары от 25 до 50 литров. Этот размер считается оптимальным для семейства из 3-4 человек. Если в гости часто приезжают друзья или родственники, стоит взять более вместительный агрегат.

Чтобы ни при каких обстоятельствах не страдать от временного отсутствия воды есть смыл обратить внимание на модули с гидробаком около 100 литров. Заплатить придется дороже, но хороший запас воды никогда не будет лишним в доме

Материал корпуса не особо принципиален

Можно использовать насосные станции, интегрированные в технополимерные блоки. Они обойдутся значительно дешевле. За стальной корпус с анодированным покрытием придется отдать дополнительную сумму, но зато станцию получится расположить не только в доме, но и на улице

Материал корпуса не особо принципиален. Можно использовать насосные станции, интегрированные в технополимерные блоки. Они обойдутся значительно дешевле. За стальной корпус с анодированным покрытием придется отдать дополнительную сумму, но зато станцию получится расположить не только в доме, но и на улице.

Звуковой фон работы имеет большое значение. Для размещения в жилых помещениях нужно искать максимально тихие приборы, не мешающие комфортному отдыху. Более мощные агрегаты, звучащие громко, желательно размещать в подвальных помещениях или хозяйственных строениях, где их шум никого не будет раздражать.
