Применение насоса для опрессовки системы отопления

Виды насосов для опрессовки теплосети

В настоящее время существует множество видов насосов для пресса, проверяющих герметичность отопительного контура. Их следует разделить на два основных вида – электрические и ручные. Конструкция оборудования способна различаться по принципу действия.

Виды опрессовочных насосов

Различают несколько видов насосов.

Пластинчатые роторно-поступательные – в роли рабочего органа у них выступают плоские пластины, вращающиеся вместе с ротором.

Мембранные – опрессовочные насосы объемного действия. Жидкая среда перекачивается при помощи мембраны, приводимой в движение сжатым воздухом. Их преимуществом мастера считают отсутствие трущихся деталей и способность работы с агрессивными средами.

Поршневые насосы для опрессовки работают под воздействием возвратно-поступательного движения поршня – плунжера. Он всасывает рабочую среду через один клапан, нагнетает ее в трубопровод, при возвратном движении, через другой клапан. Подобное оборудование имеет высокий КПД и срок службы.

Ручные нагнетатели

Рабочее давление отопления многоэтажных построек, малоэтажных и частных домов часто отличается из-за различной протяженности трубопроводов, обеспечивающих подачу теплоносителя. Оно регламентируется согласно ГОСТу.

Для обычных домов времен Хрущева оно должно быть около 9 атмосфер, но не всегда в системе существует такое давление. Очень часто оно немного ниже из-за изношенности трубопроводов и регистров в квартирах жильцов.

Ручные насосы чаще используются в частных домах и на небольших участках теплосети, вводимых в эксплуатацию после ремонта.

Ручной опрессовщик имеет ряд преимуществ:

• относительно небольшая цена агрегата;
• дешевизна и простота в обслуживании;
• мобильность;
• эксплуатация в условиях отсутствия электроэнергии.

Ручной агрегат снабжен емкостью до 15 литров в зависимости от модификации

насоса для рабочей жидкости, рукавом длиной 2 метра и более, который

соединяет трубопровод с насосом и манометром. По мере проведения испытания, работник нагнетает жидкость с помощью специального рычага, постоянно следя за показаниями манометра. Соединительные шланги покрыты оплеткой, защищающей их от расширения.

Достоинством этого опрессовочного оборудования является небольшая себестоимость, надежность, легкость конструкции и простота эксплуатации. Среди недостатков необходимо отметить невысокое давление нагнетания, сложность проведения гидроиспытаний для линий большой протяженности. Максимальное рабочее давление ручных опрессовщиков доходит до 25 атмосфер, в зависимости от модели агрегата.

Для испытания теплосетей с большой протяженностью трубопроводов – многоэтажные дома, большие промышленные помещения – целесообразнее использовать электронасосы.

Насосы с электроприводом

Электрический опрессовыватель используется на профессиональном уровне при вводе в эксплуатацию отопительного контура нового здания и для профилактики, особенно перед ежегодным включением теплосети.

Электрический насос способен поддерживать давление до 60 атмосфер. Существуют агрегаты, работающие с давлением до 500 атмосфер в высоконапорных сооружениях, а также обслуживающие длинные отопительные магистрали с поддержанием постоянных параметров.

Часто в комплект электрического насоса для опрессовки входит:

• Емкость 20 литров.
• Глицериновый манометр.
• Два шланга – всасывающий и нагнетательный, а в некоторых моделях есть дренажный шланг, их длина может варьироваться от 2 до 10 метров и более.
• Трубка байпасного клапана для выставления нужного давления во избежание разбалансировки системы нагнетания.

Скорость подачи рабочей среды от 2,9 до 25 л/мин и более.

Среди положительных моментов работы с этим оборудованием является:

• большая производительность;
• уменьшение физического труда работников, обслуживающих сети;
• автоматизация всего процесса опрессовки;
• возможность постоянно поддерживать давление в теплосетях.

Недостатком надо считать высокую себестоимость опрессовочного насоса и громоздкость при транспортировке.

Популярные модели ручных опрессовочных насосов

На российском рынке широко представлены модели ручных опрессовщиков отечественного и зарубежного производителя, все они отличаются простотой конструкции и сравнительно низкой стоимостью.

Широкий ряд опрессовочных насосов выпускается известной немецкой компанией Rothenberger, имеющей в штате более 1200 сотрудников и 12 заводов в США и ведущих европейских странах.

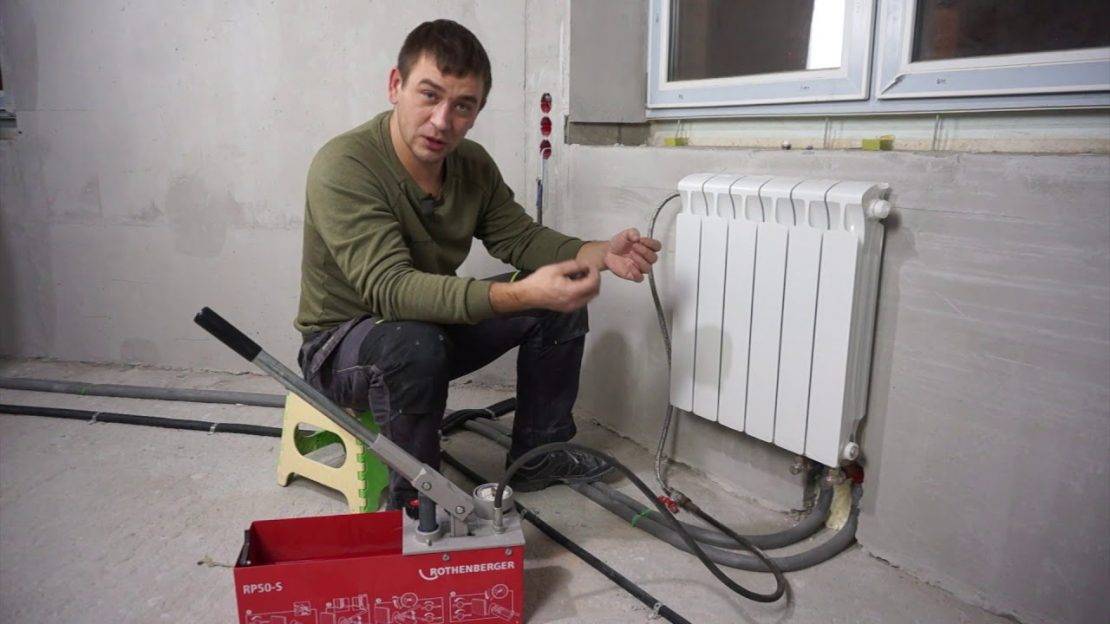

Rothenberger RP 50 (100 у.е.) – ручной гидравлический опрессовщик, предназначенный для проверки герметичности труб, узлов и механизмов в водопроводных, сантехнических и отопительных магистралях. Емкость для воды выполнена из оцинкованной листовой стали, прибор имеет манометр в металлическом корпусе с тремя шкалами измерения и встроенный фильтр для защиты от загрязнений. Напорный шланг устройства выполнен в прочный тканевой оплетке, в конструкции предусмотрено наличие двойных клапанов, прибор рассчитан на работу с водой и маслом.

Технические параметры Rothenberger RP 50

• объем резервуара: 12 л.;
• максимальное давление: 50 бар.;
• подача жидкости: 45 мл. за такт;
• диаметр выходного патрубка: 1/2 дюйма;
• вес: 8 кг.

Рис. 6 Немецкий компрессор для опрессовки трубопроводов Rothenberger RP 50

Voll V-Test 50 (115 у.е.) – опрессовщик от белорусского производителя, имеет прочный резервуар из стали, окрашенный краской с порошковым напылением и насосный двухклапанный узел из коррозионно-стойкой латуни. Манометр с тремя шкалами отвечает за точность измерений, подключаемый шланг выполнен из каучука на тканевой основе, агрегат работает с водой и маслом.

• объем резервуара: 10 л.;
• максимальное давление: 50 бар.;
• подача: 45 мл. за такт;
• диаметр выходного патрубка: 1/2 дюйма;
• вес: 8 кг.

Рис. 7 Механический насос для опрессовки Voll V-Test 50

Сатурн НИР-60 (110 у.е.) – насос испытательный ручной (НИР) от отечественного производителя, прибор предназначен для гидравлических проверок различных емкостей и трубопроводных магистралей, рабочая жидкость – масло и вода.

Технические параметры Сатурн НИР-60

• рабочая температура жидкости: 5 – 80 С.;
• объем резервуара: 12 л.;
• максимальное давление: 60 бар.;
• подача: 40 мл. за такт;
• диаметр выходного патрубка: 1/2 дюйма.

Рис. 8 Ручной насос для опрессовки систем отопления Сатурн НИР-60

Какое значение имеют циркуляционные насосы для систем отопления

Существует мнение, что нет особой необходимости в использовании циркуляционного насоса для систем отопления. Сторонники данного суждения аргументируют свою позицию тем, что насос – это устройство, которое без особой нужды расходует много электроэнергии и делает систему отопления зависимой от него. То есть в случае перебоев с электропитанием возникнут проблемы с подачей тепла в дом.

Такое суждение может показаться правильным. Так, если монтаж системы отопления осуществляется в маленьком доме, где трубопровод не сильно разветвлен, тогда можно организовать естественную циркуляцию теплоносителя от котла до радиаторов.

При детальном изучении такого подхода становится очевидным, что его плюсом является лишь независимость от электроэнергии (при условии энергонезависимости отопительного котла). По всем остальным характеристикам система с естественной циркуляцией проигрывает, да и монтировать ее гораздо сложнее.

Для того чтобы обеспечить естественное движение теплоносителя, трубы в системе отопления должны быть разных диаметров (50 мм и более). Устанавливать их сложнее, более того, они дороже

При монтаже важно соблюдать правило – трубы по всей протяженности контура должны иметь уклон в сторону котла. Нередко этого невозможно добиться, не испортив внешний вид комнат

Если система отопления с естественной циркуляцией была тщательно продумана и хорошо отлажена, то все равно перепад давления за счет температурной разницы в трубах (в обоих направлениях движения воды) будет не более 0,6 Бар. Такого значения для дома, не отличающегося большими размерами, скорее всего, будет достаточно. Однако в случае, если система отопления имеет разветвления, характеризуется большой протяженностью, а также есть большие перепады высот и давления, то 0,6 Бар вряд ли хватит. Более того, ситуацию может усложнить гидравлическое сопротивление, из-за которого контур может «запереться».

Подключение к системе отопления циркуляционного насоса поможет решить немало проблем.

Циркуляционные насосы для систем отопления расходуют достаточно мало электроэнергии, что позволяет даже при ее отключении обогревать дом от ИБП средней мощности в течение нескольких часов, что особенно важно при использовании котла с «интеллектом»

Однако если проблема перебоев электроэнергии для вашего дома является постоянной, то в подключении циркуляционного насоса к системе отопления пропадет всякий смысл. В таком случае необходимо своевременно продумать, каким образом сделать эффективную систему с естественной циркуляцией.

В системах отопления, работающих при помощи циркуляционных насосов, существует возможность регулировки как их работы в целом, так и по комнатам, группам радиаторов. Если отопительную систему хорошо продумать, то не возникнет проблем с многоходовыми кранами, электромеханическими регуляторами и прочими термостатическими устройствами в процессе эксплуатации.

Если потребуется «разбить» систему отопления на несколько участков, отличающихся температурой обогрева, то это никак не повлияет на общую ее работу (чего не скажешь о системах отопления с естественной циркуляцией). Для комнат можно смело выбирать наиболее подходящие варианты обогрева – при помощи радиаторов, любых конвекторов, контуров теплых полов.

Невозможно установить в домах водяные полы без подключения циркуляционного насоса для систем отопления. Для продуманной системы, работающей при помощи насоса, характерен высокий КПД работы, получение которого стоит денег, потраченных на его приобретение и оплату электричества, израсходованного данным оборудованием. Такая система получается более экономичной: трубы могут быть малых диаметров, их будет просто спрятать в пол или стену.

Контуры труб системы отопления с циркуляционным насосом могут иметь сколько угодно разветвлений, количество отапливаемых этажей также может быть любым

Здесь важно правильно подобрать насос, который создаст нужный напор. И еще, систему отопления, работающую от циркуляционного насоса, проще запустить, обслуживать и осуществлять ее профилактику

Итак, монтаж циркуляционного насоса в систему отопления имеет множество плюсов, которых однозначно больше, чем недостатков, поэтому практически во всех случаях следует задуматься о его приобретении.

В том случае, если в вашем доме уже работает система отопления с естественной циркуляцией, то вы все равно можете приобрести циркуляционный насос, эффективность работы которого будет налицо.

Читайте материал по теме: Горячее водоснабжение частного дома

Виды опрессовки теплоснабжения

Опрессовка центрального отопления

Существует несколько способов выполнения опрессовки системы отопления своими руками. Они отличаются не только применяемым оборудованием, но и порядком проведения испытаний. Выбор во многом определяется сложностью схемы теплоснабжения.

Прежде всего, следует узнать нормы опрессовки системы отопления. Они напрямую зависят от номинального показателя давления в системе, ее протяженности и технических условий эксплуатации конкретных приборов теплоснабжения. Производители радиаторов указывают номинальные значения для опрессовки. Для соединения труб и запорной арматуры эти данные можно взять из предварительного расчета параметров теплоснабжения.

В работе можно использовать ручной насос для опрессовки отопления или его аналог с электроприводом. Выбор не повлияет на качество работы, а лишь скажется на трудоемкости ее выполнения.

Гидравлическая опрессовка теплоснабжения

Гидравлическая опрессовка отопления

Наиболее популярным и действенным способом опрессовки системы отопления в квартире или доме является гидравлический метод. Для его выполнения необходимо заполнить систему (или ее участок) жидкостью и с помощью насоса увеличить давление до требуемого уровня.

Опрессовка системы отопления своими руками гидравлическим методом осуществляется только после анализа показателей давления в системе. Для этого необходимо знать нормальное значение этого показателя в системе. В автономных схемах он равен 2,5-3 атм. Для централизованных показатель давления может достигать 4-5 атм.

Перед подключением аппарата для опрессовки системы отопления рекомендуется проверить состояние монтажных узлов и установленных компонентов. Если это не новая система – необходимо сделать ее промывку. Для этого можно использовать насосы для опрессовки отопления.

Суть гидравлического испытания отопления заключается в следующем:

• После заполнения системы водой замеряется показатель давления и выполняется первичный контроль – отсутствие протечек;
• Затем с помощью автоматического или ручного насоса для опрессовки отопления увеличивается давление. Его значение должно быть на 20-30% больше максимального. Время воздействия не должно быть более 20-30 мин;
• Визуальный контроль состояния трубопроводов и радиаторов;
• Снижение давление до нормального и стабилизация в течение 5-6 часов.

Во время выполнения этой процедуры теплоноситель не нагревается. Высокая температура воды может негативно действовать на пресс для опрессовки отопительных систем.

Важнейшей задачей является определение давления опрессовки системы отопления. Оно не должно быть критическим для элементов теплоснабжения. Поэтому перед выполнением этой процедуры следует ознакомиться с техническими характеристиками труб, радиаторов, батарей и котла.

Пневматическая опрессовка теплоснабжения

Гидравлическая опрессовка теплоснабжения

В редких случаях применяется воздух для создания нужного избыточного давления опрессовки системы отопления. Разница заключается в большей трудоемкости работ и сложностях определения места будущих протечек.

В этом случае действуют такие же нормы опрессовки отопительных систем. Однако для более эффективной проверки теплоснабжения потребуется применить способ контроля ее состояния, который отличается от гидравлического метода.

Разница заключается в следующих нюансах:

• Предварительная продувка системы для удаления мусора, накипи и сторонних элементов;
• Подключение аппарата для опрессовки системы теплоснабжения. После этого перерываются все клапана – краны Маевского, спускные и воздухоотводчики;
• В систему нагнетается давление, превышающее нормальное на 20-25%;
• В течение определенного промежутка времени осуществляется контроль показаний манометра. Если происходит снижение давления – система не полностью герметична;
• Для определения места будущей протечки пневматический насос для опрессовки теплоснабжения поочередно подключается к различным частям системы. Таким образом можно найти дефект.

После устранения протечки выполняется повторное включение оборудования, и снова сверяются показания манометра. Данный метод не рекомендуется применять для автономного отопления частного дома или квартир, так как с его помощью сложно выявить потенциально аварийные участки в сети. Чаще всего опрессовку отопления воздухом выполняют в сетях большой протяженности, чтобы не тратить теплоноситель.

Акт опрессовки системы отопления

Составляется этот документ уполномоченным инженером и служит подтверждением того, что все работы были проведены по правилам и испытания закончились успешно. Помимо всего прочего, в акте указываются параметры проведенной опрессовки и дается заключение о работоспособности оборудования и его готовности к отопительному сезону.

Таким образом делается опрессовка системы отопления в многоквартирных домах. Частные домовладельцы также обычно доверяют проведение этой работы специалистам. Ведь только соблюдение при испытаниях всех положенных технологий может гарантировать бесперебойное функционирование системы в холодное время года.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети

Порядок и особенности проведения опрессовки систем отопления

Нормативные акты регламентируют проведение опрессовки системы отопления под различным давлением, определяемым по типу применяемого оборудования и назначению магистрали.

В частности:

• узел подачи тепла в строение требует давления в 16 атмосфер;
• конструкции теплоснабжения, вентиляции, ИТП, тепловые схемы в многоэтажных строениях опрессовываются под давлением в 10 атмосфер;
• автономные схемы в частных домах под давлением в 2-3 атмосфер;
• магистрали в новостройках требуют подачи прессовочного давления в 1,5-2 раза выше рабочих показателей;
• магистрали в старых, ветхих строениях опрессовываются под давлением со сниженными показателями на 1,15-1,5 раз;
• если в строении установлены чугунные батареи, диапазон показателей давления не может быть выше 6 атмосфер, для систем с конвекторами – не более 10 атмосфер.

Порядок работ по опрессовке следующий:

1. Заполнить магистраль водой. Если в процессе эксплуатации в качестве теплоносителя предполагается использовать антифриз, то опрессовка выполняется сначала водой, а только потом антифризом.

1. При подготовительных работах действующей системы отопления к сезону, теплоноситель сливается, затем трубопровод, радиаторы заполняются чистой водой. Заполнять жидкостью конструкцию нужно через нижнюю точку котельной или теплового узла, где установлен сливной шаровой кран.
2. В процессе залива воды открываются краны для стравливания воздуха. Это могут быть автовоздушники на стояках отопления, в верхних точках ответвления трубопровода или краны Маевского на батареях.

1. После залива воды нагнетается нужный показатель давления. Процесс следует контролировать измерительными манометрами. Параллельно производится визуальное обследование узлов и трубопроводов на предмет обнаружения протечки.

1. После достижения максимально разрешенного показателя опрессовочного давления систему выдержать минимум 30 минут. При отсутствии протечек, поддержании нормативного показателя давления без снижения уровня в течение получаса система признается прошедшей опрессовку.

При выявлении течи, прочих дефектов магистрали в процессе проведения гидравлических испытаний систему ремонтируют, затем испытания проводятся по новой. После завершения опрессовки составляется и подписывается акт опрессовочных работ по форме нормативных документов.

Давление, необходимое для проведения испытаний

Многих застройщиков интересует вопрос, какое же давление должно применяться при опрессовке отопительной системы. По требованиям СНиП, проверка отопительных систем должна производиться под давлением, которое превышает рабочее в полтора раза. Однако в правилах эксплуатации тепловых установок приводят другие цифры — 1,25 раза. И данный вариант считается более приемлемым.

	Первоначальное давление воздуха в баке (Р), бар
Давление в системе Р mах, бар	0.5	1.0	1.5	2	2.5	3	3.5	4
1.0	0.25
1.5	0.40	0.20
2.0	0.50	0.33	0.16
2.5	0.58	0.42	0.28	0.14
3.0	0.62	0.50	0.37	0.25	0.12
3.5	0.67	0.55	0.44	0.33	0.22
4.0	0.70	0.60	0.50	0.40	0.30	0.20
4.5		0.63	0.54	0.45	0.36	0.27	0.18
5.0			0.58	0.50	0.41	0.33	0.25	0.16
5.5			0.62	0.54	0.47	0.38	0.30	0.23
6.0				0.57	0.50	0.42	0.35	0.28

Таблица: Расчет уровня давления для проведения испытаний отопительной системы

Перед осуществлением работ необходимо определить давление, которое будет рабочим для системы. Если говорить о собственных домах, использующих автономный тип отопления, оно чаще всего не превышает двух атмосфер. Речь идет о зданиях малой этажности (до трех этажей).

Подробное видео о проведении опрессовки и промывки водяного отопления

Для многоэтажных домов данный показатель будет гораздо выше. К примеру, для пятиэтажек он соответствует 3–6 атмосферам, если же здание имеет высоту от 9 этажей, то здесь давление может доходить до 10 атмосфер.

Нормативные документы содержат информацию о том, что показатели испытательного давления должны быть усредненными между минимумом и максимумом. Если минимальное давление должно на 20–30% превышать рабочее, то какой же максимальный предел? Эти данные должны предоставляться проектной организацией, создавшей проект здания.

Схема подключения установки, предназначенной для тестирования отопительной системы

Виды оборудования

В зависимости от технических параметров все насосы для опрессовки классифицируются по двум группам: электрические и механические.

Существует несколько модификаций электрогидравлических насосов, однако, их применяют несколько реже.

Хотя принцип работы насосов отличается, функциональное назначение практически идентично: опрессовка системы, нахождение утечки, профилактика и сдача в эксплуатацию. Перед использованием оборудования необходимо ознакомиться с прилагаемой инструкцией.

При желании можно сконструировать самодельный насос, особенно если он нужен для опрессовки частного дома. Для этого потребуются медные трубы, заглушки, обратный клапан, манометр и штуцер, через который должна проходить труба.

Все элементы собираются в определенной последовательности с использованием сварки. Для уплотнения соединений задействуют льняные пряди. Стоимость такой установки будет намного дешевле аналогов, однако, для его изготовления требуются определенные навыки и знания.

Электрический насос

Прибор оснащается двигателем и работает от сети под напряжением 220В. Этот агрегат применяется для испытаний отопительных, водопроводных и масляных систем. Электрические модели используют в профессиональной деятельности при интенсивных нагрузках.

У электрического опрессовочного насоса можно выделить основные преимущества:

1. Простота в эксплуатации и обслуживании. Для подключения механизма надо лишь нажать кнопку на блоке управления.
2. Высокий уровень производительности. Благодаря электрическому приводу нагнетание максимального давления производится очень быстро.
3. Продолжительный срок эксплуатации за счет качественной и надежной корпусной части.
4. Удобное регулирование давления, которое осуществляется при помощи байпасного клапана.
5. Наличие специальной защиты от перегрева. При сильном нагреве, она автоматически понижает уровень давления, отчего прибор охлаждается.
6. Мобильность. Устройство можно перевозить даже в багажнике машины.

К недостаткам электрического опрессовщика следует причислить его высокую стоимость, зависимость от электрической сети и солидный вес.

Механический

Ручной опрессовщик состоит из ручки для нагнетания давления, индикатора, шланга и корпуса. Эти приборы зачастую применяют как струбцины или гидропровод. Они незаменимы для использования в местах, где отсутствует электричество и водоснабжение.

У механизма немало преимуществ:

• компактность, мобильность;
• можно задействовать на ограниченной территории, при проведении небольших по объему работ;
• долгий срок службы при бережном уходе, возможность ремонта;
• безопасность в эксплуатации, за счет отсутствия быстровращающихся элементов;
• приемлемая стоимость.

Недостатки механического насоса — низкая скорость подачи давления и необходимость в постоянном контроле. Вдобавок работа с устройством требует определенных физических усилий.

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.
Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.

Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.
Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Как устроен и работает промывочный насос для систем отопления?

Насос промывочный нужен для подачи потока жидкости во внутренние туннели коммуникаций. Жидкость вымывает изнутри мягкие отложения, наплывы и твердые частицы.

Принцип работы, устройство и ремонт теплового насоса

Различаются агрегаты следующим образом:

для промывки теплообменников системы с баками емкостью 15-200 л;
для обработки котлов на 15-200 литров, здесь при выборе насоса нужно обращать внимание на размеры котлов;
промывочные насосы для коммуникаций с увеличенной мощностью – агрегаты подают воду на 70 м высоты, объем до 200 л;
приборы для промывки всех типов оборудования – котлов, теплообменников.

Конструктивно прибор представляет собой бак из материала, инертного к кислотам, к которому присоединен насос для прокачки жидкости, шланг и сетевой шнур. Комплекс может быть дополнен таймерами для выставления режима промывки, реверсами для возвратного поступления жидкости. Такие агрегаты можно запускать в работу автоматически, задавая определенный режим обслуживания – стоят приборы дороже, но не требуют постоянного участия человека.
