Выбор места
Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.
Нужно ли разрешение на установку кондиционера
Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.
Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:
- устройство издает шум, гудит, нарушая спокойствие соседей;
- конденсат может испортить фасад здания или попасть на балкон снизу;
- габаритный блок перекрывает обзор или вид и окна;
- существуют риски растрескивания стен, замыкания проводки и возгорания.
На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.
Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:
Разрешение требуется в обязательном порядке, если:
- монтажные работы проводятся на лицевой части многоэтажки;
- пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
- сплит-система расположена над пешеходными дорожками;
- на оконном проеме, где находится блок, нет специальных ограждений.
Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда
Демонтаж устройств проводится только по решению суда.
Выбираем место для внутреннего блока
Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:
- от конструкции до потолка — не меньше 15 см;
- от модуля до правой или левой стены — не меньше 30 см;
- от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
- от препятствия по движению воздухопотоков — не меньше 150 см;
Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.
Куда определить наружный блок?
Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.
В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.
Определение расстояния между блоками
Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.
Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.
Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков
Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.
После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.
К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно
Порядок установки внутреннего блока:
Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется
Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель
Останется только проверить горизонтальность пластины и закрепить на ней испаритель.
Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.
Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.
Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам
Второй этап установки кондиционера своими руками: соединение блоков
Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см.
Обработка медных трубок:
- от бухты делается отрез необходимой длины;
- края расправляются, и устраняются все заусеницы;
- на концах устанавливаются заглушки и пробки;
- надевается теплоизоляция.
После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.
Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.
Первым устанавливают наружный блок, а затем монтируют систему внутри помещения
Как подключить кондиционер: подсоединение медных трубок
Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.
Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.
Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».
Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
Медные трубки подключаются к внутреннему блоку кондиционера
Соединение блоков
Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.
Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.
Прокладка трассы между внутренним и наружным блоком сплит системы
Дренаж
Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.
Это выход дренажа внутреннего блока (под рукой)
Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.
Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.
Дренаж наружного блока
Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.
При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.
Система циркуляции фреона
Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.
Порты на наружном блоке выглядят так. На внутреннем аналогично.
С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.
Вальцвание
Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.
Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.
Развальцовка медных труб для установки кондиционера
При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.
Вот такой должен быть результат
Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.
Соединение с портом
Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.
Принцип соединения медной трубки с портом кондиционера
Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.
Ту же операцию повторяют со всеми четырьмя выходами.
Важные советы
Чтобы правильно смонтировать внешний блок сплит-системы нужно придерживаться следующего:
Присутствие источника для нормального притока свежего воздуха. ККБ не разрешается устанавливать в помещении, куда воздух не поступает, либо поступает в малых количествах (застекленная лоджия, например). Если не учесть это правило, наружный модуль гарантированно будет перегреваться и поломается.
Время от времени нужно заменять фреон в ходе работы. Для того, чтобы специалист свободно и безопасно заменил рабочее вещество, нужно чтобы клапан был размещен удобно
Преимущественно, в кондиционерах такой клапан размещен слева.
Важно рассчитать продуманную дренажную систему для выведения конденсата. Он не должен капать на тротуар, стену, либо козырек.
Несущие стены, на которых будут крепиться кронштейны, должны выдерживать вес в пару десятков кг
Крепления запрещается монтировать на утеплительные, либо наружные декоративные слои, на газобетонных стенах.
Между внешним блоком и стеной должно быть пространство начиная с 10 см. Таким образом будет проходить вентиляция оборудования, что убережет его от перегревания.
Но и очень большим это расстояние делать не стоит. На заднюю стенку внешнего модуля не должны попадать прямые солнечные лучи.
Для того, чтобы избежать риска падения продуктивности работы сплит-системы, во время монтажа соединительных трасс лучше не делать очень много изгибов. Это поведет за собой понижение динамичности движения фреона.

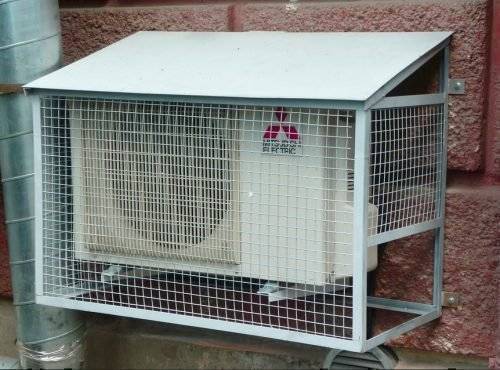

Над внешним модулем рекомендуют разместить карниз. Он будет предотвращать блок от попадания погодных осадков и солнца.
Чаще всего в комплекте с кондиционером идут особые крепления – кронштейны, за счет них блок и фиксируют на стене.
Эта деталь выглядит он как косая подпорка с величиной угла в 90 °C.
Кронштейн насчитывает пару отверстий: некоторые используются для крепления внешнего модуля, остальные – для монтажа к стене. Такие крепления выдерживают большой вес, так что для монтажа сплит-систем разных видов они очень хорошо подходят.
Их применение гарантирует надежность и безопасность крепления.
Для чего нужен наружный блок кондиционера
Внешний блок кондиционера – это одна из составляющих частей современной сплит-системы. В нем размещен компрессорно-конденсаторный блок системы кондиционирования. Этот элемент климатического оборудования предназначен для охлаждения или нагревания помещения с помощью хладагента.
Внутри блока стоят:
- компрессор;
- четырехходовой клапан;
- теплообменник;
- капиллярные трубки;
- катушки расширения;
- ресивер;
- вентилятор.
Для поддержания работоспособности агрегата зимой иногда устанавливают специальный «зимний комплект».
Устройство наружного модуля
Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.
Это ящик прямоугольной конфигурации, внутри которого установлены следующие элементы:
- Вентилятор нужен для обдува конденсатора. Благодаря оному воздушные массы активно перемещаются во внешнем блоке.
- Конденсатор – это специальное устройство, предназначенное для охлаждения фреона с целью его последующей конденсации.
- Компрессор сжимает хладагент для его циркуляции по фреоновой магистрали во внутренний блок.
- Четырехходовой клапан установлен в кондиционерах, которые могут работать не только на обогрев помещения, но и на его охлаждение. Он нужен для смены направления движения хладагента при разных режимах работы климатического оборудования.
- Плата управления стоит во внешних модулях агрегатов инверторного типа. Такие приборы имеют плавную регулировку скорости вращения лопастей вентилятора и более устойчивы к перепаду температур и атмосферным воздействиям.
- Штуцерные крепления нужны для подключения медных трубопроводов, которые соединяют два блока и предназначены для циркуляции теплоносителя.
- Защитная решетка предохраняет внешний модуль от попадания различных насекомых, всевозможных загрязняющих частиц и предметов, которые могут застопорить лопасти вентилятора.
- Для отведения конденсирующейся влаги установлена дренажная трубка.
В блоке стоит стабилизатор напряжения, который защищает от пиковых нагрузок и нормализует параметры тока. Некоторые модели укомплектовывают специальными кожухами, которые оберегают блок от негативного воздействия снега, ветра и обмерзания. Для защиты от падающего льда, сосулек и частей фасадной отделки над наружным модулем устанавливают козырек.
Параметры и принцип работы наружного блока
Принцип работы любого климатического оборудования основан на перемещении тепловой энергии из одной среды в другую. Если агрегат работает на охлаждение, то он переносит тепло из помещения за его пределы. При обогреве воздуха в доме или квартире прибор выполняет обратное действие, то есть забирает тепло у внешней среды и передает его комнатному воздуху.
Когда фреон испаряется во внутреннем блоке, он поглощает тепло воздуха в комнате. А после попадания в наружный блок конденсируется там. В обратном направлении из внешнего блока во внутренний модуль идет жидкий фреон, который снова охлажден за счет того, что отдал тепловую энергию внешней среде. Комнатный воздух опять проходит через кондиционер и охлаждается, отдавая тепло.
Принцип работы наружного модуля следующий:
- из специальной емкости в компрессор попадает газообразный фреон;
- здесь под высоким давлением он поступает в конденсатор, где переходит в жидкое состояние и отдает тепло;
- после потери части тепловой энергии хладагент идет в фреоновую магистраль;
- из нее фреон переходит в дросселирующее устройство (здесь давление падает и вещество остывает);
- охлажденная жидкая среда попадает в трубки испарителя, где начинает активно циркулировать;
- через испаритель также проходят потоки теплого воздуха из помещения, они отдают тепло фреону и охлаждаются;
- охлажденные воздушные массы кондиционер подает в помещение;
- во время получения тепла от комнатного воздуха хладагент в теплообменнике внутреннего блока переходит в газообразное состояние;
- из теплообменника хладагент в газообразном состоянии идет обратно в компрессор, процесс снова повторяется.
Важные параметры внешних блоков, которые нужно учитывать при выборе климатического оборудования, – это мощность агрегата, уровень шума, издаваемый техникой во время работы, протяженность магистрали и габариты. Размеры внешнего блока напрямую связаны с его мощностью. Средние параметры находятся в пределах 80х80х30 см.
Мощности стандартного бытового кондиционера достаточно для охлаждения площади 100 м². Допустимый уровень шума не должен превышать 32 дБ, чтобы не вызывать дискомфорт у жильцов квартиры и соседей.
Важные рекомендации
При монтаже стоит обязательно учитывать следующие правила:
- Наличие поступления свежего воздуха. Нельзя монтировать внешний блок в замкнутом пространстве без доступа воздуха и или с ограниченным его поступлением (застеклённая лоджия). Такая ошибка приведёт к перегреву и поломке ККБ.
- В процессе эксплуатации периодически придётся менять хладагент. Для этого клапаны должны располагаться так, чтобы мастер мог свободно и без риска произвести замену. У большинства моделей клапан располагается с левой стороны.
- Нужно предусмотреть грамотный отвод конденсата, чтобы он не попадал на стены, козырёк или тротуар.
- Крепления должны монтироваться на несущие конструкции, которые должны быть рассчитаны на нагрузку нескольких десятков килограммов. Нельзя фиксировать кронштейны на стены из газобетона, на внешний декоративный облицовочный слой или на слой утеплителя.
- Расстояние от стены до блока должно составлять не менее 10 см. Такое расстояние позволит обеспечить вентиляцию и снизит риск перегрева прибора. Расстояние от стены до внутренней стенки агрегата не должно быть слишком большим. Нельзя, чтобы на скрытую стенку блока попадали прямые солнечные лучи.
- При прокладке соединительных магистралей стоит избегать большого количества изгибов, т. к. они приведут к снижению необходимой интенсивности движения хладагента, это понизит эффективность работы кондиционера.
- Рекомендуется оборудовать карниз, который позволит защитить внешний блок кондиционера от прямого попадания влаги.
Монтаж к стене осуществляется с помощью специальных кронштейнов, которые обычно входят в комплектацию. Он имеет вид профиля различного сечения, согнутого под углом 90 градусов. В нём имеет несколько отверстий: одни для фиксации к стене, другие для монтажа блока. Несущая способность кронштейнов превышает вес кондиционера в несколько раз, поэтому их использование обеспечит безопасность и надёжность.

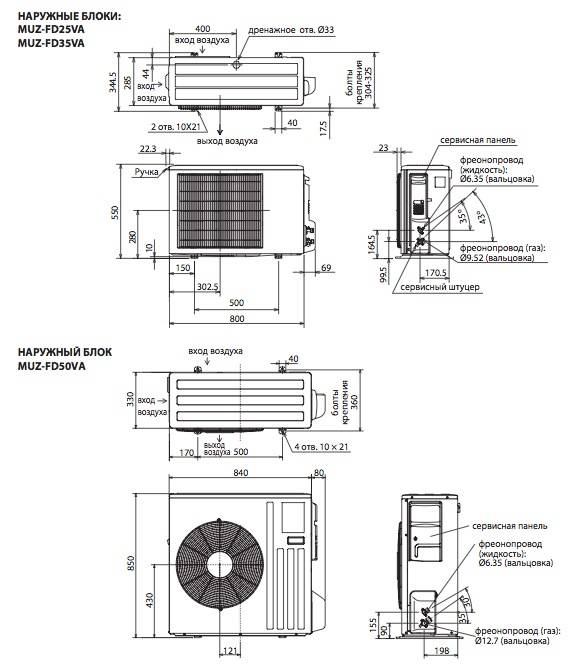

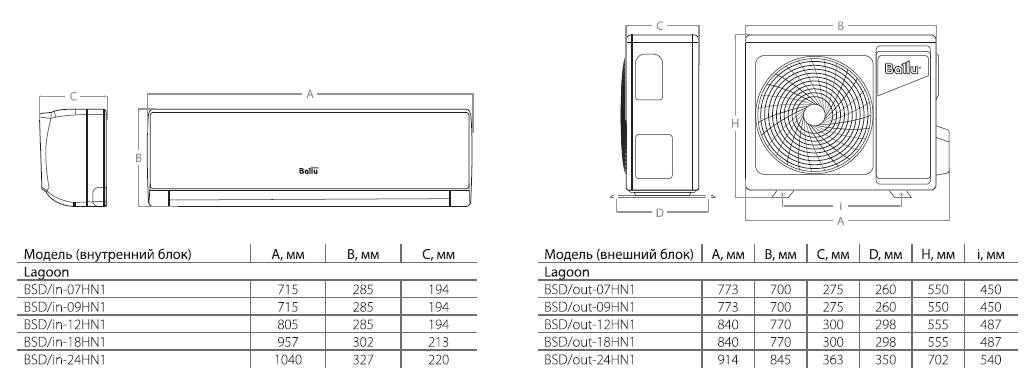

Зачем нужно знать размеры кондиционера
Для тех людей, которые заботятся о своем здоровье и самочувствии, не имеет значения, сколько будет потреблять электроэнергии кондиционер.
Чтобы система эффективно работала и поддерживала температуру на нужном уровне, необходимо подбирать климатическую систему с учетом ее габаритов и мощности.
Рекомендуется устанавливать сплит-системы в спальнях и рабочих кабинетах. Доказано, что при температуре выше +26 и ниже +22 градусов производительность труда снижается. Это негативно отражается на рабочем ритме, психике. Правильно подобранный по размерам кондиционер обеспечит поддержание в комнате оптимального микроклимата
Особенно важен размер кондиционера для маленьких комнат. Крупные системы в небольших помещениях будут смотреться громоздко и портить внешний вид. К тому же при их установке могут возникнуть серьезные трудности: купленное устройство может не поместиться в отведенное для него место.
Кондиционер важно располагать правильно. От потолка нужно выдерживать рекомендованное производителем расстояние
Как правило, оно находится в пределах 60-150 мм. Оптимальное расстояние от перпендикулярно идущей стены до системы составляет 400 мм.
При игнорировании данных требований эффективность работы оборудования будет низкой.
Последнее время появляются новые подходы к размещению кондиционеров. Сейчас есть в продаже вертикальные внутренние блоки сплит-систем. Такие устройства оснащены боковым выходом охлажденного воздуха.
Угловые кондиционеры выглядят не так громоздко, как прямоугольные, занимают меньше места. Такие модели являются оптимальным вариантом для маленьких комнат
Важно выбирать кондиционер такой формы и размера, чтобы он идеально вписался в предназначенное для него место и органично смотрелся в интерьере помещения. Также блок не должен быть слишком шумным
