Что такое VRF и VRV системы кондиционирования помещений

Характеристики и особенности VRV и VRF систем

• Как и в мульти-сплит системах, к одному наружному блоку может быть подключено несколько внутренних,
  однако у VRV их число может достигать
  нескольких десятков.

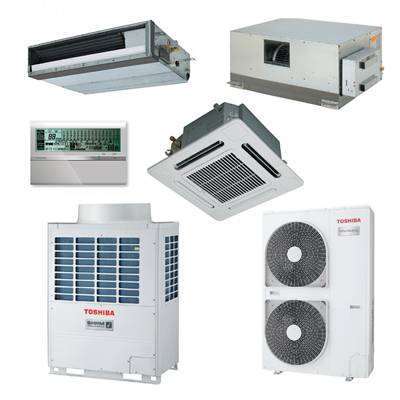

• Как и в некоторых мульти-сплит системах, внутренние блоки VRV могут быть разных типов (настенный, канальный,
  кассетный и т.п.) и иметь разную мощность, обычно от 2 до 25 кВт.

• В обычных мульти-сплит системах между внешним и каждым из внутренних блоков прокладывается отдельная фреоновая

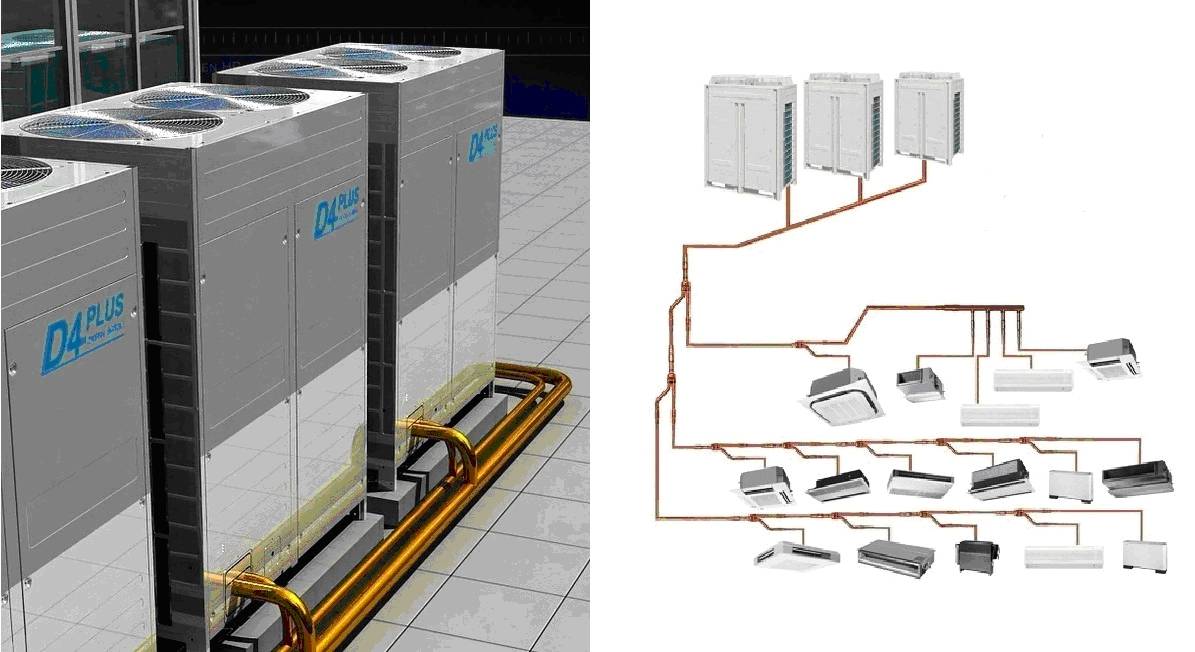

  трасса. В системах VRV все блоки подключаются к единой системе трубопроводов, то есть к общей трассе из двух или трех
  медных труб подключается до 30 внутренних и 3 внешних блоков. Такое техническое решение позволяет упростить (удешевить
  и ускорить) монтажные работы, а так же дает возможность легко расширять систему в будущем.
• Максимальное расстояние между внутренним и наружным блоком
  (длина трубопровода) составляет 100 метров. Перепад высот
  между наружным и внутренним блоком (расстояние между блоками по вертикали) — 50 метров.
  Таким образом, стало возможным размещать наружный блок кондиционера в любом удобном месте — на крыше, в подвале или
  даже в нескольких десятках метров от дома.
• Управление внутренними блоками может производится как с помощью индивидуальных беспроводных пультов (как и
  в обычных мульти-сплит системах), так и с помощью централизованного пульта управления, контролирующего
  режимы работы всех внутренних блоков и состояние системы в целом. Кроме этого,
  VRV система может управляться
  с помощью персонального компьютера.
• По сравнению с обычными кондиционерами, внутренние блоки VRV поддерживают заданную
  температуру с более высокой точностью — до ±0,5 °С.

Название VRV (Variable Refrigerant Volume) переводится как «Переменный объем хладагента» и отражает
главное отличие VRV от остальных систем кондиционирования — использование общей системы трубопроводов.
В системах VRV каждый внутренний блок имеет электронный терморегулирующий вентиль, регулирующий объем
поступающего хладагента из общей трассы
в зависимости от тепловой нагрузки на этот блок. Благодаря этому, система VRV более ровно поддерживает заданную температуру,
без перепадов, свойственным обычным кондиционерам, регулирующим температуру воздуха путем
периодического включения и выключения.

В настоящее время подобные системы, помимо Daikin, производят также Mitsubishi Heavy, Mitsubishi Electric, Sanyo, Toshiba,
Fujitsu General и другие.
Поскольку название VRV является зарегистрированной
торговой маркой компании Daikin, то для обозначения подобных систем других производителей было выбрано
название VRF (Variable Refrigerant Flow) — «Переменный поток хладагента», что по
смыслу тоже самое, что и VRV
(то есть VRF означает класс или тип кондиционеров).
Разница между VRF системами
разных производителей не очень значительна и определяется количеством подключаемых блоков,
максимальной длиной трассы, удобством управления, надежностью и сроком службы.

Далее мы расскажем о наиболее передовых разработках компании Daikin в этой области — системах VRV Plus,
Hi-VRV и Super Multi Plus.

Особенности монтажа

Вся система мультизонального оборудования может включать в себя десятки внешних блоков. Так, современные модели имеют возможность подсоединения до 40 магистралей. Но и это не предел возможностей такого оборудования. Фирмы производителей климатического оборудования постоянно вносят коррективы в свои выпускаемые модели. Так, одни из самых дорогостоящих аппаратов имеют возможность эффективно справляться с работой более 90 точек одновременно.

Монтаж должен быть безошибочным. Сложность установки кондиционера состоит именно в сложной структуре магистралей. А по отдельности, подключение одного блока к внешнему агрегату, ничем особенным не отличается от монтажа квартирной сплит-системы.

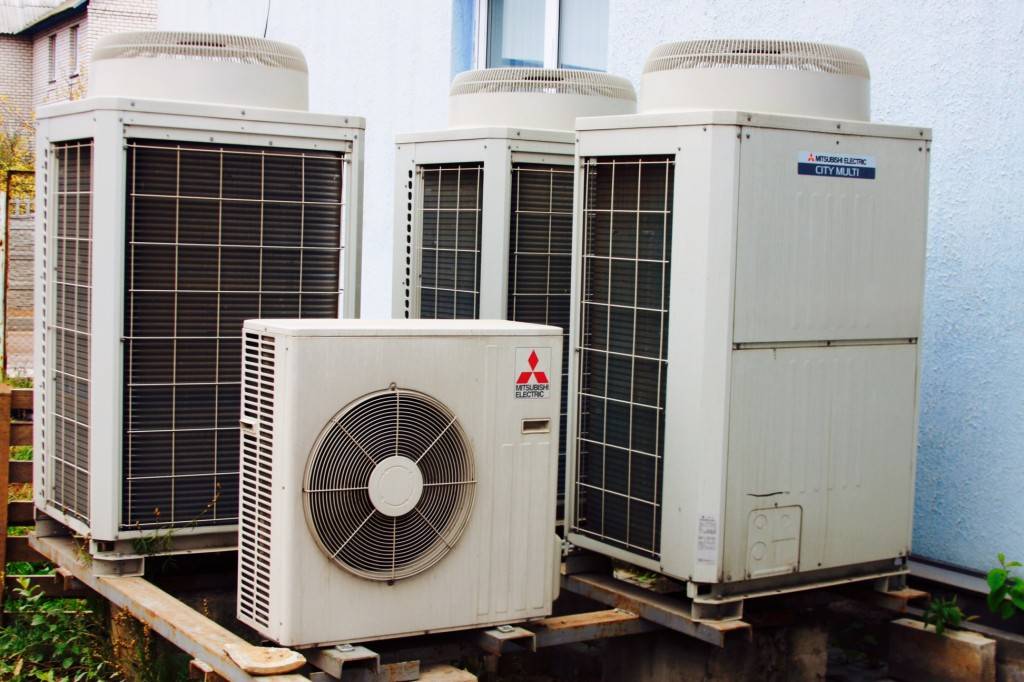

Особенности расположения внешнего блока устройства

Правильный монтаж внешнего блока также важен. Звук работы двигателя, и вентилятора не должны быть слышны в помещении. Поэтому, таковые системы часто отдаляют от периметра здания на 10–30 метров. Чем мощнее сама модель, тем дальше будет вмонтирован блок. Для нескольких каналов магистрали достаточно 7–10 метров. Помимо дискомфорта от звука, это обусловлено и тем, что длина медной трассы не может превышать 30-40 метров. Существует и другой вариант – крыша здания. Таковое расположение кондиционера не принесет дискомфорта пользователям оборудования. Так, единственный недостаток будет в неудобности закрепления на кровле самого оборудования.

Крыша здания – это не единственное альтернативное место для установки кондиционера. Иногда архитектурное строение кровли не позволяет разместить большое и тяжелое оборудование. Если использовать мощную металлическую раму, то его можно подвесить, как обычный внешний блок. Расположение оборудования на стене – это не лучший вариант решения проблемы, но иногда единственный доступный. Место под внешний блок всегда определяют исходя их нескольких факторов, таких как:

• конструктивные особенности самого здания (стен и кровли);
• наличие свободной приватизированной территории около строения;
• наличие вблизи планируемого места жилых домов и расстояния до них.

Выбор места под внешний блок системы VRV лучше доверить специалистам. Таковые люди, часто сталкиваются подолгу своей деятельности с решением подобных вопросов, поэтому их мнение будет наиболее важным.

Громоздкие внешние блоки удобно монтировать на крыше

Преимущества использования мультизонального оборудования

VRV-кондиционеры обладают рядом преимуществ, среди которых выделяют такие:

1. Сокращение потребляемой электроэнергии за счёт вмонтированного специального модуля для утилизации тепла. Благодаря технологии устройство работает на охлаждение и обогрев.
2. Возможность обслуживания многоэтажного комплекса с помощью 1 системы благодаря подключению большого количества внутренних блоков.
3. Экономия площади за счёт компактности внутренних модулей и возможности отдалённого монтажа внешнего модуля.
4. Перепады температуры до -20 °C не влияют на работу установки.
5. Как и в обычном кондиционере, пользователь может выставлять необходимую температуру для каждого внутреннего блока.
6. Проектные решения при необходимости можно изменить. Это позволяет сделать достаточная длина трубопровода, гибкость, возможность наращивания системы после ввода в эксплуатацию.
7. Надёжность оборудования, которая обеспечивается встроенной функцией самодиагностики, автовосстановления после перебоев с электроэнергией.
8. Простота монтажа и возможность подключения нескольких внутренних модулей.
9. При поломке и проведении технического обслуживания 1 внутреннего блока работа всей системы не нарушается.

VRF система кондиционирования

Дословный перевод  VRF (Variable Refrigerant Flow) – «переменный поток хладагента», что означает общую двух- или трехтрубную систему трубопровода.

Двухтрубная VRF система

Одновременная работа всех внутренних блоков либо на отопление, либо на охлаждение. Так же по второй трубе хладагент может подаваться из внешнего блока как в состоянии жидкости (выработка холода), так и в газообразном виде (выработка тепла).

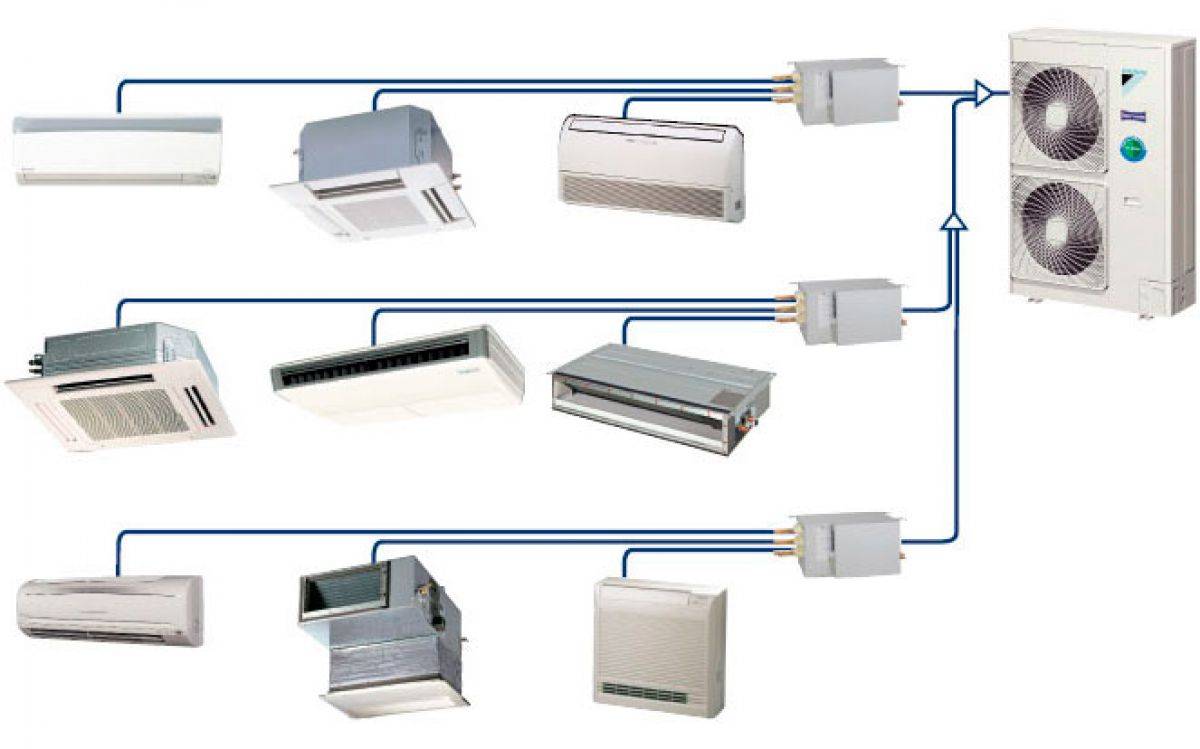

Трехтрубная VRF система

По одной трубе – рабочее вещество поступает от внутренних блоков ко внешнему. Для возврата фреона в трёхтрубных системах к внутренним блокам отведено две трубки, по одной он поступает в виде газа, по другой – в виде жидкости. Поэтому и возможна самостоятельная работа внутренних блоков в разных режимах.Трехтрубная VRF система

Преимущества VRF систем перед обычными сплит-системами:

1. Протяженность трассы. Компрессор способен прокачать фреон на расстояние до 300 м с перепадом высоты 30-35 м.
2. Один наружный блок – на несколько внутренних. Главным преимуществом такой конструкции является возможность подключения большого количества внутренних блоков лишь к одному наружному.
3. Варьируемое количество внутренних блоков. В случае появления новой комнаты в здании можно приобрести дополнительный внутренний блок и, путем подключения через микропроцессор, он будет в одной сети с прочими блоками.
4. Несколько типов внутренних блоков. В зависимости от специфики конкретного помещения выбирается подходящий тип внутреннего блока – кассетный,  канальный,  потолочный или настенный. Он будет поддерживать нужный микроклимат в помещении независимо от других.
5. Большая производительность. Система способна одновременно обогревать и  охлаждать воздух в больших помещениях, площадь которых 150-500 м2.
6. Автоматическое управление. Во внутренних блоках устанавливается терморегулирующий вентиль на электронном управлении, за счет чего обеспечивается подача нужного объема хладагента. Автоматика определяет, какое количество хладагента необходимо подать на конкретный внутренний блок, работающий в индивидуальных  температурных условиях, чтобы избежать бесполезного расхода рабочего вещества.
7. Надежность.  Производитель обещает надежную работу системы на 25-30 лет по сравнению с обычными кондиционерами со сроком службы 7 лет.
8. Возможность качественной диспетчеризации. Всю систему можно запрограммировать, чтобы, например, все кондиционеры начинали свою работу за полчаса до прихода сотрудников на рабочее место или возвращения хозяев домой.
9. Разнообразие управления. Возможно индивидуальное управление с пульта непосредственно внутренним блоком в помещении или общий централизованный контроль всей  системы.
10. Работа при низкой окружающей температуре. Мультизональная техника способна функционировать в весьма жестких температурных условиях. Допустимое предельное значение температуры  –  до -50 ˚С, в зависимости от марки и модели оборудования.
11. Высокое КПД (Коэффициент полезного действия). КПД такой системы значительно выше, чем у простых инверторных  кондиционеров, т.к. в обслуживании нуждается только один наружный блок.
12.  Точность регулировки температурного режима до  ±0,5 ˚С.
13.  Аварийная безопасность. В случае отключения одного внутреннего блока вся сеть продолжает работу.
14.  Спектр использования мультизональных систем. Высокоэтажные жилые дома, офисы, автосалоны, коттеджи, отели, торговые центры…

Недостатки VRF систем

1. Высокая цена по сравнению с обычными кондиционерами.
2. Сложность расчета.  Важным фактором является грамотное построение схемы системы вентиляции и кондиционирования. Следует правильно учесть все параметры помещения и уяснения его целей. Просчеты на этих этапах могут привести к нежелательным последствиям: потери электроэнергии, снижение эффективности работы оборудования.
3. Выбор одной фирмы всех составляющих системы. При всем том, что система весьма интеллектуальная, для нормальной работы желательно, чтобы она полностью производилась одной фирмой,  т.к. все части имеют электронные составляющие детали, которые должны согласовываться друг с другом для обеспечения бесперебойной работы.
4. Опасность утечки хладагента в случае пробоя трубопроводной трассы. Система в этом случае прекратит свое функционирование из-за поломки.
5. Сложность монтажных и пуско-наладочных работ. Как и любая прочая техника, данное оборудование нуждается в периодическом ТО и плановой проверке. Любой монтаж должен проходить строго сотрудниками сервисного центра, т.к. работа с этим оборудованием является сложной и специфической. Несоблюдение рекомендаций влечет за собой поломку и сбой в целой системе.
6. Отключение. В случае отказа внешнего блока вся система будет отключена.

Возможности и особенности

Еще не так давно для того чтобы организовать подходящий климат в помещении использовались центральные кондиционеры. Теперь все решается обычной системой чиллер-фанкойла. Это значительно выгодней с точки зрения затрат электроэнергии и при создании технологического проекта. Кроме этого есть определенная выгода по стоимости. Помимо этого можно серьезно понизить влажность в помещении. Причем все это специальная программа производит в автоматическом режиме. Блоки в состоянии самостоятельно производить диагностику и при необходимости выключаться. Например, при аварийной ситуации.

Специальный механизм управления может контролировать и исправлять работу роботу данных блоков при помощи принудительного вмешательства пультом дистанционного управления либо компьютера. В норме данная схема в состоянии работать даже при низких температурах (например -200 градусов по Цельсию). Хотя сегодня уже есть и модели способные работать при минус 350 градусов по «Цельсию».

Но все-таки главная особенность данного механизма заключается в возможности создать для каждой отдельной комнаты различный температурный режим. Не один традиционный кондиционер с такой задачей справиться не в состоянии. Это один из основных аргументов в пользу VRV и VRF систем.

К другим преимуществам данных систем можно отнести:

• Экономичность. Даже при повышенной цене такого оборудования при непосредственном использовании блоки дают возможность существенно снизить энергетически затраты. Производительность при этом не снижается;
• Множество режимов позволяют создать максимально оптимальную температуру в комнате;
• Пониженный уровень шума. Система специально разработана так чтобы уровень шума был минимальным;
• Долгий срок использования. Расчет мультизональной системы кондиционирования с точки зрения сроков превосходит другие аналогичные системы. В среднем она рассчитана минимум на 10 лет;
• Одна мультисистема кондиционирования позволяет подключить к себе множество блоков (несколько десятков). Традиционные механизмы позволяют подключать один два блока;
• Внешне выглядит значительно лучше;
• Более предпочтительный с точки зрения простоты монтажа и стоимости установки.

Но есть и некоторые недостатки. Один из главных это более дорогая стоимость самого кондиционера. Если говорить о квартире, которой 3-5 комнат, то использование в ней такой системы может быть бессмысленным. Совсем другая ситуация когда нужно корректировать климат в больших многоэтажных зданиях.

Общая информация

Стандартные сплит-системы и мультисплит-системы можно использовать в квартирах, домах и небольших офисах. Они отлично справляются со своей задачей, если нужно охладить или нагреть воздух в нескольких комнатах сразу. Однако, у таких систем есть существенный недостаток: они рассчитаны на работу лишь в 2-8 помещениях, не более.

Что делать, если необходимо организовать большую систему кондиционирования, для использования в десятках помещений одновременно? Обратите внимание на VRV и VRF кондиционеры, которые также называются мультизональными. VRV/VRF система состоит из одного наружного блока и нескольких десятков внутренних блоков

В этом смысле она похожа на обычную сплит-систему, но существенно доработанную и предназначенную для охлаждения большого количества комнат

VRV/VRF система состоит из одного наружного блока и нескольких десятков внутренних блоков. В этом смысле она похожа на обычную сплит-систему, но существенно доработанную и предназначенную для охлаждения большого количества комнат.

Мультизональная система кондиционирования

Родоначальником мультизональных систем стала японская компания «Daikin». Аппараты были запатентованы под названием VRV. Вскоре и другие производители начали выпускать на рынок мультизональные кондиционеры.

Но, поскольку название VRV было запатентовано, им пришлось придумать новую аббревиатуру — VRF. В целом, VRF и VRV система — это одно и то же. У них есть некоторые отличия, но они несущественны и в процессе эксплуатации практически незаметны. Поэтому в магазинах эти системы часто объединяют в одну категорию, обозначая их VRV/VRF.

Принцип работы

VRVи VRF системы кондиционирования состоят из одного наружного блока и множества внутренних.

Для работы с большим количеством внутренних блоков, в наружном устанавливается один инверторный компрессор и как минимум один обычный. Во внутренних блоках предусмотрены специальные расширительные клапаны, которые призваны отследить количество холодильного агента, необходимого для охлаждения того или иного помещения. Это ключевые отличия сплит и мультисплит-систем от VRV/VRF.

В остальном отличий нет. Наружный блок и внутренние соединены с помощью трубок, по которым циркулирует холодильный агент, он же фреон. Охлаждение или нагрев воздуха осуществляется за счет постоянной смены состояния хладагента из жидкого в парообразное, и обратно.

Фреон играет ключевую роль во всей системе, поэтому важно вовремя проводить техническое обслуживание и при необходимости добавлять хладагент в уже существующую VRV/VRF-систему

Перечень работ, проводимых при техническом обслуживании мультизональной системы

• Осмотр корпуса и узлов кондиционера, проводимый с целью выявления внешних механических повреждений в системе.
• Качественная очистка теплообменника во внутреннем блоке системы и обработка составом, дезинфицирующим его поверхность.
• Механическая и гидравлическая чистка теплообменника и корпуса внешнего блока; климатического оборудования посредством компрессора или/и мойки высокого давления.
• Комплексная очистка воздушных фильтров во внутреннем блоке и воздухозаборных решетках системы кондиционирования.
• Контроль функционирования системы дренажа, ее очистка и обработка антибактериальным составом при загрязнении.
• Проверка работоспособности дренажной помпы (при ее наличии в системе кондиционирования), а также чистка помпы (при необходимости).
• Контроль функционирования пульта дистанционного управления системой и его перепрограммирование в случае возникновения необходимости.
• Проверка работоспособности жалюзи климатического оборудования, оснащенных механическим приводом.
• Контроль исправности лопастей вентиляторов и электродвигателей системы кондиционирования.
• Контрольное тестирование работы оборудования во всех режимах, включая проверку системы индикации режимов на исправность.
• Проведение контрольных замеров температуры воздуха, входящего и выходящего из внутреннего блока мультизональной системы.
• Протяжка соединений, образованных посредством клемм.
• Проверка на наличие утечек фреона.
• Измерение рабочего и пускового токов компрессора.
• Контроль работы компрессоров системы на присутствие посторонних шумов.
• Контроль целостности системы, обеспечивающей прохождение хладагента, включающий измерение параметров давления нагнетания/всасывания, с дозаправкой системы хладоном при возникновении необходимости.
• Краткий инструктаж по эксплуатации кондиционера для пользователей мультизональных систем.

Периодичность проведения комплексных технических осмотров зависит от места установки мультизональной системы. Работы по техническому обслуживанию климатического оборудования проводятся в соответствии со строительными нормами и правилами. Согласно следующим положениям:

• Для систем кондиционирования ресторанов, продуктовых магазинов, серверных, автосервисов, цветочных магазинов работы по техническому обслуживанию климатического оборудования должны проводиться ежемесячно.
• Для мультизональных систем офисов, бизнес-центров, административных зданий, непродуктовых магазинов и многоквартирных помещений работы по ТО должны проходить ежеквартально.

Работа VRV и VRF комплексов в зимний период

Как известно, кондиционеры не могут работать когда температурные показатели окружающего воздуха ниже заданных производителем. И даже самые современные системы кондиционирования не стали исключением. Но, в связи с тем, что мультизональные vrf системы приобрели огромную популярность и используются в странах, где практически круглый год отметка термометра не переваливает за + 10, была сделана доработка компрессорных модулей, благодаря чему максимально уменьшено влияние низких температур на конденсатор, который является самым «нежным» местом этих климатических систем. Доработка была названа VRV-house.

Изменение коснулось работы контроллера, который теперь дополнительно оснащен температурными датчиками, и полностью исключает падение давления конденсации, которая свойственна таким климатическим комплексам при их функционировании в недопустимом температурном диапазоне.

Преимущества и недостатки этих климатических систем

1. Одним из главных преимуществ такого климатического комплекса является простота монтажа. Благодаря небольшому весу внутренних блоков и одной общей фреоновой магистрали, устанавливать ее в здании могут всего несколько специалистов, которых по силу содержать даже небольшим сервисным компаниям.
2. В зависимости от потребностей того или иного помещения, к мощным внешним модулям могут подключаться внутренние, различные по производительности и способу монтажа.
3. На сегодняшний день различными компаниями выпускаются внутренние модули VRV или VRF системы. Существует огромный выбор различных внутренних блоков, которые можно подобрать исходя их архитектуры или интерьера помещений.
4. Такие климатические комплексы считаются наиболее экономичными, благодаря возможности индивидуального управления каждым внутренним модулем. Обогрев (охлаждение) будет исключительно в тех помещениях, где это необходимо. Как утверждают производители, она рассчитана на использование более чем 30 лет.

О недостатках этой техники можно сказать единственное: она изрядно стоит. Причем при всей своей экономичности и простоте в установке, стоимость 1 к.кв этого климатического комплекса составляет порядка 250 у.е., а рассчитана она на площадь от 500 до 1500 к.кв. Именно поэтому ее так редко можно встретить даже в больших квартирах. Основными ее потребителями являются производственные помещения, крупные офисные центры, солидные торговые центры и гипермаркеты, гостиничные комплексы. Конечно же, встречаются они и в загородных домах, но это скорее исключение, чем правило.

1 Хронология развития

1. 1. Продажа в европейских странах мультикомплекса серии D, использующего фреон R-22, началась в 1987 г. Впервые осуществилась возможность кондиционирования с помощью одного наружного и нескольких (до 6) внутренних модулей. Началась эпоха завоевания пространств с плотной застройкой в городской черте.
2. 2. В 1991 г. появилась аппаратура с рекуперацией тепла. Стало возможно направлять нагретый воздух на отопление помещения при возникновении такой необходимости.
3. 3. Получение сертификата ISO9001 произошло в 1994 г. Этим подтвердились высококачественные технологии и эффективность продукции. Дайкин стала первой компанией по производству кондиционеров из Японии, получившей такое признание. Тогда же появилось устройство VRV серии H с возможностью подключения до 16 внутренних узлов.
4. 4. 1998 год. Вместо озоноразрушающего CFC внедряется хладагент R-407C. Получен сертификат по охране окружающей среды ISO1401.
5. 5. 2003 г. — начало производства первой в мире системы с переменным расходом охлаждающего компонента (R410A) под названием VRV II. Количество подключаемых элементов возросло до 40. Разделение блоков на охлаждающие и нагревающие с использованием теплообменников.
6. 6. 2004 г. Появление Mini VRV-S, позволяющей устанавливать мультизонные кондиционеры практически в любых помещениях. Допускается объединять в одну группу до 9 компонентов.
7. 7. Система с водяным охлаждением VRV-WII появилась в 2005 году. Она комплектуется энергоблоками в 10, 20, 30 л. с. и теплонасосом или рекуперацией.
8. 8. 2006—2007 гг. — выход VRV-III, собравшей все достижения климатических приборов. Количество совместимых внутренних модулей возросло до 64. Появилась система автоматической дозаправки.
9. 9. В 2008 г. представлена VRVIII-С с тепловым насосом, функционирующим в 2 ступени. Это решение позволило обеспечить работу системы при температуре -25 °C.
10. 10. Геотермальная VRVIII с водяным контуром появилась в 2009 году.
11. 11. Для модернизации ВРВ-систем кондиционирования, использующих запрещённый хладагент R-22, в 2010 году разработана серия VRVIII-Q. При этом замены трубопроводов не требуется. Кроме того, допустимо употребление некоторых устаревших внутренних блоков.
12. 12. С 2011 года продаются системы, возможности которых можно использовать для подогрева воды, отопления и тепловых завес Biddle.
13. 13. В 2012 году появилось четвёртое поколение VRV. Кроме родных блоков стало возможным подсоединение дизайнерских внутренних элементов Emura и Nexura. Была реализована система с непрерывным отоплением и режимом оттаивания.

Тонкости обслуживания VRV систем

Своевременные профилактические меры позволяют в разы увеличить безремонтный период эксплуатации мультизонального оборудования. К такого рода манипуляциям лучше привлечь профильную организацию, специализирующуюся на продаже и установке VRV оборудования.

Диагностика может включать осмотр канальных сегментов, кассетных блоков, предварительное изучение компрессора, электрических систем. В плановое обслуживание входит чистка внутренних и внешних модулей, дренажной системы, помпы, проверка работоспособности электрических соединений и щитка, системная компьютерная проверка, замер показателей хладагента.

Диагностика vrv системы кондиционирования может включать осмотр кассетных блоков

По итогам работы специалисты могут предоставить рекомендации по улучшению производительности системы. Возможна настройка агрегатов в соответствии с пожеланиями владельца, введение дополнительных опций.

В чем основные особенности VRV и VRF климатических комплексов

Всех этих недостатков лишены мультизональные кондиционеры. Многих интересует, что значит VRV системы. На самом деле это не название, а аббревиатура, что в дословном переводе читается как «переменный объем хладагента».

VRF также является аббревиатурой, и означают как «переменный поток хладагента». Даже из дословного перевода видно, что это, одинаковые системы. Просто, когда в конце прошлого века была изобретена система VRV, то эта аббревиатура была сразу запатентована, поэтому другие компании, которые наладили выпуск таких же климатических систем, вынуждены использовать другое название, что не меняет сути дела.

В классических климатических комплексах от компрессорного блока прокладывается магистраль к испарительному. Тоже происходит и в мульти сплит-системах: от одного компрессорного модуля кондиционера проходит магистраль к каждому испарительному модулю.

VRV и VRF комплексы имеют одну фреоновую магистраль, от которой и происходит подключение ко всем испарительным устройствам, а их может быть до 64, при 3 внешних, конденсаторных модулях. Расстояние между внутренним блоком vrv системы и его конденсаторным модулем может составлять 150 м, а разброс между компрессорным и внутренними, испарительными модулями по вертикали, позволяется делать до 90 м.

Благодаря таким показателям одна такая система кондиционирования может перекрыть потребность в благоприятном микроклимате большого многоэтажного здания. Причем конденсаторный блок можно устанавливать практически в любом месте, как на крыше здания, так и в его подвале. Последнее время практикуется его установка в отдельном помещении, которое находится за пределами здания. Длина фреоновой магистрали это позволяет.

Основной и самой полезной возможностью таких климатических комплексов является возможность интегрирования в них вентиляционной и отопительной системы здания, под чутким руководством компьютера. Компания Daikin уже разработала нечто подобное под громким названием HI-VRV. К слову сказать – это именно она придумала первой и запатентовала VRV мультизональную систему кондиционирования.

На сегодняшний день компания предлагает такой комплекс, в который может входить до 265 управляемых внутренних блоков как вентиляции, так и кондиционирования.

Стандартная конфигурация системы VRV или VRF

• Система в базовой конфигурации с выбором режима охлаждения и обогрева включает в себя:
• наружный инверторный или стандартный блок, управляющий режимами с помощью расширительного четырехходового сервоклапана;
• трубопроводы для циркуляции хладагента в состоянии газа и жидкости, соединяющие внешний блок с внутренними, маслоуравниватель;
• внутренние блоки, подсоединенные последовательно или с помощью разветвителя типа «гребенка»;
• систему управления с главным пультом для выбора охлаждения/нагрева и подчиненными для выбора охлаждения/уровня влажности/вентилятора или обогрева/вентилятора;
• раздельные сети трехфазного/однофазного электропитания наружного и внутренних блоков.

При установке наружных блоков можно использовать рядную и групповую схемы с воздухозабором с внешней стороны или центральной зоны. Внутренние блоки размещают с учетом расположения рабочих мест, оборудования, расположения локальной вентиляционной системы, планировочных особенностей помещения, распределения скорости и температуры воздушного потока, необходимости обслуживания.

Высокоэффективный теплообменник наружного блока

В новом теплообменнике используются медные трубки Ø7мм с внутренним оребрением, которое препятствует образованию слоя ламинарного течения хладагента на внутренней поверхности трубки, что улучшает теплообменную способность конденсатора. Оригинальная форма ламелей снижает аэродинамическое сопротивление теплообменника, приводя к равномерному теплообмену. Конструкция также препятствует образованию инея на ламелях, гарантируя стабильную теплопроизводительность системы.

Компоновка трубок в теплообменнике увеличивает количество жидкого хладагента на выходе, что приводит к большим показателям эффективности системы Hi-Flexi.

Мультизональные VRV и VRF системы кондиционирования

Мультизональная система кондиционирования устроена таким образом, что может создавать подходящий микроклимат не в одной отдельной комнате или квартире, а в нескольких. Например, в многоэтажном здании или офисе. Такие кондиционеры часто устанавливаются:

• В служебных зданиях;
• На предприятиях;
• В офисах;
• В гостиницах;
• Прочее.

Но стоит отметить, что обогревать или охлаждать все комнаты сразу способна не любая система. Это во многом зависит от конкретного производителя и модели.

Мультизональные системы бывают двух видов VRV и VRF:

• Первая расшифровывается как Variable Refrigerant Volume была разработана в 1982-ом году. Если переводить то получается «переменный объём хладагента».
• Расшифровка второй Variable Refrigerant Flow, что в переводе значит «переменный поток хладагента». Смысл примерно такой же, как у первой системы, но проблема в том что первая компания уже зарегистрировала свою аббревиатуру. Соответственно приходится придумывать, что то новое.

Подобные системы предполагают использование трубопроводы общей фреоновой магистрали. Это может быть и трехтрубная система кондиционирования. Внутренние блоки оснащаются специальным теплорегулирующим вентилем. Его основное назначение заключается в контроле количества хладогена, которое поступает из  трубопровода с учетом необходимой нагрузки. Именно поэтому данные системы отличаются такой точностью и эффективностью с точки зрения поддержания нужной температуры. В особенности если сравнивать их с классическими системами, в которых при регулировке могут возникнуть различные тепловые перепада, вызывая дискомфорт людей в помещении.

Что такое VRV система кондиционирования

Многие не знают, как выглядят различные системы, поэтому выбирая, часто спрашивают о vrv кондиционировании, что это. По своему принципу установки VRV система очень схожа со всеми привычными сплит системами.

Здесь так же, как и в обычном оборудовании, работа системы основана на процессе циркуляции хладагента в компрессорно-конденсаторном блоке (ККБ). Отличие у VRV кондиционеров все-таки есть. У них может быть несколько внутренних блоков. В большинстве случаев в качестве блоков выступают специальные потолочные решетки, подключенные к магистралям. Во внешнем блоке сразу несколько испарителей приходится на один конденсатор.

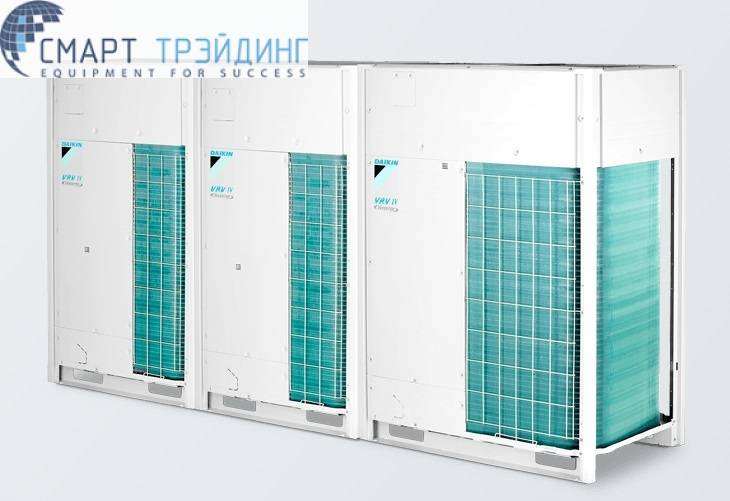

Оборудование VRV системы довольно мощное, поглощающее за один час работы десяток киловатт энергии. От вентилятора выделяется большой поток тепла. Звук работающего кондиционера мультизонального типа превосходит в несколько раз по количеству дБ самое мощное домашнее оборудование. Именно поэтому внешний блок системы VRV часто устанавливают минимум в 10-ти метрах от здания.

У устройства мультизонального климатического оборудования есть несколько вариаций. Они часто связаны с типом внутреннего блока. Сам блок может быть:

• Кассетным;
• Напольным;
• Навесным и т. д.

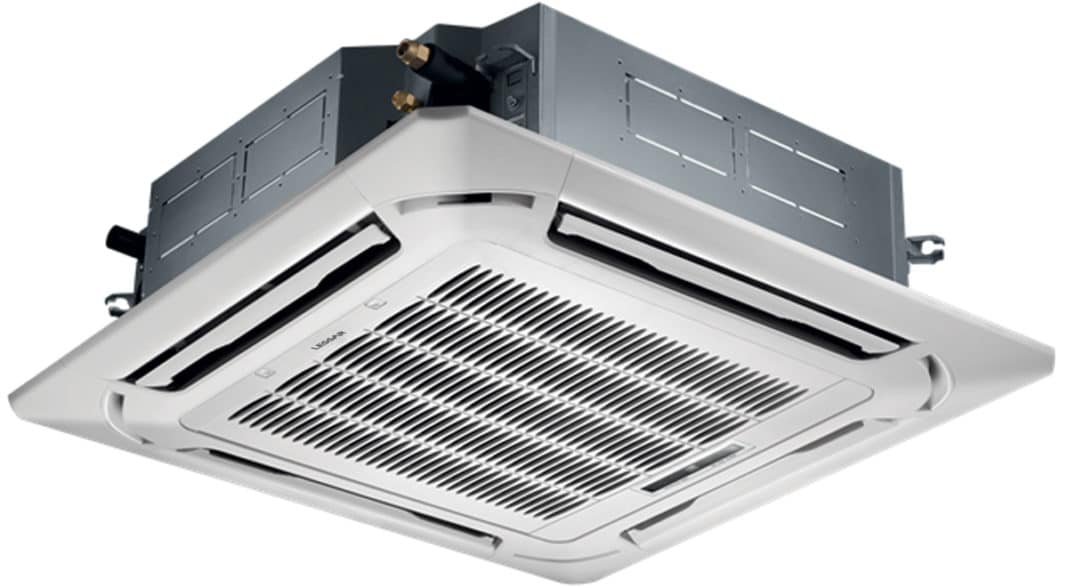

Выбирая, какой вариант больше всего подойдет под то или иное помещение, обычно руководствуются пространством под кондиционер. Спросом пользуются системы с кассетным внутренним блоком. Пространства такой занимает не много, потому как выполнен в виде «заглушки». Но, несмотря на это, механизм его все равно объемен. Например, хладагент с магистралью как паутина раскинуты по всему зданию или этажу.

Что такое VRF система кондиционирования

VRF системы кондиционирования являются универсальными комплексами для работы в помещениях с огромной площадью. Особенность таких систем в том, что они способны одновременно работать и на охлаждение, и на нагрев воздуха. Средняя система такого типа способна работать в помещении объемом от 150 до 500 м2.

Система по средней рыночной цене без дополнительных вентиляционных блоков не может обеспечить все климатические параметры. Именно поэтому в большинстве случаев такие сложные системы часто приобретаются для комплексного решения одного, но глобального вопроса.

Система кондиционирования vrv является действительно мультизональной системой. Только большего размаха. Ведь она способна в каждом отдельном помещении целого здания организовать индивидуальные зоны температур.

Система автоматически перераспределяет температурные нагрузки, что позволяет комфортно чувствовать себя в каждом отдельном помещении независимо от того, находится ли комната на солнечной стороне здания. Кроме того, такой способ регулирования температурного баланса способно сэкономить потребление электроэнергии.

Заключение

Технологии VRV-кондиционирования во многом напоминают практику применения альтернативных источников энергии. В долгосрочной перспективе они обещают множество преимуществ, среди которых и минимизация финансовых расходов на потребление электричества. Но, как и в случае с солнечными батареями, системы VRV требуют внесения серьезного первоначального вклада. Причем это относится не только к финансовым расходам. Практически каждый проект такого рода можно характеризовать как масштабный. Даже объекты, для которых предполагается установка 30-40 блоков кондиционирования, требуют квалифицированной и ответственной работы по созданию технического решения и не менее сложного выполнения монтажных операций.

С этим читают
