Станция на скважину для частного дома

Что нужно знать еще о насосной станции

Насосная станция не только должна обеспечивать подачу воды из скважины к потребителю, но и обеспечивать оптимальный напор. Ее можно располагать в самых разных местах системы водоснабжения. К примеру, если речь идет об обустройстве скважины общего назначения, то оптимальным вариантом можно считать монтаж погружного насоса. Но можно обустроить поверхностные насосы, которые располагаются на уровне земли и забирают воду из скважины через шланг. Правда, поверхностный насос не рекомендуется применять для забора воды из больших глубин. Как правило, глубина скважины в этом случае не превышает 9 метров. Для того, чтобы давление в системе было всегда стабильным, рекомендуется устанавливать специальный гидроаккумулятор. Конструктивно – это не что иное, как самый обычный бак, который внутри имеет специальную упругую перегородку (чаще всего – резиновую). Когда давление повышается, перегородка растягивается, а когда понижается – то сжимается, выдавливая необходимый запас воды в систему. Вместо перегородки может применяться и упругая емкость. Но принцип работы тот же самый.

Насосная станция — комплексная система для перекачки жидкостей из одного места в другое.

Насосная станция предполагает и наличие узла управления, который должен определять, когда следует включить насос. Также обычно в комплекте идет манометр, который показывает существующее на настоящий момент давление воды в системе.

Этапы подключения насосной станции к скважине своими руками

Обвязка скважины происходит после вывода трубопровода. Оголовок необходимо установить на обсадную трубу скважины. После, с помощью длинного предмета, надо выяснить глубину, на которую опустится труба для забора воды.

Далее полиэтиленовая труба закрепляется на эжекторном узле. Длина этой трубы составляет сумму глубины скважины и расстояния от ее устья до насоса. На оголовке скважины устанавливается колено с поворотом на 90ᵒ.

Первоначально собирают эжектор – отдельный узел из чугуна с 3 выходами для подключения труб:

  1. На нижнюю часть эжектора монтируется фильтр, защищающий от попадания мусора и грязи.
  2. Сверху монтируется пластиковый раструб, к которому присоединяется сгон сечения 3,2 см.
  3. На конце необходимо подсоединить муфта (обычно бронзовая), обеспечивающая переход на пластиковые трубы.

Все необходимые комплектующие для насосной станции можно купить отдельно

Трубы, идущие к эжектору, надо просунуть через колено. После эжектор опустить на необходимую глубину. После оголовок фиксируется на обсадной трубе. Схема установки системы проста, поэтому ее можно установить на даче или частном доме своими руками. Соединяя элементов должны быть герметичными, т.к лишний забор воздуха может привести к сбою работы системы и падению давления в ней. Далее идет ввод труб в место установки системы.

Конструктивные особенности насосной установки

В зависимости от используемого насоса (погружного или поверхностного) насосные станции могут быть блочными или монтироваться из отдельных элементов. Установка состоит из:

  • насоса;
  • гидроаккумулятора;
  • арматуры;
  • трубопроводов;
  • блока автоматики.

Насос представляет собой центробежный агрегат поверхностного или погружного типа. Он предназначен для подъема воды из скважины (колодца) и подачи в водопроводную систему. При малом заборе жидкости основная ее часть попадает в гидроаккумулирующую емкость, которая служит для поддержания постоянного напора в системе. На напорном трубопроводе устанавливают фильтр очистки от механических примесей, которые поднимаются с потоком воды из скважины.

Особенности оборудования.

Аккумулятор состоит из металлического корпуса и резиновой мембраны в виде груши. Между стенками бака и мембраны находится воздух под давлением 1,5 кг/см². Заполняясь водой, груша расширяется, что приводит к увеличению давления.

Работой насоса управляет специальное реле. Если давление в системе поднимается выше 3,5 кг/см², подается сигнал на отключение насоса, а при достижении значения 1,5 кг/см² он включается. Для визуального контроля за параметрами системы установлен манометр. Он же служит для настройки реле давления.

Обратный клапан, расположенный на напорном трубопроводе насоса, не дает стечь воде из емкости с водой. Благодаря тому, что система находится под постоянным давлением, предотвращается возможность возникновения гидравлических ударов при пуске центробежного насоса.

Устанавливаем насос в скважину

  1. На выходное отверстие крепится труба, которая будет подавать воду наверх.
  2. Подключается обратный клапан.
  3. В специальные проушины продеть трос, зафиксировать хомутами.
  4. Соединить вместе при помощи хомутов: трос, кабель и трубу подачи воды.

Рекомендуется закреплять прибор в метре от дна. Чтобы именно так и сделать, насос аккуратно опускается, пока не почувствуется, что он встал на дно. Делается отметка маркером. После этого оборудование вытаскивается на столько, чтобы отметка поднялась на 1 м.

Теперь можно установить оголовок для скважины. Далее прокладываются и соединяются трубы, ведущие воду в дом.

Виды труб для насосной станции

Определившись с выбором типа насосной станции, возникает необходимость правильно подобрать трубы, подходящие для нее. Чаще всего используют резиновые шланги, т.к они легко устанавливаются, эксплуатируются и обслуживаются (легко достать из скважины или колодца). Кроме того, стоимость резинового шланга не очень высока в сравнении с другими трубами.

Выбирая шланг, руководствуются двумя критериями:

  • Допустимое давление;
  • Материал.

Устройство для насосной станции принято называть шлангом высокого давления. Как правило, такие шланги оснащены армирующей оплеткой из капроновой нити и имеют большую толщину, чем у обычного водяного для полива.

Для насосной станции используют как металлические, так и пластиковые трубы

Кроме шлангов используют и пластиковые или металлопластиковые трубы. При применении поверхностного насоса, в скважину устанавливают пластиковую водопроводную трубу. Для погружного насоса, разумнее установить металлопластик на фитингах, с помощью которого труба будет состоять из сегментов по 1-2 м. Благодаря такой конструкции, насос можно достать из источника, демонтируя сегменты по очереди.

Место установки насосной станции

Выбирая место, необходимо учитывать технические характеристики прибора и расстояние от места установки до уровня воды. Если оно достаточно большое, станцию ставят в бытовой комнате или в подвале.

Необходимо проследить, чтобы соблюдались следующие условия:

  • было достаточно сухо и тепло;
  • имелась возможность монтажа шумоизоляции;
  • обеспечен свободный доступ к приборам для регулярного обслуживания.

Высокая влажность, а также замерзание воды внутри прибора приводят к поломкам.

Если оборудование поставлено в доме, придется позаботиться о шумоизоляции. Состояние и настройки основных узлов необходимо периодически контролировать. Приборы должны стоять так, чтобы позволять без затруднений снимать показания, настроить реле и т.п.

При установке насосной станции в устье глубокой скважины используют кессон, чтобы приборы находились как можно ближе к источнику воды. Кессон – это емкость, достаточно просторная, в которой предусмотрены отверстия и узлы для удобного монтажа насосного оборудования.

Готовые изделия этого типа продаются в профильных магазинах, можно выбрать вариант, подходящий по размеру и конфигурации. Их делают из пластика, металла, полимерпесчаных составов. Для самостоятельного обустройства кессона приямок углубляют и расширяют, обкладывают стены кирпичом, сверху монтируют прочную крышку.

Часто вместо кирпичной кладки сеток кессона используют бетонные кольца, между которыми заделывают стыки, а затем выполняют гидроизоляционные работы. В получившемся небольшом помещении ставят насосное оборудование.

Помещение внутри дома

Хорошо изолированная котельная на территории коттеджа – идеальная площадь для установки в случае постоянного проживания. Главным минусом является хорошая слышимость при некачественной шумоизоляции помещения.

Если насосная станция расположена в отдельном помещении дачного дома, то скважину лучше всего устраивать прямо под зданием

Подвал

Подпол или подвальное помещение можно оборудовать под монтаж насосной станции, но это следует продумать при проектировании. Если в помещении нет обогрева, а полы и стены не изолированы, придется потратить немало сил для его подготовки.

Хорошо обустроенный подвал отлично подходит для монтажа насосной станции. Во время прокладки трубопровода в фундаменте дома следует сделать отверстие для коммуникаций

Специальный колодец

Возможный вариант, имеющий пару подводных камней. Первое – сложности с поддерживанием нужного уровня давления в доме, второе – трудности выполнения ремонтных работ.

При расположении насосной станции в колодце, на специально оборудованной площадке, следует отрегулировать уровень давления, который зависит от мощности оборудования и параметров напорной трубы

Кессон

Специальная площадка около выхода скважины также подходит для монтажа, главное – правильно вычислить глубину ее расположения. Необходимую температуру создаст тепло земли.

Насосная станция, расположенная в кессоне скважины, имеет два преимущества: полную шумовую изоляцию и защиту от промерзания во время морозов

Теплоизоляция наружного водопровода

Расположение труб ниже уровня промерзания земли позволяет избежать мероприятий по утеплению магистрали. Однако не все участки могут похвастаться достаточно низким уровнем грунтовых вод, что полностью исключает возможность рыть глубокие траншеи. В этом случае решением проблемы становится укладка труб на небольшой глубине и правильное утепление наружного водопровода.

Сравнительно недавно единственным способом было оборачивание труб наружных коммуникаций теплоизоляционным материалом и полиэтиленовой пленкой для защиты от воды.

Современные методы, материалы и технологии делают процесс утепления более простым и существенно повышают эффективность теплосбережения. К современным способам утепления можно отнести заключение труб в твердую пенополистирольную скорлупу на одном из этапов производства.

Подогревающий кабель, протянутый вдоль магистрали и закрепленный на трубе, является наиболее эффективным вариантом для водопроводной трубы диаметром 32 мм. Однако такой вариант имеет один существенный недостаток – необходимость в подключении к сети электроснабжения

Подобная проблема не имеет особой важности для собственников загородного жилья, которые постоянно живут в автономном режиме. На случай отключения электроэнергии у них имеется альтернативный вариант – генератор, работающий на газе, бензине или дизельном топливе

Система водоснабжения из скважины

Работы по укладке труб и рытью траншей ничем не отличаются. Если вы планируете устанавливать насос и трубы непосредственно над скважиной, обустройте над ней кессон либо приямок. Таким образом, вы обеспечите защиту от промерзания.

Монтаж кессона

Эта работа выполняется соблюдением некоторых правил и технологии:

Пример пластикового кессона для скважины

  • Обкопайте трубу скважины на 2,5 м в высоту. Ширина должна быть больше диаметра кессона в два раза;
  • После этого уплотните дно ямы и залейте его слоем бетона толщиной 20 см.
  • Затем установите кессон.
  • Обрежьте трубу, оставив над уровнем дна кессона 50 см.
  • На этом уровне создайте отверстие в кессоне, через которое в дальнейшем будут прокладываться трубы.
  • Подключите насосную станцию, забетонируйте кессон снаружи (толщина слоя – 30-40 см), засыпьте его цементно-песчаной смесью, оставшиеся 50 см – грунтом.

Делаем подключение насосной станции к скважине

Выносной насос можно установить прямо в кессоне. При близком расположении скважины монтаж насосной станции можно произвести в доме.

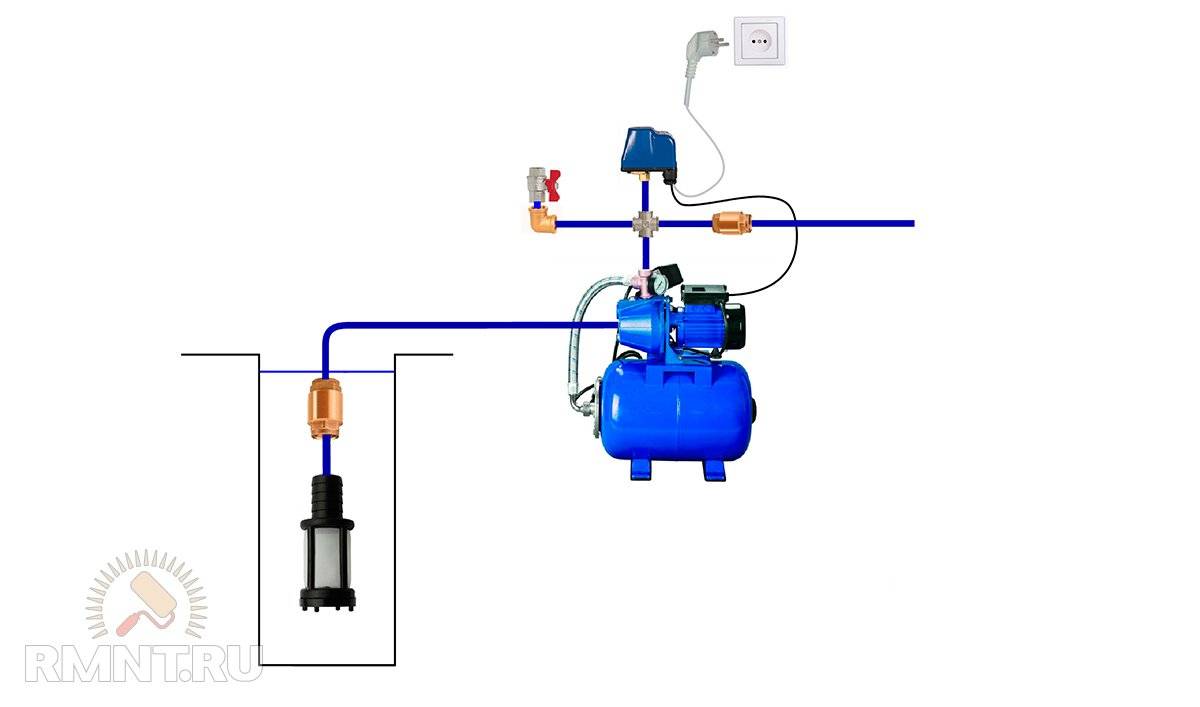

Схема подключения насоса к скважине

Итак:

  • Подводящую трубу следует провести в кессон или приямок и установить ее в трубе скважины. Здесь также должен иметься краник, предназначенный для слива системы вниз.
  • Установите в кессоне насос, подключите его к трубе скважины, затем подключите к насосу трубу, которая подведена к дому.

Остальное оборудование, такое как фильтры, реле управления и гидроаккумулятор, установите в хозпостройке или доме.

Делаем внутренний водопровод на даче

Элементы для проведения внутреннего водопровода на даче

 Итак:

  • Проведите трубу 32 мм к коллектору холодного водоснабжения.
  • Установите в нем шаровые краны, после чего подключите трубы 25 мм. Именно они будут обеспечивать поступление воды к потребителям или их группам.
  • Для внутренней разводки подходят гофрированные нержавеющие трубы, металлопластиковые, а также трубы, изготовленные из полипропилена и стали. Гофрированные изделия самые дорогие, но зато они легко устанавливаются. Если учитывать качество и цену, наиболее оптимальный вариант – полипропиленовые трубы. Их можно соединять электропаяльником и фитингами. Для работы с электропаяльником не требуется наличие определенных навыков. К тому же, этот инструмент можно взять в аренду.

Подведите трубу к водонагревателю, затем подключите, делать это нужно с на стороне коллектора, только с его обратной стороны. Из водонагревателя выходит труба с горячей водой, делаем ее подводку к коллектору, после этого делаем крана для отвода воды и шаровых кранов.

Как видно из вышесказанного, сложного особо ничего нет. Главное определиться правильно с источником и после этого правильно подобрать оборудование и вы с этим точно можете справится.

Установка насосной станции — внутренние работы

Внутренние работы при оборудовании домашнего водопровода можно разделить на две части: монтаж напорной магистрали до фильтра первичной очистки и разводка трубопроводов по дому до планируемых точек водоразбора. Здесь будет рассмотрена разводка до фильтра.

Эта часть напорной магистрали выполняется полиэтиленовой трубой. В первую очередь монтируется запорный вентиль, которым можно перекрыть подачу воды на весь дом в случае необходимости. Он должен отвечать двум требованиям — быть надёжным и иметь возможность для быстрого демонтажа без разборки всей магистрали. Наилучшим образом этим требованиям соответствует латунный шаровый вентиль с «американкой».

После насоса обязательно ставится тройник с отводом для заполнения системы водой с вентилем и обратным клапаном на линии водопровода к потребителю

Не стоит приобретать дешёвый силуминовый кран — срок его службы редко превышает 5 лет, после чего он рассыпается, что чревато угрозой затопления.

Следующий шаг — установка корпуса фильтра первичной очистки. Он монтируется на стену в месте, удобном для обслуживания. Большинство таких фильтров самоочищаемые. Периодичность обслуживания зависит от качества воды в регионе. Обслуживание сводится к промывке картриджа и освобождение колбы от осадка. Образец такого фильтра представлен на фото ниже.

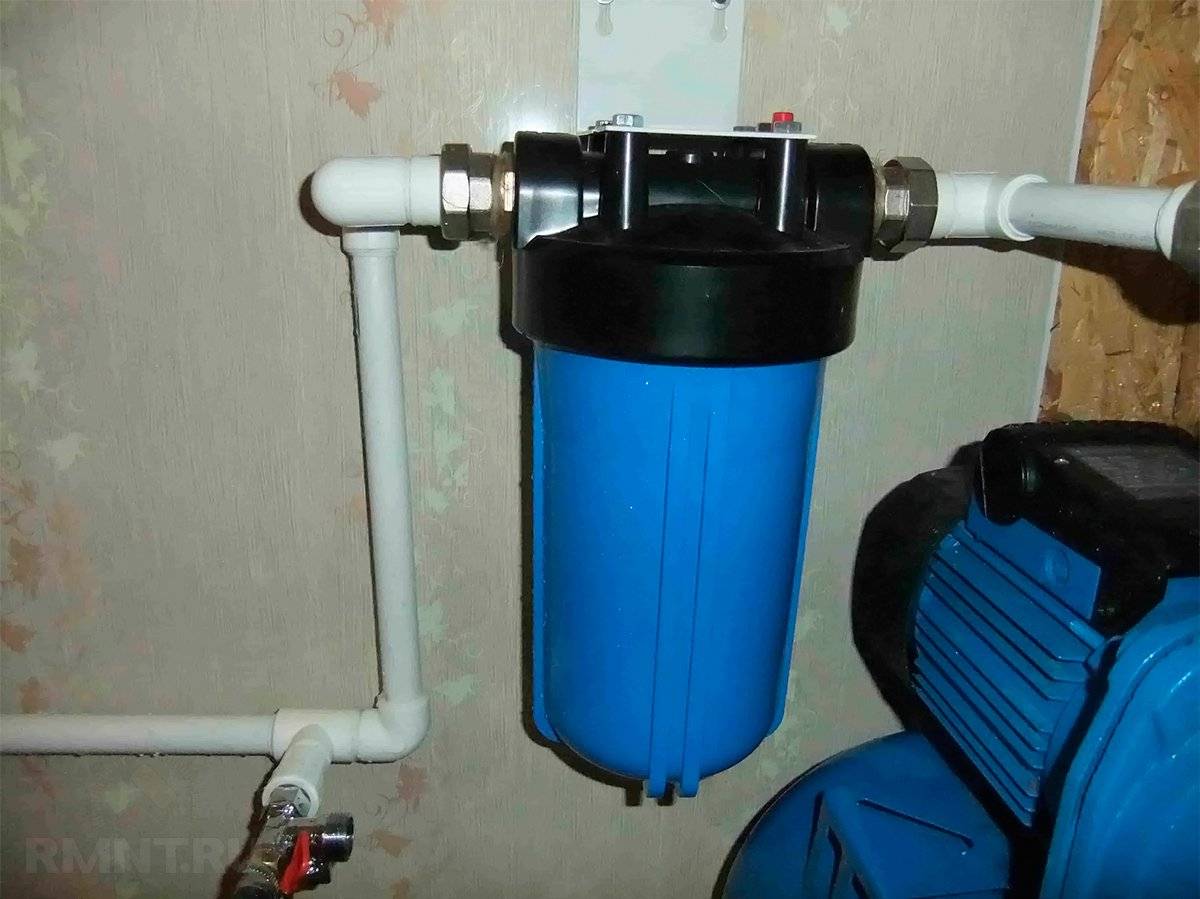

 Монтаж фильтра первичной очистки

Фильтр комплектуется ключом для колбы, упрощающим его монтаж. На вход вода подаётся по ПЭ трубе, на выходе устанавливается переход на ППР трубу. С этого места начинается разводка напорного водопровода по дому к потребителям. Трубу нужно хорошо закрепить на стенах и перекрытии обрезиненными ухватами. Для подводки к фильтру можно использовать пластиковые фитинги — колена и муфты, которые могут различаться конструкционно, но главное, что нужно учесть при работе с ними — труба должна заходить в фитинг плотно и доходить до упора. Иначе под давлением она может постепенно выдавиться, что грозит затоплением. На первом фото показано пластиковое колено для ПЭ трубы в разобранном виде, а на втором — общий вид готовой магистрали от станции до фильтра.

Популярные марки

Наиболее популярные сегодня насосные станции водоснабжения для частного дома Джилекс Джамбо. Они имеют невысокие цены, качество — неплохое. Выпускаются с насосами из чугуна (буква «Ч» в маркировке), полипропилена (стоит «П»), и нержавейки («Н»). Еще в маркировке стоят цифры: «Джамбо 70-/50 П — 24. Расшифровывается это так:  70/50 — максимальный расход воды 70 литров в минуту (производительность), напор — 50 метров, П — корпус из полипропилена, а цифра 24 — объем гидроаккумулятора.

Насосные станции водоснабжения для частного дома Джилекс внешне похожи на агрегаты других производителей

Цена насосной станции для водоснабжения дома Джилекс стартует от 100$ (мини варианты с небольшой мощностью и для небольшого расхода в полипропиленовом корпусе). Самый дорогостоящий агрегат с корпусом из нержавейки стоит порядка 350$. Есть еще варианты со скважинным погружным насосом. Они могут поднимать воду с глубины до 30 метров, расход  до 1100 литров в час. Такие установки стоят от 450-500$.

У насосных станциий Джилекс есть требования при установке: диаметр всасывающего трубопровода должен быть не меньше диаметра входного отверстия.  Если же вода поднимается с глубины большей 4 метров и при этом от источника воды до дома расстояние больше 20 метров, диаметр трубы, опускаемой с колодец или скважину должен быть больше диаметра входного отверстия. Это нужно учесть при монтаже системы и обвязке насосной станции.

Отзывы о ДЖИЛЕКС ДЖАМБО 60/35П-24 (в пластиковом корпусе, стоимость 130$) вы можете увидеть на фото ниже. Это часть впечатлений, оставленных владельцами на торгующем сайте.

Отзывы о насосной станции для воды ДЖИЛЕКС ДЖАМБО 60/35П-24 (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Хорошо работают при водоснабжении дома насосные станции Grundfos (Грундфос). Их корпус сделан из хромированной стали, гидроаккумуляторы на 24 и 50 литров. Работают тихо и надежно, обеспечивают стабильное давление в системе. Единственный недостаток: на рынок России не поставляются запчасти. Если, вдруг, что-то сломалось, «родных» элементов вы не найдете. Но сказать нужно, что агрегаты ломаются нечасто.

Цены на насосные станции с поверхностными насосами стартуют от 250$ (мощность 0,85 кВт, глубина всасывания до 8 м, производительность до 3600 литров/час, высота 47 м). Более производительный агрегат (4500 литров/час с большей мощностью 1,5кВт)  того же класса стоит в два раза дороже — примерно 500$. Отзывы о работе представлены в формате фото, которое сделано на сайте одного из магазинов.

Отзывы о насосных станциях Grundfos для водоснабжение дома или дачи (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)

Серия насосных станций Grundfos с корпусами насосов из нержавейки имеет большую стоимость, но они также имеют защиту от холостого хода, перегрева, охлаждение — водяное. Цены на эти установки — от 450$. Модификации со скважинными насосами еще более дорогие — от 1200 $.

Неплохо зарекомендовали себя насосные станции водоснабжения для дома Wilo (Вило). Это более серьезная техника для обеспечения большого расхода: на каждой из станций может стоять до четырех нормально всасывающих насосов. Корпус сделан из оцинкованной стали, соединительные патрубки — из нержавеющей стали. Управление — программируемый процессор, сенсорная панель управления. Производительность насосов регулируется плавно, что позволяет обеспечить стабильное давление в системе. Оборудование солидное, но и цены тоже — порядка 1000-1300$.

Насосные станции Wilo подходят для водоснабжения большого дома со значительным расходом. Это оборудование относится к классу профессиональных

Как сделать автономное водоснабжение в доме, подключенном к централизованному водопроводу, при плохом давлении или обеспечить себя на постоянной основе при почасовой подаче воды, смотрите  в следующем видео. И все это при помощи насосной станции и емкости для хранения воды.

Принцип работы напорного оборудования

Установки эжекторного типа более мощные

Установленная на поверхности станция предназначена для подачи жидкости с источников на небольшой глубине: до 8–9 метров. Напорное оборудование не надо погружать в воду.

Работает поверхностный насос по такому принципу:

  1. Расширительный бак либо гидравлический аккумулятор, подсоединенный к насосу, за счет конструкции заполняется водой до установленного уровня.
  2. Автоматика выключает помпу после того, как жидкость дойдет до определенной отметки. Водозабор прекращается.
  3. При понижении уровня жидкости в накопителе автоматика включает насос, и он наполняет гидравлический аккумулятор.

Принцип действия основан на том, что в части всасывающего шланга, не опущенного в жидкость, создается разрежение. Вода поднимается по водоводу из-за различия показателей давления между его концами.

Монтаж самой установки не составляет трудностей. Для этого нужно лишь внимательно изучить приложенное руководство и соединить детали друг с другом. Схема монтажа на нужном месте и подключения к скважине сложнее.

Виды насосов для скважин

Все модели делятся на:

  • Погружные насосы. Устройства частично или полностью погружаются в воду.
  • Поверхностные. Они используются, когда уровень воды не ниже 9 метров. Их установка может осуществляться на грунте и плавающей платформе, но обязательное условие, чтобы вода не попала вовнутрь двигателя.

Принцип работы и правила установки поверхностных насосов

Монтаж поверхностного насоса

Работа насоса для скважины заключается в следующем:

  • На вращающемся валу электродвигателя крепится помпа, на которой имеются отверстия для подачи и забора воды.
  • Забор осуществляется рукавом или шлангом с обратным клапаном. Элемент должен быть хорошего качества, иначе разгерметизация агрегата может привести к тому, что двигатель не заведется.
  • Увеличить глубину забора воды свыше 9 метров можно используя внешний эжектор, опускаемый под воду вместе со шлангом. В этом случае при работе насоса в эжектор опускается часть воды, в шланге повышается давление, что увеличивает напор. Но сильный шум, создаваемый установкой, не позволяет использовать такой вариант постоянно.
  • Установить поверхностный насос очень просто. Агрегат ставится около скважины, в воду опускается шланг, устройство подключается к сети.
  • Устанавливать насос лучше в отапливаемом помещении или в утепленную емкость.

Типы погружных насосов для скважин

Производители выпускают три типа погружного оборудования:

  • Центробежное. Это самые дорогие устройства. Предназначены для подъема воды с глубины более 100 метров.
    В ее составе песок может превышать 180 г/м. Особенностью агрегатов является большая мощность и увеличенная производительность.
  • Вихревые. С их помощью может закачиваться вода с содержанием примесей до 40 г/м, а глубина скважин от 30 до 100 метров.
  • Винтовые. Цена таких устройств самая маленькая. Служат для организации водоснабжения из скважин, глубина которых до 15 метров или открытых водоемов. Максимальное наличие абразивных частиц – 40 г/м.

Для скважин используются глубинные насосы, обладающие большой мощностью.

Глубинные насосы

Оптимальные размеры таких устройств позволяют устанавливать их в узких скважинах. Длина вытянутого цилиндра насоса от 50 сантиметров до 2,5 метров, а наружный диаметр около 10 сантиметров.

Если встанет вопрос, какой насос выбрать для скважины 15 метров, то глубинный насос – оптимальное решение. Он хорошо подходит для шахтных колодцев, глубоких песчаных или артезианских скважин, технологических емкостей. Для их изготовления используется высокого качества нержавеющая сталь.

Центробежные насосы для скважин

Центробежный насос

Особенностями агрегата являются:

  • Конструкция устройства включает в себя вал двигателя, на котором расположено колесо, состоящее из двух пластин, соединенных лопастями.
  • Воду лопастями захватывает центробежная сила насоса, а затем выбрасывает ее в подающую трубу. Насосы центробежные — самый распространенный тип оборудования для скважин. Это самый универсальный механизм.
  • Их основное предназначение – перекачивать чистую воду. Это указывает на то, что в воде не должно быть даже небольшого количества песка.
  • Стоимость центробежных насосов зависит от числа ступеней и некоторых конструктивных особенностей.
  • Для бытовых нужд чаще всего используют одноступенчатые насосы, однако если нужен больший напор воды, выбирать следует многоступенчатые насосы, где на одном валу находятся несколько действующих колес.

Варианты применения вибрационного насоса

Вибрационные насосы используются в следующих целях:

Устройство вибрационного насоса

  • Откачка воды из резервуара. Он может использоваться для осушения только что вырытого колодца или при необходимости прочистки его.
  • Поднятие воды из резервуара для использования в быту.
  • Подача воды из открытого источника такого, как озера, бассейны, реки и т.д.
  • Подача воды из заранее наполненной емкости, к которой можно отнести цистерну, бак и т.д.
  • Откачка воды из подтопленной комнаты, подвала, траншеи и т.д.
  • Откачка воды из скважины также может производиться при помощи вибрационного насоса, но вот отзывы о применении этого агрегата в подобных условиях сильно разнятся. Одни положительно отзываются о работе насоса, используя его годами, а другие рассказывают об испорченной скважине и обрушении фундамента.

Обустройство системы водозабора

бурение скважины и установка кессона

Процесс бурения скважины на воду – забор грунта при помощи специального бура. Зависимо от типа скважины и ее глубины, бурение можно выполнить самостоятельно, или воспользоваться услугами бурильных установок. Способ бурения (ударный, вращательный) будет зависеть от типа грунта.

❝Место вокруг размещения предполагаемой скважины не должно иметь каких-либо подземных путей и застроек. Для обустройства скважины надо выделить участок площадью – 4*6 м 2 ❞

Для бурения ручным способом используют:

Последовательность бурения скважины:

  1. Тренога устанавливается над местом бурения скважины.
  2. Для выемки верхних слоев грунта (1-1,5 м) надо использовать штыревой бур.
  3. После прохождения верхнего слоя заменить штыревой бур обсадной трубой.
  4. Бурение продолжается до достижения водоносного слоя.
  5. После обнаружения нужного слоя, внутрь обсадной трубы надо вставить водопроводную оцинкованную трубу с фильтром на конце.

Следующий шаг – обустройства кессона. Это помещение необходимо для защиты от грунтовых вод, промерзания и для обслуживания скважины. В кессоне будут соединяться выход трубы из скважины и водопровод, ведущий к дому.

Можно приобрести готовый корпус кессона, а можно сделать его самостоятельно из бетонных колец или кирпичей.

❝Кессон надо установить так, чтобы его дно и трубопровод были ниже уровня промерзания грунта, а крыша корпуса возвышалась над поверхностью – на 30 см❞

Порядок монтажа кессона:

  1. Трубу скважины обкопать на глубину около 2,5-3-х метров. Диаметр ямы должен быть больше размеров кессона в два раза.
  2. На дно залить бетонную подушку (толщина 20 см).
  3. Установить кессон.
  4. Обрезать трубу скважины – она должна выступать внутри кессона на 50 см.

выбор оптимального насоса

Для обеспечения подвода воды к потребителям с необходимым давлением, нужно устанавливать мощное оборудование для подъема воды. Это может быть автоматизированная насосная станция для водоснабжения частного дома или глубинный насос.

Насосная станция включает:

  • водяной насос;
  • гидроаккумулятор;
  • реле давления.

❝Насосная станция подойдет для обслуживания неглубокой скважины (до 10 м), если расстояние от точки водозабора до конечного потребителя не более 10 метров❞

Автономную станцию можно использовать для обустройства водопровода на даче из скважины, а для обеспечения водой коттеджа или частного дома, лучше устанавливать глубинный насос – скважинный погружной роторный насос.

При выборе модели погружного насоса надо учитывать:

  • напор насоса – сила давления, приложенная для того, чтобы протолкнуть воду;
  • расход (производительность) насоса.

Необходимо определить требуемую мощность погружного насоса для обслуживания конкретной скважины. Рассмотрим на примере частного 2-х этажного дома для семьи из 4-х человек. Суммируем следующие показатели:

  • глубина скважины (35 м);
  • расстояние от гидроаккумулятора до выходного отверстия скважины в соотношении 1:10 (0,8);
  • расстояние от уровня земли до наивысшей водозаборной точки (около 3,5 м – для 2-х этажного дома);
  • требуемое давление в высокой точке водозабора (3);
  • возможные потери в системе (около 2).

Таким образом: Напор насоса = 35+0,8+2+3+2=44,3 м

Пиковое потребление воды семьей 38 л/мин (2,28 м3/час) определяет производительность насоса.

монтаж глубинного насоса

Опускать насос в скважину надо очень аккуратно, чтоб не повредить оборудование. Для этого можно воспользоваться лебедкой для бурения скважины или тросами.

Последовательность погружения насоса:

  1. Обратный клапан подсоединить к насосу.
  2. Прикрепить обжимную муфту и соединить с наружным трубопроводом.
  3. Через крепежные проушины продеть трос и зафиксировать его металлическими хомутами.
  4. Прикрепить к тросу кабель питания и трубу.

Следующий шаг после установки насоса – подведение трубопровода в дом и сборка автоматической системы водоснабжения.

Выводы и полезное видео по теме

Ролик #1. Наглядная информация о расчете дебита скважины и выборе подходящего насоса содержится в следующем видео:

Ролик #2. Изучение рекомендаций специалистов по обустройству скважин перед выбором погружного насоса:

Ролик #3. Пример расчетов при подборе погружного насоса Водолей для водозаборной выработки:

Итак, чтобы выбрать подходящий насос, необходимо точно изучить характеристики конкретной скважины. Следует также учитывать общую потребность семьи в чистой воде и разобраться с особенностями функционирования техники разного типа.

Хотите рассказать о том, как сами выбирали глубинный насос для скважины? Желаете поделиться информацией, полезной для нас и посетителей сайта, нашли недоработки в тексте? Оставляйте в находящемся под текстом статьи блоке.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
