Монтаж кондиционера своими руками: схема и инструкция для самостоятельного проведения монтажа

Что нужно знать до начала работ?

Людям, поставившим перед собой задачу демонтировать сплит-систему своими руками, как минимум, необходимо знать устройство (схему) такой системы. Подробнее об устройстве внутреннего блока мы говорили здесь.

Кроме того, следует учитывать такой момент: рабочие узлы техники находятся под высоким давлением хладона – газа, представляющего опасность для здоровья.

Такую схему необходимо внимательно изучить каждому потенциальному владельцу кондиционера из тех, кто своими руками планирует монтировать или демонтировать систему

Также предметом изучения должны стать электрические цепи устройства кондиционирования воздуха, тем более, если предполагается после завершения демонтажа вновь монтировать аппарат в другом месте.

Наконец, необходимы соответствующие технические навыки и умение владеть слесарным, электрическим и специальным инструментом холодильщика.

Производство работ, направленных на съем внутреннего и внешнего модулей, не завершается только лишь отключением этих модулей и удалением.

Основной инструмент холодильщика, необходимый как при выполнении обслуживания бытовой холодильной техники, так и в случае монтажа-демонтажа модулей сплит систем

После отключения и демонтажа каждый из модулей необходимо надёжно герметизировать по линиям контура фреона. Делается это с целью исключения попадания внутрь контура частиц грязи и пыли.

Облегчению демонтажных работ способствуют знания классики монтажа сплит-систем. Традиционно рабочие модули – внутренний и внешний – располагают как можно ближе один к другому, несмотря на тот факт, что два компонента разделяются стеной (несколькими стенами).

Длина контурной магистрали при классическом монтаже, как правило, не превышает двух метров. Это характерный показатель для бытовых систем.

Трубопроводы контура помещаются в изоляцию (каждый отдельно), группируются вместе с электрическим кабелем и через канал выстраивают рабочую линию, соединяющую два модуля.

Вентильный узел классической сплит-системы. На картинке вентили показаны в условиях снятых (скрученных) латунных колпачков. Внутри хорошо заметны внутренние штоки под шестигранный ключ

Трубка контура, имеющая меньший диаметр, – это линия нагнетания хладагента компрессором. Соответственно, трубка большего диаметра является линией всасывания хладагента.

Каждая из трубок подключается к внешнему блоку через системные вентили. Причём один из вентилей, как правило, всасывающей линии, обязательно оснащается сервисным портом.

Так называемый сервисный порт представляет собой обычный трубный отвод с резьбой, на которую накручивается штуцер заправочного шланга или штуцер шланга манометрической станции. Этот отвод (сервисный порт) пригодится в процессе демонтажа системы.

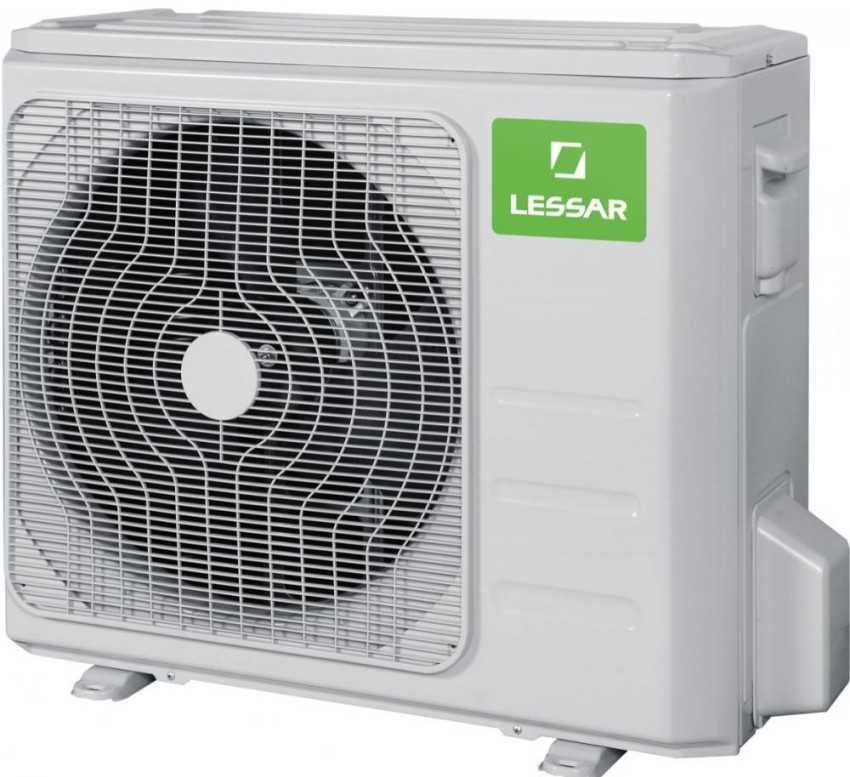

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

Конструкция внешнего блока состоит из следующих компонентов:

  • вентилятора;
  • компрессора;
  • конденсатора;
  • четырехходового клапана;
  • фильтра;
  • платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.

  • соединений штуцерного типа;
  • защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

  • спиральные;
  • поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

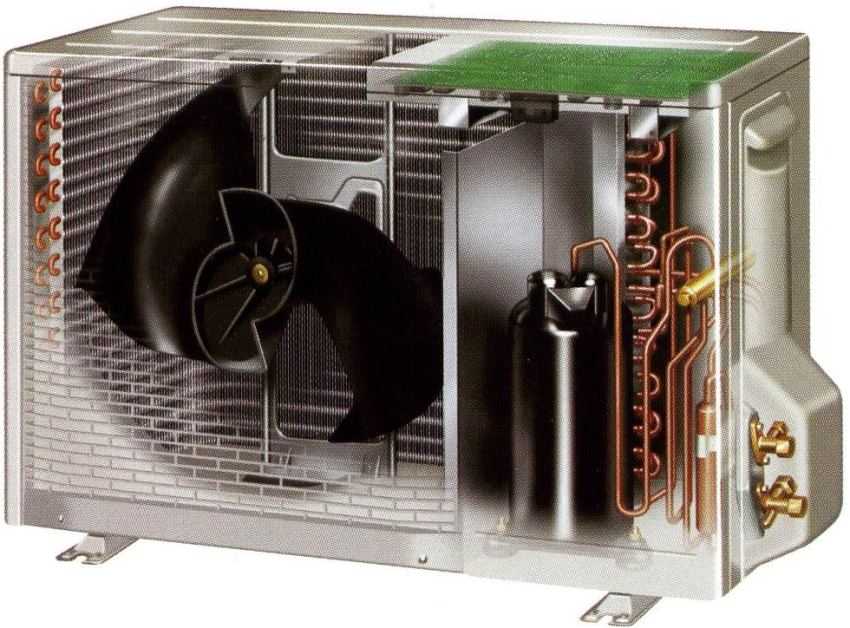

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.


Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.

Предосторожности

Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто — нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.

С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина — особенность устройства вакуумного насоса.

Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.

Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.

Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.

Подготовка

Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.

Остальные инструменты есть у каждого домашнего мастера:

  • набор гаечных и шестигранных ключей;
  • отвертки;
  • труборез или бокорезы;
  • ручные слесарные тиски;
  • плоскогубцы.

Спуск фреона

Есть два способа демонтажа рабочего кондиционера:

  1. Применение манометрической станции для сбора фреона во внешнем блоке.
  2. Использование станции откачки и сбора фреона, подключаемой к специальному двухвентильному баллону. У станции есть собственный манометрический коллектор и компрессор для откачки хладагента в жидком или газообразном состоянии.

Первый способ более «доступный», но его можно использовать только при запуске кондиционера — транспортировка фреона происходит за счет штатного компрессора.

Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован — без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.

Сбор фреона во внешнем блоке

Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:

  • тонкая — для транспортировки жидкого фреона из конденсатора в испаритель;
  • толстая — для закачки газообразного фреона в конденсатор.

У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.

Сбор фреона в конденсаторе проходит в следующем порядке:

  1. Со штуцеров и ниппеля снимают защитные крышки.
  2. К ниппелю подсоединяют коллектор.
  3. Включают кондиционер на максимальный «холод».
  4. Спустя несколько минут перекрывают клапан жидкостного штуцера, прекращая подачу фреона в испаритель.
  5. По манометру контролируют давление.
  6. Когда стрелка покажет «-1 МПа», закручивают шестигранником клапан газового штуцера и сразу отключают кондиционер (для чего и нужен помощник) — при длительном холостом режиме насос компрессора может выйти из строя.

Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре — технический вакуум.

После этого можно разъединять блоки.

Рекомендации по эксплуатации сплит системы

Климатотехника выручает нас в знойные летние месяцы, охлаждает наши квартиры и дома, и, чтобы сохранить сплит системы в хорошем состоянии и надолго, разумно прислушаться к следующим рекомендациям.

Совет #1. Выбирая кондиционер, отнеситесь серьезно к расчету мощности необходимой техники.

При просчитывании необходимо учитывать площадь помещения, число проживающих людей, наличие тепловыделяющих устройств и другие параметры, но за базовую величину следует принять число,  равное площади, разделенной на десять.

На практике мощность потребления раза в три меньше мощности охлаждения, фактически кондиционер представляет собой холодильное устройство, которое перемещает холод. По этой причине и обогревать помещение экономически выгоднее кондиционером, а не электронагревателями.

В любом случае для эффективного использования сплит системы требуется приобретать кондиционер с мощностью, соответствующей указанной площади помещения.

При установке кондиционера на южной солнечной стороне, мы добавляем нагрузку на компрессор, внутренний и внешний блоки системы, не учитывая достаточно значительные поступления тепла солнца. По оценкам специалистов, если на северной стороне приток составит 100 Вт, то на юго-восточной он составит 400 Вт на 1 кв. м. оконного проема

Совет #2. Не размещайте блоки кондиционера на солнечной стороне. Под солнечными лучами датчик температуры на корпусе будет нагреваться и показывать значения, не соответствующие действительности. Помимо этого, на нейтрализации излишнего тепла кондиционер теряет дополнительно энергию.

Оптимальным решением будет использовать плотные шторы или жалюзи в квартире, и установить козырек для защиты от солнца ( зимой от снега) над наружным блоком системы.

Совет #3. Не включайте кондиционер на обогрев при температуре ниже нуля.

Все современные модели имеют ограничительный диапазон температур, для охлаждения это от -5 и +18 градусов (для различных систем) до верхней границы +43. Ограничение использования связано с изменением физических характеристик компрессорного масла и фреона при минусовых показателях, и износом компрессора в течении 2-3 лет.

Совет #4.  Обязательно проветривайте помещение, но при выключенном кондиционере. Ошибочно считать, что обычный кондиционер охлаждает поступающий с улицы свежий воздух, а использованный из помещения выталкивает наружу. Только у оконных и канальных агрегатах есть возможность добавлять свежий воздух в общий объем (до 30%).

Исходя из величины главного технического параметра канальных кондиционеров, оборудование подразделяется на низко-, средне- и высоконапорное. Первые, с короткими воздуховодами часто устанавливаются в гостиницах, вторые – в домах и офисах, мощные последние в залах и супермаркетах

Сплит система может только охлаждать и нагревать, перемещать по кругу одни и те же, находящиеся в закрытом помещении, воздушные массы. Обычно применяют кондиционер при закрытых окнах и дверях, чтобы не тратить зря электроэнергию, что, с другой стороны, влечет накопление углекислого газа.

Поэтому необходимо раз в несколько часов (при отключенном кондиционере) минут 15 проветривать помещение.

Совет #5. Регулярно очищайте и меняйте фильтры. Накапливание пыли на фильтрах приводит к размножению бактерий и дополнительной нагрузке для кондиционера. Современные модели устройств оснащены несколькими фильтрами для грубой и тонкой очистки.

Главный фильтр  предназначен для защиты от грязи деталей внутреннего блока и предупреждения засорения системы, от его качества зависит износ кондиционера в целом. Представляет собой металлическую или пластиковую сетку, легко моющуюся мыльным раствором.

Фильтры тонкой очистки выпускаются в большом ассортименте и меняются мастерами из техобслуживания.

Как правильно установить проводку

  Соединение проводов в распределительной коробке: типы соединений и их применение

Подключение электропроводки кондиционера

Обычно для внутреннего блока ставят другую электропроводку. Обязательно установите автомат для отключения. Далее подключаем проводку к щитку. Наружную и внутреннюю часть нужно соединить двумя медными трубками, но перед этим нужно сделать дыру в стене, чтобы трубки можно было провести к блокам.

  • Трубки применяются с разными диаметрами, один больше другого, а их длина равна длине кондиционера + 40см. Отрезаем нужный кусок, заглушим края и проводим через стену
  • Обязательно одеваем термоизоляцию, чтобы вода в трубках зимой не замерзала
  • Подключаем провода к клеммам, ихние цвета должны совпадать. Один конец большой трубы подключают к выходу кондиционера, а другой конец выводят на улицу либо в канализацию

back to menu

Часто спрашивают

Различается ли по энергоэффективности работа в режиме охлаждения и обогрева?

Да, для некоторых моделей даже достаточно существенно. В этом случае производители, как правило, указывают класс энергоэффективности для каждого режима отдельно.

Что такое «зимний комплект» и нужен ли он для кондиционеров?

Это дополнительно оборудование, которое позволяет работать кондиционерам даже при сильных морозах. Например, в такой может входить отдельный тепловой насос и средства против обмерзания системы.

Можно ли использовать кондиционер, как основной источник обогрева?

Да, это возможно, но одна сплит-система обогревает только одно помещение. Для больших по периметру пространств лучше устанавливать мультисплит-системы.

Что выигрывает по стоимости и эффективности, кондиционер или другие виды отопления, например тёплый плинтус, тёплый пол, масляный радиатор и др.?

Использовать кондиционер в этом случае эффективнее, поскольку снижается расход электроэнергии.

Нужно ли чаще чистить кондиционер, который используется на обогрев?

Да, при работе на охлаждение достаточно 1 раз в год-2 года, а при работе на обогрев 1 раз в 1-2 месяца.

Как правильно установить сплит систему самостоятельно

Алгоритм действий:

Фиксация внутреннего блока

Взять монтажную стальную раму, затем приложить горизонтально к стене с помощью уровня, где будет находиться фен. Аккуратно отметить все места крепления, сделать отверстия перфоратором и забить дюбели из пластика. С помощью саморезов закрепить пластину. Подвесить фен, проверив уровнем.

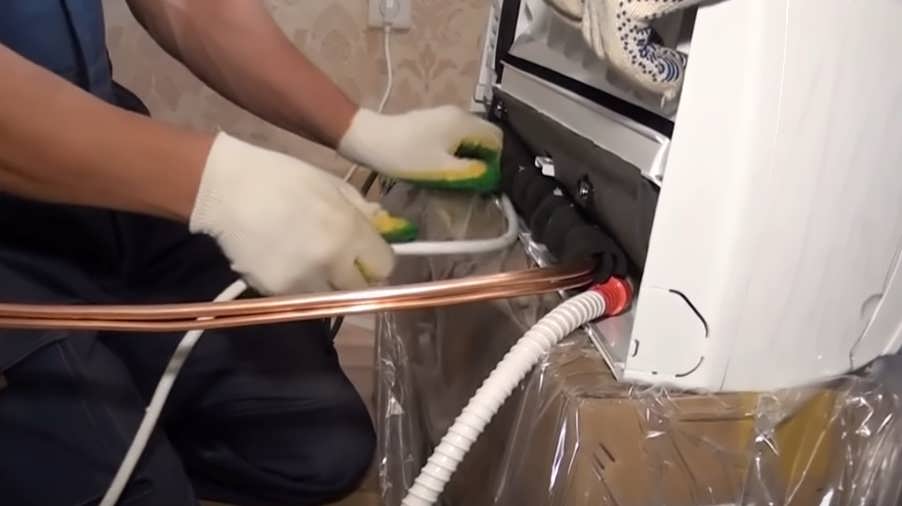

Монтаж внутреннего блока

Подготовительные работы с коммуникационными каналами

Чтобы самостоятельно монтировать прибор, следует грамотно подготовить канал под магистраль. В стене сделать соответствующие отверстия, используя перфоратор, провести трубку контура хладогента. В процессе сверления нужно сделать не очень резкий уклон, чтобы образовался полноценный путь для отхождения образующегося конденсата.

Фиксация наружного блока

Это наиболее сложная часть работы, так как масса блока может превышать двадцать килограмм. Зачастую приходится монтировать на достаточно большой высоте. С помощью уровня выполнить разметку, перфоратором проделать отверстия нужного диаметра. Вкрутить болты анкерные, прикрутить кронштейны. После этого разрешается монтировать внешний блок. В процессе монтажа понадобится помощь хотя-бы одного человека. Если высота слишком большая, желательно обратиться к альпинистам. Учитывая тот факт, что модуль крепится болтами, желательно поместить под лапки резину, это поможет снизить возможную вибрацию.

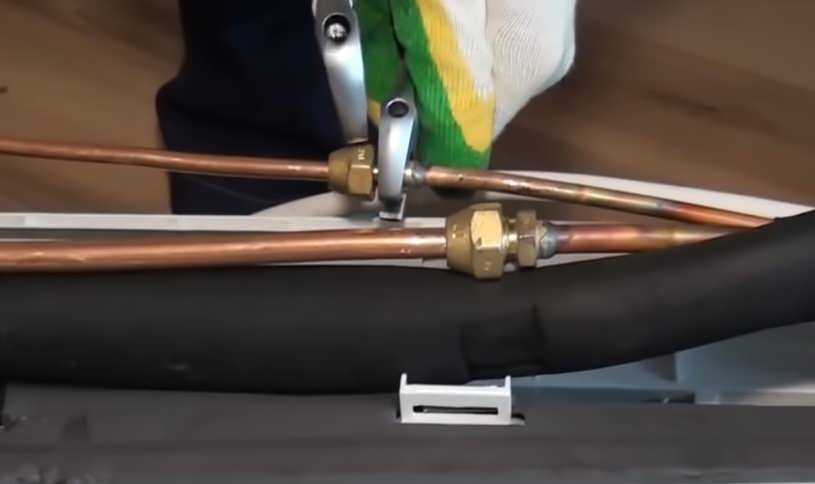

Соединение двух модулей

С клемм наружного модуля снять все защитные крышки из пластика, после этого аккуратно подключить все кабели, идущие от внутреннего блока. Выполнить монтаж трассы сплит-системы, не забыв выполнить теплоизоляцию на трубки. Чтобы в них не попадал мусор, концы можно заклеить армированным скотчем. Хомутами прикрепить трассу к стене, трубки обрезать, но должен оставаться запас в десять сантиметров, на них крепятся накидные гайки. Снять фаску с помощью специального риммера. Накидными гайками прикрепить трубки к штуцерам внешнего и внутреннего блока.  Потом аккуратно прикрепить дренажную трубку, для этого можно взять пластиковые хомуты.

Процедура вакуумирования

Прежде чем запустить фреон, нужно выполнить вакуумирование, используя коллектор, насос. Что касается насоса, то его следует подсоединить к штуцеру через коллектор, включить на полчаса. Этого времени хватит для ликвидации воздуха. Когда насос будет включен, нужно открыть рукоятку, она располагается под манометром. После процедуры перекрыть краник, который расположен на коллекторе, затем можно выключать насос.

Наполнение фреоном

Запустить хладагент можно с помощью ключа-шестигранника, открыв клапан. Заполнив трассу фреоном, шланг откручивают

Важно знать, что в процессе отсоединения шланга, может наблюдаться выброс хладагента, а это чревато повреждением глаз и обморожением рук. Избежать неприятностей помогут перчатки и защитные очки

Штуцер с вентиля откручивать быстро, чтобы не терять фреон. Обмылить возможные места утечки, проверить заглушки.

Убедившись в стопроцентной герметичности, можно выполнить пробный запуск прибора, затем снова проверить соединения.

Инструмент, комплектующие для установки устройства

Оборудование для установки кондиционеров включает в себя целый ряд специализированной техники, позволяющей без труда оснастить блоки необходимыми комплектующими для полноценной работы. Так, может потребоваться трубогиб и труборез – устройства позволяют изменить конфигурацию трубы без сопутствующих повреждений и, не образовывая стружку, так как есть риск попадания её в фильтрующую систему. Манометрическая станция позволяет контролировать уровень давления хладагента. Монтаж и установка кондиционеров включает в себя необходимость контроля герметичности системы перед заправкой фреоном, для этого применяется вакуумметр.


Занимаясь монтажом самостоятельно, необходимо приобрести комплект для установки кондиционера. Сегодня есть готовые наборы, которые включают в себя все нужные детали и элементы для полноценного соединения блоков и настройки их работы без потери эффективности системы. Как правило, туда входят соединительные гайки разных размеров, теплоизоляционный материал и медные трубки, шланг, выполняющий функцию дренажа, а также два кронштейна для монтажа наружного блока. Длина труб и дренажа подбирается с учетом конфигурации помещения, то есть можно выбрать комплектацию, подходящую под индивидуальные требования жилья.

Все расходные материалы для установки кондиционеров выбираются с учетом модели техники. Не следует также экономить на качестве соединительных труб, теплоизоляции, крепежа и фреона, так как от этого напрямую зависит продолжительность работы системы кондиционирования и отсутствие необходимости в ремонте, что может повлечь за собой лишние расходы.

Установка и обслуживание кондиционеров при соблюдении регулярности поможет избежать таких последствий, нужно лишь периодически выполнять чистку системы и следить за уровнем в ней фреона.

Особенности монтажа

В комплекте с кондиционером обычно идёт монтажная пластина, необходимая для крепления внутреннего блока устройства. Схема установки кондиционера предполагает составление небольшого проекта, который определяет точное месторасположение и высоту монтажа внутреннего и наружного блоков, длину и путь прохождения соединительной трассы.

При этом важно соблюсти последовательность действий, для чего создана инструкция по установке кондиционера:

Первым делом монтируется панель на стену в определенном месте, а также на соответствующем уровне. Такие нюансы как раз и определяются на стадии проектирования. Монтажная панель устанавливается с помощью строительного уровня, что позволит получить строго горизонтальную линию. Места креплений помечаются ручкой/маркером, чтобы не потерять из виду точные межосевые расстояния.
Затем в стене нужно пробурить отверстие достаточного размера для прохождения сквозь него трасс. Если под рукой нет соответствующего оборудования, можно постараться вывести соединительные трубы через оконный проём, просверлив отверстия в раме.
Установка и ремонт кондиционеров напрямую связаны между собой: чем точнее и правильнее будут выполнены все работы, тем реже придется вызывать мастера для наладки и ремонта оборудования. Поэтому нужно учесть даже такие нюансы, как наклон отверстия для дренажа, что позволит без труда удалять скопившуюся влагу.

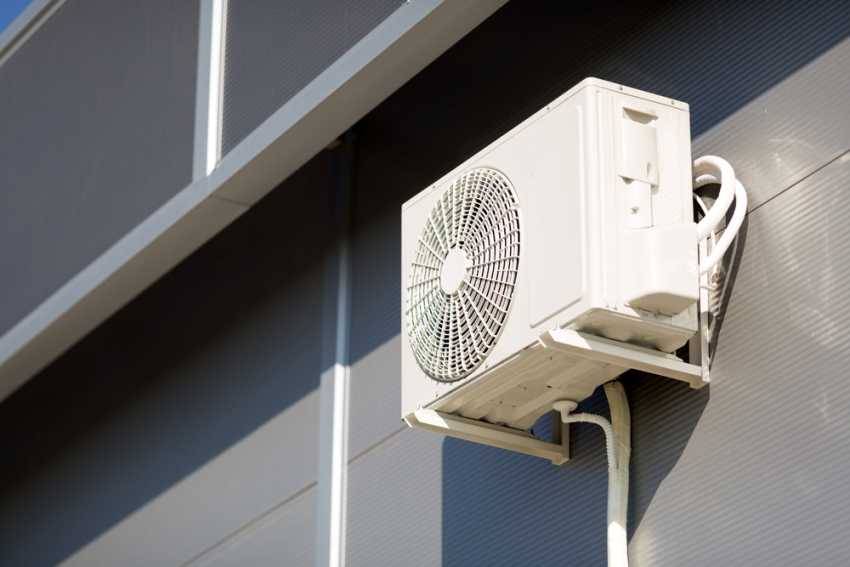

Установка наружного блока кондиционера требует особой внимательности из-за его большого веса. В соответствии с размером устройства к стене крепятся кронштейны

Важно, чтобы толщина металла этих элементов была достаточной, чтобы выдерживать такую нагрузку. Все работы, которые нужно выполнять на этажах выше второго, производятся только монтажниками-высотниками.

Далее осталось развальцевать трубы и закрепить концы трасс к каждому из блоков. Следует отметить, что при бурении отверстия в стене для прокладки труб минимальный диаметр составляет 5 см. В случае, если трассы будут проходить через оконную раму, то сверлится отдельное отверстие для каждой трубы. Таким образом, установка бытовых кондиционеров включает в себя несколько основных шагов и не требует значительных финансовых вложений, если уметь пользоваться инструментом.

Принцип работы кондиционера, сплит-системы

Для формирования общего представления об организации внутреннего устройства, и перед тем устанавливать кондиционер, рекомендуем рассмотреть принцип работы системы. Климатическое устройство состоит из 2-х равноценных блоков – компрессорного и испарительного. Они подключены друг к другу специальными переходниками, патрубками и трубками.

Хладагент под высоким давлением направляется в испарительную часть. Затем происходит расширение фреона, его постепенное закипание и парообразование. Именно этот холодный пар и поглощает теплоту воздуха. Климатическая установка работает с активным образованием водного конденсата, оседающего на специальном радиаторе. На завершающем этапе вода выводится из здания по специальной трубке.

В процессе работы компрессором откачиваются испарения фреона. Давление внутри блока повышается встроенным насосом. Постепенно хладагент под действием температуры из жидкого состояния переходит в парообразное. Плотный «туман» направляется в камеру конденсата для постепенного охлаждения (для этих целей используется небольшой вентилятор) и перехода в жидкое состояние. Затем круг замыкается и процесс зацикливается.

Эффективность и продолжительность функционирования кондиционера дома, а также количество потребляемой прибором электроэнергии определяются интенсивностью эксплуатации агрегата, климатическими особенностями региона. Если в комнате около климатического устройства находится обогреватель, уровень потребляемой электроэнергии увеличивается, что чревато выходом аппарата из строя. Спровоцировать поломку может даже обычная пыль. Комнате предписана регулярная влажная уборка.


Функциональная схема работы климатического прибора

Соединительные муфты и стыки требуют герметизации в обязательном порядке дабы нивелировать вероятность испарения фреона или другого хладагента. Установка внешнего блока кондиционера выполняется таким образом, чтобы по уровню он находился ниже внутренней части агрегата. Наружный узел располагают в затемненном месте, вдали от солнечных лучей.

От соблюдения базовых рекомендаций, указанных выше, зависит комфорт микроклимата в доме и бесперебойное функционирование климатического аппарата.
