Особенности металлических элементов отопления: батарей, труб, радиаторов, экранов

Определение тепловой мощности пластинчатых приборов отопления

Формула для определения тепловой мощности, которую может отдать стальной пластинчатый радиатор отопления, и реальный пример расчета этого параметра, приведены ниже. Чтобы вычислить мощность прибора, достаточно знать коэффициент потерь тепла отапливаемого помещения, площадь комнаты и ее полный объем. В паспорте любого радиатора указана его расчетная мощность при температуре горячей воды в системе 600С. Также в приложенной документации указываются рекомендации по обогреваемой площади для конкретной модели радиатора.

Тепловая отдача (мощность) отопительных приборов зависит от длины корпуса и количества пластин. Стандартная высота радиаторов – 200 мм, количество пластин варьируется. Например, отдача тепла для радиатора с одной трубкой и длиной корпуса 600 мм будет равняться ≈ 347 W. При увеличении длины до 3000 мм теплоотдача увеличится до 1730 W. Но при той же длине корпуса (3000 мм) и увеличении трубок до 4-х теплоотдача будет уже 4179 W, а пир длине корпуса в 1000 мм четыре трубки с теплоносителем дадут 1393 W мощности. Поэтому, какой радиатор лучше купить для конкретного помещения, определяется, исходя из следующих требований:

  1. На обогрев 1 м2 помещения с высотой потолка 3 м нужно израсходовать 100 W;
  2. Для помещения площадью 16 м2 радиатор должен иметь тепловую мощность 1600 W при том, что в помещении обустроено не более одного окна, комната не угловая и потолок имеет высоту не более 3 м. При других начальных условиях вводятся поправочные коэффициенты Kp:
  3. Для двух окон Kp = 1,8 / 1600 х 1,8 = 2880 W;
  4. Для углового помещения Kp =1,8 / 2880 х 1,8 = 5184 W;
  5. Для потолка высотой 2,65 метра Kp =2,65 / 3,0 = 0,88 / 5148 W х 0,88 = 4547 W;
  6. Для ПВХ окна Kp =0,8 / 4547 W х 3637 W.

Стандартное металлопластиковое окно в ширину имеет 1400 мм, поэтому для полноценной преграды холодных потоков воздуха под ним устанавливается радиатор из четырех секций длиной 1400 мм, имеющий мощность 1950 W.


Таблица мощности

Отопительный радиатор работает так:

  1. Под давлением или самотеком теплоноситель движется по трубкам батареи, нагревая их;
  2. Трубки нагревают пластины, приваренные к ним, и вместе конструкция нагревает воздух между элементами радиатора, который поднимается вверх, к потолку помещения;
  3. Холодные воздушные массы под давлением теплого воздуха опускаются вниз, к радиатору, где нагреваются;
  4. Далее цикл повторяется.

То есть, в любых радиаторах теплоносителем обогрев помещения происходит за счет конвекции воздуха.

Пластинчатые радиаторы имеют одну отличительную особенность: из-за небольшого диаметра змеевика по ним в единицу времени проходит недостаточное для обогрева помещения количество теплоносителя, поэтому необходимо или держать температуру в котле постоянно высокой, или устанавливать радиаторы с большим количеством пластин (секций).


Радиаторы большой мощности

Чтобы увеличить КПД пластинчатой батареи отопления, на ее корпус надевают металлическую гофру, которая одновременно выполняет роль защитного кожуха. Гофрированная поверхность увеличивает площадь теплоотдачи, что приводит к увеличению объема теплого воздуха.

В старых моделях пластинчатых радиаторов конвекция (движение) воздуха происходило естественным путем – за счет перемещения теплых и холодных потоков воздуха. Новые модели имеют встроенные электровентиляторы, и поэтому стоит только увеличить температуру теплоносителя без увеличения площади радиатора, чтобы добиться максимально возможной теплоотдачи прибора. То есть, в современных моделях происходит искусственная (принудительная) конвекция.


Пластинчатый радиатор с вентилятором

На сегодняшний день производители предлагают купить радиаторы из следующих материалов и разной конструкции:

  1. Радиатор стальной имеет и трубки, и пластины из стали. Хоть прочность у него высокая, но теплообмен отличается инерционностью;
  2. Радиатор медный имеет увеличенную мощность и теплообмен. Все это сопровождается высокой стоимостью прибора, но, если вы надумали купить его, выбирайте медный змеевик и стальные пластины: так выйдет дешевле, и не скажется на качестве и долговечности радиатора;
  3. Радиатор алюминиевый – самая дешевая модель с минимальной инерцией теплоотдачи, но остывает он так же быстро, как и нагревается. Корпус не такой прочный, как у первых двух моделей, а сам металл поражается коррозией из-за некачественного теплоносителя. Поэтому в центральном отоплении такие приборы лучше не устанавливать.


Радиаторы из разных сплавов

Где их использовать

При проведении декорирования или отделки помещения нередко может возникнуть ситуация, когда установленные старые отопительные приборы не вписываются в новый интерьер и портят его своим видом. Довольно дорого в этом случае обойдется их полная или частичная замена, поэтому были разработаны металлические экраны, позволяющие скрыть неэстетичность таких изделий.

Металлические навесные экраны для батарей отопления помогают скрыть неэстетичность чугунных секций

С их помощью удается перекрыть обзор лицевой поверхности радиатора, верхней и торцевых поверхностей. Однако есть также конструкции, позволяющие создание единых протяженных перекрытий вдоль стен, состоящих из нескольких декоративных экранов для батарей системы отопления, что позволяет их использовать как самостоятельный декоративный элемент.

Почему все-таки было принято применить ограждение для батарей? Связано это с очень высокой температурой теплоносителей в приборах отопления, что особенно может стать опасным в детских садах, административных и учебных зданиях, медкабинетах. Разработанные металлические экраны для радиаторов в этом случае являются обязательными, чтобы исключить случайное прикосновение к их горячей поверхности.

Металлический экран на батарею отопления с отверстиями для свободной циркуляции воздуха

Их особое применение можно обнаружить в помещениях, где есть сложные вводы магистралей, проемов и ниш, вентканалов и других подобных элементов.

Перекрывают полностью или частично такие участки металлические экраны следующих конструкций:

  • в виде плоской панели;
  • с верхней открытой или глухой плоскостью;
  • с боковыми и верхними плоскостями;
  • в виде короба. (См. также статью Короб для труб: особенности.)

Плоский и выпуклый экраны

Виды

Металлические экраны для отопительных приборов изготавливаются с:

  • разными конструктивными элементами;
  • дополнительными конструкциями различного типа;
  • полным или частичным перекрытием в плоскостях;
  • разным оформлением лицевой поверхности.

Не составит труда установить их своими руками.

Конструктивные отличия

  1. Система крепления и решетчатая часть:
Крепеж Он может быть представлен следующей конструкцией:

  • в виде кожуха, который устанавливают непосредственно на радиатор;
  • с касанием батареи и с дополнительными кронштейнами;
  • с некоторым удалением от радиатора на кронштейнах;
  • отдельным элементом с индивидуальным креплением.
Решетка Может быть изготовлена в нескольких вариантах, но чаще всего это:

  • просечные отверстия в листовом металле;
  • отдельная металлическая сетка, закрепленная в кожухе.

При этом последняя может быть в виде плетеной сетки, основу которой представляют отдельные металлические прутья с разными размерами ячеек.

На фото – типы экранов для отопительных приборов

  1. Наличие верхней и торцевых плоскостей, имеющих собственные сетчатые вставки или без них:
    • первая может быть изготовлена в съемном исполнении или выполняться из одного с лицевой панелью листа;
    • вторые изготавливают с учетом подводимых трубопроводов и могут иметь уже готовые места под них или подготовленные отверстия, которые легко сделать.

Некоторые модели позволяют соединить несколько лицевых панелей в единую конструкцию с помощью креплений для торцевых пластин. В этом случае удается изготовить металлический экран для радиаторов большой или нестандартной длины.

Металлические экраны на батареи отопления выпускают различных типоразмеров

Особенности изделий

Экраны для радиаторов из металла, хотя и просты по конструкции, имеют несколько обязательных характеристик. Благодаря этому удается их монтировать на батареи отопления и эксплуатировать длительный срок без изменений параметров.

Рассмотрим эти характеристики детальнее:

  • типоразмер – подбирается по размеру оформляемого отопительного прибора;
  • прочность – обеспечивает сохранение геометрии и положение после небольшой механической нагрузки;
  • термостойкость покрытия – его свойства и цвет не должны меняться под действием высокой температуры;
  • необходимая пропускная способность решетки – после использования металлического экрана инструкция требует, чтобы циркуляция воздуха возле радиатора не снизилась;
  • возможность быстрого демонтажа всей конструкции или ее отдельных частей при проведении ремонтных и профилактических работ.

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

  • муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
  • сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

  • кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
  • специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

  • набор специальных ключей;
  • уплотнители для резьбовых соединений;
  • пакля и резьбовая паста;
  • нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

  1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
  2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
  3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:

Поделитесь полезной статьей:

Как улучшить теплообмен экрана для батареи своими руками

Главная проблема в установке декоративных панелей состоит в том, что нарушается естественная конвекция. Любая решётка, даже с крупной перфорацией, мешает воздуху беспрепятственно проникать к радиатору.

Если панель ещё имеет и столешницу, под ней скапливается горячий воздух, и отопительный прибор в результате больше отапливает наружную стену здания, чем внутреннее пространство помещения

Потери тепла при установке экрана могут составлять до 25%. Что можно сделать в этой ситуации? Первое – установить отражающую плёнку на наружную стену за батареей. Второе – выкрасить внутреннюю часть экрана в чёрный цвет, чтобы он поглощал тепло от батареи, нагревался и отдавал тепловую энергию в комнату. И, наконец, можно улучшить конвекцию с помощью несложного прибора, который легко сделать своими руками:

Изображение Описание

Для изготовления вентиляционного прибора потребуется кулер от компьютера и старая зарядка для телефона.

Найдите или проделайте отверстие в коробе для установки провода.

Протяните провод к выходному отверстию короба. Длина шнура должна быть такой, чтобы можно было дотянуть его до ближайшей розетки.

Соедините провод с проводами кулера

Обратите внимание, что нужно соединить провода соответствующего цвета. После соединения изолируйте скрутки изолентой

Закрепите кулер на решётке таким образом, чтобы он вытягивал воздух изнутри и направлял его наружу

Закрепить кулер можно саморезами или специальным клеем.

Установите решётку, подключите прибор к питанию и проверьте его работу. Если всё правильно, вы почувствуете поступление тёплого воздуха в комнату. Компьютерный кулер практически бесшумен, вы не услышите, как он работает.

Этот несложный механизм в несколько раз увеличит эффективность работы отопительного прибора.

Типы радиаторов из стали, исходя из их конструкционных особенностей

Стальные батареи отопления могут быть двух типов:

  • Трубчатые радиаторы;
  • Панельные радиаторы.

Изготавливаются панельные радиаторы по следующей схеме: панель таких приборов сварена из двух пластин, между этими пластинами происходит циркуляция теплоносителя. Обычно пластины имеют в толщину от 1,2 до 1,5 мм. Для соединения данных пластин используется точечная сварка.

Стальные панельные радиаторы

Среди преимуществ панельных стальных радиаторов можно выделить возможность выбора прибора с наиболее подходящими для вас размерами.

Панельные радиаторы, в свою очередь, могут различаться по способу подключения к отопительной системе. Существует три способа подключения стальных панельных отопительных приборов:

  • Боковое подключение;
  • Нижнее подключение;
  • Универсальное подключение.

Варианты подключения отопительных приборов

В случае нижнего подключения отопительный прибор должен быть оснащен термостатическим вентилем встроенного типа. На этот вентиль можно будет монтировать терморегулятор. Благодаря такому прибору, как терморегулятор, можно поддерживать наиболее удобную для вас температуру.

Более дешевыми считаются металлические батареи отопления с боковым типом подключения. В данном случае можно использовать и естественную циркуляцию теплоносителя в системе отопления. К тому же, такое подключение не такое заметное, как нижнее.

Радиаторы, изготовленные из нескольких панелей, обладают более высокой теплоотдачей. Данная конструкция позволяет передавать тепло только к плоскостям внешнего типа, поэтому к их внутренним поверхностям прибора можно приварить пластины П-образной формы. Благодаря этому можно увеличить поверхность, которая будет отдавать тепло.

Трехпанельные стальные радиаторы

Однако у трехпанельных радиаторов есть и некоторые минусы. В первую очередь, это касается их веса. По весовой категории подобные устройства могут догнать чугунные батареи, которые довольно тяжелые. Кроме того, для такого прибора потребуется больший объем воды, поэтому эффективность терморегулирования значительно снизится. По толщине такие радиаторы обходят даже чугунные приборы, так как в толщину они могут иметь до 160 мм. Еще одним минусом можно назвать тот факт, что внутреннюю область панельного радиатора немного сложнее очистить от грязи.

Трубчатые радиаторы больше всего подходят для строений административного типа или домов с одним или несколькими этажами. Трубчатые радиаторы способны выдержать рабочее давление не более, чем в 8-10 атмосфер. Толщина их стенок варьируется от 1,3 до 1,5мм. В высоту такие устройства могут достигать 300 см. Трубчатые стальные радиаторы, в свою очередь, могут быть таких типов, как секционные или несекционные.

Трубчатые стальные радиаторы отопления

Рабочие характеристики стальных радиаторов отопления

Основателем трубчатого радиатора является Роберт Зендер, и нет ничего удивительного в том, что первая компания, которая занималась производством подобных радиаторов, называлась Zehnder. Изначально радиатор трубчатого типа использовался вовсе не для отопительной системы, а для охлаждения мотора мотоцикла. Через некоторое время такие радиаторы нашли себе применение и в промышленной сфере.

Среди рабочих параметров и характеристик стальных радиаторов можно выделить следующие:

  • Так как для изготовления подобных отопительных приборов используется металл высокого качества, они способны выдержать довольно высокое рабочее давление. Такие радиаторы отопления из нержавеющей стали лучше всего подходят для построек индивидуального характера. В индивидуальной системе отопления не наблюдается такого высокого давления, как в многоэтажных домах, поэтому стальные радиаторы смогут прослужить довольно долгое время. К тому же, такие радиаторы смогут работать без всяких перебоев.
  • Для изготовления таких радиаторов используются несложные технологии, поэтому их розничная цена сравнительно низкая. Исходя из этого показателя, можно выбрать радиатор наиболее подходящий для конкретного помещения.

Изготовление стальных радиаторов отопления

  • Стальные радиаторы обладают довольно хорошей устойчивостью к ударам гидравлического характера. Секции таких радиаторов свариваются без использования различных прокладок, поэтому они обладают такой высокой устойчивостью к повреждениям механического характера.
  • Внешний облик – это самое главное преимущество подобных радиаторов. Железные батареи отопления можно покрасить в любой цвет, который вам больше всего по нраву. Их можно размещать горизонтальным образом, под углом или вертикальным образом. Также можно дополнить количество секций к таким радиаторам. Посредством стальных радиаторов отопления можно обогреть помещение с любой площадью.
  • Стальные радиаторы – это довольно универсальные устройства. Их можно использовать практически с любыми крепежными материалами. Стальные радиаторы обычно продаются в комплекте с крепежными элементами. Благодаря этому их монтаж можно осуществить довольно точно и быстро.

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик. Использование полипропиленовых труб в данном случае категорически запрещается

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

следует брать во внимание разность диаметров труб, изготовленных из различных материалов

Из чего делают решётки на батарею отопления

Для изготовления декоративного экрана для радиаторов отопления используют практически любой материал, важно, чтобы он закрывал неприглядные грани устаревшего оборудования и имел достаточную перфорацию для хорошей теплоотдачи

Можно использовать элементы из металла, плит, стекла или пластика, но если хотите действительно удивить гостей, следует обратить внимание на изделия из бамбука или ротанга. Цена их немного выше популярных аналогов, но, помимо прекрасного внешнего вида, они обладают отличной теплопроводностью и долговечностью

Дерево и металл

Металл – один из самых популярных материалов, для изготовления радиатора используется тонкая листовая сталь. Срок эксплуатации таких изделий зависит от качества краски, предпочтение нужно отдавать порошковой эмали, она защищает от образования коррозии и дольше держится на поверхности. К достоинствам материала относят:

  • долговечность;
  • нагреваясь, металл является дополнительным источником тепла при наличии перфорации;
  • невысокая стоимость.

Можно изготовить экран из кованых решёток – это уникальное изделие украсит любой интерьер. Под ажурной ковкой исходный материал будет виден, поэтому рекомендуется закрыть предварительно радиаторы тонким металлическим перфорированным листом.

Деревянные элементы относят к материалам премиум-класса. Из них выполняют совершенно уникальные изделия, которые подойдут любому стилевому оформлению помещения. Даже из недорогих пород создают интересные композиции, однако, не нужно забывать о перфорации, так как закрытое оборудование будет отдавать тепло соседям.

Ручная ковка –это произведение искусства

Экран на батарею отопления из пластика и стекла

Пластик для радиаторов – материал неоднозначный, важно использовать для батарей термостойкий состав, который способен выдержать температуру нагрева до 70°C. За ним легко ухаживать, он стоит недорого

Однако нужно отметить и негативные стороны материала:

  • низкая теплопроводность;
  • невысокая прочность дешёвых материалов;
  • при повышенных температурах выделяет токсические вещества, поэтому его нельзя устанавливать в детских и жилых комнатах.

Экраны из стекла стали изготавливать всего несколько лет назад. Теплопроводность материала тоже невысокая, но они имеют красивый внешний вид и прекрасно вписываются в любой интерьер. Для батарей используют только прочное закалённое стекло, для декора поверхность можно матировать или наносить интересный рисунок.

Экраны из стекла можно выполнить в разном оформлении

Короб для батареи отопления из МДФ и ХДФ

Декоративные экраны из МДФ и ХДФ− для их изготовления использованы натуральные компоненты, в качестве связующего выступает природный лигнин, поэтому они абсолютно безопасны. ХДФ отличается от МДФ только условиями производства: его прессуют под высоким давлением, в результате получается тонкий материал с более однородной и плотной структурой. Экраны из ХДФ лучше деревянных, так как материал более тонкий, и наличие перфорации отлично проводит тепло. Именно из этого полотна получаются красивые ажурные решётки. Выделяют ряд преимуществ использования МДФ и ХДФ:

  • простой уход;
  • большое разнообразие узоров и оттенков, подобрать можно для любого оформления помещения;
  • простая обработка, не требует дополнительного окрашивания;
  • бюджетная стоимость.

Решётку из МДФ можно подобрать под любой интерьер

Теплоотдача радиаторов

Посредством установки декоративных экранов действительно можно преобразить интерьер помещения до неузнаваемости, но не мешают ли они передаче тепла от радиаторов окружающему воздуху?

Такой отопительный прибор, как радиатор, выделяет два типа тепловой энергии:

  • конвективную,
  • лучевую (характеризуется ИК-излучением).

При низкой температуре теплоносителя (менее 50°С) излучение стремится к нулю, а при повышении температуры до 60°С доля излучения существенно возрастает.

При установке экранов теряется именно этот вид энергии, а при правильном подборе конструкции решетки конвективная составляющая практически не теряется.

Таким образом, установка декоративных решеток приводит к потере лишь части тепловой энергии, которая не бывает задействована в отоплении комнаты. Для индивидуального дома это не играет особой роли, потому как тепло возвращается, но уже в другой комнате. В многоквартирных домах потеря даже части оплаченного по счетчику тепла нежелательна.

Порядок расчета тепловой мощности

Знание тепловой мощности одной секции позволит узнать необходимое их количество, но как вычислить этот параметр.

В данной статье будут рассмотрено несколько вариантов, как сделать необходимые расчеты в зависимости от разных переменных:

Расчет мощности по площади

Разумеется, что подобный метод не может обеспечить абсолютную точность, поскольку:

  • панорамный способ остекления в одну нитку значительно увеличивает потерю тепла по сравнению с тем, когда стена сплошная;
  • несмотря на то, что расположение квартир внутри здания не учитывают, при наличии теплых стен при одинаковом количестве батарей в них будет намного теплее, чем в угловом помещении, имеющем стену, соприкасающуюся с улицей;
  • расчет верен только в том случае, когда высота потолков не превышает 2,5 — 2,7 метра (стандартный параметр для квартир, построенных в советское время). Уточненных вычислений требуют помещения в сталинках, у которых трехметровые потолки. Кроме этого, в начале 20-го века во многих строящихся домах высота потолков достигала 4 — 4,5 метра.

Порядок действий следующий:

  • сначала определяют площадь 3х5=15м²;
  • потом вычисляют требуемую тепловую мощность отопления — 15м² х100Вт х0,7= 1050 ватт. 0,7 – региональный коэффициент;
  • если мощность каждой секции составляет 180 ватт, тогда потребуется 1050: 180 = 5,83 секции. После округления до целых значений получается 6 секций.

Простые вычисления мощности по объему

Поскольку расчет мощности батареи отопления в зависимости от объема воздуха в помещении учитывает высоту потолка, он является более точным. На один кубометр требуется 40 ватт мощности отопительного оборудования.

Расчет производится для той же комнаты в Краснодарском крае при том, что ее построили с высотой потолков, равной 3,1 метра:

  • прежде всего, вычисляют объем помещения 3х5х 3,1 = 46,5 кубометра;
  • радиаторы должны обладать мощностью 46,5х 40 = 1860 ватт, а с учетом регионального коэффициента 1860х0,7 = 1302 ватта или 8 чугунных секций (1302: 180 =7,23).

Уточненные вычисления мощности по объему

Более точный расчет мощности батарей отопления производят c учетом разных переменных:

  • количества окон и дверей. В среднем теплопотери по причине наличия одного окна стандартного размера составляют 100 ватт, а одной двери – 200 ватт;
  • если помещение располагается в углу здания или в его торце, используют коэффициент 1,1 – 1,3, который зависит от толщины стен и материала их изготовления;
  • для частных домовладений применяют коэффициент 1,5, так как в них отмечаются повышенные теплопотери через крышу и пол, поскольку снизу и сверху нет теплых квартир.

Теперь расчет мощности тепла для радиаторов отопления будет выполнен для помещения аналогичного по площади (как в Краснодарском крае), но находящегося в углу частного домовладения в Оймяконе, где средняя температура в январе опускается до — 54 градусов, а температурный минимум за все время наблюдений достигал 82 градусов мороза. Особо неприятный момент заключается в том, что дверь выходит на улицу и имеется окно. Последовательность вычислений такая:

  • поскольку известна базовая мощность, равная 1860 ватт, к ней прибавляют 300 ватт (окно плюс дверь) и получают 2160 ватт;
  • так как дом частный, происходит потеря тепла за счет холодного пола и крыши — 2160х1,5 = 3240 ватт;
  • угол дома вынуждает использовать коэффициент 1,3 и в итоге получится – 3240х1,3 = 4212 ватт;
  • Оймяконский климат требует применения регионального коэффициента, равного 2 — 4212х2 = 8424 ватта.

Если радиаторы будут чугунными, то количество секций должно быть равным 8424: 180 = 46,8, а с округлением – 47. Поскольку длина секции составляет 93 миллиметра, то батарея растянется на 4,4 метра.Видео о стандартах расчетов мощности батарей отопления:

Стальные радиаторы отопления. За и против

Аргументы «за»

  • Благодаря тому, что они обладают довольно простой конструкцией, такие радиаторы прослужат длительный срок. Они обладают довольно высокой прочностью, а толщина из стенок составляет от 1,2 до 1,5 мм.
  • Монтаж стальных радиаторов отопления можно осуществить самостоятельным образом. Для этого не нужно обладать специальными знаниями или уменьем. Если вам необходима инструкция по их монтажу, ее можно без труда найти на веб-странице производителя. Эта инструкция поможет установить отопительный прибор исходя из существующей у вас системы отопления.
  • Железные радиаторы отопления обладают отличными дизайнерскими особенностями. Такое устройство впишется практически в любой интерьер.

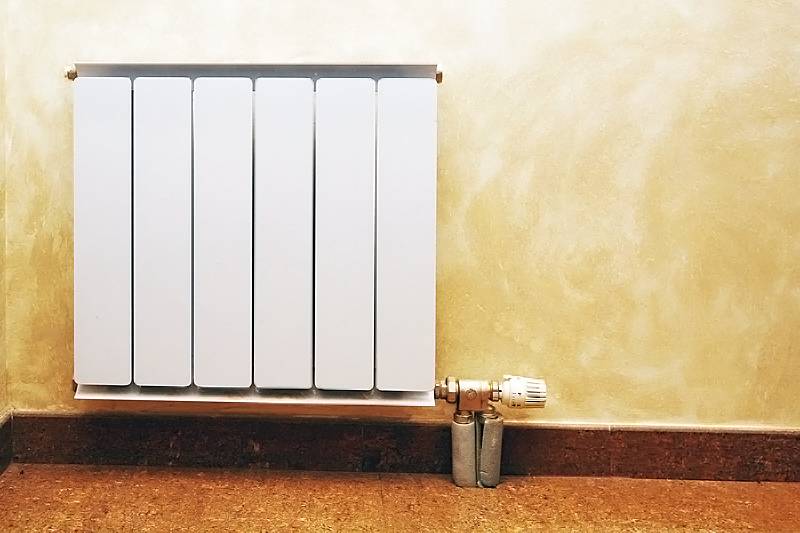

Металлические радиаторы выступают важным элементом в интерьере

Аргументы «против»

  • Самым главным недостатком подобных радиаторов является их низкая устойчивость к влиянию коррозии. Такие радиаторы могут выйти из строя из-за воздействия влаги. По этой причине не рекомендуется их установка в помещении, где наблюдается повышенный уровень влажности. Кроме того, нельзя оставлять без воды систему, в которой установлены стальные радиаторы. Если их оставить без воды всего на несколько недель, они могут выйти из строя.
  • Подобные устройства обладают высокой чувствительностью к гидравлическим ударам в тех местах, где находятся сварные швы.
  • Некоторые радиаторы покрываются на заводах не слишком качественным лакокрасочным покрытием. Если краска невысокого качества, то радиатор потеряет свой первозданный внешний вид уже через несколько лет, так как покрытие начнет шелушиться.

Даже принимая во внимание некоторые недостатки стальных радиаторов отопления, как говорят отзывы, они обладают вполне хорошими параметрами и характеристиками. А если принять во внимание их невысокую стоимость, то такие радиаторы являются вполне оптимальным вариантом для вашей отопительной системы

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
