Классификация по материалу
Выполняются изделия из нескольких материалов.
Электротехническая труба ПВХ – традиционно такая продукция относится к горючей. Однако для электротехнических оболочек используется специальный модифицированный пластик. Добавленные в исходное сырье ингредиенты делают материал негорючим и даже способным погасить небольшой огонь. При пожаре или под сильным нагревом материал плавится, а расплав изолирует поврежденный фрагмент и тем самым препятствует распространению пламени.

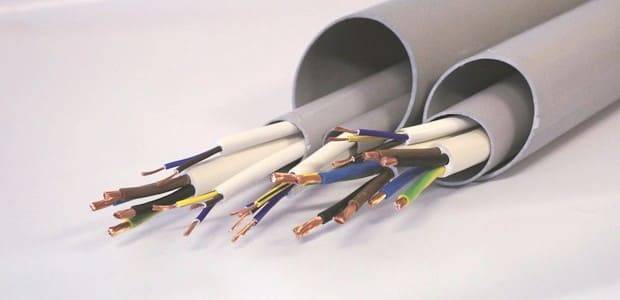

Электротехническая труба ПВХ
Кроме того, ПВХ прекрасно переносит низкие температуры и отличается довольно высокой механической прочностью
ГОСТ разрешает использовать поливинилхлоридный трубопровод при прокладке крупных магистралей, но при этом следует обращать внимание на толщину стенок электротехнической трубы. На фото – защитная оболочка из ПВХ
Электротехническая труба ПНД
Характеристики изделий
Несмотря на все достоинства стальных труб в качестве защитной оболочки для кабелей предпочитают использовать ПВХ- и ПНД-изделия.
Объясняется это огромным количеством преимуществ:
- ни поливинилхлоридные, ни полиэтиленовые изделия не проводят ток. Так что при замыкании провода поражение электрическим током исключается;
- пластик совершено не боится влаги, так что укладка становится возможна во влажных помещениях, под землей и даже под водой;
- материал не боится морозов, поэтому при размещении под землей, например, не нуждается в теплоизоляции;
- поливинилхлоридная гофра очень гибка, так что укладке кабеля ничто не препятствует;
- вес изделия очень невелик даже при большом диаметре. Монтаж прост и не требует больших затрат;
- не требуется защита от коррозии или заземление.

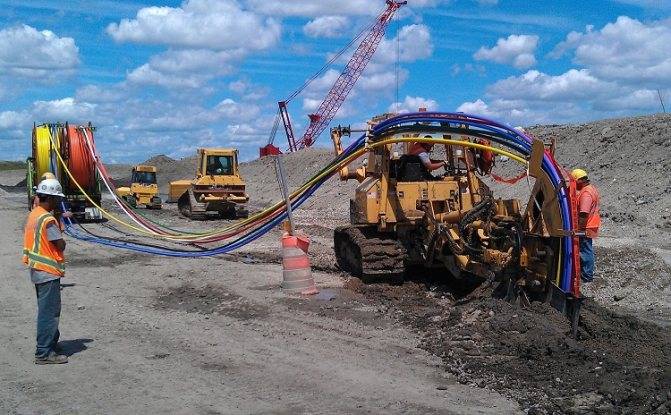

Электротехническая труба для укладки под землю
Свойства ПВХ- и ПНД-трубопровода регламентирует ГОСТ 50827-95. По ГОСТ допускается укладка и использование изделий в температурном диапазоне от -25 до +60 С. При этом огнестойкость гарантируется до температуры +650 С.
В чем разница между трубами ПНД и ПВХ и что лучше?
Пластиковые трубы широко применяются в строительстве. Они успешно заменяют чугунные и стальные за счет долговечности и меньшей стоимости. Существуют две основные разновидности, трубы ПНД и ПВХ. Между ними много общего, что приводит строителей в заблуждение. Оно приводит к авариям на коммунальных сетях из-за неправильного использования. Этого можно избежать, если иметь общее представление о том, что собой представляют эти трубы, где используются, какая между ними разница.

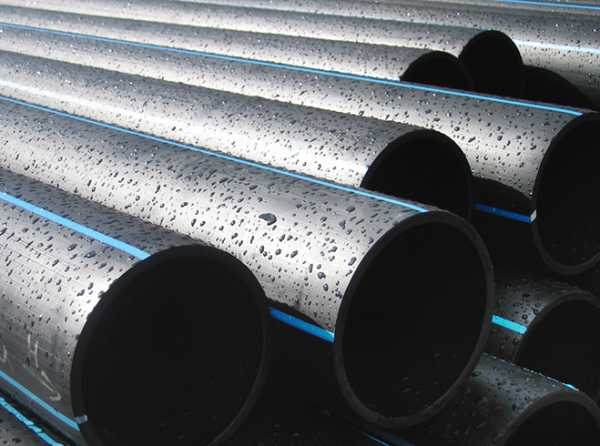

Трубы ПНД
Состоят из полиэтилена низкой плотности. Он получается при полимеризации газообразного этилена, представляющего собой органическое химическое соединение. В результате реакции при определенных условиях, его молекулы образуют длинные полимерные цепочки, образующие материал с уникальными характеристиками.
ПНД получается по такой же схеме, только в условиях более низкого давление, при температуре 120-150 ⁰С. Реакция может протекать в газообразной среде, в растворе, суспензии. Полиэтилен отделяется от других фракций сначала в испарителе, затем поступает в сепаратор.
Затем пластичное сырье разного цвета направляется в гранулятор или сушильную камеру с мельницей. Готовые гранулы или порошок выдерживаются при температуре 18-20 ⁰С и расфасовываются в тару или направляются в бункер экструдера.
Поступая небольшими порциями в рабочий цилиндр, полиэтилен нагревается, превращаясь в пластическую массу. Она под давлением проталкивается через головку экструдера и принимает форму трубы. Полученный полуфабрикат определенной длины, попадает в вакуумную камеру, где заготовка прижимается к калибровочной форме, принимает стандартную форму и охлаждается в холодильной камере. Готовые трубы обрезаются на стандартную длину, поступают на склад готовой продукции.
Технические характеристики:
- Эксплуатируются при температуре от 0 до +40 ⁰С. Расплавляются при +1,+ 120 ⁰С.
- Выдерживают давление 16-20 атм.
- Не выделяют вредных в транспортируемые жидкости.
- Не поддаются коррозии, не гниют.
- Полноценные диэлектрики.
- Гладкая внутренняя поверхность не засоряется механическими примесями.
- При транспортировке жидкостей не шумят.
- Реальный срок эксплуатации 50-80 лет.
Трубы ПВХ
Путем электролиза каменной соли получают хлор, а при возгонке нефти выделяется этилен. Эти вещества, вступая в реакцию, образуют дихлорэтан. При определенных условиях этот материал переходит в винилхлорид, который при полимеризации, превращается в поливинилхлорид в виде гранул.
Технология производства труб, основана на экструзии через фильеры пластической массы, в которую добавляют катализаторы, ингибиторы, стабилизаторы, пластификаторы, красители. Они придают изделиям особые свойства.
Технические характеристики:
- Используются при температуре от 0 до +40 ⁰С.
- Выдерживают давление до 16 атм.
- Гладкая внутренняя поверхность исключает образование отложений.
- Высокая жесткость ПВХ позволяет изготавливать канализационные трубы большого диаметра.
- Плотность 1.3-1.43 кс/см3.
- Имеют небольшой вес, что облегчает монтаж.
- Не подвергаются термическим деформациям.
- Устойчивые к агрессивным химическим соединениям.
- Становятся хрупкими при минусовых температурах.
- Изменяют качество транспортируемых жидкостей.
Что общего
Оба вида труб выдерживают большое давление, имеют длительный срок эксплуатации, сопротивляются воздействию агрессивных веществ, небольшой вес облегчает монтаж. Гладкая внутренняя поверхность исключает засорение. Отсутствуют температурные деформации. Имеют невысокую стоимость по сравнению со стальными.
Различия
- Трубы ПВХ нельзя эксплуатировать при отрицательных температурах, так как они становятся жесткими. ПНД легко переносит резкие колебания температуры без деформаций.
- Трубы ПВХ имеют раструб, что значительно облегчает монтаж. ПНД свариваются, что несколько усложняет монтажные работы.
- Полиэтилен низкого давления проявляет устойчивость к ударным нагрузкам, поэтому по таким трубопроводам можно транспортировать сыпучие вещества.
- ПНД можно использовать для трубопроводов питьевой воды. ПВХ выделяет вредные вещества в транспортируемые жидкости, поэтому применяются только для канализационных трубопроводов.
- Трубы ПНД гнутся, легко режутся, свариваются, выдерживают линейные температурные деформации.
Характеристики электротехнических ПВХ труб
Электротехническая труба изготавливается из самозатухающего поливинилхлорида и полиэтилена высокого и низкого давления. Эти материалы наделены техническими характеристиками, позволяющими монтировать трубы этого типа для создания кабеленесущих систем. Помимо этого труба ПВХ электротехническая служит дополнительным слоем изоляции для кабеля, обеспечивает пожароустойчивость и защиту проводки от механических повреждений.
Достоинства
Трубы из ПВХ обладают рядом неоспоримых достоинств:
- долговечны: обладают изначальной прочностью, не подвержены коррозии, устойчивы к влажной и агрессивным средам, к ультрафиолетовому излучению;
- гигиеничны и экологичны;
- удобны в монтаже: легкие, легко пилятся, склеиваются, спаиваются;
- обладают малым коэффициентом деформации;
- не несут существенной нагрузки на конструкции;
- обеспечивают (при наличии соответствующих аксессуаров) полную герметичность, при которой кабель надежно защищен от проникновения пыли и влаги;
- практичны: у них низкая цена, в процессе эксплуатации не требуется их окрашивание и другое обслуживание.
Принцип укладки кабелей в штробе
Кроме того, монтаж кабеля с их применением производится быстро и качественно, этому способствует отсутствие шероховатостей на внутренней стенке трубы. Такие системы практичны в эксплуатации, поскольку замена электропроводки в них производится без необходимости вскрытия траншеи и демонтажа перекрытия.
Благодаря этим качествам трубы из ПВХ для прокладки кабеля не имеют на сегодняшний день альтернативы. Они являются незаменимым компонентом систем электрообеспечения и успешно используются при возведении объектов жилого, промышленного и административного назначения.
Труба ПВХ электротехническая – негорючая, она обладает самой высокой категорией по пожарной безопасности среди полимерных аналогов.
Разновидности
Электротехнические трубы из ПВХ принято делить на две основные категории:
- гладкие жесткие (гладкостенные);
- гофрированные (гибкие гофротрубы).
Жесткая труба ПВХ для кабеля применяется в основном вне строительных конструкций, гофротруба – при прокладке систем электрообеспечения внутри перекрытий (под штукатуркой, в стяжке пола и т.д).
Также их классификация определяется согласно ГОСТ 18599-83, который выделяет 4 категории электротехнических труб:
- Т – тяжелые;
- С – средние;
- СЛ – средне-легкие;
- Н – нестандартные.
Они могут выпускаться с разным диаметром: 8 ÷ 250 мм; с разной толщиной стенок и в разном цвете.
Гладкие и гофрированные электротехнические трубы ПВХ разных цветов
Особого внимания заслуживает гофрированная труба ПВХ с зондом для протяжки кабеля. Преимущественной особенностью этой модели является наличие специальной жесткой стальной проволоки, многократно облегчающей процесс монтажа провода внутри кабеленесущей системы.
К несущим плоскостям гофротруба крепится с помощью специальных защелок-клипс, которые легко открепляются при необходимости изменения направления кабелей или перенесения части проводки в другое место.
Гофротруба труба ПВХ с протяжкой для прокладки кабеля
Преимущества труб ПВХ для прокладки электросетей
В качестве барьера между электросетью и окружающей средой используют кожухи, в роли которых выступают специальные электротехнические металлические и пластиковые трубы.
Одним из вариантов такого кожуха является электротехническая труба из поливинилхлорида, обладающая множеством достоинств:
- низкая стоимость,
- влаго– и газонепроницаемость,
- неподверженность коррозии,
- низкая горючесть,
- абсолютная электроизоляция,
- устойчивость к низким температурам и перепадам температур,
- широкий типоразмерный ряд,
- наличие жестких и гибких вариантов исполнения,
- малый вес,
- простота монтажа,
- долговечность.
Кожух из ПВХ, благодаря перечисленным качествам, можно использовать при оборудовании сетей электроснабжения в помещениях и на улице. При этом монтаж выполняется легко даже без опыта соответствующих работ, а готовый защитный трубопровод не нуждается в заземлении, но защитит и кабели от повреждений, и окружающие предметы от воспламенения, а людей от электроудара.
Какие кабели разрешается использовать?
По ГОСТу под землёй разрешается прокладывать кабельную проводку, которая обладает определёнными техническими характеристиками. Желательным параметром для проводки кабеля в траншее без использования труб является наличие так называемой брони. Бронированные кабели, кроме всего прочего, должны обладать и высокими показателями гидроизоляции. Прокладка таких кабелей может проводиться и без защитных труб, однако, стоимость на них выше, чем на бюджетные варианты, которые монтируют в трубной коммуникации.
Для прокладки подземным способом используются специализированные виды кабелей
Рассмотрим основные виды кабелей, которые разрешается проводить в почве без защитных труб:
- АВБбШв. Бронированный кабель, внутри которого проведены жилы из алюминия. Броня представлена двумя слоями оцинкованной стали, покрытой сверху изоляционным слоем;
- ВБбШв. Такой кабель отличается от предыдущего только материалом, из которого выполнены жилы — имеет медную начинку. По остальным техническим характеристикам ВБбШв похож на АВБбШв. Оба эти типа рекомендуют использовать для проводки электричества на дачных участках. Также их свойства позволяют исключить использование защитных труб.
- ПвБШв. Такой кабель также является бронированной разновидностью, однако, в отличие от предыдущих двух видов, изоляционный материал изделия представлен сшитым полиэтиленом. Данный материал обладает высокими прочностными характеристиками, поэтому идеально подходит для прокладки под землёй, но и стоимость его выше. ПвБШв часто эксплуатируется в тяжёлых климатических условиях.
Кроме этого, для подземной проводки подойдут и другие варианты изделий: ААШп, ААШв, ААБ2л и т. д. Такие модели кабельной продукции разрешается эксплуатировать в почве, которая имеет нормальную кислотность.
Для почвы, в состав которой входят активные химические вещества различной природы (солончаки, болота), отлично подойдут следующие модели кабелей: ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и т. д.
Прокладка простого кабеля в защитной трубе будет дешевле использования бронированных проводов
В совокупности с защитными трубами, бронированные кабели обеспечивают высокие показатели надёжности коммуникации и отличаются долгим сроком службы. Но не у каждого хозяина хватит средств, чтобы оборудовать такую проводку. И уж тем более, наименее выгодным вариантом является использование бронированных кабелей и труб. В таком случае используют более дешёвую кабельную продукцию, прокладываемую в трубах.
Кабель, используемый для монтажа в трубах под землёй, как правило, имеет специальную маркировку — СИП (самонесущий изолированный провод). Подобную разновидность кабеля разрешается использовать при прокладке траншейным методом только в совокупности с защитной трубой.
Прокладка кабеля в гофре: разновидности гибких изделий
На данный момент защитный полимерный рукав выпускается для разных строительных потребностей, включая канализационную гофру и защиту для кабеля разного напряжения. В зависимости от свойств полимера и размера гофры для кабеля специалисты рекомендуют применять ее для разных типов проводки:
- для силового кабеля;
- для слаботочных сетей (телефоны, телевизионный и компьютерный UTP провод).
Защитная гофра, в соответствии с назначением, выпускается не только в полимерном, но и в металлическом исполнении. Гибкие трубные изделия отличаются материалом, цветом и конструктивным исполнением (например, есть двойная гофра). Внутри изделия протягивают кабель, нередко даже не один – все зависит от условий работы и типа проводки:
скрытой внутренней;
Гофрированные трубы различаются по материалу изготовления, размерам и другим техническим характеристикам
- наружной;
- подземной.
Существует другой тип классификации изделий – по степени прочности:
- легкие трубы;
- тяжелые;
- сверхтяжелые.
По степени прочности различается гофра: легкая, тяжелая и сверхтяжелая
Легкая гофра применяется для скрытого монтажа внутри здания (чувствительна к ультрафиолету). Тяжелые и плотные гофрированные изделия выпускаются для укладки под землей (отличаются повышенной стойкостью к давлению).
Для удобства определения назначения используется условное цветовое обозначение, что отражено в таблице:
№ п/п | Цвет гофры | Сфера применения |
1. | Серый | Стандартный электропровод |
2. | Белый | Компьютерные сети, интернет |
3. | Зеленый | Телефонный или другой слаботочный кабель |
4. | Красный | Внешний силовой электрокабель |
5. | Синий | В системе «теплый пол» и гибких водогонах |
6. | Желтый | Нужды газоснабжения |
7. | Гофра черная и коричневая | Изолированные провода бытовой техники и других электроприборов |
Это общий промышленно-строительный стандарт, но его не всегда придерживаются, особенно если в остатке после большого объема работ наблюдается небольшой запас изделия в бухтах.
Как осуществляется прокладка кабеля в гофре и демонтаж, нужен ли зонд
До появления защитных гибких труб из ПВХ для электротехнических систем кабель напрямую замуровывали в углубление в стене. Монтаж осложнялся тем, что открытые концы прикручивались к шине или другой опоре, пропускаемой в отрезке металлической трубы. При аварийных ситуациях или неполадках кабель извлекали из-под штукатурки (с риском повреждения).
В большинстве случаев производители изготавливают гофротрубу с протяжкой для простоты прокладки электрических сетей
При внимательном изучении линейки современных предложений в данной области применения становится очевидно, что продается обычная полая гофра и изделие с внутренним зондом. Его нередко называют «протяжкой» – и в этом его назначение.
Зонд, если он предусмотрен, всегда виден внутри полимерных трубок. Это толстая металлическая проволока, расположенная внутри по всей длине. Защитную оболочку для проводки режут вместе с зондом по мере надобности.
Пользоваться протяжкой очень просто: зацепив провод концом зонда, кабель протягивают через всю длину полимерной трубки. Зонд – гарантия удобства заполнения трубки электрокабелем. Простейшее инженерное решение подтверждает поговорку о том, что все гениальное – просто. Только осуществив протягивание электрокабеля внутри гофры на большую длину, можно оценить простоту и мудрость данного решения.
Гофра очень гибкая, но при этом имеет ребра жесткости — защита кабеля от механических повреждений
На незначительных по размеру отрезках гофрированных трубок (например, когда есть потребность в изоляции соединения проводов) зондом не пользуются.
Удобство применения гофры состоит еще и в том, что защита кабеля производится без специальных инструментов и не требует особых усилий. Понадобятся только внутренний зонд и инструмент для нарезки, после чего кабель укладывается в подготовленные бороздки (штробы).
При демонтаже старого контура электропроводки гофрированный рукав необязательно извлекать из канавки под штукатуркой. После извлечения проводов из изолирующей полости зонд больше не потребуется. Гофра, скрытая в штробе, может в ней оставаться, что исключит необходимость делать ремонт. Достаточно извлечь нужный кусок электрокабеля, потянув за его конец. Пустую гофру рекомендуется залить по краям пеной.
При демонтаже старой электропроводки гофрированную трубу необязательно извлекать из-под штукатурки
Пластиковые или металлические? — вот в чем вопрос
Выбор зависит от того, какую проводку и в каких условиях Вы планируете выполнять. И также требует опираться на нормативы, прописанные в ПУЭ. Но это общие слова, потому сразу перейду к конкретике.
Металлические трубы практически не применяются в электромонтаже
И это первое, что Вам нужно знать. Трубы из нержавеющей или оцинкованной стали, алюминия, латуни в продаже встречаются все реже, они становятся гораздо менее востребованы и уходят в прошлое. В основном из-за невозможности конкурировать по стоимости с пластиковыми аналогами при тех же примерно эксплуатационных характеристиках.
Где не обойтись без металлорукавов, так это при монтаже электросетей в пожароопасных зонах: как внутри, так и вне помещений (ПУЭ, глава 7.4 «Электроустановки в пожароопасных зонах»).
В деревянном здании для электромонтажа требуется оцинкованный металлорукав
В работе трудоемко, по финансам затратно, но при организации электропроводки в доме из древесины «игра стоит свеч» – а точнее, дорогого стоит ваше спокойствие.
То есть, металлорукав более чем оправдан при монтаже кабеля в деревянных домах, складах, в производственных помещениях, где повышенный риск возгорания. А вот полиэтилен, как горючий материал, категорически не рекомендуется. Зато рекомендуется в большинстве других ситуаций.
Подробнее о преимуществах пластиковых труб
Чаще всего для их производства применяют ПВХ (поливинилхлорид), полипропилен, ПНД и ПВД (полиэтилен низкого или высокого давления соответственно), полиамид (самый высокий уровень устойчивости и цены). Производятся в двух типах — жесткие и гофрированные. Преимущества пластиковых систем:
- живучесть (при правильной эксплуатации до 30-50 лет),
- легкость самой конструкции, а также простота монтажа,
- механическая прочность,
- устойчивость к коррозии,
- широчайший ассортимент размеров и крепежных аксессуаров.
Для простоты понимания, где и какие трубы целесообразны, распределим их по сфере применения.
Стойкость к горению — обязательное качество для электромонтажа внутри помещений
Гладкая труба из ПВХ
В основном для проводки внутри зданий прокладывают гофрированные и гладкие трубы из ПВХ (поливинилхлорида). Главное достоинство такого материала в том, что он не поддерживает горение. В том числе за счет герметизации с применением муфт в процессе монтажа. Горение невозможно там, где нет поступления кислорода.
Однако, ПВХ быстро разрушается и трескается под воздействием солнечных лучей, потому не применяется при внешних монтажных работах. А что применяется? Смотрите ниже.
Наружная электропроводка требует иных решений
Здесь не обойтись без труб из полиэтилена низкого давления (ПНД) или полиамида. Это материалы, устойчивые к морозам, влаге, агрессивным веществам и ультрафиолетовому излучению. Они защищают кабель при прокладывании от повреждений, выполняют функцию защиты от возгорания.
Гофра из ПНД с зондом для протяжки
Визуально подходящие для наружного размещения трубы производят в черном цвете, как минимально восприимчивом к разрушительному воздействию ультрафиолета.
А если закладывать в землю?
При закладывании в траншею лучше всего полиэтиленовая (опять-таки ПНД), причем двустенная (двухслойная). Зачем двустенная? Наружная гофра помогает достичь высокой прочности и способности выдерживать высокие нагрузки, а внутренняя ровная поверхность обеспечивает быструю и легкую протяжку кабеля по всей длине.
Двустенная защитная красная гофра в бухте
Часто трубы для закладки в землю выполняют в оранжевом или красном цвете, что не лишено смысла. Яркий цвет бросается в глаза и дает понять — здесь проложен кабель в трубах, не копать и не бурить!
В продаже встречается два вида: не армированные и армированные (более прочные, так как в их конструкции применяется стальная проволока). Вторые закладывают на участках с потенциально высокими нагрузками на сжатие. Что касается диаметров, при монтаже на коттеджных и дачных участках зачастую достаточно диаметра 40-50 мм, а для промышленных объектов вплоть до 200 мм.
Для удобства и наглядности соберу рекомендации в виде таблицы
Рекомендованные материалы труб в зависимости от способа электромонтажа
А вообще без трубы можно? Можно (конкретные условия читайте в ПУЭ), особенно если прокладывать в траншеях бронированные кабели с высокими гидроизоляционными характеристиками. НО нерационально: прокладывание простого кабеля в защитной трубе обойдется дешевле, чем спец бронированных марок.
Характеристики электротехнических ПВХ труб
Электротехническая труба изготавливается из самозатухающего поливинилхлорида и полиэтилена высокого и низкого давления. Эти материалы наделены техническими характеристиками, позволяющими монтировать трубы этого типа для создания кабеленесущих систем. Помимо этого труба ПВХ электротехническая служит дополнительным слоем изоляции для кабеля, обеспечивает пожароустойчивость и защиту проводки от механических повреждений.
Достоинства
Трубы из ПВХ обладают рядом неоспоримых достоинств:
- долговечны: обладают изначальной прочностью, не подвержены коррозии, устойчивы к влажной и агрессивным средам, к ультрафиолетовому излучению;
- гигиеничны и экологичны;
- удобны в монтаже: легкие, легко пилятся, склеиваются, спаиваются;
- обладают малым коэффициентом деформации;
- не несут существенной нагрузки на конструкции;
- обеспечивают (при наличии соответствующих аксессуаров) полную герметичность, при которой кабель надежно защищен от проникновения пыли и влаги;
- практичны: у них низкая цена, в процессе эксплуатации не требуется их окрашивание и другое обслуживание.
Принцип укладки кабелей в штробе
Кроме того, монтаж кабеля с их применением производится быстро и качественно, этому способствует отсутствие шероховатостей на внутренней стенке трубы. Такие системы практичны в эксплуатации, поскольку замена электропроводки в них производится без необходимости вскрытия траншеи и демонтажа перекрытия.
Благодаря этим качествам трубы из ПВХ для прокладки кабеля не имеют на сегодняшний день альтернативы. Они являются незаменимым компонентом систем электрообеспечения и успешно используются при возведении объектов жилого, промышленного и административного назначения.
Разновидности
Электротехнические трубы из ПВХ принято делить на две основные категории:
- гладкие жесткие (гладкостенные);
- гофрированные (гибкие гофротрубы).
Жесткая труба ПВХ для кабеля применяется в основном вне строительных конструкций, гофротруба – при прокладке систем электрообеспечения внутри перекрытий (под штукатуркой, в стяжке пола и т.д).
Также их классификация определяется согласно ГОСТ 18599-83, который выделяет 4 категории электротехнических труб:
- Т – тяжелые;
- С – средние;
- СЛ – средне-легкие;
- Н – нестандартные.
Они могут выпускаться с разным диаметром: 8 ÷ 250 мм; с разной толщиной стенок и в разном цвете.
Гладкие и гофрированные электротехнические трубы ПВХ разных цветов
Особого внимания заслуживает гофрированная труба ПВХ с зондом для протяжки кабеля. Преимущественной особенностью этой модели является наличие специальной жесткой стальной проволоки, многократно облегчающей процесс монтажа провода внутри кабеленесущей системы.
К несущим плоскостям гофротруба крепится с помощью специальных защелок-клипс, которые легко открепляются при необходимости изменения направления кабелей или перенесения части проводки в другое место.
Некоторые правила монтажа
Перед монтажом кабельной трассы из металлических тонкостенных труб для электропроводки, следует ознакомиться с такими правилами:
концы каждого отрезка изделий нуждаются в предварительной очистке от заусенцев и раззенковке;
максимально допустимый угол изгиба стального канала составляет 90 градусов;
существует ограничение на длину отрезков: до 10 метров в случае прямой трубы, до 5 метров – при наличии 2 изгибов;
выполняя изгиб, важно следить за целостностью поперечного сечения изделия;
металлический канал должен выполняться как часть СУП (системы уравнивания потенциалов).
В случае невозможности выполнения условия по выбору длины труб, согласно правилам, требуется установка протяжной коробки без дополнительных стыков.
Физическая суть СУП состоит в необходимости соединения всех проводящих частей в единую систему так, чтобы минимизировать либо вовсе исключить разность потенциалов между ними. Для этого в нее должны быть включены:
- заземляющее устройство;
- главная (Г) заземляющая (З) шина (Ш), смонтированная в щите (Щ) учета (У) электроэнергии (Э) либо вводном щите;
- все элементы из металла конструкции постройки.
Если придерживаться указанных правил, то можно существенно облегчить монтаж и замену электропроводки.
Правила установки ПВХ трубок для электропроводки своими руками
Прокладка электрической сети начинается со схемы размещения розеток, автоматов, светильников, выключателей, мест подсоединения стационарного электрического оборудования (плиты, бойлера, электродуховки). Все линии электроснабжения должны проходить или вертикально, или горизонтально, на расстоянии 20 см от потолка, пола, двери, в местах разветвления должны быть установлены распределительные коробки.
Независимо от способа монтажа проводки (за фальшстеной, в штрабах) должен быть доступ коробкам. Соединять провода допускается только в распределительных коробках и ни в коем случае не внутри трубы-оболочки.
При монтаже труб для заливки в стяжку или бетонную стену необходимо сначала надежно закрепить конструкцию при помощи металлических хомутов. При монтаже трубопровода в штрабе в кирпичную стену можно закреплять ее быстросхватывающимся гипсом (алебастром), а затем заштукатурить.
Для монтажа трубной оболочки под открытым небом применяют металлические хомуты, внутри здания – пластмассовые клипсы.
При монтаже любые трубки должны входить в отверстие коробок, розеток, выключателей, не допускаются зазоры между коробкой и трубой.
Во влажных помещениях, на улице и в грунте для монтажа электропроводки применяют герметичные трубы. На стыках труб и распределительных коробок применяют специальные уплотнения (можно дополнительно промазать герметиком, например, силиконом). При открытой прокладке коммуникаций в сухих помещениях использование уплотнений не обязательно.
Если электропроводка монтируется возле системы отопления, то при пересечении расстояние от отопления должна быть не меньше 5 см, а если трубы проходят параллельно, то расстояние должно быть не меньше 10 см.
Нельзя изгибать трубы с маленьким радиусом поворота, при гибке нужно соблюдать нормативный радиус и пользоваться трубогибом или шаблонами. На месте изгиба не должно быть трещин, складок, заломов.
Необходимые инструменты и материалы
Инструменты, необходимые для выполнения работ с гофрорукавом:
- Болгарка с отрезным диском.
- Перфоратор.
- Дрель и шуруповерт.
- Ножницы по металлу.
- Строительный нож.
Материалы:
- Гофрорукав.
- Клипсы или хомуты.
- Дюбеля.
- Распределительные коробки, коробки для розеток и выключателей.
- Изолента, скотч.
- Уплотнительные прокладки, герметик.
- Возможно, жесткая тонкая проволока или специальная протяжка.
Технология монтажа
Технология монтажа достаточно проста:
- Нарезать трубы или гофру на куски нужной длины, при нарезке гофры надо проследить за тем, чтобы зонд не ушел внутрь трубы.
- Надежно прикрепить к зонду кабель с помощью скотча или изоленты. Загнутый кончик зонда необходимо необходимо откусить, иначе при втягивании кабеля он повредит внутреннюю поверхность гофры.
- Втянуть кабель в трубку. Если втягивается несколько проводов, необходимо несколько раз скрепить их изолентой.
- Разметить место прокладки кабеля в кожухе и места креплений.
- При необходимости пробить штрабу, закрепить трубку с помощью хомутов, клипс, алебастра. Крепления должны устанавливаться с интервалом не менее 50 см и обязательно – вблизи коробок, на расстоянии не более 20 см. Заливать систему можно только после надежного закрепления трубопроводов.
- Смонтировать коробки, тройники, отводы, соединить с трубами, загерметизировать при необходимости (установить уплотнения, смазать силиконом).
Особенности монтажа гофротрубы
У гофротрубы очень большая гибкость – после монтажа она будет чуть провисать, необходимо часто располагать клипсы или хомуты. Нельзя сильно натягивать гофру при монтаже – это ослабляет ее прочность. При монтаже за гипсокартоном или другими облицовочными материалами нельзя прокладывать гофру по косой – только по вертикали и горизонтали. Можно крепить гофрорукав к конструкциям каркаса для облицовки. Нельзя прокладывать гофру через острые углу на конструкциях –она быстро повредится.
Почему водопроводные трубы не подходят для кабеля
Возможно, Вы неоднократно видели, как прокладку кабеля (например, до распределительного щитка частного коттеджа) выполняют в земле с помощью труб для технической воды. Так вот, это далеко не самое лучшее решение.
Полиэтиленовые трубы для технической воды — не целесообразны с точки зрения безопасности и экономии
Правда в том, что водопроводные трубы, если они без воды, очень резво горят (когда применяются как положено, с водой, то, ясное дело, не горят). Сразу основательный аргумент «против». В принципе, прокладывать кабель в водопроводных трубах можно, но только если вся конструкция закапывается под землю. В этом случае там нет кислорода, значит, нет и опасности горения.
А что до механической защиты? Здесь тоже большой вопрос. Электротехнические трубы для кабеля рассчитаны на то, что должны выдерживать нагрузку извне в виде сдавливания. А водопроводные держат напор воды изнутри, потому их производят стойкими на распор — это совершенно разная специфика и, соответственно, конструкция.
Надо также отметить экономическую нецелесообразность такого метода. Дело в том, что стоимость напорных водопроводных труб выше, чем электромонтажных.
В общем и целом, водопроводные трубы для проводки не используют потому, что:
- они дороже
- они горючие.
Но уж если в наличии есть лишний десяток метров водопроводной — до ближайшей хозяйственной постройки на дачном участке можете закопать ее с кабелем. Но электромонтажная все-равно на порядок лучше для прокладывания в земле, потому что укреплена именно от процесса сдавливания снаружи.
Не нуждаетесь в таком сомнительном компромиссе? Тогда придется выбирать из изначально предназначенных вариантов, чтобы проложить кабель в трубах.
