Устройство расширительного бака мембранного типа

Как правильно выбрать мембранный расширительный бак?

Чтобы отопительная система работала стабильно, бак для нее нужно выбрать на основании расчетов. Правильное давление не сможет образоваться, если резервуар окажется больше, чем нужно; а если он будет меньше, то не вместит в себя излишки жидкости, что чревато аварией.

Для полноценной работы изделия нужно не только грамотно подобрать его объем, но учесть и другие характеристики

Особое внимание следует обратить на такие факторы:

  • мембрана должна быть устойчивой к предельным показателям температуры и давления или их перепадам;
  • модель должна соответствовать санитарным и гигиеническим нормам;
  • способ монтажа бака.

Российский рынок предлагает большое количество расширительных баков российского и зарубежного производства, которые различаются по стоимости. Не следует приобретать самые дешевые модели – такая цена может быть обусловлена использованием при производстве низкокачественных материалов. Отечественные баки стоят дешевле иностранных аналогов, однако не уступают им по эксплуатационным характеристикам.

Основной характеристикой, на которую следует ориентироваться при покупке бака-расширителя, является его объем. Стандартной рекомендацией является следующая: выбирать изделие, размер которого составляет 10% от общего объема теплоносителя в отопительной системе. Поскольку коэффициент теплового расширения теплоносителя даже при высоком нагреве не может быть выше 0,08, такого объема гидроаккумулятора будет вполне достаточно. В расчеты перед приобретением изделия должны входить следующие показатели:

  • объем теплоносителя;
  • коэффициент теплового расширения;
  • максимально допустимое давление отопительной системы;
  • изначальное давление в баке.

При вычислении общего объема теплоносителя необходимо учесть все узлы отопительной системы. Эту информацию получают из проектной документации здания. В случае отсутствия таких документов можно выполнить примерный расчет, приняв в качестве ориентира, что для нагрева 15 л воды потребуется 1 кВт.

Коэффициент теплового расширения теплоносителя вычисляется по его температуре или определяется по составу жидкости – в многоквартирных домах она часто содержит гликоли, которые улучшают ее характеристики.

Предельное давление отопительной системы выясняют с помощью минимальной величины давления, допускаемой для ее узлов. На этот показатель настраивается переходной клапан.

Изначальное давление в отопительной системе при охлажденном теплоносителе соответствует минимальному давлению. Чтобы контролировать изначальное давление в баке, гидроаккумулятор оснащают манометром. Также на бак-расширитель обязательно должна быть установлена группа безопасности, которая ограничивает и контролирует давление.

Применение мембранного бака для отопления имеет ряд ограничений в зависимости от конструкции и материала, из которого он изготовлен. В некоторых моделях предъявляются строгие требования к составу теплоносителя, в частности, ограничивают количество антифриза и этиленгликоля в его составе.

Обратите внимание: расширительные баки нельзя применять, если предельные показатели давления превышены

Принцип работы расширительного бака

Расширительный бак предназначен для поддержания давления в системе подачи воды.

Чаще всего для водоснабжения используется закрытое оборудование мембранного типа.

Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную.

После запуска системы электронасос заполняет последнюю водой.

Объем воздушной камеры при этом уменьшается.

Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа.

Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по  манометру, который может быть установлен на оборудовании.  Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

  • Поддерживает давление при отключенном насосе.
  • Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
  • Сохраняет под давлением некоторое количество воды.
  • Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Типы баков и их особенности

Устройство может быть закрытого (мембранный) и открытого типа; основное различие их заключается в месте установки, конструктивном исполнении и наличии дополнительного оснащения (к примеру, расширительный бак мембранного типа обязательно должен быть оборудован предохранительным клапаном).

Расширительный бак открытого типа

Устройство расширительного бака открытого типа. Нажмите на фото для увеличения.

Он устанавливается в самой высшей точке системы отопления (это либо чердак дома, либо крыша многоэтажного здания) и имеет открытый вид. Его основными функциями являются предотвращение теплового расширения в трубах и вскипания теплоносителя в трубах. Также расширительный бачок открытого типа служит своего рода резервным источником при утечке воды.

Конструктивно для систем отопления он представляет собой емкость с несколькими выходами для подключения труб: расширительной, сливной, циркуляционной, сигнальной.

Подключение производится с помощью расширительной трубы небольших размеров. Вверху (с боковой стороны) находится труба для слива воды в канализацию – при переполненности устройства. Переливную трубу запорной арматурой не снабжают.

Если система отопления – с естественной циркуляцией теплоносителя, то расширительный бак подключается к подающей магистрали. В этом случае он является своего рода воздухосборником.

Если же отопление – с принудительной циркуляцией теплоносителя, то бачок следует подключать к «обратке» во избежание вскипания воды в трубопроводах.

В самой нижней точке корпуса устройства для отопления имеется сигнальная труба, снабженная запорным вентилем. Чтобы вода в емкости не замерзла в холодное время года, к нему следует подключить циркуляционную трубу. А еще лучше – сделать хорошую теплоизоляцию.

Недостатки:

  • большие габариты и громоздкость;
  • обязательная установка в самой высшей точке отопительной системы, что влечет за собой увеличение теплопотерь;
  • высокая скорость коррозии металла корпуса вследствие его открытой конструкции: с водой в трубы попадает воздух, который и вызывает коррозию внутренних поверхностей трубопроводов и нагревательных приборов;
  • невозможность работы в системах с высокими давлениями.

Расширительный бак мембранного типа

Поскольку мембранный расширительный бак является закрытым, то все вышеперечисленные недостатки для системы отопления отсутствуют. Обязательные требования к установке данного типа устройства – необходимость оснащения его предохранительным клапаном и манометром для поддержания постоянного давления.

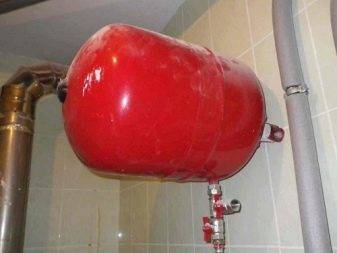

Такой расширительный бачок устанавливается непосредственно рядом с водонагревательным котлом, и подключается на обратный трубопровод перед циркуляционным насосом, чтобы избежать вскипания воды в трубах

Пожалуй, первое, на что следует обращать внимание при монтаже – надежность креплений для системы отопления

Конструктивно бачок представляет собой следующее устройство: корпус плоской или баллоннообразной формы, внутри которого имеется перегородка из мембраны. Перегородка должна быть герметичной, т.к. в одной части емкости находится сжатый газ (или воздух).

Устройство расширительного бака мембранного типа. Нажмите на фото для увеличения.

Перед тем, как запускать отопление, следует убедиться в правильности установленного значения давления (из расчета 0,1 МПа/1м вод. ст.). Как только температура теплоносителя начинает расти, объем воды в системе увеличивается, и вода поступает в отделение водяной камеры бака, тем самым увеличивая значение давления сжатого газа до установленного значения в отопительной системе. Манометр с предохранительным клапаном необходим для того, чтобы держать контролировать значение давления сжатого газа.

Как правило, при отоплении с такой конструкцией расширителя нужно позаботиться об установке компрессора – он обеспечивает постоянное давление в воздушном отделении камеры.

Главным элементом является мембрана – баллонная или диафрагменная. Первый тип применяется для больших объемов теплоносителя; такая мембрана может быть заменена в случае выхода из строя. Особенностью ее конструкции является то, что корпус емкости не контактирует с теплоносителем, находящимся как бы внутри мембраны, а это снижает риск коррозии поверхностей метала бака и повышает его эксплуатационный период. Второй тип используется в баках малого размера при отоплении с небольшим объемом воды в трубах.

Как правильно выбирать

Правильный выбор расширительного бака является одной из задач, решение которой обеспечит безопасность эксплуатации системы отопления, в целом.

При выборе мембранного расширительного бака следует обращать внимание на следующие характеристики:

  • материал мембраны, устойчивость ее к высоким абсолютным значениям давлений и температур и их перепадам;
  • материал корпуса и его покрытие, в том числе внутреннее (устойчивость бака к коррозии);
  • соответствие устройства санитарным и гигиеническим требованиям;
  • исполнение (способ монтажа, в том числе и цанговых фитингов для пневмотрубок — написано в этой статье).

Главной характеристикой, по которой производится выбор бака, является его объем.

Расчет оптимального объема

В некоторых источниках встречается совет по выбору объема расширительного бака в пределах 10% общего объема теплоносителя в системе отопления.

Такой метод определения вместимости расширительного бака (как рассчитать объем гидроаккумулятора для отопления) базируется на том, что коэффициенты теплового расширения теплоносителя даже при содержании гликоля до 90% и нагреве до 100 градусов не превышают величины 0,08.

Однако, этот вариант расчетов не учитывает давления в системе и может давать значительные погрешности.

Более точный метод расчета необходимого объема мембранного бака использует соотношение:

V = C * Bt / (1 — ( Pmin / Pmax)).

В этом выражении:

  • С – объем теплоносителя в системе;
  • Bt – коэффициент теплового расширения теплоносителя;
  • Pmin – начальное (настроечное) давление в расширительном баке;
  • Pmax – допустимое давление в системе (давление срабатывания предохранительного клапана).

Объем теплоносителя в системе определяется с учетом всех ее узлов. Этот параметр может быть получен из проектной документации на отопление.

Если же она недоступна, и определить точную величину показателя затруднительно, можно прибегнуть к ориентировочному расчету.

Суть его состоит в том, что объем теплоносителя в отопительных системах, напрямую, связан с отопительной мощностью – на каждый кВт приходится порядка 15 л жидкости.

Коэффициент теплового расширения жидкости определяется ее составом — чаще всего, в системах отопления частных домов и квартир используется вода, но не исключено и добавление в нее гликолей для улучшения характеристик.

Кроме того, этот коэффициент зависит от температуры теплоносителя.

Найти необходимые величины можно в таблицах объёма воды в трубе, которые приводятся в специальной литературе или на соответствующих интернет-ресурсах.

Максимальное давление в системе определяется минимальной из величин, допустимых для различных узлов. Именно на нее настраивается предохранительный клапан.

Настроечное (минимальное) давление бака соответствует первоначальному давлению в системе отопления при холодном теплоносителе.

Для большинства устройств существует возможность его точной регулировки штатными средствами (стравливания воздуха из бака или его накачкой обычным насосом).

Давление в баке можно контролировать при установке на него манометра.

Полученные в результате расчета значения дают увеличение объема теплоносителя в системе при его нагреве.

Бак выбирают по расчетному значению, с учетом коэффициента заполнения, округляя его в большую сторону.

Коэффициент заполнения бака зависит от начального и максимального давления и может быть найден по таблицам, которые предоставляют производители устройств или по таблицам в справочной литературе.

Особенности и характеристики

Как можно заметить, расширительные бачки играют одну из важнейших ролей в отопительной системе. Они продлевают срок ее службы и позволяют избежать многих серьезных проблем.

Используются подобные предметы в следующих целях:

  • играют роль обогревательной системы, которая функционирует при помощи тепловых насосов и солнечных коллекторов;
  • выступают в качестве автономной отопительной системы;
  • представляют собой независимую систему, подключенную непосредственно к центральному отоплению, а также систему с замкнутым контуром.

При условии повышения температуры жидкости в отопительной системе всего на 15 градусов, из-за расширения объем теплового носителя становится больше на полпроцента. Расширительная емкость отвечает за компенсацию этого расширения. Переизбыток жидкости теплового носителя проникает в сам бак. Если же теплоноситель остывает, конструкция бачка выдавливает недостаточную жидкость обратно в общую систему.

При наличии незначительной утечки жидкости, дабы показатели давления в системе не упали слишком сильно, бачок отталкивает тепловой носитель для возмещения случившихся утрат.

В том случае, когда система не оснащена расширительным баком, расширение теплового носителя провоцирует рост давления. Кроме того, данные процессы непременно заканчиваются сильным износом комплектующих элементов всей системы, а также приводят к поломке и даже разрыву труб и кранов.

Что касается непосредственного объема бака расширения, то тут стоит учесть, что он напрямую зависит от конкретного типа теплового носителя. Как его можно рассчитать, мы рассмотрим ниже.

На сегодняшний день в магазинах встречаются агрегаты, размер которых составляет:

  • 5 литров;
  • 8 л;
  • 10 л;
  • 12 л;
  • 19 л;

  • 24 л;
  • 35 л;
  • 50 л;
  • 80 л;
  • 100 л.

Сегодня существует несколько вариантов таких устройств. Они подходят для различных отопительных систем и отличаются друг от друга по многим параметрам.

Порядок и условия монтажа бака

Мембранный гидроаккумулятор можно установить самостоятельно, без привлечения специалиста. Список требований к монтажу прибора выглядит следующим образом:

  • устройство запрещается ставить в местах с минусовой температурой;
  • бак-расширитель можно установить в любой точке отопительной системы до ее разветвления;
  • крепление должно быть максимально надежным, поскольку наполненный резервуар становится очень тяжелым;
  • соединения должны быть герметичными, при этом герметики использовать нельзя, поскольку из-за них между корпусом бака и мембраной ухудшится трение;
  • не следует устанавливать резервуар на выходной трубе в непосредственной близости от отопительного котла.

Если емкость гидроаккумулятора имеет объем от 30 л и выше, ее запрещено прикреплять к несущим конструкциям. Чаще всего такие баки оборудованы специальными ножками, которые предусматривают их установку непосредственно на пол. При монтаже следует соблюдать следующие условия:

  • патрубок должен иметь окружность в три четверти (дюйма); соответственно, в обратном трубопроводе должен присутствовать аналогичный резьбовой канал;
  • любая внешняя нагрузка на бак должна быть исключена;
  • следует использовать паронитовые прокладки, которые устойчивы к высоким температурам или давлению;
  • чтобы регулировать или поддерживать нужное давление в газовом отсеке, бак-расширитель должен быть оснащен воздушным клапаном.

При установке гидроаккумулятора нельзя допускать грубых ошибок, иначе оборудование не будет нормально функционировать. Наиболее распространенной ошибкой является неправильно высчитанное предельное давление (которое составляет около 90% от критического) в газовом отсеке. Подобный просчет приводит к тому, что мембрана не расширяется и не пропускает излишки теплоносителя в резервуар. Итогом станет прорыв трубы и отказ системы отопления. От подобного развития событий страхует установленный на гидроаккумулятор качественный манометр. Если после проведения расчетов окажется, что объема имеющегося бака недостаточно, потребуется приобрести дополнительную небольшую емкость.

Расширительный бак в системе отопления очень важен, поскольку именно от него зависит, насколько корректно будет работать система. Устанавливать его несложно, но необходимо осуществить весь процесс максимально тщательно, так как даже небольшая оплошность может спровоцировать аварийную ситуацию. В закрытой отопительной системе на мембрану постоянно действует высокое давление, на протяжении всего отопительного сезона это устройство испытывает серьезные нагрузки. Поэтому не реже чем раз в 2 года следует проверять ее состояние и при необходимости производить замену этой детали и/или самого бака-расширителя.

Основные разновидности расширительных баков и их функции

В настоящее время на отечественном рынке представлено огромное множество различных типов расширительных баков.

Следует отметить, что цена  на многие варианты доступная и совсем невысокая, а потому установка возможна в любую систему автономного отопления, где в качестве теплоносителя используется вода.

Среди основных типов расширительных баков, популярных на отечественном рынке, можно выделить несколько:

  • Открытые – как правило, имеют квадратную или прямоугольную форму. Так как габариты подобных конструкций довольно внушительные, а эффективность сомнительная, то применяются они сравнительно редко. Основной особенностью можно назвать простой монтаж своими руками без лишних затрат времени и финансов;
  • Закрытые – мембранные баки, представляющие собой плоскую или сферическую емкость, герметичную и прочную. Конструктивно это две половины термостойкой мембраны, выполненной в виде диафрагмы.

Типы расширительных баков в системе отопления

Инструкция предполагает, что функционирование данного типа баков происходит за счет попадания в них расширенного теплоносителя и деформации мембраны. Таким образом, количество воздуха в системе снижается, тогда как давление — повышается.

Выбирая расширительный бак для любой современной системы отопления важно учитывать тот факт, что изделие должно в обязательном порядке отвечать некоторым определенным требованиям – диапазону давления, отличаться высоким качеством мембраны, ее характеристиками. К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом

К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом.

Как рассчитать расширительный бак: особенности процесса

В большинстве случаев процедура расчета мембранного расширительного бака автономной системы отопления подразумевает получение данных, касающихся объема, самого минимального диаметра труб системы, а также начального напора и давления.

Следует отметить, что использование всевозможных сложных методик расчетов может привести к ряду накладок, в том числе и многократной активации запорного клапана.

Работа мембранного бака при изменении давления

Выполняя расчеты расширительного бака системы отопления, важно помнить, что чем больше предельно разрешенное сжатие, тем меньше будут габариты самой емкости. В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут

В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут.

Рассчитывается объем бака (как можно видеть на многих фото и видео) с использованием нескольких основных величин, в частности, объема используемого теплоносителя в системе, коэффициента его линейного расширения, а также эффективности бака.

В виде формулы такой расчет можно представить в следующем виде:

V=Vсис*К/D, где

Vсис – общий объем теплоносителя в системе,

К – коэффициент расширения теплоносителя;

D– эффективность работы бака.

В свою очередь, эффективность расширительного мембранного бака зависит от нескольких параметров: начального и максимального давления в системе, первоначального воздушного давления камеры.

Следует отметить, что именно на самое высокое давление производится наладка предохранительного клапана.

Как правильно рассчитать количество секций радиаторов отопления для системы обогрева здания — смотрите здесь.

Разнообразие объемов расширительных баков

Советы по выбору:

Выбор того или иного варианта бака выполняется с учетом множества показателей, в том числе, температуры и прочности. При всем этом параметры выбираемой конструкции не должны превышать полученные данные, ведь только в таком случае бак будет нормально работать, без сбоев и прочих проблем.

В большинстве случаев расширительные баки с объемом 15-30 литров работают в паре со специальным насосом. При этом мощность оборудования для таких баков может составлять 1,2 кВт и увеличиваться при росте объема, вплоть до 2 кВт.

Следует отметить, что в продаже сегодня можно найти баки, объем которых составляет даже 100-200 литров. Конечно же, применяются они в более крупных автономных системах отопления, в том числе, установленных на различных промышленных объектах.

Закрытая система отопления: что это такое, принцип работы, плюсы и минусы

В таких схемах используются расширительные мембранные бачки. Герметичная ёмкость разделяется на две части упругой мембраной.

При увеличении температуры открывается клапан, и избыток жидкости перемещается в бак.

При понижении температуры теплоноситель попадает обратно в систему, благодаря чему в последней поддерживается стабильное давление.

Безнапорный бачок может полностью наполняться жидкостью, поэтому установка поддержания давления должна быть более компактной, чем у обычного бака. Она позволяет регулировать заданные параметры в контуре и автоматически подпитывать конструкцию.

Контур закрытого типа состоит из следующих элементов:

  • из герметичного мембранного бака;
  • из батарей (радиаторов);
  • из отопительного котла;
  • из циркуляционного насоса;
  • из труб;
  • из соединительных элементов (клапанов, кранов, фильтров).

Закрытая схема отопления имеет ряд преимуществ:

  1. возможность использования любого теплоносителя;
  2. долговечность конструкции за счёт полной герметичности;
  3. отсутствие лишнего шума;
  4. возможность самостоятельной установки системы;
  5. высокая скорость перемещения жидкости, обеспечивающая максимальную теплоотдачу;
  6. отсутствие потребности в теплоизоляции для магистрали;
  7. сокращение финансовых расходов на обогрев дома.

К недостаткам относят зависимость от электрической энергии и необходимость приобретения мембранного бака большого размера, цена которого довольно высока. Проблема энергозависимости решается установкой блоков бесперебойного питания или небольших генераторов, обеспечивающих аварийное электроснабжение.

Схемы конструкции, использование в многоквартирных домах

В частных домах используется однотрубный или двухтрубный контур отопления.

Однотрубная схема применяется в помещениях с небольшой площадью, где для обогрева требуется не больше пяти радиаторов.

Фото 1. Схема закрытой системы отопления с однотрубным контуром. Каждый из радиаторов подключается последовательно.

Все батареи включаются в схему последовательно, поэтому последний по счёту отопительный прибор всегда будет холоднее первых. Очевидное достоинство такой схемы — меньший расход труб.

Если из строя выйдет одна батарея, остальные будут продолжать работать в обычном режиме при использовании байпаса. Однотрубная система бывает горизонтальной и вертикальной. Горизонтальная не позволяет регулировать величину теплоносителя, поэтому при её прокладке устанавливаются байпасы. Вертикальный однотрубный контур в большинстве случаев используется в многоэтажках.

Двухтрубная (двухконтурная) схема более равномерно прогревает помещения. Жидкость от теплогенератора до батарей циркулирует по двум контурам. Радиаторы в этом случае подключаются параллельно. Теплоноситель имеет одинаковую температуру во всех батареях. Этот способ требует гораздо больших затрат, но зато даёт возможность регулировать температуру в каждом помещении.

Расчёт

Для того чтобы правильно подобрать циркуляционный насос и диаметры труб, проводят гидравлический расчёт схемы отопления. Он позволяет выявить гидравлические потери давления на конкретных участках и максимально снизить эксплуатационные затраты.

Внимание! Циркуляционный насос целесообразно устанавливать в трубопроводе обратного хода. В таком случае увеличится срок эксплуатации прибора, так как через него будет проходить уже охлаждённый теплоноситель

Вычисления проводятся профильным специалистом с помощью теплотехнического расчёта и после подбора батарей. В результате вычислений будет получено значение давления, необходимое для прогонки воды циркуляционным насосом. После этого этапа рассчитывается величина для определения объёма и подбора мембранного бака.

Преимущества использования закрытых приборов

  1. Небольшие габариты емкости, легкие монтаж и обслуживание бака.
  2. Герметичность (исключено испарение, допустима замена воды антифризом).
  3. Нет опасности недолива (перелива), замораживания.
  4. Ускоренный нагрев, автоматическое регулирование.
  5. Регулирование скачков давления.
  6. Незначительное колебание температуры на участках соединения котла.
  7. Исключены тепловые потери.
  8. Добавление, снижение температуры помещения.
  9. Установка в свободном для подхода месте.
  10. Узкий диаметр труб – дешевле стоимость.

Главный плюс — универсальность: возможно включение в систему бойлера, конвекторного обогревателя, теплого пола, радиаторов разных конфигураций.

Монтажные хитрости: особенности выбора места для размещения бака, методы его установки и тонкости обслуживания

Следующим шагом станет выбор места, где впоследствии будет установлен расширительный бак. Для каждого из рассмотренных нами вариантов существует своя специфика:

ВидМесто для монтажа

Открытый

Самая высокая точка в отопительной системе (за счёт этого дополнительно удаляется из системы лишний воздух)

Закрытый

Прямой участок трубы перед циркуляционным насосом

Приступая к установке открытого бака, нужно постараться, чтобы он располагался над котлом. Так вы сэкономите место, соединив два устройства прямой трубой, а также повысите общую эффективность системы. Также не забудьте обеспечить отвод в канализацию из верхней части резервуара – в противном случае он может протекать либо даже разрушиться.

Монтаж подобного оборудования можно осуществлять самостоятельно, особое внимание уделите герметичности соединений

Для установки мембранного расширительного бака потребуется куда больше сноровки и свободного времени.

ИллюстрацияОписание действий
Определяем оптимальное место в отопительном контуре и, если необходимо, готовим крепления (можно из подручных материалов, как показано на скриншоте)
Подготавливаем так называемую группу безопасности, состоящую из регулирующих инструментов
Соединяем все элементы воедино, применяя при этом герметик, монтажный лён или иные составы для изолирования теплоносителя
Открываем все шаровые краны и заполняем систему жидкостью. Всё готово, можно пользоваться

В процессе эксплуатации необходимо периодически освобождать резервуар от воды, чтобы предотвратить обширную коррозию. Также не лишним будет время от времени контролировать текущее давление, особенно если у вас установлен расширительный бак закрытого вида.

Наличие сливного крана обеспечит лёгкое и своевременное избавление от лишнего объёма воды и воздуха

В случае поломок или разрушений возможен ремонт, но обычно это касается мембранных приборов. Осуществляется он следующим образом: https://www.youtube.com/watch?v=cVjOaXyYy9M Статья по теме:

Где и как устанавливается бачок

Теплоноситель в индивидуальных системах отопления может двигаться самотёком, или же за счёт создаваемого насосом напора. Но в любом случае её необходима ёмкость, которая будет компенсировать расширение. Не нужно это только если нагрев воды осуществляется газовым котлом, так как в нём имеется встроенный бачок.

Цены на популярные модели нагревателей косвенного нагрева

Нагреватели косвенного нагрева

При выборе места для установки бачка нужно учитывать такие требования:

  1. Он должен находиться в том же помещении, что и котёл.
  2. К бачку должен быть обеспечен беспрепятственный доступ.
  3. Его можно установить на пол или повесить на кронштейн. При этом входной патрубок обязательно должен быть снизу, хотя у некоторых моделей он располагается сбоку. В любом случае воздушная камера должна быть выше водяной – так воздух не будет попадать в камеру с водой, и провоцировать возникновение кавитационных явлений.
  4. Если ёмкость вешается на стену, то подводящий к ней трубопровод должен быть закреплён самостоятельно, чтобы не создавать нагрузки своим весом.
  5. К стене можно крепить только бачки с небольшой вместимостью, и только когда есть уверенность в её достаточной несущей способности.
  6. Между корпусом бачка и стеной должен быть зазор достаточный для того, чтобы производить визуальный осмотр.
  7. Трасса трубы должна подходить к месту подсоединения наиболее коротким путём.

Лучшим местом для установки компенсационной ёмкости считается обратный трубопровод, между циркуляционным насосом и котлом. Здесь температура воды (или другого теплоносителя) минимальна, что является для резиновой мембраны щадящим режимом работы. Хотя, бачок может быть установлен и на подаче. Никакой ошибки при этом не будет – правда, чаще придётся менять мембрану.

Устройство и принцип работы

Корпус может быть любой формы: круглой, овальной или прямоугольной. Состоит из двух частей, которые соединены зажимом или сваркой. Если используется мембрана грушеобразной формы, тогда корпус не разделяется на отсеки.

Мембрана грушеобразной формы

С одного края на корпусе расположен фланец с внешней резьбой, с помощью которого производится соединение с трубопроводом. При использовании грушеобразной мембраны фланец имеет разборную конструкцию, с помощью болтов он прижимает мембрану к корпусу. Рядом располагается предохранительный клапан, срабатывающий при превышении максимально допустимого давления. На обратной стороне вмонтирован газовый клапан. Он соединен с воздушным отсеком и позволяет:

  • закачивать газ;
  • выпускать излишек воздуха;
  • подключать манометр.

Устройство бачка

Клапан снабжен шинным ниппелем, к нему при необходимости подключают насос для подкачки автомобильных камер и закачивают воздух до необходимого давления. Этим же ниппелем удобно выпускать газ из воздушной камеры во время регулирования давления, при установке нового бака или периодичном техническом осмотре. Для защиты от повреждения и грязи клапан закрывается колпачком, затем крышкой. Для наглядности ниже приведен ролик.

https://youtube.com/watch?v=mPFLIDcfddw

Некоторые большие емкости на корпусе имеют ручки для удобной транспортировки. По способу крепления бачки бывают

  • горизонтальные;
  • вертикальные.

Большие емкости устанавливаются на ножках, что облегчает доступ к нижней части бака.

Работа бака при нагревании и остывании жидкости

Работа мембранного расширителя заключается в следующем. В начальный момент, когда температура воды равна температуре окружающей среды, бак заполнен примерно на третью часть от его объема. При повышении температуры жидкости она начинает расширяться, в трубопроводе появляется избыточное давление. Это давление превышает давление газа в бачке, из-за чего жидкость начинает заполнять пространство под мембраной. Мембрана расширяется и сдавливает газ, увеличивая его давление. Заполнение емкости продолжается до тех пор, пока идет нагрев воды и ее расширение.

После того как вода перестала нагреваться, ее объем больше не увеличивается, прекращает расти и давление. Мембрана в бачке занимает такое положение, при котором давление жидкости и газа в баке приходят в равновесие. Когда вода в системе начинает остывать, ее объем постепенно уменьшается, понижается и давление. В этом случае давление газа превышает давление жидкости, и газ начинает выталкивать воду из бака. Это происходит до тех пор, пока давление между жидкостью и газом не уравняется. Мембрана снова займет определенное место.

Во время запуска мощного насоса на его входящем патрубке возникает падение давления. Если расширительный бачок находится в непосредственной близости от насоса, то в нем нарушается равенство давления между жидкостью и газом. Давление газа становится больше, и жидкость начинает выходить из бачка. После разгона насоса давление в системе увеличится и превысит давление газа в бачке. Вода снова вернется в емкость.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
