Что из себя представляет мембрана для гидроаккумулятора

Что выбрать — баллонный или мембранный гидроаккумуляторы

Общее у этих двух устройств — один и тот же принцип действия. В конструкциях этих приборов также много общего. Главное состоит в том, что в гидроаккумуляторе мембранного типа допускается контакт стенок устройства с водой, а это может привести к возникновению коррозионных процессов.

А вот в устройствах баллонного типа жидкость контактирует только с каучуком, Поэтому такие изделия более защищены от негативного воздействия факторов внешней среды. В случае необходимости в баллонных устройствах емкость может быть заменена. Провести эту операцию можно своими силами, не используя каких-то специальных устройств. Еще плюсом таких установок является простота их обслуживания. Применяя их, можно рассчитывать на продолжительный срок службы.

Лучшие вертикальные гидроаккумуляторы

Подобные модели используются как с поверхностными, так и с погружными насосами. Как правило, они имеют увеличенный объем, рассчитаны на работу в условиях повышенного давления и отличаются надежностью.

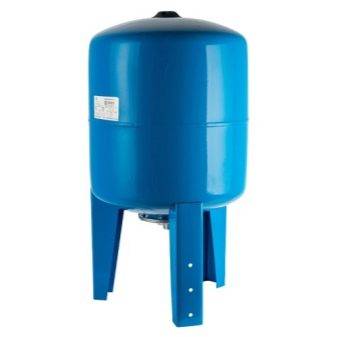

Stout STW-0002-000150

5

★★★★★оценка редакции

97% покупателей рекомендуют этот товар

Модель способна работать с различными видами теплоносителей, что значительно расширяет сферу ее применения. Отсутствие испарений гарантирует минимальные потери и экономичную эксплуатацию.

Основным материалом изготовления бака является сталь повышенной твердости. Монтаж не требует привлечения специалиста. Объем расширителя составляет 150 литров

Гидроаккумулятор не боится работы в сложных условиях и надежно стоит на поверхности благодаря трем прочным ножкам. Мембрана легко заменяется при необходимости. Максимальное рабочее давление — 10 бар.

Достоинства:

• универсальность;
• большой объем;
• быстрый монтаж;
• устойчиво стоит на поверхности;
• долговечность;
• удобно обслуживать.

Недостатки:

крупные габариты.

Расширительный бак Stout используется в системах отопления с температурой носителя до +100°С. Надежный выбор для большого загородного дома или коммерческого здания.

Oasis GV-100N

4.9

★★★★★оценка редакции

96% покупателей рекомендуют этот товар

Модель выполнена из высококачественной углеродистой стали и покрыта защитным составом для противодействия появлению коррозии и мелких царапин. Мембрана изготовлена из спецрезины EPDM, отличается увеличенным эксплуатационным ресурсом и легко поддается замене.

Бак объемом 100 л рассчитан на максимальное рабочее давление 6,5 бар. Несмотря на большую вместительность, гидроаккумулятор весит всего 12,5 кг, что упрощает его транспортировку и размещение в выбранном месте. Металлические опоры расположены под углом для большей устойчивости.

Достоинства:

• высокая прочность;
• относительно небольшой вес и удобство транспортировки;
• устойчивые ножки;
• большой объем;
• легкость обслуживания.

Недостатки:

высокая цена.

Oasis GV-100N рекомендован как для частного, так и для промышленного использования в системах водоснабжения.

Reflex DE 80

4.9

★★★★★оценка редакции

95% покупателей рекомендуют этот товар

Внутреннее пространство 80-литрового металлического бака Reflex разделено на две камеры — воздушную и водяную. Мембрана выполнена из экологичного материала, не боится воздействия бактерий и механических повреждений. По истечении срока эксплуатации может быть легко заменена.

Максимальное рабочее давление составляет 10 бар. Корпус гидроаккумулятора покрыт специальным составом для защиты от воздействия внешних факторов. Три прочных опоры гарантируют устойчивость конструкции на поверхности и упрощают монтаж.

Достоинства:

• крепкий корпус с защитным покрытием;
• удобство обслуживания;
• долговечная мембрана;
• большой объем.

Недостатки:

длительное подключение.

Reflex DE 80 может применяться в системах водоснабжения, отопления и пожаротушения — универсальный выбор для сложных условий эксплуатации.

WWQ GA 80V

4.8

★★★★★оценка редакции

88% покупателей рекомендуют этот товар

Гидроаккумулятор WWQ способен исправно функционировать на протяжении более 5 лет, не нуждаясь в техническом обслуживании. При этом он легко подключается без посторонней помощи. Допустимая температура +99 °С дает возможность использовать устройство в системах индивидуального отопления и горячего водоснабжения.

Максимальное рабочее давление составляет 10 бар, объем расширителя — 80 литров. Благодаря трем металлическим опорам гидроаккумулятор надежно устанавливается на ровной поверхности, а защитное покрытие основных элементов исключает риск возникновения коррозии.

Достоинства:

• долговечный;
• быстрый и несложный монтаж;
• большой объем;
• устойчивость на поверхности;
• удобство обслуживания;
• выдерживает высокую температуру.

Недостатки:

тонкое защитное покрытие.

WWQ GA 80V предназначен для работы в системах отопления и ГВС частных домов.

Особенности

Для уменьшения потребления электроэнергии и исключения колебаний уровня давления в современных насосах с гидроаккумуляторами производители устанавливаю специальный разделяющий элемент – мембрану.

Форма мембранной детали зависит от объема емкости и бывает двух разновидностей:

Основа – каучук или специализированная резина. Материал для изготовления мембраны должен соответствовать всем гигиеническим нормам и санитарным стандартам. Специальная резина, устойчивая к образованию плесени и грибка, способна выдерживать высокое давление и широкий температурный диапазон.

Производители выпускают два вида мембраны:

Устройство

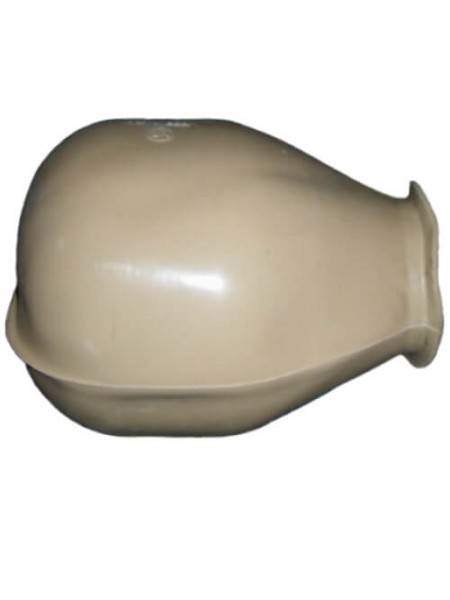

Гидроаккумуляторная мембрана – элемент, позволяющий разделить гидроаккумулятор на воздушный отдел и водяной отдел. В корпусе бака располагают эластичную мембрану, образовывая два пространства, которые не зависят друг от друга.

Баллонное мембранное устройство заполнено водой, а в полости между ее стенками и оболочкой гидроаккумулятора находится воздух, нагнетенный высоким давлением. Плоская мембрана крепится на стенках аккумулятора, образуя два изолированных пространства.

С помощью наносных систем воду закачивают в устройство до момента образования максимального уровня давления. Необходимый уровень специалисты выставляют с помощью реле на корпусе оборудования.

Принцип работы

Принцип работы гидроаккумулятора заключается в подаче воды насосом в мембрану. В полости между стенками мембраны и покрытием гидроаккумулятора создается давление, необходимое для работы всей системы водоснабжения.

В момент достижения установленного на реле значения насосная система автоматически отключается, сохраняя внутреннее давление. Это позволяет избежать перепадов в напоре воды и обеспечить стабильную работу системы. После того как давление опустится до минимального уровня, насосная установка вновь автоматически начнет набор воды и нагнетание воздуха.

Мембранный бак – специальная емкость, в которой накапливается определенное количество воды. Основной функцией для расширительного мембранного бака является сбор воды и подача ее под установленным давлением.

Производители выпускают несколько видов мембран из резины:

• диафрагма;
• баллон.

Небольшие типы мембран объемом до 100 л похожи на резиновую грелку или стеклянную банку. Модели, имеющие объем более 100 литров, напоминают грушу или бутылку.

На полках специализированных магазинов можно приобрести два типа расширительны мембранных аппаратов:

• со сменной мембраной – имеет высокую цену, существует возможность своевременной замены детали при появлении разрывов и деформации;
• со стационарной мембраной – имеет низкий ценовой диапазон, отсутствует возможность замены поврежденных элементов и восстановления работы системы водоснабжения.

Современные производители выпускают широкий ассортимент мембран для гидроаккумуляторов, объем которых начинается от 10 л. Для систем домашнего водоснабжения наиболее востребованные баки объемом 24, 50, 60 и 80 литров. В жилых коттеджах с большим количеством людей устанавливают мембраны с объемом 100, 150 и 300 литров.

Для бесперебойной работы систем отопления в помещения разного типа и назначения специалисты рекомендуют устанавливать расширительные баки Wester, контролирующие давление в трубах и в случае необходимости автоматически снижающие его до допустимого уровня.

Материал

Одним из главных критериев при выборе необходимой мембраны является вид материала, из которого изготовлена деталь. В связи с тем, что резиновый элемент находится в постоянном контакте с водой, материал, из которого выполнена мембрана, должен соответствовать всем санитарным нормам и требования.

Современные производители предлагают пять типов материала:

• натуральная резина;
• искусственная бутиловая резина;

• искусственный материал EPDM;
• материал для систем отопления типа SBR;
• материал для масла и горючих веществ типа Nitril.

Характеристики

Технические характеристики и свойства мембран зависят от вида систем, в которых они будут эксплуатироваться. Производители выпускают мембраны для систем отопления и водоснабжения.

Технические особенности мембран для систем водоснабжения:

• выдерживают давление до 7 бар;
• эксплуатируются в температурном диапазоне от 0 градусов до 70 градусов выше нуля;
• основа – натуральный каучук, имеющий высокие экологические показатели и устойчивость к образованию микроорганизмов;
• цвет – белый.

Характеристики и свойства мембран для систем отопления:

• основа – специальная резина;
• имеет широкий температурный диапазон от -10 градусов до +100 градусов;
• выдерживает давление до 8 бар;
• цвет – черный.

Подключение гидроаккумулятора

Перед подключением гидроаккумулятора к системе необходимо измерить в нем давление. Этот параметр необходим для установки реле срабатывания датчика давления.

На заводе в баке устанавливается 1,5 Атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для замера этого параметра в нижней части гидробака (от 100 литров) есть специальный вход.

• При использовании насоса поверхностного типа, установите его около гидробака. Обратный клапан устанавливается на подающем воду трубопроводе.
• Установку всех устройств, необходимых для работы гидроаккумулятора лучше производить, используя для обвязки в схеме пятивыводной штуцер.
• Наличие выводов с разными диаметрами делает его использование незаменимым при установке гидроаккумулятора в водопроводной системе.

Пятивыводной штуцер

Но это необязательное требование. Кто-то любит делать все по старинке, используя фитинги и обрезки труб.

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Схема подключения

После установки гидроаккумулятора нужно установить оптимальное рабочее давление в системе водоснабжения и отрегулировать срабатывание реле. Нормальную работу бытовой техники обеспечивает давление 1,4-2,8 Атм. Для сохранения мембраны, давление в системе должно быть больше, чем в гидробаке на 0,1-0,2 Атм.

Например, если давление в гидробаке 1,5 Атм, то показатель этого параметра в системе водопровода должен быть не менее 1,6 Атм. Для регулировки реле используется это значение, оно оптимальное для водоснабжения небольшого одноэтажного коттеджа.

Если дом больше – два или три этажа, для него потребуется повысить давление в гидробаке, делая расчет оптимального давления с помощью формулы: V=(H+6)/10, где Н – значение самой высокой в доме точки водоразбора. Вставив его в формулу, можно узнать какое давление необходимо установит в гидробаке.

Вот основные моменты, которые надо учитывать при прокладывании трубопровода и монтаже гидроаккумулятора в домашний водопровод. Правильная установка – залог долгой и исправной работы всей системы водоснабжения.

Видео: Какой объем гидроаккумулятора нужен для дома ?

Рекомендации по монтажу и эксплуатации

Установить гидробак несложно, его просто подключают к водопроводной системе после насоса. Перед входом в устройство необходимо поставить хороший фильтр, чтобы очистить воду от примесей. Они могут скопиться внутри и повредить мембрану.

Гидроаккумулятор, предназначенный для автономного водопровода, лучше всего использовать с реле давления, которое будет управлять работой погружного насоса

Нужно правильно выбрать место для монтажа. ГА должен стоять там, куда можно свободно подойти для осмотра прибора и его технического обслуживания. Со временем может понадобиться ремонт устройства, поэтому не помешает заранее продумать порядок его демонтажа и трудности, которые могут в это время возникнуть.

Очень важно, чтобы размеры патрубка и водопроводной трубы совпадали. Это позволит избежать гидравлических потерь из-за сужения трассы на каком-то участке. Использование переходников допустимо, но нежелательно

Во время поступления и убывания воды мембранный бак может вибрировать

Использование переходников допустимо, но нежелательно. Во время поступления и убывания воды мембранный бак может вибрировать.

Рекомендуется крепить его к основанию через амортизирующие прокладки. Подключение к водопроводу выполняют гибкой подводкой. Следует убедиться, что устройство правильно выставлено по горизонтали и вертикали, перекосы недопустимы.

Нужно заранее позаботиться о возможности отключить ГА от водопровода таким образом, чтобы не пришлось полностью сливать воду из системы. Это требование реализуется установкой обычного запорного крана. Для небольших емкостей, вместимостью до 10 л, в которых нет ниппеля, нужно предусмотреть также установку сливного крана.

Подробнее о том, как подключить гидроаккумулятор в систему водоснабжения можно прочесть в этом материале.

Техобслуживание гидробака сводится к внимательному осмотру корпуса и контролю давления в воздушном отделении. Иногда нужно подкачать воздух или стравить его, чтобы восстановить правильные показатели. Обычно давление должно составлять около двух атмосфер или немного меньше. Кроме того, следует удалить воздух, который скопился за мембраной в отсеке, где хранится вода.

Иногда здесь можно даже установить автоматический воздухоотводчик. Если же отверстие для этой процедуры отсутствует, нужно отключить ГА от водопровода и полностью опустошить его через сливной кран. Воздух выйдет из емкости вместе с водой. Потом остается просто снова включить насос, чтобы в бак снова начала поступать вода.

Говоря о том, как работает мембранный гидроаккумулятор, стоит отметить, что самая частая поломка в ГА – прорыв мембраны. Этот эластичный элемент подвергается постоянному воздействию на растяжение и сжатие, поэтому со временем выходит из строя.

Вот признаки того, что мембрана прорвана:

• вода поступает из крана резкими толчками;
• стрелка манометра “скачет”;
• после полного стравливания содержимого “воздушного” отсека из ниппеля вытекает вода.

Последний пункт позволяет точно выяснить, действительно ли проблема именно с мембраной. Если вода из ниппеля не вытекает, а вода поступает в систему слабо, скорее всего, корпус разгерметизирован. Нужно внимательно его осмотреть, найти и заделать трещины.

Мембрана может испортиться из-за износа или неправильной эксплуатации. Ее нужно полностью заменить, ремонтировать этот элемент бесполезно

Заменить мембрану не сложно, но нужно подобрать точно такой же элемент, как и испорченный, поскольку он рассчитан именно для этого конкретного ГА.

Чтобы провести ремонт, нужно:

1. Отключить устройство от водопроводной системы.
2. Слить воду, стравить воздух.
3. Открутить крепежные винты.
4. Извлечь испорченную мембрану.
5. Установить исправный элемент.
6. Закрепить его винтами.
7. Установить ГА на место и подключить его к системе.

Самый сложный этап этой процедуры – затягивание винтов. Оно должно быть равномерным, поэтому рекомендуется закручивать их, делая по одному обороту поочередно на каждом элементе. Такая тактика позволит правильно закрепить мембрану на корпусе и предотвратить соскальзывание ее края внутрь.

Некоторые неопытные мастера в стремлении улучшить качество соединения наносят на край мембраны герметик. Этого делать не следует, поскольку состав может разрушить резину и вызвать обратный эффект.

Преимущества использования гидробака

Гидробак, логично встроенный в автономную систему водоснабжения, выполняет ряд следующих важных функций:

• поддерживает стабильное давление в водопроводе;
• компенсирует утечки воды из магистрали водоснабжения;
• защищает трубопровод от гидроударов при включении насосного оборудования;
• продлевает срок эксплуатации насоса, так как ограничивает включение и выключение этого агрегата.

Как видим, гидроаккумулятор является весьма важным конструктивным элементом любой автономной водопроводной системы, поэтому, стоит понимать, что от его стабильной работы, прежде всего, зависит функционирование всего водоснабжения.

Популярные модели мембран для гидроаккумуляторов и средние цены

Сразу оговоримся, что различных моделей существует великое множество, равно как и производителей. А потому мы приведем небольшой рейтинг только самых популярных вариантов данного изделия. Для удобства наших посетителей все сведения ниже приведены в виде сводной таблицы.

Таблица. Рейтинг мембран для гидробаков с примерными ценами.

Наименование, фото	Краткое описание	Среднерыночная стоимость, в рублях за штуку
1. UNIPUMP на 24 литра (EPDM)	Изделие отечественного производства, объем которого, как можно догадаться из названия, составляет 24 литра. Выполнено из эластичной резины (этилен/пропиленовой, синтетического происхождения).	2200
2. UNIPUMP на 5 литров (EPDM)	Характеристики в данном случае практически те же, за исключением объема – здесь он составляет всего 5 литров.	2100
3. «Джиллекс» на 24 литра	Эта гидроаккумуляторная мембрана также производится в России и способна вместить в себя до 24 литров.	2100
4. UNIPUMP на 300 литров (EPDM)	Описание и характеристики те же, что у двух первых вариантов, вот только вместительность достигает уже 300 литров.	9900
5. «Джиллекс» на 300 литров	Рассчитана на температуру воды не более 99 градусов, может вместить в себя до 300 литров воды.	8200

Как видим, несмотря на большое разнообразие, наибольшей популярностью в стране пользуется продукция именно двух упомянутых выше производителей

Что же, с особенностями и прочими вступительными моментами разобрались, а потому переходим к самому важному!

Характеристики мембран

Мембрана – один из основных элементов, влияющих на работоспособность и надежность рассматриваемых систем. Ее форма может быть диафрагменной, шаровой и баллонной. При больших объемах баков в верхней части мембраны баллонного типа расположено отверстие для стравливания воздуха при первом пуске и периодического обслуживании системы. Для вертикальных баков больших размеров используют мембраны грушевидной формы.

Материал мембраны определяет надежность и долговечность системы. К сожалению, универсального материала не бывает

Перечислим основные моменты, на которые следует обратить внимание при выборе материала и типа мембран:

• рабочий диапазон температур;
• санитарно-гигиенические требования;
• динамичность работы системы;
• долговечность;
• стойкость к диффузии воды.

Существует два основных способа производства мембран:

• первый основан на компрессионном формовании мембран из листовой сырой резины с последующей вулканизацией;
• второй-связан с экструзионным заполнением термопластическими эластомерами пресс-форм с последующими фиксацией и охлаждением.

Единого стандарта на форму мембран нет. Даже фланцы мембран у разных заводов – разные. Крупные изготовители баков имеют свои небольшие заводы по производству наиболее массовых моделей мембран. А мембраны больших размеров выпускаются на специализированных предприятиях. На ряд материалов, применяемых для пищевой промышленности, существуют международные сертификаты.

Если рассматривать современные методы изготовления мембран, то все они основаны на применении термопластических эластомеров (ТРЕ), обозначающих ряд полимерных составов, которые имеют некоторые свойства резины (мягкость, упругая «память», гибкость), но, в отличие от резины, определенно обладают способностью быть переплавляемыми, как любой другой термопластический материал. Экструзионный метод изготовления занимает меньше времени и позволяет автоматизировать процесс изготовления мембран.

В последнее время наибольшее распространение получили мембраны из следующих материалов:

EPDM (Ethylene Propylene Diene Monomer) – этилен-пропилен-диен-мономер (тройной полимер, который состоит из трех отдельных мономеров); резиновый материал (основные составляющие – этилен и пропилен). Гибкая резиновая основа создается при добавлении в смесь малого количества диена. EPDM бывает усиленным и неусиленным, а также в вулканизированном и невулканизированном состоянии.

Данный материал эластичен, хорошо выдерживает температуру до 95°С, может применяться для санитарной воды. Главное его преимущество – долговечность. Мембраны из него выдерживают 100 тыс. циклов динамического нагружения. Цвет – черный.

BUTYL – синтетическая бутиловая резина, менее эластичная, чем резина из EPDM, но обладает меньшей водопроницаемостью при высоких температурах. Применима для работы до 99°С. Выдерживает до 60 тыс. цик-лов динамического нагружения. Цвет – черный.

Резина из натурального каучука – натуральная резина для питьевой и непитьевой воды. Диапазон рабочих температур – до 40°С. Наиболее эластичная резина, но обладает наименьшей стойкостью к диффузии воды и слабой динамической стойкостью. Выдерживает до 5 тыс. циклов реального рабочего нагружения. Цвета – от серого до желтого.

SBR (Styrene-Butadiene Rubber) – стирол-бутадиеновая резина; вид синтетической резины, применяемой только для систем отопления. Один из самых дешевых материалов. Допустимый диапазон эксплуатации до 100°С. Менее эластична, чем перечисленные выше материалы. Цвет – черный.

NBR (Nitril-Butadiene Rubber)-материал, используемый для изготовления мембран, работающих в среде более активных сред (масло, топливо), температура эксплуатации – от -10 до +100°С. Цвет – черный.

Требование стандарта и технические характеристики наиболее часто применяемых материалов при изготовлении мембран

Характеристика	По стандартам DIN 4807	Бутил	EPDM	Натуральная резина
Объемная плотность, г/см	—-	1,10/1,12	1,12/1,14	1,18/1,20
Твердость, А	50±5	50	48	45
Напряжение на разрушение, кг/см²	>100	125	105	115
Растяжение на разрыв, %	>450	600	700	750
Компрессия, %	<60	45	55	55

В последнее время находят применение хлор-бутиловые мембраны, что обусловлено конкретными технологическими процессами, для которых мембраны предназначены. Это наиболее долговечные и экологически чистые (но и одни из самых дорогих) материалы, используемые в пищевой промышленности. В таблице представлены требования стандарта и технические характеристики наиболее часто применяемых материалов при изготовлении мембран для рассматриваемого оборудования.

Замена: правила и этапы

Перед покупкой новой мембраны специалисты рекомендуют несколько раз проверить и определить причину поломки оборудования. Одним из главных признаков разрыва детали является подача воды тонкой струей при растущем давлении.

Замену мембраны можно провести самостоятельно и без привлечения специалистов. Только соблюдая все требования и нормы демонтажа или установки мембраны, возможно выполнить работы за короткий промежуток времени на высоком профессиональном уровне. Если мембрана порвалась, и нет возможности ее заменить, специалисты рекомендуют заклеить деталь специальным клеящим составом.

Демонтаж

Демонтаж оборудования проводится в несколько этапов:

• отсоединение гидроаккумулятора от общей системы водоснабжения;
• снизить давление воздуха с помощью специального устройства, расположенного на верхней поверхности емкости;
• отсоединить шланг и крышку;
• слить все остатки воды из оборудования;
• убрать крышку с манометра;
• через специальное отверстие в нижней части корпуса достать мембрану;
• проверить целостность емкости, убрать остатки грязи и ржавчины;
• вымыть и высушить емкость.

Установка

Монтаж мембраны осуществляется с соблюдением некоторых правил:

• вставьте держатель в отверстие сверху мембраны;
• установите болт в отверстие держателя;
• поместите мембрану в корпус и закрепите ее специальной гайкой;
• установите фланец мембраны;
• проверьте гидроаккумулятор на возможность появление течи;
• присоедините прибор к общей системе водоснабжения.

2 Как понять, что нарушена целостность мембраны?

Если вода из крана начинает идти с перебоями (то нормальным напором, то тонкой струей с периодическим усилением), и стрелка манометра «скачет», показывая резкую перемену давления – это явный признак того, что мембрану требуется проверить.

Теперь следует разобраться с тем, как выполняется проверка целостности мембраны. Этапы следующие:

Внешний вид порванной мембраны.

1. Насос отключается.
2. Подача воды в бак перекрывается.
3. Вода из бака сливается.

Если во время дренирования жидкости из отверстия будет выходить воздух – значит, целостность изделия нарушена, и его требуется в обязательном порядке менять (или же вулканизировать – если будет такая возможность).

2.1 Правила замены мембраны

Если Вы проделали вышеупомянутую процедуру и уверились в том, что целостность изделия нарушена – значит, требуется заменить износившуюся «грушу». Для этого выполняем следующие действия:

1. Гидроаккумулятор отсоединяется от трубопровода.
2. Сбрасывается давление воздуха (если до этого еще не выполнялось). Ниппель, который для этого предназначен, располагается на верхней части корпуса бака (независимо от того, какой он – вертикальный или горизонтальный).
3. Шланг и крышка – откручиваются.

При этом будьте готовы к тому, что внутри емкости еще осталась вода, причем будет ее немало. По этой причине процедуру требуется проводить, держа рядом таз, или же в месте, где не страшно будет залить пол водой (на улице или в гараже, к примеру).

Процесс извлечения старой мембраны из бака.

После того, как вода из гидроаккумулятора полностью слилась – можно продолжать процедуру:

1. Демонтируется крышка с манометром.
2. Через специально предназначенное отверстие (располагается внизу корпуса, независимо от конструкции бака) мембрана вытаскивается наружу.

На этом этапе требуется заодно и осмотреть сам корпус

Внимание следует обращать на ржавчину, трещины, грязь – само собой, что всего этого быть не должно. После проверки бак промывается изнутри и откладывается – для просушки

1. Новую (или старую, но отремонтированную) мембрану моют и устанавливают в гидроакумулятор.
2. Монтируется на место фланец мембраны.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Схема монтажа гидроаккумулятора к погружному насосу

Схема подключения гидробака аналогична предыдущей, разница заключается в способе установки насоса.

В системе водоснабжения от погружного насоса используется обратный клапан, который препятствует выходу воды из мембраны обратно в гидросооружение. Клапан монтируется перед подающей трубой на насосном оборудовании, в некоторых случаях для этого проделывается на крышке внутренняя резьба.

Для подсоединения используется штуцер нужного диаметра с наружной резьбой. После установки клапана к нему подводится подающая водная труба требуемой длины.

Длина определяется достаточно просто: конец веревки с грузилом опускается в гидросооружение и делается отметка верхней точки конструкции. Далее веревка поднимается и выполняется замер длины от грузила до верхней точки. От готового значения отнимается высота от точки до места, где труба из гидросооружения прокладывается в грунт, а также длина насосного оборудования с клапаном. Оптимальная длина трубы – когда оборудование возвышается над днищем скважины или колодца на высоту до 35 см.

Далее монтаж и настройка гидроаккумулятора выполняются по стандартной схеме.
