Расшифровка цифро-буквенной маркировки электрических кабелей и проводов

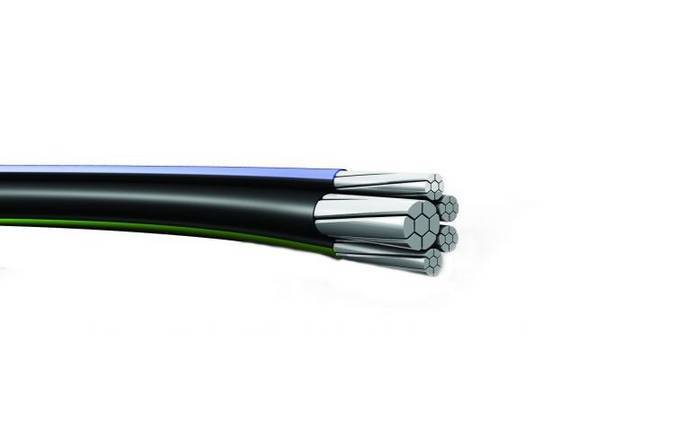

Маркировка кабеля СИП

Самонесущий изолированный провод используют в сетях 0,4, 1, 6-35 кВт и применяют при:

1. монтаже линейных ответвлений;
2. строительстве магистралей;
3. сооружении вводов в жилые и административные здания.

Вид кабеля	Обозначение
СИП-1	Четырехпроводной кабель из алюминия или сплава алюминиевого, светостойким полиэтиленом покрыты три жилы, четвертая без оплетки со стальным сердечником, играет роль несущей и нейтральной
СИП-2	Жилы все изолированные, в том числе и несущая
СИП-3	Одножильный сталеалюминиевый кабель, оболочка из сшитого светостабилизированного п/э
СИП-4	Все четыре жилы изолированы светостабилизированным термопластичным п/э, несущая отдельная жила отсутствует
СИП-5	Количество жил две и более, отсутствует отдельная несущая жила, остальные покрыты оболочкой из сшитого п/э

Марки алюминиевых проводов

Алюминиевые провода маркируются буквой А и изготавливаются в
соответствии с ГОСТ 839-80*Е. Выпускают следующих марок: АПВ, АППВ, АППР, АПР, АПРН.

Сталеалюминиевый провод состоит из одной стальной проволоки и шести алюминиевых проволок. Выпускают следующих марок: АС, АСКС, АСК, АСКП.

В качестве бронированного алюминиевого кабеля, прокладываемого в земле, выступает АВБбШв.

Алюминиевые провода могут быть как без изоляции, так и с эмалевой изоляцией (марки — ПЭЭА-155, ПЭВА, ПЭЭА-130), предназначенных для изготовления обмоток электромашин, аппаратов и приборов.

Цветовая маркировка кабеля

Теперь давайте поговорим о цветовой маркировке кабеля. Вы наверняка не раз видели провода разных цветов. Это делается не просто так, люди монтирующие провода и соединяющие их между собой, всегда знают какой из них за что отвечает.

Отмечу, что каждому цвету оболочки соответствует определенный кабель:

• Проводка голубого цвета означает нулевой кабель.
• Проводка черного цвета соответствует – фазному проводу.
• Провод желто-зеленого цвета – заземляющий.
• Если в проводе соединины желто-зеленый и голубой цвета – это значить что проводка одновременно нулевая и заземляющая.

А вообще, чтобы лучше понять какой цвет за что отвечает, посмотрите фото маркировки кабелей в интернете, в том числе и цветовую таблицу.

Итак, сегодня вы узнали о двух типах маркировки кабелей. Надеюсь данная статья помогла вам разобратся в сегодняшней теме.

Что важно знать о маркировке кабеля?

Разновидности маркировки:

• заводская;
• кабельных окончаний;
• электронный маркер.

Таблица классификации кабелей

Группы однородной кабельной продукции	Силовые для прокладки стационарной на напряжение до 35 кВ включительно
	Силовые для прокладки стационарной на напряжение до 110 кВ и выше
	Силовые для нестационарной прокладки
	Связи симметричные
	Связи коаксиальные
	Связи телефонные
	Связи телефонные распределительные
	Радиочастотные
	Управления
	Контрольные
	Оптические
	Греющие
	Прочие (судовые, шланговые)
Прочие параметры	Тип и наличие изоляции
	Тип и наличие экрана
	Материал жил
	Количество жил
	Гибкость
	Для соединения подвижного
	Для соединения неподвижного

Кабель в классическом понимании – устройство для передачи самого электричества либо его сигнала их точки «А» в точку «В». Если рассматривать функции греющего кабеля, то их основной задачей является излучение тепла либо на необходимом определенном участке, либо по всей своей протяженности.

Подразделяются на три типа:

• зональный;
• резистивный;
• саморегулирующий (самый дорогой и перспективный).

Телефонный кабель (маркируется буквой «Т») состоит из большого количества медных жил, попарно расположенных в пучках или в повивной скрутке.

Особые требования касаются сварочного кабеля:

1. ударостойкость, высокая механическая прочность, хорошее противодействие агрессивным средам и веществам;
2. оплетка кабеля – на базе полимеров, что предупреждает вероятное оголение токопроводящих жил;
3. сечение, соответствующее нагрузке, создаваемое аппаратом;
4. базовая изоляция кабеля – из шланговой резины с дополнением из полимерной пленки;
5. изоляция, выдерживающая многие циклы скручивания, причем без механических повреждений.

Бронированный кабель применяют для подачи электроэнергии и передачи теле- и видеосигнала. Его прокладывают по воде, земле, воздуху. Противостоит различным механическим воздействиям. Броня снижает эксплуатационные расходы.

ВАЖНО! Специальный кабель Ethernet (Lan-кабель) используют для прокладки компьютерных сетей. Основные типы:

Основные типы:

Основные типы:

• коаксиальный;
• витая пара (самый простой и дешевый);
• оптоволоконный.

Цветовая маркировка проводов блоков питания компьютеров разнообразна: кабельная маркировка KLEMSAN серии KE (КЕ1, в частности) применяется при сборке одного-двух шкафов автоматики; КЕ1 (для кабелей сечением 0,75 — 1,5 мм2) поставляется по 200 шт букв/знаков либо 500 шт цифр одного наименования.

Расшифровка кабеля АВБбШв:

• А — токопроводящая алюминиевая жила;
• В — изоляция жил непосредственно из ПВХ пластиката;
• Б — броня из стальных двух лент;
• б — без подушки, служащей внутренней частью защиты, находится под броней, предохраняет от коррозии и механических повреждений непосредственно лентами и проволоками брони;
• Шв — защитный покров, собой представляющий выпрессованный шланг из ПВХ пластиката.

Кабели ориентированы для горизонтальных и наклонных трасс.

Для чего нужна маркировка

Даже опытный электрик или монтажник на глаз точно не определит диаметр токопроводящей жилы до миллиметра, потому что часто слой изоляционного материала тщательно маскирует все видимые отличия.

Поэтому производители наносят по всей длине провода маркировку, которая явно показывает:

• Количество жил;
• Диаметр сечения жилы;
• Толщину изоляции;
• Материал жилы, изоляции, прокладок;
• Условия транспортировки, хранения, эксплуатации;
• Номинально выдерживаемую токовую нагрузку.

Наносится маркировка через каждые десять сантиметров контрастным к фону цветом, чтобы максимально упростить и повысить безопасность процесса электротехнического монтажа. Представляет она собой комбинацию от семи до пятнадцати знаков, букв и цифр. Отдельно применяется и цветовое оформление.

Сфера применения

Благодаря своей конструкции и жесткости, а также свойствам ПВХ оболочки, кабель устойчив к механическим повреждениям и попаданию влаги, за исключением прямого контакта с водой внутренней жилы.

В первую очередь, ПВ 1 используется в качестве арматуры для заземления, когда с его помощью прокладывают линию от заземляющего стержня до прибора или розетки. В таком случае одножильный проводник подходит идеально, так как его сечение достаточно, чтобы выполнить отвод разряда в грунт. Данный кабель имеет оболочку желтого цвета с зеленой полосой, такая маркировка хорошо заметна в темноте или при укладке в грунт.

Также одножильный проводник ПВ 1 используется для прокладки в кабельных каналах и внутри бетонных конструкций, чаще всего для подключения осветительных приборов на потолке, когда провод нужно провести в пустотах плит перекрытия. Благодаря своей жесткости, ПВ не сгибается на большом расстоянии, поэтому его можно протаскивать без специального направляющего троса.

Монтаж электропроводки в трубах также возможен при использовании ПВ 1, причем независимо от типа канала: гофрированный он или с гладкими стенками. Все повороты кабель будет проходить без деформации, при этом жесткость всей конструкции увеличивается.

ПВ 1 перемычка

Многие монтажники используют кабель ПВ для устройства перемычек между автоматическими выключателями в сборном щитке распределителя, когда один конец провода устанавливается в несущей фазу клемме, а другой – вставлен в следующий автомат. При этом проводник сгибается в П-образный переход нужной высоты.

Маркирование кабелей и проводов

На кабелях всегда указываются буквы и цифры. Они могут обозначать свойства изделия, его длину, площадь сечения и другие параметры. Ниже представлено три основных типа маркировки кабельной продукции.

Цифровое обозначение

Цифры на изделии в основном располагают данными о площади сечения, допустимом напряжении для провода, длине изделия. Иногда на маркировке пишется количество жил. Например, ВВГ 2×1,5, что можно расшифровать как, силовой кабель с двумя жилами и площадью для каждой из них по 1,5 мм квадратных. Подходит для напряжения 1 киловатт.

Буквенное обозначение

Буквенное обозначение марки

Буквами пишутся все свойства изделия. Провод может быть с двумя оболочками, экранизированный, голый, с заземлением или негорючий. Для примера можно взять ВВГнг, что означает что это силовой провод, с двумя слоями изоляции, устойчив к возгоранию.

Цветовая маркировка

Цветовая маркировка в основном указывает фазы проводов. Это помогает не путаться в процессе прокладки линии. Основные цвета, желтый, зеленый, красный и синий. Для нулевой фазы и заземления используются темно-жёлтые или голубые оттенки.

Общие принципы маркировки кабельной продукции

Основные стандарты и принципы маркировки проводов и кабелей аналогичные. При этом большой сложности в расшифровке нет. Главное – запомнить несколько правил.

Для идентификации кабельной продукции используется маркировка, состоящая из 7 групп, включающих буквы и цифры. Код имеет следующий вид: Х ХХХ ХХХ ХХХ ХХХ ХХХ ХХХ.

Каждое цифровое и буквенное значение записывается в строго обозначенном порядке. Выделяется:

1. 1 группа. Она свидетельствует о материале жил.
2. 2 группа. Здесь указан материал, и которого изготовлена броня, защита, изоляция жил или оболочки. Здесь же указывается маркировка бронированного кабеля.
3. 3 группа. Указываются особенности конструкции (к ним можно отнести возможность использования изделия для прокладки в земле, трубах).
4. 4 группа. Имеет числовой показатель, что означает количество жил, находящихся в кабеле. Отсутствие цифры показывает, что жила здесь одна.
5. 5 группа. Означает площадь поперечного сечения, которое выражается в мм².
6. 6 группа. Из этой характеристики можно узнать показатель номинального напряжения сети.
7. 7 группа. В конце маркировки указывают стандарт по ГОСТ или ТУ.

С применением такой схемы можно получить исчерпывающую информацию по расшифровке маркировки кабелей и проводов.

Маркировка кабельных оболочек

Материалы оболочек кабелей маркируются соответствующей первой буквой:

• С — свинцовая,
• А — алюминиевая,
• В — поливинилхлоридная,
• Н — найритовая,
• Р — резиновая.

В значительном большинстве буква Г, входящая в обозначение проводов, указывает, что они гибкие (многопроволочная жила), а в обозначении кабелей — что оболочка или защитная броня голые (отсутствует слой пряжи для защиты от коррозии при прокладке в земле или воде) или что кабель гибкий.

В марке изолированных проводов первая буква обозначает материал провода (при медных жилах обозначение отсутствует), вторая буква — П обозначает провод, третья — материал изоляции.

В обозначении могут быть также буквы, характеризующие другие элементы конструкции:

• О — оплетка,
• Т — для прокладки в трубах,
• П — плоский,
• Ф — металлическая фальцованная оболочка,
• С — для скрытой прокладки или для сельского хозяйства.

Провода и кабели различаются количеством жил (в основном от 1 до 4), сечением и номинальным напряжением.

Ещё одно интересное видео о маркировке в электрике смотрите ниже:

Буквенно-цифровая маркировка проводов и кабелей

Маркировка всех электрических проводов обозначается буквами и числами. В качестве примера мы с вами рассмотрим маркировку кабеля поливинилхлоридного (ПВХ).

Подобная маркировка применяется во многих случаях. Более подробную маркировку от всех производителей вы сможете найти в средине нашей  статьи, для вас мы собрали все виды кабелей.

Но, все, же начнем мы с малого, и разберем все на примерах.

И так, кабель ПВХ:

• А – первая буква любой маркировки, в таком случае производители говорят, что провод алюминиевый, если буква отсутствует – он медный;
• АС – жила, которая имеет дополнительную оболочку, она всегда из свинца. (Вторая буква);
• АА – алюминиевая жила имеет дополнительную оболочку кабеля;
• Б – говорит о том, что кабель имеет защитную броню. Если вы встретите маркировку «Бн» – это будет означать, что такая защита не поддерживает горение;
• В – означает, что используется поливинилхлоридная изоляция;
• Г – стоит в самом конце, в этом случае провод голый;
• К – броня выполнена только круглыми стальными проволоками;
• С – присутствует свинцовая оболочка, если встречается «О» оболочка нанесена поверх фазы кабеля;
• Р – изоляция кабеля из резины;
• НГ – не поддерживает горение.

Не включается в список, но имеет место и маркировка «Ш» – означает шнур. Про термопарный провод читайте подробней, у него специфическая маркировка.

Копирование/дублирование номеров проводов на схеме

В некоторых случаях требуется продублировать номер провода на разных участках цепи. Такая ситуация, например, возникает при расположении одной цепи проекта на разных листах, или когда требуется подчеркнуть отношение конкретного провода к данной цепи.

1. Для запуска процедуры нажмите пиктограмму Копировать номера проводов на вкладке Схема в панели Редактировать провода/номера проводов.
2. Кликните левой кнопкой мыши на проводе в том месте, где вы хотели бы установить дополнительный номер.

Дополнительный номер провода можно разместить только в том случае, если данному проводу/цепи номер уже присвоен.

Дополнительный номер помещается в слой для копий номеров проводов.

Виды кабеля

Кабель разных марок хоть и выглядят похоже, на деле имеют массу различий. Для производства жил и оболочек используются разнообразные материалы. Кроме того, изделия могут иметь дополнительные конструкционные элементы.

В зависимости от металла, из которого изготовлены жилы различают алюминиевые и медные проводники.

Алюминий — недорогой материал, отличающийся малым весом. Тем не менее использование алюминиевых изделий в качестве проводки в жилом помещении запрещено, что связано с недостатками металла: текучестью; окислением, ведущим к образованию ухудшающей проводимость оксидной пленки и хрупкостью.

Электропроводимость у медных жил в 1,7 раза лучше, чем у алюминиевых. Эластичность и гибкость материала позволяет выдерживать множество деформаций при прокладке и использовании. Впрочем, и медь — не идеал: вес медного кабеля в три раза превышает вес алюминиевого аналога. Стоимость материала также говорит не в его пользу. Кроме того, жилы и контакты окисляются на воздухе.

Продвигаясь изнутри конструкции проводников наружу, рассмотрим изоляционные материалы. От их типа зависит способность кабельно-проводниковой продукции выдерживать различное напряжение, воздействие высоких и низких температур, ультрафиолета, сопротивляться механическим повреждениям и другим внешним факторам. Наибольшей популярностью пользуются такие материалы, как поливинилхлорид (ПВХ), полиэтилен, резина и бумага с пропиткой.

Изделия в ПВХ-изоляции прокладываются внутри помещений, что связано с чувствительностью материала к низким температурам и ультрафиолету. Проблемы могут быть решены применением специальных добавок, а также прокладкой в трубах. В целом, материал неплохо сопротивляется повреждениям и износу.

Проводники в полиэтиленовых оболочках, не подверженные разрушению кислотами и щелочами, эксплуатируются при широком диапазоне температур. Для улучшения характеристик применяются добавки, а также вулканизация. Технология позволяет лучше противостоять растрескиванию, а также повысить температуру плавления.

Кабель, покрытый резиной, хорошо гнется, практически не поглощает влагу. Использование материала повышает стоимость готовой продукции. Кроме того, со временем резиновая оболочка теряет эластичность.

Проводники в пропитанной бумаге на основе сульфатной целлюлозы выдерживают напряжение до 35 кВ. Для защиты от влаги применяются дополнительные оболочки.

Конструкция кабеля может содержать дополнительные элементы. Существуют экранированные, бронированные изделия, модели в хлопчатобумажной и стальной оплетке. Экранирование применяется для защиты от помех и выравнивания электромагнитного поля внутри проводников. Бронирование предохраняет кабельно-проводниковую продукцию от значительных механических воздействий. Оплетки помогают предотвратить нарушение изоляции, а также противостоять растяжению.

Верный расчет

Для правильного определения необходимой площади существуют определенные методики. Для удобства использования результаты выполненных по ним расчетов сведены в таблицы, которые приводятся в различных справочниках и нормативных документах. Ниже представлены некоторые из них, по которым можно выбрать кабельную продукцию в пластиковой или резиновой изоляции для работы в однофазной и трехфазной сети.

Далее мы рассмотрим таблицы с расшифровкой маркировки электрических силовых медных и алюминиевых кабелей и проводов для электропроводки.

Допустимая нагрузка для медных проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Допустимая нагрузка для алюминиевых проводов при открытой (колонки 3-5) и скрытой (колонки 6-8) проводке:

Для использования данных достаточно определить суммарную мощность всех потребителей, которые планируется подключить к участку проводки и выбрать необходимый диаметр или площадь сечения.

В некоторых случаях диаметр провода можно определить и «на глазок». Опытные электрики принимают допустимую плотность тока равной 10 А/кв.мм. Это значит, что проводник сечением в 1 кв.мм пропустит ток в 10 А (при этом они говорят о достаточном запасе по нагреву). Получив необходимую площадь, ее умножают на 4 и делят на число pi(3.1415) для расчета диаметра.

Однако эта зависимость хорошо работает только, если полученная площадь не превышает 6 кв.мм. В противном случае токовые нагрузки окажутся чрезмерными, что может привести к авариям.выбор сечения необходимо производить с запасом

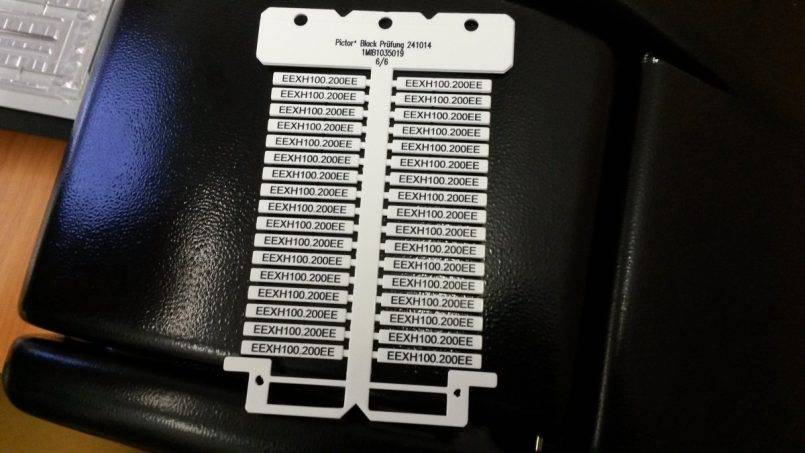

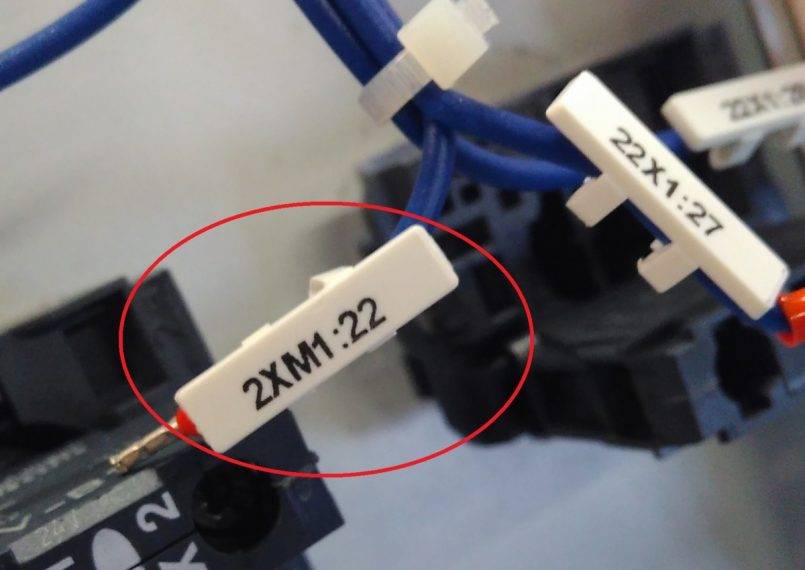

Бирки для маркировки силовых и контрольных проводов

Бирки используются для маркировки силовых и контрольных проводов. Обычно они изготавливаются из пластика или полипропилена, и закрепляются на входе и выходе кабеля в случаях его скрытой проводки, а также у соединительной коробки. Согласно существующим стандартам, маркировочные кабельные бирки бывают четырех типов:

1. У-134.
2. У-153.
3. У-135.
4. У-136.

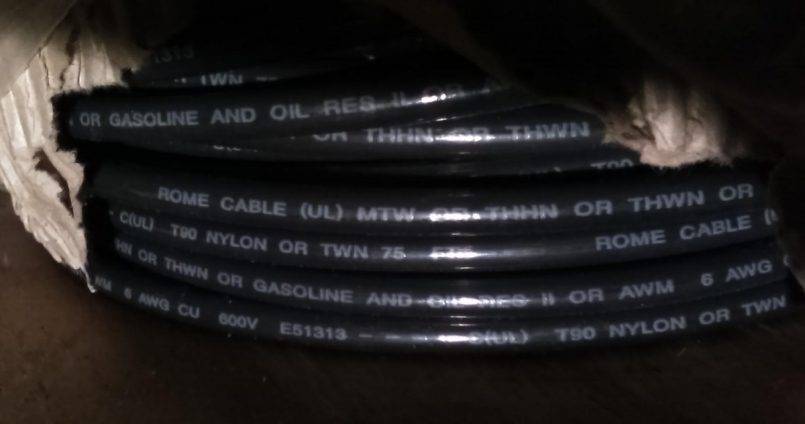

В заключение отметим, что маркировка кабелей зарубежного производства существенно отличается от отечественной. В качестве примера приведем лишь несколько буквенных обозначений:

• N — соответствие стандарту VDE (Германия);
• Y — ПВХ изоляция;
• 2Y — полиэтиленовая изоляция;
• 2Х — изоляция из сшитого полиэтилена;
• Е — трехжильный кабель;
• S или С — медный экран;
• R — стальная проволочная броня.

Очевидно, что маркировка кабеля очень разнообразна, и простому обывателю разобраться в ней довольно сложно. Поэтому, не имея специальных навыков и опыта, стоит обратиться к специалисту. Идеальным вариантом станет, если в услуги мастера, укладывающего кабель, будет включена и покупка всех необходимых материалов.

Добавление/удаление выносок с номерами проводов, быстрый перенос номера провода

AutoCAD Electrical позволяет легко добавлять выноски с номерами проводов или, как уже говорилось, настроить автоматическое добавление выносок номеров проводов в свойствах проекта/чертежа. Кроме этого пользователь может удалить некоторые из выносок и вернуть номера проводов, присвоенные автоматически.

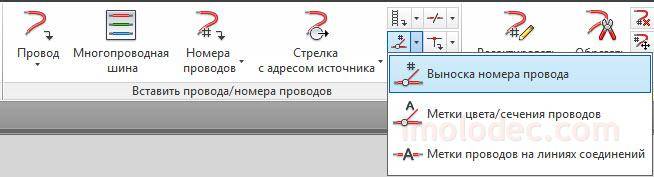

1. Для запуска процедуры нажмите пиктограмму Выноска номера провода на вкладке Схема в панели Вставить провода/номера проводов.
2. Кликните левой кнопкой мыши по номеру провода, который необходимо разместить на выноске. Появится вспомогательная линия от провода до курсора, позволяющая отследить, где будет проходить выноска. Кликните левой кнопкой мыши на точке, в который вы хотели бы завершить линию выноски и нажмите правую кнопку мыши, Enter или Пробел. AutoCAD Electrical позволяет строить линии выноски из нескольких сегментов. Для этого, не нажимая правую кнопку, Enter или Пробел потяните линию дальше. В этом функционале нет практической пользы, но мало ли кому-то понадобится.
3. Чтобы свернуть существующую выноску, после вызова команды Выноска номера провода, необходимо ввести в командной строке «К» и указать номер провода, выноску которого надо свернуть.
4. Чтобы перенести номер провода вдоль линии провода, после вызова команды Выноска номера провода, необходимо ввести в командной строке «Б» и выбрать номер провода, который надо переместить. После появления на проводе курсора в виде квадратика, переместить номер провода на новое место.

Эти и некоторые другие команды для работы с номерами проводов, также доступны в Отслеживающем меню, вызываемом правым кликом мышки на номере провода.

Общие принципы маркировки кабельной продукции

Для того чтобы идентифицировать кабель, его характеристики и область применения было проще, была разработана система обозначения или маркировки кабелей. Данные записываются во определенном порядке, каждая буква или цифра имеет свое значение.

Как расшифровывать маркировку кабелей

Что обозначает каждая позиция и какие буквы там могут стоять смотрите в таблице ниже. Дополнить тут особо нечего:

Расположение букв или цифр	Что обозначает	Используемые буквы и их расшифровка
1-я буква	Материал жил	— нет буквы — медь
А — алюминий
2-я буква	Степень гибкости	Г — гибкий, многожильный
ничего нет — одножильный
3-я буква	Материал изоляции	В — поливинилхлорид (ПВХ)
П — полиэтилен
Р — резина
НР- негорючая неделя
Ф — фторопласт
Ц — пленочная изоляция (для монтажных проводов)
4-я буква	Материал оболочки или тип брони	БбГ — броня из стальной профилированной ленты
Бн — броня из стальных лент с защитным покровом, не поддерживающим горение
В — ПВХ
Д — оплетка из двойного провода
К — броня из круглых стальных проволок, заключенных в стальной поклов
СБ — свинцовая броня
5-я буква	Тип защитного покрова, назначение наружного слоя, обозначение конструкции жилы	В — ПВХ (если стоит в конце обозначает бумажную изоляцию)
Г — противокоррозионный защитный слой. Если «Г» — нет защита от механических повреждений
О — изолированные провода объединены общей оплеткой
Шв — защитный слой — выпрессованный шланг из ПВХ
Шп — защитный слой — выпрессованный шланг из полиэтилена
Шпс — тоже, но полижтилен самозатухающий
Э — экранированный
Т — провод для прокладыки в трубах

Также маркировка кабеля состоит из нескольких цифр. Там может стоять рабочее напряжение (для силовых кабелей), затем обязательно идет количество жил и через знак «х» указано сечение этих жил. И последними может быть нанесено обозначение стандарта, по которому изготовлен данный вид кабельно-проводниковой продукции.

Порядок размещения проводников

При проводке многожильных линий поступают следующим образом. Провода группируют в пучки, разделяя их по назначению. Формируют связку из фазовых проводников, отдельно собирают нулевые провода и заземление. Пучки по возможности формируют ровными рядами без переплетений. Это облегчит поиск того или иного провода.

В некоторых случаях в одной связке помещают фазовый и нулевой провод, питающий конкретного потребителя. На все связки крепят соответствующие значки.

Кабели в щитовой или в коммуникационном узле маркируют бирками, чтобы было легко найти нужную линию и определить её параметры.

Маркировка щитовой

Цели маркировки проводов

Данный процесс позволяет существенно упростить электромонтажные работы, запланированный или экстренные ремонт, техническое обслуживание объектов и кабельных линий во время эксплуатации. Еще одно функциональное предназначение – уменьшение вероятности возникновения аварийных ситуаций и сопутствующего им получения травм рабочим персоналом.

Маркируется кабель уже в процессе изготовления. Производитель должен выбрать цвет для изолирующей оболочки провода в соответствии с международными или отечественными стандартами, прописанными в ПУЭ, ПТЭЭП, ГОСТах и другой документации. Данные, отображенные на внешней оболочке кабеля, указывают на информацию по нескольким параметрам:

• число проводов;
• площадь сечения всего кабеля;
• применяемые изоляционные материалы;
• материалы проводов и т. д.

Подобная маркировка, хоть и является необходимой, но недостаточна для повышения безопасности при эксплуатации кабельных линий. Ориентируясь на нее, обслуживающие специалисты не смогут сделать однозначные выводы о предназначении всей системы или конкретного участка электрической проводки. Поэтому при выполнении электромонтажных работ на кабель наносятся дополнительные аббревиатуры, добавляющие к характеристикам информацию о назначении цепи.

Благодаря этому на изоляции появляются бирки со следующими данными:

• марка кабеля;
• предназначение;
• связанный с ним объект;
• протяженность линии и другая информация, если она необходима.

Кабельные бирки значительно упрощают подобную маркировку, делают ее удобной и максимально быстрой. Они подбираются в зависимости от диаметра, характеристик и изоляционных материалов на проводе. Они могут отличаться по ряду параметров, но имеют общее предназначение и способны хранить надписи в течение продолжительной эксплуатации.

Расшифровка шнуров

Шнуры расшифровываются по той же методике, что и кабеля. Обычно первая позиция означает материал жил. Если на первоначальной строке стоит буква А, то сырье выполнено из алюминия, а если А отсутствует, то медь. На втором месте обычно присутствует буква П, которая значит «провод», а если ПП, то это плоский провод. Ш — это шнур. В первом случае он одножильный, а во втором — из двух или трёх жил. Совсем недавно возник новый тип, который называется «нагревательный провод». Классифицируется НП. На третьей позиции буквы означают сырье изоляции. Обычно такие обозначения обычные:

1. Нэто — найрит.
2. П — полиэтилен.
3. Р — резина.
4. М — маслостойкая резина.
5. Л — оболочка из хлопка, покрытая лаком.
6. В — ПВХ.
7. О — покрытие из хлопчатобумажного материала с пропиткой.

На следующей позиции располагается справка о назначении провода. Г — это гибкий, С — соединительный, Т — для прокладки в трубах. Обычно после этих букв находятся цифры, которые обозначают число проводников, отмечаются одной цифрой, и их последующее сечение, которое объясняется второй цифрой. Более подробное объяснение маркировки указано в таблице обозначений.

При объяснении учитывается цвет кабеля. Когда прописывается аббревиатура, то главное — понять, где кабель, а где провод. Если буква П находится на втором месте, то это может означать полиэтиленовая изоляция. В этом случае следует учитывать число букв, обычно шнур обозначается четырьмя буквами, а кабель — большим количеством. Это неглавный признак, но часто помогает определиться. Расшифровка проводов легче, чем кабелей. Это возможно понять из примера:

1. АППВА — это алюминиевое сырье жилы. ПП — плоский провод. В — виниловая защита.
2. ПНСВ. На первостепенной позиции не находится буква А, это значит, что материал выполнен из меди. ПН — это нагревательный шнур. С — круглая жила из стали. В — это поверхностный слой ПВХ.

Экранирование кабеля

Силовые – при значительной мощности дают наводки в виде электромагнитного излучения на 50 Гц и кратных частотах. Вероятность приема подобных импульсов возрастает при прокладке рядом с ними сигнальных трасс (телефонных ит.п.), поэтому если есть такая необходимость, то все силовые кабели должны быть заэкранированы. Экран повышает стоимость кабеля и работает только в случае заземления, но зато дает полную защиту от создаваемого кабелем паразитного электромагнитного излучения.

При перепечатке материалов активная ссылка на сайт услуги электрика обязательна!

Поставка проводов ПВ 1

Нельзя обойти своим вниманием условия и требования предъявляемые к условиям поставки. Кроме того, следует уделить внимание требования предъявляемым к приемке провода

Осмотр провода	Согласно ГОСТ 6323 – 79 приемку провода следует проводить согласно определенным правилам. И первым пунктом в этом списке является внешний осмотр провода. На нем должна быть соответствующая маркировка, а изоляция провода не должна иметь деформаций.
Проверка сечения провода	Следующим этапом является проверка конструктивных размеров. Это вполне возможно сделать своими руками. Для этого замеряют сечение провода, а также соответствие толщины изоляции.
Проверка простоты снятия изоляции провода	На этом же этапе проверяют насколько свободно изоляция отделяется от жил проводника. Согласно ГОСТ изоляция, обрезанная по всей окружности на расстоянии 13 см от края, должна сниматься без усилий.
Схема испытательной установки	После этого проводят высоковольтные испытания провода. Их мы описали в разделе электрических характеристик провода.
Проверка сопротивления провода	Следующим этапом является проверка электрического сопротивления провода. Оно не должно превышать нормируемые значения, приведенные на фото выше. При этом для высоковольтных испытаний и определения сопротивления следует проводить на одном и том же куске провода.
Проверка маркировки бухт провода	После этого проверяется упаковка провода и наличие на его бирке всех необходимых обозначений. На бухте должна быть указана длина провода, при наличии длина отдельных кусков провода, масса бухты, наименование завода-изготовителя и дата изготовления.
Установка для проверки на стойкость провода изгибу	Последним испытанием является проверка на стойкость к изгибу. Для этого берется валик с диаметром равным 10 диаметрам провода и через него прогоняется провод. Если после этого не выявлено деформаций, то провод принимается к эксплуатации.

Особенности конструкции

ПВ1 – одножильный провод, благодаря чему он может использоваться для подключения только одного оборудования. Производится кабель из меди, которая предварительно проходит процесс лужения (покрывается флюсом).

Провод ПВ прост по конструкции. Он состоит из следующих конструктивных элементов:

1. Токоведущая медная жила, которая может состоять из одной цельной проволоки или нескольких маленьких проводков. Структура конкретного изделия зависит от сечения кабеля. Как писалось выше, для диапазона 0,5-10 кв. мм жила может быть цельной, от 16 кв. мм и больше – многопроволочной.
2. Слой изоляции, произведенный из поливинилхлорида. Имеет цветовую маркировку, выбранную заказчиком (если это не заземляющий кабель).

Как самому указать L, N, PE?

Если визуального обозначения нет или оно отличается от стандартного обозначения, лучше всего самостоятельно отметить все элементы после окончания ремонта. Для этого можно задействовать цветную изоленту, либо термоусадочную трубку. Согласно требованиям, указание жил необходимо делать на концах проводника, где осуществляется соединение с шиной.

Благодаря цветным пометкам облегчается ремонт не только для Вас, но и для электрика, который вполне вероятно будет осуществлять ремонтные работы домашней электрической сети после Вас! О процессе маркировки провода в щитке, мы поведали в отдельной статье.

Расшифровка маркировки кабеля по видам

Мы рассмотрим маркировку кабелей по основному материалу (алюминиевый, медный, резиновый, бумажный), по назначению (силовой, электрический, оптический, самонесущий), по типу изоляции (ПВ, ВВГ).

Расшифровка маркировки бумажного кабеля

Расшифровка маркировки кабеля бумажного, пропитанного изоляцией, кабеля (БПИ)

Маркировка	Кабель
А	алюминиевая жила
Б	броня из тонких стальных лент
АБ	алюминиевая броня
СБ	свинцовая броня
С	оболочка из свинца
О	отдельная жила (свинцовая)
П	броня из оцинкованных стальных плоских проволок
К	броня из оцинкованных стальных круглых проволок
В	бумажная изоляция с обедненной пропиткой
б	нет подушки
л	есть подушка и лавсановая лента
2л	двойная лента
Г	нет защитного покрова
н	наружный покров негорючий (после брони)
Шв	покров из выпрессованного шланга (поливинилхлорид)
Шп	покров из выпрессованного шланга (полиэтилен)
Швпг	пониженная горючесть
ож	однопроволочная жила (в конце)
У	бумажная изоляция с повышенной температурой нагрева
Ц	бумажная изоляция с пропиткой

Расшифровка маркировки силового кабеля

При монтаже прокладки проводов в любом помещении необходимо уделить особое внимание схеме

Важно при этом знать и типы, и обозначение проводов и кабелей

Расшифровка маркировки контрольного кабеля

Маркировка	Расшифровка
А	алюминиевая или медная жила
В	(вторая) изоляция ПВХ
В	(третья) оболочка ПВХ
П	полиэтиленовая изоляция
Пс	самозатухающая полиэтиленовая изоляция
Г	нет защитного покрова
Р	резиновая изоляция
К	(вторая или первая буква) контрольный кабель
КГ	гибкий кабель
Ф	фторопластовая изоляция
Э	(в начале) электрический кабель для штатных условий, (в конце или в середине) экранированный кабель для защиты от электромагнитного излучения

Буквенно-числовая маркировка кабеля (сечение жил и их количество)

Маркировка/технические характеристики и применение

Модель	Описание
АВВГ	Маркировка провода или кабеля небронированного представляет собой круглый или плоский кабель с алюминиевым одножильным проводником, в кабеле – от 1 до 4 жил. Он негорюч, используется в стандартных сухих помещениях или офисах для скрытой проводки.
ВВГ	Маркировка провода или кабеля небронированного, представляет собой плоский или круглый шнур с одножильным медным проводником, в кабеле – от 1 до 4 жил, имеется негорючая модификаиция ВВГнг и такая же с пониженным дымовыделением ВВГнг-LS.
ПВС	Круглый с медными многожильными проводниками.
ШВВП	Плоский с медными многожильными проводниками, малого сечения max 0,75м2. Применяется для подключения бытовых электроприборов.
NYM	Аналог ВВГнг, исключительно круглый.
АСБ	С токопроводящими алюминиевыми жилами, имеет свинцовую оболочку и дополнительную стальную защиту.
КВВГ	Кабель контрольный, имеет ПВХ изоляцию и оболочку, без защитного покрова. Используется для неподвижного присоединения к электроприборам, в кабельных коробах, в помещениях, на открытом воздухе, в условиях агрессивной среды.
нг-FRLS	Для одиночной или групповой прокладки, огнестойкий, не способствует горению при групповой прокладке с пониженным дымо- и газовыделением.
ВВГнг-FRLS	Изоляция жил и оболочка из ПВХ пластика, отсутствие защитных покровов, пониженной горючести и газовыделения, наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами.
FUJIKURA	Маркировка оптического кабеля связи, используется для передачи оптических сигналов в линиях связи.
СИП	Самонесущий изолированный провод нового поколения. Из себя – скрученный провод из алюминиевых жил, покрытых светостабилизированным п/э повышенной прочности, стойкие к действию ультрафиолета. Применяется в сетях 0,4, 1 кВ, 6-35 кВ при строительстве магистралей, ответвлений линейных, при сооружении вводов в жилые и административные здания.
