Устройство и принцип работы газового манометра

Приборы измерения давления

Напор в магистральном или домовом трубопроводе измеряют с помощью манометров. Приборы отличаются по точности измерений, принципу действия, стоимости, уровню защищенности.

По типу давления

Измерять можно как избыточное, так вакуумметрическое давление. По этому параметру манометры разделяют на 3 вида.

  • Абсолютного давления – измеряют абсолютную величину, от абсолютного нуля.
  • Манометры для измерения избыточного давления – разницы между абсолютным и атмосферным. Большинство моделей относится к этой категории.
  • Вакууметры – определяют уровень разжижения газовой смеси.


Абсолютного завления


Избыточного давления


Вакууметр

Есть и дорогие варианты, чаще используемые в производстве: напоронометры, измеряющие малейшие изменения в избытке напора, тягонапорометры, определяющие с такой же точностью уровень разреженности.


Напоронометр


Тягонапоронометр

По принципу работы

По механизму действия различают следующие виды.

  • Деформационный – чувствительным элементом прибора выступает трубчатое-пружинное устройство. Давление газа в газопроводе влияет на внутреннюю поверхность трубки. Она деформируется, а по величине деформации вычисляется величина напора.
  • Механический – прибор прямого преобразования. Напор смещает измерительный элемент – свободный конец пружины в данном случае, поводок переводит смещение на зубчатый селектор и стрелка на шкале сдвигается по отметкам.
  • Электромонтажный – усовершенствованный вариант механического. Если стрелка при измерении достигает максимального допустимого значения, цепь замыкается и датчик запускает сигнализацию. Класс точности у таких аппаратов не превышает 1,5.

    Деформационный

    Механический

    Электромонтажный

  • Самопишущие модели – манометр с дисковой диаграммой. Он предназначен для отслеживания динамики показателей в котельной, например, и в быту не применяется.
  • Грузопоршневый – состоит из приспособления для создания давления – поршня, измеряющей системы и калибровочных грузов. Такие модели могут работать в очень широком диапазоне в зависимости от настройки и часто используются для регулировки других манометров.
  • Жидкостный – «классический» U-манометр, состоящий из сообщающихся сосудов. Величина определяется по уровню жидкости.

    Грузопоршневый

    Жидкостный

    Самопишущий

Выпускаются и другие приборы – с более высоким классом точности, однако в быту надобности в них нет.

Основные классификации

Большая часть диффманометров содержат в своем составе набор узлов и деталей. При их содействии поддерживаются коммуникационные связи между средами. В состав устройства в обязательном порядке должны входить камеры, которые отделены друг от друга приспособлением, с помощью них проводят замеры. То есть эти устройства играют роль чувствительного компонента,  который и фиксирует разницу давлений.

Для изготовления корпуса применяют полимеры или металл с антикоррозийным покрытием. Корпус оснащают специальными компонентами, которые применяют для транспортировки и закрепления устройств на рабочем месте.

Во-первых, надо разделить небольшие конструктивные отличия между разными манометрами. В практической деятельности  используют стационарные и переносные устройства. Первые фиксируют непосредственно на месте выполнения замера. Вторые применяют при обследовании того или иного технологического процесса.

По способу подачи данных можно выделить следующие модификации устройства.

Стрелочный

Это классическое представление аналоговых измерительных изделий. Полученное значение показывает стрелка, перемещающаяся по установленной шкале. Такие модели отличаются высокой надежностью, но по части показателей точности, аналоговые манометры значительно уступают цифровым.

Цифровой манометр

Это устройство выводит результаты замера на установленный монитор. На такие изделия может быть уставлен микрочип, которые используют для формирования команд, направляемых на исполнительный механизм. Манометры этого класса устанавливают непосредственно в технологические линии. Управление исполнительными механизмами осуществляются с помощью электрических сигнал от 4 до 20 мА.

Мембранный дифманометр

В основании дифференциального манометра этого типа лежит пластина, выполненная из металла или из другого упругого материала. Иногда, для повышения эффективности мембран их делают гофрированными.

В состав дифференциального мембранного устройства входят две емкости, предназначенные для замера параметров рабочей жидкости. Емкости связаны между собой блоком, оснащенные импульсными трубками.Разница давлений может закрепляться при помощи штока. Он связан с органом измерения. При предельных колебаниях шток вызывает изменения сигнала на выходе из прибора. Это и гарантирует отображение получаемых параметров.

Сильфонный дифманометр

Дифференциальный манометр этого класса часто называют показывающим. Конструктивно оно состоит из показывающей и сильфонной частей. Отображающая часть представляет собой корпус круглой формы. Внутри него устанавливают индикаторный механизм стрелочного типа. Цена деления такого устройства составлять 1 мбар. Сильфонные манометры нашли свое применение в системах отопления, водоснабжения. Кроме этого их устанавливают в комплексах газоснабжения, по которым транспортируют нейтральные газы.

В рабочей части дифференциального манометра установлены элементы упругой механики, они состоят из сильфонов, пружин и пр. то есть, активная среда оказывает воздействие на демпфирующую систему, та в свою очередь передает сигналы на систему индикации. Устройства этого класса отличаются высокой точностью замера, так как механика не восприимчива к воздействию температуры и влаги

Ртутный дифманометр

Он отличается сложностью конструкции. Работа этого изделия основана на определении гидростатических характеристик по ртутному столбику. Применяя взаимодействующие сосуды, прибор фиксирует разницу давлений методом оценки и сравнивания избыточных уровней в столбах жидкостей.

Особенность устройств этого типа заключается в плотности рабочей жидкости. Это сводит к минимуму воздействие капиллярных сил.

Ртутные дифференциальные приборы отличает высокая чувствительность к температурам. Поэтому для ликвидации температурного воздействия на них устанавливают приборы настройки.

Каковы критерии выбора?

Подбирать прибор следует таким образом, чтобы он подходил под каждый конкретный случай. На это влияет:

  1. Диапазон измерений. Для бытовых нужд вполне достаточно диапазона от 0 до 4-х бар. Но и в промышленных условиях редко используют высокие показатели. Даже в котельных, которые отапливают многоэтажные дома, давление обычно не превышает 10 бар.
  2. Диаметр штуцера. Раньше стандартный размер составлял ¼ дюйма, поэтому для подключения приходилось использовать переходники.

    Сейчас производители выпускают приборы с разными диаметрами резьбы, но чаще всего используют ½ дюйма.

  3. Расположение штуцера. Он может находиться на корпусе или сзади циферблата. Выбирать следует так, чтобы после установки можно было удобно смотреть показания.
  4. Размер. Иногда манометр просто не помещается в том месте, где планировали его установить. Но размеров достаточно много, поэтому можно без проблем выбрать подходящий.
  5. Рабочая температура. Не всегда условия эксплуатации бывают комфортными. В отдельных случаях могут потребоваться модели, которые выдерживают низкие или наоборот высокие температуры.
  6. Межповерочный интервал. Каждый производитель устанавливает свои сроки поверки приборов учёта. Чем больше интервал, тем реже придётся обслуживать или менять манометры.

Если штуцер расположен на противоположной стороне циферблата, манометр называют аксиальным. Если штуцер находится сбоку от циферблата, манометр радиальный.

Что это за датчик и когда используется

Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.

ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении.

Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:

  • Энергетика;
  • Металлургия;
  • Нефтегазовая и нефтехимическая промышленность;
  • Системы водоснабжения;
  • Машиностроительные установки;
  • Генерация тепла и его распределение.

Также ЭКМ востребованы в системах автоматики безопасности ТЭЦ, ЦТП и котельных.

Разновидности моделей датчиков

Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям:

  • ТМ (ТВ, ТМВ), 10-ой серии;
  • PGS23.100, PGS23.160;
  • ЭКМ100Вм, ЭКМ160Вм;
  • ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.

Все перечисленные модели делятся на манометры с микровыключателями и с магнитомеханическими контактами. Также производители выпускают приборы во взрывозащищенном исполнении и виброустойчивые или жидконаполненные (внутри заполнены диэлектрическим маслом, чаще всего глицерином) чтобы показания стрелки манометра “не скакали” при повышенной пульсации измеряемой среды. Глицерин внутри ЭКМ не даст стрелке быстро перемещаться.

Общие сведения

Жидкие и газообразные вещества воздействуют с определенной силой на соприкасающиеся с ними тела. Величина этого воздействия, зависящая от свойств вещества и внешних факторов (температуры, сжатия и др.), характеризуется понятием давление.

Давлением называют отношение силы, действующей перпендикулярно поверхности к площади поверхности при условии равномерного распределения силы по всей площади. Различают абсолютное и избыточное давление.

Абсолютное давление — это полное давление газа или жидкости с учетом всех действующих сил, в том числе давления атмосферного воздуха. Избыточное давление — это разность между абсолютным и атмосферным давлением при условии, что абсолютное давление больше атмосферного. В технике, как правило, измеряют избыточное давление.

Абсолютное давление может быть меньше атмосферного. Если при этом их разность имеет небольшую величину, то ее называют разрежением, если она достаточно велика — вакуумом.

Для измерения избыточного давления применяют манометры, в связи, с чем это давление часто называют манометрическим. Разрежение и вакуум измеряют вакуумметрами, атмосферное давление — барометрами.

Единицей измерения давления в системе СИ является ньютон на квадратный метр (Н/м2). Однако выпускаемые приборы градуируют пока в старых единицах — миллиметрах водяного столба (мм вод. ст.), миллиметрах ртутного столба (мм. рт. ст.) и технических атмосферах (кгс/см2).

Одна техническая атмосфера равна давлению на площадь в 1 см2 столба ртути высотой 735,56 мм при температуре 0°С или столба воды высотой 10 м при температуре 4° С, т. е. 1 кгс/см2= = 735,56мм рт. ст. = 104мм вод. ст.

Вакуум измеряют в процентах атмосферного давления или в тех же единицах, что и давление. Средняя величина давления атмосферного воздуха определена в результате многочисленных измерений и составляет 760мм.рт.ст.,

Назначение

Контроль давления горючего важен для инжекторных и дизельных двигателей. Если не будет обеспечено необходимое давление, топливо не справится с сопротивлением форсунок, мотор будет работать с перебоями, увеличится расход горючего. За состоянием современного автомобиля следит бортовой компьютер, если он установлен. Но отслеживать давление в топливной системе не является его функцией. Ее выполняет манометр для проверки давления топлива. С его помощью контролируются элементы топливной системы.

Важно, что манометр можно подключать параллельно, не нарушая работу топливной системы (автор видео — Сам себе механик)

Конструкция и принцип действия

При работе манометра используется принцип равновесия. Измеряемое давление уравновешивается силой, которую создает упругая деформация чувствительного элемента, например, трубчатая пружина или  мембрана с двумя пластинами и др. Один конец устройства запаян в держатель, а второй с помощью рычага связан с механизмом, который переводит линейные изменения в движение стрелки на циферблате.

Рассмотрим устройство манометра для измерения давления, чувствительным элементом которого является трубчатая пружина. Это наиболее распространенные измерители, так как имеют хорошие технические характеристики, простую конструкцию, надежны в эксплуатации, позволяют выполнять измерения в широком диапазоне.

Широкое применение удалось достичь благодаря простоте конструкции прибора. В его основе используется трубка пустая внутри с сечением в виде овала или эллипсоида. Измеряемая среда действует на трубку, которая под давлением деформируется. С одной стороны трубка с помощью штуцера подключается к системе, а со второй соединена с механизмом, передающим деформационные изменения.

Передаточный механизм состоит из следующих элементов:

  • шестеренки;;
  • указателя (стрелки);
  • зубчатого сектора;
  • поводка.

Между зубьями сектора и шестеренкой вставлена пружина в виде пружины для исключения мертвого хода. Так как трубка имеет разные площади поверхности внутри и извне, под воздействием давления она пытается выпрямиться. Запаянный свободный конец с помощью рычага передвигает стрелку измерителя относительно шкалы. Если максимальное давление не превышает 25 бар, точность прибора составляет 2,5, свыше 25 бар – 1,5.

Виды

Типы манометров для измерения давления различаются по принципу действия:

  • жидкостные (трубные);
  • мембранные;
  • пружинные;
  • сильфонные;
  • поршневые;
  • пьезоэлектрические манометры;
  • радиоактивные;
  • тензоманометры (проволочные).

Каждый вид приведенных приборов отличается используемым чувствительным элементом и принципом работы.

Различаются измерители назначением:

  1. Общетехнические, применяемые для измерений в средах не агрессивных к сплавам из меди.
  2. Электроконтактные. Отличительной чертой устройств является возможность регулирования измеряемой среды.
  3. Специальные. Они предназначены измерять давление в разных газах, различают кислородные, аммиачные, ацетиленовые, для негорючих и горючих газов. Они отличаются по цвету.
  4. Эталонные. Отличаются высоким классом точности, поэтому применяются в качестве образца для проверки, испытаний и регулировки других измерительных приборов.
  5. Судовые. Применяются на морском и речном транспорте.
  6. Железно-дорожные. Применяются на ж/д транспорте.
  7. Самопишушие. Приборы оснащены механизмом, который регистрирует на диаграммной бумаге график работы измерителя.

Манометры используются в промышленности, в быту, в других сферах деятельности в зависимости от целей применения и технических характеристик.

Законодательная база Российской Федерации

Бесплатная горячая линия юридической помощи

Навигация
Федеральное законодательство

Действия

  • Главная
  • «ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Наименование документ«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ. ПБ 10-115-96» (утв. Постановлением Госгортехнадзора РФ от 18.04.95 N 20) (ред. от 02.09.97)
Вид документапостановление, перечень, правила
Принявший органгосгортехнадзор рф
Номер документа20
Дата принятия01.01.1970
Дата редакции02.09.1997
Дата регистрации в Минюсте01.01.1970
Статусотменен/утратил силу
Публикация
  • В данном виде документ опубликован не был
  • (в ред. от 18.04.95 — Промышленная безопасность при эксплуатации паровых и водогрейных котлов, сосудов, работающих под давлением, трубопроводов пара и горячей воды (сборник документов), Серия 10, Выпуск 2, М., ГП НТЦ по безопасности в промышленности Госгортехнадзора РФ, 2000)
НавигаторПримечания

5.3.1. Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой.

5.3.2. Манометры должны иметь класс точности не ниже: 2,5 — при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см), 1,5 — при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см).

5.3.3. Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

5.3.4. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра.

5.3.5. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу.

5.3.6. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м — не менее 160 мм.

Установка манометров на высоте более 3 м от уровня площадки не разрешается.

5.3.7. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного.

В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу.

5.3.8. На сосудах, работающих под давлением выше 2,5 МПа (25 кгс/кв. см) или при температуре среды выше 250 град. C, а также со взрывоопасной средой или вредными веществами 1-го и 2-го классов опасности по ГОСТ 12.1.007 вместо трехходового крана допускается установка отдельного штуцера с запорным органом для подсоединения второго манометра.

На стационарных сосудах при наличии возможности проверки манометра в установленные настоящими Правилами сроки путем снятия его с сосуда установка трехходового крана или заменяющего его устройства необязательна.

На передвижных сосудах необходимость установки трехходового крана определяется разработчиком проекта сосуда.

5.3.9. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

5.3.10. Манометр не допускается к применению в случаях, когда:

отсутствует пломба или клеймо с отметкой о проведении поверки;

стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора;

разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний.

5.3.11. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев. Кроме того, не реже одного раза в 6 месяцев владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок. При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

Порядок и сроки проверки исправности манометров обслуживающим персоналом в процессе эксплуатации сосудов должны определяться Инструкцией по режиму работы и безопасному обслуживанию сосудов, утвержденной руководством организации — владельца сосуда.

источник

Манометры других типов

На практике для измерения больших давлений используют не жидкостные, а пружинные манометры. В их основе – деформация твердого тела, в данном случае – пружины. Под действием давления пружина сжимается и через механизмы вращает стрелку прибора. Иногда вместо пружины используют согнутую в дугу металлическую трубу с запаянным концом. Когда в нее подается давление, она разгибается и посредством механизмов двигает стрелку манометра.

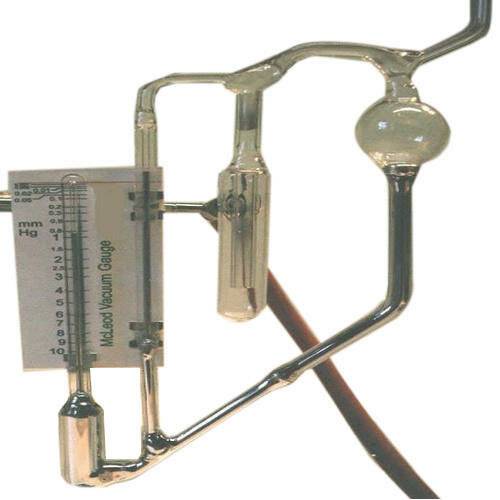

Существуют компрессионные манометры. Они работаю на законах термодинамики, в частности – на законе Бойля-Мариотта. Такие манометры могут измерять очень низкие давления.

Сильфонные версии

В таких моделях измерительных элементом выступает гофрированный короб из металла, дополненный спиральной пружиной. Плоскость прибора разделяется сильфоном на две части. Наибольшее воздействие давления приходится на камеру вне сильфона, а наименьшее – во внутреннюю полость. В результате воздействия давлений с разными силами чувствительный элемент деформируется в соответствии с величиной, пропорциональной искомому показателю. Это классические манометры дифференциальные, показывающие результаты измерений стрелкой на циферблате. Но есть и другие представители этого семейства.

Дополнительные опции

Наименование услугиТипЦена с НДС, руб.Комплектация указателем рабочего давления (1 маркер / 2 маркера на циферблате)

Комплектация запорным клапаном VE2-2-G ½

Осевое присоединение

Индивидуальная двойная шкала Индивидуальная шкала в mbar

Исполнение IP54

Индивидуальный номер прибора + паспорт

Свидетельство о поверке к нумерованному прибору

Первичная заводская поверка

Периодическая поверка

Гарантийная пломба-стикер

Ремонт

Очистка прибора от загрязнений (мазут, краска и пр.)

Комплектация указателем предельных значений (нержавеющая сталь)КМ-12, 22, 3195
КМ, КМВ40 / 50
КМ1420
КМ-11, 12под заказ
КМ-22+10% к стоимости прибора
КМ, КМВ (IP40)+10% к стоимости прибора
КМ, КМВ36
КМ, КМВ100
КМ, КМВ
КМ, КМВ140
Пломбировка манометра (под заказ)КМ-1255
КМ-2225
КМ, КМВ140
КМ, КМВиндивидуально

РаспечататьЧертежи

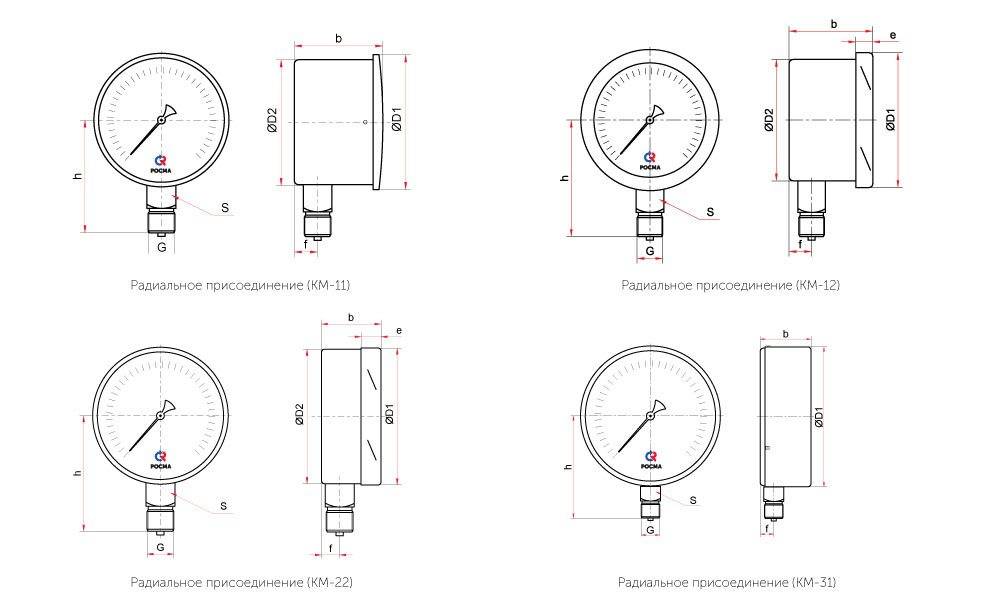

Основные размеры (мм), вес (кг)

ТипØD1D2behfSGВес

КМ-11Р63676645571014M12×1,50,22
КМ-12Р736538105690,20
КМ-22Р100101995118901622G½ или M20×1,50,59
КМ-31Р150150601161,07

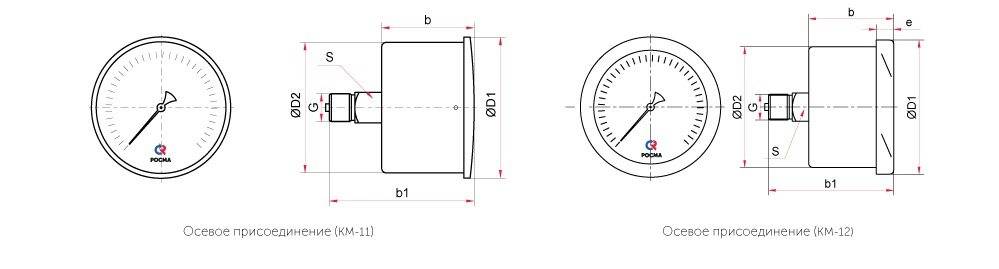

Основные размеры (мм), вес (кг)

ТипØD1D2beb1SGВес

КМ-11Т636565467114M12×1,50,18
КМ-12Т7337105714

РаспечататьМонтаж и эксплуатация

Монтаж/демонтаж должен производиться  при отсутствии давления в трубопроводе. Напоромер должен быть установлен либо в нормальном рабочем положении (положение прибора с вертикальным расположением циферблата (допускаемое отклонение ±5° в любую сторону)), либо в соответствии со знаком рабочего положения, указанном на циферблате.

При монтаже вращать прибор разрешается только за штуцер с помощью гаечного ключа. Прикладывать усилие к корпусу прибора запрещается. Крутящий момент при монтаже не должен превышать 20 Н∙м. Подвод давления осуществляется трубопроводами с внутренним диаметром не менее 3 мм.

Манометр газовый следует нагружать давлением постепенно и не допускать резких скачков давления; не превышать диапазон измерений. Запрещается использовать растворители и абразивы для очистки стекол.

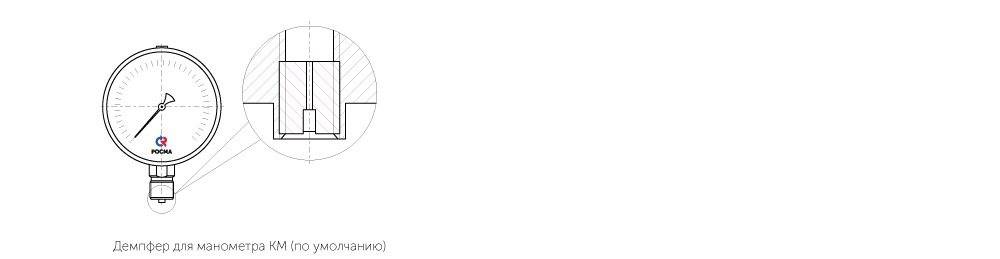

Для увеличения срока службы прибора рекомендуется перед манометром устанавливать кнопочный запорный клапан VE2-2 с автоматическим перекрытием и сбросом давления со стороны манометра. А при работе в ситуации кратковременных скачков давления выше верхнего предела измерения прибора, рекомендуется устанавливать клапан ПК-Н.

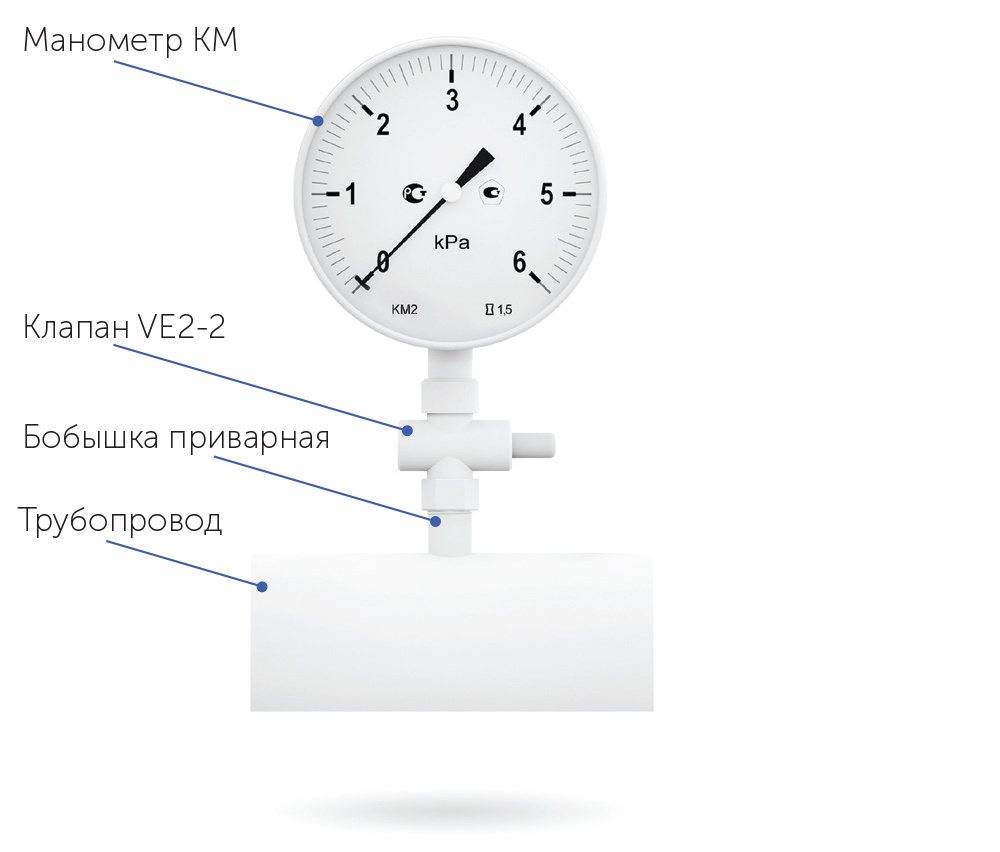

Типовой узел отбора для подключения манометра состоит из приварной бобышки и кнопочного клапана.

Напоромер необходимо исключить из эксплуатации и сдать в ремонт в случае, если: прибор не работает; стрелка движется скачками или не возвращается к нулевой отметке; погрешность показаний превышает допустимое значение.

РаспечататьКарта заказа

ТипманометрКМ
мановакуумметрКМВ
Диаметр корпуса63 мм1
100 мм2
150 мм3
Материал корпусасталь1
нержавеющая сталь2
Присоединение (расположение штуцера)радиальноеР
осевоеТ
Диапазон показаний давлений, кПаКМ0…2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60
КМВ−1…1,5 / −1…3 −0,8…0,8 / −1,25…1,25 / −5…5 / −8…8 / −12,5…12,5
Резьба присоединения100, 150 ммG½; М20×1,5
63 ммМ12×1,5
Класс точности100, 150 мм1,5
63 мм1,5 / 2,5
Степень защитыIP40
IP54IP54

Пример обозначения: КМ − 22Р. (0−10 кПа) G½. 1,5

Дополнительное оборудование Кнопочный запорный клапан VE2-2Бобышки из углеродистой сталиПереходники из латуни с наружным штуцером для шлангаУплотнительные кольца, паронитовые прокладки для манометровУказатели предельных значенийЕще

Внимание! С 6 мая 2020 года вводится новый прайс-лист

Расширен ассортимент скоб для ТМ

Архив новостей Новости

Источники

  • https://stanok.guru/oborudovanie/raznoe/izmerenie-davlenie-gaza-i-manometry.html
  • https://sovet-ingenera.com/gaz/equip/manometry-dlya-izmereniya-davleniya-gaza.html
  • https://domsgazom.ru/davlenie-gaza/izmerenie-davleniya-gaza
  • https://www.fiztech.ru/catalog/manometry/gazovye_manometry/
  • https://tehpribory.ru/glavnaia/pribory/manometr.html
  • https://StrojDvor.ru/gazosnabzhenie/manometry-dlya-izmereniya-davleniya-gaza/
  • https://ogon.guru/otoplenie/kotli/gazovie/aksessuari/manometr.html
  • https://mr-build.ru/newteplo/manometr-dla-izmerenia-davlenia-gaza-v-kotle.html
  • https://rosma.spb.ru/manometers/dlya_izmereniya_nizkikh_davlenij_gazov/

Методика поверки манометров

Существует довольно большое количество различных технологий, которые позволяют определить состояние измерительного устройства. Поверка технических манометров должна проводится исключительно профессионалами, так как допущенные ошибки могут стать причиной снижения точности снимаемых показателей. Оказывать услуги должны исключительно специалисты, получившие соответствующее разрешение.

Выделяют несколько наиболее распространенных технологий поверки:

При применении гидравлического пресса. В этом случае измерительное устройство устанавливается между двумя элементами прибора. Стоит учитывать, что подобная технология проводимых измерений характеризуется низкой погрешностью. Существует довольно большое количество различных видов гидравлических прессов, все они характеризуются своими определенными особенностями. Подобная конструкция встречается исключительно в специализированных магазинах, для применения следует обладать определенными навыками и знаниями.
При применении метрологического стенда. В этом случае основные показатели снимаются с минимальной погрешностью в установленных контрольных точках. Подобный прибор создает требующееся давление в системе. Среди особенностей использования метрологического стенда отметим то, что погрешности в измерении довольно высокие. Однако конструктивные особенности позволяют существенно расширить область применения устройства, к примеру, в случае высокого давления в системе.
При использовании специального калибратора. Этот прибор можно сегодня приобрести в специализированном магазине для самостоятельной поверки устройства

При выборе калибратора уделяется внимание тому, в каком диапазоне показателей он может применяться. Большая часть моделей работает по одинаковой схеме.

Устройство характеризуется высокой мобильностью и может применяться без особой подготовки.

Ртутный дифманометр

Входит в обширную группу жидкостных манометров, имея при этом одно из самых технически сложных конструкционных исполнений. Принцип действия прибора основывается на определении гидростатических показателей давления по столбу жидкости – в данном случае ртути. Используя также систему взаимодействия сообщающихся сосудов, устройство определяет разность давлений путем фиксации и сравнения избыточных уровней в жидкостных столбах. К особенностям ртутных дифференциальных манометров можно отнести высокую плотность рабочей среды, что минимизирует негативное влияние капиллярных сил.

Кроме того, для защиты рабочего процесса от внешнего воздействия при статическом давлении до 5 МПа могут задействоваться и дополнительные элементы контроля начального положения обслуживаемого столба жидкости. К тому же ртутные дифманометры отличаются чувствительностью к температурам, поэтому для устранения эффекта теплового влияния устройства иногда снабжаются средствами регулировки нулевого уровня чувствительной среды.

Дифференциальные манометры широко используют в технологических процессах для выполнения замеров, контроля, фиксации и настройки перепада напора, расхода рабочей жидкости и ее уровня.

Принцип действия

В деформационном (пружинном) манометре вода попадает в изогнутую трубку, сделанную из медного сплава. Давление воды приводит к деформации трубки, соединенной с механизмом, который заставляет поворачиваться стрелку.

Манометры с одновитковой пружиной рассчитаны на давление до 100 атм. Для измерения более высокого давления применяют пружины с несколькими витками, закрученными в спираль или винт.

Есть устройства, в которых вместо трубки установлена тонкая двухпластинчатая мембрана. Они подходят для вязких или загрязненных растворов, выдерживают сильные вибрации, но чувствительны к колебаниям температуры.

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.

Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.

Три метода самостоятельно измерить давление воды в квартире

Посмотрим на три способа самостоятельно измерить давление воды в вашей квартире.

Метод 1, постоянный

Если установить манометры в вводной водопроводный узел, то вы сможете постоянно контролировать давление воды в системе ГВС и ХВС. Давление воды будет измеряться именно на вводе воды в квартиру.

Устанавливаются манометры на горячий и холодный водопровод, после главных запорных кранов квартиры, после грубого фильтра очистки воды, после обратного клапана, ДО счётчиков учёта расхода воды.

Читать: Стояки водоснабжения в многоквартирном доме

Если в водопроводном узле предусмотренны фильтры тонкой очистки, то манометры лучше поставить после них, а ещё лучше купить тонкие фильтры с манометрами.


несколько манометров в узле

Важно отметить, что обычно, для экономии места и удобства монтажа, манометры ставятся в комплекте с редукторами давления. манометр с редуктором давления


манометр с редуктором давления

Примечание: установка редуктора давления не обязывает ставить манометр и наоборот. Это просто удобно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
