Что такое крышная котельная в многоквартирном доме

Основные требования

Важнейшие правила строительства газовых котельных относятся к расстоянию до зданий и сооружений. Промышленные установки, относящиеся, в отличие от энергетических и теплоснабжающих, к 3 категории риска, должны располагаться минимум в 300 м от ближайшего жилого здания. Но на практике в эти нормы вводятся многочисленные поправки. Учитывают особенности коммуникаций и громкость шума, интенсивность засорения воздуха продуктами горения. Пристроенные котельные нельзя располагать под окнами квартир (минимальное расстояние – 4 м), вблизи детских садов, школ и медучреждений допускается использовать лишь отдельно стоящие конструкции, потому что даже лучшие пристройки не гарантируют должной защиты.

Однако и к помещению предъявляются строгие требования. Так, настенные котлы на газе нельзя ставить в комнатах менее 7,51 м3. Обязательно предусматривается дверь с проходом для воздуха. Минимальная площадь этого прохода составляет 0,02 м2. Между верхней гранью нагревательного прибора и потолком должно оставаться хотя бы 0,45 м свободного места.

Нормы объема для котла по мощности таковы:

  • если устройство вырабатывает менее 30 кВт тепла, то его можно поставить в помещении 7,5 м3;

  • если мощность выше 30, но ниже 60 кВт, понадобится объем как минимум 13,5 м3;

  • наконец, в помещениях от 15 м3 объемом можно ставить котлы практически неограниченной мощности — насколько это целесообразно, позволительно по нормам пожарной защиты, конечно.

Но лучше все же на каждый дополнительный кВт мощности добавлять 0,2 м3. Жесткие стандарты относятся и к площади остекления. Она составляет минимум 0,03 кв. м. на каждый кубометр внутреннего объема.

Если контролеры обнаружат, что результат подогнан с учетом рамы, перегородок, корпусов форточек и так далее, они вправе назначить солидный штраф и даже предписать закрыть котельную полностью. И любой суд их решение поддержит. Мало того, само стекло должно быть выполнено по легкосбрасываемой технологии. Придется применять только обычные оконные листы — никаких сталинитов, триплексов и тому подобных усиленных материалов. В некоторой степени заменой могут послужить стеклопакеты с поворотным или смещаемым элементом.

Отдельная тема — приточная вентиляция в частном доме с газовым котлом. Непрерывно открытая форточка – это очень примитивно и несовременно. Куда правильнее будет пользоваться механизированными вытяжками и комплексами отвода выхлопных газов. Воздухообмен в любом случае должен обеспечивать 3-кратную смену всего воздуха каждые 60 минут. На каждый киловатт тепловой мощности требуется предусматривать 0,08 см3 объема вентиляционного канала.

Учитывая повышенный уровень опасности, необходимо ставить датчик загазованности. Его подбирают только среди сертифицированных и проверенных временем образцов от известных производителей.

При подборе узла учета принимают во внимание как технические, так и коммерческие моменты. Учитывать придется как расход горючего, так и затраты теплоносителя

Монтаж газовых котлов

Газовые котлы — это всё-таки универсальный и наиболее популярный вариант, поэтому вопросов по их монтажу всегда возникает больше. Обусловлена их востребованность дешевизной газа как топлива, а также его повсеместным распространением. При этом! Природный газ взрывоопасен, а сама котельная считается опасным производственным объектом (ОПО), и поэтому требует к себе особенного отношения.

Без отдельного помещения обойдётся котёл до 30 кВт, но ему требуются высокие потолки (от 2,2 м) и простор (от 15 м2).

Между оборудованием и мебелью/стенами/другими предметами должны оставаться проходы не менее 0,7 м. В нижней части двери должен иметься паз. Стены и полы должны быть выполнены из негорючих материалов.

Заказывайте проектирование и монтаж котельной в «АльянсТепло»! Получите полную информацию, заполнив опросный лист и отправив его нашим специалистам.

Для расчёта стоимости котельной, пожалуйста, заполните опросный лист на котельную.Опросный лист можно заполнить в онлайн-режиме или скачать.

Вас также может заинтересовать

Как происходит монтаж промышленной котельной? Монтаж промышленной котельной мало отличается от сборки и пусконаладки котельной, предназначенной, например, для отапливания объектов коммунального хозяйства, социальных или административных зданий. Он состоит из нескольких основных этапов.

Коммунальная котельная Коммунальная котельная — это небольшая котельная установка, идеальная для отапливания одного или нескольких многоквартирных домов. Компания «АльянсТепло» предлагает блочно-модульные модели полной заводской готовности!

Монтаж газовых котлов Газ является одним из самых доступных, дешевых и распространенных видов топлива на территории России: именно газовыми котлами чаще всего оборудуются частные дома, квартиры, предприятия, производственные, административные и социальные объекты.

Вредные факторы котельной Работа в котельной сопряжена со средними физическими нагрузками, но имеет ряд факторов, которые делают труд потенциально опасным. Например, оператор котельной ЖКХ постоянно сталкивается с производственным шумом, создаваемым котельными установками, а также работает в непосредственной близости от находящихся под давлением сосудов…

Котельные системы Представить себе жизнь без котельной системы сегодня невозможно даже в самых тёплых уголках нашей страны. В большинстве многоквартирных домов центральные котельные давно лишили нас практически всех проблем, связанных с горячей водой и тёплыми батареями…

Газовая крышная котельная

У устройства следующие положительные стороны:

  • Высокий коэффициент полезного действия. Благодаря использованию сжиженного газа, высвобождающего энергию при нагреве, сокращается расход топлива.
  • Наружных коммуникаций почти нет. Это уменьшает затраты средств. Также снижаются потери тепла.
  • В невысоких зданиях (до 26 м) отсутствуют дополнительные требования к монтажу, что снижает цену проекта.
  • Автоматизированность, что уменьшает стоимость эксплуатации.
  • Прибор не отключают на ежегодную проверку, что разрешает ежедневное пользование горячей водой.

У устройства несколько ограничений. Для размещения котельной укрепляют крышу, устанавливая подушку из бетона. Предварительно рассчитывают нагрузку, которую способно выдержать здание.

Для установки привозят специальную технику, работа которой создает неудобство жильцам. Также неприятна стоимость: затраты идут на создание проекта, прокладку газового носителя, автоматики, отвечающей за управление. Дополнительно устанавливают защитные меры и систему пожаротушения.

Достоинства и недостатки автономной котельной

Итак, вы раздумываете над возможностью установки собственной котельной, которая бы обогревала весь многоквартирный дом и подавала горячую воду в каждую из квартир. О каких достоинствах и недостатках вам следует знать, чтобы принять верное решение, которое не заставит вас раскаиваться в будущем?

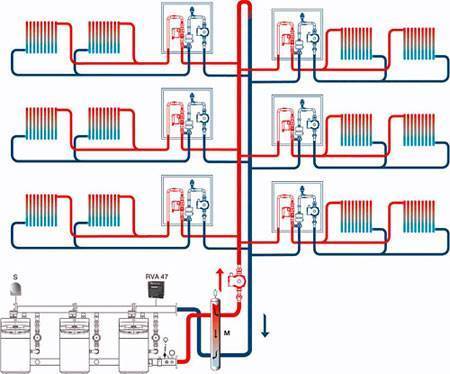

Схема отопительной системы в многоквартирном доме

Для начала стоит рассказать о недостатках, так как их значительно меньше.

  1. Высокая изначальная стоимость проекта – закупка самого оборудования, его монтаж и подведение коммуникаций к каждой из квартир. Да, изначально каждому из владельцев квартиры в доме придется вложить немалую сумму, чтобы коллектив жильцов смог совершить столь дорогостоящую покупку. Многие из владельцев могут просто отказаться от столь значимой траты, хоть и разовой.
  2. Необходимость поддержания всей системы в рабочем положении. Если при подключении к теплоцентрали все обязанности по обслуживанию оборудования ложатся на плечи специалистов компании, предоставляющей услуги, то теперь при любой поломке решать проблему придется своими силами. А значит, нужно будет нанимать специалистов, которые будут проводить регулярный осмотр техники, а при выявлении поломок – чинить их. Это может доставить лишние хлопоты и финансовые затраты.

На этом основные недостатки автономной котельной исчерпываются. Конечно, они весьма значимы, из-за чего сегодня далеко не в каждом доме установлена мини-котельная. Но все же количество таких мини котельных стремительно растет. Почему? Из-за приведенных ниже достоинств автономного отопления.

  1. Полная независимость от городских монополистов в ЖКХ. Всем прекрасно известно, что в каждом городе существует всего одна компания, предоставляющая услуги по отоплению и подаче горячей воды в жилые многоквартирные дома. И они могут практически неконтролируемо повышать стоимость своих услуг. Если же вы устанавливаете собственную котельную, то у монополистов больше не будет рычагов давления на вас.
  2. Сведение теплопотерь к минимуму. Как показывает практика, проходя через многокилометровые теплотрассы, теплоноситель (горячая вода) теряет до 30% полученного тепла (в зависимости от удаленности от городской котельной).


Пример теплопотерь в многоквартирном доме

А за это тепло вынуждены платить также конечные потребители. В автономных же отопительных системах теплопотери измеряются долями процентов. Так что уже за счет этого оплата снижается на треть.

  1. Котельная, отапливающая один дом, а не тысячи, легко настраивается. Если в квартирах становится слишком жарко, можно легко уменьшить расход топлива, а в морозные дни – увеличить. Благодаря этому температура в помещениях всегда будет оптимальной, устраивающей каждого из обитателей. Не придется проветривать помещения, снижая температуру и вместе с тем выпуская на улицу тепло, за которое заплачены немалые деньги. Но в то же время не придется пользоваться дополнительными источниками тепла (электрическими нагревателями), чтобы поддерживать достаточно высокую температуру в квартире.
  2. Чтобы котельная многоквартирного жилого дома содержалась в идеальном порядке, достаточно нанять одного диспетчера, следящего за показаниями всех приборов, а также одного-двух приходящих наладчиков, которые задействуются только при обнаружении поломок. Если же ваш дом подключен к городской теплотрассе, вам придется оплачивать услуги не только десятков (или даже сотен) рядовых монтажников, но и сотен бухгалтеров, директоров, их заместителей, секретарей, водителей и многих других. На этом также экономятся немалые деньги.
  3. В большинстве случаев отопление домов, подключенных к городской теплоцентрали, начинается с 15 октября и заканчивается к 15 апреля. И даже если осень и весна выдаются необычно холодными или теплыми для данной местности, сменять даты начала и конца отопительного сезона никто не будет.
    Поэтому в межсезонье в квартирах нередко бывает слишком жарко или слишком холодно. Наличие автономной котельной позволяет включать и отключать отопление именно тогда, когда это необходимо. Чаще всего такие решения принимаются советом жильцов дома. Конечно, это позволяет не только сократить расходы на отопление, но и поддерживать оптимальную температуру в помещениях, независимо от температуры за стенами дома.

Какой же вывод можно сделать из всего вышесказанного?

Зато она позволяет ежемесячно экономить немалые деньги. Поэтому все первоначальные затраты довольно быстро будут компенсированы, и совсем скоро вы заметите, что у вас появились свободные деньги, которые раньше уходили на оплату счетов за коммунальные услуги.

Стоимость котельной на крыше

  • Тип выбранного котла – котельная собирается и укомплектовывается по желанию заказчика. Бюджетные версии, снабжены котлами итальянских, польских производителей. Дороже всего обойдется станция, оснащенная немецкими котлами Viessmann, Buderus.
  • Дополнительные работы – помимо установки котельной, выполняются мероприятия по устранению структурных шумов, монтаж системы пожаротушения, электроснабжения и т.п. Общие затраты увеличатся приблизительно на 30%, по сравнению с себестоимостью тепловой станции.
  • Страхование котельной – обязательными являются ежегодные затраты на приобретение страхового полиса, без которого ввести в эксплуатацию крышную котельную, будет невозможно.

Полная стоимость, включающая изготовление проектной документации и получения всех необходимых согласований, обходится в 5-10 млн. руб., в зависимости от количества жильцов и выбранной мощности отопительного оборудования.

Крышная котельная – плюсы и минусы

Определяя, является ли крышная котельная целесообразным вариантом обогрева жилого дома, отдельно рассматривают преимущества и недостатки

Обращают внимание на мнение специалистов и отзывы самих потребителей

Преимущества котельной на крыше

  • Подача теплоносителя и горячей воды в многоэтажном доме с крышной газовой котельной, осуществляется непосредственно в здание, на котором станция установлена. Это приводит к снижению теплопотерь при доставке теплоносителя от котельной к потребителю. Не надо оплачивать теплопотери, существующие при централизованном городском отопление.
  • Плата за содержание котельной, благодаря полной автоматизации процесса обогрева, снижается к минимуму. При необходимости, заключается договор с подрядчиком, одновременно обслуживающим несколько тепловых станций.
  • Отопительный сезон начинается, когда это необходимо, а не приравнивается к определенной дате.
  • Высокая безопасность – устроена газовая котельная таким образом, чтобы обеспечить максимальную безопасность эксплуатации. Предотвращению аварийных ситуаций, способствует множество требований и согласований, которые проходит котельное оборудование, прежде чем будет введено в эксплуатацию.

Недостатки котельных крышного размещения

  • Ограничения по установке – для крышной котельной разрешена этажность дома, не выше 9 стандартных этажей. Как уже указывалось выше, данное требование можно оспорить, но не всегда это получается на практике.
  • Проблемы с вибрацией – в котельной работают мощные циркуляционные насосы, в котле расположены турбины, издающие шум высокой интенсивности и вибрацию. А это существенные недостатки для жильцов последнего этажа.
  • Высокая стоимость –изготовление и покупка проектной документации, проведение работ по шумоизоляции и т.д, обойдется 5-10 млн. руб. Чтобы сэкономить, заказывают котельную «под ключ».
  • Недостатки крышных котельных на нормативном уровне – как уже указывалось, многие чиновники в проектных организациях, в качестве основных требований, приводят устаревшие строительные нормы. Чтобы «переубедить» их, может потребоваться неоднократное обращение в судебные инстанции. Все зависит от региона оформления документов и самих чиновников.

Нормы, проектирование и требования по эксплуатации котельных

Крышные котельные для многоквартирных домов – это современное разрешение проблемы для проектирования автономного отопления без присоединения к централизованной газовой магистрали. Ведь современное строительство зданий требует иногда таких норм, которые невозможно воплотить в жизнь. Теплопотери, благодаря такому проектированию отопления для многоквартирных домов, имеют низкий показатель, поэтому установка крышной котельной – это даже норма экономного варианта.

Популярность крышных газовых котельных растет с каждым днем, так как благодаря такому проектированию отопления расходы на землеотвод исчезнут, не нужно будет делать проектирование теплотрассы. И даже температуру можно будет устанавливать более точно.

Какие еще плюсы имеет проектирование крышных котельных? Есть ли минусы в использовании для многоквартирных домов? Существуют ли нормы по технике безопасности, которые нужно соблюдать при проектировании котельных на крышах домов?

Требования и нормы по поводу проектирования и установления данного сооружения совсем не значительные, но все-таки, они есть. Так как безопасность – это главное в нашем мире, и в первую очередь нужно позаботиться именно о ней.

Рис. 4 Автономные котельные

Так какие же нормы, меры предостережения и эксплуатации нужно предпринять, чтобы крышная котельная работала долго и хорошо?

  • Нужно проверить приточно-вытяжные клапаны, так как благодаря им вентилируется котельная.
  • Нужно установить датчики, проектирование которых контролирует процесс работы газового устройства и которые срабатывают непосредственно при самых легких возгораниях. Эти нужно для того, чтобы не случился пожар или взрыв. Желательно, чтобы при проектировании крышных установок была установлена функция, которая автоматически гасит первые признаки пожара.
  • Необходимо также установить газоизолирующий фланец, который способен отключить всю систему при первых признаках пожара.
  • На крышах многоэтажных домах нужно обязательно установить сигнализацию, которая показывает и передает световые и звуковые сигналы при пожаре.
  • Высота дымовой трубы должна быть гораздо выше, чем высота крышной котельной. Минимальная разница – 2 м. Каждый газовый котел на доме должен иметь по отдельному дымоотводу, но обязательно, чтобы они были одинаковой высоты. Какое будет расстояние между ними – не имеет значения.
  • Крышные газовые агрегаты должны работать от отдельного электричества, то есть иметь отдельную ветку электросети. Напряжение в доме может быть разным, поэтому не стоит рисковать с электричеством, так как из-за сбоя в электросети в доме могут появиться проблемы в работе всей отопительной системы. В качестве автономного источника питания электроэнергией может подойти дизельный генератор.
  • Устанавливать данное оборудование сразу над квартирами в домах нельзя. Наличие технического этажа – обязательное условие для установки крышной котельной. Пол, на котором будут стоять крышные газовые агрегаты, должен быть сделан из железо-бетонных плит.
  • Не стоит забывать, что это оборудование для отопления издает очень много шума, поэтому для того, чтобы иметь возможность устанавливать крышные котельные в многоэтажных домах, требуется осуществить специальные требования согласно нормам звукоизоляции в помещениях.
  • В котельной должны быть окна и двери, которые ведут непосредственно на крышу. Наличие отдельного лифта обязательно, так как он будет использоваться только для пожарных. Нужно также сделать проектирование служебного выхода. Котельная должна освещаться согласно нормам (0, 03 кв. м/1 м³).
  • Про обслуживающий персонал также забывать не стоит – для него должен быть при проектировании отдельный безопасный выход.

Рис. 5 Газовое оборудование на кровле

После проектирования и установки газовой крышной котельной необходимо за ней смотреть, то есть делать сервисное обслуживание. С этим может справиться и обслуживающий персонал. Но также не нужно забывать о представителях газовой службы. Они должны обязательно проверять данное оборудование раз в год хотя бы.

Нормы проектирования крышных котельных, работающих на газе

Газовые крышные котельные должны обустраиваться по следующим нормативам:

  • разрешена установка полностью автономных устройств;
  • котельная не может находиться над перекрытиями жилых помещений;
  • между стенами жилых комнат и стенами крышной котельной должен быть зазор;
  • обустройство механизмами автоматического отключения при авариях.

Требования к крышам для размещения котельных

Обустройство крышных котельных для многоквартирных домов происходит с учетом следующих требований к крышам:

  • конструкция покрытия, по заключениям экспертизы, должна выдерживать нагрузку котельной;
  • наличие перил;
  • площадь поверхности больше параметров оборудования;
  • защита кровли от протекания;
  • ограниченный доступ к крыше посторонних;
  • котельная обладает достаточным местом для обустройства служебных помещений.

Котлы для крышных котельных

Как уже отмечалось выше, допускается установка полностью автономного оборудования, не требующего участия персонала в контроле работы устройств (котельная оснащена автоматическими системами управления).

Но отечественные производители не предоставляют такие виды котлов, поэтому предстоит обратить внимание на заграничные варианты. Основные виды котлов для установки на крышных котельных:

Основные виды котлов для установки на крышных котельных:

  • Futera;
  • Rendamax;
  • Wessex;
  • Viessmann;
  • Buderus;
  • Protherm;
  • Ferroli;
  • Vaillant;
  • Lochinvar.

Газоснабжение котельной, расположенной на крыше

При использовании газового оборудования (котлов) нужно соблюдать следующие правила и ограничения:

  • разводка газовых труб должна идти по наружным стенам сооружения (внутренняя врезка не допускается);
  • граничное давление в газовых трубах не может превышать пять кПа;
  • наличие свободного доступа к газовым магистралям (запрет на установку щитков, сеток, ограждений);
  • после того, как фирма установила котельную, у каждой трубы делается персональный кран перекрытия, у которого обязательно устройство круглосуточного освещения.

При монтаже, вместе со строительством модульной системы, обустраиваются три автономных узла – газовый, отопительный, предназначенный для подачи ГВС. Эти узлы должны идти независимо друг от друга. При отключении одной функции другие должны исправно работать. Это делается для быстрого устранения аварий и поломок.

Электроснабжение котельной на крыше

Основные требования и нормы надежности теплоснабжения:

  • молниезащита (порядок предотвращения природных катаклизмов отображается в проекте);
  • обустройство заземления отдельно для каждого узла (отопления, газопровода);
  • наличие наружных и внутренних светильников, обладающих герметичными свойствами (защита от влаги), дополнительным металлическим корпусом (защита от механических повреждений);
  • наличие дополнительного, альтернативного генератора (когда отключается основной режим электрического питания, должна срабатывать система автоматического запуска запасного оборудования, сигнализация и персональное оповещение дежурного специалиста);
  • предусмотрена система экстренного отключения от питания (щиток находится в служебном помещении);
  • для квартир в доме и для крышной конструкции используются разные источники снабжения электроэнергией.

Пожаротушение крышной котельной

При обустройстве отдельных котельных, расположенных возле МКД (в персональном, специально оборудованном здании), риск причинения ущерба жильцам минимален, но граждане все равно могут пострадать от возникшей аварии. Для предотвращения катастроф используются следующие правила пожарной безопасности:

  • при отсутствии индивидуальной системы тушения пожара на крышу выводятся два рукава с диаметром в 7 см;
  • при наличии индивидуальной системы пожаротушения диаметр рукавов составляет 5 см;
  • максимальное давление тепловой энергии – 5 кПа;
  • размещение над несущими конструкциями, способными выдержать вес оборудования;
  • наибольшая высота дома – 9 этажей;
  • наименьшая высота потолка в котельной – 265 см;
  • ширина всех дверных проемов равна или больше 80 см;
  • формирование персонального аварийного выхода;
  • обустройство сигнализации;
  • установка автоматических систем тушения пожаров.


Если во время принятия монтажных работ выявлены нарушения в системе пожарной безопасности, то в использовании отказывается, а установщику придется устранить все выявленные недостатки.

Газовая крышная котельная

У устройства следующие положительные стороны:

  • Высокий коэффициент полезного действия. Благодаря использованию сжиженного газа, высвобождающего энергию при нагреве, сокращается расход топлива.
  • Наружных коммуникаций почти нет. Это уменьшает затраты средств. Также снижаются потери тепла.
  • В невысоких зданиях (до 26 м) отсутствуют дополнительные требования к монтажу, что снижает цену проекта.
  • Автоматизированность, что уменьшает стоимость эксплуатации.
  • Прибор не отключают на ежегодную проверку, что разрешает ежедневное пользование горячей водой.

У устройства несколько ограничений. Для размещения котельной укрепляют крышу, устанавливая подушку из бетона. Предварительно рассчитывают нагрузку, которую способно выдержать здание.

Для установки привозят специальную технику, работа которой создает неудобство жильцам. Также неприятна стоимость: затраты идут на создание проекта, прокладку газового носителя, автоматики, отвечающей за управление. Дополнительно устанавливают защитные меры и систему пожаротушения.

Для создания отопительной системы на крыше требуется построить отдельное помещение. Крышная котельная автономна: запустив её, достаточно проводить редкие плановые проверки.

Важно! Нормативы по монтажу и эксплуатации устройства прописаны в СНиП. Дополнительную информацию можно прочитать в «Правилах проектирования» крышных котельных

Процесс зависит от варианта устройства. Различают 2 типа — встроенный и блочно-модульный.

Встроенный

Котельные, встроенные в крышу, используют в новых строениях. Подобное устройство устанавливают только в строящееся или здание, имеющее место для размещения тепловой станции. Для встроенных котельных должны рассчитать дополнительную нагрузку на стены многоэтажного дома, создать модуль пожаротушения.

Главное преимущество устройства — легкость создания и реализации проекта. Вместе с монтажом проводятся работы по установке звукопоглощающих покрытий и защиты от вибраций. Проведенные на стадии отделки, они имеют большую эффективность при эксплуатации.

Блочно-модульный

Для размещения крышной котельной в построенном здании используют блочно-модульный тип. Наиболее распространенный вариант установки — во время капитального ремонта. Крышную котельную устанавливают в случае реставрации отопительной системы. Проект создают на основе характеристик здания. Затем прибор создают и доставляют к необходимому строению.

Перед установкой проводят ревизию крыши:

  • Проверяют состояние несущих опор.
  • Накладывают защитное покрытие в точку монтажа. Им выступает бетонная подушка.
  • Проводят установку звукопоглощающего материала.

Окончив подготовку, проводят включение котельной в тепловую сеть. Её настраивают, распределяют теплоноситель. Подключив к отоплению, начинают эксплуатацию.

На что обратить внимание

Перед монтажом устройства необходимо учесть, что оно создает нагрузку на конструкцию. Из-за этого требуется соблюдать следующие правила:

  • Запрещено размещать котельную на перекрытии над жилыми помещениями.
  • Запрещено размещать оборудование в помещении, граничащим с жилым.
  • При проектировании соблюдают размер дома, в котором планируется размещение.
  • При проектировании создают систему аварийного отключения.

Крышная газовая котельная в многоквартирном доме — общее имущество. Поэтому расходы на монтаж и содержание оплачивает собственник. Если систему устанавливают во время капитального ремонта, средства расходуются из жилищного фонда. В подобном случае может не хватить денег — жильцы принимают решение о доплате.

Важно! Стоимость определяется суммой средств, ушедших на создание и реализацию проекта: доставку компонентов, размещение, настройку. В цену также входит создание систем аварийного отключения и пожаротушения, страхование

Суммарная стоимость оборудования доходит до 10 млн рублей.
