Порядок и особенности монтажа
Перед тем как перекрыть крышу металлочерепицей своими руками, надо ознакомиться с правилами работы с материалом:
- Прежде всего надо позаботиться о правильном хранении — в проветриваемых штабелях, переложенных брусками.
- При нарезке, не использовать УШМ (болгарку), а резать только лобзиком или ножницами по металлу. Болгарка перегревает металл, из-за чего испаряется цинк, в местах реза материал начнет ржаветь.
- Укладку листов начинать с нижнего правого угла (схема монтажа листов металлочерепицы есть на фото ниже).
- При монтаже надевать мягкую, хорошо сидящую обувь, наступать только в нижнюю часть волны.
Как накрыть крышу металлочерепицей: правила
Далее речь пойдет об устройстве. Кровля из металлочерепицы бывает в двух вариантах: с холодным или утепленным чердаком. В зависимости от выбранного типа изменяется порядок работ — при обустройстве теплого чердака, добавляется еще два слоя — утеплитель и пароизоляцонная мембрана со стороны помещения.
Холодная кровля из металлочерепицы
Этот вид кровли подходит если чердачное помещение планируется нежилым. Тогда все утепление сосредотачивается в перекрытии, а функция крыши — только защищать от осадков и ветра. Порядок работ такой:
- Вдоль свеса устанавливается первая планка обрешетки (более высокая).
- На нее крепится капельная планка.
На стропильные ноги расстилается гидроизоляционная мембрана. Монтаж начинается снизу, пленку раскатывают вдоль свеса. Нижний край пленки заходит на капельную планку, заканчиваясь после линии перегиба. Крепят пленку планками толщиной 30-35 мм к каждой стропильной ноге, не в натяжку, а обязательным провисанием 2-2,5 см. Второй ряд пленки перекрывает первый не менее чем на 15 см, стык проклеивается специальной клеящей лентой (продается там же, где и мембрана). К капельной планке мембрана крепится саморезами (оцинкованными или нержавеющими).
- К планкам, которые удерживают пленку, с выбранным шагом крепят доски (бруски) обрешетки. Используют оцинкованные или нержавеющие саморезы, такие же гвозди с большой плоской шляпкой. Длинна самореза и гвоздей — трехкратная толщина планок обрешетки.
- На обрешетку укладывают листы металлочерепицы, выставляя их строго вдоль свеса (если он у вас точно идет горизонтально). Соседние листы перекрываются на одну волну, монтаж ведется снизу-вверх, с обязательным горизонтальным перекрытием на требуемую величину (см выше).
- Монтируют коньковые элементы, торцовые планки. Их крепят такими же саморезами, как и металлочерепицу, с шагом 10 см.
На этом можно считать, что холодная кровля из металлочерепицы готова.
Теплая кровля
При устройстве утепленной кровли из металлочерепицы в кровельном пироге добавляется еще теплоизоляционный материал, который крепят между стропилами, и пароизоляционная пленка, которая набивается на стропила со стороны чердака. Далее весь процесс монтажа аналогичен.

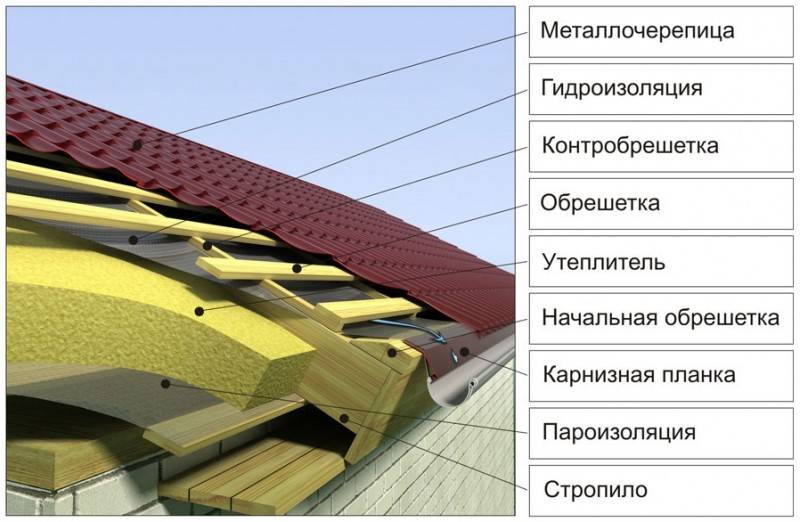

Схема устройства теплой крыши из металлочерепицы
Как крепить листы
Когда мы кроем крышу металлочерепицей, надо правильно располагать саморезы. Есть несколько правил, которые необходимо соблюдать:
- Саморезы устанавливаются в нижнюю часть волны, на 2 см ниже ступеньки.
- Нижний ряд, вдоль свеса, крепится в каждую волну. Также устанавливается крепеж и в местах горизонтальных и вертикальных стыков.
- В волны между горизонтальными стыками крепятся через одну в шахматном порядке.
Наглядно эти правила отображены на схеме. В графическом изображении некоторые вещи понять проще.
Схема крепления металлочерепицы саморезами
Распространённые ошибки
Если работу выполняет группа лиц, не имеющих реального опыта и располагающих исключительно теоретическими познаниями, возможны небольшие или серьёзные нарушения технологии. В результате прочность и долговечность кровли существенно снижается.
К чему приводит ошибка укладки металлочерепицыИсточник roof-tops.ru
Работа с саморезами
Чаще всего неопытные мастера допускают ошибку, вкручивая саморезы. Если крепёжный элемент фиксируется слишком близко к краю обрешёточной доски, древесина может отслоиться. В результате фиксация будет ненадёжной – шуруп повиснет в воздухе, а основание потеряет прочность.
Нельзя вкручивать саморезы слишком далеко от волны, в противном случае его головка при зажиме приведёт к серьёзной деформации кровли. В лучшем случае это приведёт к потере визуальной привлекательности, в худшем металл разорвётся, и вовнутрь пройдёт вода. При монтаже следует убедиться, что саморез закручивается ровно – только так можно обеспечить максимально плотное прилегание головки и максимальную защиту от окружающей среды.
Неопытные мастера часто недожимают или пережимают метизы. В первом случае вода будет медленно проникать вовнутрь кровли через оставшуюся щель. Во втором возникнет деформация, снижающая срок эксплуатации кровельного покрытия. В идеале между резиновой прокладкой и черепицей не должно оставаться щели.
Нельзя использовать доски низкого качестваИсточник krovlya-kryshi.com
Ошибки при укладке обрешётки
Укладывая каждую планку основания под металлическую черепицу, нужно следить за их расположением. Все доски укладываются строго параллельно, прибивая их гвоздями нужно убедиться, что все они расположены на одном уровне. Для этого используется правило со специальным индикатором.
Нельзя нарушать шаг обрешётки, в противном случае будет невозможно закрепить элементы кровли. Не ленитесь использовать измерительные приборы при фиксации каждой доски и балки – это гарантирует максимальную точность.
Монтаж крыши из металлочерепицы.
Прежде всего, стоит учитывать, что металлочерепица подойдет в качестве кровельного материала только для крыш с достаточным углом наклона. Для плоской крыши такое решение не подойдет или потребует дополнительных усилий по обеспечению гидроизоляции, что, с учетом широкого ассортимента материалов, подходящих для плоских кровель, несколько неоправданно. Угол наклона крыши из металлочерепицы должен составлять от четырнадцати градусов.
Перед тем, как покрыть крышу металлочерепицей, стоит детально рассмотреть все этапы предстоящей работы. Отлично иллюстрирует, как крыть крышу металлочерепицей, видео в конце статьи. После того, как все станет окончательно ясно, можно приступать к работе над кровлей.
Гидроизоляция.
Покрытие крыши металлочерепицей предполагает наличие надежного гидроизолирующего слоя, который позволит защитить стропильную конструкцию от малейшего протекания. Гидроизоляционную пленку следует располагать прямо на стропилах. Следите за верным расположением слоев материала – абсорбирующая поверхность должна быть направлена внутрь, а влагонепроницаемая – наружу. Утепление крыши из металлочерепицы требует включения в кровельный пирог сочетания гидро- и пароизоляции.
Обратите внимание – гидроизоляционная пленка фиксируется с помощью строительного степлера и оцинкованных скоб. Крепление проводится прямо к стропилам и начинается у края крыши, продвигаясь по направлению к коньку
Пленка обязательно должна располагаться внахлест – на многих разновидностях пленки даже наносится специальная черная полоса, которая указывает, где будет располагаться край следующего слоя.
Провис материала не должен быть более двух сантиметров. После монтажа гидроизоляции следует начинать работу над обрешеткой.
Как правильно сделать обрешетку под металлочерепицу.
Обрешетка крыши под металлочерепицу делается из брусков размером 50х50 мм, досок 25х100 мм или из перфорированного металлопрофиля. Она располагается поверх изоляционных материалов на специальные контррейки толщиной в 5 сантиметров. С помощью контрреек достигается дополнительная вентиляция крыши из металлочерепицы, к тому же, они защищают слой гидроизоляционной пленки от механических повреждений.
Монтаж металлочерепицы.
После того, как устройство крыши под металлочерепицу завершено, можно переходить к непосредственному монтажу металлических листов. Начинать следует с торца, укладывая от самой высокой точки ската – у конька. Можно начинать работы как с правой стороны крыши, так и с левой. Все листы располагаются с нахлестом и фиксируются саморезами к обрешетке. Лучше всего использовать саморезы с уплотняющей шайбой и защитный покрытием.
Крепление должно располагаться перпендикулярно, из изгиба листа непосредственно в обрешетку. На каждый квадратный метр кровли нужно использовать 7-10 саморезов. Чтобы листы не были повреждены при фиксации, нужно предварительно просверлить отверстия для саморезов.
Обратите внимание, что у торцов поверх волны профиля должна располагаться торцевая планка, выставленная максимально ровно. Ее также следует фиксировать саморезами к обрешетке
Для кровли сложной архитектурной формы подрезка листов металлочерепицы должна производиться заранее. При этом нужно использовать только дисковую пилу или электролобзик. Остальные инструменты могут повредить слои защитных покрытий листа, что ускорит процесс коррозии.
Финальным этапом в работе над монтажом металлочерепицы является монтаж конька. Специалисты советуют располагать под коньком уплотнитель, прикрепленный к обрешетке гвоздями или саморезами. Сам конек должен укрепляться саморезами с шагом через волну.
Защита примыканий.
Особого внимания заслуживают стыки кровли и вертикальных поверхностей – труб, стен, антенн. На местах стыков нужно располагать специальные планки, под которые иногда для надежности фиксируют дополнительные деревянные бруски.
Процесс монтажа металлочерепицы, как правило, не вызывает затруднений даже у частного строителя. Прежде всего, стоит позаботиться об изоляции и обрешетке, после чего работы проводятся от верхней части края крыши.
Крепёж черепицы
На двускатной кровле укладка листов металлочерепицы начинается
с торца, если же крыша задумывалась, как шатёр, то листы сначала следует закрепить
на самых её высоких точках.
В разных случаях подходят и различные листы металлочерепицы.
Длина листов материала определяется размером ската от конька до карниза. При
этом обязательно нужно учесть, что кровля будет немного свисать (примерно на 40 мм).
Если скат превышает шесть метров, лучше укладывать листы в
несколько кусков. Нахлест при этом делают 150-200 мм.
Само собой, листы большой длины использовать лучше, ведь
тогда образуется меньше стыков, однако работать с ними очень неудобно. Так что
каждый подбирает идеальный вариант для себя.
Зафиксировав стропила, лучшего всего проверить нет ли каких-либо
отклонений от проекта и лежат ли они в одной плоскости. Для этого измеряют
диагонали скатов
Если проявились какие-то дефекты, то их иногда можно скрыть,
используя доборные элементы с торцов крыши.
При этом важно, что монтаж последующего листа всегда делают
как бы под волну предыдущего, а первый закрепляют всегда у конька с помощью
обычного самореза. Аккуратно подгоняя черепицу, чтобы она была расположена
максимально ровно и без каких-либо перекосов, её обычно фиксируют в самом низу
листа – под самой нижней складкой
При этом саморез лучше всего вкручивать на
гребне волны.
Постоянно равняя нижний край в соответствии с горизонтальной
линией карниза, между собой сцепляют первые четыре листа черепицы. Только после
этого кровлю цепляют к каркасу. Саморезы вкручивают под поперечными складками
по низу волны. По словам профессионалов, на один квадратный метр крыши обычно
уходит штук восемь.
Сколько стоит покрыть крышу ↑
Предупрежден – значит, вооружен, так что если у вас и в мыслях нет покрыть металлочерепицей самостоятельно, знать тонкости технологии ее укладки все равно не помешает. Тогда вы просто как настоящий эксперт сможете проконтролировать весь процесс и в конце принять работу. Во сколько обойдется такой монтаж зависит от двух составляющих: стоимости материала и рабочей силы. Конечно, если вы все-таки решились укладывать крышу сами, это будет самый доступный по стоимости вариант.
Как рассчитать количество
Листы черепицы имеют два размера – полный и полезный. Последний фактически определяет ту поверхность, площадь которой он может закрыть. Это тот размер, с которым работают, чтобы определить количество материала, необходимого на скат. Если к полезному приплюсовать нахлест, то мы получим полный размер. Кстати, он отличается у разных производителей.
https://youtube.com/watch?v=REVnqN-3Bnw%3F
Такие параметры, как длина листа черепицы и значение шага, который соразмерен с длиной волны в 35 см, строго взаимосвязаны. Таким образом, с помощью полезной длины и ширины определяют количество листов, соответственно, в вертикальном и горизонтальном рядах.
Самый простой расчет ската прямоугольной формы: делят ее ширину и длину на полезные размеры черепицы и оба результата округляют в сторону увеличения.
Рекомендуем
Если угол уклона крыши из металлочерепицы меньше 14°, то в этом случае необходим нахлест в две волны.
Для большей ясности покажем пример такого расчета для ската 9х5 м.
Найдем сколько листов укладывается по ширине, если выбрана черепица с полезной шириной в 1,05 м: 9 штук, это 9 деленное на 1,5 с округлением. Остаток, естественно, придется порезать – это отходы.
Теперь листы по вертикали: поделив 5 на 0,35 с округлением получаем 15 волн. Для уклона больше 14°, волны могут расположиться так: два по 6 и один по три. То есть для цельного ската – 9 л. по 3 волны и 18 л.по 6 волн.
На заметку
В среднем цена за металлочерепицу колеблется в зависимости от сезона в пределах 200–400 руб/кв. м.
Одинарные треугольные и трапециевидные участи крыши достраивают до прямоугольника и используют в расчетах ту же схему. К расчету прямоугольника сводится также область в виде параллелограмма. В качестве оснований этого прямоугольника принимают сторону параллелогмма, а другого – его высоту.
Сколько стоит покрыть крышу металлочерепицей: цена работ
Элементы
Для полноценного подсчета стоимости кровли необходимо определиться и с количеством других ее элементов:
- коньковые элементы – к ним причисляют сам конек , область соединения горизонтальных краев ската, и ребра, соответственно – боковых краев с внешней стороны. Необходим замер этих элементов с прибавкой 10% на нахлесты;
- ендова – нижние или внутренние устанавливаются в области примыкания внутренних краев ската по бокам, а верхние или наружние – это, скорее, элемент декора, который покрывает собой внутренний. Используется элемент по желанию. Подсчитывают суммарную длину ендова с добавочными 10%;
- торцевая планка – укладывается на концы обрешетки, причем длины планок и торцов ската совпадают;
- карнизная планка – необязательный элемент, закрывающий торцы стропил, общая длина соответствует периметру карнизов.
- спадающие бруски обрешетки – ими закрывают всю крышу с шагом волны металлочерепицы, то есть 350 мм, по длине совпадает с длиной стропил. Необходимо позаботиться также об изоляции – паро- и гидроизоляционную пленку рассчитывают с учетом нахлеста в 150 мм.
На заметку
Важным элементом, играющим конкретную роль в защите от протекания, играет уплотнитель, которым закрывают все зазоры, например, между ендова и листами материала для кровли. Он представляет собой полоску из специального пористого саморасширяющегося материала.
Расчет количества металлочерепицы
Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.
Количество рядов
Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).
Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.
Расчет прямоугольного ската кровли
При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».
Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.
Количество листов в ряду
Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.
Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.
Особенности вальмовых крыш
У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.
Пример раскладки листов металлочерепицы на вальмовой крыше
Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.
Определение количества доборных элементов
Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.
Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы
Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.
Виды
Как правильно класть металлочерепицу зависит от того, к какому виду она относится. Существующие модели отличаются по длине и высоте волны. Толщина стали определяет показатель предельной прочности и долговечности, а также стоимость.
Широкое разнообразие моделейИсточник autogear.ru
Доступные разновидности отличаются по ряду параметров:
- Тип профиля. Форма внешней поверхности может быть симметричной, ассиметричной, либо трапециевидной. По качеству они не отличаются, поэтому выбор зависит только от личных вкусов здания.
- Защитное покрытие. Для достижения требуемых показателей прочности металл покрывается антикоррозийным составом на основе цинка, алюминия и других материалов. Напыление даёт надёжную защиту от контакта с воздухом, вызывающего образование ржавчины.
- Декоративное оформление. Подбирается исходя из стиля оформления здания, а также на основании личного вкуса владельца. Его задача – придать покрытию эффектный внешний вид, при этом оно обеспечивает дополнительную защиту от окружающей среды.
Декоративное покрытие изготавливается из различных материалов. Наиболее доступным является полиэстер. Он хорошо подходит для любого климата, но легко повреждается под механическим воздействием. Более прочный вариант – пластизол, полимерный материал на основе поливинилхлорида. Он не подвержен влиянию коррозии, но в жарких регионах плавится под солнечными лучами.
Любое цветовое решение для современного дизайнаИсточник www.stroy-krov.ru
Пурал хорошо защищает от коррозии и легко противостоит неблагоприятным погодным условиям. Поэтому перед тем, как крыть крышу металлочерепицей своими руками с применением такой облицовки нужно позаботиться о том, чтобы не подвергать его пластической деформации. Более оптимальный вариант – PVDF. Такое покрытие хорошо выдерживает механические повреждения, не выгорает на солнце и способен прослужить не один десяток лет.
Кровля металлочерепицы на простом прямоугольном скате
Крыша под металлочерепицу
предполагает наличие стропильной системы с шагом установки стропил 0,6-0,9 м.
Далее поверх стропильной системы монтируют обрешетку из обрезной доски сечением не менее 100*25 мм. Сначала набивают карнизную доску в строго горизонтальном положении, а за ней – первую доску обрешетки на расстоянии 25 см.
Каждая последующая доска монтируется в зависимости от шага используемой металлочерепицы на расстоянии 35-45 см по осям от предыдущей. Проверку точности шага обрешетки выполняют по укладке каждых пяти рядов. На карнизную доску монтируют кронштейны под водосточный желоб, а над ними – карнизную планку.
Металлочерепичные листы укладывают и справа налево, и наоборот в зависимости от личных предпочтений.
При движении справа налево каждый следующий лист накладывают на предыдущий на величину нахлеста, при обратном движении – его подсовывают под предыдущий лист на ту же величину.
Стыковку четырех листов можно выполнить двумя способами:
- Сначала состыковывают по рядам пару листов, после чего пристыковывают к ним вторую пару листов.
- Состыковывают нижние листы по волнам, а затем пристыковывают к ним верхние листы.
Крыша из металлочерепицы: инструкция предусматривает следующий порядок укладки
При скреплении листов металлочерепицы между собой они образуют четкий прямоугольник. При попытке растянуть или ужать какую-либо из его сторон с целью скрытия неровностей основания, это приведет к выпиранию точек скрепления.
По этой причине все расчеты металлочерепицы на крышу и работы по устройству должны выполняться предельно точно и аккуратно. В качестве ориентира следует использовать линию карниза.
Сперва необходимо соединять листы между собой, слегка прикрепив их к обрешетке, а после, убедившись, что прямоугольник ровно и четко ложится на скат, окончательно крепить его к обрешетке.
Особенности монтажа металлочерепицы на трапециевидных и треугольных скатах
Согласно схеме монтажа металлочерепицы на треугольных и трапециевидных скатах, предполагается укладка вдоль линий перегибов кровли дополнительных брусков как с одной, так и с другой стороны от хребта. Далее монтируют карнизную доску и настилают обрешетку, затем устанавливают всю карнизную систему. Листы покрытия могут укладываться как от осевой линии, так и от одного из краев крыши. Листы нижнего ряда выравнивают по карнизной доске.

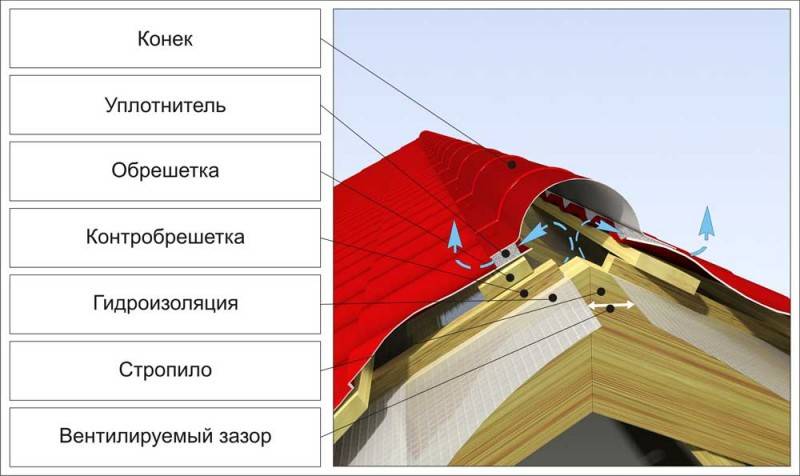

При монтаже коньковых узлов коньковые планки подгоняют под угол хребта. Прямой конек обрезают в соответствии с углами, тогда как в полукруглый устанавливают пластмассовые заглушки.
При этом ось коньковой планки должна соответствовать хребтовой оси. Это несложно отследить при одинаковых скатах примыкания. Если же они разные, придется несколько сложнее.
Контроль подобных примыканий можно осуществлять, используя пластиковый V-тройник либо монтажную ленту яркого цвета.
Стоимость мотажа узлов кровли металлочерепицы
Примерный порядок цен на стандартный монтаж металлочерепичного покрытия с основными узлами – около 350 рублей за квадрат. Отдельно оцениваются:
| установка аэраторного конька | от 600 рублей метр |
| примыкание к трубе | от 2000 рублей метр |
В монтаже металлочерепицы и ее узлов много тонкостей, которые знакомы профессионалам.
