Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Необходимые строительные материалы и «расходники»

Монтаж обрешетки под металлочерепицу должен осуществляться на заранее размещенный слой гидроизоляции и, при необходимости, на конструкцию контробрешетки. Для работ по монтажу несущего каркаса потребуются нижеперечисленные строительные материалы:

  • Доска сечением 25 (32) мм на 100 мм, или бруски, размеры сторон которых составляют 50 на 50 мм;
  • Гвозди, длина которых зависит от толщины используемых досок или брусков. Лучше использовать оцинкованные или медные гвозди, срок службы которых значительно больше.

При монтаже такого вида металлочерепицы, как Каскад, размер последней карнизной доски в толщину должен быть в среднем на 15 мм больше остальных

Также необходимо отметить важность использования высушенной древесины. Доска, которая недостаточно просушена, может через некоторое время после сборки конструкции деформироваться

Это может привести к повреждению листов металлочерепицы. Помимо этого, доска должна быть обработана средствами, предотвращающими возникновение грибков, плесени, а также защищающими древесину от гниения. Эту процедуру можно выполнить своими руками, имея в распоряжении антисептик и обычную кисточку.

Советы от мастера

Несколько полезных советов:

  • Перед работой с материалом обрешетки, его нужно обработать антисептиком, для обеспечения долгой службы
  • Выбирайте рейки одинаковой толщины, чтобы черепица впоследствии ложилась на них ровно, не берите низкосортную, необрезанную древесину
  • Металлочерепица не устанавливаться, подобной шиферу с любой стороны, у листов есть верх и низ
  • Для работы с древесиной применяйте только оцинкованные гвозди

Монтировать обрешетку можно как самостоятельно, так и с помощью профессионалов.

Качественно выполненная работа по настилу кровли — гарантия того, что крыша прослужит долгие годы. Дом — дорогой островок уюта, в котором хозяева должны чувствовать себя защищенными от снега и дождя. Когда есть «крыша» над головой, выполненная по всем технологическим канонам капризы природы не страшны.

Расчет шифера для четырехскатной крыши шатрового типа

Примерный расчет шифера для такой конструкции не годится. В данном случае выполняется схема покрытия в масштабе, чтобы понять, сколько листов уйдет на диагональную разрезку и сколько потребуется целых листов. Количество листов на подрезку может разниться в зависимости от угла ребер крыши и порядка укладки. При симметричной укладке шифера от центра ската возникает большое число отходов, а при укладке от угла до угла – меньше.

Ассортимент современного строительного рынка примечателен большим разнообразием материалов для кровли. Шифер среди них занимает одну из ведущих позиций. Устройство кровли из этого материала особых трудностей не вызывает.

Монтаж шифера на самом деле достаточно прост и под силу практически любому, имеющему хоть какой-то опыт строительных работ. Но вместе с тем специфика АЦЛ, большой вес, хрупкость и т. д., накладывает на процесс установки определенные ограничения.

Приблизительный расчет при помощи онлайн-калькулятора

Чтобы хотя бы примерно определиться, сколько нужно кровельного материала, чтобы покрыть крышу, а также рассчитать требуемую сумму денег, достаточно осуществить приблизительные прикидки (к суммам площадей главных конструктивных элементов крыши добавить 10 %).

Если данный процесс кажется вам чересчур сложным, можно воспользоваться калькулятором расчета металлочерепицы. В данный калькулятор уже заложены необходимые формулы и чаще всего учтены расценки компании, что поможет сразу рассчитать как стоимость приобретения металлочерепицы, так и монтажных работ. Нетрудно понять, что необходимое количество материала приблизительно соответствует площади кровли.

Если не экономить – добавьте к замеренной площади кровли 10 %, получится площадь требуемого покрытия (практика выполнения кровельных работ говорит, что в зависимости от сложности конструкции крыши, площадь металлочерепицы, которую непосредственно нужно уложить на крышу, превышает площадь рассчитанной кровли на 5-10 %).

Добавим, что примерный расчет, который является вполне применимым для мелких строений, в случае покрытия достаточно больших площадей становится слишком расточительным, и вопрос, как правильно рассчитать и сколько нужно материала на крышу, становится весьма и весьма актуальным на сегодняшний день.

Схемы обрешетки основных узлов крыши

С основным объемом шаговой обрешетки трудностей в процессе монтажа быть не должно. Данная работа, помимо точности и аккуратности, требует минимум навыков.

Другое дело — ответственные узлы стропильной системы. Игнорировать их не стоит, так как исправление дефектов — занятие затратное и неприятное.

Выделим основные узлы и разберемся в технологии их изготовления:

Контробрешетка — обязательный элемент кровельной системы под металлочерепицу. Она состоит из деревянных брусков (50 × 50 мм), которые монтируются поверх стропил, укрытых гидроизоляционным материалом. Основное назначение — улучшение вентиляции подкровельного пространства за счет дополнительного зазора. Для большей эффективности рекомендуется контробрешетку выполнять не цельным бруском, а отрезками с зазором для боковой вентиляции.
В ендове необходимо монтировать дополнительные доски между досками шаговой обрешетки.
Для возможности вывода коньковой планки на торцах дома поверх торцевых планок, подконьковая опорная доска должна быть увеличенной на 10–15 мм толщины. Если вы установите доску обычной толщины, конек будет «просажен» вниз относительно линии торцевой планки.
В качестве карнизной доски применяется утолщенная на 20 — 25 мм доска. Можно использовать и обычную доску с компенсирующей рейкой, толщиной не более чем высота ступеньки металлочерепицы. Для большинства профилей подойдет рейка 50 × 20 мм. Первая доска шаговой обрешетки крепиться с шагом 250 мм от карнизной доски, остальные – с шагом 350 мм (при длине волны 350 мм).
На карнизную доску монтируются длинные крюки водосточной системы с учетом уклона. Для надежного крепления ножки длинных крюков карнизная доска должна иметь ширину не менее 200 мм (или две доски по 100 мм). Компенсирующая рейка монтируется между крюками. При использовании утолщенной доски, перед установкой крюков, в ней вырезаются пазы под ножку крюка.

Обрешетка под стальной кровельный лист

Как правило, листы кровли имеют большие размеры, поэтому под них можно набивать и сплошную и разреженную обрешетку. Вес листов обычно меньше, чем у асбоцементного шифера, поэтому брус под них выбирается меньшего сечения – порядка 30-40мм для сплошного настила и 50х50 для разреженного. Соответственно, доску можно использовать с толщиной от 5 мм и шириной 120-140мм.

Поверхность должна быть ровной – без прогибов и выступов. Шаг укладки досок делается порядка 200-250мм. Периодически вставляются бруски для подкладки под фальцевые соединения листов.

Обрешетка под профилированный стальной лист делается из брусков с шагом 300-500мм. Это обусловлено наличию профиля на листах, придающего им жесткость.

Крепление металлических листов производится с помощью специальных кровельных шурупов толщиной 3,5-4мм и длиной 40-50мм. Они должны иметь крупную шляпку и уплотнитель.


Кровельный шуруп

При любой конструкции обрешетки делается карнизный свес. Он выполняется из дощатого настила шириной в 3-4 доски, и ширина его достигает от 350 до 600-700мм. Доски должны быть ровными, а свес одинаков по всей крыше.

Вдоль конька укладываются две широкие доски, сходящиеся кромками. Они поддерживают коньковый стык.


Монтаж конькового стыка

При укладке обрешетки необходимо определить место будущего отверстия для дымохода. В этом месте обрешетка должна быть защищена от температурных воздействий со стороны дымоходной трубы. Если теплоизоляция не предусмотрена, нельзя устанавливать доски обрешетки ближе к трубе, чем на 13 см.

Гидроизоляция под металлочерепицу

Во время эксплуатации дома под кровельным материалом образуется конденсат, что приводит к гниению элементов деревянной конструкции и намоканию теплоизоляции. Влага негативно воздействует на древесину и приводит к её постепенному разрушению, из-за чего могут потребоваться серьёзные затраты на проведение ремонтных работ. Для защиты деревянных изделий и утеплителя от конденсата применяют гидроизоляцию. Выбор материала для гидроизоляции зависит от того, какая планируется кровля — холодный чердак или утеплённая мансарда.

  1. Гидроизоляция холодной крыши осуществляется с помощью диффузионных мембран и гидроизоляционных плёнок. Последние укладывают поверх стропил с провисанием около 2 см между ними. Настил осуществляется полосами, начиная с нижней части ската крыши с перекрытием между слоями в 50–100 мм. Герметизацию стыков производят специальной лентой.
  2. Защита тёплой крыши от влаги обходится дороже и требует бо́льших трудозатрат. Гидроизоляция в этом случае выполняется по-разному и зависит от применяемого материала:
    • если используется плёнка с низкой паропроницаемостью, потребуется соорудить два зазора для вентиляции — между утеплителем и плёнкой и между плёнкой и обрешёткой. В основном теплоизоляцию располагают между стропильными ногами на одном уровне с их верхней плоскостью. Чтобы создать один зазор, на стропила необходимо набить бруски контробрешётки, а сверху уложить плёнку без провисания. После этого поверх плёнки к контрбрускам прибивают планки, которые будут обеспечивать второй зазор, а к ним уже крепят обрешётку;
    • более целесообразным является вариант устройства гидроизоляции с одним вентзазором. Способ предполагает создание зазора лишь между обрешёткой и плёнкой, которая хорошо пропускает пар даже при укладке без зазора, т. е. непосредственно на теплоизолятор. Крепление мембраны к стропильной конструкции выполняют внахлёст верхними полосами на нижние с обязательной герметизацией швов при помощи клейкой ленты.

Вместо современных материалов можно использовать всем известный рубероид. Однако он во многом уступает новым гидроизоляционным продуктам. Рубероид характеризуется малым сроком службы, хорошо горит и при нагреве издаёт едкий запах. Если прислушиваться к мнению специалистов, то использовать рубероид в качестве гидроизоляции под металлическую черепицу не стоит.

Видео: устройство гидроизоляции под металлочерепицу

Правильный монтаж обрешётки под профилированную черепицу является залогом качественного покрытия кровли. Чтобы выполнить работу правильно, необходимо ознакомиться с нюансами устройства каркаса под кровельный материал. Только в этом случае удастся избежать ошибок в монтаже металлочерепицы и предотвратить появление проблем в будущем.

Устройство обрешетки

По завершении всех необходимых расчетов, подбора необходимых материалов можно приступать к устройству каркаса под покрытие.

При этом следует учесть, что обрешетка устанавливается после укладки гидроизоляции, которая выполняется так, чтобы вентиляционные струи свободно передвигались снизу под кровельный конек и выводились вовне.

При наличии гидроизоляционного и теплоизоляционного слоя для устройства кровли необходима установка контробрешетки, которая улучшит качество крыши.

Что еще немаловажно, ее обустройство дает возможность исправить допущенные погрешности при монтаже стропил

Материал для обрешетки

Наиболее распространенный материал для обрешетки — обрезная доска из сосны (допускается ель, пихта и лиственные породы). При сплошной обрешетке могут использоваться листы ОСП, фанеры или обыкновенная доска, закрепленная с шагом 10 — 15 мм.

При выборе пиломатериалов не стоит пренебрегать их качеством. Доска должна иметь минимум дефектов () и быть хорошо просушенной (остаточная влажность не должна превышать 22%). Последствия при использовании сырых досок  — кручение и иные деформации. Трудно предугадать, как это скажется на конечном результате. Поэтому, единственное верное решение — тщательный выбор у надежного изготовителя.

Рекомендуется приобретать пиломатериалы, обработанные специальными составами. При желании, такую обработку можно произвести самостоятельно. Используя антисептические составы, вы защитите древесину от биологического разложения, грибка и поражения насекомыми.

На что еще следует обратить внимание при выборе доски для обрешетки? На толщину. Приобретая одну партию у поставщика, вы вряд ли столкнетесь с разбежкой данного параметра

В противном случае тщательно отбирайте доски и следите чтобы их толщина минимально варьировала в пределах нужного размера. Разница в толщине приведет к перепадам и снизит качество кровельных работ.

Оптимальный размер доски (бруса) в зависимости от конструкции кровли:

Шаг стропилдо 600 мм600 — 800 ммболее 800 мм
Сечение доски (бруса)25 × 100 мм32 × 100 мм50 × 50 мм

Помимо дерева, в качестве обрешетки может использоваться стальной шляпный профиль. В этом случае и всю стропильную систему целесообразно выполнить из профиля.

Металлическая кровельная обрешетка монтируется саморезами за оба фланца (края) к стропилам или контробрешетке. Под металлочерепицу с шагом волны 350 мм профили укладываются с шагом 350 мм. С таким же шагом можно укладывать обрешетку для покрытия с волной 175 мм . При использоваться металлочерепицы с маленькой волной 145 мм рекомендуемый шаг профиля  — 145 мм или 290 мм.

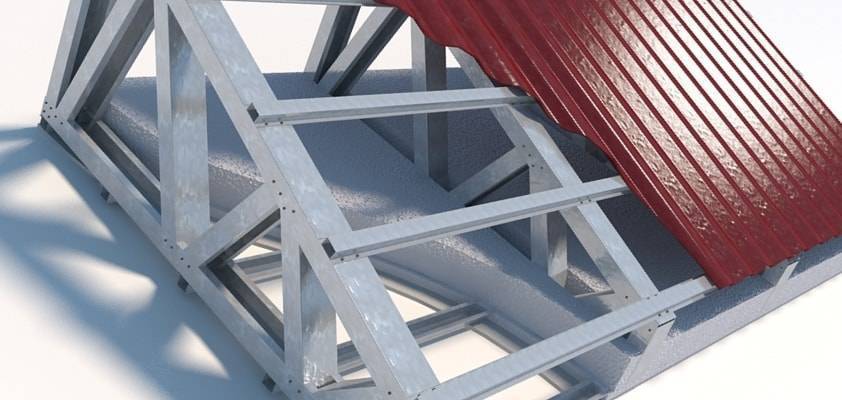

Металлическая обрешетка

Металлическая обрешетка менее распространена, но имеет ряд преимуществ:

  • В сравнении с доской, при использовании металлической обрешетки за счет перфорации профиля значительно улучшается естественная вентиляция подкровельного пространства и отвод конденсата.
  • Геометрия у металлической обрешетки идеальная.
  • Стальной профиль не боится влаги. Он имеет цинковый защитный слой.
  • Срок службы может достигать 100 лет.
  • При использовании профиля не требуется окраска или специальное обслуживание.
  • Данная обрешетка имеет высокую прочность за счет специальной формы сечения и наличия нескольких ребер жесткости.
  • В отличие от дерева оцинкованная сталь является негорючим материалом.

Расчет деревянных стропил крыши

Обычно в частном строительстве для устройства крыши дома используется деревянная стропильная система, которая обычно состоит из стропил (верхний пояс стропильной системы), обрешетки, подкосов, затяжек, стоек и прогонов. Основным элементом из них являются стропила. Именно от их надежности зависит “сложится” ли ваша крыша или нет. Поэтому для того, чтобы этого не случилось данные конструкции необходимо рассчитывать – делать подбор минимально допустимого сечения по прочности и прогибу.

Тип 1 – односкатная крыша, в которой стропила опираются на две опоры.

Тип 2 – в основе стропильной системы лежит треугольник, стропилины которого опираются по двум точкам.

Тип 3 – двухскатная крыша, состоящая из треугольной стропильной системы, в которой используются подкосы.

Тип 4 – треугольная арка с затяжкой на опорах.

Тип 5 – стропила крыши с шарнирным опиранием по концам и жестким защемлением в области конька.

Тип 6 – в стропильной системе каждая стропилина опирается на три опоры.

Тип 7 – стропильная система, в которой стропилины соединены приподнятой затяжкой.

Тип 8 – стропильная система мансардной крыши, которая опирается на четыре опоры и имеет затяжку в области верхних опор.

Примечание: Данный список можно было еще долго и долго продолжать. Но даже если Ваша крыша точно не соответствуют перечисленным типам, благодаря данному калькулятору Вы все равно сможете ее рассчитать. Просто нужно подобрать наиболее подходящий из предложенных.

Исходные данные

Условия эксплуатации:

Срок службы – здесь указывается срок, на протяжении которого конструкции должны исправно работать.

Про остальные параметры (длины (L и L0), шаг стропил (K), высоты крыши (Н, Н1 и Н2)) и так все понятно. Здесь просто нужно смотреть на рисунок.

Характеристики стропилин:

Для справки, стропилина – это одна из досок стропил.

Материал – здесь выбирается порода дерева, из которой будут изготовлены стропилины, а впоследствии и стропила.

Ширина (B) и высота (D) – размеры сечения стропилины.

Сорт древесины – здесь выбирается сорт древесины, из которого будут изготовлены стропилины.

Пропитка – ставится “Да”, если древесина будут подвержена глубокой пропитке антипиренами под давлением.

Нагрузка:

По СНиП “Нагрузки и воздействия” нагрузка на стропила может быть неравномерной. Другими словами, стропилина слева может быть нагружена больше, чем стропилина справа (подробнее об этом в статье: сбор нагрузок на кровлю и стропила). Поэтому, если рассчитывается лишь одна стропилина, то нормативные (qн)  и расчетные (qр) нагрузки берутся максимальные (в нашем случае слева). А если расчет стропил крыши производится так, как в случае с затяжками (когда рассчитывается стропило целиком), то нужно указывать и нагрузки слева (qн1, qr1) и нагрузки справа (qн2, qr2).

Результат

Длины (L1 и L2) – расчетные длины стропилин.

Углы наклона (P, P1 и P2) – углы наклона стропил и подкоса. В случае с подкосом угол наклона Р2 желательно делать в пределах 45-53°.

Реакции (VA, VB и VC) – реакции, возникающие на опорах.

Усилия (NA, NC, ND и NE) – усилия, возникающие в затяжке.

Гибкость стропилины – параметр необходимый для расчета стропил на сжатие.

Расчет по прочности:

Gстропил. – напряжение, возникающее в стропилах.

Rтреб – требуемое расчетное сопротивление древесины. Если возникающее напряжение превышает его, то стропилы по прочности не проходят. В этом случае нужно, либо уменьшать шаг стропил, либо увеличивать их сечение.

Запас – в случае, если Gстропил.>Rтреб, то здесь показывается на сколько превышено напряжение в стропилах; в противном случае (Gстропил.<Rтреб) в данной графе отображается запас прочности.

Примечание: в случае, если стропилина имеет три опоры, то расчет по прочности производится в двух вариантах:

Вариант 1 – на усилия и момент, возникающие на средней опоре.

Вариант 2 – на усилия и момент, возникающие в большем пролете (L1 или L2).

Расчет по прогибу:

В принципе, если Вы строите дом себе, то на него можно не обращать внимания при условии, что стропила по прочности проходят.

Fстропил. – прогиб, который возникает под действием нагрузок.

Fmax – максимально допустимый прогиб для стропил.

Запас – здесь отображается, либо процент запаса (положительная цифра), либо на сколько действительный погиб стропил крыши превышает максимально допустимый (отрицательная цифра).

Монтаж и крепление обрешетки

Для крепления используются гвозди диаметром 3-3.5 мм, длиной в два раза больше, устанавливаемой толщины доски (или бруса). Доска для обрешетки под металлочерепицу крепится двумя гвоздями по краям, которые забиваются, как можно ближе к оси стропила.

Перед началом монтажа, особое внимание требуется уделить креплению первого ряда досок, расположенного у карниза. По этому ряду будут выравниваться все листы профиля, поэтому необходимо уделить особое внимание точности разметки и крепления

Толщина нижней доски должна быть минимум на 10 мм больше (точный размер необходимо узнать у поставщика профиля) всех остальных реек, для нивелирования перепада опорных точек листа профиля. Для обеспечения перепада, используется наращивание реек требуемой толщины, либо по всей длине первого ряда, либо подкладываются вставки на каждом стропиле.

Величина шага между первыми двумя деревянными рейками должна быть меньше, по сравнению с остальными. Измеряется эта величина от края лобовой доски до середины второй доски и ее расчет зависит от длины выступа края листа и угла ската крыши. Также на это значение влияет диаметр, устанавливаемой водосточной системы. Чаще всего, этот размер стандартный и возможные его значения указаны в таблице, на рисунке ниже.

Перед креплением первых двух досок, для проверки правильности расстояния между ними, можно использовать два обрезка и наживить их на контробрешетку. На обрезки укладывается профильный лист и опытным путем устанавливается достаточный выступ металлочерепицы для нормального стока воды.

Неправильно установленная обрешетка для металлочерепицы может привести к следующим изъянам :

  • если сделать выступ больше необходимого, то вода не будет попадать в канавку желоба, а будет переливаться через него;
  • меньший выступ может привести к попаданию воды между желобом и лобовой планкой;
  • недостаточно сильное крепление к обрешетке;
  • нестыковка листов профиля;
  • трудности при креплении торцевых и фронтонных планок.

Гидроизоляционная пленка пропускается через крайнюю планку в водосток. Для ее предохранения от разрыва, верхний край доски делают скошенным, под углом 120-140°, относительно торца стропильной ноги.

При креплении внешних торцевых досок фронтона необходимо, чтобы они выступали над обрешетиной на высоту профиля кровли. Этот размер зависит от используемого вида профиля и находится в пределах 28-58 мм.

После крепления 3-4 рядов досок, элементы конструкции можно положить на скат крыши и брать их оттуда для дальнейшего использования – это обеспечивает очевидное удобство .

Для крепления конька используют по одной дополнительной доске на каждом скате крыши, в местах его соединения с конструкцией. Используются размеры досок такие же, как и на установку обрешетки.

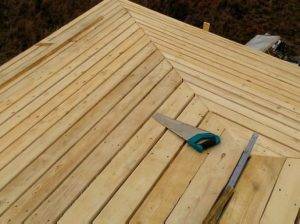

Виды обрешетки

Мы пока не будем останавливаться на конкретных решениях, они зависят от технических параметров металлических листов. Рассмотрим только те виды, которые имеют принципиальные различия в конструкции.

Тип обрешетки Краткое описание эксплуатационных характеристик
Самая распространенная, используется на крышах, у которых угол наклона скатов превышает 20°. Изготавливается из брусьев толщиной 3-4 см, шириной до 5 см. Расстояние между ними прописывается в инструкции по монтажу, чаще всего составляет 350 мм, но есть виды покрытий с шагом 300 мм и 400 мм. Этот параметр указывается от центра до центра бруска. Первое расстояние уменьшается на величину выпуска листов над скатом крыши.
Такую обрешетку необходимо устанавливать на крышах с уклоном в пределах 14–20°. Между досками можно оставлять просвет до 2 см, это поможет немого экономить дорогостоящие материалы. Применяется редко, металлочерепицу настоятельно не рекомендуют использовать на крышах с незначительным уклоном.
Этот вариант используется на сложных кровлях с многочисленными скатами и переходами, расположенными под различными углами. Некоторые из них больше 20°, а часть меньше. Кроме того, существуют технологические участки (ендовы, мансардные окна, снегозадержатели), на которых необходимо устанавливать сплошной вариант обрешетки.

Надо помнить, что увеличение ширины используемых для обрешетки досок не влияет на несущие параметры кровли, при очень больших нагрузках она в любом случае прогнется. Разница лишь в величине прогиба. В одних случаях он критический, после снятия усилий прежняя форма не возвращается. В других случаях кровля лишь пружинит и не теряет своих первоначальных свойств.

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Перейти к расчётам   Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ НЕОБХОДИМОЕ КОЛИЧЕСТВО ПИЛОМАТЕРИАЛОВ ДЛЯ РАЗРЕЖЕННОЙ ОБРЕШЕТКИ» ОБЩАЯ ПЛОЩАЛЬ КРОВЛИ, м² Продольный шаг металлочерепицы, мм — 200 мм — 300 мм — 350 мм — 400 мм Общая длина всех карнизных свесов, м Общая длина линии конька, м Общая длина всех ендов, м (если есть) КАКОЙ ПИЛОМАТЕРИАЛ БУДЕТ ИСПОЛЬЗОВАТЬСЯ: — доска 25×100 мм — доска 25×150мм — доска 32×100 мм — доска 32×150 мм — брус 50×50 мм

Обустройство обрешетки под металлочерепицу

Для примера рассмотрим наиболее сложный вариант обрешетки – под мансардную крышу.

  1. Стропила. Самые важные элементы, несут всю нагрузку как постоянного, так и временного характера. Шаг между ними выбирается в зависимости от используемых теплоизоляционных материалов, линейные размеры корректируются величиной нагрузок.
  2. Гидроизоляция (ветрозащита). Сложный современный материал, пропускающий пар из теплоизоляционного слоя и не допускающий намокания вследствие попадания конденсата. Еще одна функция этого слоя — минимизация тепловых потерь. Дело в том, что минеральная вата легко пропускает воздух, она продувается холодным наружным ветром и вместе с ним теряется тепло. Ветрозащита не допускает таких значительных потерь.

  3. Контробрешетка. Назначение – обеспечение эффективной естественной вентиляции подкровельного пространства. Конденсат, падающий на гидрозащитный слой, должен быстро испаряться. Если вентиляция не действует, то все элементы стропильной системы эксплуатируются в условиях повышенной влажности, а это оказывает крайне негативные последствия. Даже самые современные пропитки не может длительное время предупреждать появление процессов гниения дерева, стропильная система теряет свои первоначальные параметры прочности. В некоторых случаях они могут достигать критических значений, крыша прогибается и требует очень сложного и дорогостоящего ремонта. Причем ремонтировать придется не только саму систему, но и мансардные помещения, а стоимость таких работ на порядок превышает смету нового строительства.

  4. Обрешетка под металлочерепицу. К ней фиксируются покрытие, технические параметры зависят от геометрических характеристик профиля листов.
  5. Металлочерепица. Финишное покрытие кровли.

Как дополнительные, но важные, элементы устанавливаются стартовые доски, карнизные планки, лобовые доски, капельники и держатели желобов.

Размеры обрешетки, сечение

Основными параметрами каркаса под металлочерепицу выступает шаг обрешетки и размер пиломатериалов. При определении оптимального шага в учет берется размер шага металлочерепицы. Это вполне конкретный показатель, в зависимости от типа укладываемого профиля. Наибольшей жесткостью отличается профильный участок внизу волны, при переходе на следующую. Это объясняет, почему именно это место является наиболее оптимальным для установки крепежных элементов. Необрезная или полуобрезная доска при сооружении каркаса обычно не применяется.

Чтобы определить, на каком расстоянии делать обрешетку под металлочерепицу, в учет необходимо взять следующие соображения:

  1. На длину шага обрешетки напрямую влияет тип используемой металлочерепицы.
  2. Инструкция устройства обрешетки под металлочерепицу имеется в сопроводительной документации к кровельному материалу. Шаг отсчитывают от низа начального бруска до верхнего среза второго.
  3. Расстояние между первыми двумя обрешеточными элементами берется несколько меньшим.
  4. Сечение обрешетки под металлочерепицу определяет также угол наклона кровли, и то, насколько выступает кровельный материал за первый элемент каркаса.
  5. Чтобы замерить выступ кровли, за начало отсчета берется лобовая доска. Если ее нет в конструкции – то срез стропилины.
  6. 6.       Чтобы добиться правильности отсчета между первой и второй доской каркаса, поверх стропил укладывают строительный уровень длиной 120-150 см. Это позволяет определять дистанцию между верхом первой волны и низом листа, нанося соответствующую разметку обрешетки под металлочерепицу.
  7. Выдвинув уровень наподобие кровельного листа, впритык к лобовой доске ставят угольник: это позволяет отбить на нем параметр требуемого выступа. Уровень выдвигается до нанесенной отметки.
  8. Толщина начальной доски берется несколько больше других, что позволяет избежать провисаний кровельного материала.
  9. Определение размеров остальных обрешеточных перемычек проводится от верха второго элемента. Расстояние берется стандартное, соответствующее размеру профиля. Таким образом намечается каждая третья стропилина: это объясняется наличием кривизны у доски, что предусматривает необходимость ее натяжки вдоль нанесенной разметки.
  10. Однорядные обрешеточные перемычки фиксируются на стропилине. Нахлест здесь обычно не используют. Разбежка встык выполняется по стропилам.
  11. Весь используемый пиломатериал проходит обязательную антисептическую обработку.

Шаг обрешетки под металлочерепицу

Наибольшую сложность представляет именно расчет шага обрешетки. потому что в большой степени он определяет эксплуатационные качества кровли. Металлочерепица, как известно, бывает нескольких видов и различается она расстоянием между осями волны и ее высотой. Поскольку крепить металлочерепицу рекомендуется в самую нижнюю часть волны, шаг обрешетки необходимо выбирать в зависимости от шага профиля металлочерепицы. Стандартные размеры поперечной волны металлочерепицы могу колебаться от 300 до 450 мм, и при расчете шага обрешетки следует ориентироваться на этот показатель.

Металлочерепица Монтерей. Об этом виде маталлочерепицы вы прочитаете в нашей статье.

А здесь статья про металлочерепицу компании Grand Line.
