Способы установки держателя водосточного желоба

Нюансы установки водосточной системы на плоской крыше

На плоских крышах всё равно должен быть уклон хотя бы в 1-2°, это обязательное условие установки водосточных труб. Как правило, водосборный желоб в наружной конструкции устанавливают с тыльной стены, к которой идёт уклон.

Такие воронки можно ставить не только по центру кровли, но и у наружных стен, на расстоянии не больше 60 см. При необходимости можно устроить несколько приёмных воронок.

Как правильно установить внешние водостоки на плоской крыше

Водосточная система кровли, как любая другая строительная конструкция, нуждается в расчёте и проектировании. Именно с этого и стоит начать.

Расчёты для наружной водосточной системы

Есть общие правила системы водостока с крыш любого размера:

• для настенных или подвесных желобов угол ската кровли должен быть не меньше 15°;
• наклон продольного желоба делают не меньше 2°;
• высота бортов для желобов – не меньше 12 см;
• нельзя делать расстояния между сливными трубами больше 2 м;
• водосточные трубы рассчитывают, исходя из размеров крыши. На каждый квадратный метр кровли должно приходиться 1.5 см² сечения трубы.

Площадь кровли посчитать очень легко – это задача для пятиклассника.

Есть сложные формулы для расчёта водостоков, в которых задействованы данные по осадкам в регионе. Но можно значительно упростить задачу. Воспользуйтесь этим алгоритмом, определяющим минимальные параметры:

Площадь кровли	Min сечение труб, мм	Min сечение желобов, мм
Менее 50 м²	75	100
50-100 м²	90	120
100-200 м²	100	105

Основы монтажа наружного водостока для крыши своими руками: мастер-класс

Иллюстрация Описание действия

Для монтажа своими руками металлических водостоков для крыши подберите желоба и трубы соответствующего сечения. Кроме них вам потребуются соединительные муфты и углы, если таковые есть на вашей кровле. Чтобы подсоединить водосток к стене, нужно ещё подобрать колено к воронке.

Для крепления лучше использовать универсальные металлические кронштейны для водостока. Их можно согнуть под любым углом, соответствующим наклону вашей кровли.

На схеме наглядно показано, как должен располагаться желоб относительно свеса крыши.

Согните язычок кронштейна под углом, соответствующим вашему скату.

Закрепите кронштейн с помощью саморезов

Обратите внимание: систему водостока удобнее монтировать ещё до конца монтажа кровельного материала, чтобы он вам не мешал. Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр. Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр

Кронштейны следует крепить так, чтобы наклон желоба к приёмной воронке был не меньше 3 мм на каждый метр.

Закрепите кронштейны по всему скату на расстоянии не более 60 см друг от друга.

В крайнем желобе разметьте и выпилите отверстие для приёмной воронки.

Если ваш желоб металлический, слегка отогните края вырезанного отверстия в наружную сторону.

Закрепите желоб на кронштейнах с помощью клемм или гибких язычков, установите воронку.

Установите заглушку в конце желоба.

Если вы устанавливаете внутренние или наружные углы, соединительные муфты, то обрезиненные части нужно обработать силиконом.

Зазор между желобами при соединении не должен быть больше 2 мм.

Установите колено водосточной трубы, которое направит водосток ближе к стене и закрепите на стене муфты для монтажа труб.

Установите сливные трубы и закройте муфты винтовыми замками или клеммами.

Установка внутренних водостоков на плоской крыше своими руками

Внутренний водосток – конструкция более сложная в монтаже, чем наружный. Она тоже требует тщательных расчётов и имеет нюансы в установке:

Ни в коем случае внутренние водостоки не прячут в толще стен. Для них обустраивают шахты или коробы

• если трубы располагаются внутри неотапливаемых помещений, то необходимо предусмотреть их обогрев с помощью кабеля;
• если в здании есть чердак, в нём обустраивают утеплённый трубопровод с уклоном;
• в стояках следует предусмотреть окошки для прочистки в случае засорения.

Расчёт внутреннего водостока

Для внутреннего водоотвода требуется по одной приёмной воронке на каждые 0.75 м² кровли. Сечение трубы стока – 1 см на те же 0.75 м². Специалисты не рекомендуют приближать стояки водоотвода к наружным стенам, чтобы избежать их промерзания.

Для крыши площадью 200 м² достаточно сливной трубы диаметром 100 мм.

Монтаж внутренней водосточной системы своими руками: видеокурс

Внутренний водосток можно изготовить самостоятельно, но, если вы не уверены в своих силах, лучше доверьте это профессионалам. Видеокурс о том, как установить внутренний водосток своими руками:

Рекомендации по монтажу наружных водосточных систем из оцинкованной стали

• Советуем использовать водостоки нашего производства.
• Все приведенные ниже расчеты и рекомендации являются приблизительными.
• В каждом отдельном случае мы рекомендуем проконсультироваться со специалистами.

На первом этапе после принятия решения о монтаже водосточной системы необходимо рассчитать количество водосточных стояков в зависимости от площади кровли здания. Водосточные трубы диаметром 100 мм обеспечивают отвод воды с площади кровли до 70 квадратах метров, а водосточные трубы диаметром 140 мм. с площади крыши до 90-100 квадратных метров. Расстояние между водосточными стояками рекомендуется соблюдать не более 16 метров. Водосточные системы в зависимости от конструкции здания можно монтировать с использование водосточных желобов или без них.

Если проект предусматривает монтаж водосточных желобов.

• Определить горизонтальность краев крыши, для дальнейшего учета количества воронок и уклона желоба смотрите Рис. 1 (1)
• Определить места установки водосточных воронок (или желобов с патрубком) смотрите Рис. 1 (2) Уточнение: длина желоба L с уклоном в одну сторону не должна превышать 8 метров смотрите Рис. 1 (3)
• Разместить места крепления крайних кронштейнов для водосточных желобов, при необходимости загнуть и закрепить их смотрите Рис. 1 (4.1) и Рис. 1 (4.2)

• Расстояние А min=80 мм, Б max =160 мм. Натянуть между крайними кронштейнами для водосточных желобов шнур, Рис 1 (4.1) и 1 (4.2), через центр дна кронштейна, Рис. 2
• По уровню шнура разметить места крепления кронштейнов, Рис. 1 (4), загнуть и закрепить их. Уточнение: рекомендуемое расстояние между кронштейнами для желоба наружного водостока не должно превышать 700 мм, смотрите Рис. 1. Обычно расстояние делают от 500 мм. до 700 мм. в зависимости от диаметра водосточной системы по принципу чем больше диаметр тем меньше расстояние. Кронштейн загибается в таким образом, чтобы при креплении центр его дна совпадал с натянутым шнуром, а конец плотно прилегал к обрешетке, смотрите Рис. 2 и Рис. 3.
• Монтируем воронку желоба (желоб с патрубком), смотрите рис. 1 (2). Воронка желоба крепится двумя кронштейнами, смотрите Рис. 1 (4.2) и 1 (4.3), расстояние между которыми должно составлять 200 мм.
• Осуществляем монтаж требуемого количества водосточных желобов, закрепив их в специальном фиксаторе с одной стороны и надежно зажимаем лепестками с другой, смотрите Рис. 3 (5). Уточнение: водосточные желоба соединяются методом захода друг в друга по направляющим на глубину 100 мм. Соединитель водосточных желобов в данном случае не требуется.

Для начала монтажа необходимо определить точку крепления верхнего хомута (кронштейна) для водосточной трубы, рис. 4 (1), учитывая угол колена 60° и ширину карниза (а). Примечание: точка крепления верхнего кронштейна должна находится на уровне стыка колена, рис. 4 (2), с трубой, рис 4 (3).

• Закрепить верхний хомут (кронштейн) для трубы, рис. 4 (4). Просверлить отверстие d=11 мм и вбить штырь хомута (кронштейна) для водосточной трубы в стену. Примечание: рекомендуемое расстояние от кронштейна до стены должно составлять 50 мм, рис. 6 (b).
• На верхнем хомуте (кронштейне) закрепить отвес.
• По отвесу выставить остальные кронштейны. Примечание: расстояние между кронштейнами. Рис.4 (с), не должно превышать 1150 мм.
• В случае необходимости (если расстояние более 400 мм) определить длину промежуточной части трубы, рис. 4 (1) При расчете учитывайте расстояние (d), рис. 4 (4) и угол отклонения колена 60° Примечание: определяя длину промежуточной части, необходимо добавить припуск 200 мм для соединения трубы с коленами, рис. 4 (1).
• Собрать участок из двух колен и промежуточной части трубы.
• Одеть его на воронку и вставить в верхний кронштейн.
• Произвести монтаж прямых участков водосточной трубы, вставляя их последовательно по направлению потока воды.
• Установить нижнее колено, рис. 4 (5). Примечание: стык нижнего колена с трубой должен крепить кронштейн, рис. 4 (6).

Предлагаем так же ознакомится с другими статьями которые помогут Вам сделать правильный выбор:

Источник

Виды кронштейнов

Эти элементы должны сохранять свои первоначальные характеристики весь гарантийный срок эксплуатации

Во время разработки специалисты уделяют внимание нескольким важным характеристикам кронштейнов. Они общие для всех типов изделий

1. Инженерные конструктивные особенности. Рассчитывается прочность деталей, предусматриваются регулировки положения желобов. Одновременно учитывается ремонтопригодность и возможность замены на однотипные кронштейны других производителей.

2. Внешний вид. Держатели должны гармонировать с системой, улучшать ее дизайнерские характеристики. В некоторых случаях наоборот, кронштейны должны быть малозаметными и не бросаться в глаза.

Держатели делают из конструкционной стали или полимеров. Ответственные производители применяют конструкционные листовые стали толщиной не менее 1,5 мм, но на рынке есть и продукция очень низкого качества. В них толщина листа не превышает одного миллиметра, а металл – низкокачественная низкоуглеродистая сталь.

Такое же положение и с пластиковыми держателями. Они должны прессоваться только из первичного материала с инновационными добавками, повышающими устойчивость материала к негативному жесткому ультрафиолетовому излучению. Но не все компании поступают ответственно, некоторые в целях увеличения прибыли для изготовления кронштейнов применяют материал, получаемый после переработки старых изделий (вторичный пластик). Соответственно, ни о каком высоком качестве таких держателей говорить не приходится.

От качества держателей зависит долговечность водосточной системы

Таблица. Типы кронштейнов.

Тип держателя	Особенности и краткие эксплуатационные характеристики
Длинные металлические крюки	Имеют специальные монтажные планки, которые дают возможность крепить элементы к обрешетке или стропильным ногам. Такая фиксация значительно увеличивает прочность водоотвода. Конструктивная особенность повлияла на технологию кровельных работ – крюки обязательно устанавливаются до монтажа кровельных покрытий. В некоторых случаях их следует фиксировать и до начала изготовления обрешетки. Конкретное решение принимает мастер-кровельщик в зависимости от типа крыши и особенностей покрытий.
Короткие кронштейны	Прибиваются к лобовой доске, могут устанавливаться как до начала установки кровельных покрытий, так и после выполнения этих работ. По материалу изготовления могут быть пластиковыми или металлическими, простыми и сложными. Сложные кронштейны имеют несколько регулировок, что позволяет быстро и очень точно выставлять положение желоба и обеспечивать максимальную функциональность системы.
Универсальные (с удлинителями)	Относительно недавно инженеры разработали новое конструктивное решение коротких кронштейнов. Они имеют специальные пазы, в которые вставляются металлические удлинители. Кронштейны по способу монтажа напоминают крюки и фиксируются к обрешетке или стропильным ногам. Правда, не все строители понимают, зачем нужны эти удлинители, кроме повышения стоимости системы, они никакого положительного эффекта не имеют. Реальные эксплуатационные характеристики кронштейнов с удлинителями по всем показателям ниже, чем у обыкновенных дешевых крюков. Единственная ситуация, оправдывающая использования универсальных кронштейнов с удлинителями – крыша настолько сложная, что для крепления желобов обязательно нужно использовать оба типа элементов. Но такие случаи встречаются крайне редко.

Абсолютное большинство водоотводящих систем можно фиксировать как на длинные металлические крюки, так и на короткие пластиковые кронштейны.

Разновидности держателей для желобов

Монтаж водосточной системы

Установку водостока следует проводить одновременно с покрытием крыши кровельным материалом. Для того, чтобы система слажено работала, необходимо придерживаться общих правил, как правильно крепить водосточный желоб:

1. Монтаж рекомендуется начинать с места установки водоприемника.
2. Край свеса кровли должен быть на середине желоба.
3. Шаг крепления кронштейнов: для пластиковых – 40 см, для металлических-100 см.
4. Уклон стока воды составляет 2-3 мм на погонный метр желоба.
5. Воронки для слива воды должны быть установлены каждые 10 метров по периметру здания.
6. Горизонтальные трубы крепятся сверху вниз.
7. Держатели для труб располагаются на расстоянии друг от друга максимум – 1,5 метра.
8. Между трубой и стеной должен быть зазор не менее 8 миллиметров.
9. Монтаж водостока необходимо проводить при плюсовой температуре.
10. Чтобы система не обвалилась, следует применять надежные оригинальные крепления.

Инструменты, необходимые для работы

Для установки водостока понадобятся следующие инструменты:

• дрель или перфоратор;
• молоток или киянка;
• гаечный ключ или шуруповерт;
• маркер или карандаш.

Монтаж горизонтальных элементов

Установка водосточного желоба состоит из следующих этапов:

1. Следует выбрать и рассчитать количество кронштейнов, ориентируясь на материал и длину конструкции.
2. Сделать разметку лобовой доски, на которую будет крепиться держатель, учитывая рекомендованный производителем шаг.
3. Рассчитать уклон. Например, на длину желоба 10 погонных метров рекомендуют уклон 2-3 миллиметра. Для этого кронштейн со стороны воронки должен располагаться ниже на 2-3 см противоположного.
4. Закрепить держатели в соответствии с разметкой.
5. Соединить желоба выбранным способом (на уплотнителях, клеем или герметиком).
6. В установленные кронштейны уложить желоб в чуть согнутом состоянии.
7. Завести дальнюю сторону желоба в пазы крюков и закрыть заглушкой, а свободную чуть свесить для последующего монтажа.

Как выдержать уклон водостока

Определить необходимый уклон желоба необходимо в начале монтажа конструкции, когда будут монтироваться кронштейны. Учитывается уклон при выборе мест крепления кронштейнов. Для желобов в зависимости от материала изготовления соответствует определенный шаг или расстояние, на котором друг от друга будут крепиться кронштейны. На практике, чтобы уклон остался неизменным следует каждый держатель крепить ниже предыдущего на 3-4 миллиметра. Именно этим методом пользуются специалисты.

Монтаж водосточных труб

Крепление водостока к стене дома осуществляется с помощью хомутов. Хомуты изготавливают из пластика и металла. К стене хомуты крепятся с помощью одного длинного самореза. Метиз выбирается в зависимости от того, к какому материалу стены будет осуществляться крепление (к бетону, кирпичу, к сэндвич панелям). Несколько советов для успешного монтажа водосточных труб:

1. В начале монтажа следует собрать промежуточные переходы между горизонтальным и вертикальным участками водостока.
2. Соединить патрубок воронки с верхним коленом.
3. Высчитать полную длину соединительного участка.
4. Раскроить и зачистить края трубы.
5. Собрать переходную часть.
6. Хомутами, одетыми на трубу следует произвести метки для крепления к стене, при длине трубы более 2 метров следует произвести промежуточное крепление.
7. Расстояние между верхней частью трубы и креплением желоба не должно превышать 150 миллиметров.
8. Затянуть хомуты следует не очень плотно, трубы должны слегка двигаться.
9. Установить слив на нижнюю трубу.

Заключение

По подсчетам специалистов без качественного водостока каменные стены прослужат меньше на 10 лет, а деревянные – на 20 лет, отмостки и фундамент здания в 2 раза быстрее срока выйдут из строя.

Не стоит экономить, покупая водосточную систему неизвестного производителя. Не стоит собирать систему своими руками, не изучив подробно инструкцию. Качественный, брендовый, профессионально установленный водосток способен продлить жизнь вашему дому на 30 лет.

Монтаж

Крепление водосточного желоба может осуществляться специалистами, но данную работу легко провести своими руками. Установка осуществляется согласно инструкции производителя. В некоторых случаях производство выполняется на заказ, тогда нужно заранее разработать чертежи, по которым будет осуществляться соединение системы.

Рассмотрим, как пошагово произвести монтаж желобов водосточной системы фирмы Murol, учитывая нормы СНиП:

1. Для крепления используются специальные крюки, от установки которых зависит успех всей работы. Чтобы правильно установить водосточные металлические или пластиковые желоба, нужно выбрать, какого диаметра требуется кронштейн (держатель трубы). Он должен немного превышать размер окружности желоба, но не настолько, чтобы в нем направляющая свободно находилась. Крюки устанавливаются с шагом не более 90 сантиметров (согласно ГОСТ 7623-75);
2. При установке желобов учитывается общий угол наклона системы, размеры берутся из справочника, но в среднем уклон составляет 2 миллиметра на погонный метр. В некоторых случаях требуется больший угол, уточните эту информацию, исходя из типа кровли;
3. Вся водосточная система состоит из приемных воронок, направляющих, которые отводят воду, фильтров и поворотных элементов (колена, тройника и прочих). Первыми после крюков устанавливаются воронки. Их нужно монтировать исходя из типа водостока (бывают наружные и встроенные). Также установка приемных отверстий зависит от склона и площади крыши. К примеру, если кровля имеет площадь до 10 метров – то устанавливается только одна воронка на углу дома, если более – то 2 или больше;

4. В некоторых случаях лотки должны быть вмонтированы в середину системы. Тогда пластик или металл обрезается, а в отверстие устанавливаются отливы;

5. Для труб обязательно нужно предусмотреть заглушки, которые закроют его от протекания. Для круглых они подбираются круглые, для квадратных – квадратные и т. д.;
6. Настенные водосточные желоба в большинстве случаев нужно крепить при помощи замков на трубах, предварительно обрабатывая места стыков герметиком. Они позволяют быстро соединить все составляющие системы между собой;
7. На вертикальных участках установка осуществляется при помощи хомутов. Они крепятся к стене, а после в них монтируется магистраль;
8. Часто для установки водосточных желобов требуется дополнительное изготовление поворотных элементов, их устройство поможет сэкономить площадь водостока. Колени и тройники помогут разветвить сток по кровле и обеспечить максимально эффективную работу системы;
9. После технология завершается установкой конечного элемента – финишного колена.

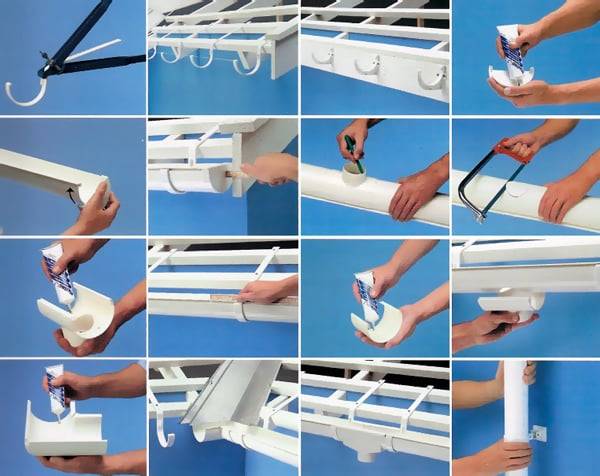

Фото – пошаговый монтаж с фото

Серьёзного ухода за системой не требуется, но необходимо проводить регулярные промывки труб, чтобы предупредить их заиливание. Также это можно сделать, если два раза в год прочищать водосток веником. Наилучшим способом защиты стоков от грязи и листьев будет использование решеток, как на фото.

Фото – решетка

Видео: инструкция по установке водостоков

Размеры желобов водосточной системы

Основной параметр желоба водостока – его диаметр. Именно этот показатель учитывают, когда рассчитывают водосточную систему крыши. И зависимость здесь такая: чем больше площадь ската кровли, тем больше должен быть диаметр желоба.

В процессе проведения расчета обязательно учитывают и расположение стояка, плюс количество вертикальных труб. Но, как показывает практика, расчет диаметра желоба зависит только от площади ската, с которого вода будет стекать в горизонтальную часть водосточной системы. Вот соотношения этих двух параметров:

• если площадь ската не превышает 30 м², то для него выбирается желоб диаметром 90-100 мм;
• площадь 30-50 м², диаметр желоба – 100-120 мм;
• площадь 50-125 м², диаметр – 120-125 мм;
• площадь ската более 125 м², диаметр желоба должен варьироваться в диапазоне 150-190 мм.

Не забываем, что водосточная система – это несколько разных элементов, которые имеют свою длину

Поэтому важно правильно рассчитать необходимое количество желобов, труб, соединительных фитингов и крепежных изделий

Видео описание

В видео специалист рассказывает о том, как надо правильно провести расчет требуемого количества элементов водостока в зависимости от размеров кровельной конструкции:

Как правильно провести монтаж желобов водосточной системы

Сразу надо обозначить, что желоб для водостока устанавливается под свесом крыши на кронштейны. Последние – это огромное разнообразие изделий по размерам, форме и конструктивным особенностям. В принципе, это тема достаточно объемной статьи. Просто обозначим, что кронштейны лучше монтировать до укладки кровельного материала, для чего используют так называемые длинные изделия.

Если крыша дома уже кровельным материалом покрыта, то можно воспользоваться другими конструкциям, как раз для этого предназначенные. То есть проблем в установке кронштейнов нет. Но именно с них и начинается монтаж желобов. Главная составляющая монтажного процесса – угол наклона желобчатой части водостока, которая должна составлять 3-5°. То есть вертикальное расстояние от нижнего до верхнего конца устанавливаемых желобов должно быть 3-5 см на один погонный метр длины собираемой конструкции.

Виды кронштейнов под лотки водосточной системыИсточник strojdvor.ru

К примеру, если длина карнизного свеса составляет 10 м, то вертикальная разница уровней расположения верхнего и нижнего края будет составлять: 5х10=50 мм или 5 см. Поэтому первый кронштейн устанавливают с одного угла дома, а второй с понижением на 5 см у противоположного. Оба кронштейна закрепляют саморезами или к стропильным ногам, или к обрешетке, или к лобовой доске.

После чего между ними натягивают прочную нить, которая обозначит угол наклона желобчатой системы водостока. По этой натянутой нити устанавливают промежуточные кронштейны с шагом или 50, или 60 см.

Далее проводят непосредственно и сам монтаж желобов. Их просто укладывают на кронштейны и крепят к ним же разными способами. Один из простых вариантов показан на фото ниже.

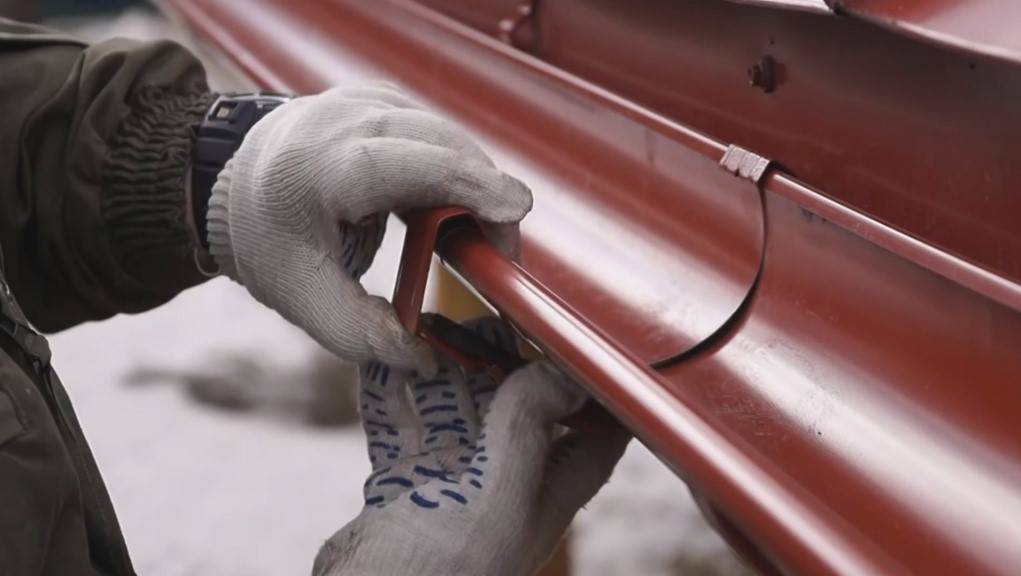

Крепление желоба к кронштейнамИсточник besedkitveri.ru

Главная задача производителя работ – провести монтаж так, чтобы обеспечить максимальную герметичность собираемой конструкции. Поэтому производители водосточных желобов изготавливают их с раструбным соединением, в котором один конец лотка имеет зауженный диаметр. Именно этим концом он входит в противоположный торец соседнего желоба, закрывая часть длины изделия. Чтобы увеличить герметичность, раструбное соединение двух лотков обрабатывают силиконовым герметиком.

Цены на желоба водосточной системы

Стоимость желобов зависит от того, из какого материала они сделаны, от диаметра изделия и его длины. Приведем несколько позиций с указанием разных составляющих. Цены указаны по московскому региону:

• алюминиевый желоб диаметром 125 мм и длиною 3 м стоит 720 рублей;
• пластиковый диаметром 120 мм и длиною 3 м стоит 430 рублей;
• из оцинкованной стали, покрытый полимером диаметром 140 мм и длиною 3 м стоит 680 рублей;
• медный диаметром 150 мм длиною 3 м стоит 4800 рублей.

Заключение по теме

На самом деле монтаж водосточной системы – процесс непростой. Это только на словах все просто. На практике приходится учитывать большое количество нюансов, особенно это касается расчетов диаметра желобчатого изделия. Ошибиться в данном случае нельзя. Последствия могут быть непредсказуемыми, где самый безобидный – перелив воды, которая попадет на стены дома и затопит фундамент.

Как правильно подобрать нужное крепление?

Всего для закрепления водостока вам понадобятся такие крепежные элементы:

• Кронштейны, на которые вы будете крепить желоба. Подобрать подходящее крепление вам будет не сложно, исходя от формы и габаритов приобретенных желобов.

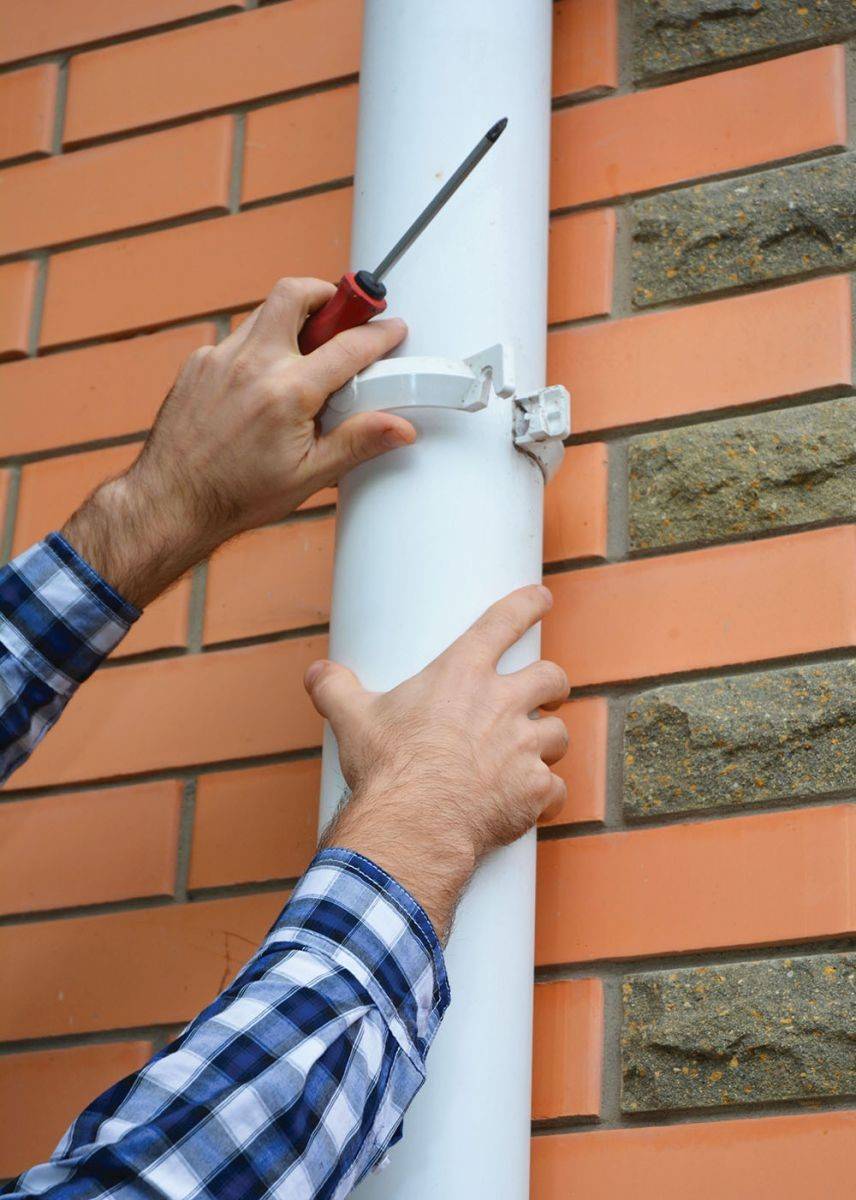

• Хомуты — специальные приспособления, которые позволяют крепить сливные трубы к стене. Такое крепление также подбирается в зависимости от вида и размеров сливных труб. Также определитесь с материалом изготовления хомутов: если это будет пластик, то у него две точки крепления, а у металлических – одна, длинный метиз.

В продаже вы найдете крюки двух видов:

• Длинные крепят к обрешетке, к стропильным ногам.
• Короткие – к лобовой доске, по изначальному плану или ввиду того, что кровля уже установлена.

Расстояние между крюками должно быть в идеале около 50 см, максимально – 60 см. Если вы используете длинные крюки-держатели, их лучше прикручивать через обрешетку прямо к стропилам, тогда само крепление водосточной системы будет более прочным.

По окончанию установки и длинные, и короткие крюки сверху нужно закрывать карнизной планкой.

Конечно, длинные крюки согласно всем инструкциям необходимо крепить под кровельное покрытие прямо на обрешетку. Но нередко бывают ситуации, что старое кровельное покрытие снять вот так просто не получится, как и приподнять.

Например, оно старое, поэтому такие крюки нередко прикручивают даже на подшивку карниза. Несмотря на всю нелогичность этого метода, на практике он оказывается нередко рациональным и порой единственно возможным.

В основном, по правилам, металлические крюки применяют для металлического водостока, а пластиковые — для пластикового. Сегодня редко, но все же используются медные крюки:
