Kондиционер на вентилируемом фасаде дома

Металлокассеты для фасада

Раздел облицовочных панелей для фасада из оцинкованной  стали ,алюминиевого листа, меди и бронзы занимает большой сегмент рынка в фасадном строении систем крепления. Дело в том, что обработка металла и современное оборудование для лазерной резки и обработки листовых материалов стремительно идёт вперёд, постоянно модернизируется и наше оборудование в компании “Оптима Фасад”.

Список оборудования компании:

1. Лазерный станок для перфорации
2. Гибочный станок Dorma
3. Автоматическая гильотина
4. Линия покраски (6 метров)
5. Пробивной стан

Любые решения кассеты закрытого или открытого типа крепления с лазерной резкой и автоматической подачей, гибочным оборудованием позволяет нам изготовить металлокассеты с различным радиусом и вальцеванием (колонны, входные группы, сложные геометрические изделия.)

Помимо стандартных кассет из оцинкованной стали, мы производим следующий тип металлокассет:

• Перфорированные металлокассеты
• Стальные кассеты
• Изделия из меди
• Изделия из бронзы
• Закрытый тип кассет
• Разноуровневые архитектурные декоры
• Доборные элементы

Стоимость подсистемы металлокассет на м2

Смета		МеталлокассетыТаблица расчёта комплектующих вентилируемого фасада из металлокассет
п.п.	Наименование	Ед. изм.	Расход	Кол-во	Запас м2	Стоимость шт	Стоимость комплект (м2)	Визуализация конструкции
1	Профиль Г-обр. 40*40*1.2	пог/м	0,75	0,83	45,40 ₽	87,46 ₽
2	Профиль верт.. 60*40*1.2	пог/м	1,10	1,21	94,58 ₽	114,44 ₽
3	Профил-обр. ВУ внешний угол	пог/м	0,18	0,20	195,00 ₽	38,61 ₽
4	Кронштейн Г-обр. 50L-150	шт	2,22	2,44	25,70 ₽	62,76 ₽
5	Анкер 10*100	шт	2,22	2,44	16,00 ₽	39,07 ₽
6	Паронитовая прокладка	шт	2,22	2,44	4,20 ₽	10,26 ₽
7	Заклепка 4,0х10	шт	10,0	11,0	2,20 ₽	24,20 ₽
9	Саморезы EPDM	шт	3,50	3,85	1,90 ₽	7,32 ₽
10	Планка старт	шт	0,50	0,50	0,75 ₽	0,38 ₽
11	Заклепка 4,0*8 нерж	шт	6,7	7,37	2,00 ₽	14,74 ₽
смета	Цена м2:	Тип: Оцинкованная:	389,22 ₽

Композитные панели

Изначально композитными материалами называли листовые композитные панели “Алюкобонд” и название самого материала было размыто и в проекте различных зданий не “фигурировало”. Начало существования этого прекрасного материала, можно было заметить с приходом в нашу страну высотного строительства торговых центров и “небоскрёбов” по типу: Башня Федерации, Москва сити, и подобных высоток, где использовался данный материал.

Плюсы композитных кассет:

• Доступная стоимость
• Быстрый монтаж
• Простое проектирование под размер
• Поддаются перфорации

В комплектации:

• Воссоздание геометрических фигур
• Изготовление декоров
• Подшивка потолков (проёмов, откосов, козырьков)
• Рекламные конструкции и вывески

В отличие от панелей HPL, композитный лист прекрасно поддаётся гибке и фрезеровке материала как на производстве с помощью фрезера промышленного или лазера, так и в кустарных условиях (на объекте с фрезером ручным) Да что лукавить, мы не раз выполняли простые работы по обрамлению и без оборудования, если делать работу ответственно и не спеша, возможно небольшой объем композитных кассет выполнить и с помощью подсобного инструмента.

Минусы композитного материала

• Является слабогорючим материалом
• Не однородный материал
• Требует профессиональной фрезеровки
• Средняя стоимость по отношению к другим кассетам
• Стоимость подсистемы крепления
• Требует проектирования

В целом у данного материала больше плюсов, нежели минусов. Конечно монтировать кассеты из композита нельзя на школах и детских садах, так как это запрещено пожарными экспертными заключениями. Стоит также отметить этот материал в отделке стен и внутри помещения, в рекламных целях и в дизайне.

Протяженность фреоновой магистрали

Пользователи климатической техники часто ведут споры о расстоянии от внешнего блока кондиционера до внутреннего, а затем экспериментируют с установкой. Их можно понять – иногда особенности интерьера или расположения комнат требуют увеличения длины трубопровода.

Но профессиональные монтажники точно знают, что самовольно увеличивать или уменьшать длину трубопровода нельзя. И действительно, отступление от требуемых параметров тут же сказывается на производительности кондиционера.

Выясним, какими должны быть нормы установки и почему нельзя их менять.

Нормы расстояния между блоками

Монтажные нормативы устанавливает производитель. Если вы возьмете инструкцию, то в разделе по установке найдете схемы и рабочие параметры, на которые нужно ориентироваться при монтаже.

Как правило, указывают максимальную длину магистрали, о минимальной ничего не говорится. Но в комплекте с блоками вы найдете медные трубки для их соединения – их ни в коем случае нельзя укорачивать.

Длина трубопровода зависит от модели.

Для бытовых сплит-систем с внутренним настенным блоком действуют следующие нормы:

• максимальное расстояние между блоками – 15 м или 20 м (реже – 10 м);
• минимальное расстояние между блоками – 3, 4, 5 м (по длине трубы в комплекте).

Точные данные указаны в технических документах к конкретной модели.

По параметрам, указанным в таблице, понятно, что при удлинении трассы требуется дополнительное заполнение контура фреоном.

Если сплит-система укомплектована 5-метровой трубой, укорачивать ее нельзя. Что делать, если расстояние между блоками всего 3 м, а трубка – 5 м? Нужно просто аккуратно смотать ее крупными кольцами, без сломов и перекручиваний, и оставшиеся 2 м спрятать в одном из блоков.

Слишком короткий трубопровод

Если производителями не указана минимальная длина фреоновой магистрали ни в одном из доступных источников (бумажной или электронной инструкции, видеоролике), ориентируйтесь на общепринятое значение – 3 м. Короче трассу делать нельзя.

Если вспомним, как происходит процесс перехода хладагента из одного состояния в другое, то поймем, что короткой трубы просто не хватит для полного преобразования вещества. Фреон, не успевший превратиться в газ в испарителе, в виде жидкости поступит в компрессор, чего допускать нельзя.

Последствия установки слишком короткого трубопровода бывают различными:

• поломка деталей кондиционера;
• переход вибраций от наружного модуля к настенному;
• нехарактерные для кондиционера шумы – бульканье фреона в трубопроводе.

Перечисленные неприятности можно устранить только увеличением длины трубопровода. Как видите, небольшой монтажный нюанс оказался очень важным.

Расстояние больше стандартного

Как вам уже известно, максимальная длина фреоновой магистрали ограничена 20 метрами. Это значение актуально для домашних моделей со средней производительностью 2,5-3 кВт. Но для полупромышленных агрегатов от 8-9 кВт используются другие границы – длина трубопровода увеличивается до 50 м.

Можно сделать вывод, что параметры расстояния между блоками сплит-систем напрямую связаны с такой технической характеристикой, как производительность.

Самое опасное, что может произойти при слишком длинном трубопроводе – снижение давления. Причем негативные последствия ожидают оба участка – газовый и жидкостный.

Если падает давление газа перед поступлением его в компрессор, то на выходе оно также становится более низким. В результате снижаются параметры температуры, происходит обмерзание.

Специальной функции подогрева магистрали не предусмотрено, поэтому компрессор из-за нагрузки перегревается и ломается. Особенности диагностики компрессора и способ его ремонта вы рассмотрели в статье: Как проложить трассу кондиционера: специфика устройства коммуникаций

Снижение давления на участке трубопровода с жидким фреоном приводит к тому, что растет доля газа. Большое содержание газа увеличивает скорость движения хладагента, что приводит к еще большему падению давления. В таких условиях нормальное функционирование кондиционера просто невозможно.

Но есть один выход: чтобы снизить потери давления в магистрали, увеличивают диаметр медной трубы. Для этого используют формулу:

Профессиональные монтажники советуют увеличивать длину фреоновой магистрали только на горизонтальных участках.

Чтобы не обращаться к сложным вычислениям, рекомендуют увеличить диаметр трубы для газа (она чуть толще) на 1 размер: то есть 3/8 заменить на 1/2, 1/2- на 5/8 и т.д.

И обычный монтаж кондиционера, и замену труб не рекомендуем выполнять самостоятельно. Опытные специалисты лучше знают, как поступить в сложных случаях и избежать возникновения неполадок.

Этапы проведения монтажных работ

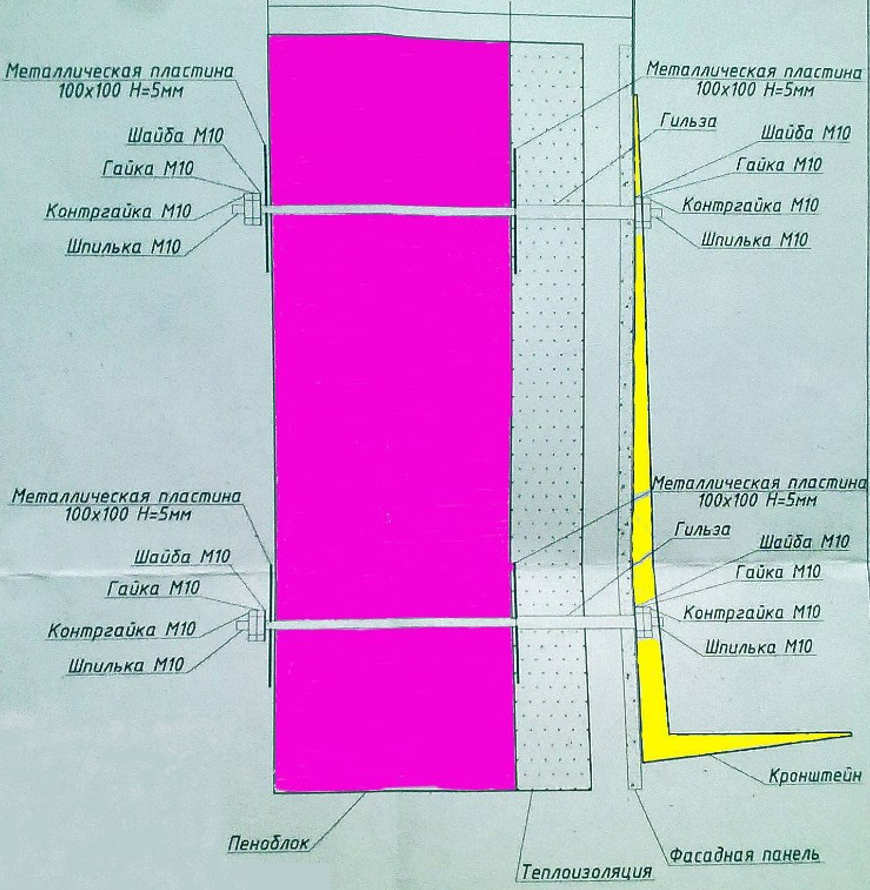

Нижеследующая схема крепления наружных блоков нагляднее всего проиллюстрирует особенности конструкции:

Последовательность операций:

1. Сначала нужно снять плитки облицовки и проделать в них отверстия под выход нижней части кронштейна. Снимать надо две соседних плиты для возможности регулировки после тогда, как все будет собрано обратно и для обеспечения жесткости конструкции.
2. Демонтировать слой утеплителя. Его нужно обязательно снимать, а не проделывать отверстия под шпильку потому как утеплитель нельзя сжимать. Да и работать так будет легче.
3. Пробурить в стене сквозные отверстия для шпилек и закрепить их согласно чертежам. Под шайбу обязательно подложите широкую металлическую пластину для защиты материала стены от выкрашивания. На крепежную гайку навинтите еще одну для фиксации от самораскручивания.
4. Снятые ранее листы теплоизолятора разрезать на полосы и заполнить ими пустое пространство как можно плотнее. Во время этой процедуры вы в полной мере оцените пункт 2.
5. Закрепить детали из пункта 1 на свои места.
6. Привинтить оба кронштейна. Не забывайте контрагаить – даже шайба гровера не всегда спасает от саморазвинчивания при вибрациях. Вы же не хотите, чтобы ваш прибор рухнул с высоты на какого-нибудь прохожего или чей-то автомобиль?
7. Все. Можно смело крепить блок.

Установка и монтаж корзины для кондиционеров

Способ крепления короба для кондиционера к стене здания зависит от его конструктивных особенностей и типа фасада.

Сборка продукции КОРБАС

Несущие кронштейны под блок кондиционера изготовлены с универсальными отверстиями. Поэтому положение горизонтальных направляющих можно свободно отрегулировать и установить в корзину наружный блок сплит-системы любого размера.

Конструкция разборная. Это облегчает доступ к блоку для его обслуживания — при необходимости облицовочные панели можно временно демонтировать.

Разработанные нашей компанией специальные кондукторы обеспечат точное крепление кронштейнов к фасаду здания.

Собрать корзину можно на земле и затем поднять на высоту для монтажа. Или собрать элементы конструкции уже на строительных лесах.

Вес нашей продукции без кронштейнов варьируется в пределах от 13 до 30 кг.

Таблица 1. Вес готовой конструкции (с кронштейном без удлинения)

КОРБАС 1	600х900х550	22	17	13
КОРБАС 2	700х1000х550	25	19	16
КОРБАС 3	900х1200х600	33	25	22
КОРБАС 4	1050х1300х650	37	27	28

Особенности монтажа корзин на вентилируемые фасады

Устанавливать корзины можно на любые типы фасада: бетон, кирпич и пеноблок; вентилируемый и невентилируемый. Такие широкие возможности доступны благодаря разнообразию кронштейнов. Посмотрите видео поэтапного монтажа корзины на вентилируемом фасаде с использованием кронштейна фКПГ.

Чтобы обеспечить нашей продукции надёжность и долговечность, все её составные элементы, в том числе кронштейны, выполнены из оцинкованной листовой стали. Фасадные кронштейны изготовлены без сварки, резки и горячего цинкования, поэтому защитный слой не нарушен.

Нашими конструкторами разработано два варианта крепления, подходящие для несущих стен, изготовленных из разных материалов. Все необходимые расчёты и испытания проведены.

Нагрузки на фасадный кронштейн

ВАЖНО! При выборе крепёжных элементов учитывайте вырывающую способность одного анкера и материал несущей стены. Правильно подобранный крепёж обеспечивает прочность и надёжность всей конструкции

Таблица 2. Расчётные нагрузки на крепления КОРБАС

КПГ	КДК 1,2	160 кг	не менее 0,55 кН
КДК 3,4	200 кг	не менее 0,75 кН
фКПГ (с удлинением 250 мм)	КДК 1,2	180 кг	0,50 кН
КДК 3,4	210 кг	0,73 кН

* расчётная нагрузка с учётом обледенения, снеговой нагрузки, веса блока и корзины

Кронштейн Г-образный с удлинением (фКПГ)

Применяется для монтажа на фасад с внешним утеплением: вентилируемый, мокрый.

Изготовлен из оцинкованного стального листа и имеет удлинение 250 мм.

Этот разборный кронштейн с закладной частью, устанавливаемой под утепление, можно монтировать на фасаде до облицовки. При проведении облицовочных работ он не мешает движению подъёмников и строительных люлек. Предварительная установка крепежа облегчает монтаж корзин со строительных лесов.

НОВИНКА. Кронштейн Т-образный без удлинения (КПС.Т)

Используется для монтажа на фасады без внешнего утепления, в торец плиты перекрытия. Изготавливается из оцинкованной стали 1класса, обеспечивает надежный монтаж на плитах перекрытия высотой от 160 мм.

НОВИНКА. Кронштейн Т-образный с удлинением (фКПС.Т)

Для монтажа в торец плиты перекрытия, на фасад с внешним утеплением: вентилируемый, мокрый. Изготовлен из оцинкованной листовой стали 1 класса, имеет удлинение 250 мм. При проведении работ по облицовке фасада такая конструкция обеспечивает беспрепятственное движение строительных люлек и фасадных подъемников, а также облегчает монтаж корзин со строительных лесов.

Главное преимущество этого крепления — надежный монтаж на плитах перекрытия высотой от 160 мм.

НОВИНКА. Адаптивный кронштейн с удлинением (фКПГ-а)

Уникальный адаптивный кронштейн, который позволяет избежать проблем с установкой корзин на фасадах с разным вылетом и бетонных стенах с выступами и неровностями.

Предусмотрен для фасадов с внешним утеплителем: вентилируемых, мокрых.

В адаптивном кронштейне каждый швеллер регулируется в глубину фасада, а также вдоль, в обе стороны на разную ширину.

Цену корзины под кондиционер с установкой можно запросить по тел. +7 (495) 792-02-50 или в соответствующем разделе сайта.

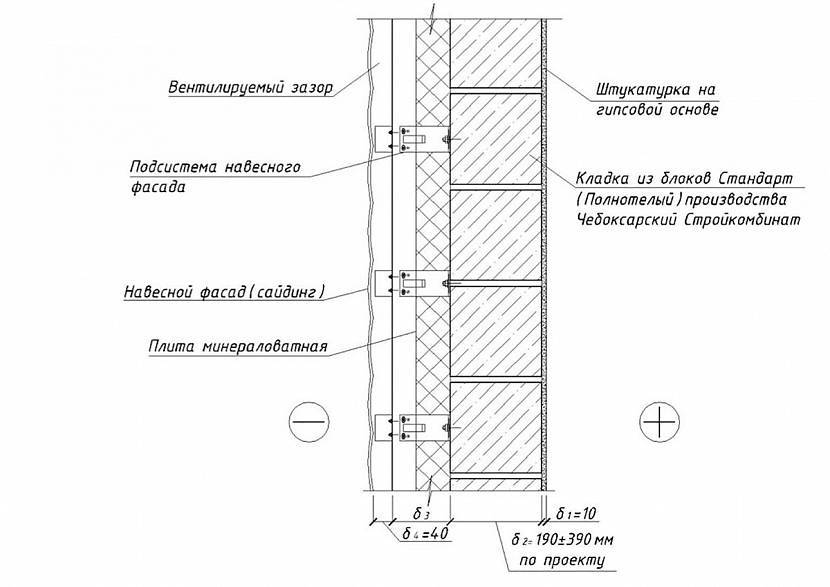

Критерии выбора элементов вентфасада

Начнём с теплопрослойки, а точнее, с утеплителя. Если рассматривается вентилируемый фасад для частного дома, то оптимальный вариант – минеральная вата. Её просто крепят к внешней стене здания или на клеевой состав, или на грибовидные дюбеля, изготовленные из пластмассы. Нередко мастера применяют оба крепления одновременно с гарантией долгосрочной эксплуатации.

Что касается толщины теплоизоляционного слоя, то этот параметр будет зависеть от того, что вы хотите получить в конечном итоге. А это будет зависеть от того, какая температура в регионе строительства дома зимой действует. Обычно утеплитель выбирают толщиной не менее 100 мм. Но если регион северный, то проводят укладку двух теплоизоляционных слоёв:

• первый толщиною 50 мм, где используется минвата плотностью 50 кг/м³;
• второй толщиною 80 мм с плотностью не ниже 60 кг/м³.

Размер вентилируемого зазораИсточник avatars.mds.yandex.net

Следующий элемент – вентилируемый зазор. Именно он обеспечивает вентиляцию и снижает тепловую отдачу строения. Правильно подобранная его величина – залог высокого качества конечного результата. Определить размер этого зазора, а точнее сказать его толщину, можно только по специальным формулам, где учитываются температура, скорость движения воздушных масс и коэффициенты теплового обмена здания. Последняя величина зависит от материалов, из которых дом возведён.

Специалисты придерживаются мнения, что вентилируемая прослойка должна быть толщиною 2-5 см. Именно такой зазор может обеспечить идеальную циркуляцию воздушных потоков и эффективный отвод влаги.

Устройство вентилируемого фасада с утеплением сталкивается с вопросом, который породил один спор. Заключается он в следующем – стоит ли использовать плёнку для покрытия теплоизоляционного материала. В плане её защиты. На этот вопрос можно ответить так – если для утепления используется минеральная вата плотностью меньше 80 кг/м³, то плёнка нужна. В противном случае в ней необходимости нет.

Нужна ли ветрозащитная плёнкаИсточник sip52.ru

Теперь, что касается облицовки. Здесь достаточно огромный ассортимент, где надо отметить несколько очень популярных материалов: керамогранит, камень, кассеты металлические профилированного типа, плитки из композитных материалов, клинкерный кирпич, стеклянные панели, ламели из различных материалов горизонтального типа и прочие.

Надо отметить, что предлагаемый широкий ассортимент часто ставит в тупик. Поэтому выбор делают по техническим условиям монтажного процесса, в зависимости от финансовых возможностей, а также от того, что предлагает дизайнер, составляя дизайн-проект фасада дома. Но надо отметить и тот факт, что применение каждого из выше обозначенных материалов даёт возможность огромного разнообразия дизайнерских решений.

Облицовка вентилируемого фасада клинкерной плиткойИсточник www.dealand.ru

Давайте для примера рассмотрим, как формируется вентилируемый фасад из керамогранита.

Заключительные рекомендации профессионалов

Перед тем как выбрать конкретный способ установки керамогранитных плит, принимайте во внимание следующие факторы:

• размеры дома;
• климатические особенности – температурный фактор, преобладающее направление ветра, среднегодовое количество осадков;
• дизайнерский вид и возможности личного бюджета.

Несущие элементы каркаса должны быть изготовленными из одного металла, в противном случае в местах контакта появятся токи, ускоряющие коррозию. Никогда не экономьте на прочности кронштейнов, всегда покупайте самые надежные. Керамогранит имеет большой вес, нужно постоянно помнить об этом.

Работайте только при хорошей погоде, если есть вероятность дождя – защищайте конструкции от попадания воды. Производители уверяют, что монтировать конструкции можно при температуре воздуха до -15°С, но мы не советуем прислушиваться к ним. Не потому, что конструкции не выдержат, а потому, что работать в таких условиях очень сложно. Как следствие – возможно нарушение технологии, ошибки во время разметки или фиксации элементов каркаса. Кроме того, снег, попавший на минеральную вату, обязательно когда-нибудь растает. А повышение влажности утеплителя всего на 5% повышает теплопроводность на 50%. Минеральная вата быстро намокает, но долго сохнет. Тем более, если она защищена фасадными мембранами.

Для керамогранитных плит обязательно устанавливайте вертикальные и горизонтальные несущие профили. Комбинированный каркас равномерно перераспределяет нагрузки на изгиб и кручение, сжатие и растяжение. Конструкция становится очень надежной и долговечной. В случае нарушения прочности фиксации вертикальных профилей нагрузку воспринимают горизонтальные и наоборот. Недостаток комбинированной системы – увеличение стоимости. Но на безопасности экономить не стоит.

Схема установки оконного обрамления

Узел примыкания фасада к оконному проему , нижний

Узел примыкания фасада к оконному проему , боковой

Узел примыкания фасада к оконному проему, верхний

Аккуратно делайте примыкания и обрамления, боковые торцы закрывайте только сплошными плитами

Особое внимание обращайте цоколю и местам примыкания к кровле. Исключите вероятность попадания влаги, но не закрывайте вентиляцию. По результатам инспектирования бракованных фасадов обнаружилось, что 55% проблем из-за неправильного монтажа керамогранитных плит, 40% из-за неправильной разметки и 5% из-за непрофессионального подбора несущих элементов

По результатам инспектирования бракованных фасадов обнаружилось, что 55% проблем из-за неправильного монтажа керамогранитных плит, 40% из-за неправильной разметки и 5% из-за непрофессионального подбора несущих элементов.

Отделка фасада — фото

Так выглядит вентилируемый фасад из керамогранита

Особенности корзин и правила выбора

Что же представляет из себя корзина или короб? Это металлическая конструкция, закрывающая наружный блок со всех сторон.

Ее основные функции:

• Декоративная. Чтобы различные по размерам блоки кондиционеров гармонично смотрелись на фасаде здания.
• Защитная – падающие с крыши и стен осколки кирпичей и плитки, окурки, выбрасываемые жильцами из окон, сосульки и прочий мусор может повредить наружный блок.
• Антивандальная защита – эта функция весьма актуальна для первых этажей. Конструкция такой корзины сверхпрочная, закрывает блок со всех сторон.

Антивандальные конструкции дополнительно можно оснащать сигнализацией. Это отличный вариант для офисных помещений, где охранники в любое время суток смогут среагировать на действия вандалов.

Многие застройщики предусматривают еще на этапе проектирования расположение кондиционеров во вновь строящихся зданиях. При таком подходе можно заказать корзины в едином стиле и архитектурная линия фасада здания не будет нарушена

Разновидности коробов для кондиционера

Владельцы квартир старого жилого фонда сталкиваются с вопросом самостоятельного выбора места под установку кондиционера и защиты его от осадков и механических повреждений (случайных или умышленных). Поэтому одновременно с покупкой сплит-систем желательно выбирать и заказывать установку корзин для наружных блоков кондиционеров на фасаде.

Но предложений на рынке много. Чтобы выбрать достойный вариант, для начала нужно в общих чертах ознакомиться с существующими видами.

По способу изготовления корзины бывают собранными на специализированном предприятии и самодельными. Первые отличаются большей надежностью и долговечностью, стильным внешним видом, способностью выдерживать значительную нагрузку. Но это при условии наличия сертификата качества, документов, подтверждающих проведение расчетов и испытаний продукции, что характерно для ответственных производителей с хорошей репутацией.

Самодельные короба можно изготовить из подручных материалов. Такая конструкция будет простой, но и стоимость ее будет минимальной.

Простейший короб можно изготовить своими силами, используя прутья и металлические уголки. Сваркой собрать конструкцию. Но такая корзина требует обслуживания (регулярного подкрашивания) – в местах сварных швов от воздействия атмосферных осадков может проявится ржавчина

Также короба можно классифицировать по следующим параметрам:

• по типу конструкции – цельные и разборно-сборные;
• по назначению – декоративные и защитные;
• по размеру – стандартные и нестандартные (изготовленные на заказ);
• по дизайну – зависит от фантазии дизайнера или пожеланий заказчика.

Еще корзины отличаются материалом изготовления. Это может быть перфорированный оцинкованный лист, металлические прутья, кованные элементы и другое.

Важно, чтобы используемый материал отличался надежностью и прочностью, а также был устойчив к воздействию атмосферных осадков

На что смотреть при выборе?

При выборе корзины следует иметь в виду, что существуют стандартные короба и нестандартные, изготавливаемые по меркам заказчика.

Чаще всего вариант нестандартной корзины актуален, когда требуется защита одной решеткой нескольких блоков, установленных в ряд или друг над другом

При выборе корзины учитывают ряд параметров:

• размеры – следует учитывать габариты внешнего блока и необходимый зазор в 10 см между стенками блока и короба;
• вариант облицовки – антивандальная, защитная или декоративная;
• заполнение – металлические прутья, жалюзи, кованные элементы, перфорированный лист, ламельная перфорация, индивидуальный рисунок перфорации (по желанию заказчика);
• тип конструкции – готовый или сборно-разборный вариант;
• специфические особенности – покраска в определенный цвет, наличие дверцы со встроенным или висячим замком (для доступа к блоку), дополнительный козырек, установка сигнализации, оповещающей о причинении вреда сторонними лицами.

Все эти параметры, в частности размеры, сложность конструкции и специфические особенности, существенно влияют на стоимость – чем сложнее и больше, тем дороже.

Также важно при выборе подходящего варианта обратить внимание на доступ к наружному блоку кондиционера – чтобы несложно было выполнять регулярную чистку и обслуживание

Порядок действий при установке кондиционера

 Основными этапами установки любого кондиционера являются:

1. Прокладка электропроводки для электропитания кондиционера.

2. Монтаж внешнего блока:

•  подбор наиболее подходящего места, расположенного на высоте не менее 2 м над уровнем земли;
•  крепление кронштейнов с использованием анкерных болтов;
•  подвеска внешнего блока на предварительно укрепленные кронштейны;
•  высверливание отверстий диаметром 50–60 мм в наружной стене для прокладки коммуникаций;
•  укладка гидроизоляционного цилиндра и соединительных коммуникаций в отверстиях.

3. Подвеска внутреннего блока:

•  подбор наиболее подходящего места (расстояние между блоками, расположенными снаружи и внутри помещения, может быть от 7 до 20 м, что определяется модификацией конкретного кондиционера);
•  крепление кронштейнов;
•  установка внутреннего блока.

4. Подключение проводок установки кондиционирования:

•  установка короба (внутреннего или наружного);
•  состыковка медных трубок для циркуляции хладагента и подключение электропроводки;
•  удаление из системы влаги и воздуха — вакуумизация (операция продолжается не менее 45 мин, в ходе ее используется специальное оборудование).

5. Пробный пуск сплит-системы. Обычно для этого целью используются специальное программно-аппаратное оборудование.

Нужна консультация? Звоните:

8(495) 118-27-34

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Работаем по всей России!8(495) 118-27-34

Получите коммерческое предложение по вашему объекту. Это займет не больше минуты:

Отправить заявку

Правовые нормы и установка кондиционера

Установка прибора, контролирующего температуру воздуха в помещении, должна осуществляться в соответствии с Градостроительным кодексом, ЖК РФ, а также отвечать нормам технической эксплуатации. Кроме этого, установка кондиционера регулируется определенными положениями Гражданского кодекса и законами субъектов РФ.

Требует ли установка кондиционера согласования?

Практика показывает, что положения вышеуказанных официальных документов трактуются по-разному. Одна правовая позиция подразумевает обязательное получение документов, разрешающих установку прибора, а также согласование с другими жильцами многоквартирного дома. Суды в этом случае ссылаются на нормы действующего законодательства, где прописан порядок пользования общедомовым имуществом в многоквартирном доме, а также на Пост. Госстроя РФ, которое обязывает организации, занимающиеся обслуживанием жилищного фонда, не допускать самовольной установки кондиционеров.

Другая позиция состоит в том, что если в федеральных законах отсутствует прямое указание на необходимость получения соответствующего разрешения, а сама установка прибора не влечет какого-либо изменения плана жилпомещения, не требуется делать изменение техпаспорта, не уменьшает общедомовое имущество, то, следовательно, отпадает надобность в разрешении, а также согласовании. Практика показывает, что суды по большей части придерживаются именной этой позиции.

Когда необходимо получить разрешение?

Органы местного самоуправления могут накладывать запрет на размещение кондиционеров:

• с лицевой стороны фасада здания;
• на строениях, имеющих историко-культурную ценность;
• над пешеходными дорожками;
• в оконных проемах без маскирующих ограждений.

Обязательное получение разрешения на установку требуют приборы промышленного и полупромышленного назначения.

Функции навесного фасада

Какие задачи можно решить, установив навесные вентилируемые фасады:

• это надёжная защита от разрушительного воздействия повышенной влажности, изменяющихся температур, ветра, солнечных лучей;
• это сокращение тепловых расходов за счёт сформированной термопрослойки из воздуха;
• улучшение шумоизоляционных характеристик строения;
• создание необычного декора внешних стен дома;
• увеличение срока службы здания в целом.

Если говорить в общем, то вентфасады дают возможность создавать и стандартные, и необычные решения в плане оформления внешних стен строений. Поэтому эти конструкции считаются универсальными.

Необычная отделка дома с помощью вентилируемого фасадаИсточник static.tildacdn.com

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Проектирование фасадов

Предлагаем заказать у нашей компании полный комплект фасадных систем и разработку проектной документации на навесные вентилируемые фасады с воздушным зазором. Мы предоставляем полный комплекс работ по вентилируемым фасадам (фасадные системы) а также проводим шеф-монтаж, геодезическую съемку фасада с детальными привязками здания к чертежам и узлам. Работы стоит разделить на стадии согласования исходя из потребности по вашему зданию:

• Разработка колористического паспорта здания
• Выполнение архитектурных решений
• Дизайн проект
• Разработка конструктивных решений
• Монтажные схемы
• Статический расчёт
• Спецификация

Как правильно рассчитать вентилируемый фасад?

Затраты на обустройство фасада состоят из следующих статей:

1. Облицовочный материал – оптимальным вариантом является керамогранит. Более дорогой по стоимости будет фасад из металлических кассет и композита. Если бюджет не является проблемой, то можно использовать обшивку из натурального камня. При этом при равных условиях будет дороже та отделка, которая состоит из плиток меньшего размера. Также стоит отметить и вес облицовочного материала – чем он больше, тем дороже крепеж, поскольку могут понадобиться особые скобы или высокопрочный клей.
2. Металлоконструкции – их стоимость напрямую зависит от используемого материала. Наиболее доступной является оцинкованная сталь, дальше по стоимости следует оцинкованная сталь с окрашиванием, алюминий и нержавейка.
3. Фасадный утеплитель – на стоимость влияет не только сам материал, но и его толщина, от которой зависят затраты на утеплитель за 1 м.кв., а также стоимость креплений.
4. Стоимость крепежа – помимо вышеуказанных параметров облицовки и утеплителя стоит учитывать материал самого фасада. Чем прочнее стены, тем меньше стоимость крепежа, поскольку в этом случае используются обычные дюбеля. Чем ниже прочность стен, тем меньше шаг кронштейнов, тем выше затраты.
5. Стоимость монтажа – в этот раздел входят затраты на работников, а также сборку/разборку лесов, отделку оконных и дверных проемов.

При расчете затрат на обустройство вентфасада следует учитывать сложность геометрии фасада и фактические размеры здания. В целом стоимость 1 м.кв. фасада из керамогранита с учетом стоимости материала и монтажа может начинаться от 3000 рублей, тогда как затраты на монтаж фасада из натурального камня начинаются от 8500 рублей.
