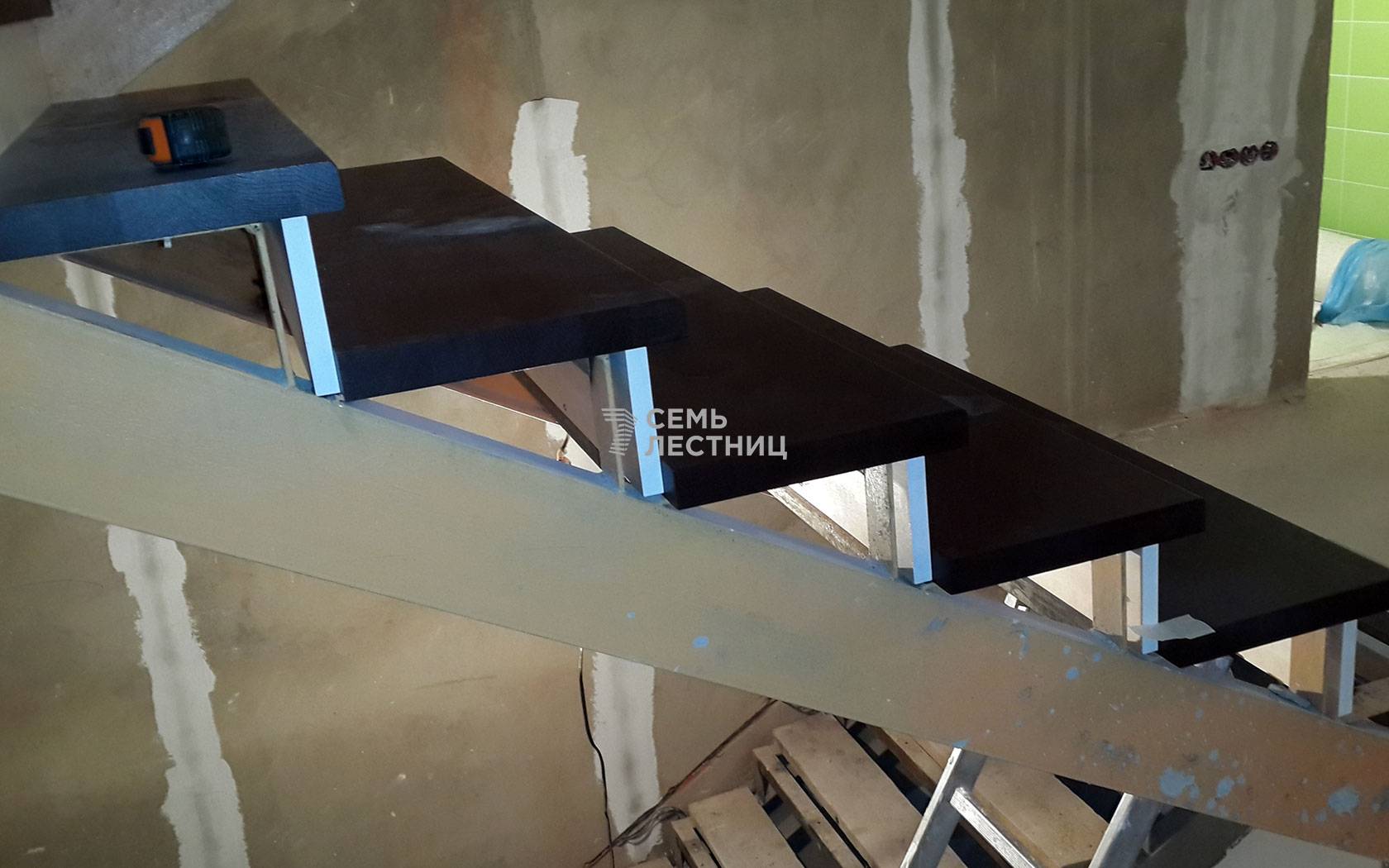

Как крепить деревянные ступени на металлический каркас

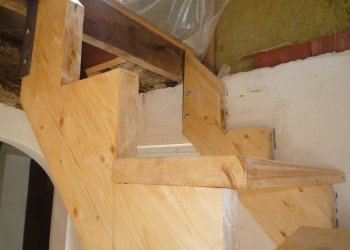

Монтаж несущей лестничной конструкции из дерева

Для установки пристенного косоура сначала следует сделать разметку по чертежным отметкам, затем просверлить отверстия для дюбелей в косоуре и стене крепления. Рекомендуется использовать дюбели размером 14*140. Установку внешнего косоура или тетив необходимо производить одновременно с монтажом вспомогательного или ограждающего столба

На данном этапе очень важно соблюдать все чертежные разметки и тщательно подгонять элементы лестницы друг к другу. Столбы необходимо устанавливать на опорные площадки (“пятаки”)

Все элементы крепления необходимо зафиксировать жидкими гвоздями и закрепить саморезами.

Классификация деревянных лестничных конструкций

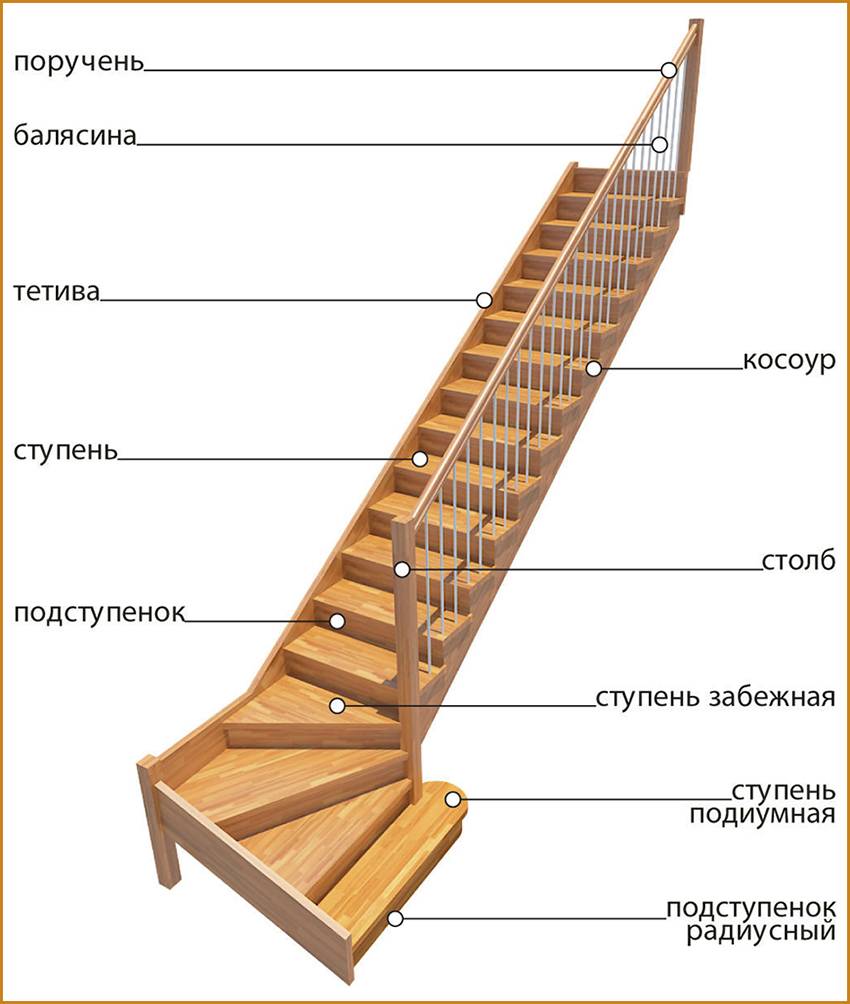

Устройство деревянных лестничных конструкций не отличается от металлических. Из чего состоит большинство лестничных конструкций? Основные элементы – это опоры, ступени, подступенки, поручни и балясины. Каждый элемент имеет значение для безопасной эксплуатации готового изделия.

Все лестничные конструкции можно условно разделить по:

• месту их установки (внутренняя/наружная);
• направлению (прямая/поворотная);
• назначению (главная/дополнительная/декоративная/чердачная);
• размеру;
• материалу (металлическая/деревянная/бетонная/комбинированная);
• виду крепежа.

Межэтажные деревянные лестницы для дома по виду конструкции делят на:

• маршевые;
• поворотные;
• комбинированные (винтовая + маршевая);
• складные (стремянка).

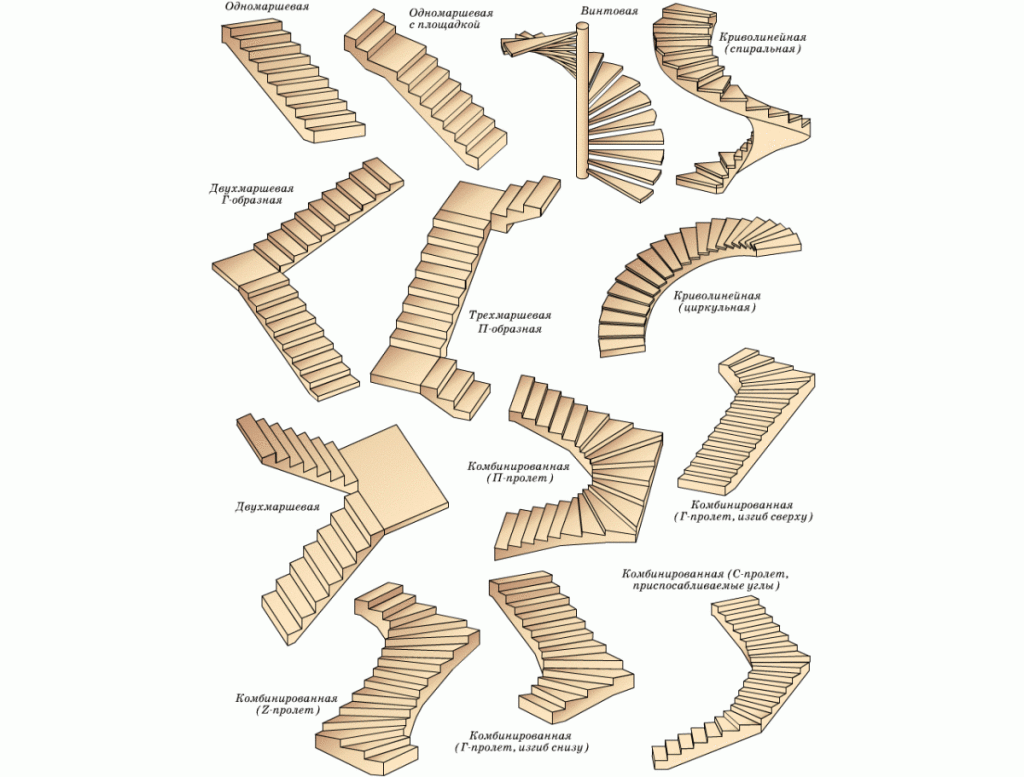

Лестничные конструкции могут иметь различные геометрические формы:

• Прямые. Это простая конструкция, обеспечивающая прямолинейное движение по лестничному маршу.
• Поворотные. В эту группу входят лестницы с поворотом (г-образные, п-образные, трапецевидные), а также винтовые конструкции.

Прямая

Это наиболее безопасная и практичная конструкция. По ней без проблем можно поднимать или опускать габаритные вещи и мебель. Особенно удобны конструкции с межмаршевой площадкой, однако они имеют большие размеры и занимают много места

Удобство эксплуатации прямой конструкции определяет шаговое расстояние, поэтому важно правильно выбрать размеры: ширину проступи и высоту подступенка

При расчете и строительстве прямой конструкции нужно учесть:

• Высоту подступенка (не более 22 см).
• Угол наклона (желательно не более 450).
• Глубину проступи около 30 см.

Ограждению прямой конструкции уделяют особое внимание и часто оснащают изящно кованными балясинами или перилами из других материалов. Их устанавливают в качестве основной в холле и гостиной загородного дома

Поворотная

Лестничная конструкция с поворотом оптимальна для экономии площади помещения и обеспечения достаточного уровня безопасности. Если площадь помещения ограничена и нет места для установки промежуточной площадки, тогда используют забежные ступени. Они имеют вид клиньев и менее безопасные, чем площадка.

Винтовые лестницы иногда выполняют просто декоративную функцию. Особенно с ограждением, выполненным художественной ковкой. Такие изделия достаточно эффектные и часто помогают воплотить смелые интерьерные проекты. Устройство ее возможно практически в любом помещении, они занимают меньше места, чем конструкции с поворотом. По типу креплений лестничные конструкции могут быть на больцах, косоурах, тетивах, на опорных столбах и комбинированные. Они могут быть деревянными, металлическими, бетонными.

Порядок установки

После подготовительных работ, можно приступать к установке конструкции. Как было сказано выше, монтаж лестницы проходит в определённом порядке.

Несущие балки

В первую очередь следует изготовить вырезы для ступеней. Если планируется установить лестницу на тетивах, необходимо на каждой опорной балке сделать вырезы для ступеней (минимальное расстояние от края – 5 см). Следует учитывать, что пазы двух опорных элементов должны располагаться друг к другу зеркально.

Перед непосредственным вырезанием ступеней необходимо сделать разметку и перепроверить все расчеты.

Создание вырезов на косоурах происходит иначе:

1. балка делится на 2 равные части;
2. в верхней половине с помощью уголка и в соответствии с чертежом отмечаются будущие вырезы;
3. отмеченные выемки выпиливаются;
4. повтор п. 1-3 для другой балки.

Следующий шаг – монтаж опорного бруса в месте, где будет начинаться лестница на второй этаж. Чтобы соединить брус и несущие балки, можно пойти двумя путями:

• сделать вырез в балке;
• изготовить в опорном бруске небольшие пазы, в которые будут вставлены балки.

Способы крепления косоуров

Наконец, можно приступать к установке косоуров:

1. в месте, где завершается лестница, установить брусок и закрепить его стальными анкерами;
2. соединить несущие элементы с бруском на втором этаже;
3. плотно прижать косоуры к опорному бруску на полу;
4. закрепить брусок стальными анкерами.

Установленная основа для трехкосоурной лестницы.

Монтаж лестницы на тетивах происходит иначе. Здесь сначала вставляются ступени, а лишь затем конструкция придвигается к стене и фиксируется на опорных брусках.

Ступени

После прочной фиксации несущих балок, можно перейти к установке ступенек. При создании лестницы на косоурах, длина ступеней должна совпадать с шириной пролёта. Если же в качестве несущей балки используется тетива – расстоянию между пазами, включая глубину отверстия.

В первую очередь следует установить подступенки – вертикальную часть ступенек. Для этого можно использовать саморезы либо специальный клей.

Крепление подступенков при помощи саморезов.

Важно!

Фиксация обязательно должна быть надёжной.

Прежде чем перейти к монтажу проступей, их следует сначала изготовить и как следует обработать поверхность шлифовальной машинкой. Устанавливаются же они аналогично – с помощью саморезов или с использованием клея. Стоит отметить, что для большего удобства при подъёме, проступи должны выступать вперёд над вертикальными элементами на 2-3 см.

Клея должно быть достаточное количество, чтобы конструкция была надежной и не скрипела.

Монтаж ступенек в лестницу на тетивах происходит следующим образом:

1. пазы первой тетивы смазываются клеем;
2. в обработанные отверстия вставляются ступени;
3. клеем обрабатываются углубления второй тетивы и балка соединяется со ступенями.

Клеем промазываются все без исключения пазы под ступени.

Перила

Во время спуска или подъёма по лестнице люди часто опираются на перила. Поэтому ограждения должны быть надёжно зафиксированы и выдерживать немалую нагрузку.

Перила должны быть не только надежными, но и прекрасно вписываться в общий дизайн помещения.

Установка перил начинается с подготовительных работ:

1. В местах соединения ступеней с несущей балкой отмечаются места для установки балясин. При этом боковая грань столбика должна совпадать с латеральным концом ступеньки.
2. В отмеченном месте делается отверстие нужного диаметра.
3. Изготавливается небольшой деревянный шкант. Диаметр стержня должен соответствовать ширине отверстия, а по длине шкант должен выступать над поверхностью ступеньки на 1-1,5 см.
4. В нижней и верхней части каждой балясины делаются отверстия, соответствующие диаметру шканта.

Разметка места под балясины

Затем можно приступать к установке:

1. монтируются опорные столбы в начале и конце лестницы на второй этаж;
2. устанавливается 1-2 промежуточные балясины (не на шканты!);
3. проверяется соответствие угла наклона через прикладывание к балясинам поручня (при необходимости корректируется высота столбиков);
4. в углубления сверху вставляется шкант для фиксации поручня;
5. основание и углубления балясин смазываются клеем;
6. столбики устанавливаются на шкантах;
7. смазывается клеем верхний стержень балясины;
8. поручень плотно прикладывается и фиксируется на балясинах.

Установка балясин

Установка поручня

Стоит отметить, что монтаж лестницы на тетивах имеет существенные отличия. Если вас интересует установка лестницы на тетивах, рекомендуем ознакомиться с данной статьей.

Крепление ступеней деревянной лестницы

Крепление лестничных ступеней зависит от системы конструкции и используемых материалов, несущих элементов и планируемой внешней отделки. Самым распространенным в системе и недорогим считается лестничный пролет с 3-5 ступенями и углом наклона 30-45°. Существуют 2 варианта крепления: на тетиве и на косоуре. Есть стандартные способы монтажа ступеней к металлическому косоуру. Если сходни должны выдерживать большие нагрузки, то стоит предпочесть второй вариант монтажа деревянной лестницы.

Можно сделать крепление деревянных ступеней к бетонной лестнице.

Крепление ступеней деревянной лестницы к косоуру

Косоур — это элемент для установки ступеней сверху. Эта часть принимает нагрузку на себя, в результате чего устройство ступеней предполагает надежную фиксацию, защиту от пульсации и смещения. Самый простой способ — крепление косоура к полу и стене. Закрепить ступени можно с помощью сверла. Необходимы будут декоративные головки, которые прикручиваются. Есть еще возможность крепления косоура к перекрытию и установки колпачков из полимерных материалов.

Крепление ступеней деревянной лестницы к тетиве

1 тетива обеспечивает установку устройства для подъема-спуска на боковой стороне стены. Можно также расположить ступени между 2 тетивами. Вариант изготовления тетивы для лестницы и его крепления можно отнести к наиболее доступным и часто используемым способам.

Монтаж ступеней к тетивам:

1. Опорный блок под ступенькой закрепляется на тетиве.
2. Железная скоба под ступенькой привинчивается к тетиве.
3. Накладка с внутренней стороны тетивы по принципу намотанной оплетки.
4. Выбор канавок для ступеней в тетиве.

Такой вариант крепления может использоваться при строительстве деревянных лестниц. Важна при этом ширина тетивы для надежности конструкции.

Крепление ступеней к стене

В некоторых случаях удобнее установить лестницу одной стороной на косоуре или тетиве и прикрепить вторую к стене. Это хороший способ крепления, который стал популярным. В этом случае ступени с одной стороны стягиваются вместе с опорами железных шпилек, втулок (болтов) и перил с опорами стоек в одном блоке, а вторая сторона крепится на стену.

Модульные лестницы

Крепление модульных вариантов — трудоемкий процесс. Он может ускориться за счет четких действий, а также наличия всех важных материалов под рукой.

Собрать модуль можно таким образом:

1. Необходимо начать с подготовки чертежей лестницы.
2. Определить нужное количество шагов. Для этого расстояние между этажами замеряется по высоте ступеней.
3. Выяснить наличие всех важных компонентов. Для сборки понадобятся промежуточные и угловые части, набор верхних и нижних креплений, стойка, болты, опоры, ступени, поручни.

Требуется собрать промежуточные компоненты в строгой последовательности, объединяя их в одну линию и закрепляя с помощью крепежных болтов.

Наиболее распространённые разновидности современных металлических каркасов

Чтобы сделать хорошую несущую основу для лестницы своими руками, необходимо сперва чётко определиться с её типом. В зависимости от того, какому именно изделию владельцы дома отдадут предпочтение, и будет выбираться подходящая разновидность каркаса. Ведь лестницы могут быть маршевыми, винтовыми, спиральными и так далее. Все они отличаются не только по дизайну, но и по функциональности.

Одной из причин популярности лестниц на металлокаркасе является их повышенная ремонтопригодность. Заменить при необходимости какую-то одну ступеньку, вышедшую из строя, можно без проблем

Ну а сами металлические каркасы делятся на:

• закрытые конструкции;
• открытые сооружения, дополненные одним косоуром;
• открытые сооружения, дополненные парой косоуров.

Абсолютно любой металлический каркас отличается длительностью сроков эксплуатации. В отличие от аналогичных деревянных конструкций, он не сломается и не потеряет со временем своей первоначальной эстетической привлекательности

Закрытые конструкции — довольно простой и экономичный вариант

Просмотрев всяческие видео о лестницах, размещённые на просторах сети, можно понять, что металлические каркасы закрытого типа для них применяются чаще всего. Почему? Да потому, что к внешнему виду подобных изделий обычно не предъявляется каких-то особых требований. К тому же за изготовление конструкций их владельцам не нужно платить громадные суммы.

Все элементы закрытого лестничного каркаса полностью скрываются под имеющимися ступенями и всяческими декоративными панелями

При создании стандартных закрытых сооружений, как правило, используются довольно дешёвые швеллеры. Они имеют специальные уголки, выполняющие роли опор как для самих ступеней лестниц, так и для подступенков. В принципе данные элементы разрешается заменять обыкновенными листовыми металлами. Однако, из-за этого сделать требуемые каркасы будет уже гораздо труднее.

Обычно боковые части подобных конструкций аккуратно закрываются панелями, изготовленными из древесины или же из хорошего гипсокартона

Чем так привлекательны сооружения открытого типа, имеющие один косоур?

Открытый металлический каркас, дополненный всего лишь одним косоуром, состоит из крайне прочной несущей балки, к которой надёжно крепятся относительно небольшие площадки под ступени. Такие сооружения для лестницы обладают несколькими неоспоримыми преимуществами:

1. Мастерам не нужно заботиться об установке подступенков.
2. Грамотное изготовление вышеупомянутых изделий позволяет добиться своеобразного «эффекта воздушности».
3. Благодаря применению дополнительных консолей, можно избежать прогибов ступеней даже в случае создания более широких маршей. Лестница, установленная на каркасе подобного типа, всегда кажется очень лёгкой и привлекательной. Именно потому данные конструкции ныне и стали настолько востребованными

   Вместо стандартных швеллеров, для открытых лестничных каркасов часто используются двутавры. Но из-за этого готовые сооружения в итоге смотрятся уже не настолько изящно

Открытые каркасы с парой косоуров и их ключевые особенности

Создать своими руками каркасы открытого типа, дополненные двумя косоурами, не так уж и трудно. Внешне указанные конструкции напоминают некие «лесенки». В этом можно убедиться при просмотре фото, размещённых в данной статье. Однако, стоят они в разы дороже, чем закрытые изделия. К тому же во время изготовления сооружений, необходимо чрезвычайно внимательно следить за аккуратностью сварки имеющихся швов.

Достаточно лишь установить ступеньки и ограждения для того, чтобы лестница на металлическом каркасе с двумя косоурами приобрела полностью законченный, а главное, — невероятно изысканный вид

Для подобных каркасов в основном применяют именно те металлические профили, которые обладают прямоугольным сечением. А сами косоуры тщательно покрываются специальной эмалью. Если мастера хорошо сделают свою работу, то в итоге сварные швы вообще не будут видны.

Дабы покрыть эмалью металлокаркас, дополненный парой косоуров, специалисты часто применяют ту же технологию, что и при покраске автомобилей

Варианты крепления деревянной винтовой лестницы.

Устанавливать винтовую лестницу лучше всего вдоль двух стен. Деревянные подкладки (бобышки), на которые устанавливаются опорные части несущих конструкций, следует изготовлять из антисептированной древесины преимущественно лиственных пород.

Схема устройства винтовой лестницы показана на рис.2.

Каждая ступень винтовой лестницы имеет:

• толщину 5 см,
• длину — 70…80 см,
• ширину в максимальной части — 40 см.

С узкой стороны ступени делают сквозное отверстие, диаметр которого равен диаметру трубной стойки.

В качестве главной опоры винтовой лестницы используют металлическую трубу-стойку d = 50…70 мм.

Трубу укрепляют на полу при помощи опорного стола из ст.листа толщ.5…7 мм с приваренным к листу стаканом (под трубную стойку) из ст.трубы d> на 2,5…3 мм больше трубной стойки и высотой 15 см (на высоту первой ступени).

Вариант опорного стола для соединения опоры лестницы с полом и перекрытием 2-го этажа показан на рис.3-1.

И далее на стойку «нанизывают» ступени. Это хорошо видно на плане рис.2 и рис.3.

Опорный стол крепят к полу (перекрытию) и одновременно к лестничной ступении и декорируют доской, той же что и доска для ступеней.

Другую сторону ступени укрепляют с опорой на стенные доски толщ.4…5 см под поручни при помощи пазов в деревянной стене и шипов на ступенях винтовой лестницы (рис.2).

Чтобы косой шип крепко удерживался в деревянной стенке, шип обхватывают двумя досками с прорезями по бокам. Таким образом, два шипа как бы защемляют между тремя досками и т.д.

Торцы досок внизу по полу закрывают плинтусом, а вверху поручнями. Не забывайте под каждый шип подложить прокладку для защиты от скрипа ступеней.

Чтобы упростить работу — крепление вместо шипа можно выполнить с опорой ступеней по поперечинам под ступенькой по деревянной стенке (но и красота уже будет не такой).

Возможен другой вариант крепления ступеней с опорой на стальные уголки, закреплённые сваркой к трубной стойке. Узел крепления ступеней винтовой лестницы на трубной стойке с опорой на стальном уголке показан на рис.3.

В этом варианте на трубу-стойку нанизывают опорные стаканы из стальной трубы большего диаметра, с приваренными к стаканам стальными уголками. А крепление ступеней выполняют к стальным уголкам болтами и гайками.

Вторую сторону ступеньки закрепляют за уголки, установленные на двух боковых стенках декоративной панели, укреплённой на угловых стенах помещения.

ПРИМЕЧАНИЕ: Между стеной и каждой ступенькой необходимо оставлять зазор не менее 2 см. Зазор закрывают плинтусом или накладкой. Если этого не сделать, то после увлажнения (влажной уборки) доска лестницы расширяется, упирается в стену и вспучивается.

Лестничные марши и площадки должны иметь ограждения с поручнями, а в домах с престарелыми людьми и инвалидами — дополнительно пристенные поручни.

ВНИМАНИЕ! Если данной лестницей будут пользоваться дети, нужно предусмотреть, чтобы в такой открытой лестнице расстояние в свету между ступенями не превышало 12 см. А лестницу необходимо оградить перилами с обеих сторон. Расстояние между стойками перил не должно превышать 10 см

Расстояние между стойками перил не должно превышать 10 см.

Высоту перил принимают не менее 90 см. Высота прохода, т.е. расстояние между ступенью и потолком или балкой не должна быть меньше 2 м.

Общий вид деревянной винтовой лестницы показан на рис.4.

Если нет возможности установить винтовую лестницу у двух стен, чтобы закрепить концы ступеней в стены или стену и перегородку, как в предлагаемом выше варианте, то можно воспользоваться другим способом крепления края ступеней.

В последнее время широкое распространение получили винтовые лестницы без перил, с креплением ступеней при помощи кронштейнов — так называемые навесные винтовые лестницы.

Вариант крепления ступеней винтовой навесной лестницы показан на рис.5.

Ступени винтовой лестницы крепятся при помощи болтов и гаек. Болт пропускается через доску ступени и крепится гайкой. Металлические накладки в соединениях конструкций, эксплуатируемых в условиях, где возможно попадание влаги (например, при мытье лестниц и полов), должны отделяться от древесины гидроизоляционным слоем.

При устройстве ступеней необходимо соблюдать горизонтальность укладки и крепления ступеней. В противном случае ступени будут со временем расшатываться и скрипеть. Устранить позже данный дефект будет сложней.

Скрип можно ослабить, подкладывая между ступенями и соединительными деталями мягкие прокладки под ступени (например, фетровые или резиновые).

ВНИМАНИЕ! Использовать материал необходимо такой прочности, чтобы лестница смогла выдерживать нагрузку не менее 180…220 кг, а перила — не менее 100 кг

Фиксация лестниц к различным видам межэтажных перекрытий

Качество материала лестничной конструкции имеет большое значение для ее надежности и безопасности. Но прочность фиксации всех ее элементов между собой, а также правильное крепление лестницы к перекрытию, межмаршевым площадкам, полу и стенам играют гораздо большую роль.

Межэтажное перекрытие при устройстве лестницы может быть выполнено из различных материалов:

• Дерево – наиболее распространены перекрытия по деревянным балкам.
• Железобетонные плиты.
• Стальные балки – в частном строительстве используются редко.

В зависимости от типа несущих конструкций перекрытия, возможны разнообразные способы фиксации на них лестничных конструкций.

Межэтажные перекрытия по деревянным балкам

Если в доме полы выполнены по деревянным балкам, то лестничный пролет должен укладываться на балку без перекосов. Его фиксация осуществляется при помощи специальных крепежных систем в зависимости от материала лестницы и вида ее опор.

Опоры лестничной конструкции в виде тетивы или косоура непосредственно примыкают к перекрытию или площадке между пролетами, передавая на них все нагрузки.

• При неправильном креплении в деревянных элементах опор могут образовываться трещины. Это довольно часто происходит при фиксации тетивы или косоура с балками и плитами в замок.
• На нижнюю опору конструкции действуют как вертикальные, так и горизонтальные нагрузки. То же самое происходит и при плотной фиксации опоры на перекрытии.
• Если же тетива или косоур будут опираться на перекрытие только горизонтальной частью, то верхняя опора подвергнется лишь вертикальным нагрузкам от лестницы. Следовательно, риск возникновения трещин в марше сводится к минимуму.
• Между вертикальным торцом опорного элемента и несущими конструкциями пола необходим зазор около 1 см.

Фиксация деревянных косоуров к продольным или поперечным балкам из дерева может осуществляться с запилом на опоре лестницы, либо на балочном элементе.

Вариантов фиксации лестничных конструкций к деревянным балкам достаточно много. Часто выбор конкретного способа зависит от различных нюансов самого изделия и того, как выполнен проем в перекрытии под лестницу.

Особенности крепления лестниц с металлическими косоурами

Лестничные конструкции на металлических опорах отличаются устойчивостью и прочностью. Если межэтажные несущие конструкции выполнены из железобетонных балок, то металлическая опора может быть просто приварена к ним.

Но возможен и другой вариант:

• Грань косоура, которой он будет крепиться к балке или плите потолка, срезается под необходимым углом.
• К торцам опоры привариваются стальные пластины или уголки.
• Крепление косоура к железобетонной конструкции производится при помощи болтов или анкеров.

Для фиксации стальной лестницы к деревянной балке можно установить на верхний торец косоура специальную металлическую пластину со сквозными отверстиями.

• Крепление опоры к ней осуществляется через эти отверстия. Толщина металла должна быть не менее 5 мм.
• Для того, чтобы пластина в дальнейшем не мешала декоративной отделке, ее необходимо утопить в балку. Это можно сделать, вырезав паз в материале балки в виде прямоугольника по размеру пластины.
• Своими руками с помощью стамески и молотка такую работу выполнить можно, но процесс будет весьма трудоемким. Гораздо проще вырезать паз, применив фрезер. Ширина и высота посадочного места должна быть на 3-5 мм, чем размеры пластины.
• При выборе подходящих метизов для крепления металлического косоура, необходимо учитывать постоянные и временными нагрузки. Постоянная нагрузка – это вес самой лестничной конструкции, переменные нагрузки — вес человека и перемещаемых предметов.
• Например, масса металлического изделия составляет 140 кг, средний вес человека – 90 кг. Следовательно, минимальная нагрузка составит 230 кг.

Если в качестве крепежа использовать саморезы-«глухари» размером 10 х 120 мм, каждый из которых способен выдерживать нагрузку в 100 кг, то применение 8 метизов дает возможность максимальной нагрузки на крепеж в 800 кг. Запас прочности при таком креплении обеспечен достаточный.

Из-за большого разнообразия вариантов, наиболее подходящее крепление лестницы к перекрытию должно подбираться с учетом всех индивидуальных особенностей конструкций. Если вы не уверены в своих силах, то такую работу лучше доверить профессионалам.

Цена на их услуги будет во многом зависеть от сложности монтируемого изделия. Но не стоит экономить на этом – безопасность всей конструкции играет очень большую роль. Больше информации по теме «Правильный монтаж лестницы к перекрытиям различного типа» можно получить из видео в этой статье.
