Определение геометрии
Для получения точных расчетов учитываются геометрические замеры, среди которых важными являются общие размеры всей будущей конструкции. Минимальная ширина 1,1 м, в том числе и для винтовых. Комфортными считаются варианты с шириной от 1,4 м.
Угол определяет комфорт использования лестницы. Очень крутые конструкции экономят площадь, но не удобны. Проводя расчет надо учитывать удобство использования конструкции, определяется ее ширина и высота. Ступени шириной минимум 15 см. Ширина проступи позволять ступне полностью размещаться на площади и должна составлять 25-32 см. Расстояние между краями ступеней определяется по их высоте и ширине. Специальная онлайн-программа поможет вычислить параметры ступеней.
Для экономии пространства под лестницей можно оборудовать шкафИсточник decoratorist.com
В основном все конструкции делаются с 45° наклоном, а ширина ступеней в большинстве равна 45-му размеру ноги, минимальная – 30 см. Между местом крепления конструкции и ее крутизной есть соответствующая взаимосвязь, где учитывают угол, высоту и длину проекции по горизонтали. Анализ зависимости размера может быть выполнен в двух вариантах. В первом случае есть конкретный угол, а расчет показывает место монтажа конструкции. Во втором – определены размеры конструкции и вычисляется угол наклона. В некоторых случаях может не хватать площади для одномаршевой лестницы, тогда добавляются еще необходимое количество, а расчеты проводятся для всех по отдельности.
Параметры винтовой лестницы
Рис. 1 Общий чертеж лестницы
- H — высота лестницы — как правило определяется высотой этажей Вашего дома
- D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
- D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
- A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
- Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
- C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
Функция «Черно-белый чертеж:»
Рис. 2 Черно-белый чертеж лестницы
Использовать данную функцию целесообразно в двух случаях:
- Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
- Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.
Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.
По этому чертежу изготавливаются детали, из которых собирается конструкция.
Рис. 3 Пример чертежа ступени
Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.
Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела. Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит не только уточнить стоимость будущего изделия, но и определиться с выбором параметров. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий
Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий
Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера
В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий
Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера
Параметры поворотной лестницы с тремя пролётами
Рис. 1 Общий чертеж лестницы
- Y — высота проёма — как правило определяется высотой этажей Вашего дома
- X — длина проема — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
- E — ширина лестницы — зависит от того, сколько места Вы можете выделить в своём доме для лестницы
- Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
- F — выступ ступеней — расстояние на которое верхняя ступень будет нависать над нижней
- A — ступеней на верхней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
- B — ступеней на средней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
- C — ступеней на нижней тетиве — зависит от Ваших предпочтений и геометрических характеристик дома
- P — поворотных ступеней — зависит от Ваших предпочтений и геометрических характеристик дома

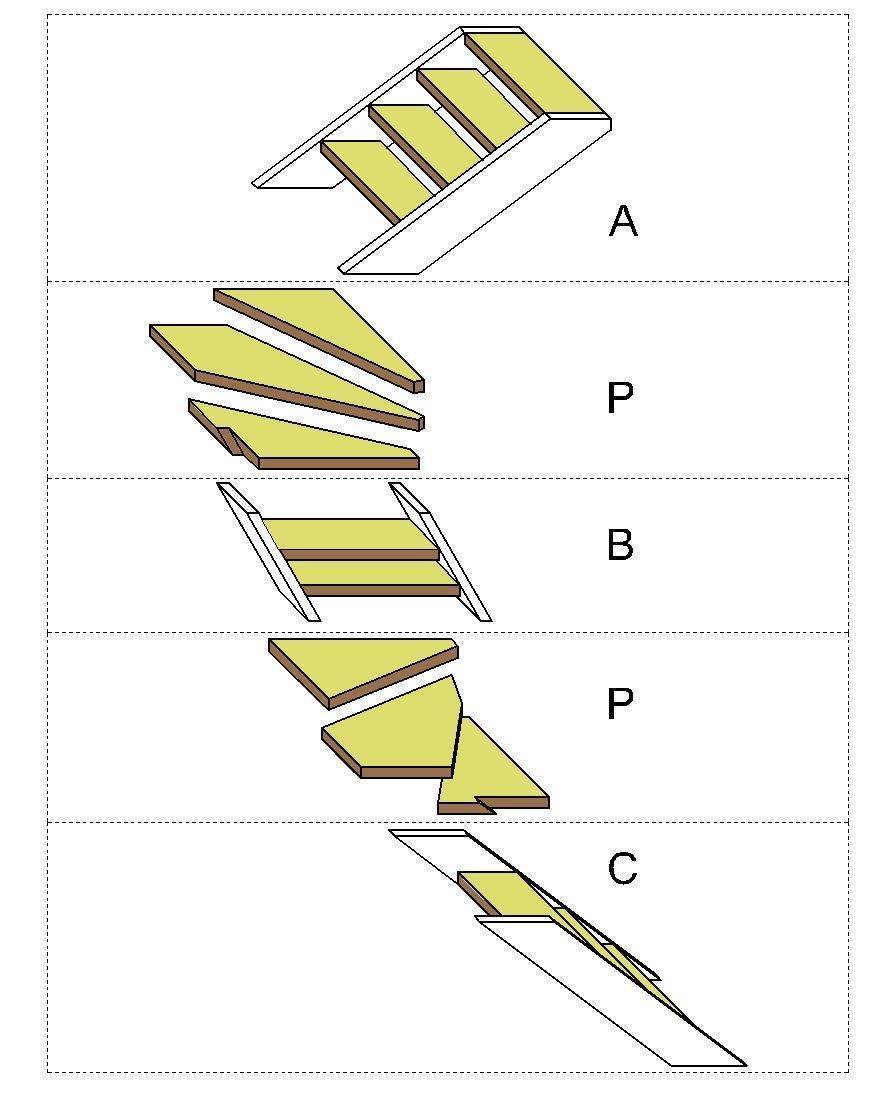

Рис. 2 Обозначение ступеней
Функция «Показывать подступенки: H»

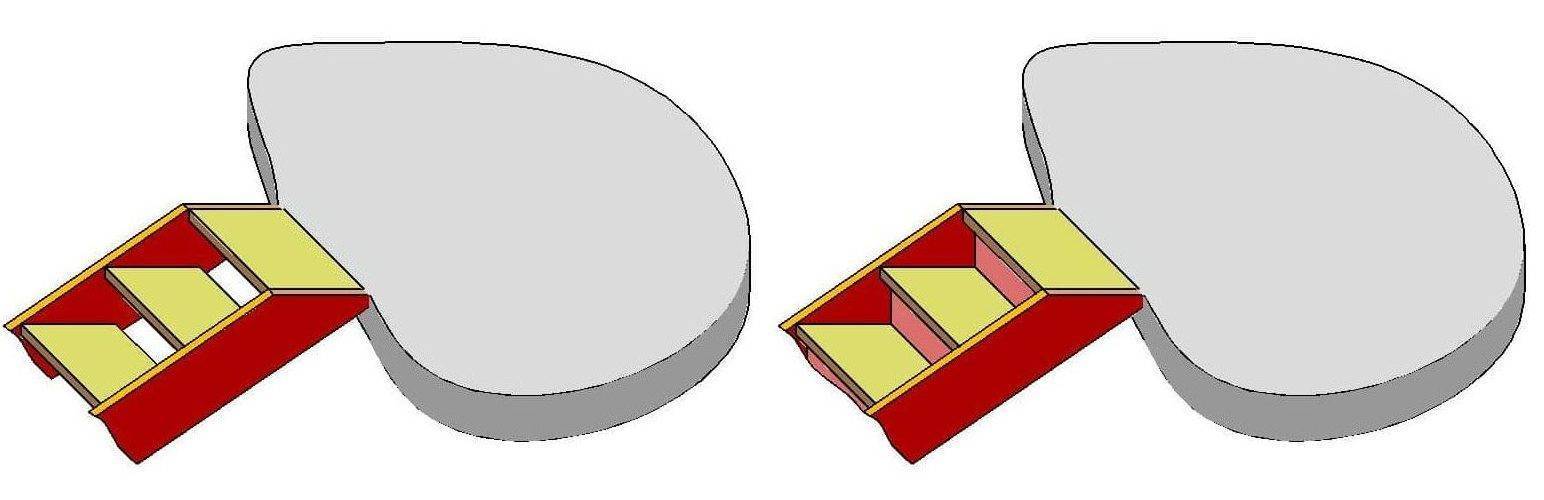

Рис.3 Исполнение лестницы с подступеньками
Вы можете строить свою лестницу с подступеньками, или без них. Данная функция позволяет увидеть, как будет выглядеть конструкция при обоих вариантах.
Функция «Верхняя ступень ниже пола 2 этажа: SP»

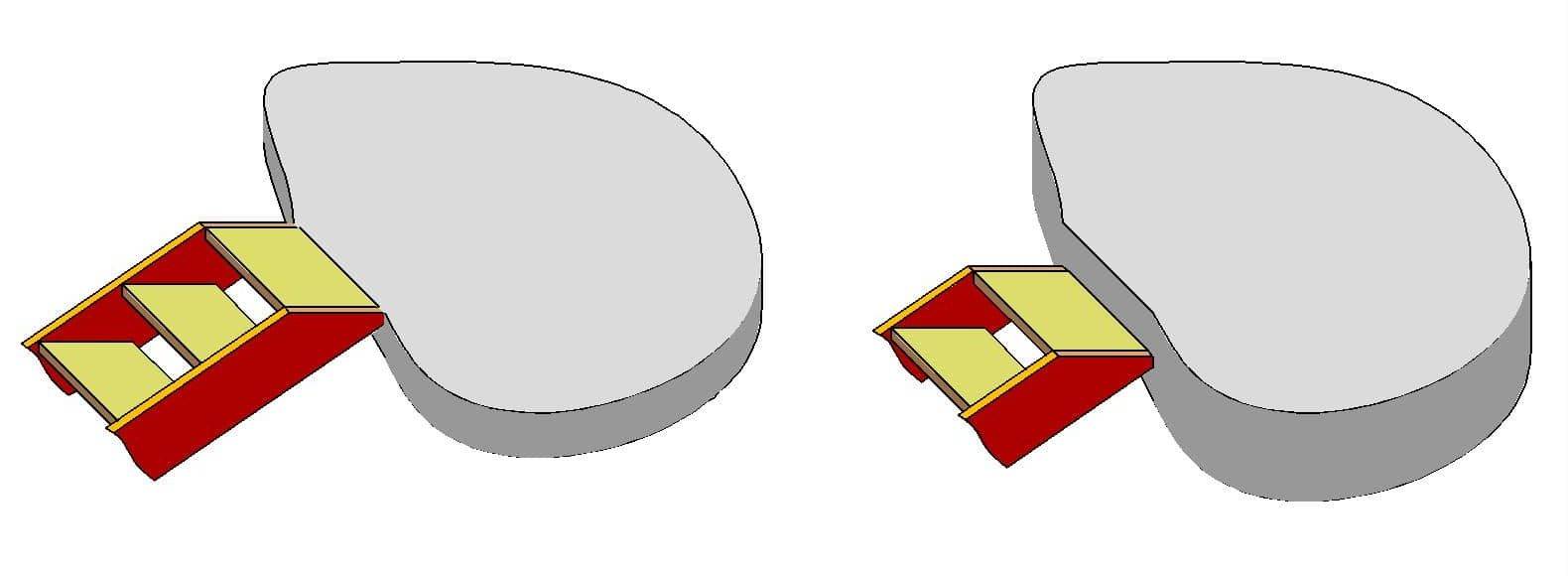

Рис. 4 Исполнение лестницы, с верхней ступенью ниже пола 2 этажа
В зависимости от взаиморазмещения конструкции и пола верхнего этажа:
- Верхняя плоскость верхней ступеньки на одном уровне с плоскостью пола верхнего этажа;
- Верхняя плоскость верхней ступеньки ниже плоскостью пола верхнего этажа на высоту ступени.
Выбор того, или иного взаиморазмещения может зависеть от: толщины межэтажных перекрытий, желаемого взаимоотношения количества ступеней и их высоты, длины заготовок для косоуров и длины проёма, желаемого угла наклона лестницы, или просто вкусов и предпочтений хозяина дома
Обратите внимание, на рисунке, на котором верхняя ступень ниже пола 2 этажа, толщина межэтажного перекрытия больше, чем на рисунке, на котором, верхняя ступень на уровне пола 2 этажа. При толщине перекрытия, меньше высоты ступеньки, косоур просто не упрётся в перекрытие (поэтому при демонстрации второго варианта, эту толщину пришлось увеличить)
Функция «Черно-белый чертеж:»
Рис. 5 Черно-белый чертеж лестницы
Использовать данную функцию целесообразно в двух случаях:
- Если Вы привыкли работать со стандартными ГОСТировыными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
- Если Вы собираетесь распечатать результаты работы калькулятора. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.
Функция «Изменить направление подъема: LR»

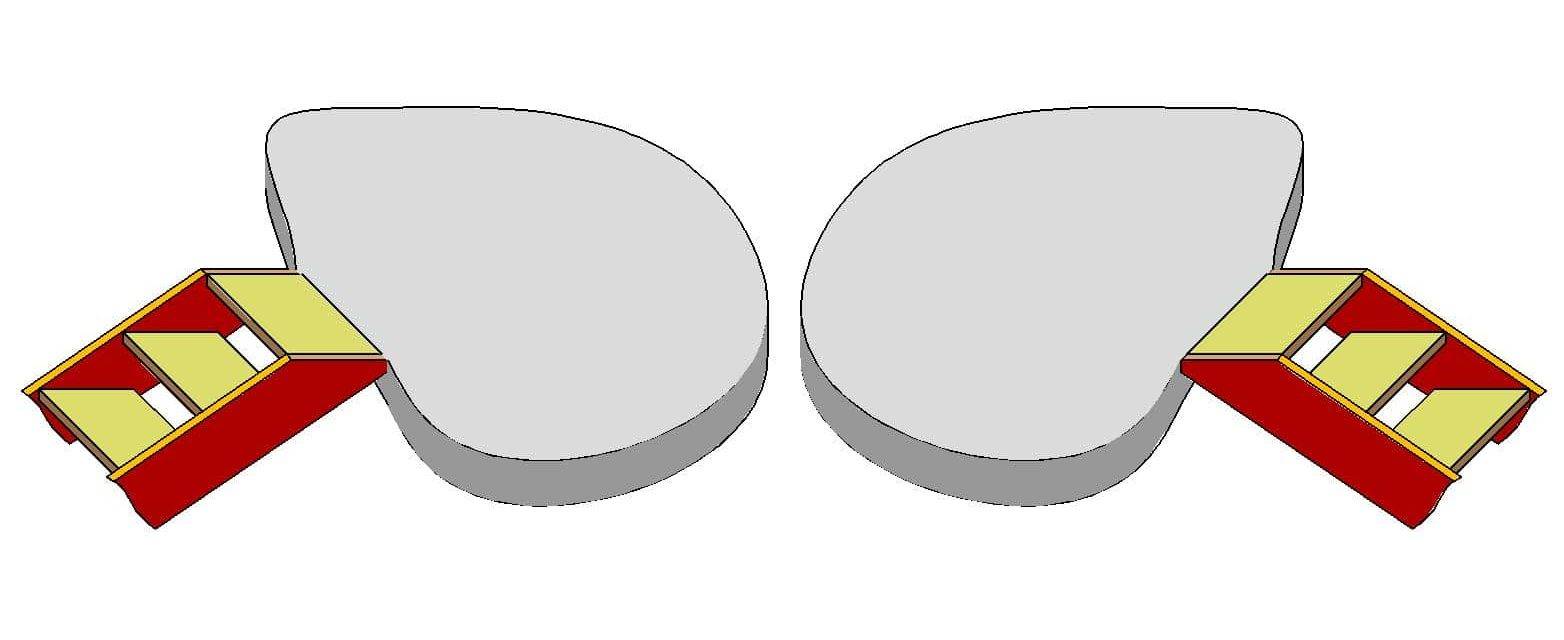

Рис. 6 Вид лестниц с разными направлениями подъёма
К конкретной лестнице, которая размещена определённым образом в доме можно подойти сбоку с двух сторон или только с одной — когда лестница соприкасается со стеной. В последнем случае существует два варианта размещения конструкции относительно наблюдателя:
- Подъём слева направо;
- Подъём справа налево.
Данная функция позволяет визуализировать оба этих варианта.
Инструкция к калькулятору металлической лестницы с поворотом 90 градусов
Для того, чтобы осуществить расчет лестницы из металла с поворотом на 90 градусов, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.
Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:
1. Габарит по длине
а. Максимальная длина — все ступени размещены на одном марше;
б. Средняя длина — ступени размещены на двух маршах;
2. Габарит по ширине
а. Максимальная ширина — ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;
б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;
в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;
3. Сложность изготовления
а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;
б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок.
4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:
а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;
б. С тетивой зигзаг — тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.
В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.
Представим, что у нас, например, 13 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, площадки) и то, как эти 13 подъёмов размещены друг относительно друга.
Можно все эти 13 подъёмов разместить в один ряд по длине проёма — «Металлическая лестница», «Металлическая лестница с тетивой зигзаг ». В этом случае Ваша лестницы будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Рассчитать металлическую лестницу на второй этаж можно с помощью удобной и интуитивно понятной программы.
Можно эти 13 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху) — «Металлическая лестница с поворотом на 90°«, «Металлическая лестница с поворотом на 90° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине. Расчет ступеней металлической лестницы поможет правильно рассчитать объёмы материала, который понадобится на выполнение данной работы.
Можно эти 13 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда — «Металлическая лестница с поворотом на 180°», «Металлическая лестница с поворотом на 180° и тетивой зигзаг» (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.
Калькуляторы расчёта металлических лестниц, которые представлены на нашем сайте:
- Металлическая лестница — 1.а.-2.в.-3.а.-4.а.
- Металлическая лестница с тетивой зигзаг — 1.а.-2.в.-3.а.-4.б.
- Металлическая лестница с поворотом на 90° — 1.б.-2.а.-3.б.-4.а.
- Металлическая лестница с поворотом на 90° и тетивой зигзаг — 1.б.-2.а.-3.б.-4.б.
- Металлическая лестница с поворотом на 180° — 1.б.-2.б.-3.б.-4.а.
- Металлическая лестница с поворотом на 180° и тетивой зигзаг — 1.б.-2.б.-3.б.-4.б.
Данная конструкция актуальна в ситуации, когда Вы хотите лестницу в два пролёта, а количество пространства в том месте, где её необходимо разместить, ограничено.
Расчет лестницы: программа для 3D моделирования
Технические разработки не стоят на месте: сегодня мы имеем возможность получить 2 и 3D модель любого предмета.
Компьютерный способ дает возможность получить точную двух- или трехмерную модель будущей лестницы, обозначить способы монтажа лестницы (система СНИП, сварка и т.д.), подойдет для перерасчета сметы, позволит понять, как будет выглядеть лестница в интерьере. Методика вычислений всех программ основана на соответствие ГОСТу и нормам.
Программы различаются по языку интерфейса, наличию инструментов для ввода данных и составляющих лестниц (некоторые программы могут включать в модель тип подступенка, косоур, тетиву, перила, опорные столбы и т.д.), возможности моделирования лестниц из различных материалов (дерева, камня, железобетона и т.д.).
Все калькуляторы
3D Расчет прямой лестницы
3D Расчет лестницы с поворотом на 90 градусов
3D Расчет лестницы с забежными ступенями с поворотом 90 градусов
3D Расчет лестницы с тремя пролётами и ровными площадками
3D Расчет лестницы с тремя пролетами и поворотными ступенями
3D Расчет лестницы с поворотом 180 градусов
3D Расчет лестницы с забежными ступенями 180 градусов
3D Расчет прямой лестницы на косоурах
3D Расчет винтовой лестницы
3D Расчет металлической лестницы
3D Расчет металлической лестницы с тетивой зигзаг
3D Расчет металлической лестницы с поворотом 90 градусов
3D Расчет металлической лестницы с поворотом 90 градусов с тетивой зигзаг
3D Расчет металлической лестницы с поворотом 180 градусов
3D Расчет металлической лестницы с поворотом 180 градусов с тетивой зигзаг
Расчет бетонной лестницы
Расчет односкатной крыши или пристройки
Расчет двухскатной крыши: площадь, стропила, высота
Расчет мансардной крыши
3D Расчет четырехскатной шатровой (вальмовой) крыши
3D Расчет треугольной деревянной фермы
Расчет стропильной системы крыши
3D Расчет навеса
Расчет ленточного фундамента
Расчет столбчатого фундамента
Расчет фундаментной плиты
Расчет бетонного кольца
Расчет состава и цены бетона
Расчет бассейна: вода, объем, стоимость
Расчет сруба из бревна
Расчет стен дома: количества кирпича, блоков или бруса
Расчет гипсокартона на потолок, стены, перегородки
Расчет керамической плитки для ванной или туалета
Расчет количества обоев на комнату
Расчет материалов наливного пола
Расчета пола: дерево, ламинат, паркет
Расчет объёма жидкости в прямоугольной емкости
Расчета объема жидкости в цистерне
Расчет объема жидкости в бочке или цилиндре
Расчет объема колодца
Расчёт объема и площади трубы
Расчет котлована и объемов земляных работ
Расчет объема траншеи
Расчет арматуры: вес, количество, стоимость
Расчёт объёма песка, щебня, гравия в куче
Расчет забора из профнастила, дерева, сетки
Расчет арки забора
Расчет кирпичного забора
Расчет полукруглой теплицы
Расчет прямоугольной теплицы
Расчет тротуарной плитки
Расчет рулонного газона
Расчет гипотенузы
Расчет площади участка
Расчет процентов по кредиту
Расчет размера крепежного хомута
Прямая лестница на тетивах
Расчет таких конструкций определяется формулой, в основе которой лежит длина ступни. Также рассчитывают удобный наклон и глубину ступенек. Если глубины не хватает, то можно увеличить выступ ступени.
Из вышесказанного делаем вывод, что, воспользовавшись лестничным онлайн-калькулятором, вы сможете максимально точно рассчитать параметры для постройки прямых, с поворотами, винтовых и других конструкций. Для этого необходимо только посчитать основные показатели, ввести их в калькулятор и нажать «Рассчитать», и тогда вы получите не только привлекательное внешне, но и надежное строение.
Параметры винтовой лестницы
Рис. 1 Общий чертеж лестницы
- H — высота лестницы — как правило определяется высотой этажей Вашего дома
- D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
- D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
- A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
- Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
- C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж
Функция «Черно-белый чертеж:»
Рис. 2 Черно-белый чертеж лестницы
Использовать данную функцию целесообразно в двух случаях:
- Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
- Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.
Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.
По этому чертежу изготавливаются детали, из которых собирается конструкция.
Рис. 3 Пример чертежа ступени
Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.
Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела. Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит не только уточнить стоимость будущего изделия, но и определиться с выбором параметров. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий
Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным
Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий
Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера
В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий
Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий
В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий
Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных или металлических ступеней, но в общей стилистике с дизайном интерьера
Особенности лестниц с гусиным шагом
Схема устройства лестницы “гусиный шаг”: 1 – тетивы; 2 – ступени; 3 – шипы для крепления ступеней; 4 – дополнительные металлические стяжки; 5 – балясина; 6 – перила.
Главная их особенность – форма ступени. Она может быть h-образная, клиновидная, сферическая. Ее основной принцип заключен в следующем: одна сторона ступени уже другой в несколько раз. Спуск и подъем проходит по широкой части ступеней. Если посмотреть сверху, то видно, что ступени располагаются симметрично линии хода и при ходьбе вызывают ассоциации с гусиным шагом. Еще такие построения называют мотыльковыми, так как ступени похожи на крылья бабочек.
Для проведения расчета важно учитывать, что лестницы типа «гусиный шаг» можно установить на ограниченном пространстве (1-2 м²), но у них при этом большой угол подъема – 50-70°. Схема устройство деревянной лестницы. Схема устройство деревянной лестницы
Схема устройство деревянной лестницы.
Такая конструкция обязательно должна быть оснащена прочным и удобным ограждением. Ведь при подъеме по такой крутой и не очень удобной постройке первое, что вы захотите сделать, – взяться за поручни, а второе – поскорее спуститься по ней.
Когда проводим расчет, необходимо учитывать, что главным критерием для указания характеристик ступени является стандартный шаг человека, который равняется обычно 60-65 см.
Данный шаг является средним арифметическим показателем для горизонтальной поверхности, потому показатель для передвижения могут изменять.
Определение необходимых геометрических размеров
Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:
- высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
- длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
- ширина – расстояние конструкции от стены или промежуток между двумя поручнями.
На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками
Необходимо учитывать ширину маршевой конструкции:
- 1÷1,2 метра – обеспечит комфортное передвижение;
- 1,5 метра – высокий уровень комфорта;
- 0,8÷1 метр может применяться для лестницы, установленной у стенки;
- менее 0,8 метра – для вспомогательных моделей.
Пример расчетных данных
Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.
В видео ниже представлен простой способ расчета лестницы:
Угол наклона лестницы (крутизна)
Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.
На схеме изображены разные углы наклона
К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.
Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме
Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.
Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.
Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:
2h + b = 600÷640, где
- h – высота ступеньки;
- b – ширина проступи;
- 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.
Рекомендации по размерам ступеней
Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.
Стандарты ступенек
Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.
Методика тригонометрического расчета размеров ступени
Чтобы определить расстояние между краями ступеней применяется следующая формула:
G / sin 63° = (0,5 × L) / sin (27° + α),
Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.
Отсюда:
- h = G × sin α= G × cos (90 – α);
- b = G × cos α= G × sin (90 – α).
Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.

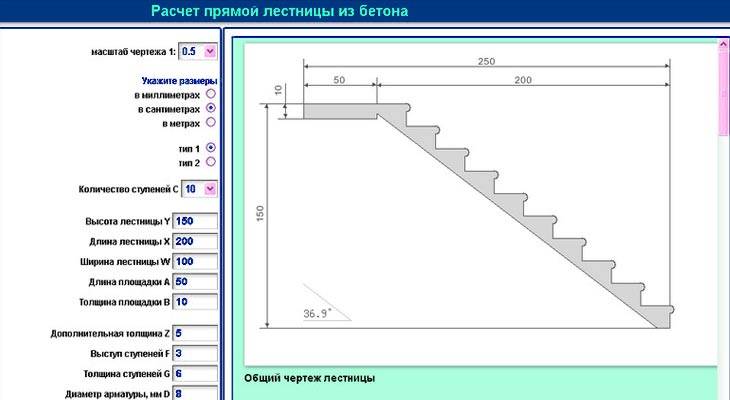

Калькулятор расчета оптимальных размеров ступеней маршевой лестницы
Простой способ расчета ступеней представлен на видео ниже:
Определение оптимального угла наклона лестницы
Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.
Рассмотрим основные углы наклона:
- у бытовых лестниц угол варьируется от 30 до 45 градусов;
- для пологих конструкций и пандусов – 30;
- у приставных и крутых вариантов – 45÷75;
- хозяйственные лестницы – более 75.
Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:
D = H / tg α, где
- D – длина горизонтальной проекции лестницы;
- H – высота лестничного марша;
- α – угол крутизны.
