Иснтрукции по эксплуатации пульта управления кондиционеров General climate (дженерал климат)

Руководство пользователя кондиционера General Climate

Имя файла: rukovodstvo_pol_zovatelya_general_climate_pdf1.pdf Размер файла: 435.2 Kb

Если закачивание файла не начнется через 10 сек, кликните по этой ссылке

Производство КОРЕЯ11 . Настенная сплит-система по СУПЕРЦЕНЕ 18900 руб . АКЦИЯ — цена с установкой 25900 руб. Площадь до 21 кв.м.Антикоррозийное покрытие Gold Fin, Форсированное охлаждение Jet Cool,Низкий уровень шума, Автоматическое управление воздушным потоком, Высокая эффективность охлаждения.

СУПЕРЦЕНА .

Мощность 24 кВт, открытая камера сгорания, котел двухконтурный. Есть возможность подключения горячего водоснабжения.

Данная серия кондиционеров Art Cool GALLERY имеет квадратный внутренний блок, 3-х стороннее охлаждение воздуха.

Последовательность настройки любого кондиционера

1. Сначала включаем кондиционер в «сеть»;
2. Включаем прибор кнопкой «On/off»;
3. Выбираем нужный режим кнопкой «Mode». Ждем 10 минут, и параллельно продолжаем настройку по следующим пунктам;
4. Настраиваем нужную температуру кнопками «Temp» или стрелками;
5. Если требуется, то настраиваем нужную скорость вращения вентилятора;
6. Если требуется, то настраиваем направление потока воздуха регулировками жалюзи «Swing»;
7. Если требуется, то активируем дополнительные опции – ионизатор, самоочистка, «i-feel», «sleep», «turbo» и прочие.

P.S. Если в комнате текущая температура соответсвует настроенной, то кондиционер не будет холодить (или греть в зависимости от режима).

Инструкции к пульту управления и кондиционерам General Climate

Производитель разработал руководство для каждой серии бытовых и полупромышленных приборов. Отличительные особенности конкретной модели (технические характеристики) указываются в паспорте. Инструкция к кондиционерам General Climate содержит рекомендации по эксплуатации, управлению, разделы «Установка кондиционера General Climate», «Обслуживание», способы устранения неисправностей, описание устройства (что включено в комплект отражено в схематическом виде), рекомендации по уходу (как почистить корпус, процесс очистки фильтра).

Советуем внимательно изучить технику безопасности. Нарушение правил может привести к отключению прибора (нельзя загораживать отверстия для выпуска воздуха). Если не планируется использовать прибор долгое время (например, весь зимний период), вытащите вилку из розетки и батарейки из пульта. Питание следует включать за 12 часов до запуска, такой способ подключения к сети способствует эффективной и ровной работе прибора.

• настроить и в любой момент поменять направление потока воздуха,
• установить температурный режим, создать комфортные условия (задать ровно столько градусов, сколько нужно членам семьи или работникам, находящимся в комнате).

Фильтр необходимо чистить 2 раза в неделю, очищают его с помощью пылесоса или промывают чистой водой, расположив наружной стороной вниз. Перед чисткой, необходимо отключить питание, разобрать кондиционер: снять крышку и достать фильтр.

Пошаговая инструкция включения кондиционера на тепло

Приветствую всех посетителей нашего портала! Сегодня я расскажу вам, как включить кондиционер на тепло и при этом на 100% быть уверенным, что вы всё настроили правильно! Очень часто переключение режима «на обогрев» вызывает много проблем у пользователя (признаюсь, что я когда-то сам сильно переживал во время этого процесса). Ну, еще бы! Ведь при «перестройке» режима кондиционер действительно начинает выдавать сюрпризы. Поэтому многие пользователи начинают сомневаться, что они что-то не то нажали.

Итак, прошла летняя жара, и в начале осени температура в квартире оптимально поддерживается. Но с каждым днем становится прохладнее, центральное отопление включат неизвестно когда, и обогреватель не справляется. И тут вы вспоминаете, что у вас есть еще одно устройство, которое тоже способно работать на тепло! Допустим, мы имеем кондиционер, который прекрасно охлаждал летом, а сейчас он выключен. Начинаем вспоминать, как настроить его на тепло.

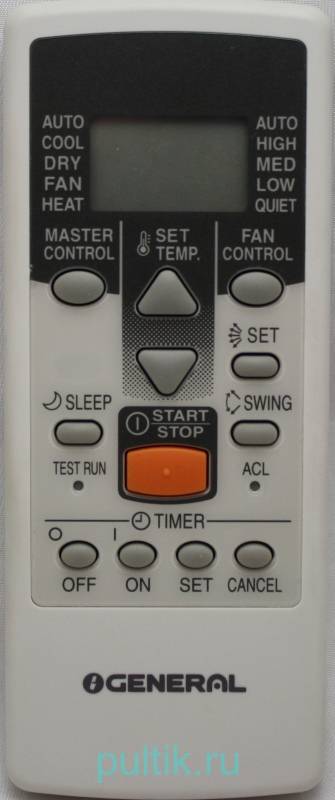

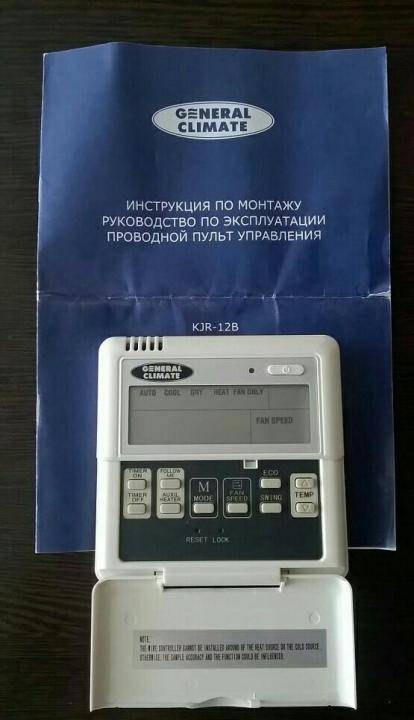

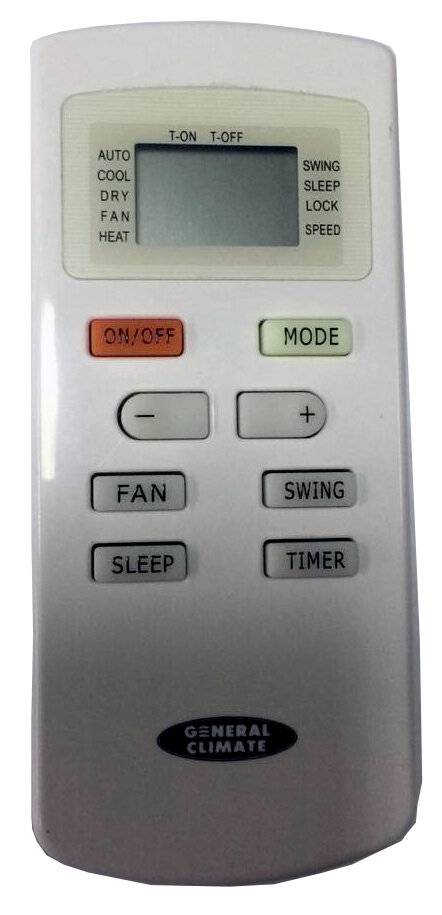

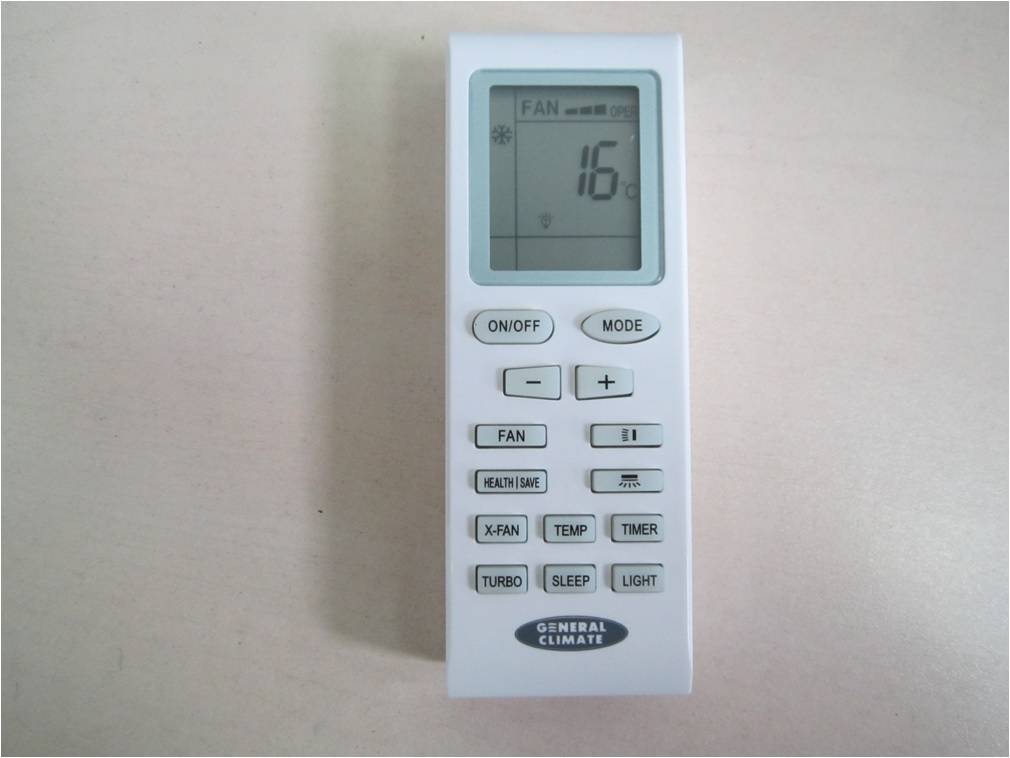

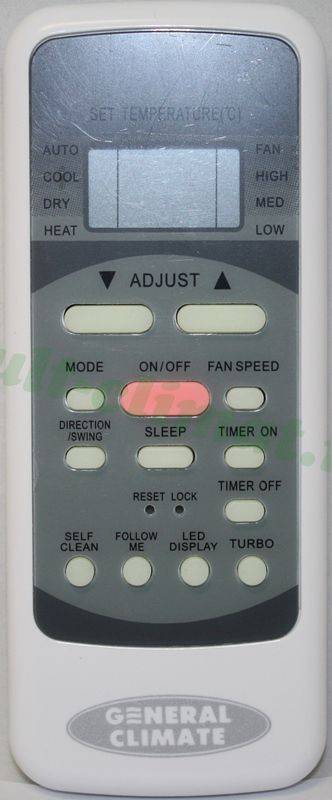

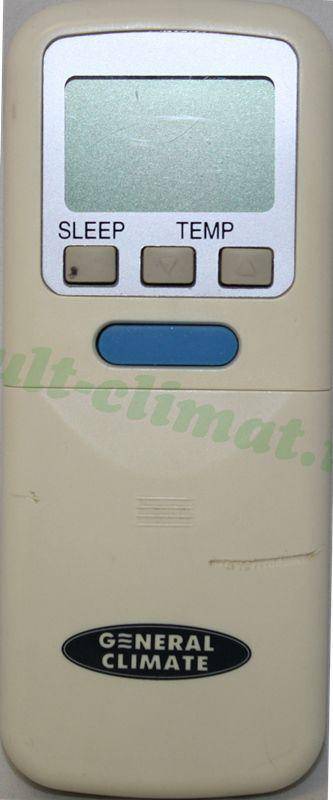

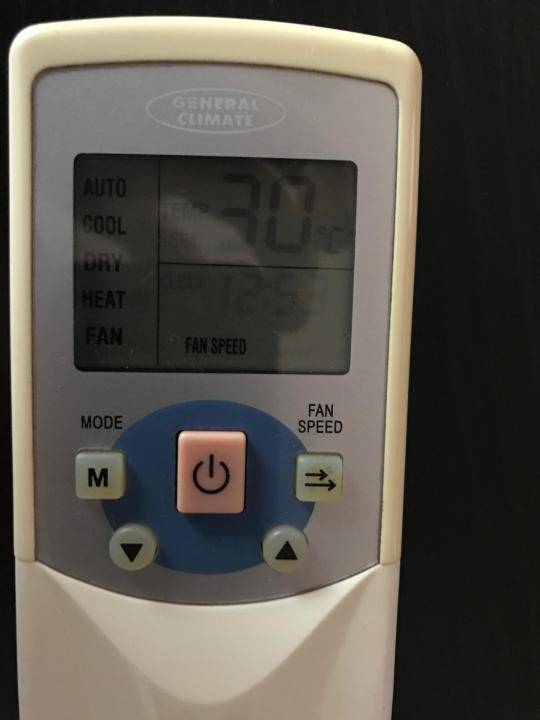

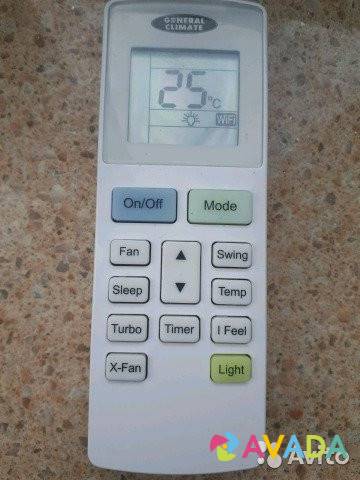

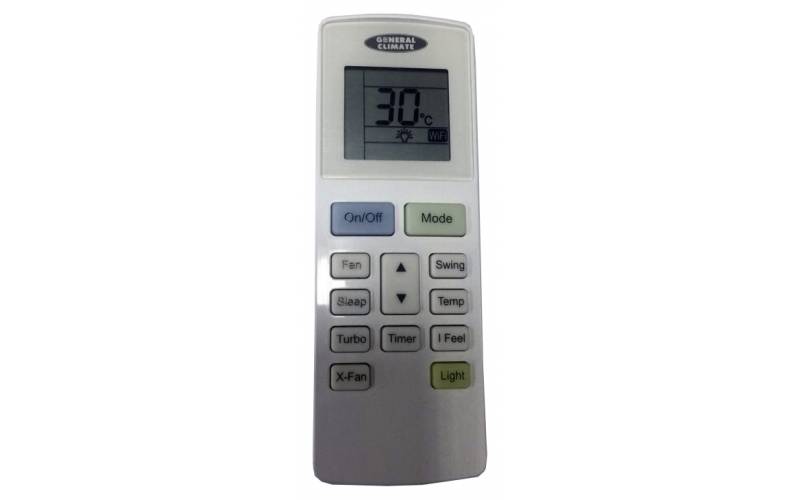

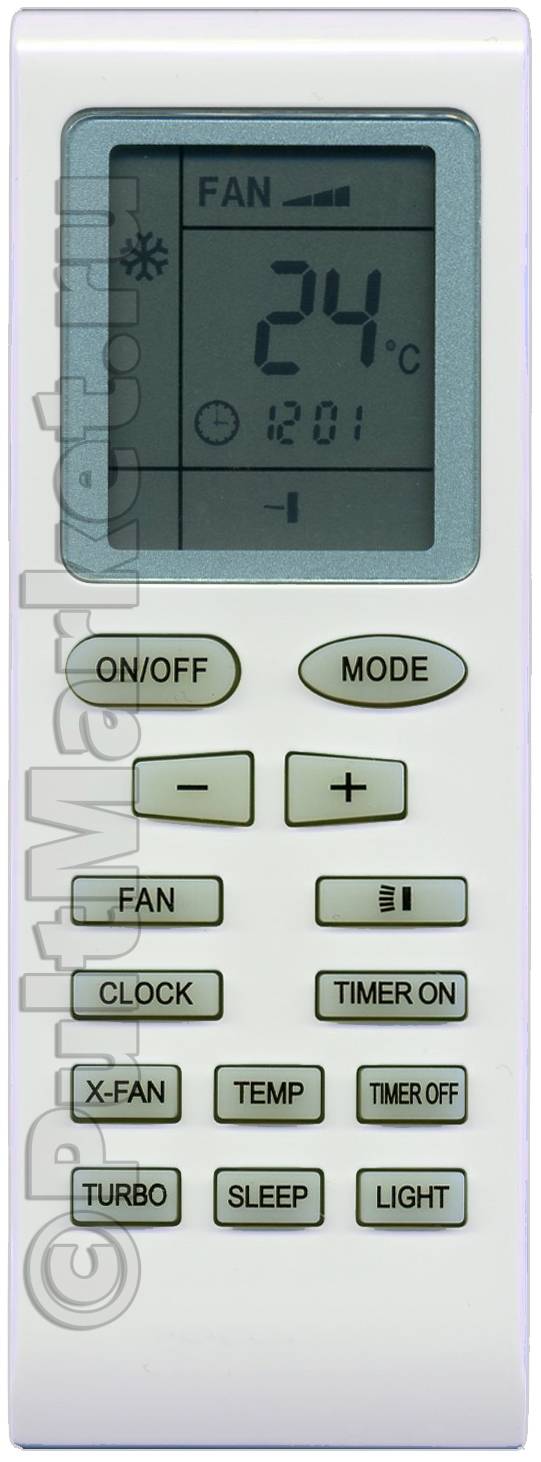

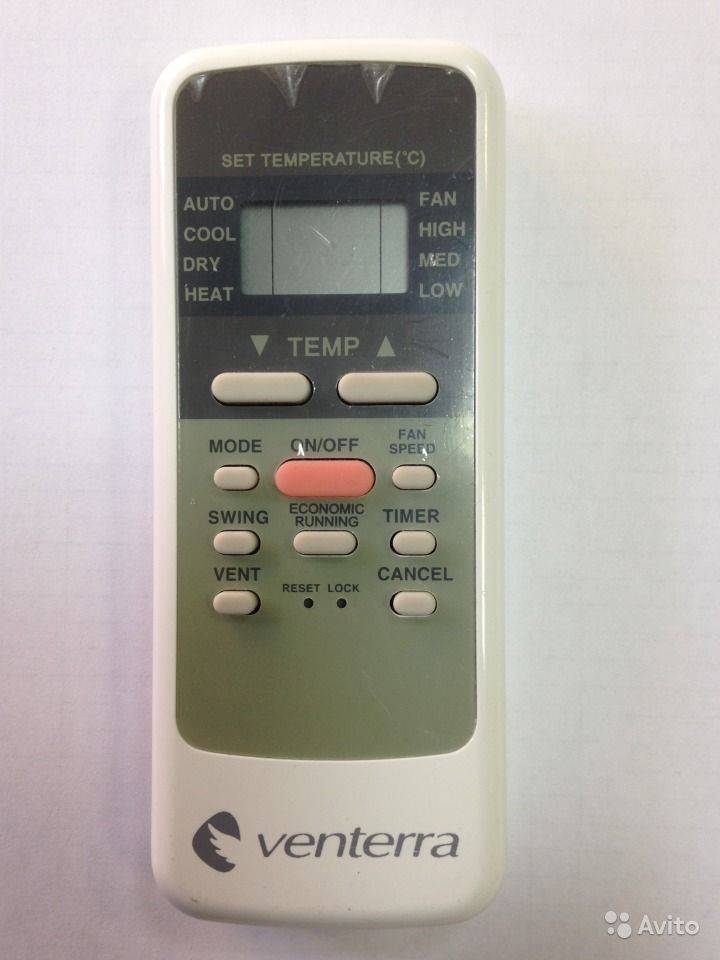

Инструкция к пульту управления

Инструкции по эксплуатации пульта кондиционера General climate выделен специальный раздел. Согласно рекомендациям производителя диапазон работы дистанционного пульта составляет восемь метров.

• Не следует занавешивать внутренний модуль кондиционера шторами, жалюзи, перекрывающими доступ лучей от пульта;
• Прямое попадание солнечных лучей на корпус внутреннего модуля ухудшает прием сигнала;
• Категорически запрещено мочить дистанционный пульт для кондиционера general climate водой, нагревать;
• Желательно использовать батарейки одного производителя;
• Перед отпуском или командировкой следует вытащить батарейки из пульта;
• При любых внештатных ситуациях свериться с инструкцией кондиционера General climate.

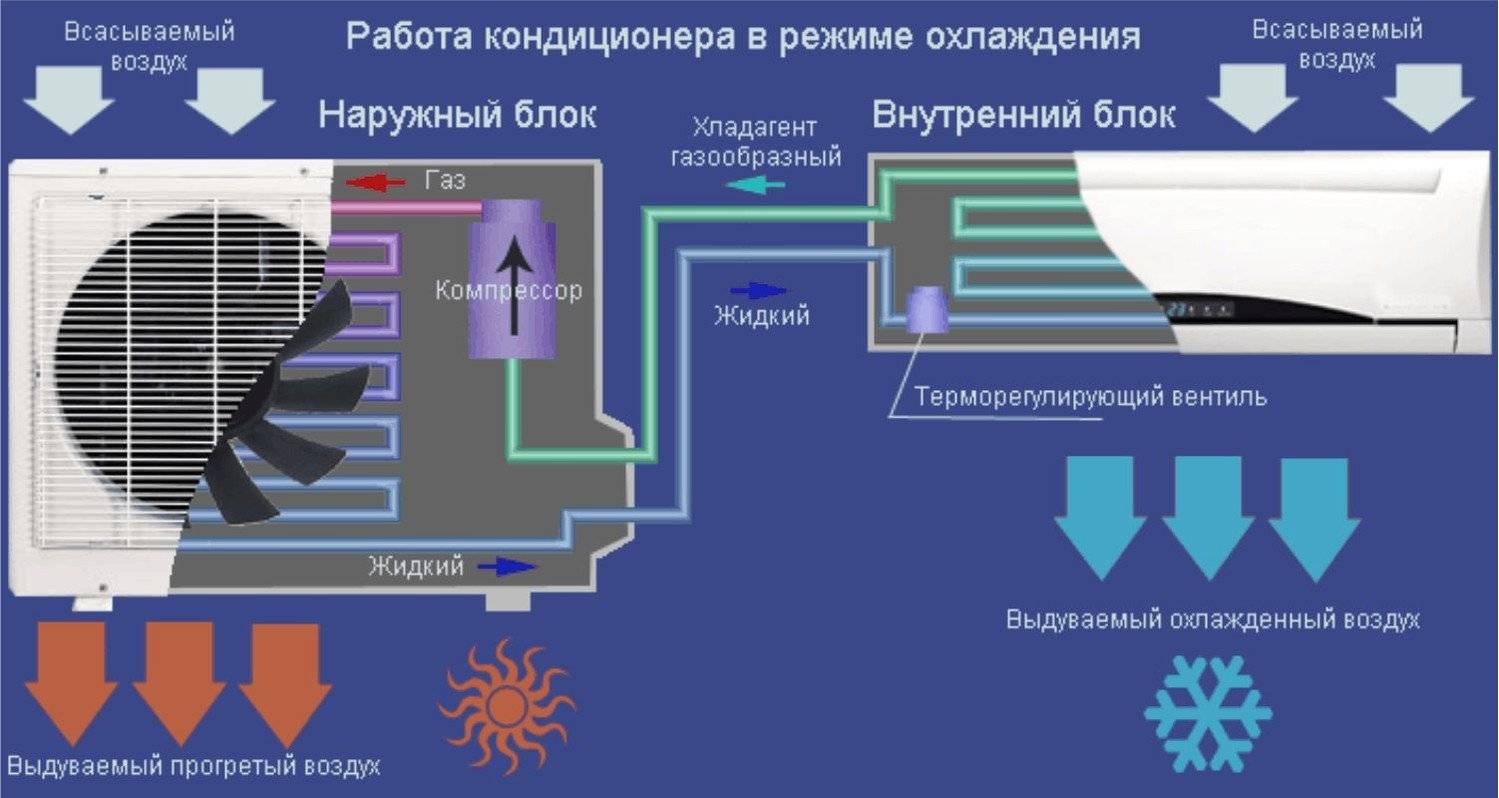

Как работает кондиционер на тепло

В нагреве холодного уличного воздуха сплит-системой применяется принцип действия теплового насоса.

Рассмотрим, как работает кондиционер на тепло при снижении температуры окружающей среды:

• В компрессоре фреон сжимается и под высоким давлением поступает в теплообменник внутреннего блока;
• Здесь происходит процесс конденсации, приводящий к подогреву хладагента до температуры 60–80°С;
• Затем жидкий фреон поступает в испаритель наружного блока, где его давление резко падает;
• Происходит испарение хладагента;
• Фреон переходит из жидкого состояния в газообразное, забирая тепло из атмосферного воздуха и подавая его в обогреваемое помещение.

При переключении на кондиционере режимов изменяется направление движения фреона – при охлаждении воздуха он подается компрессором во внешний блок, а при нагреве – во внутренний.

Таблица кодов ошибок кондиционеров Mitsubishi Electric MSC-GE20/25/35VB, MS-GE50VB, MSH-GE50VB

· Мигающий светодиод обозначает неисправность. · Постоянно включенный светодиод обозначает нормальную работу

Внимание! Перед проведением ремонтных работ убедитесь, что симптомы повторяются

No.	Неисправность	Индикация	Описание	Способ определения	Способ устранения
1	MUH-GA/ MXZ: неправильное соединение/ нет ответного сигнала		Наружный блок не работает	Ответный сигнал от наружного блокапрерывается на 4-5 секунд.	1) Проверьте положение переключателя SW2-2, определяющего тип наружного блока MU/MUX или MUH/MXZ. 2) Соединительные провода. 3) Плата управления внутреннего блока. 4) Плата оттаивания наружного блока.
MUH-GE: неправильное соединение		Наружный блок не работает	В течение 3 минут после подачи питания отсутствует ответный сигнал наружного блока	1) Проверьте межблочное соединение. См. раздел детальной проверки.
2	Термистор на теплообмен- нике		Наружный блок не работает	Обрыв или замыкание термисторов контролируются каждые 8 секунд при работе внутреннего блока.	1) Проверьте характеристики термисторов. См. раздел детальной проверки.
Термистор комнатной температуры
3	Электро- двигатель вентилятора внутреннего блока		Вентилятор включается на 12 сек. и выключается на 3 мин. При неисправности э/двигателя вентилятора он больше не включается.	Сигнал обратной связи по частоте вращения не подается в течение 12 сек. в процессе работы вентилятора.	1) См. раздел детальной проверки электродвигателя вентилятора.
4	Система управления внутреннего блока		Наружный блок не работает	Неправильное считывание данных из памяти платы управления внутреннего блока.	1) Замените плату управления внутреннего блока.
5	Силовая часть наружного блока MXZ		Наружный блок не работает	Если работа компрессора прерывается токовой защитой 3 раза в течение 1 минуты после запуска, то компрессор выключается.	1) Проверьте выход инвертора 2) Проверьте компрессор
6	Термистор наружного блока MUH/MXZ		Наружный блок не работает	Обрыв или замыкание термисторов контролируются после запуска компрессора наружного блока. Определение обрыва термистора температуры нагнетания начинается не ранее, чем через 10 минут после включения компрессора.	1) Недостаток хладагента 2) Неисправность платы оттаивания наружного блока. См. раздел детальной проверки термистора наружного блока.
7	Плата управления наружного блока MUH/MXZ		Наружный блок не работает	Неправильное считывание данных из памяти платы управления наружного блока. Наружный блок выключается.	1) Неисправность платы оттаивания наружного блока.
8	Контур хладагента MXZ		Наружный блок не работает	Если работа компрессора прерывается защитой LEV в течение 5 минут подряд, то компрессор выключается.	1) Проверьте расширительный вентиль LEV 2) Контур хладагента. Количество хладагента. 3) Неисправность платы оттаивания наружного блока.
9	Неправильно выбран режим MXZ		Наружный блок работает, а внутренний блок не работает.	Режимы блоков выбраны разными (у одних внутренних блоков охлаждение, у других — обогрев).	1) Выберите одинаковые режимы работы внутренних блоков: охлаждение или обогрев.

Инструкции к пульту управления и кондиционерам General Climate

Производитель разработал руководство для каждой серии бытовых и полупромышленных приборов. Отличительные особенности конкретной модели (технические характеристики) указываются в паспорте. Инструкция к кондиционерам General Climate содержит рекомендации по эксплуатации, управлению, разделы «Установка кондиционера General Climate», «Обслуживание», способы устранения неисправностей, описание устройства (что включено в комплект отражено в схематическом виде), рекомендации по уходу (как почистить корпус, процесс очистки фильтра).

Советуем внимательно изучить технику безопасности. Нарушение правил может привести к отключению прибора (нельзя загораживать отверстия для выпуска воздуха). Если не планируется использовать прибор долгое время (например, весь зимний период), вытащите вилку из розетки и батарейки из пульта. Питание следует включать за 12 часов до запуска, такой способ подключения к сети способствует эффективной и ровной работе прибора.

• настроить и в любой момент поменять направление потока воздуха,
• установить температурный режим, создать комфортные условия (задать ровно столько градусов, сколько нужно членам семьи или работникам, находящимся в комнате).

Фильтр необходимо чистить 2 раза в неделю, очищают его с помощью пылесоса или промывают чистой водой, расположив наружной стороной вниз. Перед чисткой, необходимо отключить питание, разобрать кондиционер: снять крышку и достать фильтр.

Коды ошибок кондиционеров Carrier

Правильная установка кондиционера Carrier и настройка его рабочих режимов является гарантией нормальной его работы. Но если монтаж климатического оборудования было осуществлено неправильно или регулярное его техническое обслуживание не проводится, оно начинает некорректно работать и на дисплее появляются символы – коды ошибок кондиционеров Carrier. Их подробное описание есть в инструкции по эксплуатации, но при возникновении таковых следует:

• остановить работу системы;
• сверить код ошибки с указанными в руководстве;
• если устранение неполадки не требует демонтажа или разборки кондиционера, попытаться сделать это самостоятельно, согласно тому, как указывают схемы в инструкции;
• обязательно обратиться в местную сервисную организацию за консультацией или для ремонта кондиционера Carrier.

Популярные модели и сравнение характеристик

Представляем сравнительные характеристики наиболее популярных моделей.

Модель	GC/GU-4C24HRN1	GC/GU-S07HRIN1	GCP-12ERA1N1	GC/GU-EAF09HRN1
Мощность охлаждения/обогрева (Вт)	7100/7600	2100/2200	3500/1700	2600/3500
Потребляемая мощность охлаждение/ обогрев	2450/2500	640/610	1340/1800	810/950
Функции	система против льда, осушение , таймер, автозапуск, регулировка направления воздушного потока	самодиагностика, таймер, автозапуск, регулировка направления воздушного потока	самодиагностика, осушение воздуха, таймер, автоперезапуск	инвертор (равномерное распределение холода и отопление), самодиагностика, система против образования льда, осушение воздуха, таймер, автоперезапуск, регулировка направления воздушного потока, регулятор анионов, плавная регулировка мощности, функция памяти настроек
Генератор анионов

+

Кол-во скоростей
3
3
3
4

Уровень шума (дБ)
39-42

31-37
49-55
24-41
Сфера применения
Для обслуживания помещений до 140 кв. м, высотой не менее 3 м, используется в производственных помещениях с широким диапазоном рабочих температур (охлаждения -20 +43, обогрева -7 +24 С). Обеспечат тепло даже при низких температурах.
Бытового и коммерческого назначения охват до 20 кв. м
Широкий спектр применения
Домашний, офисный вариант, используется в помещениях до 30 кв. м. Работает тихо.

Цены (руб.)
от 63 963
от 10 800
от 24 832
от 18 023

Коды ошибок кондиционеров General Climate

Производитель разработал регламенты устранения неисправностей. Коды ошибок кондиционеров General Climate прописаны для бытовых приборов серии Standart, Cyborg, для мобильных и полупромышленных. В некоторых случаях помимо кода и его описания указана возможная причина ошибки. Увидеть код можно на дисплее моделей, в которых имеется функция самодиагностики. А также с помощью комбинации сигналов индикатора (мигает, горит, не горит). Например, если индикатор начинает моргать, это означает, что работа была возобновлена после сбоя.

С большинством проблем можно справиться своими силами, другие под силу только электрику, специалистам сервисной службы. Им в помощь специально разработали сервис-мануалы (инструкции по ремонту с электрическими схемами). Будьте готовы к тому, что в некоторых случаях придется заменить комплектующие: помпу (отводит конденсат от внутреннего блока), тепловой насос (из-за которого кондиционеры Дженерал Климат часто называют шкафными), угольный фильтр и т.д. По гарантии замену можно произвести бесплатно (дается на 3 года).

В сервисном центре проводят не только ремонт, но и диагностику, профилактические работы, можно заказать чистку, заправку фреона. Об основных проблемах, связанных с работой систем также можно узнать из инструкции (коды в ней не приведены).

Инструкции к пульту управления и кондиционерам General Climate

Производитель разработал руководство для каждой серии бытовых и полупромышленных приборов. Отличительные особенности конкретной модели (технические характеристики) указываются в паспорте. Инструкция к кондиционерам General Climate содержит рекомендации по эксплуатации, управлению, разделы «Установка кондиционера General Climate», «Обслуживание», способы устранения неисправностей, описание устройства (что включено в комплект отражено в схематическом виде), рекомендации по уходу (как почистить корпус, процесс очистки фильтра).

Советуем внимательно изучить технику безопасности. Нарушение правил может привести к отключению прибора (нельзя загораживать отверстия для выпуска воздуха). Если не планируется использовать прибор долгое время (например, весь зимний период), вытащите вилку из розетки и батарейки из пульта. Питание следует включать за 12 часов до запуска, такой способ подключения к сети способствует эффективной и ровной работе прибора.

• настроить и в любой момент поменять направление потока воздуха,
• установить температурный режим, создать комфортные условия (задать ровно столько градусов, сколько нужно членам семьи или работникам, находящимся в комнате).

Фильтр необходимо чистить 2 раза в неделю, очищают его с помощью пылесоса или промывают чистой водой, расположив наружной стороной вниз. Перед чисткой, необходимо отключить питание, разобрать кондиционер: снять крышку и достать фильтр.

Коды ошибок серий FLAGMAN и CYBORG

В сплит-системах GC FLAGMAN и CYBORG кроме световых сигналов индикаторов об ошибках в работе сообщают буквенно-цифровые символы на дисплее.

В некоторых моделях кондиционеров и сплит-систем GC буквенно-цифровые коды ошибок выводятся на дисплей пульта управления системой

При расшифровке кода ошибки этих моделей General Climate следует не забывать обращать внимание на дисплей пульта

Распространенные сбои FLAGMAN 07-18, CYBORG

Е1, Operation моргает 1 раз, Timer выключен – ошибка EEPROM.

Е2, Operation моргает 2 раза, Timer выключен – неполадки с электронной платой внутреннего блока.

ЕС, Operation моргает 2 раза, Timer включен – утечка фреона, при этом трубный датчик не показывает изменений.

Е3, Operation моргает 3 раза, Timer выключен – мотор вентилятора во внутреннем блоке не запускается более 1 минуты.

Е5, Operation моргает 5 раз, Timer выключен – проблемы с сенсором температуры воздуха внутреннего блока.

Е6, Operation моргает 6 раз, Timer выключен – проблемы с трубным сенсором внутреннего блока.

Свойственные недочеты FLAGMAN 24-28

Коды ошибок кондиционеров GC FLAGMAN 24-28 аналогичны кодам FLAGMAN 07-18, но к ним добавлена еще одна позиция.

Е9, Operation моргает 9 раз, Timer выключен – сбой связи между внешним и внутренним блоками.

Часто встречающиеся поломки FLAGMAN 30-36

У моделей сплит-систем GC FLAGMAN 30-36 к перечисленным выше ошибкам добавлено еще 2 позиции.

Е7, Operation моргает 7 раз, Timer выключен – проблемы с трубным датчиком внешнего блока

Е8, Operation моргает 8 раз, Timer выключен – неполадки с фазами (перекос, отсутствие, неправильное чередование).

Ошибки по индикатору работы кондиционера (Е)

Ошибка E0 кондиционера Gree означает недостаточно высокое пусковое напряжение. То есть, скорее всего, “в розетке” просто недостаточное напряжение. Для кондиционера это потенциально опасно, так как продолжительное воздействие на его электросети пусковых токов может вызвать перегрев, который “сожжет” изоляцию проводки, а после и сам электроприбор.

Если дело “в розетке”, то проблема решается покупкой стабилизатора напряжения, который приведет напряжение к нужным 220В.

Но возможно, дело и в проводке самого кондиционера. Поэтому если напряжение сети составляет 220В, но кондиционер по-прежнему выдает ошибку E0, то нужно проверять ее.

Подключить оба блока сплит-системы к электротрассе не так уж и просто. Неправильное подключение почти наверняка станет причиной ошибок и сбоев в работе

Ошибка E1 — это отключение с целью защиты компрессора от слишком высокого давления. Ошибка E3 означает, что на компрессор подается слишком низкое давление.

Иногда для устранения E1 достаточно хорошо помыть воздушный конденсатор кондиционера. Если он недостаточно обдувается, то это ведет к повышению давления фреона. Если кондиционер имеет водяной конденсатор, надо проверять поступление воды. Еще одна возможная причина — переизбыток самого фреона или не отрегулированный терморегулировочный вентиль.

На всякий случай стоит сразу проверить вентиль.  Он должен быть  как минимум открыт. Если визуально все в норме, то для регулировки контура придется звать мастера. Самостоятельно, к тому же без навыков и манометра отрегулировать вентиль (возможно, также придется регулировать  нагнетательный клапан) и перезалить фреон по весам вряд ли получится.

Большинство ошибок по индикатору работы связаны с защитой компрессора – одного из важнейших узлов кондиционера

Слишком низкое давление в контуре может возникнуть, если испаритель, вентилятор или фильтр загрязнены. То есть алгоритм действий точно такой же. Сначала удаляется грязь, а потом регулируется контур. Также надо проверить плотность вальцовки соединений. Если на них видны следы масла, то значит, смесь подтекает.

Ошибка E2 означает, что внутренний блок кондиционера может начать обмерзать или уже обмерзает.

На примере этой ошибки можно пояснить общий принцип диагностики проблем, связанных с компрессором (E1-E5):

• Какой-то датчик срабатывает, предупреждая о проблеме.
• Удаляем загрязнения, которые могут вызвать температурные экстремумы. Проверяем крыльчатку вентилятора. Все равно пульт “выдает ошибку”?
• Вероятнее всего, проблема в уровне фреона, подтекают неплотно свальцованные медные трубы, неправильно отрегулированы терморегулировочный вентиль или нагнетательный клапан.

Если это так, то скорее всего придется вызывать мастера. Так как речь идет либо об изначально неправильном монтаже кондиционера (придется перевальцовывать трубы и перезаправлять фреоном кондиционер), либо о более серьезных проблемах, требующих замены комплектующих.

По этому же принципу решается проблемы E5 (срабатывание датчика защиты компрессора от перегрузок) и E4 (срабатывание датчика защиты нагнетающей трубки компрессора от перегрева).

Ошибка E6 говорит о том, что отсутствует фаза, то есть необходимо переподключить коммутации. Также проверять коммутации надо при ошибке H6. Действуя последовательно и не торопясь, можно найти проблему в электроцепи.

Ошибка E7 – противоречие заданных режимов, характерна для мультисплит систем. Один блок мультисплит системы настроен на режим, противоречащий другому блоку той же системы. Кондиционер, выражаясь по-простому, запутался.

Ошибка E8 означает, что датчик электродвигателя внутреннего блока показывает перегрев испарителя. Опять-таки, надо проверять терморегулеровочный вентиль  и нагнетательный клапан. Если они в порядке, то возможно, в испарителе просто кончается фреон. А возможно, забились трубки испарителя.

Регулировка контура при помощи терморегулировочного вентиля и нагнетательного клапана – тонкая работа, требующая внимательности и аккуратности. Следует тщательно снимать показания манометра

Отключение в результате ошибки E8 защищает от подачи слишком холодного воздуха в режиме нагрева. Холодный воздух может привести к образованию жидкости, которая, в случае попадания ее в компрессор, почти наверняка выведет его из строя.

И, наконец, ошибка F0 означает, что датчик нагнетения сломался. Скорее всего, так они и есть.
