Сплит-система с функцией приточной вентиляции для квартиры и дома

Как сделать естественный приток в квартире

В основе его работы лежат законы физики, о разнице давления в комнате и на улице, также немаловажную роль играет и температура воздуха. Для качественного функционирования приточной системы вам потребуется позаботиться не только о канале, через который воздушные потоки будут проникать в квартиру, но и вытяжном, с чьей помощью отработанный воздух будет выходить наружу.

Сначала вам нужно проверить работу вытяжки, для этого откройте окна в комнатах и поднесите лист бумаги к отдушине. Если он к ней прилипнет, значит, вам ничего не придется делать, в противном случае просто прочистите вентиляционные каналы и проверьте все заново. Не помогло, установите вентилятор в ванной комнате и вытяжку на кухне.


Вентилятор для ванной

Теперь, когда вытяжка настроена можно плавно переходить к притоку. Сначала определимся с тем, как можно его сделать.

Варианты естественной системы

Самый простой способ – это делать проветривание квартиры

Не будем заострять внимание на нем, так как он включает в себя массу недостатков (попадание пыли, шума с улицы и прочее)

Следующим способом сделать в квартире приток – это установить оконные клапаны. Сделать это можно как самому, так и во время заказа металлопластиковых окон. Это довольно эффективный метод, не зря он получил свою популярность у большинства владельцев квартир.

И последний, но самый эффективный способ сделать приточный канал в доме – это установить стенной клапан. Благодаря своей конструкции, он позволит обеспечить квартиру очень хорошим поступлением свежего воздуха.

Стоит сразу отметить, что естественное проветривание не является чем-то постоянным, так как напрямую зависит от погодных условий.


Стеновой

Устанавливаем оконный клапан

Начнем с того, как легко и быстро установить устройство в конструкцию металлопластикового окна.

Сперва нужно выбрать место где будет расположен клапан. Для этого приложите его к верхней части конструкции окна. После чего убедитесь в том, что створка будет свободно открывать и закрываться, при этом не задевая приточное устройство. Если в процессе проверки происходит столкновение, то его следует разместить сбоку как можно выше.

Теперь необходимо сделать разметку. Для этого нужно приложить устройство к месту будущего монтажа. Далее, используя канцелярский нож, сделайте надрезы оконного уплотнителя в местах где заканчивается клапан, уберите все ненужные остатки.

Переходим к непосредственной установке. Первое что необходимо сделать это разместить уплотнители в оконные пазы и установить крепежные дюбеля.


Оконный клапан

Далее, протираем место установки и приклеиваем туда клапан (на нем имеется клейкая сторона).

Теперь, с помощью саморезов, приточное устройство крепится к окну, в промежутках между креплениями устанавливается уплотнитель. Теперь вам необходимо напротив клапана вырезать стандартный уплотнитель и на его месте закрепить тот, что шел в комплекте.

Стеновой клапан

Если вы не хотите случайно и безвозвратно повредить металлопластиковое окно, то можно установить стеновой приточный клапан.

Поэтапный монтаж:

Необходимо выбрать место под монтаж, лучшим вариантом станет расстояние между подоконником и радиатором. Так, воздух будет прогреваться перед попаданием в пространство комнаты.
Теперь необходимо разобрать короб клапана, и сделать разметку на стене.
С помощью бурильного инструмента нужно сделать отверстие под воздушную трубку.
Оберните вентиляционный канал теплоизоляцией вставьте его в просверленное отверстие

Важно, чтобы снаружи он был вровень со стеной, а внутри немного выступал.
Теперь вам осталось лишь закрепить со стороны улицы вентиляционную решетку, а в помещении установить корпус клапана.


Вид снаружи и внутри

На этом монтаж окончен, и вы можете начинать наслаждаться чистым воздухом.

Этапы монтажа

Обычно производители снабжают мобильный напольный кондиционер с режимом приточной вентиляции инструкцией для сборки. Никаких сложных монтажных работ не требуется, поскольку все устройство находится в одном корпусе, который будет стоять внутри помещения. Все, что остается — это правильно собрать детали, следуя рекомендациям. Более сложным может оказаться вопрос с выводом вентиляционной трубы.

Обустройство вентиляции

Существует три варианта обустройства вентиляции. Можно выводить трубу в окно, заранее подготовить специальное отверстие, предварительно проделанное в стене, или направить ее в вентиляционную шахту. Кроме того, если планируется использовать кондиционер в нескольких помещениях, поочередно перемещая его из комнаты в комнату, то стоит подумать, как сделать отвод для трубы в каждом из них, и где будет размещаться техника, чтобы она никому не мешала.

Каждый вариант устройства отвода имеет свои особенности:

  • Наиболее практичным считается отвод в шахту вентиляции, однако не всегда это можно выполнить из-за расположения вентиляционных отверстий, поскольку длина воздуховодной трубы не должна превышать двух метров.
  • С отведением в окно не все так просто, нельзя высунуть трубу в форточку и оставить ее, поскольку так горячий воздух будет заходить обратно в помещение, соответственно, это сведет всю работу устройства на нет. Поэтому потребуется установка специальной непроницаемой панели, к которой будет подсоединяться труба. В нерабочем состоянии на отверстие устанавливается заглушка. Такую панель обычно можно купить в том же магазине, где продают кондиционеры.
  • Можно специально для этого проделать отверстие в стене, организовав отвод для трубы. Это удобно тем, что расположить его можно практически в любом месте. Площадь сечения у отверстия не должна быть меньше, чем у воздуховода. Стенки лучше закрыть куском трубы или пленкой ПВХ.

Когда отвод готов к использованию, остается только собрать кондиционер по инструкции, снять все защитные пленки и подсоединить его. Включать устройство можно только спустя несколько часов после сборки, и прибор обязательно должен располагаться вертикально. Также стоит внимательно читать инструкцию, поскольку у разных моделей могут быть свои нюансы, которые нужно учесть, чтобы устройство могло исправно работать.

Одно из преимуществ мобильных кондиционеров — на их установку, в отличие от сплит-систем, не нужно получать никаких разрешений. Поэтому любой желающий может позволить себе такое приобретение. Кроме того, это отличный вариант для тех, кто проживает на съемных квартирах — при переезде кондиционер можно будет забрать с собой.

Можно ли совместить систему вентиляции и кондиционирование?

Соответственно есть 2 варианта: а) поставить канальный кондиционер с подмешиванием приточного воздуха или вмонтировать его в приточную линию, б) вмонтировать охладитель, работающий в паре с ККБ в приточную линию вентиляционной установки.

А. Поставить канальный кондиционер или вмонтировать его в приточную линию

В данном варианте канальный кондиционер работает на рециркуляцию как показано на рисунке выше, забирает воздух из помещения и отдает его туда же, но в заборный патрубок кондиционера добавлена простейшая приточная система. Отдельно может располагаться вытяжная линия с вытяжным вентилятором. Таким образом, воздух поступает с улицы, обрабатывается кондиционером и проходит в помещение. Преимущества: экономия пространства, меньше воздуховодов и решеток, меньше стоимость, все спрятано за подшивным потолком, приточный воздух дополнительно очищается и охлаждается, можно эксплуатированть вентиляцию и кондиционирование по отдельности.

Недостатки подобной системы  совмещения кондиционера и вентиляции:

Количество приточного воздуха не может превышать 30% от общего расхода кондиционера, обязательно нужно место за подвесным потолком, воздух будет охлаждаться и нагреваться только до определенной наружной температуры (до -25 градусов у более дорогих инверторных моделей, до -5 градусов у неинверторных моделей). Несмотря на некоторые недостатки такое решение очень хорошо себя зарекомендовало. При наличии необходимого места и использования хорошего оборудования можно создать качественную, всепогодную систему, при этом сэкономив до 20% стоимости. Этот вариант рекомендуется использовать везде, где не нужно большое количество приточного воздуха. Но например в помещении, где нужен 10-ти кратный воздухообмен, такая система зачастую не сможет пропустить такое количество.

Б. Вмонтировать охладитель в приточную линию вентиляционной установки

В этом случае проектируется стандартная приточно-вытяжная система вентиляции, а в приточную линию просто монтируется охладительный блок. Это дает уменьшение занимаемого пространства, снижение затрат на обогрев или охлаждение помещения (т.к. охладительный блок часто может и нагревать), снижение количества воздухораздающих устройств. К сожалению, такой вариант не всегда возможен. Дело в том, что количества приточного воздуха может не хватить для нормального охлаждения всего помещения, ведь на рециркуляцию (повторное прохождение через охладитель) он уже не идет. Это происходит потому, что кондиционер прогоняет весь воздух помещения через себя 7-10 раз в час, а вентиляция обычно — 3-5 раз. И компрессорно-конденсаторный блок попросту не справляется. Как показывает практика, это решение применимо только на небольших помещениях (до 200 м2). Кроме того, нужно помнить, что выключить вентиляцию, а кондиционирование оставить не выйдет.

Отдельной темой является доработка одной из вышеперечисленных систем рекуператором, что значительно повышает эффективность и охлаждения, и нагрева. Такой вариант будет одним из самых экономичных.. Затраты на охлаждение-нагрев помещения будут приблизительно на 30-40% ниже, чем при работе без рекуператора. Можно резюмировать, что соединив вентиляцию и кондиционирование на объекте при помощи наработанного решения с канальниками и подмесом свежего воздуха, можно значительно снизить начальные затраты, дальнейшие затраты на поддержание температуры, сэкономить пространство. Противопоказания для инсталяции кондиционеров, совмещенных с приточной вентиляцией немного, поэтому если Вы заинтересованы в подборе и монтаже такой системы — позвольте нам совершенно бесплатно проконсультировать Вас,  разработать для Вас концепцию и смету Вашего варианта!

Осуществляем проектирование и монтаж кондиционеров с приточной вентиляцией в Киеве и области. Выполнили множество подобных решений.  Закажите консультацию или звоните по тел. (044) 221-93-35, (067) 939-29-29

Преимущества и недостатки сплит систем

Теперь давайте выведем общие плюсы и минусы сплит систем. Достоинства следующие.

  1. Большой выбор решений.
  2. Возможность раздельного управления приборами из разных помещений.
  3. Высокая производительность.
  4. Низкий шум во время работы.
  5. Компактность.

Недостатки у таких систем также имеются.

  1. Высокая сложность монтажа и заправки системы фреоном, требующая опыта и специализированного инструмента.
  2. Сложность прокладки трассы по открытым поверхностям – часто это выглядит очень неопрятно, что со стороны помещения, что с улицы.
  3. Стационарное расположение – хотя этот минус несущественен.
  4. Доступ к оборудованию с улицы – проблема первых этажей, где техника может пострадать от рук хулиганов.

Кондиционер в комнате городской квартиры

Согласитесь, плюсы перекрывают все минусы, так что при выборе климатической техники к себе в квартиру, смотрите именно на сплит системы. С этим разобрались, идем дальше.

Кондиционеры с притоком свежего воздуха для квартиры

Еще одной разновидностью сплит-систем является приточно-вытяжной кондиционер в линейке продукции от компании Hitachi, они не очень мощные, воздухообмен достигает всего 8 м 3 в час, но для спальни этого количества достаточно. Примером приточно-вытяжной сплит системы служит кондиционер Hitachi RAS-10JH2. Модель имеет инверторный компрессор, используется 2 трубы – приточная и вытяжная. Воздух удаляется принудительно, свежий воздух с улицы можно нагреть. На пульте имеется отдельно опции подачи воздуха с улицы и удаление отработанного. Режим выбирают один, далее система настраивается до равновесного состояния.

Компания Haier предлагает 2 модели кондиционеров премиум класса с притоком воздуха: Aqua Super Match AS09QS2ERA и LIGHTERA HSU-09HNF03/R2(DB). В этих установках приточная система воздуха – дополнительная опция. Но купив оборудование, можно обеспечить обновление воздуха с расходом 25 м 3/час. Обе модели кондиционеров обладают встроенной функцией подмеса воздуха с улицы. Для этого на внешнем блоке есть напорный вентилятор и камера смешения двух газовых потоков. Гибкий шланг с уличным воздухом можно ввести напрямую в помещение тем или иным способом.

Устройство и принцип работы

Кондиционер с притоком воздуха может выть нескольких разновидностей.

Среди потребителей пользуются спросом устройства с системой принудительного притока воздушных масс, расположение блока которых канальное либо настенное. Разница устройства таких систем от стандартных заключается в:

  • воздуховоде — он соединяет внутренний блок со внешним;
  • очистке подаваемых смесей воздуха.

Канальные кондиционеры для вентиляции оборудуются калориферами, которые предназначены для обогрева потока воздушных масс вне зависимости от времени года. Они могут быть водяными, либо электрическими. Оборудование приточного кондиционера:

Внутренний (испарительный) блок

Состоит он из теплообменника, вентилятора, фильтра, блока для электронного управления.

Если кондиционер настенный — внутренний блок монтируют на стене.

Если вентиляционный агрегат канальный — внутренний блок монтируют в коробе или над подвесным потолком. Монтаж, таким образом, не нарушает дизайн помещения, ведь все оборудование скрыто за потолком, при этом подача воздуха осуществляется через декоративные решетки.

Внешний блок

Состоит он из компрессора, конденсаторного теплообменника, вентилятора для охлаждения воздуха, всасывающей турбины, камеры для смешивания воздушных масс.

Внешний блок монтируется снаружи. Если такой блок укомплектован центробежным вентилятором его можно установить в помещении.

Принцип работы:

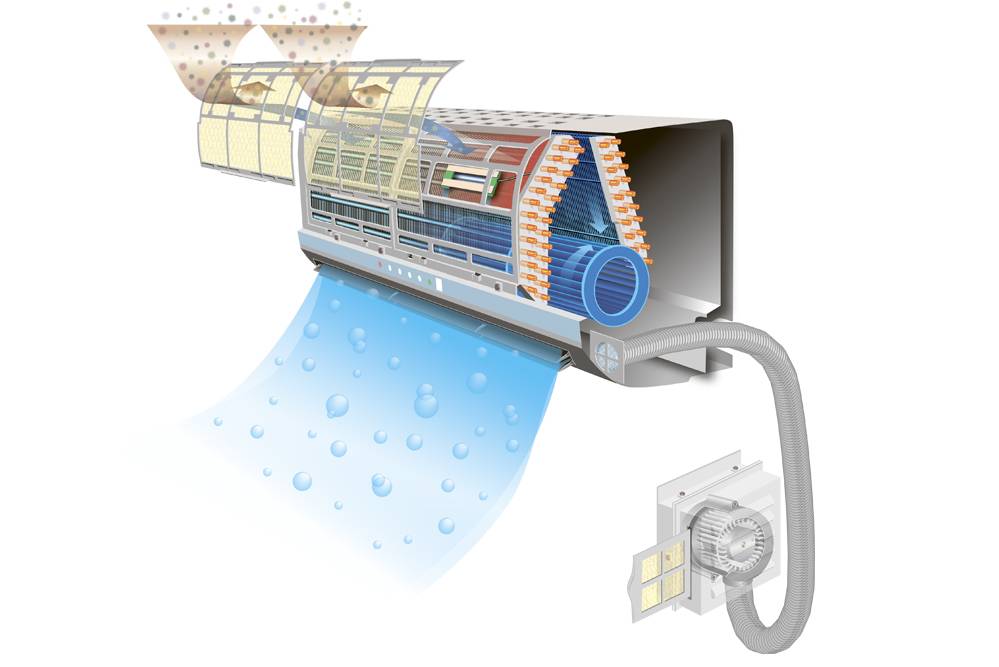

  • Свежие потоки воздуха подаются к кондиционеру через внешний блок при помощи всасывающей турбины.
  • По воздуховодам свежий воздух поступает в смесительную камеру внутреннего блока.
  • С помощью камеры, проводится процесс смешивания входящих свежих воздушных потоков и оттоков воздушных масс помещения.
  • Затем уже смешанный воздух проходит очиску.
  • Перед подачей воздушных потоков в помещение они дополнительно обрабатываются (нагрев, охлаждение, увлажнение и т.д.) соответственно заданным пользователем параметрам, которые могут поддерживаться автоматически.

Для чего необходим приток воздуха?

Кондиционер – это не просто прибор для охлаждения воздуха.

Главная задача климатической системы – это создание комфортного микроклимата в помещении, зоны комфорта для человеческого организма.

Обычные сплит-системы как правило действуют по принципу охлаждения и очистки воздуха, находящегося в помещении. Воздушный поток из комнаты попадает во внутренний блок, отдает охлажденному теплообменнику часть своего тепла и выходит уже охлажденный.

Очевидно, что при этом химический состав воздушной смеси не изменяется – концентрация кислорода и углекислого газа остается прежней.

Естественно, свежий воздух – главнейшая составляющая хорошего самочувствия. Человек не в состоянии долгое время дышать воздухом с высокими концентрациями углекислого газа.

Производители стандартных сплит-систем постарались решить проблему нехватки свежего воздуха. Для этого конструкторы разработали кондиционеры с подмесом воздуха снаружи здания.

Виды оборудования с подмесом

Как вы уже поняли, с заменой воздуха на свежий полноценно справляется только канальное оборудование с воздуховодами и нагревом. Однако некоторые модели других типов также могут осуществлять вентиляцию, но в пределах 10% от своей производительности.

Доля свежего воздуха часто именуется «подмесом», основную часть воздушных масс занимает обработанная во внутреннем блоке «отработка».

Традиционные настенные модели

Модели, внутренний блок которых монтируется на стену, являются наиболее востребованными для благоустройства жилых помещений.

Существуют модели, обеспечивающий комфортный микроклимат на площади 10 м², но есть и более мощное оборудование, рассчитанное на залы до 100 м². Не так давно появились инверторные модели, оборудованные приточно-вытяжным вентилятором.

Вне зависимости о того, работает ли кондиционер в режиме нагрева или охлаждения, параллельно может функционировать приточно-вытяжная система. Примером настенного устройства с функцией подачи воздуха с улицы является серия Air Exchanger известного бренда HITACHI.

Перед подачей в комнату воздушная смесь очищается системой фильтров от выхлопных газов, двуокиси углерода, формальдегида и др., при этом уничтожаются посторонние запахи

Настенный испарительный блок устанавливают в любом месте комнаты, но предпочтительным является зона возле окна. Чем короче магистраль между внутренним и наружным блоками, тем выше продуктивность работы оборудования. Настенные модели отличаются приятным оформлением и большим набором дополнительных опций.

Кассетные системы кондиционирования

Нередко в общественных зданиях можно встретить кондиционеры с внутренними модулями кассетного типа. Подобные системы подходят для обслуживания больших площадей – от 40 м² до 150 м². Они обладают высокой производительностью и выгодно отличаются минимальными показателями шума.

Рабочая часть моделей размещена над подвесной потолочной конструкцией, на виду находится только декоративная решетка стандартного размера 60х60 см. Подвижные части решетки управляются с пульта д/у или с панели регулировки, установленной на стене

Производительность кассетных кондиционеров – от 3 кВт до 15 кВт, основные функции – понижение температуры в зале или работа в режиме теплонасоса.

Распространена конструкция, в которой забор воздуха из зала осуществляется через центральное отверстие, а подача – по четырем направляющим в разные стороны. Если используется одна кассета, то ее монтируют в подвесную конструкцию в центре помещения.

На рынке можно найти и традиционные модификации, и кассетные системы с подмесом. Например, кондиционеры Airwell CK предназначены для установки мультисплит-систем и, благодаря встроенному обогревателю и воздуховодам, осуществляют дозированную подачу свежего воздуха.

Преимущества – красивый дизайн и высокая производительность, недостаток – установка только в подвесную конструкцию.

Напольно-потолочные устройства

В некоторых помещениях нет условий для монтажа кассетных моделей, а производительности настенных кондиционеров не хватает. В этом случае используют универсальные напольно-потолочные устройства, которые имеют крепления и для установки на пол, и для подвешивания к потолку.

На выпуске напольно-потолочных устройств с подмесом 10% свежего воздуха специализируется японская компания Daikin. Новые приточные модели экономят до 30% электроэнергии и имеют высокую стоимость – от 60 тыс. руб. и выше

Кондиционирование осуществляется благодаря струе очищенного воздуха, которая направляется вдоль потолка или стены – в зависимости от места установки. Самая высокая мощность устройств – 15 кВт, но для относительно небольших помещений (40 м²) достаточно оборудования с параметрами 5-6 кВт.

Колонные модели сплит-систем

Как можно судить из названия, кондиционеры по своей форме напоминают колонны, устремленные к потолку. Они превосходят остальные виды по мощности (в среднем 17 кВт) и могут обслуживать помещения площадью до 180 м².

Принцип работы моделей колонного типа такой же, как и у предыдущих кондиционеров, однако они отличаются подачей очищенного воздуха. Струя направляется не вдоль стен и не в центр помещения, а в сторону потолка. Там охлажденный воздух расходится в разные стороны и опускается, вытесняя уже нагретый.

Пример колонного устройства с режимом притока – General Climate GC. Воздухообмен составляет более 1900 м³/ч, а мощность обогрева – 22 кВт. Стоимость – 109 тыс. руб.

Рециркуляционные модели с частичным подмесом чистого воздуха обладают высокой производительностью, но уровень шума у них выше, чем у стальных видов – до 50 дБ.

Установка и профилактическое обслуживание кондиционера

Далее встает вопрос о проведении монтажных работ и дальнейшем уходе за сплит-системой. Чисто теоретически установка кондиционера в квартире своими руками возможна, но на практике это осуществить сложно, так как:

  • понадобится большое количество инструментов и расходных материалов;
  • процессы вальцовки труб, опрессовки и вакуумации контура требуют сноровки и опыта, без которых прибор откажется работать после запуска или в скором времени обнаружатся неполадки;
  • учесть все тонкости сверления стен, закрепления блоков и прокладки проводки могут только обученные люди.

Об установке канального или кассетного кондиционера в квартире своими руками тем более не может быть речи. Это сложный многоэтапный процесс с целым рядом расчетов и чисто технических особенностей.

Говоря о чистке кондиционера в квартире, имеют в виду его профилактическое обслуживание, которое включает в себя:

  • чистку механических фильтров, вентиляторов, теплообменников и наружных панелей блоков;
  • замену фильтров тонкой очистки;
  • проведение диагностики – измерение рабочего давления, проверка герметичности трассы, дозаправка фреоном по необходимости.

Если при диагностике выявлены неполадки, то проводятся дальнейшие ремонтно-восстановительные работы, которые оплачиваются отдельно.

Профилактическое обслуживание достаточно делать пару раз в год, а чистку механических фильтров желательно проводить раз в месяц при средней загрязненности окружающей среды. Почистить кондиционер в квартире таким образом можно и самостоятельно. Как это делают?

  1. Открывают или снимают наружную панель с внутреннего блока, нажав на боковые защелки и потянув ее на себя.
  2. Снимают фильтры и промывают их в мыльном растворе под струей воды. Можно использовать чистящее кухонное средство для посуды.
  3. Хорошо просушивают естественным путем и устанавливают их обратно.
  4. Закрывают пластиковую панель или ставят ее обратно, если она снималась.

Принцип работы

Принцип работы сплит-системы проще всего представить путем пояснения процессов, происходящих в устройстве. В компрессор из испарителя подается фреон под давлением 3-5 атмосфер, имеющий температуру в 10-20 градусов Цельсия.

Далее устройство сжимает газ до 15-20 атмосфер, благодаря чему происходит прогрев фреона до 80-90 градусов с последующей подачей в конденсатор. Далее конденсатор обдувается воздушным потоком, температура которого меньше, чем температура фреона.

В результате газ переходит в жидкую форму, и выделяется дополнительное тепло. Из конденсатора выходит уже жидкость, а температура фреона на 15-20 градусов превышает температуру воздуха. Теплый фреон подается в терморегулирующий вентиль, выполненный в виде капилляра (медной трубки небольшого сечения, имеющей спиралевидную форму).

Благодаря такой конструкции, давление фреона падает до 4-5 атмосфер, снижается его температура, а часть газа испаряется. Далее смесь фреона в виде газа и жидкости направляется в испаритель и обдувается воздухом из помещения.

В результате газ переходит в газообразное состояние, отбирает тепло и охлаждает таким способом воздух. После этого фреон направляется на вход компрессора, а цикл повторяется заново. Рассмотренный принцип действия характерен для любого кондиционера, вне зависимости от его вида и производителя. Главной проблемой в работе кондиционера является неспособность фреона своевременно перейти в газообразное состояние. Результатом является подача на компрессорный вход жидкости, из-за чего происходит мощный гидроудар. Итог — выход компрессора из строя. Причин неисправности может быть множество, начиная от загрязнения фильтра и заканчивая нарушением работы кондиционера.

Кондиционер с притоком воздуха с улицы Hitachi

Наибольшей популярностью среди изделий данного производителя пользуется серия Air Exchanger. Эти кондиционеры также отличаются наличием современного фильтра Nano Titanium, который способен улавливать кроме пыли еще и формальдегиды и бактерии, а также очищать воздух от запахов.

При включенном ночном режиме кондиционер самостоятельно регулирует температуру и влажность в помещении. В системе встроен анализатор загрязнения, который предоставляет информацию о свежести и чистоте воздуха.

Принцип работы: при прокладке фреоновой трассы дополнительно устанавливается шланг для подачи воздушных масс. Внешний и внутренний блоки оборудованы вентиляторами для подачи кислорода. Из-за такой конструкции создается дополнительный шум в помещении.

Такие кондиционеры имеют инверторный тип управления. Это обеспечивает экономичность моделей и плавную работу прибора.

Особенности кондиционеров Hitachi:

  • Высокая эффективность работы.
  • Инверторное управление мощностью.
  • Фильтр наночастиц.
  • Озонобезопасный 410-й фреон.
  • Возможность работы в широком спектре температур.
  • Микроячеистый фильтр тонкой очистки.
  • Датчик качества воздуха.
