Составные части для фанкойла: электродвигатели и моторы, насосы, адаптеры и помпы

Узлы обвязки фанкойлов

4-х трубная схема обвязки фанкойлов

Не существует схем обвязки, регламентируемых стандартами или правилами. Каждая схема подбирается в соответствии с требованиями заказчика с учетом мест расположения фанкойлов, их количеством и мощностью ходильной установки. В зависимости от поставленных задач схемы делятся на двухтрубные и четырехтрубные.

По двухтрубной системе движется только один вид теплоносителя: летом холодная вода, зимой горячая. При этом переход производится путем подключения фанкойлов к одной из систем. К примеру, если приборы переводятся на зимний режим работы, из них сливается вода, которая циркулирует от теплообменника чиллера. Производится присоединение к отопительной системе, которую после этого заполняют водой. При переводе на летний режим все наоборот. Если в комплектацию чиллера входит тепловой насос, то отопление через фанкойл можно организовать без переключения к отдельной системе.

Отличительная особенность такой системы кондиционирования заключается в том, что для охлаждения воды используется один чиллер, который соединяется сразу с несколькими фанкойлами, расположенными в разных комнатах. При этом контролировать температуру исходящего из них воздуха можно в каждом приборе по отдельности независимо от других. Для этого используются дистанционные пульты управления.

Термостаты для фанкойла в Балашихе

Термостат (реле температуры) Honeywell 2455R–90980531

RAB21 Электромеханический комнатный термостат для 2-тру.

Термостат для водонагревателя стержневой, RTM, 16A, 73°.

Терморегулятор для канальных фанкойлов Electrolux EKJR-.

Термостат комнатный электронный PF TR 644

Пульт управления фанкойла CARRIER TST-PEPD12113ECSW5

GENERAL CLIMATE GCAF-V-10

Термостат механический General Climate GR107D

Термостат стержневой для водонагревателя, RTD, 20A, 80°.

Термостат WPF16A-L (LG)

Термостат Orbis Clima FANCOIL

Термостат Za-2 для тепловой завесы

Термостат механический GENERAL VENT GT107DA

Термостат General Climate GR2003FCV2

Интернет термостат фанкойла SALUS FC600UGE

Комнатный термостат Siemens RDF301.50, для 2-х и 4-х тр.

Комнатный термостат Siemens RDG100KN, для фанкойлов и у.

Термостат Электронный суточный Salus RT300

термостат для водонагревателя капилярный, TBR, 16, 77°C.

Терморегулятор фанкойла SALUS FC600

Термостат General Climate GR107D

Термостат с выносным датчиком

Пульты управления для фанкойлов General Climate GR-107D.

Термостат стержневой для водонагревателя, TAS 300, 70-9.

Термостат Т/Р 30-90

Термостат Ballu BMT-2

Термостат Cewal RQ10

Электронный термостат для канальных фанкойлов Dantex DF.

Электронный термостат Frico TD10 Electronic Thermostat

Комнатный термостат Siemens RDG160T, для фанкойлов и ун.

EBERLE KLR-E 7012 Терморегулятор для управления 4-х тру.

контроллер для фанкойла А4

Термостат Cewal RQ30

Термостат SALUS AT 10 накладной на трубу

Пульт управления фанкойла CARRIER TST-PFPD12213ECSW4

Контроллер для фанкойла А4

Комнатный термостат Siemens RDF301, для 2-х и 4-х трубн.

Терморегулятор Salus для фанкойлов и конвекторов FC600

Термостат Orbis Clima FANCOIL

Термостат для фанкойлов канального типа Kitano KP-KJR-1.

Термостат капиллярный тип TBSB R регулируруемый 70/105.

Терморегулятор для канальных фанкойлов Electrolux EKJR-.

Терморегулятор Salus Controls ERT20T-230V

Терморегулятор с регулировкой скорости вентилятора (для.

General Climate GR2010DA-T74RL (Электронный термостат)

Термостат механический GENERAL VENT GT107D4

Рефрозен Термостат WN02t.3412105 стержневой RTM 300 F д.

Электромеханический термостат для канальных фанкойлов D.

Термостат беспроводной TEPLOCOM TS-2AA/3A-RF

Термостат комнатный RQ 10 Эван

Терморегулятор фанкойла SALUS FC600

Комнатный термостат Siemens RDF600T, для 2-х и 4-х труб.

Электронный термостат Frico TD10 Electronic Thermostat

Фанкойлы канальные трехрядные NeoСlima NFCD-1000G30

Термостат накладной до 2′ (30-90’C) WTC-EC

Терморегуляторы, термостаты Fontini термостат регулиров.

Термостат механический General Climate GR107D4

Детали обвязки и монтажа

Подключение кондиционера-доводчика к гидравлическому модулю осуществляется с помощью смесительных узлов. Клапаны для спуска воздуха и удаления теплоносителя предлагаются в готовом виде. Другие части обвязки собираются отдельно. Для гидравлической увязки системы устанавливается балансировочный клапан. Его монтаж не обязателен.

Клапаны

Подключение фанкойла к системе водоснабжения требует установки узла обвязки. В комплект входит:

• клапан седельного типа из латуни или стали с функцией «открыт/закрыт»;
• электрический сервопривод;
• патрубки для подключения к трубам;
• грязевый фильтр;
• запорная арматура;
• термометр, манометр.

Узел обвязки фанкойла

Смесительный клапан (двухходовой или трехходовой) – устройство, регулирующее поток теплоносителя. Управление осуществляется с помощью сервопривода и запорного механизма. Элемент подбирается по пропускной способности. Клапан для фанкойла выпускается двух типов:

• с количественной регулировкой подачи воды;
• термостатические механизмы, изменяющие температуру теплоносителя, смешивая его с содержимым обратной магистрали.

Принцип работы клапана фанкойла

В положении «открыт» клапан обеспечивает движение теплоносителя к теплообменнику. Сигнал с пульта управления приводит в действие пружинный шток с запорной шайбой, перекрывающий основную магистраль. В положении «закрыт» теплоноситель идет по байпасной линии.

Дополнительно обвязка комплектуется измерительными приборами. Узел располагается с левой или правой стороны от кондиционера-доводчика. Монтаж выполняется с учетом правил:

• Диаметры трубопроводов соответствуют сечению штуцеров теплообменника.
• Все магистрали и узлы обвязки необходимо теплоизолировать.
• Присоединение клапанов или гибкой подводки к штуцеру выполняется двумя гаечными ключами.

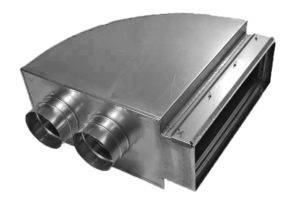

Адаптер фанкойла

Воздухораспределительный адаптер для внутреннего блока канального типа

Пленум для фанкойла – часть системы кондиционирования, устанавливаемая на внутренний блок для подачи воздуха на теплообменник и распределения его в помещении. Деталь изготавливается из оцинкованной стали. Адаптер позволяет соединить воздуховод и канальный кондиционер-доводчик. При установке на входе пленум комплектуется фильтрами. Существуют адаптеры с заслонками или клапанами, регулирующими подачу воздуха. В зависимости от конструкции фанкойла пленумы изготавливаются под каждый блок. Дополнительная опция – устройство технологического люка.

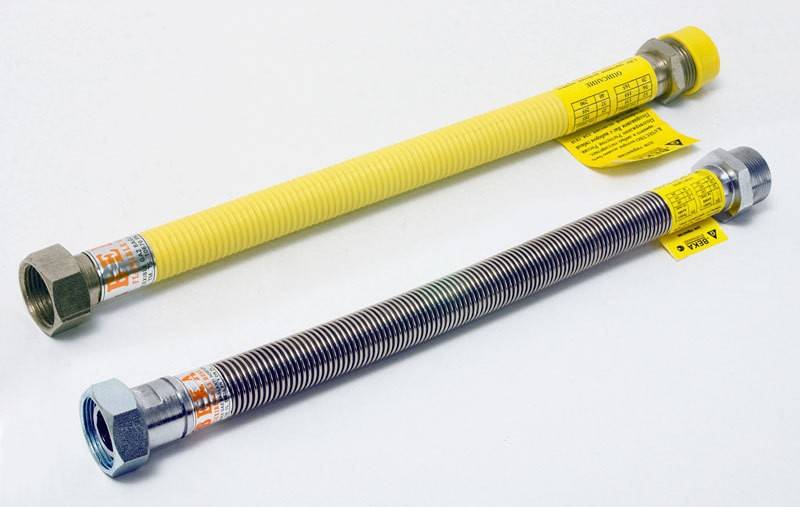

Подводка

Для удобства соединения кондиционера-доводчика и трубопровода используется не только обвязка с пропиленовыми штуцерами. Гибкая подводка для фанкойла – это трубка из нержавеющей стали с латунными фитингами на обоих концах. Пластичный соединительный элемент отличается прочностью, способен выдерживать гидроудары. Металлический шланг быстрого подключения подходит для холодной и горячей воды. Изоляционное покрытие из каучука предотвращает потери тепла и образование конденсата. Гибкая подводка актуальна на участках с вибрацией.

Составные части системы чиллер-фанкойл

Для поддержания комфортной температуры в помещениях большой площади устанавливается климатическая система чиллер-фанкойл. В теплое время года она функционирует в режиме охлаждения, а зимой подогревает воздух. Основные элементы схемы:

1. Чиллер – агрегат, охлаждающий жидкость (воду или этиленгликоль), циркулирующую в системе. Работая в паре с фанкойлом, машина обеспечивает многозональное кондиционирование воздуха. Ее работа не зависит от температуры на улице.
2. Носитель холода и тепла – вода, незамерзающая смесь.
3. Файнкол, вентиляторный доводчик или кондиционер-доводчик – блок с теплообменником и вентилятором, изменяющий микроклимат в обслуживаемом помещении. Конструктивные варианты: потолочные, настенные, напольные.
4. Магистральная разводка – трубы из полипропилена или стали. Ее длина зависит от мощности насоса и качества утеплителя.
5. Баки: расширительный и аккумулирующий.
6. Насосная станция, обеспечивающая циркуляцию теплоносителя.
7. Блок автоматики.

Чиллер и кондиционер-доводчик связываются разводкой труб. Соединение выполняется по двум схемам: двух и четырехтрубной. В первом случае охлаждение и нагрев выполняет одна холодильная машина. Второй вариант требует отдельного нагревателя и циркуляционного насоса.

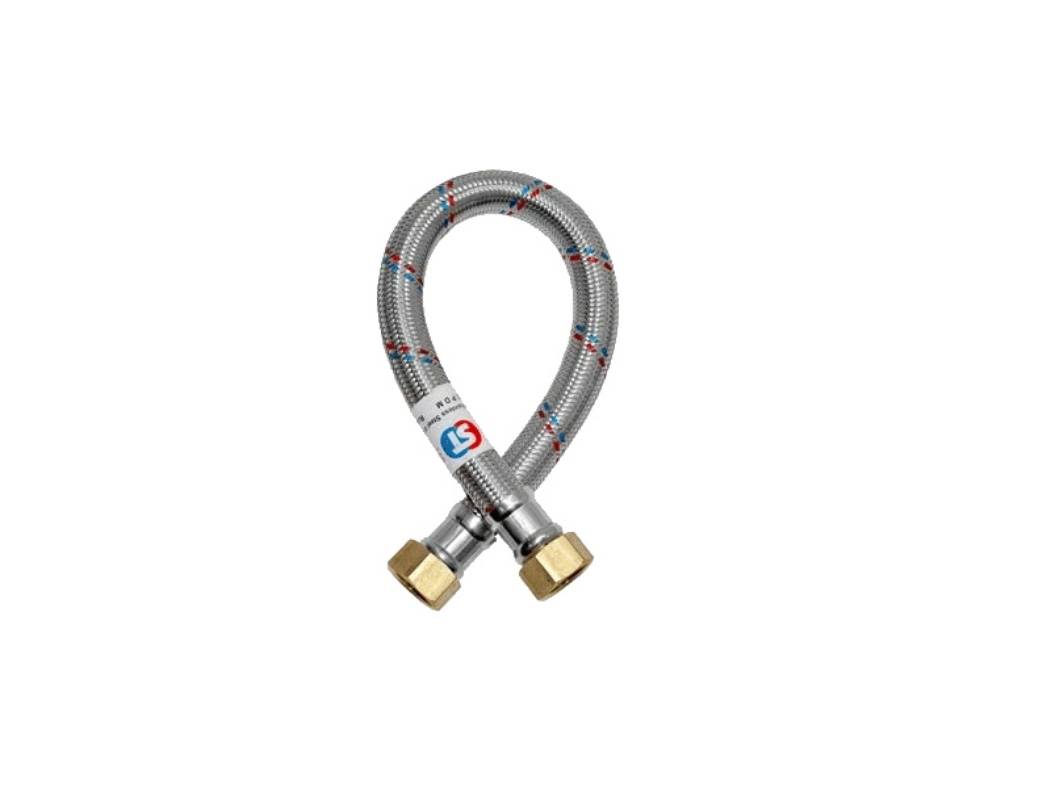

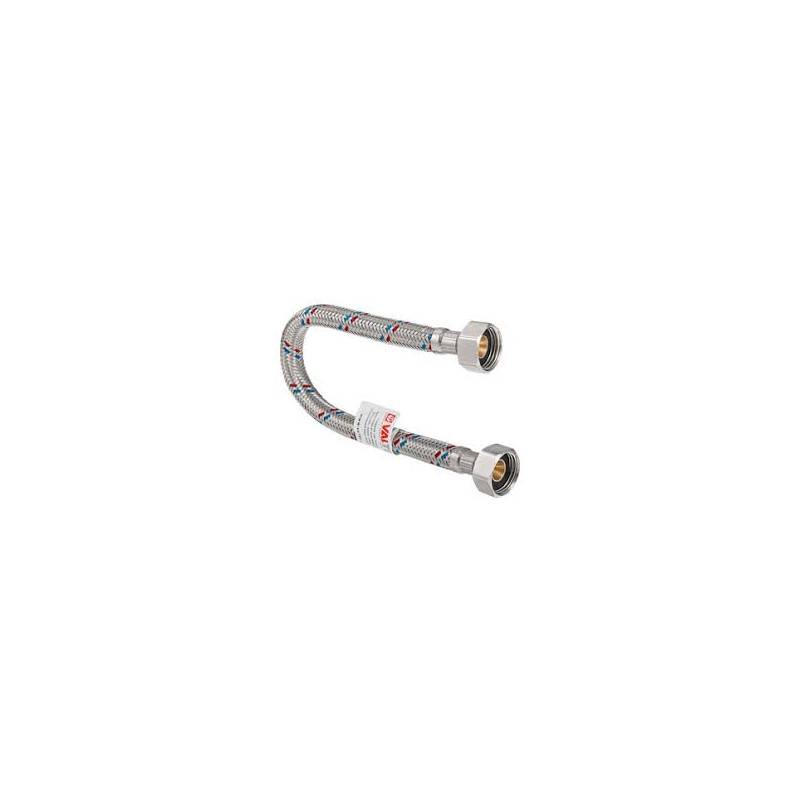

Подводка для смесителя

Выбор оптимального варианта подводки смесителя является важным моментом при монтаже системы водоснабжения жилого либо административного помещения. В некоторых случаях следует отдать предпочтение варианту с жесткой подводкой, когда смеситель крепится непосредственно к трубам. Выглядит такая подводка достаточно эстетично и при этом отличается большей надежностью. Сегодня значительно чаще используются гибкие шланги (подводка) для смесителя, которые позволяют располагать его на значительном расстоянии от труб. Монтаж несложен, а само соединение достаточно надежно.

Для мастеров, занимающихся установкой санитарно-технических приборов, а также для строительных организаций у нас осуществляется оптовая продажа представленных товаров. Гибкая подводка оптом реализуется по доступным ценам. При этом сумма скидок зависит от регулярности приобретения товара, а также от количества закупленных комплектов.

Условия сотрудничества по приобретению подводки оптом вы можете узнать у наших менеджеров по телефону или в своем личном кабинете.

Качество продукции подтверждается всеми соответствующими документами.

Правила подключения фанкойлов

Независимо от того, какой вид фанкойла устанавливается в помещении (напольный, настенный или потолочный), необходимо правильно выбрать смесительный узел для него. В основном это зависит от мощности устанавливаемого прибора и диаметра труб разводки под теплоноситель.

К самому смесительному узлу для фанкойлов особых требований нет. Главное – герметичность стыков и полный комплект запорной арматуры. Соединяется узел с прибором посредством гибких металлических шлангов, что упрощает монтажный процесс до минимума. Производители предлагают достаточно широкий модельный ряд смесительных узлов, которые обладают возможностью взаимозаменяемости отдельных его элементов.

Требования к установке смесительного узла:

• монтаж проводят на отдельные кронштейны, чтобы не было давления со стороны приспособления на фанкойл;
• монтаж под подвесной потолочной конструкцией требует наличия на потолке люка для обеспечения свободного доступа для обслуживания, ремонта и замены;
• установка производится так, чтобы был обеспечен свободный отвод воздуха из климатической установки;
• диаметр труб, используемых в узле смешивания, должен быть равен или чуть больше диаметра штуцера фанкойла;
• подводящие трубопроводы должны быть теплоизолированы, чтобы не увеличивались потери тепла или холода.

В процессе работы фанкойла в режиме охлаждения на поверхности трубок и пластин теплообменника будет образовываться конденсат, который стекает в специально установленный под теплообменником лоток. В боковой части последнего есть выходной патрубок, через который конденсат сливается.

Сама дренажная система является самотечной, поэтому подсоединенная к лотку труба должна укладываться с небольшим уклоном, равным минимум 1°. Соединение патрубка и дренажного трубопровода обычно производится с помощью хомута. Перед началом работ дренаж проверяют заливкой небольшого количества воды в лоток. Если жидкость не уходит, значит, неправильно выставлен уклон. Его надо поправить.

Так как система кондиционирования этого типа связана с теплоносителем, основное требование к ее монтажу – опрессовка после окончания всех работ. Ее проводят разными способами, но чаще подают воду в трубную разводку под давлением, тем самым проверяя подтеки в местах стыков.

Готовая гибкая спринклерная подводка FM/UL

Бесплатная доставка заказов от 10000 рублей

Срок эксплуатации 30 лет

Более 800 постоянных клиентов

Продукция всегда в наличии

инструкция по установке

1. Гофрированная труба 2. Изоляционное кольцо 3. Уплотнительная прокладка 4. Гайка 5. Ниппель (1”) 6. Переходник 7. Стальная оплетка 8. Прижимное кольцо (внутреннее) 9. Прижимное кольцо (внешнее)

Длина, мм	700, 1000, 1200, 1500, 1800	Гофрированная труба	Нержавеющая сталь 304
Выпускное отверстие	1/2” или 3/4”	Гайка и ниппель	Оцинкованная сталь
Тип гофрированной трубы	В стальной оплетке	Уплотняющая прокладка /изоляционное кольцо	СКЭП / нейлон
Рабочее давление в системе	14 бар	Соединение	Вход: 1”; Выход: 1/2” или 3/4» BSPT

* Нет необходимости в использовании подвесных опор или сейсмозащитных рам * Крутящий момент, необходимый для затяжки переходника и ниппеля на гибком шланге: 68 Нм.

Длина дюйм/мм	Выпускное отверстие	Количество изгибов под углом 90°	Потери на трение потока бар/м.
28”/700 мм	1/2”	1	0,024
3/4”	1	0,0038
40”/1000 мм	1/2”	2	0,036
3/4”	2	0,0057
48”/1200 мм	1/2”	3	0,048
3/4”	3	0,0077
60”/1500 мм	1/2”	4	0,060
3/4”	4	0,0096
72”/1800 мм	1/2”	4	0,072
3/4”	4	0,0115

*Данная информация приводится справочно

1. Гофрированная труба 2. Изоляционное кольцо 3. Уплотнительная прокладка 4. Гайка 5. Ниппель (1”) 6. Переходник

Длина, мм	600, 800, 1000, 1200, 1500, 1800	Гофрированная труба	Нержавеющая сталь 304
Выпускное отверстие	1/2” или 3/4”	Гайка и ниппель	Оцинкованная сталь
Тип гофрированной трубы	Без стальной оплетки	Уплотняющая прокладка / изоляционное кольцо	СКЭП / нейлон
Рабочее давление в системе	14 бар	Соединение	Вход: 1”; Выход: 1/2” или 3/4» BSPT

* Нет необходимости в использовании подвесных опор или сейсмозащитных рам * Крутящий момент, необходимый для затяжки переходника и ниппеля на гибком шланге: 68 Нм.

Изображение	№	Описание
	UL 600/EH-8100-CU/BSPT	Труба без оплётки 1/2; 3/4″ 24”
UL 800/EH-8100-CU/BSPT	Труба без оплётки 1/2”; 3/4″ 32″
UL 1000/EH-8100-CU/BSPT	Труба без оплётки 1/2; 3/4” 40”
UL 1200/EH-8100-CU/BSPT	Труба без оплётки 1/2; 3/4” 48”
UL 1500/EH-8100-CU/BSPT	Труба без оплётки 1/2”; 3/4″ 60”
UL 1800/EH-8100-CU/BSPT	Труба без оплётки 1/2”; 3/4″ 72″

Изображение	№	Описание
	FM 700/EH-8100-C/BSPT	Труба c оплёткой 1/2”; 3/4″ 28″
FM 1000/EH-8100-C/BSPT	Труба c оплёткой 1/2”; 3/4″ 40″
FM 1200/EH-8100-C/BSPT	Труба c оплёткой 1/2”; 3/4″ 48”
FM 1500/EH-8100-C/BSPT	Труба c оплёткой 1/2”; 3/4″ 60”
FM 1800/EH-8100-C/BSPT	Труба c оплёткой 1/2”; 3/4″ 72”

Основные составляющие и аксессуары кондиционера-доводчика

Вентиляторные доводчики устанавливаются в бытовых, общественных и промышленных зданиях. Они размещаются в каждой комнате, поддерживая заданную температуру. Наиболее востребованы блоки канального и кассетного типа. Климатические устройства монтируются на потолке. Канальные фанкойлы предназначены для вентиляционных воздуховодов, корпус кассетных прячется за подвесной потолок.

Принцип работы

Внутри блока находится теплообменник, в трубках которого в зависимости от сезона циркулирует холодная или горячая вода (этиленгликолевая смесь). Вентилятор прогоняет через него воздух из комнаты. Принудительная циркуляция изменяет температуру в помещении. Воздух греется или охлаждается до заданного показателя, регулируемого термостатом. В канальные кондиционеры-доводчики добавляется приточный воздух. В процессе работы на оборудовании возникает конденсат, стекающий в специальный поддон. Отвод влаги выполняется дренажной помпой в канализационную сеть.

Устройство канального вентиляторного доводчика

Конструктивные элементы:

• Теплообменник – узел из медных трубок с припаянными алюминиевыми ребрами. Соединение с трубопроводом выполняется муфтами. На змеевике имеются клапаны для выпуска воздуха при заполнении системы.
• Вентилятор, осуществляющий циркуляцию воздуха. В маломощном оборудовании устанавливаются агрегаты тангенциального типа, работающие с низким уровнем шума. Устройства средней и высокой производительности оснащают центробежными вентиляторами. Рабочее колесо статически и динамически сбалансировано. Распространенный вариант электропривода для включения – асинхронные трехскоростные электродвигатели для фанкойлов с питанием от однофазной сети. Мотор имеет антивибрационное крепление. Снизить расход электроэнергии и уровень шума позволяют бесщеточные двигатели постоянного тока. Новый привод сокращает потери на трение, плавно регулирует работу вентилятора.
• Фильтрующая кассета – сменный элемент рамного типа, установленный в направляющие корпуса. Очистку воздуха, подаваемого на теплообменник, выполняет фильтр. Устройство представляет собой рамку с синтетическим материалом (полиэстер, полиуретан). Фильтры для фанкойлов являются сменным аксессуаром. В процессе работы блока они улавливают пыль и загрязняются. Узлу необходима периодическая очистка, иначе ухудшится состояние воздуха в помещении. После истечения рекомендованного срока фильтры заменяются.
• Блок управления (встроенный или выносной). Прибор регулирует скорость вращения вентилятора, изменяет режимы работы, задает параметры температуры. Управляют вентиляторными доводчиками вручную или с применением термостата. Для настенных и кассетных моделей оптимальный выбор – инфракрасный пульт. Точность регулировки обеспечивают настенные блоки управления и встроенный термостат для фанкойла.

Полезные советы

Трехходовый клапан

Так как схем обвязки всего две: с 2-х или 3-х ходовыми клапанами, то стоит рассмотреть позиции, связанные с правильным их применением. К примеру, если фанкойл устанавливается на систему отопления, то узел с трехходовым клапаном устанавливать не обязательно.

1. Регулировать мощность теплоотдачи приборов можно простым отключением или включением вентилятора.
2. Можно проводить регулировку балансировочным клапаном, который устанавливается на обратном контуре.
3. На 4-х трубной системе подключения лучше использовать двухходовые клапаны. Если поставить трехходовые, увеличивается объем теплоносителя в обратном контуре.
4. Если система отопления работает от теплового насоса чиллера, оптимально установить узел смешивания с трехходовым клапаном.

https://youtube.com/watch?v=H3hSy_D9MqU

Классическая схема

Обвязка фанкойла с двухходовым клапаном является классической схемой. По сути, это подводка трубы подачи и обратки. Вода в качестве теплоносителя будет проходить сквозь прибор, отдавая холод или тепло, возвращаясь по замкнутому контуру в чиллер или котел. Схема проста и удобна в обслуживании, но не эффективна, если ставиться задача регулировки температуры и давления воды внутри теплообменника.

Все чаще производители предлагают узел обвязки фанкойла с трехходовым клапаном. Она считается более технологичной. Перед фанкойлом устанавливается параллельная его соединению труба, куда и врезается клапан. Температуру и давление воды в системе контролируют соответственно термометр и манометр, установленные на трубе подачи перед фанкойлом. Кроме этого трехходовой клапан срабатывает как отсекатель теплоносителя, если система отключается полностью. Без клапана вода будет все равно поступать в фанкойл, хоть и в меньших количествах со сниженной интенсивностью.

Двухходовый клапан

Гибкая спринклерная подводка

Наша компания предлагает не только гофрированные трубы, но и остальные элементы для систем пожаротушения, газового и водоснабжения. За счёт специфики использования и размещения гибкая спринклерная подводка подлежит обязательной сертификации, а её свойства должны отвечать ряду требований, продиктованных соображениями безопасности и здравого смысла. Поскольку 100% эксплуатационного времени этот элемент проводит под повышенным давлением, то необходимо обеспечить достаточную прочность и герметичность, а используя его в качестве фрагмента системы пожаротушения учитывать ряд ограничений на теплопроводность, электрическое сопротивление и т.д.

Почему за гибкой спринклерной подводкой стоит обратиться к нам?

Выше был подробно расписано, почему гибкая спринклерная подводка является важным конструктивным элементом системы пожаротушения. Её несвоевременный отказ способен причинить немало неприятностей. Именно по этой причине наиболее правильным решением при монтаже будет использование проверенных подводок. Сертификация во всех развитых странах мира, тщательный контроль качества и процесса производства делает этот вариант оптимальным для использования на постоянной основе в cистемах спринклерного пожаротушения.
