Колпаковые и двухколпаковые печи для отопления дома

Печь с камином

Совмещение открытого очага с полнофункциональной печью создают особую атмосферу. Обычный камин обогревает помещение только во время горения дров.

Комбинированная с камином печь предусматривает различные варианты использования: одновременно оба отопительных прибора или по отдельности.

Камин, в зависимости от проекта может находиться:

  1. Сбоку от топочной камеры ;
  2. Над топочной камерой ;
  3. На задней стенке печи.

Это позволяет зонировать помещение, отделяя зону отдыха от собственно кухни.

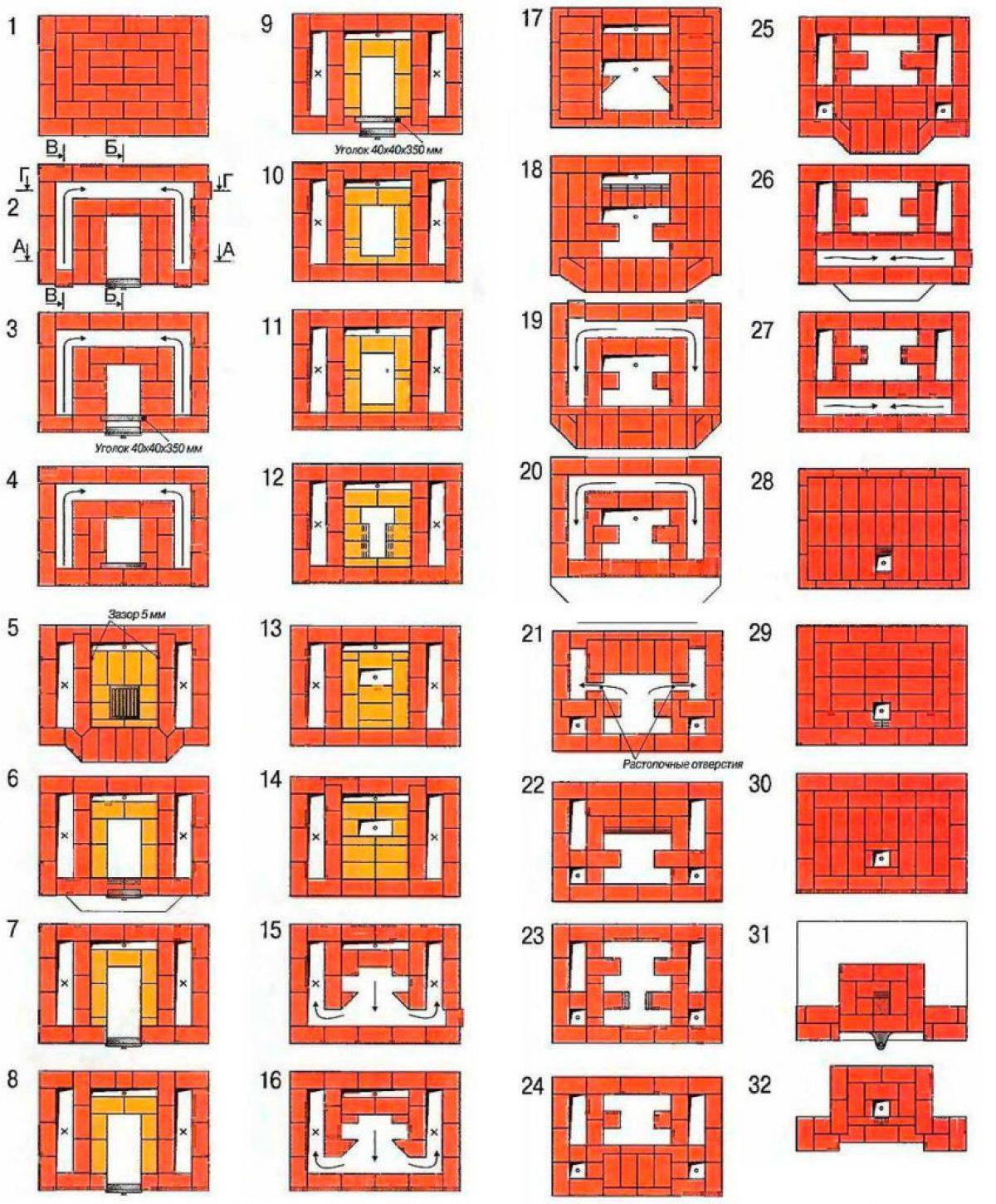

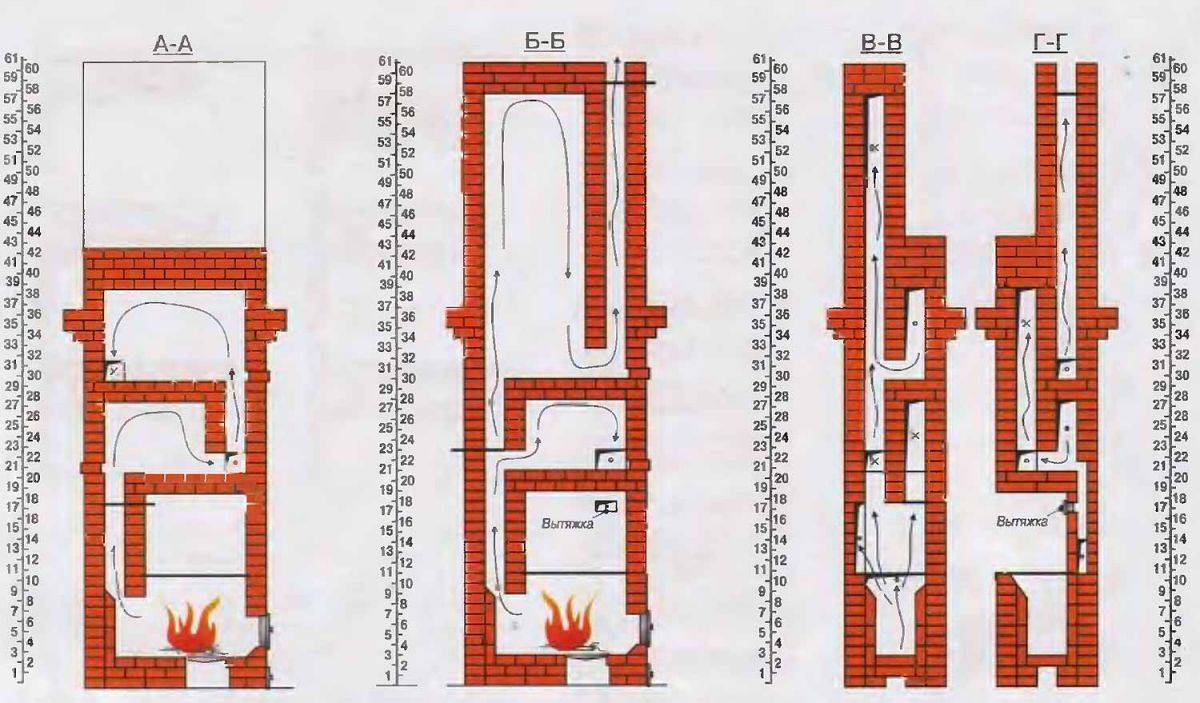

Порядовка печи с камином:

Колпаковые печи Кузнецова сложны в кладке. На постройку печи самой простой конструкции уходит 2–3 недели. Самостоятельно приступать к постройке следует только в том случае, если есть навыки в кладке более простых конструкций.

И.В. Кузнецов охотно делится своим опытом и раскрывает секреты строительства, правила выбора и обработки материалов для печей на своем сайте: https://www.stove.ru

На нем , в открытом доступе, есть несколько десятком наиболее распространенных и универсальных печей для любых нужд. От простых отопительных, до специальных хлебных, превосходящих по своей функциональности популярные ныне тандыры или помпейские печи.

Металлические печи для дома имеют свои преимущества и недостатки перед кирпичными. К достоинствам относится меньшая цена и вес, прочность и высокий КПД, а также развитая технология обработки самого металла. Все эти факторы определяют интерес к нюансам, которые дает эксплуатация такого котла.

Особенности колпаковых печей

  1. Отличительной чертой печей Кузнецова является изолированный от основной кладки топливник (камера сгорания) которая выполняется из шамотного кирпича. Это обусловлено высокой температурой внутри камеры, которая может достигать 1200 °С . Неравномерное расширение шамотного кирпича и обычного керамического без устройства зазора между топочной камерой и стенкой неизбежно привело бы к растрескиванию печи. Пространство между топливником и стенкой обычно составляет 5 мм. В целях повышения теплоотдачи оно заполняется минеральным уплотнителем: асбесто — или минеральным картоном.
  2. Второй особенностью коппаковой печи является наличие «сухого шва» — узкой (20 — 30 мм) щели в стенке топочной камеры, которая заполняется воздухопроницаемым минеральным материалом (минеральной или асбестовой ватой). Сухой шов предназначен для дополнительного притока воздуха в топочную камеру из внутреннего объема печи. Приток нагретого воздуха повышает температуру горения топлива и способствует более экономичному расходованию дров.
  3. Еще одной особенностью колпаковой печи является расположение калориферов, водогрейных баков и духовок в объеме второго колпака. Такое расположение исключает непосредственный контакт труб или металлического корпуса дополнительного оборудования непосредственно с открытым пламенем или раскаленными газами. Температура во втором колпаке обычно не превышает 400 ° С , что вполне безопасно для металла.
  4. Колпаковая печь имеет относительно короткий дымоход. Его задача – отведение продуктов горения, и только во вторую очередь создание тяги в печи.
  5. КПД колпаковых печей некоторых моделей достигает 80% по сравнению с max. 60% для печей других конструкций. Благодаря небольшим размерам топочной камеры расход топлива очень экономичный. Он на 20 — 50% ниже, чем в печах с прямоточным отведением печных газов.

Печки для бани

Принцип работы банных печей Кузнецова остается неизменным – естественное перемещение газов через два колпака. Другое дело, что здесь присутствует каменка, которую нужно хорошенько прогревать для получения качественного пара. Разработчиком предложено и по сей день используется оптимальное техническое решение, где каменная засыпка располагается в духовке из жаропрочной стали. Духовка располагается непосредственно над топливником.

Тепловая энергия, аккумулирующаяся в нижнем и верхнем колпаках, используется для подогрева воды и отопления не только помещения парной, но и всех прилегающих комнат. Змеевик для воды устанавливается под первым колпаком таким образом, чтобы его можно было легко отремонтировать или заменить. Место установки можно определить, изучив чертежи печей.

Помимо готовых модификаций банных печей И.В. Кузнецов дает рекомендации по их правильной установке, по планировке помещений с целью выбора оптимального варианта. Также есть возможность выбора, среди разработок имеются как малые печи для протапливания небольших бань, так и более серьезные модели с большими баками для нагрева воды.

Колпаковая модель печи, сравнение

Колпаковая печь как модель известна давно, и в печах кузнецова используется та же схема — внутренняя полость печи устроена таким образом, чтобы топочных газ перемещался свободно. Но одновременно организован и пиролиз, и в результате топливо сгорает до мельчайших частиц.

Если рассматривать как пример двухколпаковую печь Кузнецова, то пиролизный процесс, причем саморегулирующийся, идет сразу под первым колпаком. Схема «регулировки» такова: как только горючее в топливной камере разгорается сильнее, заполняющий колпак топочный газ двигается книзу. Сдерживаемый колпаком газ не может уйти кверху, и не просто увеличивается в объеме, а становится плотнее и давит всей массой на огонь, который при этом не может не терять часть интенсивности. В результате процесс горении стихает до определенного значения, и давление газов ослабевает, затем весь процесс повторяется.

По мнению специалистов, в идеале двухколпаковые печки должны иметь круглое сечение. Тогда вторым колпаком будет служить наружный свод, или стенка агрегата, где будут нейтрализоваться генераторные газы — угарный газ СО и окиси азота. В дымоходную трубу при этом будет выходить только водяной пар и углекислый газ. Но при этом круглое сечение печи создает некоторые проблемы при возведении и эксплуатации:

  1. Чистка круглой печки — неудобна, это отмечают владельцы таких печей
  2. Дверцы смонтировать сложнее, чем в плоской стенке

В результате поступают практичнее — соединяют оба колпака дымоходом, установив их друг над другом. КПД при этом будет меньше, порядка на 2-3%. при желании интегрировать печку в отопительную водяную систему дома или иметь горячую воду от печи — проточные теплообменники устанавливают под вторым колпаком, а не под первым, который дает основной выход тепловой энергии. второй свод имеет температуру нагрева всего от 300 до 400 градусов, поэтому теплообменник выбирается сравнительно попроще, в том числе и по материалу. кроме того, под вторым сводом не будет сажевых наслоений, и металл встроенного теплообменника прослужит дольше.

Модификаций печей Кузнецова разработано очень много — причем не исключительно домовые печи для обогрева жилья. Имеется целый ряд моделей для бань, печки с лежанками. Отдельное место занимает популярная линейка отопительно-варочный печей. Но по принципу внутреннего устройства — все варианты сходны.

Некоторые нюансы по возведению печи Кузнецова:

  • Тело печи возводят из красного печного кирпича, марка не ниже М150
  • Для топочного отдела необходим жаростойкий и огнестойкий кирпич, практически единственный вариант — шамот. Марка Ш-5; Шб-8, размеры не имеют особого значения, поскольку топка конструкционно не связана с телом печи
  • Вся конструкция топки должна быть отделена от тела печи, вариант — плавающая конструкция. Причем не просто отсутствует перевязка печных и шамотных кирпичей, а оба модуля принципиально отделены — недопустимы никакие крепежи, выступы или опорные части. Раствора между шамотной кладкой и печным кирпичом также быть не должно, а только компенсационные зазоры, заполняемые жаростойким материалом (базальтовый, каолиновый или другие виды картона или ваты). Причина — слишком большая разница характеристик теплоемкости и линейного теплового расширения шамота и керамики. Усилия и деформации в зоне контакта нагретого до высоких температур шамотного и керамического кирпича настолько велики, что приводят к разрывам в кладке стен печки. Разделение и устройство по плавающему принципу эту проблему решает.

Небольшой минус колпаковых печей — при уменьшении их объема немного снижается и КПД, даже при выборе идеальной формы печки — круглой в сечении. В небольших комнатах устанавливают обычно небольшие печи, поэтому некоторое снижение эффективности неизбежно. Интересная альтернатива изготовить печь Кузнецова из металла пока не имеет достойного воплощения в жизнь. Конструкция и форма кузнецовки никак не обуславливает напряжений сдвига, и это только один довод в пользу сварного металлического корпуса печи. Стоимость материала, конечно, слега пугает, но более дешевый чугун невозможен по причине массивности и хрупкости, в том числе и некоторой тепловой хрупкости.

Модель кузнецовки из стального листа, окрашенная порошковой краской — перспектива заманчивая, но и технические проблемы имеются, и одна из них — сложности выполнения эффективной футеровки сводов небольших печек. А первый колпак кузнецовки имеет под сводом очень высокие температуры, топочные газы слишком сильно раскалены и без футеровки металл долго не выдержит. Таким образом, кирпич для моделей печей Кузнецова пока не имеет конкуренции.

Советы по укладке

Чтобы правильно произвести кладку кирпичей во время строительства колпаковой печи своими руками, нужно придерживаться некоторых советов:

  • Не нужно делать топочную камеру какой-либо частью колпака, потому что топливу для горения нужно определенное пространство, чтобы в конструкции была высокая температура. Если же топка будет частью колпака, то у вас получится обычная русская печь с плохой тягой.
  • Обжиг нужно делать при минимальной температуре и постепенно увеличивать интенсивность горения.
  • При максимальной температуре кирпич начинает расширяться, по этой причине шамотный короб, установленный внутри, начинает “подвешиваться”, другими словами, вокруг него появляется пустое пространство.
  • После того как кладка закончится, нужно на весь кирпич нанести огнеупорный состав.
  • После каждого второго ряда кирпичей нужно прокладывать стальную проволоку, чтобы усилить связку.
  • Двери и остальные металлические детали необходимо монтировать так, чтобы они смогли расшириться при высокой температуре. Чтобы отделить кирпич от металла, необходимо создать новую прокладку.

Колпаковая печь Кузнецова, порядовка которой создана с максимальной точностью поэтапных шагов, бывает не только с одним колпаком, но еще и еще двухколпаковой, что позволяет прогревать помещение большой площадью.

Несмотря на это, можно построить колпаковую печь своими руками с помощью порядовки и схемы. Главное — желание, и тогда печь принесет радость и уют в доме.

Еще вариант статей по теме

Автоматика для теплиц своими руками

Томат Взрыв: характеристика и описание

Описание и основные характеристики сорта томата «Де Барао»

Что такое колпаковая печь

На протяжении многих столетий печи были практически единственным приспособлением для приготовления пищи. Хотя некоторые конструкции широко использовались и в промышленной области. На смену традиционной печи, которая нуждалась в модернизации, пришла инновационная идея, разработчика Кузнецова.

Колпаковая печь выгодно отличается от своих товарок

Кирпичная колпаковая печь имеет ряд неоспоримых преимуществ, главным из которых является тот факт, что горячие газы, образуемые в процессе горения топлива, проходят по конструкции не только благодаря наличию трубы, но и потому, что имеет место естественная тяга. По сравнению с обычными печами, колпаковая практически не подвержена деформации. Однако, особенностью данной конструкции является то, что образовавшееся тепло способно сохраняться значительно дольше, даже при условии не плотно закрытой задвижки. Свое название печь получила именно потому, что тепло поднимается под колпак. Остывая, воздух вытесняется порывами более горячего и опускается вниз.

Если перед профессиональным печником поставлена задача выложить некую конструкцию для обогрева помещения, то в большинстве случаев приоритетным вариантом рассматривается именно колпаковая печь. Причин тому несколько.

  • Во-первых, процесс монтажа довольно таки простой и не требует длительных трудовых затрат.
  • Во-вторых, нет необходимости просчитывать высоту трубы для создания тяги, как в классической русской печи.

Если проанализировать принцип действия колпаковой печи, то можно провести аналогию с простым лабораторным опытом. Для этого вам понадобится самый обычный стакан из стекла и сигарета (марка не имеет значения). Последовательность действий такова: стакан необходимо перевернуть вверх дном, а снизу поднести тлеющую сигарету. В результате горения папиросы образовывается дым, который изначально поднимается вверх, т.е. к донышку стакана. Остывая же, он опускается обратно вниз по стенкам.

схема и принцип действия печи

Именно по такому принципу и разработана конструкция колпаковой печи. В результате, потери теплового воздуха практически сводятся к нулю, поскольку из-под такого колпака нет никакого выхода для тепла до тех пор, пока воздух не остынет. Следовательно, главный двигатель теплого воздуха – это естественная циркуляция горячих газов. А выкладка колпаковой печи осуществляется по согласованному проекту с соблюдением всех нормативов и требований к подобным работам, главное из которых – соблюдение мер противопожарной безопасности.

Стоит также отметить еще одно преимущество работы колпаковых печей. Это способность максимально быстро, а главное, равномерно прогреваться. Однако, чем больше толщина стены, тем больше потребуется времени на то, чтобы конструкция нагрелась и выделяла достаточное количество тепла для обогрева пространства вокруг.

Холодный воздух, который после остывания опускается вниз выходит наружу через специально оборудованные каналы отвода, минуя колпаки. Это свидетельствует о том, что нагретый воздух всегда остается внутри помещения, а холодный беспрепятственно выводится на улицу. Колпак же, в свою очередь не подвержен остыванию, поскольку внутри образовывается газовая пробка, препятствующая утечки теплого воздуха.

Колпаковую печь можно охарактеризовать как одну из самых удачных конструкций, предназначенных не только для обогрева, но и для приготовления пищи. Во-первых, тепло, полученное в процессе горения топлива, сохраняется дольше, чем у других отопительных устройств. Во-вторых, даже после длительной эксплуатации печь не трескается, поскольку при проектировании все было продумано до мелочей и холодная кладка никак не взаимодействует с горячей. В-третьих, возникновение сажи в вентиляционных системах печи практически исключено. А главное, сама конструкция печи достаточно легкая, поскольку нет утяжеляющих элементов, например отопительный щиток.

Достоинства купольных печей

Этот принцип использован во множестве печей различного назначения. Колпаков может быть несколько, они могут иметь симметричное или несимметричное строение, располагаться рядом (горизонтально) или один над другим (часто используют этот вариант для экономии места). Такая особенность дает возможность проектировать печи любого вида и конфигурации, под любые помещения и условия. При этом характеристики остаются высокими: КПД выше 80% для купольных печей Кузнецова почти норма.

Во второй колпак можно устанавливать любые устройства: варочную поверхность, теплообменник, каменку, водогрейный бак, хлебную печь и т.д. Модификаций много и все объединяет одно: высокая эффективность, экономичность, равномерное прогревание. Причем при вертикальном расположении колпаков низ греется более интенсивно, чем верх. Так что в помещении с такой печью находится комфортно.

Некоторые печи Кузнецова больше похожи на произведения искусства

Нужно отметить, что кирпича для строительства такой печи требуется намного меньше: больше пустого места внутри. Потому и печь прогревается быстрее. Но, что характерно, она не остывает быстрее. Происходит все с точностью до «наоборот»: купольные печи Кузнецова дают гораздо меньшие суточные колебания температуры, чем более массивные аналоги с большим количеством каналов. А все потому, что в колпаках остается самая горячая часть газов, а вниз оседает и отводится из печи самая холодная. Остывает печь, таким образом, медленнее.

Из-за того, что отсутствуют или почти отсутствуют узкие каналы, колпаковая печь имеет меньшее сопротивление воздушному потоку, так что дымоходы имеют меньшую длину. Потому и строить ее проще, и фундамент нужен не такой массивный, хотя нужен обязательно.

Печной комплекс, построенный по принципу колпаковых печей

После растопки и выхода на рабочий режим регулировать работу печи со свободным движением газов не нужно. Процесс получается саморегулирующийся. Если топливо разгорается очень сильно, количество горячих газов верху увеличивается и выжимает более холодные во второй  колпак. А более холодные — это в том числе и поступающий из поддувала воздух. При недостатке воздуха пламя притухает, горячих газов становится меньше, они поднимаются выше вверх и снизу поступает большее количество воздуха. Горение снова активизируется. Потому задвижки в двухколпаковых печах Кузнецова хоть и есть, но используются они крайне редко, преимущественно для нестандартных режимов.

Еще один печной комплекс

Автоматическая регуляция процесса горения приводит к практически полному сгоранию любого топлива. То есть такая печь всеядна и не особо требовательна к кондициям топлива. При использовании влажного топлива она дольше выходит на нормальный режим, но затем процесс стабилизируется и образовавшаяся сажа выгорает. Это, кстати, еще один плюс купольных печей: чистить их нужно очень редко, так как и золы остается мало, и сажа сгорает.

Классификация по теплоемкости, толщине стенок

Рассмотрев виды, ознакомившись с плюсами и минусами, можно рассмотреть другую классификацию. Толщина стенок и теплоемкость – понятия взаимосвязанные.

Повысить теплоемкость помогает утолщенная стенка. Наиболее высокий параметр у русской – конструкция массивна, помогает удерживать тепло в помещении после затухания огня внутри.

Тонкостенные прельщают неопытных хозяев легкостью, габаритами. Часто устроены просто. Стенки от силы 6,5 см толщиной. Эффективность мала, увеличить не представляется возможным. Холодает в комнате спустя 2-3 часа с момента затухания растопки. Тонкостенные подходят для отопления в холодную летнюю ночь на время дачного проживания.

Толщина кладки

Подобрать печь можно исходя из цели установки. Нужно учесть габариты сооружения, предполагаемую к обогреву территорию. Печка должна улучшить качество жизни, а не принести дополнительные проблемы.

Средняя оценка

оценок более 0

Поделиться ссылкой

Принцип работы колпаковой печи

Колпаковая печь Кузнецова (в народе именуемая «Кузнецовка») получила название в честь своего создателя – И.В. Кузнецова, который занялся разработкой новой схемы отопления еще в начале 60-х годов прошлого столетия. Уникальная технология «свободного движения горячих газов» сразу же получила признание и стала пользоваться большой популярностью во всем мире.

Колпаковая печь Кузнецова: принцип работы

Особенность «Кузнецовки» заключается в том, что нагретые газы проходят и циркулируют по трубе благодаря собственной силе тяжести, в отличие от «принудительного» движения по дымоходу. Все мы знаем из уроков физики, что теплый воздух поднимается вверх, вытесняя холодный. Но, в отличие от канальных прототипов, здесь тепло не выходит из трубы, а собирается под колпаком. Постепенно он там остывает, и его вытесняют порывы борее горячего воздуха, поднимающиеся вверх.

Основным отличием канальной печи от колпаковой считается принцип движения горячего газа. В первой – дым как-бы вытягивается по трубе вверх, а в колпаковой – выталкивается. Сам колпак может служить емкостью для нагрева воды, приготовления пищи, сушилки и т.д. Таким образом, колпаковая печь может выполнять двойную функцию.

Печь «Кузнецовка»

То есть по функциональной характеристике, «кузнецовки» можно разделиться на:

  • банные печи;
  • печи для приготовления еды (хлебные, варочные, под казан, барбекю, гриль и т.д.);
  • камин;
  • печи для отопления;
  • комбинированный тип.

Самыми распространенными являются именно комбинированные типы с возможностью приготовления еды и обогревом всего дома. Несмотря на возможность вариации стиля и формы, принцип действия колпаковой печи остается неизменным.

Схема движения газов в печи

Чтобы легче было понять основной принцип работы печи Кузнецова, представьте костер, разожженный на открытом воздухе. Из-за неограниченного доступа воздуха к огню, костер дает небольшое тепло. А теперь попробуем этот костер накрыть металлическим колпаком, оставив небольшой просвет снизу, чтобы совсем не загасить пламя. Горячий воздух пойдет вверх, нагревая стенки. Постепенно охлаждаясь, воздух начнет опускать к оставленному проему в то время, как его место занимает новая порция горячего воздуха. Это и есть принцип свободного движения горячих газов, который И.В. Кузнецов успешно применил в своей разработке.

Особенности конструкции

Сегодня в Сети можно найти более 150 разновидностей конструкции, но какой бы формы, стиля исполнения они ни были, все печи построены по одной методике. Конструктор, создавая схему кладки колпаковой печи, ставил перед собой две задачи: продуктивность и эффективность отопительной системы.

Возвести такую конструкцию не так-то просто. Необходимо четко придерживаться разработанной Кузнецовым И.В. порядовки

Изобретатель большую роль и внимание уделяет расположению внутренних каналов колпаковой печи

Колпак представляет собой отдельную камеру для задержки нагретого газа, что способствует экономии топлива и повышению КПД работы печи.

Стандартная конструкция «кузнецовки» предполагает наличие двух колпаков. Нижний объединен с топочной камерой, а второй колпак находится в верхней части печи. Задача первого колпака – разделить газы на холодные и горячие потоки. Именно это выгодно отличает колпаковую печь от канальной, где нагретый воздух, под действием тяги, свободно выходит наружу. Здесь же, горячий поток газа, выходящий из топки, стремится вверх, где задерживается под первым колпаком и долго аккумулирует тепло.

Дальше, поток стремится через проход во вторую камеру, где тоже задерживается под вторым потолком, так как проход находится у основания. Вследствие этого, горячий воздух, прежде, чем выйти по дымоходу, долго аккумулирует тепло в печи. Это дает высокий КПД – до 95 %. Если сравнить с эффективностью работы традиционной русской печи (канальной), то это больше на 45-50%.

Кроме свободного движения газа, колпаковая печь предполагает и механическое управление потоками. Для этого в конструкции устанавливаются задвижки. Они, по мере необходимости, могут задерживать и перенаправлять горячие потоки. «Летняя» задвижка предназначена для теплого времени года, когда печь используется в качестве варочной поверхности для приготовления еды. Открыв летнюю задвижку, поток горячего воздуха устремится вверх по дымоходу, не заходя под второй колпак.

Колпаковая печь для отопления дома

Разновидности двухколпаковых печей

Чтобы сделать варочные печи из кирпича своими руками, для начала нужно понять, какая площадь помещений будет отапливаться и подобрать оптимальную схему. На данный момент существуют проекты печей с двумя колпаками нескольких разновидностей:

  • классическая, с варочной плитой и нишей для сушки вещей;
  • двухколпаковая шведская печь с духовкой, плитой и нишей.

Прочие разновидности, изобретенные известными русскими мастерами, используют тот же принцип действия, но с некоторыми изменениями в конструкции, улучшающими рабочие показатели данных отопительно-варочных печей. Подробное описание работы классического варианта отопительно-варочного устройства можно изучить на видео, представленном ниже. Там же в доступной форме показана порядовка двухколпаковой печи в 3D режиме с комментариями.

Устройство двухколпаковых кирпичных печей не является каноническим и допускает внесение изменений в конструкцию, не нарушая принципа действия. Одно из таких изменений – добавление металлической духовки для приготовления выпечки или применения в качестве дополнительного источника нагрева воздуха в комнате. В классическом варианте она встраивается в пространство нижнего колпака, рядом с камерой сгорания. Ниже показана кирпичная печь с духовым шкафом в разрезе.

На рисунке видно, что дымовые газы из топливника нагревают металлический корпус духовки сверху и по бокам, после чего остывают и уходят в вертикальный канал.

В схеме реализовано главное преимущество шведских печек – в самом начале растопки, когда печь еще совсем холодная, из открытого духового шкафа уже можно получить поток приятного тепла.Полное описание кладки и порядовку такой печки можно просмотреть на видео.

Другой вариант установки духового шкафа предлагает схема печи Александра Бацулина. В этом случае шкаф встраивается в пространство верхнего колпака, находясь на пути потока продуктов горения, поднимающихся снизу. Преимущество технического решения в том, что раскаленные газы обтекают духовку со всех сторон, равномерно нагревая ее. Однако, процесс нагрева будет проходить не столь быстро, как в предыдущем варианте.

Также вместо арочного свода над варочной плитой с отводящим каналом здесь применяется простое перекрытие из кирпича на стальных уголках. Ниже на видео представлена кладка отопительных печей Бацулина с подробным описанием.

Двуколпаковая печь Подгородникова  разработана в двух модификациях: простая отопительная (ИП-1) и с духовым шкафом (ИП-2), который установлен рядом с топливником, под варочной панелью.

Порядовка печи Подгородникова ИП-1

Особого внимания заслуживают двухколпаковые отопительно-варочные печи Кузнецова. В действительности под руководством И. В. Кузнецова было разработано и построено большое количество разнообразных печей. Все эти изделия созданы по принципу: процесс горения и передачи тепла должен проходить естественным образом, без воздействия тяги дымоходной трубы. Газы проходят по своим трактам за счет изменения их массы вследствие нагревания или охлаждения, а дымоход подхватывает их уже на выходе. За счет этого и прочих разработок «Кузнецовки» практически совершенны и обладают достоинствами:

  • высокая эффективность – до 80%;
  • сжигать можно любое твердое топливо;
  • чистка дымовых каналов нужна раз в несколько лет;
  • расход строительных материалов в «Кузнецовке» гораздо меньше, чем в классической конструкции такой же мощности;
  • работоспособность сохраняется при невысокой дымовой трубе.

Изобретения и разработки, внедренные В. И. Кузнецовым, являются авторскими, поэтому каждая порядовка печи Кузнецова защищена авторским правом и размещена на его ресурсе stove.ru. Помимо чертежей и схем печей там есть множество рекомендаций, полезных для новичков, желающих выложить кирпичную печку самостоятельно.

Конструкция и её отличительные черты

Принцип устройства колпаковых печей достаточно простой и заключается в том, что нижний ярус конструкции и очаг совмещаются в общее пространство. Его и называют колпаком, внутри которого осуществляется циркуляция раскалённых газов.

Самые лёгкие раскалённые газы, которые образуются при сгорании топлива, поднимаются кверху колпака. Там они будут находиться до тех пор, пока всё их тепло не перейдёт кирпичным стенкам кладки.

Стандартная конструкция колпаковой печи

При остывании они становятся тяжёлыми и опускаются вниз. На их место «приходят» следующие горячие газы, и такой круговорот происходит до тех пор, пока в очаге горит топливо. Таким образом, горячий воздух всегда находится под своеобразным колпаком, пока кирпич не заберёт на себя всё тепло. Он не сможет выйти пока полностью не остынет и не станет тяжёлым, чтобы опуститься вниз.

Особенности конструкции колпаковых печей

Для того чтобы понять как действует такая печь, мы можем рассмотреть вариант со стеклянной ёмкостью, когда в ней горячий дым не может никуда выйти и постепенно опускается вниз при охлаждении.

Но необходимо знать, что остывший газ, который снижается книзу, не холодный в прямом смысле этого слова. Он имеет температуру более 200°С, а температура горения твёрдого топлива около 800°С, поэтому и воздух, поднимающийся вверх, будет такой же горячий. Остывая, газ опускается к выпускным каналам, которые расположены внизу печной кладки. А затем он поступает в следующий колпак, находящийся над первым. И если для этого колпака газ был достаточно холодными, то для верхнего он будет раскалённым и поэтому опять поднимется в самый верх. Там они также нагреют материал стенок печи. После остывания опустятся вниз, как и в первом случае, но уже с температурой около 130°С.

Вот и весь процесс работы печи, но, как и у каждого эффективного устройства, здесь присутствует небольшой нюанс, который называется «сухой щелью». Она представляет собой проём, расположенный вертикально в печи шириной около 2–3 сантиметров, который совмещает топку с нижним колпаком от самого пола до конечной точки камеры. Благодаря сухой щели тяжёлый холодный воздух напрямую может выйти в трубу, не перемешиваясь с поднимающимся горячим газом и не уменьшая эффективности сгорания твёрдого топлива.

Сухой шов в кладке колпаковой печи

Банная печь имеет такой же принцип работы, как и отопительная, но по своей конструкции немного отличается.

  • Нижний колпак оснащён специальным металлическим противнем с камнями.
  • Есть доступ для поступления воды и специальные отверстия для выхода раскалённого пара.
  • Печь имеет более толстые наружные стенки, которые дают возможность камням максимально нагреваться, а само помещение не перегревается.
  • Колпак имеет контур для нагрева воды в моечной комнате.

Камни подогреваются двумя методами:

  • Непосредственно от раскалённых газов.
  • В стальном закрытом поддоне.

Так как камни располагаются вверху первого колпака и поэтому они прогреваются до максимальной температуры. Это происходит за счёт того, что раскалённый воздух «обволакивает» камни со всех сторон одновременно.

Для такой печи лучше всего приобретать округлые обтекаемые камни. Такая форма будет отлично справляться с нагревом воздуха.

При возможности к камням можно добавить 1/3 часть чугунных чушек.
