Как сделать кирпичную печь в баню с баком для воды своими руками

Банные печи из кирпича: последовательность работ

Как мы и обещали, вы сможете прикинуть свои возможности, познакомившись с этапами возведения печи в баню из кирпича.

Фундамент

Кирпичная печь в бане должна иметь фундамент. Вариантов нет: печку в баню из кирпича придется ставить на отдельный фундамент. Многие считают, что дело может обойтись фундаментом мелгозаглубленным, однако это не всегда так. Ориентироваться надо на то, какой вы делали под баню в целом. Ведь все сильно зависит от несущей способности грунта. При весе в несколько тонн кирпичная масса будет оказывать существенное давление на грунт, а он обычно проседает неравномерно, что становится причиной перекоса и разлома конструкции — стены или печи.

Совет! Почитайте наши материалы о фундаментах в соответствующем разделе сайта. Там вы найдете не только теорию, но и многочисленные практические рекомендации по возведению подходящего фундамента.

Главное — не забывайте о том, что нельзя соединять в единую конструкцию фундаменты бани и печки. Между ними принято оставлять зазор как минимум в 5 см.

Кирпичная печка для бани: раствор

ВАЖНО! Никакого цемента в раствор для печной кладки не кладут, это надо запомнить.

Остаются два ингредиента: глина и песок. А то и другое бывает разным по составу или калибру частиц. Песок просеивают через 1,5 мм сито. Что касается глины, то тут варианта два: либо накопать ее на собственном участке, либо купить мешок в магазине. В первом случае копать надо глубже полуметра, потому что именно с этой отметки начинается то, что может вам пригодиться.

Правило! Рекомендуется для раствора использовать тот же тип глины, что и в кирпиче, то есть — красная или шамотная. Причина в том, что однородные материалы имеют одинаковое тепловое расширение, а это хорошо в условиях сильного нагрева — одинаково расширились, одинаково сжались, никаких напряжений и деформаций.

Для кладки самым важным параметром глины будет то, жирная она или тощая. Это достаточно условные названия. Понять, с чем имеешь дело, можно только высушив комочек глины и глядя на результат. Тощая глина при высыхании норовит раскрошиться. Жирная ведет себя иначе: визуально комочек становится меньше размером и на нем появляются трещины.

Обратите внимание! При смешивании с песком жирность глины меняется, песок ее уменьшает. Именно поэтому точной пропорции не существует, она — результат подбора конкретных ингредиентов

Подбор осуществляется в виде следующего эксперимента: сделайте несколько образцов смесей глины и песка, обозначьте доли и дайте им подсохнуть. Если подсохшая лепешка крошится — песка избыток, если трескается — избыток глины. Оптима — это однородный, не растрескавшийся и не раскрошившийся образец.

Песок перед замешиванием не только просеивают через мелкое сито, но еще и промывают.

Кстати! Некоторые рецепты раствора содержат… поваренную соль в небольших количествах.

Сам кирпич — марки, виды

Когда планируется печка в парную, баню из кирпича, важную роль играет выбор самого основного строительного материала. Рекомендуем посмотреть ролик, в котором печник рассказывает, что можно найти в продаже, что получше на его взгляд.

Видео

От себя добавим, что неплохой критерий выбора — звук при ударе по кирпичу. Дефектов нет, если звук будет звонкий и металлический. Любая глухота — признак трещин.

Мы уже упоминали красный огнеупорный и шамотный кирпичи. Помимо них для печей годятся клинкерный и глиноземный жаропрочный. Дороже всех шамотный. Его используют только для выкладки топочного ядра печи. Прочие из перечисленных идут на кладку ее стен.

Марка (число) обозначает плотность. Печники используют от 150 до 250. Чем выше плотность, тем выше теплоемкость, тем дольше ждать, пока парная нагреется.

Морозостойкость материала не имеет значения внутри помещения, но на нее стоит обратить внимание, когда будете делать дымоход. Однородный цвет — хороший признак

Неоднородный говорит о неравномерном обжиге и, как следствие, разной прочности участков кирпича

Однородный цвет — хороший признак. Неоднородный говорит о неравномерном обжиге и, как следствие, разной прочности участков кирпича.

Геометрия — тоже не последний критерий при выборе. С правильной удобнее работать.

Кирпичная печь: преимущества, разновидности

Кирпичная печь по своим эксплуатационным характеристикам превосходит металлическую. К преимуществам кирпичных конструкций относят следующие:

  • «комфортное тепло». У этого бытового термина есть вполне логичное обоснование. Ученые выяснили, что при нагревании металла выделяются инфракрасные лучи. Они могут обжечь кожу, сжигают кислород. Кирпичи выделяют другой вид тепловой энергии, он считается безопасным для кожи и кислорода;
  • кирпич долго держит температуру (до 24 часов), а металл быстро остывает (в течение 2-3 часов);
  • для кирпича не требуется дополнительная защита в целях обеспечения пожарной безопасности. С металлом – совсем другая история.

Цена печки для бани из кирпичей своими руками может доходить до 20 тысяч рублей (все зависит от стоимости стройматериалов в вашем регионе).

Печь для бани своими руками из кирпича обойдется на порядок дороже металлической, которую можно купить в магазине. зато она дольше держит тепло

Это дороже и затратней, чем покупка изделия из металла в магазине. Почему же тогда именно агрегатам из кирпича многие владельцы отдают предпочтение? Такая печка долго прогревает помещение (от 5 до 12 часов в зависимости от площади бани), зато надежно удерживает тепло. Немаловажный фактор – долговечность. Не зря говорят, кирпичную печь в бане строят один раз и на всю жизнь.

От того, как будет возведен отопительный агрегат, будет зависеть вид бани:

  • баня «по-черному»;
  • баня «по-серому»;
  • баня «по-белому»;
  • «плитная» баня.

«По-черному» – это привет из прошлого. В древней Руси все бани были устроены таким образом, ведь дымоход был слишком дорогим удовольствием. Сажа, дым и копоть от печки оставались внутри помещения. Чтобы человек не угорел от углекислого газа, строение снабжали окошками, которые открывали во время помывки. Чтобы войти в баню, ее проветривали до тех пор, пока из нее не выходил весь дым. Сегодня такие конструкции используют крайне редко.

Банька «по-серому» превосходит первый тип по эксплуатационным характеристикам. Имеет небольшой дымоход. Внутрь печки кладут камни, чтобы дольше сохранялось тепло. На камнях остается сажа. Пользоваться баней можно, когда полностью сгорят дрова. Вариант не пользуется популярностью у любителей банного отдыха.

«Плитная» представляет собой такую конструкцию: сверху кирпичей кладут чугунные плиты, на них размещают камни и металлические бачки с водой, которую используют во время банных процедур. Камни и баки надолго удерживают тепло. Строительство плитного здания усложняют именно чугунные плитки. Их не просто раздобыть, к тому же они значительно утяжеляют конструкцию. Нужна ли вам лишняя нагрузка на фундамент? Такой тип используется крайне редко.

Баня «по-белому» – самый распространённый вариант. Печка в ней напоминает русскую печь для дома. Она снабжена длинным дымоходом. Гарь и копоть не оседают на стенах помещения. Заходить внутрь можно, даже если дрова внутри еще не прогорели полностью. Отравление продуктами горения исключено.

Печь для бани своими руками “по-белому” исключает появление сажи и гари на стенах помещения, дым полностью выходит с помощью трубы

Выбор материалов

Выбирая материалы для строительства банной печи, будьте внимательны и осторожны. Не стоит экономить на не качественном кирпиче или растворе. Для кладки печи подходит огнеупорный кирпич или специальный кирпич из шамотной глины. Стоит он дороже, но и прослужит дольше.

Раствор для кладки изготавливается в большинстве случаев из глины. Для продления срока службы кладки необходимо подобрать глину приблизительно той, из которой изготовлен ваш кирпич. В этом случае показатели расширения при нагреве и остывании кирпича и раствора будут предельно одинаковыми. К глине необходимо добавить не большое количество просеянного и чистого песка. Залить все чистой, и по возможности, не минерализованной водой.

При выборе кирпича возьмите с собой небольшой молоток. Необходимо перед покупкой проверить качество кирпича, для этого делаем следующее:

Не сильно постучите молотком по кирпичу

Если молоток не проваливается в кирпич, а отскакивает и дает звонкий звук, то данный кирпич не имеет внутренних трещин и дефектов.

Обратите внимание на внешний вид кирпича. Он должен быть однотонным, без видимой пленки (слюда) и подходить размерами к стандартам (25*12*6,5 см)

Допускаются не большие отклонения (в размере 2мм), а так же наличие нитевидных трещин.

Приобретите один кирпич и произведите «краш-тест», попросту разломав кирпич на две половины вашим молотком. Внутри кирпич не должен включать в себя сторонние элементы и быть ровного однотонного цвета. Более темная середина свидетельствует о нарушение технологии обжига и наличии брака.

Кладка печи своими руками: первый этап

Самое сложное в обустройстве печи – первые ряды. Они должны быть идеально ровными, так как именно на них необходимо будет ориентироваться в процессе дальнейшей кладки. Приступим:

  1. Начиная от углов, выложите по периметру первый ряд кирпичей. Когда окантовка будет готова, заполните внутреннюю часть. Слой глиняного раствора для связки кирпичей должен быть приблизительно 3-5 мм.
  2. Укладывайте второй ряд со смещением – швы первого ряда должны располагаться прямо посередине второго.
  3. С аналогичными смещениями уложите третий и четвертый ряды, оставляя место под зольник.
  4. Установите поддувальную дверцу: закрепите ее посредством оцинкованной проволоки. Чтобы последняя не мешала во время дальнейшей укладки, прорежьте в соседних кирпичах канавки и спрячьте ее туда. После этого заполните канавки глиняным раствором.
  5. Уложите пятый ряд кирпичей и установите колосниковую решетку. Поставьте стальной уголок, чтобы потом можно было легко менять колосники – они иногда прогорают.

Далее начинайте сооружать футеровку – внутренний экран из кирпичей, который будет защищать стенки печи от высоких температур. Футеровка выполняется только на уровне топочной части конструкции. При этом между защитным экраном и внешними стенками топки должно сохраняться расстояние в 22 мм, чтобы компенсировалась разница расширения внутренних слоев.

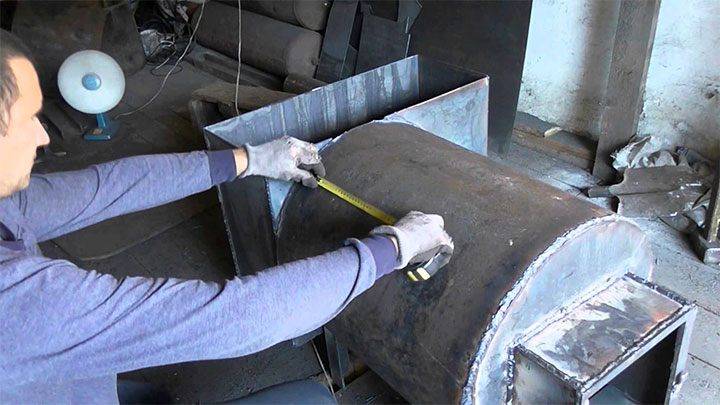

Выбираем металл правильно

Чугунные стенки подходят лучше всего для жаростойкой печи, поскольку металл отлично переносит высокие температуры и способен долго удерживать тепло. Но из-за завышенной цены часто заменяется на утолщенную сталь.

Под дно внутренней каменки рекомендуется брать листовую сталь толщиной минимум 10 мм. Дно меньшей толщины не выдержит долго большого нагрева и быстро прогорит. Последствием станет задымленность парной.

Изготавливать стенки печи нужно из стали толщиной от 5 мм. При меньшем показатели срок службы оборудования не превысит и 5 лет. В заводских изделиях толщина стенок составляет от 10 мм.

Пользователи часто ищут:

  • Оформление бани
  • Обшивка бани вагонкой

Как улучшить КПД железной печки

К эффективным способам относятся:

  1. Футеровка топки. Смысл заключается в обкладке внутри топки шамотного кирпича. Достаточно поставить его на ребро, тогда футеровка по толщине будет до 6 см, при использовании узкого шамота для кладки – 3 см. Прогреваться будет каменка, а не стальные стенки печи. Футеровку рекомендуется запланировать еще на этапе разработки чертежа, чтобы заранее увеличить размеры топки под футеровку. Минус способа – выработка горячего дыма. Решение – установить каменку на трубу.
  2. Создание кирпичного экрана вокруг печи. Материал – керамический кирпич. В кирпичной кладке оставляют проем под дверцы, чтобы можно было регулировать прогревание воздуха. Минус – перегрев задней стенки. Решение – использовать для топки утолщенную жаропрочную сталь.

Конструкция банной печи

Чтобы строить банные печи из кирпича – одного только опыта каменщика недостаточно! Значительный локальный нагрев топочной камеры и связанные с этим тепловые расширения камня легко могут разрушить кирпичную кладку после нескольких хороших прогревов. Поэтому для самостоятельной постройки лучше остановиться на конструкции с “плавающей топкой”. При этом топочная камера выкладывается из шамотного кирпича, который ложится на специальный топочный раствор.

Вокруг нее, уже из обычного керамического кирпича возводятся наружные стенки печи. Топочная камера и наружные стенки не связаны жестко между собой. Поэтому линейное расширение топочной камеры не вызовет разрушение наружной кладки.

Кроме того, под действием высокой температуры горения топлива, достигающей 1100-1400 градусов, шамотный кирпич спекается в единый монолит с глиняным раствором и дым не проникает наружу, даже если со временем выкрошится шов между кирпичами наружной кладки.

На рисунке показан план строения печи. Цифрами отмечены:

  1. стальные уголки – на них накладываются чугунные колосники топки;
  2. уголки под колосники на которые укладывают булыжники, аккумулирующие тепло;
  3. зазор для компенсации тепловых расширений;
  4. дверка для топочной камеры;
  5. отверстие для выхода пара для повышения влажности воздуха в бане;
  6. металлическая облицовка полочки-подставки;
  7. теплоотражающий экран из стали;
  8. верхний температурный зазор (30-50 мм);
  9. дымоходная труба;
  10. перекрытие топки;
  11. уголки стальные для укладки свода печи.

Советы

Сооружая каменную печь, нужно принимать во внимание следующие правила:

  • следует оставлять не менее 50 сантиметров между покрытием печи и легковоспламеняющимися конструкциями;
  • между кирпичным дымоходом и деревянными частями бани должно остаться более 1 дециметра;
  • между дымовым каналом и крышей возникнет щель, которую необходимо покрыть металлической пластиной, например, из оцинкованной стали;
  • пол перед основанием печи также покрывается металлической пластиной толщиной около 10 миллиметров, она предупредит попадание искр и угля на возгораемую поверхность;
  • вес печи вместе с трубой, но без фундамента не должен превышать 750 килограммов;
  • перед кладкой весь кирпич аккуратно сортируется, подбирают изделия одинаковой толщины, чтобы получить ровные швы – лучшие образцы идут для дымовых каналов и топливников;
  • печь рекомендуется возводить около стены, которая противоположна полкам в парилке.

Принцип действия

Такие печи работают по следующей схеме: в топливник кладут и разжигают дрова, топливо, выделяющие тепло. Так как горячий воздух намного легче холодного, он поднимается через каменку и раскаливает камни. Они сильно нагреваются и определенное время удерживают нужную температуру в помещении.

При работе с некоторыми устройствами приходится часто подкидывать дрова, так как они быстро сгорают и комфортная температура держится непродолжительное время. Дрова обычно разжигают снизу.

Существуют печи с длительным горением. Такие устройства работают без подкидывания дров на протяжении 6-20 часов, что освобождает от долгого контроля. Процесс горения у таких печей происходит в обратном направлении – сверху вниз.

Лучше всего использовать полена из берез и ольхи, торфяные брикеты или каменный уголь. Дровами топить только сухими, чтобы ускорить процесс нагревания помещения. Хвойную древесину не рекомендуется использовать, ведь она выдает много сажи, загрязняющей дымоход.


Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

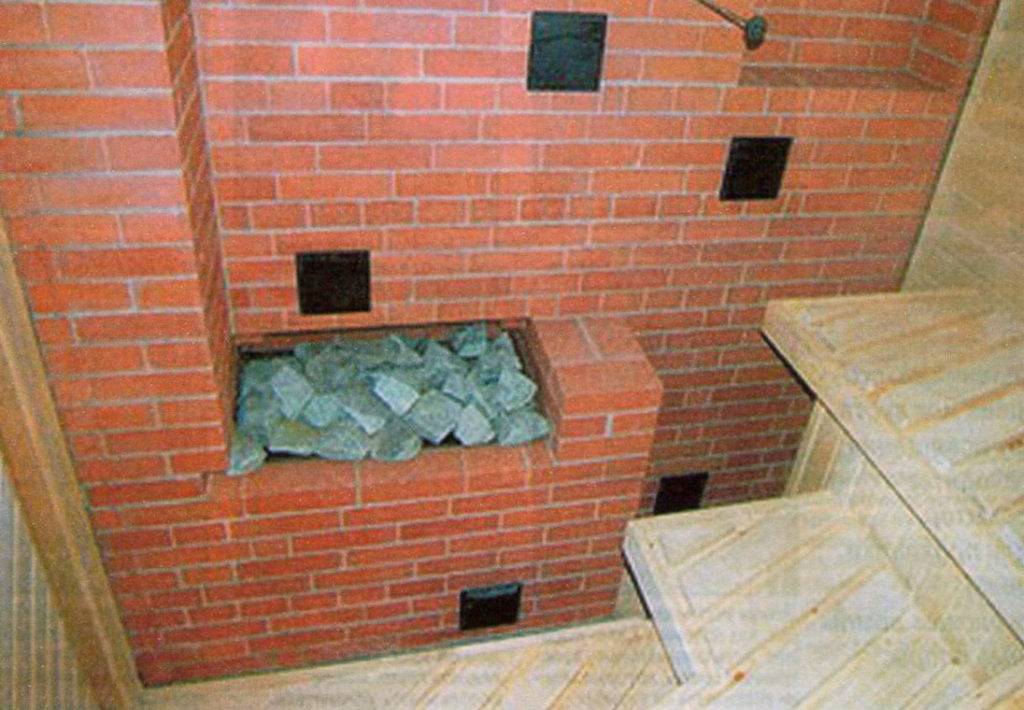

Как выглядит кирпичная печь для бани

Банная кирпичная печь имеет следующие основные части:

  • топку;
  • зольник;
  • каменку;
  • дымоход;
  • бак для воды.

Труба с дымоходом своими руками изготавливается несколькими способами:

  • Её можно сделать насадной. В этом случае она закрепится прямо к печке.
  • Её можно сделать коренной. Труба ставится отдельно и примыкает к самой печи.

За правило нужно взять тот факт, что трубу необходимо ставить на 0,5 метров выше конька крыши. У трубы дымохода поперечное сечение должно равняться полноценному кирпичу. В крайнем случае, его половине. Когда труба проходит через потолок, необходимо сделать её уширение.

В большинстве случаев своими руками делаются простые банные кирпичные печи, без каких-либо замороченных конструкций. Поэтому, в основном, бывает достаточно обычного бака для воды. В качестве дымоходной трубы для таких конструкций отлично подойдут металлические трубы. К сожалению, когда они охлаждаются, от них начинает исходить неприятный запах. Чтобы этого избежать, на трубы нужно поставить теплоизолирующий футляр.

Для бани важно правильно сложить печку из кирпича с баком. Особенно это касается тех случаев, когда вы не нанимаете специалистов, а делаете её своими руками

Пар можно получить, если поливать разогретые камни холодной водой.

Подготовительные работы

Так как самодельная железная печь для бани изготавливается из материала, склонного к накаливанию, то его нужно закалить прежде, чем собирать устройство. После того как все нужные детали будут вырезаны, их необходимо любым способом нагреть до состояния, когда металл покраснеет. Когда этот момент настанет, то можно начинать медленно остужать материал. Часто случается так, что после процедуры отпуска сырья его коробит. Это не проблема. Вернуть форму можно при помощи молотка. Также стоит еще раз измерить все листы. Если какие-то слишком сильно вышли за рамки, то нужно их еще раз подрезать до нужных габаритов. Это очень важный момент, так как он исключит возможность коробления металла во время эксплуатации печи.

Фундамент под кирпичную кладку печи

Для кладки любых кирпичных печей необходим бетонный, каменный, бутовый фундамент. В зависимости от несущих нагрузок надо выполнить расчет глубины заложения фундамента и его размеры.

Под печь Анатолия Заболотного рекомендовано устройство фундамента высотою 90 см и с размерами шире самой печи по 20 см в каждую сторону. Фундамент надо выполнять из бетона М200. Можно сделать раствор самостоятельно в соотношении 1:3:5 (1 часть цемента М500 (марку ниже брать не стоит), 3 части просеянного речного песка, 5 частей щебня фракции 30-50 мм).

На фундамент кладут два слоя гидроизоляции (толь, рубероид и т.д.), после чего начинают кладку

После того, как фундамент готов и отстоялся, его накрывают двумя слоями гидроизоляции, после чего начинают кладку печи согласно порядовке. Обычно начинаются печи с двух стартовых рядов кирпича, уложенных вперевязку (с перекрытием швов).

Изготовление

Чтобы сделать печь для бани из кирпича своими руками, нужно подготовить инструменты, расходные материалы, место под строительство, составить проект, сделать основание, построить конструкцию.

Материал и инструмент

Прежде чем начинать сборку печи нужно подготовить:

  • требуемое количество кирпичей;
  • мастерок, кельму;
  • строительный уровень;
  • емкость для замешивания раствора;
  • затирку для швов;
  • трубы для сборки дымохода;
  • асбест, рубероид;
  • дрель с насадкой миксер;
  • дверцы для топочной камеры, зольника;
  • металлическую проволоку для стяжки рядов.

Дополнительно могут понадобиться ручные инструменты — молоток, монтировка, набор ключей, отвертки.

Подготовка

После подготовки расходных материалов, инструментов можно приступать к разработке проекта, приготовлению раствора для кладки кирпича.

Проектирование

Независимо от способа кладки проект кирпичной печи должен иметь несколько основных элементов:

  • бак с водой;
  • дымоотвод с его отдельными элементами;
  • топочную камеру;
  • зольный ящик;
  • дверцы (не менее двух).

Дополнительно на схеме можно указать расположение каменки, колосника.

Приготовление раствора для кладки

Чтобы сложить кирпичную печь, нельзя использовать классический цементный раствор. Он не выдерживает высоких температур, начинает крошиться при постоянных изменениях температурного режима. Для приготовления раствора понадобятся:

  • песок, просеянный через сито;
  • шамотная глина.

Компоненты смешиваются в отдельной емкости, заливаются небольшим количеством воды. Жидкость не должна иметь неприятного запаха.

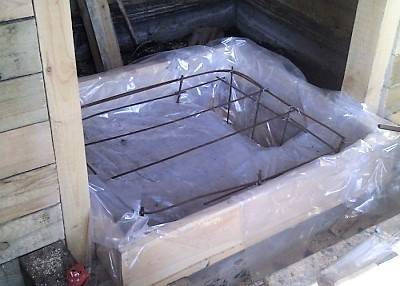

Возведение фундамента

Процесс сборки фундамента:

  1. Сначала нужно нанести разметку под будущее основание. Для этого по его углам вбиваются деревянные колышки, между ними натягиваются нити.
  2. Глубина котлована — 60 см. Нижний слой толщиной 15 см нужно расширить на 10 см в стороны.
  3. Пространство высотой 15 см засыпать песком. Поверх песчаника засыпать слой щебня (10 см). Утрамбовать щебенку.
  4. Постелить слой гидроизоляции поверх щебня. Для этого лучше использовать рубероид.
  5. Сколотить опалубку из досок. Поместить ее внутрь котлована.
  6. Замешать цементный раствор.
  7. Связать армирующий каркас из отдельных прутов арматуры. Поместить его внутрь опалубки.
  8. Опалубка по размерам должна быть меньше котлована с каждой стороны на 5 см.
  9. Бетон нужно залить в опалубку так, чтобы до начала уровня кладки осталось 15 см.

Через неделю можно убирать опалубку. Освободившееся пространство заполняют гравием.

Кладка «тела» конструкции

Кладка печи:

Изготовить основание для печного оборудование, которое состоит из двух рядов шамотного кирпича.
Поверхность стен вокруг печи закрыть листами асбеста. Поверх них закрепить листы металла, которые будут отражать тепловую энергию.
Стенки печной конструкции нужно выкладывать согласно порядовке. Швы на соседних рядах не должны совпадать.
После кладки каждого ряда его нужно проверять строительным уровнем.
Одновременно с изготовлением внешних стенок, нужно выполнять кладку топочной камеры. Для этого используется шамотный кирпич

Важно оставлять свободное пространство для дверцы зольного отверстия. Поверх него нужно закрепить колосник, оставить пространство для дверцы топки.

При кладке нужно проверять вертикальность стенок, толщину швов.

Монтаж бака для нагрева воды

Расположение бака с водой выбирается зависимо от габаритов печного оборудования. Он должен находиться в таком месте, чтобы принимать больше тепла. Для расчета объема бака нужно учитывать, что на одного взрослого требуется примерно 25 литров воды.

Кладка дымохода

Для кирпичной печи рекомендуется собрать дымоход из того же материала. Внутри каркаса из кирпича устанавливается асбестовая труба. Пространство между кирпичными стенками, трубой заполняется негорючим материалом для повышения герметичности.

кирпичная печь для бани с баком для воды своими руками

Материалы для кладки малогабаритной кирпичной печи – каменки:

  • кирпич – 190 штук;
  • глина — 0,08 м 3 ;
  • песок — 0,1 м 3 ;
  • дверка поддувальная размером 13×14 см;
  • дверка топки размером 25×21 см;
  • колосниковая решетка размером 30×20 см;
  • задвижка размером 13×13 см;
  • плита чугунная или стальная размером 47×38 см;
  • бак для воды размером 50×50×42 см;
  • пластины стальные размером 25×13 см – 4 штуки;
  • пластина стальная размером 38×13 см – 1 штука;
  • картон асбестовый размером 50×40 см;
  • предтопочный металлический лист размером 50×70 см.

Сооружение малогабаритной печи – каменки с баком для воды начинают с устройства фундамента, описание этого этапа сооружения печи находится в записи «фундамент под печь».

Объем бака 35 — 40 литров. Бак размещается на металлической плите рядом с камнями. Вместо одной плиты можно использовать две размером 47×38 см. Толщина плит должна быть не менее 10 мм. Материал плиты должен быть жаропрочным. Лучше всего пользоваться чугунными плитами для кухонных печей. Можно использовать плиты с отверстиями для конфорок. Плиты также могут служить крышками для баков с камнями. Для быстрого нагрева камней под ними насыпают стальной или чугунный лом. Для регулирования времени нагрева воды в баке между ним и камнями вставляется асбестовый картон. Если нужно, чтобы вода нагревалась быстрее, то картон приподнимают. Бак для воды можно закрывать крышкой, сделанной из кровельной стали.

Для того чтобы низ печи нагревался в задней части кладки сделаны два канала (см. ряды 5-9 порядовки). Каналы делаются с помощью стальных пластин, которые плотно прилегают друг к другу. Пластины вставляют между кирпичами кладки. Пластину в 8-м ряду кладки изгибают и помещают между кирпичами боковой стенки печи. В верхней части печи делаются контрфорсы. Контрфорсы служат дополнительными аккумуляторами тепла на внутренней поверхности дымоходов. Контрфорсы делают в виде вертикальных ребер, идущих вдоль стенок печи. Обычно контрфорсы делают в четверть кирпича. Дымовые газы поступают из топки в дымоход, поднимаются вверх, отдавая при своем движении часть тепла стенкам печи, контрфорсам и своду печи.

При укладке стыки кирпичей одного ряда должны перекрываться кирпичами другого ряда, то есть необходимо соблюдать правило перевязки швов.

Топку делают из огнеупорного кирпича. Более подробно правила кладка топки описаны в записи «топка печи». Обязательным условием при кладке печи является обеспечение наполненности швов, в них не должно быть пустот. Толщина швов должна быть для обычного кирпича не более 5 мм, для тугоплавкого и огнеупорного — не более 3 мм.

Дверка топки состоит из рамки и самой дверки. В рамке, как правило, имеются отверстия. В эти отверстия вставляют проволоку или с помощью заклепок прикрепляют лапки из мягкой стальной полосы. Проволоку или лапки заделывают в швы кладки. Так как металл при нагревании расширяется, то перед установкой рамку обматывают асбестовым шнуром или тканью. Этот прием обеспечит сохранность кладки. Если вы не используете асбест, то обязательно между рамкой дверки и кирпичами оставляйте зазор шириной 3 — 4 мм. Для обеспечения прочности кладки над дверкой топки кладку в этом месте делают способом «в замок».

Дизайн и стиль

Существуют различные способы оформления кирпичных печей.

  • С помощью штукатурки можно оформить рельефные узоры, или просто создать аккуратную гладкую поверхность. Поверх штукатурки наносится краска или же декоративная штукатурка.
  • Покраска представляет собой самый простой вариант. В этом случае необходимо будет всего лишь покрасить печь 1-2 слоями очень стойкой краски.
  • Если требуется какое-то креативное и эффектное решение, то стоит обратиться к облицовке портала печи плиткой или камнем в последовательном или хаотичном порядке. В том случае, когда камин планируется закрытым, выбирается стеклянная облицовка, а украшением послужит сам кирпич. В целом облицевать печь можно натуральным камнем, майоликой, неглазурованной терракотой, клинкерной плиткой и керамогранитом.

Раздумывая над цветом для печи, рекомендуется основываться на дизайне интерьера. Например, стиль лофт подразумевает искусственно состаренный кирпич ручной формовки. Для классического интерьера в спокойных, легких тонах, как правило, используется светло-желтый кирпич. Благодаря современным материалам есть возможность выкрасить печь в любой свет.

Если есть желание оформить бревенчатую баню в русском деревенском стиле, то печь лучше всего собирать своими руками. Обычно она облицована изразцами или просто отштукатурена и окрашена в белый цвет. Необходимо также озаботиться подложкой, в качестве которой могут выступать стекломагнезитовые листы или гипсокартон.

Выбор оптимальной площади и расчет мощности конструкции

Приступая к расчету площади и мощности теплового агрегата, важно понимать: все цифры берутся приблизительно. Ориентироваться следует на стандартный показатель: 1 кв

м площади (теплообменник) обеспечивает около 10 кВт мощности. Помните о том, что остывая, банная печь «теряет» свою мощность весьма скоро, поэтому нужно всегда брать цифры с запасом. К примеру, теплообменник метровой площади по факту обеспечит лишь около 6-7 киловатт энергии. Вот из этого и нужно исходить при расчетах.

Чтобы получить тепловой агрегат оптимального размера и мощности, примите во внимание несколько моментов:

  • теплообменник забирает у печи тепло, поэтому слишком большая по размеру его конструкция может значительно снизить теплоотдачу печки (ориентируйтесь на показатель в 10% и не превышайте его);
  • тепловая «начинка» и выносной бак соединяются между собой трубами. Считается, что наиболее эффективной будет система подогрева с трубами протяженностью не более трех метров.

Совет. Чтобы обеспечить самотечность носителя тепла, монтируйте трубы с уклоном в сторону печи около 30 градусов.

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

  • с выносной ёмкостью или расположенной вверху;
  • с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

  1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
  2. Выкапывают котлован глубиной от 0,5 до одного метра.
  3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
  4. Дно котлована выравнивают и утрамбовывают.
  5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
  6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
  7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
  8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
  9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

  1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
  2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
  3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
  4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
  5. Завершая каждый ряд печи, проверяют значения величин углов.
  6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

  • Постоянно контролировать правила перевязки.
  • Толщина слоя раствора — около 10 мм.
  • Уплотнять швы печи для обеспечения герметичности.
  • Через каждые два ряда проверять уровнем горизонтали и вертикали.
  • Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
  • После кладки двух линий установить поддувало и продолжить сплошную кладку.
  • После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
  • Предусмотреть зольник (мобильный или стационарный).
  • Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
  • Необходимая глубина топки печи — 80 см.
  • Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Выбор материала: типы и размеры печного кирпича

Первым делом необходимо закупить главный строительный материал – кирпич. Если ваш бюджет ограничен, можете выбирать обычный керамический кирпич. Размеры у него стандартные – 25 х 12 х 65 мм. Но тут нужно учитывать один нюанс: чтобы материал без негативных последствий выдерживал сложные условия эксплуатации, обусловленные высокими температурами и влажностью, вам нужно будет обработать его специальными защитными составами. Отличный вариант – термостойкий лак для печи из кирпича.

Кирпич для печи

Более подходящее сырье для бани – огнеупорные шамотные кирпичи желто-соломенного цвета. Их изготавливают при высоких температурах посредством прессования и обжига, поэтому они максимально надежны. Как правило, изделия продают в трех размерных вариациях:

  • стандартные – 230 х 125 х 65 мм;
  • зауженные – 230 х 114 х 65 мм;
  • зауженные с уменьшенной толщиной – 230 х 114 х 40 мм.

Кирпичи обязательно должны быть без пустот, то есть полнотелые.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
