Стропильная система каркасного дома своими руками

Как рассчитать угол

Наклон ската применяется при расчетах элементов стропильной системы. Он определяется в градусах или процентах, поэтому нужно провести некоторые математические действия.

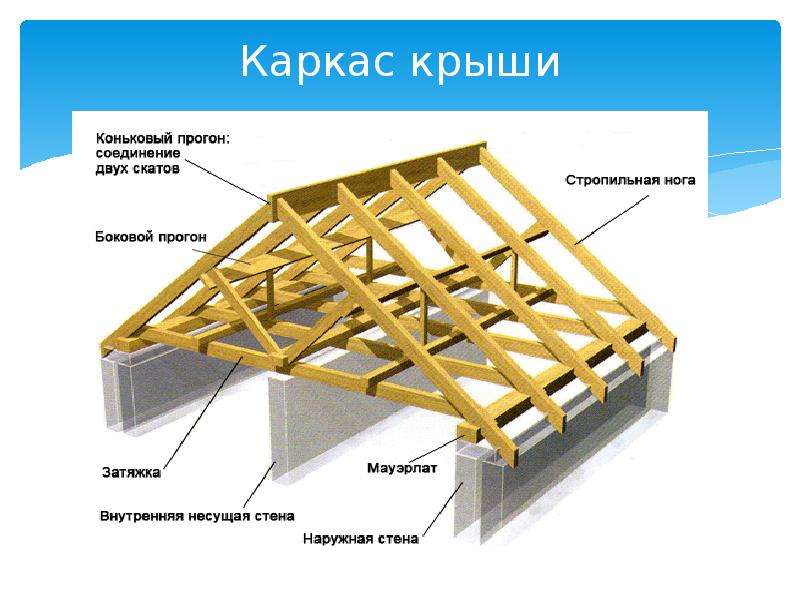

Двускатная крыша в разрезе представляет собой равнобедренный треугольник (если скаты одинаковые). Ее условно можно разделить на 2 прямоугольных треугольника. Одна из сторон Н — высота до уровня конька, другая L — половина пролета дома. Они измеряются по готовым стенам и фронтону. Требуется рассчитать длину стропила B, которую можно найти исходя из тригонометрических формул.

Тангенс угла ската относительно горизонтали:

tgα= H/L

По таблице Брадиса или помощью с инженерного калькулятора находим соответствующее значение угла в градусах. Например, высота крыши 3 м, ширина дома 9 м, половина пролета 9/2=4,5 м.

tgα=3/4,5=0,6667

Этому тангенсу соответствует угол 34°, то есть крыша имеет средний уклон. Можно использовать функцию косинуса и посчитать длину стропила как B= L / соs 34° = 4,5/0,829=5,42 м.

Также информация об угле наклона нужна, чтобы сориентироваться в кровельных материалах.

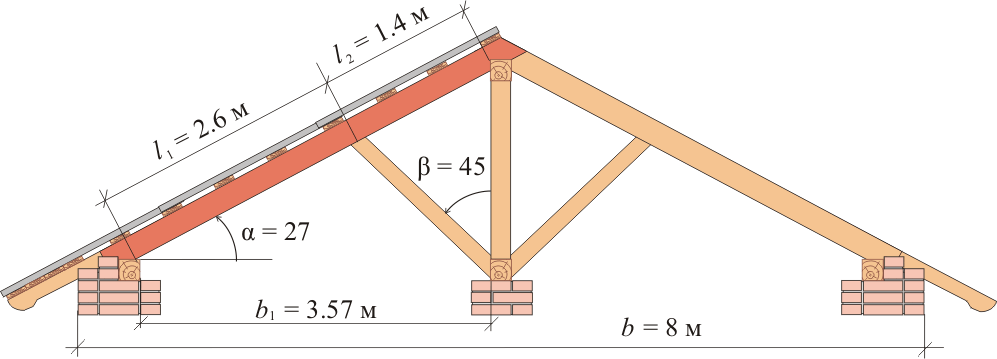

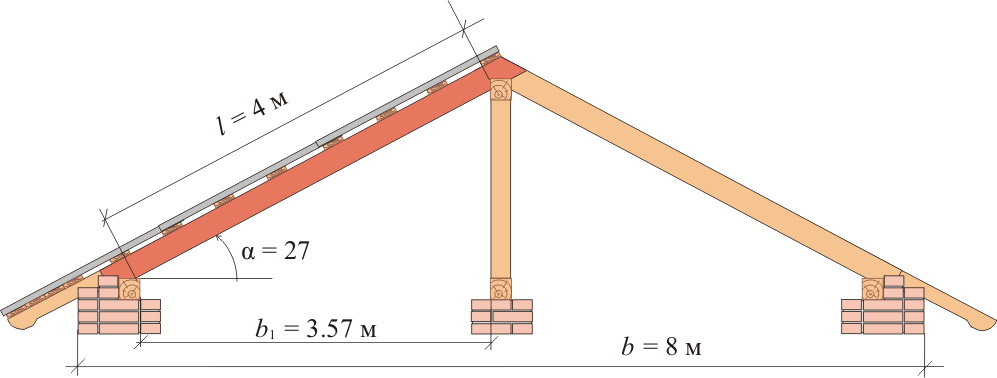

Для расчета длины стропил ( и проверки) можно воспользоваться вторым способом — теоремой Пифагора:

B²=H²+L²= 9+20,25=29,25, откуда B =√29,25=5,41 м — длина стропила (без свеса).

Чтобы исключить попадание осадков на стены, нужно добавить не менее 40 см для свеса. Получаем для своего здания минимальную длину стропил 5,81 м при угле наклона ската 34°. Для удобства можно принять B=6 м, чему соответствует стандартная доска.

Установка верхнего края стропил

Продумывая конструкцию стропильной системы, нужно обязательно иметь в виду ее общий вес и сложность монтажа. Если каркас в итоге получается не очень тяжелым, то его будет намного проще собрать на земле, а потом поднять на крышу самостоятельно или при помощи специального оборудования. Конструкцию, имеющую большой вес, будет гораздо целесообразнее собирать непосредственно на крыше.

Соединять верхние части стропил можно следующими способами:

1. Крепление встык. Данный метод крепления предполагает наличие надрезов на соединяемых краях стропил. Стропильные ноги соединяются в этих надрезах и фиксируются при помощи двух гвоздей. В дальнейшем соединение необходимо усилить пластиной.
2. Крепление внахлест. Такое соединение осуществляется посредством болтов или шпилек, которые затягиваются гайками и широкими шайбами. Стропила сходятся в одной точке и подводятся друг к другу краями, чтобы можно было выполнить их крепление.
3. Скользящее крепление. Данный способ крепления используется в деревянных домах. Дело в том, что здания из бревен или брусов дают усадку, а скользящий крепеж позволяет компенсировать ее без повреждений и перекосов стропильной системы. Стропила в верхней части устанавливаются с небольшим зазором и соединяются подвижным металлическим крепежом.
4. Крепеж к коньку. Если на здании уже смонтирован коньковый прогон, то собирать цельный каркас не нужно – процесс монтажа стропил в данном случае сводится к их поочередному креплению к коньку. Коньковый брус должен располагаться горизонтально, чтобы имеющиеся нагрузки распределялись равномерно.

Особенности и формы кровли

Каркасная крыша может быть установлена только с пролетами не длиннее 1220 см, при этом разрыв от одной фермы до другой составляет максимум 0,6 м. Размеры фрагментов каркаса определяются расстояниями пролетов и расчетной снеговой нагрузкой. Стропила могут быть как свободно устанавливаемые, так и принимающие нагрузку от чердачных элементов. В случае с кровлей ломаной формы удается обеспечить достаточную для жилой мансарды высоту потолка, а смотреться она будет лучше всего на квадратном строении.

Многощипцовая крыша считается наиболее сложной и едва ли доступной вариацией для самодеятельных строителей. Сбалансированная стропильная система эффективно выдерживает даже очень высокие нагрузки, имея при этом отличную «внешность». Поскольку скат крутой, риск задержки снега будет минимален. Но при этом придется очень тщательно рассчитывать все элементы конструкции, а в процессе работы появится немало отходов. Кроме того, ендова должна будет пережить воздействие значительного количества снега.

С наслонными стропилами

В двускатных крышах с наслонными стропилами, концами они опираются на стены, а средней частью опираются на несущие стены или колонны. Некоторые схемы распирают стены, некоторые нет. В любом случае наличие мауэрлата обязательно.

Простейший вариант наслонных стропил

Безраспорные схемы и узлы врубок

Дома, сложенные из бревен или бруса плохо реагируют на распорные нагрузки. Для них они критичны: стена может развалиться. Для деревянных домов стропильная система двухскатной крыши должна быть безраспорной. О видах таких систем поговорим подробнее.

Простейшая безраспорная схема стропильной системы приведена на фото ниже. В ней стропильная нога упирается в мауэрлат. В таком варианте она работает на изгиб, не распирая стену.

Простая безраспорная система двускатной крыши с наслонными стропилами

Обратите внимание на варианты крепления стропильных ног к мауэрлату. В первом, площадку опирания обычно скашивают, ее длина при этом — не более сечения балки

Глубина врубки — не более 0,25 ее высоты.

Верх стропильных ног укладывается на коньковый брус, не скрепляя его с противоположным стропилом. Получаются по строению две односкатные крыши, которые в верхней части примыкают (но не соединяются) одна с другой.

Такую схему без наличия опыта делать не рекомендуется: при малейшей неточности выполнения появляются распорные силы и конструкция становится нестабильной.

Намного проще в сборке вариант со скрепленными в коньковой части стропильными ногами. Они практически никогда не дают распора на стены.

Вариант крепления стропил без распора на стены

Для работы этой схемы стропильные ноги внизу крепятся при помощи подвижного соединения. Для закрепления стропильной ноги к мауэрлату сверху забивается один гвоздь или снизу ставится гибкая стальная пластина. Варианты крепления стропильных ног к коньковому прогону смотрите на фото.

Если кровельный материал планируется использовать тяжелый, необходимо увеличить несущую способность. Достигается это увеличением сечения элементов стропильной системы и усилением конькового узла. Он приведен на фото ниже.

Усиление конькового узла под тяжелый кровельный материал или при значительных снеговых нагрузках

Все приведенные выше схемы двускатных крыш стабильны при наличии равномерных нагрузок. Но на практике такого практически не бывает. Предотвратить сползание крыши в сторону большей нагрузки можно двумя способами: установкой на высоте около 2 метров схватки или подкосами.

Варианты стропильных систем со схватками

Установка схваток повышает надежность конструкции. Чтобы она нормально работала, в местах ее пересечения со стоками крепить нужно к ним гвоздями. Сечение бруса для схватки используют такое же, как и для стропил.

Схемы стропильных систем двускатных крыш со схватками

К стропильным ногам крепятся ботами или гвоздями. Могут устанавливаться с одной или двух сторон. Узел крепления схватки к стропилам и коньковому прогону смотрите на рисунке ниже.

Крепление схватки к стропильным ногам и коньковому брусу

Чтобы система была жесткой и не «поползла» даже при аварийных нагрузках достаточно в таком варианте обеспечить жесткое крепление конькового бруса. При отсутствии возможности его смещения в горизонтали, крыша выдержит даже значительные нагрузки.

Монтаж кровельного покрытия и теплоизоляции

Перед окончанием монтажа кровли провожу её утепление. Теплоизоляционный пирог кровли состоит из трёх основных элементов:

• паробарьер;
• утепляющий материал;
• гидрозащита.

Паробарьерная пленка, в качестве коотрой может быть плотный полиэтилен, устанавливается со стороны помещения, чтобы избежать попадания влаги в теплоизолятор. Крепится непосредственно на смонтированную нижнюю обрешетку.

В качестве утеплителя применяется каменная вата, но может использоваться и рулонный материал. Это оправдывает тот момент, что утеплитель с обеих сторон закрыт обрешеткой и по нему ходить никто не будет. Так как при односкатной кровле чердачное помещение не устраивается, можно использовать в качестве утеплителя листы пенополистирола.

Закрывает утепляющую конструкцию – гидробарьер, который предотвращает попаданию влаги из вне, но выводит внутреннюю влагу утеплителя наружу.

После формирования утепляющего пирога выполняется монтаж кровельного покрытия. В зависимости от его типа устанавливается соответствующая обрешетка. Листовой материал крепится на дощатую обрешетку с прозором. Рулонный и битумный на сплошной настил из ОСП, фанеры или цементно-стружечных плит.

Окончив монтаж кровельного покрытия, устанавливаю планки примыкания, ветровые планки, монтирую систему водостока.

Шаг 6: Утепление

Утепление каркасного дома проводят по схеме:

1. Монтируют пароизоляционную пленку по внутреннему контуру стен. Она защитит теплоизоляцию от водяных паров, которые проникают из теплого в помещения и конденсируются в толще материала. Места примыкания проклеивают бутилкаучуковой лентой, фиксируют к каркасу степлером.
2. Чтобы соединить 2 полотна пленки, к краю приклеивают двусторонний скотч. Накладывают пароизоляцию с нахлестом 100 мм и плотно прижимают.

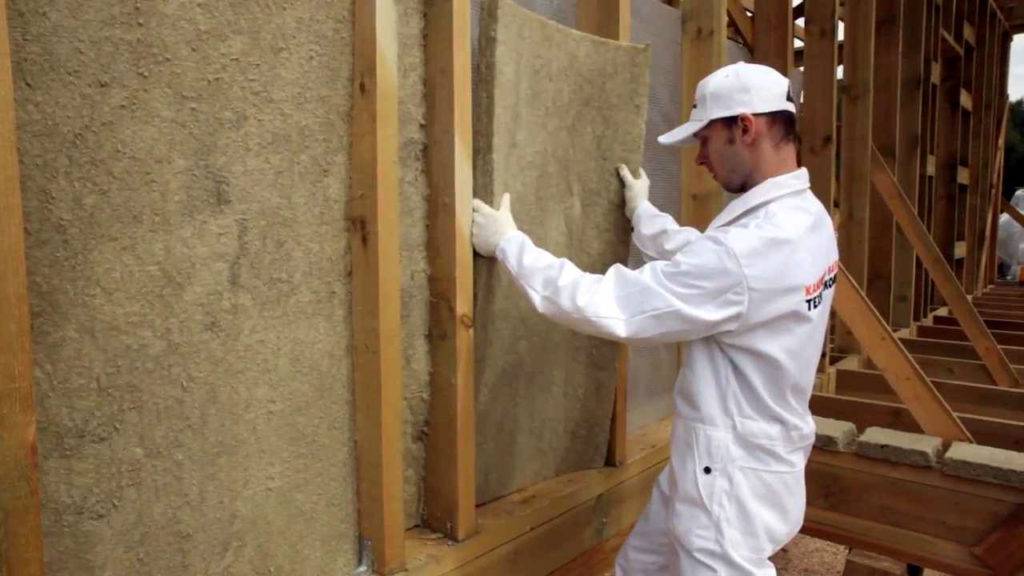

3. Плиты теплоизолятора, как правило, минеральной ваты, раскраивают по размерам секций каркаса. Ширина материала должна быть на 10-20 мм больше, чем расстояние между стойками. Режут утеплитель ножом или пилой с мелкими зубьями.
4. Устанавливают плиты между элементами каркаса в 2 слоя со смещением не менее, чем на 150 мм. Общая толщина утеплителя — 200 мм.
5. Укладывают гидроветрозащитную мембрану с наружной стороны, чтобы уберечь теплоизоляцию от выдувания и намокания. Крепят к стойкам степлером.
6. Стыки проклеивают двусторонним скотчем.

Теперь можно приступать к отделочным работам. Если застройщик планирует построить каркасный дом, пошаговая инструкция поможет разобраться с принципами и нюансами его возведения.

Каркасный дом своими руками: пошаговая инструкция с фото

В любом случае работать удобнее, когда готов нижний уровень. Не нужно каждый раз, чтобы вбить гвоздь, пользоваться лестницами или стремянками, поэтому после укладки нижней обвязки (лежня), как правило, монтируется черновой настил или полы. Пиломатериалы, которые будут расположены вблизи земли, обязательно пропитываются антисептиками для предупреждения гнили.

Укладка нижней обвязки

Предварительно поверхность фундамента покрывается отсечной гидроизоляцией — слоем горячего битума и 2 рядами рубероида или гидроизола. Эта мера предотвратит подсос капиллярной влаги из бетона.

В качестве нижней обвязки используется брус сечением 100х150 мм или 2 доски 50х150 мм. Предварительно их нужно обработать антисептиками и подготовить отверстия в местах установки шпилек.

Шпильки рекомендуется заранее замуровать в фундаменте, закрепив нижним концом к арматурному каркасу. Если этого не сделано сразу, можно вкрутить в затвердевший бетон анкер-дюбели с резьбой под гайку. Длина крепежа — 150-200 мм, диаметр 12-16 мм, глубина погружения в фундамент не менее 100 мм. Шаг установки шпилек или анкеров — не более 2400 мм.

Монтаж шпилек — ответственная операция. Они должны быть строго вертикальны, отклонения допускаются минимальные. Начинают установку с углов, затем натягивается причалка (шнур), а по ней уже крепятся остальные анкеры. Чтобы не забрызгать резьбу при бетонировании, на нее накручиваются бумага, пленка или аналогичные материалы.

Для разметки отверстий на нижней обвязке рекомендуется положить доску или брус сверху на фундамент прямо поверх шпилек и легко ударить по дереву молотком. На обратной стороне останутся отпечатки, по которым уже можно точно провести сверление. Обвязку нужно выставить строго горизонтально и затянуть гайки.

В углах брусья стыкуются в «лапу», по длине косым или прямым замком с дополнительным усилением накладкой. При установке обвязки на свайный фундамент соединение должно располагаться точно над опорой.

Монтаж лаг

Лаги — это горизонтальные прогоны, которые служат основанием для укладки настила для пола, а также нижней обшивки и утеплителя. Они изготавливаются из досок 50х150-80х220 мм, поставленных на ребро, двутавровых или составных балок. Сечение подбирается исходя из расстояния между опорами. Чем оно больше, тем мощнее должны быть балки.

Лаги крепятся способами:

• металлическими уголками или кронштейнами встык к лежню;

с опиранием на нижнюю обвязку, с наружной стороны торцы закрываются фасадной доской.

Стыкуются лаги только на прогонах. К лежню прибиваются косо с помощью гвоздей, а к фасадной доске прикручиваются 2-3 саморезами.

Если пролет более 2,5 м, между балками устанавливаются распорки для жесткости и предупреждения прогибов. Они крепятся прибитыми наискось гвоздями к лагам.

Устройство пола

По готовому основанию укладывается настил из досок, цементно-стружечных, древесно-струженых или гипсоволокнистых водостойких плит, влагостойкой фанеры. Толщина определяется перекрываемым пролетом:

• 400 мм — 30 мм ГВЛ и 16 мм остальные материалы;
• 500 мм — фанера, ЦСП 16 мм, ДСП, пиломатериалы 19 мм, ГВЛ 36 мм;
• 600 мм — фанера 18 мм, ЦСП 26 мм, ДСП 19 мм, доски 36 мм.

На участках, где возможно замачивание пола в процессе эксплуатации (ванные, санузлы, кухни и т.д.), проводится гидрофобизирующая обработка поверхности и краев древесных материалов.

На этом этапе можно провести утепление, поскольку каркас перегородок в последующем крепится к черному полу и демонтаж верхнего покрытия будет затруднен.

В качестве теплоизоляции используются:

• засыпные материалы — керамзит, вермикулит, перлит и т.д.;
• волокнистые — базальтовая вата, стекловата и т.д.;
• полимерные вспененные — экструдированный пенополистирол, пенопласт, поролон;
• напыляемые — полиуретан, эковата.

На лаги в нижней части прибиваются черепные бруски, на них крепятся листы ОСП, влагостойкой фанеры. Это основание для укладки теплоизоляции.

Дальнейшая последовательность зависит от вида материала:

• Наиболее капризна минвата. Ее нужно защитить от попадания воды и пара, поэтому и снизу, и сверху укладываются парогидроизоляционные мембраны.
• Пенополистирол не боится влажности, но очень любим мышами. В местах, где возможно их проникновение, стоит положить металлические сетки с мелкой ячейкой — 5-8 мм.

Засыпные чаще используются в полах по грунту. Толщина засыпки — не менее 20 см.
Напыляемые виды наносятся профессиональным оборудованием. Создается достаточно высокое давление, поэтому нижняя обшивка должна быть очень прочной.

После укладки теплоизоляции монтируется черновое напольное покрытие. Оно служит горизонтальным основанием для подготовки конструкций, а также дальнейшего монтажа перегородок.

Правильный расчет стропил

Перед тем, как поставить стропила, нужно еще на этапе проектирования конструкции определить два параметра:

• Толщина стропильных ног;
• Шаг установки стропил.

В первую очередь стоит рассчитать шаг установки стропил – расстояние между отдельными ногами. Минимально допустимый шаг стропил составляет 60 см, а максимальное значение может превышать 1 м.

Чтобы упростить себе задачу, можно воспользоваться следующими данными:

1. Длина стропил – 3 м. При сечении 8х10 см оптимальный шаг стропил составляет 120 см, а для брусков сечением 9х10 см шаг стоит увеличить до 180 см.
2. Длина стропил – 4 м. Сечение 8х16 см – шаг 100 см, 8х18 – шаг 140 см, 9х18 – шаг равен 180 см.
3. Длина стропил – 6 м. Если используются брусы сечением 8х20 см, то шаг между ними должен составлять 100 см, а для брусов сечением 10х20 см лучше всего подойдет шаг в 140 см.

Описанная выше технология расчетов не является универсальной – например, она не учитывает особенности выбранного кровельного покрытия и теплоизоляционного материала. При использовании плитных или рулонных утеплителей шаг стропил стоит подогнать под стандартные габариты материала. Для материалов на основе минеральной ваты нужно уменьшить расстояние между стропилами на 1-1,5 см – такие материалы держатся между стропилами за счет распирающей силы.

Особенности крепления мауэрлата

Крепление опорного бруса – мауэрлата – к стене производится различными способами. Рассмотрим эти варианты:

Первый способ

Самый надежный вариант, который применяют при строительстве крыш с большой (обычно – более 250 квадратных метров) площадью, заключается в следующем.

При возведении стен, на которых предстоит крепить мауэрлат, сверху заливается бетонная балка, хотя чаще, конечно устраивают сплошной пояс из бетона по периметру здания, так называемый армопояс. При этом в него вмуровывают шпильки, сечением не менее 12 мм. Делается это таким образом, чтобы при креплении мауэрлата шпильки проходили через его ось, а от края бруса до края армопояса (балки) оставалось не менее 5 сантиметров.

Что касается промежутков – я рекомендую размещать шпильки не реже, чем через каждые два метра, но с таким расчетом, чтобы оба края каждой части бруса мауэрлата были закреплены. Рассчитать высоту шпильки нужно с учетом 3 см для закручивания гайки.

Несколько дешевле получается, если вместо шпилек вмуровать куски арматуры, а к ним приварить короткие болты, предварительно обрезав головки. При этом нужно следить, чтобы резьбы хватило для притягивания мауэрлата к стене.

Можно и не вмуровывать предварительно шпильки: в таком случае я использую анкера – но этот способ дорогостоящий.

Второй способ

Он очень похож на первый – только шпильки вмуровывают прямо в стену, во время кладки.  В таком случае шпильки должны быть более длинные, и вмуровывают их поглубже.

Такое крепление не столь надежно, как в первом случае, но вполне достаточно для , площадью менее 250 квадратных метров.

Третий способ

Самый простой способ – крепление мауэрлата предварительно уложенной в кладку катанкой – толстой мягкой, не сталистой, проволокой. Для этого в процессе кладки, за несколько рядов до ее окончания, между рядов укладывают среднюю часть куска проволоки, чтобы с обеих сторон кладки равномерно выглядывали ее концы такой длины, которой достаточно для обвязки мауэрлата.

Обратите внимание

Чтобы проволоку не было видно с наружной стороны стены (в случае, если оштукатуривание ее поверхности не предусматривается), наружный ее конец нужно также спрятать в кладке, вертикально пропуская его между кирпичами через растворный шов.

Этот метод широко распространен в практике строительства и вполне надежен, особенно, если строение не значительных размеров.

Не стоит забывать и о гидроизоляционном слое под мауэрлат – иначе срок его эксплуатации резко сократится. Я обычно использую двухслойную полосу рубероида, хотя, при желании можно уложить и более дорогостоящий материал.

При строительстве стропильной системы кровли деревянного дома в качестве мауэрлата используют верхний венец рубленого дома, домов из бруса  или обвязку каркасного дома. Хотя в некоторых случаях и укладывают мауэрлат отдельно – тогда я закрепляю его со вторым от верха венцом при помощи металлических заершенных скоб или хомутами из катанки.

Особенности стропильных конструкций и их типы ↑

Классический подход к обустройству кровель жилых строений предполагает использование симметричных прямых скатов с углом наклона порядка 45°. Такая конструкция, называемая ещё щипцовой, достаточно надёжна с точки зрения нагрузочной способности.

Известно несколько типов двускатных кровель, выбор которых определяется их функциональным назначением. Так, в ситуации, когда вы планируете иметь под кровлей не просто чердак, а обитаемую мансарду – удобнее всего воспользоваться вариантом кровли с переменным углом наклона.

В этом случае верхняя половина ската делается пологой, а нижняя его часть монтируется с резким уклоном вниз.

Обратите внимание
Устройство двухскатной мансардной крыши предполагает подготовку более сложной стропильной системы, которая требует отдельного расчёта на допустимые нагрузки.

В отдельных случаях за основу берётся ассиметричная конструкция, отличающаяся от обычной кровли тем, что её конек смещён относительно центра. Такой вариант выбирается, когда этого требуют конструктивные особенности самого здания или же с расчётом на оригинальность постройки.

Ещё одна достаточно распространённая схема устройства двускатной крыши предполагает применение полувальмового типа стропильной системы. Данный вариант отличается от уже рассмотренного классического исполнения наличием характерных для него скошенных участков, располагающихся непосредственно над фронтонами.

Расчёт стропил и потребности в материале ↑

Стропильная конструкция должна рассчитываться, исходя из допустимых нагрузок, определяемых с учётом тех же факторов, что и при определении угла наклона скатов (к ним можно добавить вес перемещающегося по кровле человека).

При устройстве двухскатных стропильных крыш оказываемое кровлей давление должно равномерно распределяться на элементы опорной конструкции, передающей нагрузку через стены на фундаментное основание.

Величина этого давления во многом зависит от угла наклона кровельных скатов, который также определяет выбор материала защитного покрытия (чем положе скат – тем большие нагрузки должны выдерживать стропила). При применении типовой схемы опорного каркаса под кровлю за основу берётся равнобедренный треугольник.

Простота такой конструкции заметно облегчает вычисления геометрических размеров основных её элементов. Так, требуемая длина стропильной ноги определяется по школьной формуле, в которую подставляются высота и ширина кровли (с небольшим запасом на длину свеса).

Устройство стропильной системы двухскатной крыши мансардного типа потребует более сложных и точных расчётов, учитывающих характерный излом линии ската. Закладываемое в проект количество стропил выбирается в зависимости от длины сооружения, а также в значительной мере зависит от вида используемого кровельного материала. Для типового защитного покрытия шаг размещения стропильных ног составляет порядка 1,2-1,5 метра.

Приняв за исходные данные размер стропил и длину крыши (с учётом запаса на свесы), вы сможете рассчитать общую площадь поверхности кровли путём простого перемножения этих показателей. Разделив полученное значение на площадь одного листа, можно получить требуемое количество листового материала.

При расчете потребности в строительной древесине (пиломатериалах) необходимо также принимать во внимание следующие элементы опорной конструкции:

•  мауэрлат и конёк;
•  опорные стойки и дополнительные прогоны;
•  ригели и специальные подкосы.

Дополнительная информация
При расчёте количества древесного материала необходимо также учитывать устройство фронтона двухскатной крыши и специальной обрешётки под покрытие.

Конструкция обрешётки выбирается, исходя из вида кровельного материала; она может быть либо сплошной, либо разреженной, то есть набиваемой с определённым шагом.

При обустройстве кровель полувальмового типа также должен учитываться расход древесного и кровельного материалов, требуемых для изготовления самих вальм (срезанных треугольных скатов над фронтонами).

Материал для каркаса крыши

Как правило, стропильную систему выполняют из дерева. Рекомендуется подбирать материал из хвойных пород. Древесина должна быть просушенной и ошкуренной, без гнили, червоточины и сучков. Например, из-за сучков могут возникнуть трещины, которые приведут к обвалу кровельной конструкции. Все необходимые для строительства заготовки из древесины обязательно обрабатываются антисептиками и антипиренами, защищающими их от возгорания, гниения и разрушения мелкими вредителями.

Шаг № 7 Стропильная система каркасного дома

Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.

Сечение стропил выбирается с учетом следующих параметров:

• Длины стропильных ног и шага их установки
• Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
• Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
• Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Для начала надо изготовить шаблон стропильных ног. Делается это так:

Крепление стропильных ног к коньку

• Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
• Шаблон поднимают наверх и устанавливают края досок на мауерлаты
• Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
• Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауерлатам
• Все расчеты должны быть сняты с максимальной точностью

Стропильная система (Лари Хон)

После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.

Крепление стропил к мауэрлату

Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.

Чертеж стропильной фермы

Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.

Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.

После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.

После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.

Готовый силовой каркас дома с крышей

На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.

Варианты сборки

Возводить мансардную крышу можно двумя методами:

1. Собрать отдельные части конструкции на земле, затем поднять их в готовом виде наверх и там на месте соединить друг с другом. При такой технологии первыми выставляются крайние конструкции (фронтоны). Наверху они фиксируются длинными брусками.

   Затем в отверстия, сделанные в мауэрлате, вставляются остальные части системы и тщательно закрепляются. Если нужно установить элементы в вертикальном положении или под нужным углом, то можно использовать временные распорки. В последнюю очередь монтируются боковые балки.

2. Собирать все детали конструкции пошагово наверху. Этот способ монтажа более удобен, если возводимая крыша очень большая по размерам и в готовом виде её нужно поднимать наверх только с помощью спецтехники.

   Для начала фиксируются балки перекрытия, к которым крепятся вертикальные стойки, затяжки, временные распорки. Затем устанавливаются стропильные ноги, затяжки и укосины. При такой технологии действует тот же принцип, что и в прошлом методе: сначала фиксируются крайние элементы, а потом остальные.

Материал для кровли

Выбор укрывного материала зависит от многих факторов, но главным критерием является угол уклона скатов крыши. От этого зависит насколько долго прослужит крыша, сохранит ли свои свойства, останется ли безопасной во время эксплуатации. В зависимости от вида укрывного материала соблюдается следующий угол наклона: профнастил применяют на кровлях с углом от 10 градусов, шифер подойдет для крыш с уклоном 12 – 60 градусов, черепица – 18 – 60 градусов, а для металочерепице – от 15 градусов.

Стоит отметить, что самым выгодным является уклон в 30-45 градусов. Такой угол наклона увеличивает срок службы, снижает нагрузку на каркас крыши, такие крыши считают безопасными и эстетически привлекательными.

Угол наклона крыши в 30-45 градусов снижает нагрузку на каркас крышиИсточник kryshikrovli.ru

При выборе укрывного материала следует придерживаться ряда рекомендаций:

1. Материал должен соответствовать виду кровли.
2. Срок эксплуатации материала и самой стропильной системы каркасной крыши должны максимально совпадать.
3. Материал подбирают, учитывая желаемый эстетический вид и бюджет.
4. Материал для кровли должен совпадать с климатическими особенностями вашего региона.

Несмотря на большое разнообразие кровельных материалов мастера советуют выбирать гибкую черепицу либо металочерепицу. Эти материалы имеют ряд преимуществ:

• небольшой вес материала;
• устойчивость к внешним факторам;
• легкость укладки и последующего обслуживания;
• долговечность.

Схема устройства кровли

Конструкция стропильной системы односкатной крыши состоит из ряда несущих опор — стропильных ног (стропил). Они принимают на себя нагрузку от кровельного покрытия, а также от снежных масс в зимнее время.

Это основные элементы, но есть ряд вспомогательных:

• мауэрлат (горизонтальная брусовая обвязка, принимающая нагрузку от стропил и распределяющая ее равномерно по периметру наружных стен);
• стойки (вертикальные брусовые элементы, обеспечивающие поддержку стропил при большом расстоянии между стенами);
• подкосы (наклонные подпорки, усиливающие стропила);
• лежень (горизонтальный брус, укладываемый вдоль крыши и служащий опорным элементом для стоек).

Существуют металлические стропильные элементы, но они наиболее востребованы для промышленных сооружений и для односкатных крыш применяются не часто.

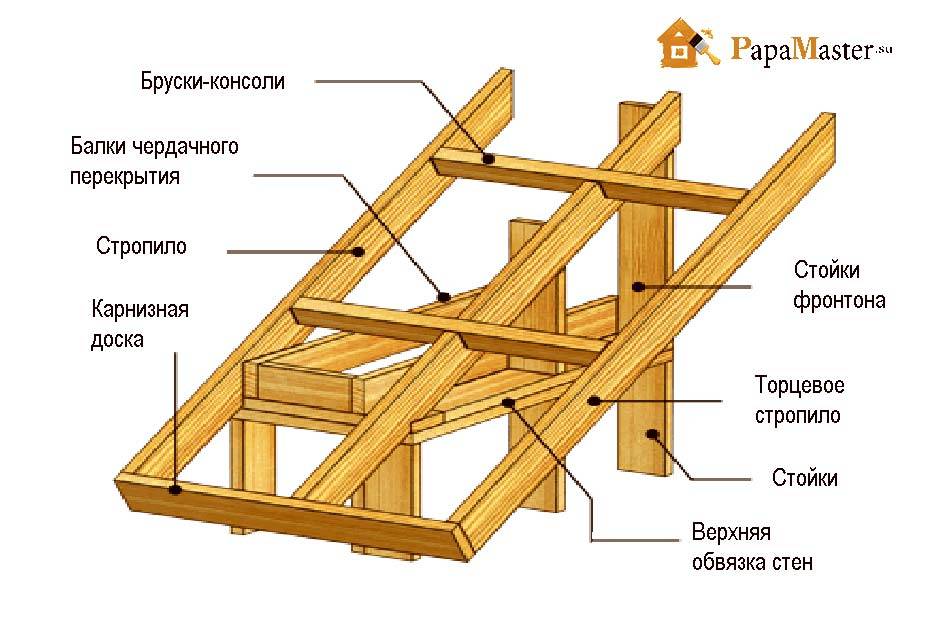

Чертеж устройства стропильной системы односкатной крыши на фото:
