Канализация своими руками: схемы и процесс монтажа в частном доме

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

• Грунтовое основание в виде ложа.
• Слой песка или ПГС толщиной около 5 см.
• Бетон около 7 см.
• Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

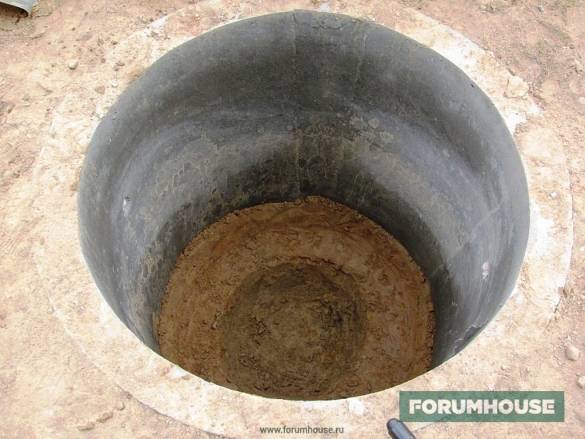

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап – засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Проекты и схемы

Строительство ливневой канализации является одним из самых важных элементов, учитываемых при проектировании застроечных работ на промышленных территориях и крупных населённых пунктах. А вот лицам, проживающим в частных домах, приходится заботиться о строительстве сточной канализации самостоятельно.

Они могут обратиться или к профессиональным специалистам, или выполнить сооружение подобной конструкции своими руками. Никаких принципиальных сложностей в такой работе нет, особенно, если в населённом пункте по месту прокладки уже имеется канализация, и нужно лишь установить ливнёвку в частном доме, а затем подключить её к ней.

В некоторых случаях прокладка системы канализации сводится к рытью водосточной канавы или установке специальной глубокой ёмкости под водосточными трубами. В том случае, если в районе с угрозой паводков нет канализации, то придётся своими руками рыть траншеи с целью создания канализации смешанного либо закрытого типа. Но в любом случае перед проведением данного вида работ придётся выполнять большое количество расчётов, и много подготовительных работ различного рода.

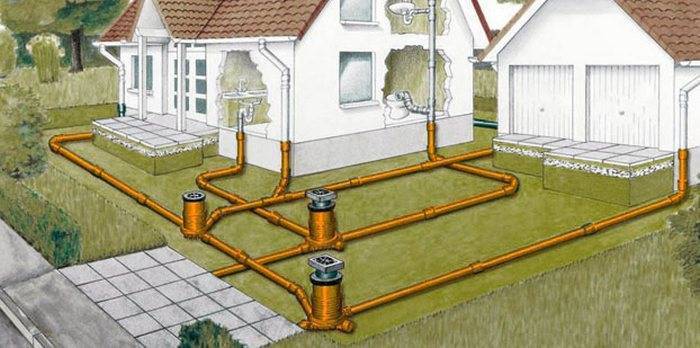

Посмотрев на фото № 7, вы сможете увидеть, как и в какой последовательности осуществляется процедура сборки ливнёвки.

Фото № 7

Проект ливневой канализации всегда составляется в соответствии с нормативными актами СНиП под названием «Канализация. Наружные сети и сооружения». Но перед тем, как следовать СНиП, следует составить такой перечень рабочей документации:

• План системы канализации;
• Схемы, необходимые для работы и общие сведения;
• Ведомость с информацией об объёмах проводимых работ;
• Данные о сетевом профиле, представленном в продольном разрезе.

Проект канализации и расчёты проводятся в соответствии со следующими параметрами:

• Архитектурной специфики сооружений;
• Особенностей прилегающей территории (геологических или ландшафтных);
• Уровня осадков, представленного по усреднённым статистическим данным;
• Показатели площади стоков;
• Места размещения коммуникаций инженерного характера.

Прежде, чем начинать прокладку канализации, следует подумать над составлением проекта данной конструкции. Для сооружения системы потребуется узнать сведения об усреднённом количестве осадков в выбранной местности, о типе почвы и глубине залегания грунтовых вод. Обнаружить все эти данные можно в строительных учебниках, а также у представителей местной администрации, работающих в отделе строительства и архитектуры.

Занимаясь расчётами ливневой канализации и составляя её проект, следует учитывать не только особенности рельефа местности, но и определить, куда будут уходить сточные воды:

1. В водоёмы искусственного или природного типа;
2. В коллектор, оборудованный специальным дренажным колодцем;
3. В систему канализации централизованного типа;
4. В расположенные неподалёку канавы или овраги;
5. В колодцы-септики, оборудованные полями фильтрации.

Выбор в пользу того или иного проекта прокладки канализации будет зависеть от финансовых возможностей владельца частного дома и условий выбранной местности. Кроме того, что нужно выбрать место сброса сточной воды, следует подумать также и над тем, каким именно образом вода от осадков или растаявших снегов будет проводиться от места её сбора к месту сбросов.

Чаще всего канализация для сточных (талых или дождевых) вод обустраивается при помощи труб, прокладка которых в грунте осуществляется под уклоном определённого размера. Однако если уклон ливневой канализации технически невозможно выполнить, то для отвода сточных вод обязательно стоит предусмотреть наличие системы насосов.

При проектировании ливневой канализации также берётся во внимание количество воды, которую придётся собирать. Этот параметр зависит от следующих факторов:

• Площади построек, с которых осуществляется отвод воды;
• Среднего количества осадков, выпадающих в данной местности на протяжении одного года.

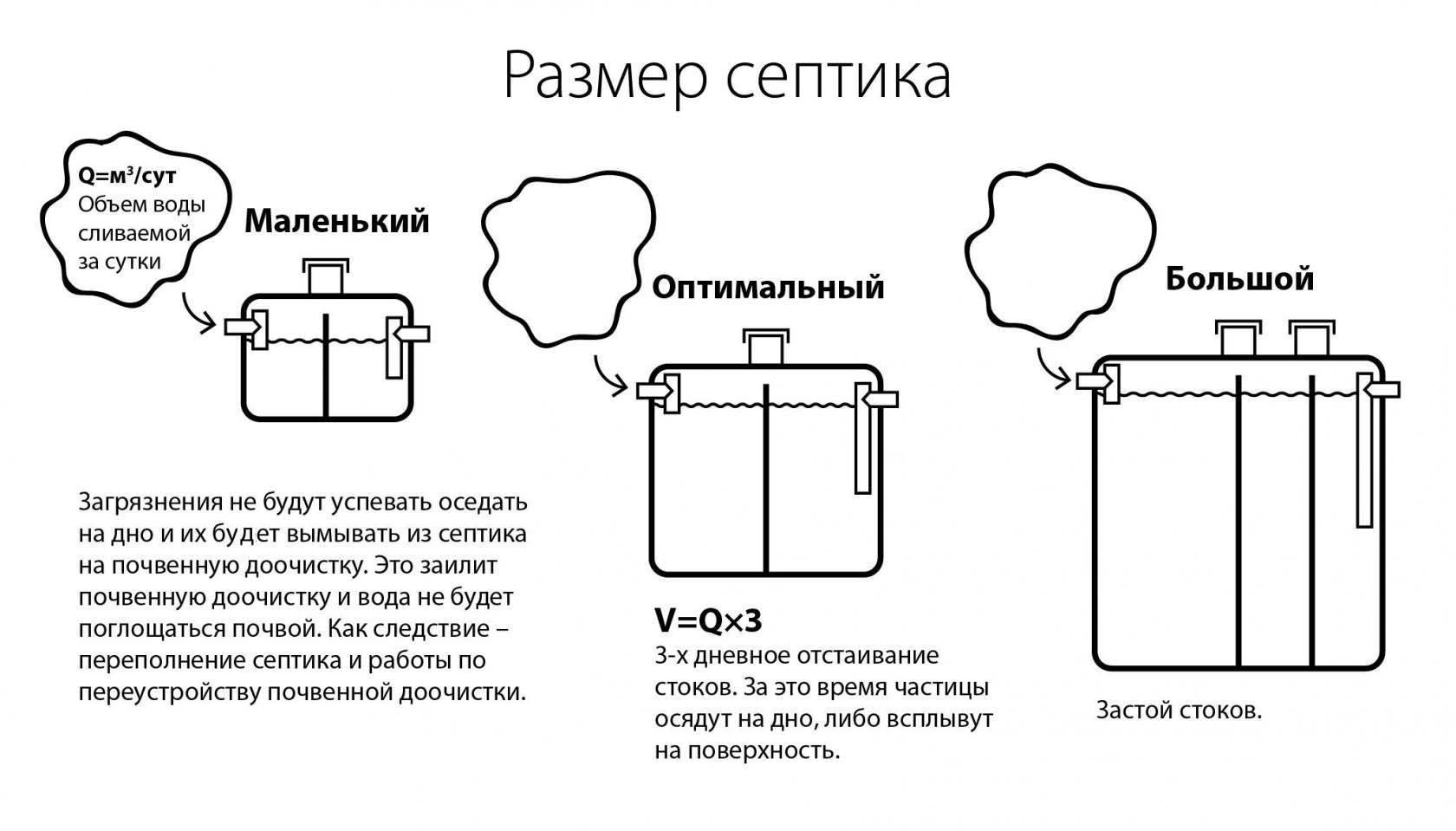

Вычисление объема септика

Требуемая вместимость простого автономного 2-х камерного сборника сточных вод высчитывается следующим образом:

Vсептика=0,2×Кж×3×1,2, где:

• Vсептика – объем септика, л;
• Кж – количество жильцов в доме, чел;
• 0,2 – среднее суточное водопотребления на 1 человека (200 л или 0,2 м3);
• 3 – коэффициент, определяющий то, что септик должен вмещать трехдневный канализационный сток от всех жильцов;
• 1,2 – поправочный коэффициент, применяемый для увеличения вместительности септика на 20%, которые занимает выпадающий на дно твердый осадок.

Пример расчета:

Для семьи состоящей из трех человек объем септика составляет Vсептика =0,2×3×3×1,2=2,16 м.куб

Какую трубу выбрать

Чтобы дренажная система прослужила долго, а поставленную задачу решала эффективно, необходимо выяснить, какой грунт преобладает на участке: песчаный, глинистый, щебеночный, суглинистый (смешанный). Определившись с грунтом, можно выбирать трубы.

Для песчаного грунта нужно сделать дренаж с трубами, оснащенными фильтром из нетканого полотна. Для щебенчатого фильтр не понадобится. Если почва глинистая, можно обойтись без фильтра, но необходимо вокруг трубы просыпать щебень. Трубы, снабженные фильтрами из геоткани, подойдут для суглинка.

При укладке дренажа используют конструкции из различных материалов. Это пластик, асбестоцемент, керамика и гончарные аналоги. Но сейчас предпочтение отдают пластиковым аналогам из разнообразных производных:

• полиэтилен низкого давления (ПНД);
• полипропилен (ПП);
• поливинилхлорид (ПВХ);
• полиэтилен высокой плотности (НДПЕ).

В зависимости от количества грунтовых вод определяют диаметр труб.

Что такое система ливневой канализации частного дома и какой она бывает

В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

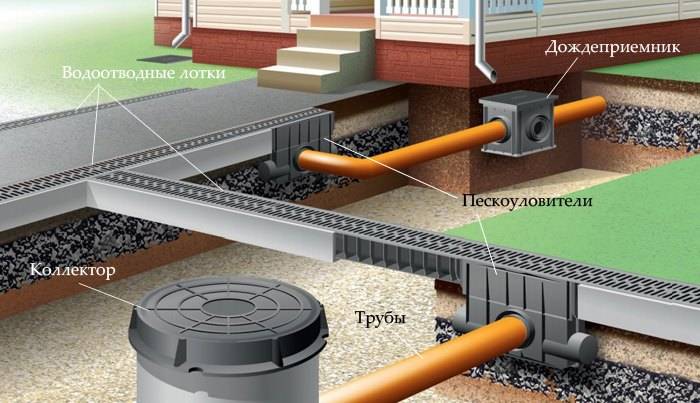

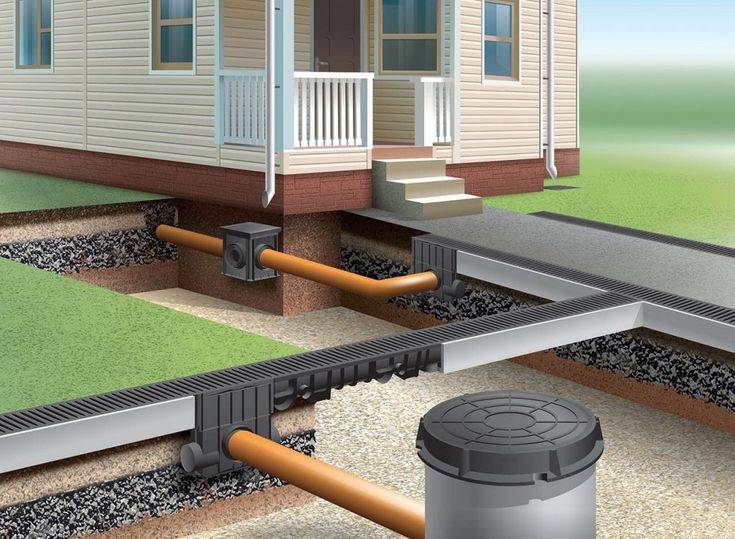

Устройство ливневой канализации

Состав системы такой:

• Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.
• Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.

• Система хранения, перераспределения или сброса осадков.

Куда девать воду

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Пример сброса дождевой воды на грунт

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

• Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но  требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.

• Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.

• Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

Ливневка своими руками

Монтаж

Водоотводные желоба устанавливаются на крышу. При помощи специальных кронштейнов

Обратите внимание, что лоток должен заходить под кровлю всего на 1/3 иначе вода с крыши в него не попадет.

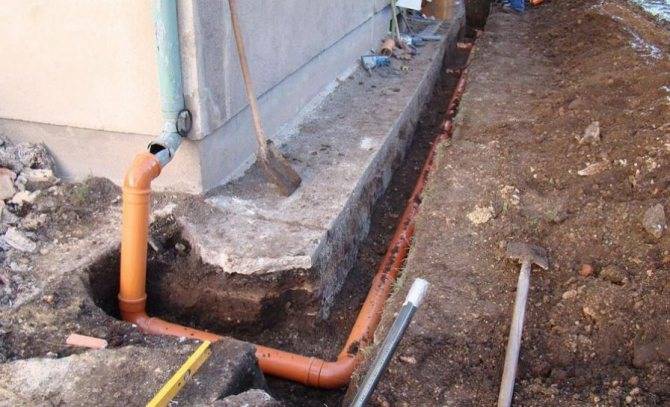

После установки кровельных лотков, монтируются водосточные трубы. Будет их 2 или больше решать вам

Трубы крепятся к стене хомутами.

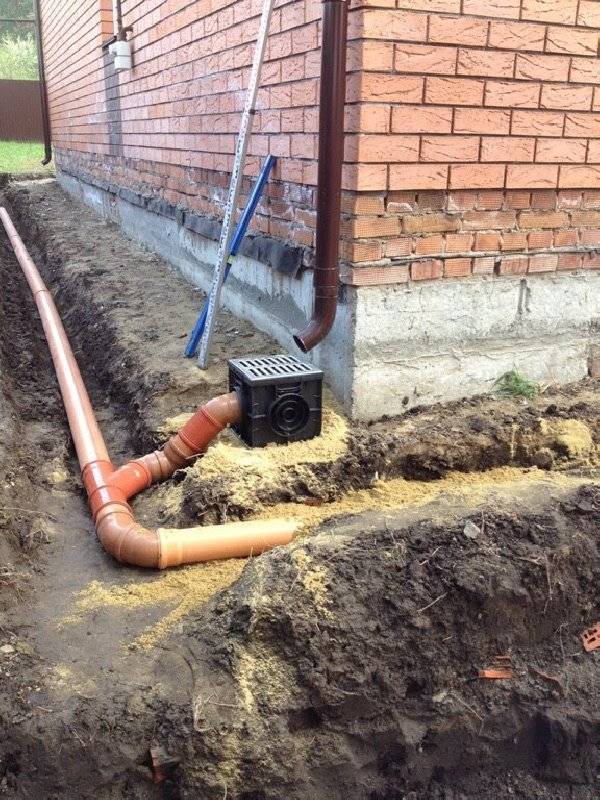

Закончив с водоотводной магистралью на доме, следует установить точечные дождеприемники.

Под водосточной трубой выкапывается котлован размером чуть больше дождеприемника, от каждого дождеприемника прокладывается траншея с трубами.

Первый дождеприемник устанавливается на самой высокой точке участка, остальные ниже. Уклон труб делается от первого к последующему. Таким образом организуется самотек.

Для лучшей фиксации дождеприемник устанавливают на бетонный раствор или подушку из щебня и песка. Траншеи под трубы засыпаются гравием и песком.

После того, как произошло соединение труб с водным приемником, он накрывается решеткой.

К сведению. Точечные дождеприемники применяются не только для отвода воды с кровли, но и как самостоятельный элемент. Его монтируют на стоянке для автомобилей или площадке для игр в самой низкой точке.

Отвод воды

Осуществляется по дренам, которые имеют подключение к общей ливневой канализации:

В подавляющем большинстве создается одна общая труба, что идет к смотровому колодцу, такая магистраль сокращает количество поворотов и труб, что немало важно, так как периодически система подлежит очистке. От колодца труба уходит к водоему или накопителю.
Смотровой (дренажный) колодец

Его устанавливают на пересечении труб. Это полая труба с дном и люком. Отступив от дна, делаются отверстия под дрены. Соединение производится при помощи резиновых прокладок и герметика. Сам колодец монтируется на бетонную стяжку или подушку уз песка и щебня.
От дренажного колодца труба идет к накопителю, водоему или в дренажное поле. Накопитель собирает всю жидкость, производит ее отстой, где оседает мусор, после воду можно применять для полива или сбросить в близлежащий водоем, если таковой отсутствует то создаются дренажные поля, которые отводят воду в грунт.
Наружная ливневая канализация может устанавливаться двумя способами.

Ливневка являются частью канализационной дренажной системы или выступает в качестве самостоятельной конструкцией.

В первом варианте слив воды происходит в проложенные трубы. Что подразумевает создание отверстий и подключений к системе. Монтаж более сложный

Какой тип слива выберите не важно. Сама магистраль прокладывается по одной схеме

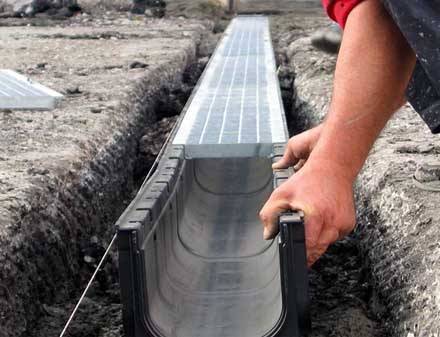

Все лотки укладываются под уклоном, как и трубы. Для монтажа лотков потребуется организовать траншею размером больше желоба.

Укладка начинается с самой высокой точки

Лотки между собой соединяются, швы обрабатываются герметиком.

Водоотводные лотки желательно устанавливать с цементным раствором, чтобы избежать их выдавливания в холодное время года и вымывания с большим количеством осадков.

Если изделия для водоотвода выполнены из пластика, то после заливки раствором, следует сразу установить решетку, для купирования перекосов.

На первый лоток устанавливается заглушка. На последний пескоуловитель. В случае отвода в дренажные трубы, пескоуловители устанавливаются на каждом сливе.

Вода из поверхностной ливневой канализации отводится в водоем или накопитель.

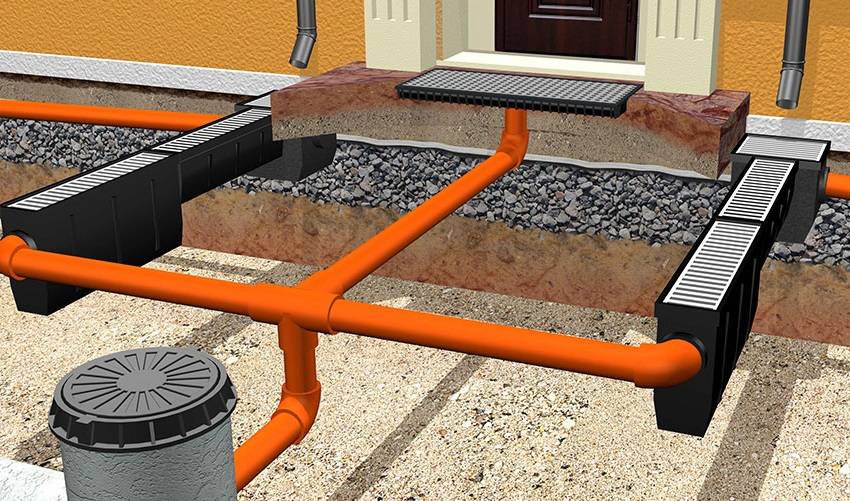

В случае, когда поверхностный отвод соединен со скрытым, обустройство отвода не требуется, на последний лоток ставится заглушка.

Разновидности систем дренажа

Существует два типа дренажной системы, применяемые для отвода воды на участке. Это глубинный (закрытый) дренаж и поверхностный водоотвод. Принцип работы каждой из систем исходит непосредственно из их названия.

Поверхностный открытый водоотвод выполняет функцию отведения талых вод и дождевой воды с открытой зоны участка и дорожного покрытия. Принцип работы такой системы дренажа основан на сборе излишней воды и ее последующем отведении в созданную канализационную сеть.

Система поверхностного водоотвода состоит из открытых водоприемных лотков и дождеприемников. Для безопасности и удобства обслуживания водоотвода все его устанавливаемые элементы комплектуются съемными стальными или чугунными решетками, сифонами и корзинами для сбора мусора. Такая комплектация позволяет создать качественный и долговечный поверхностный водоотвод на личном земельном участке.

Закрытый (подземный) дренаж предназначен для понижения и отведения с участка близко расположенных к поверхности грунтовых вод. Такой водоотвод состоит из системы дренажных труб, уложенных в толще грунта на нужной глубине.

Для создания этой системы на участке в необходимых местах роют канавы, смотровые колодцы и отстойники. Внутрь канавы, в которую будет закладываться труба, насыпают слой песка, перемешанного с мелким щебнем

Оборудование смотровых колодцев и отстойников очень важно и необходимо для контроля уровня поднимающейся воды и осуществления ее очистки. Глубинная закрытая дренажная система должна быть обязательно задействована в районах с близким подходом к поверхности грунтовых вод и в том случае, если участок находится в заболоченной местности или низменности. Две представленных дренажных системы – закрытый дренаж и поверхностный водоотвод, не заменяют друг друга, так как выполняют разные задачи по отводу воды с обустроенного участка

Подземную дренажную систему нет смысла устанавливать при расположении участка на возвышенности или в том случае, если грунтовые воды идут ниже отметки уровня в 1,5 метра

Две представленных дренажных системы – закрытый дренаж и поверхностный водоотвод, не заменяют друг друга, так как выполняют разные задачи по отводу воды с обустроенного участка. Подземную дренажную систему нет смысла устанавливать при расположении участка на возвышенности или в том случае, если грунтовые воды идут ниже отметки уровня в 1,5 метра.

При необходимости монтирования глубинной дренажной системы следует особое внимание обратить на установку открытого водоотвода. Правильно выполненный поверхностный водоотвод способствует уменьшению длины глубинной дренажной системы. Тем самым могут быть значительно сокращен объем строительных работ и получена экономия трудозатрат и средств на оборудование

Тем самым могут быть значительно сокращен объем строительных работ и получена экономия трудозатрат и средств на оборудование.

Виды канализационных систем

Все виды сливных коммуникаций можно разделить на два вида – автономные и централизованные. Для первого варианта характерно устройство сливной ямы или септика, очистной станции. Бытовые и органические отходы из них либо откачиваются и вывозятся в отведенные места для очистки и переработки, либо очищаются на месте, с помощью системы фильтров и отстойников. При устройстве централизованной прокладки канализации стоки идут в общегородскую (сельскую, поселковую) систему.

Поскольку централизованная установка канализации в частном доме возможна сравнительно редко, только в условиях плотной городской или сельской застройки, в нашей статье будет рассматриваться в основном автономная система.

Выделяют варианты:

• сливная яма для временного использования. Характерна для , куда помимо биологических отходов отправляют и жидкие бытовые. Яма в этом случае после наполнения закапывается и выкапывается в другом месте. Применимо только для редкого использования неприхотливыми людьми;
• сливная яма с откачкой. Возможна как для установленных внутри дома туалетов и сливов из раковины/ванны/мойки/стиральной и посудомоечной машин, так и для уличных «удобств». В обязательном порядке выполняется гидроизоляция стенок бетонной или кирпичной емкости;
• выгребная яма с устройствами для частичного осветления сливных вод. В качестве рабочего элемента используется фильтрующий колодец или однокамерный септик. В колодце/септике периодически накапливаются твердые отходы, подлежащие вывозу;
• многокамерные септики (иначе фильтрующие или очистные станции). Уровень очистки сточных вод в этих устройствах позволяет сбрасывать осветленные отходы непосредственно в грунт или близлежащий водоем.

Автономная канализация для частного дома может быть устроена по любому из вариантов, но необходимо учитывать ограничения по перерабатываемому или допустимому для сброса объему отходов:

• временная сливная яма фактически «одноразовое» сооружение. Ее объем редко превышает 5…10 кубических метров, поэтому сразу после заполнения она перестает быть пригодной для использования;
• при своевременной откачке сливные ямы в виде бетонной или кирпичной емкости с гидроизоляцией могут применяться для обслуживания небольшого частного дома/дачи/гостевого флигеля. Объем таких ям также составляет 5…15 кубометров, поэтому использование стиральной/посудомоечной машины и активную эксплуатацию душа/ванной придется ограничить;
• производительность однокамерных септиков или фильтрующих колодцев ограничена их объемом и конструкцией, но при правильном выборе устройства они подходят для семьи 2…5 человек, пользующейся водой в обычном режиме;
• многокамерные септики и очистные станции рассчитаны на активное водопользование, многообразие их моделей позволяет подобрать конкретное устройство под запланированный объем сточных вод.

Разумеется, канализация в частном доме своими руками проще и быстрее всего устраивается по первому и второму варианту. Монтаж септиков требует либо наличия достаточных навыков в строительстве и прокладке коммуникаций, либо привлечения специалистов.

Советы специалистов по сборке канализационной системы

Не стоит бояться делать канализационную разводку в частном доме своими руками, тем более существует множество как печатных, так и электронных пособий, помогающих, разобраться в данном вопросе. Помимо этого всегда можно просмотреть видео самостоятельного монтажа канализационной системы.

Но если уверенности в своих силах нет, и пришлось прибегнуть за помощью профессионалов, это не означает что личное участие не понадобиться. Владелец дома может проследить, чтобы сантехники укладывали трубы под наклоном от источников потребления воды к центральному стояку. При этом наклон должен составлять как минимум 2 градуса на 1 метр трубы.

В процессе приобретения подходящих труб нужно отдавать предпочтение гладким, а не рифлёным изделиям. В них не будет задерживаться мусор и другие отходы жизнедеятельности человека

После подсоединения всех частей канализации важно выполнить их надёжную фиксацию

Только следуя всем советам и придерживаясь рекомендаций специалистов после завершения прокладки и соединения труб своими руками в частном доме, получиться надёжная и прочная канализационная система, которая прослужит не одно десятилетие. При этом такая конструкция не подвержена смещению от ударов сливных вод. Единственное нужно избегать поворотов под углом в 90 градусов ну или хотя бы свести их наличие до минимума.

Что такое ливневка для частного дома, типы и возможности системы?

В том, что устройство ливневки – процесс необходимый, мало кто сомневается, ведь талые и дождевые потоки разрушают не только фундамент, дорожки, но и значительно обедняют почву. По своей конструкции ливневка представляет следующий набор элементов:

• Система водосточных конструкций на крыше. Выглядит как закрепленные вдоль скосов крыши водосточные желоба, служащие для сбора водостока и отводящие потоки вниз посредством вертикальных труб.
• Приемники осадков на грунте. Такая ливневка вокруг дома может иметь множество собственных элементов: воронок, дождеприемников, линейных водоотводов, пескоуловителей. Монтируются конструкции с целью максимальной эффективности приема осадков, возможна точечная расстановка под водостоками. Линейные приемники, как показано на фото, ставятся вдоль дорожек, расположенных с малым уклоном для самотока дождевых вод.
• Конструкция перераспределения и сброса осадков.

О последней стоит поговорить отдельно, именно потому, что вопрос со сбросом излишков воды встает очень часто и со всей «полнотой». Есть три варианта решения:

1. Использовать потоки для полива огородов. Для этого все трубы и лотки сводятся в один большой резервуар, а оттуда посредством насоса отправляются в систему полива.
2. Устроить систему отвода потоков, как показано на видео, в централизованную канализацию, сточную канаву или природный водоем, если таковой есть поблизости.
3. В отсутствие потребности воды для полива и природного резервуара излишки влаги сбрасываются в грунт. Но для этого придется обустроить на участке некоторое количество труб, вкопав их на глубину ниже уровня грунта.

Типы ливневки для частного дома

1. Подземная. Конструктивно все части находятся ниже уровня грунта. Это идеальный выбор эстетически, но трудозатрат потребуется немало, как и вложения финансовых средств. Устроить подобную систему можно при полной переделке надела земли. При этом придется выбрать промерзающий или непромерзающий вид. Первые ливневки не работают в период заморозков, зато их проще проложить, глубина закладки не превышает 1 метра – максимум, но должна быть не ниже 30 см минимум. А вот незамерзающие ливневки укладываются глубже, примерно на 1,5-1,7 м. Грунтовые работы велики, потребуются системы трубопроводов, зато конструкция не будет мешать садовым работам.
2. Надземная ливневая канализация своими руками устраивается намного проще. Это водосборные и отводящие желоба/лотки, откуда потоки воды стекают в резервуар или сразу в огород.
3. Совмещенная ливневка – конструкция, где часть системы располагается сверху, например, лотки для сбора и отвода потоков в определенный резервуар, а часть – под грунтом (из резервуара по трубопроводу вода отправляется на сброс или под корни деревьев). Профессионалы считают, что совмещенная ливневка – самый оптимальный вариант как по расходам, так и по своим эстетическим, практическим характеристикам.

А вот что нужно сделать обязательно, так отвести воду от дома как можно дальше. Пусть это будет самый простой вариант: обустройство лотков на крыше и желобов для слива потоков на газоны, как показано на фото, зато фундамент не подмоется в случае затяжных дождей. Если есть большая площадка, вымощенная плиткой (место для стоянки авто), придется обустраивать ливневку и тут, так как на таких пространствах собираются лужи, с которыми трудно бороться. Несколько точек сбора воды, обустроенные точечными дождеприемниками, снимут все заботы.

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует. Потом из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

• Капиллярная вода.
• Грунтовая вода.
• Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация – это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

• Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
• Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).
