Калькулятор расчета количества основной арматуры для плитного фундамента

Функции онлайн калькулятора

Онлайн калькулятор монолитного плитного фундамента помогает рассчитать такие параметры:

  • габариты опалубки;
  • объем кубов бетона;
  • диаметра арматуры.

Система предлагает внести уже известные показатели, на основании которых и производятся вычисления. Все расчеты позволят получить приблизительные результаты, ведь вводимые пользователем данные не всегда корректны.

Погрешность в расчетах искусственного интеллекта присутствует, но она будет определенно меньше, чем у человека, выполняющего такие действия впервые. С максимальной точностью просчитать все показатели сможет только эксперт-строитель, предварительно изучив местность и выслушав пожелания заказчика.

Информация по назначению калькулятора

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

П литный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

О бязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Г лавным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

О бязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация. Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта

Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Расчет толщины плиты

Расчет выполняется по СП «Проектирование и устройство оснований и фундаментов зданий и сооружений» и по руководству «Руководство по проектированию плитных фундаментов каркасных зданий и сооружений башенного типа» в два этапа:

  • сбор нагрузок;
  • расчет по несущей способности.

Сбор нагрузок включает в себя проведение работ по вычислению общей массы дома с учетом веса снегового покрова, мебели, оборудования и людей. Значения для домов из различных материалов можно взять из таблицы.

Тип нагрузкиЗначениеКоэффициент надежности
Стены и перегородки
Кирпич 640 мм1150 кг/м21,2
Кирпич 510 мм920 кг/м2
Кирпич 380 мм с утеплением 150 мм690 кг/м2
Брус 200 мм160 кг/м21,1
Брус 150 мм120 кг/м2
Каркасные 150 мм с утеплителем50 кг/м2
Перегородки гипсокартонные 80 мм30-35 кг/м21,2
Перегородки кирпичные 120 мм220 кг/м2
Перекрытия
Железобетонные 220 мм с цементно-песчаной стяжкой 30 мм625 кг/м21,2 — для сборных и 1,3 — для монолита
Деревянные по балкам150 кг/м21,1
Крыша по деревянным стропилам
С металлическим покрытием60 кг/м21,1
С керамическим покрытием120 кг/м2
С битумным покрытием70 кг/м2
Временные нагрузки
Полезная для жилых зданий150 кг/м21,2
СнеговаяВ зависимости от района строительства по п. 10.1 СП «Нагрузки и воздействия». Снеговой район определяется по СП «строительная климатология».1,4

Важно! В таблице уже учитывается толщина конструкций. Для вычисления массы остается лишь умножить на площадь. Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности

Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия»

Кроме этого, каждую нагрузку необходимо умножить на коэффициент надежности. Он необходим для обеспечения запаса по несущей способности конструкции из бетона и предотвращения проблем при незначительных ошибках строителей или изменениях условий эксплуатации (например, смена назначения здания). Все коэффициенты принимаются по СП «Нагрузки и воздействия».

Для различных нагрузок, коэффициент отличается и находится в пределах 1,05-1,4. Точные значения также приведены в таблице. Для фундамента из бетона по монолитной технологии принимают коэффициент 1,3.

Важно! Если уклон кровли составляет более 60 градусов, снеговую нагрузку в расчете не учитывают, поскольку при такой крутизне ската, снег не скапливается на нем. Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов. Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов

Общую площадь всех конструкций умножают на массу, приведенную в таблице и коэффициент, после чего, складывая, получают суммарный вес дома без учета фундаментов.

Основная формула для вычислений имеет следующий вид:

P1= M1/S,

где P1 -удельная нагрузка на грунт без учета фундамента, M1 — суммарная нагрузка от дома, полученная при сборе нагрузок, S — площадь плиты из бетона.

Далее необходимо рассчитать разницу (Δ) между полученным значением и числом, приведенным в таблице выше, в зависимости от типа грунта.

Δ=P-P1

где P — табличное значение несущей способности грунта.

M2 = Δ*S,

где М2 — требуемая масса фундамента (больше этой массы строить фундамент нельзя), S — площадь плиты из бетона.

Следующая формула:

t = (М2/2500)/S,

где t — толщина заливки бетона, а 2500 кг/м3 — плотность одного кубического метра железобетонного фундамента.

Далее толщина округляется до ближайшей большей и меньшей величины кратной 5 см. После выполняется проверка, при которой разница между расчетным и оптимальным давлением на грунт не должна превышать 25% в любую сторону.

Совет! Если при расчете получается, что толщина слоя бетона превышает 350 мм, рекомендуется рассмотреть такие типы конструкции как ленточный фундамент, столбчатый или плита с ребрами жесткости.

Помимо толщины потребуется подобрать подходящий диаметр армирования, а также выполнить расчет количества арматуры для бетона.

Важно! Если в результате расчета у вас получится толщина плиты более 35 см, это указывает на то, что плитный фундамент избыточен в данных условиях, нужно посчитать ленточный и свайный фундаменты, возможно они окажутся дешевле. Если же толщина вышла меньше 15 см, значит здание слишком тяжелое для данного грунта и нужен точный расчет и геологические исследования

Выбор арматуры

Для проведения качественных работ по армированию, необходимо не только знать, как вязать арматуру, но и иметь представление о ее свойствах. Для фундамента потребуется выбор арматуры определенного диаметра, который должен соответствовать толщине плиты (минимум 0,3% от расчетной площади сечения).


Типовой расчет арматуры для монолитно-плитного фундамента толщиной менее 3 метров предполагает использование 10-миллиметровых прутков. При возрастании толщины плиты следует выбрать арматуру, диаметр которой варьируется в пределах 12-16 мм. Зная, объем задействованных прутков можно вычислить массу необходимого материала, используя калькулятор расчета.

Сплошная плита

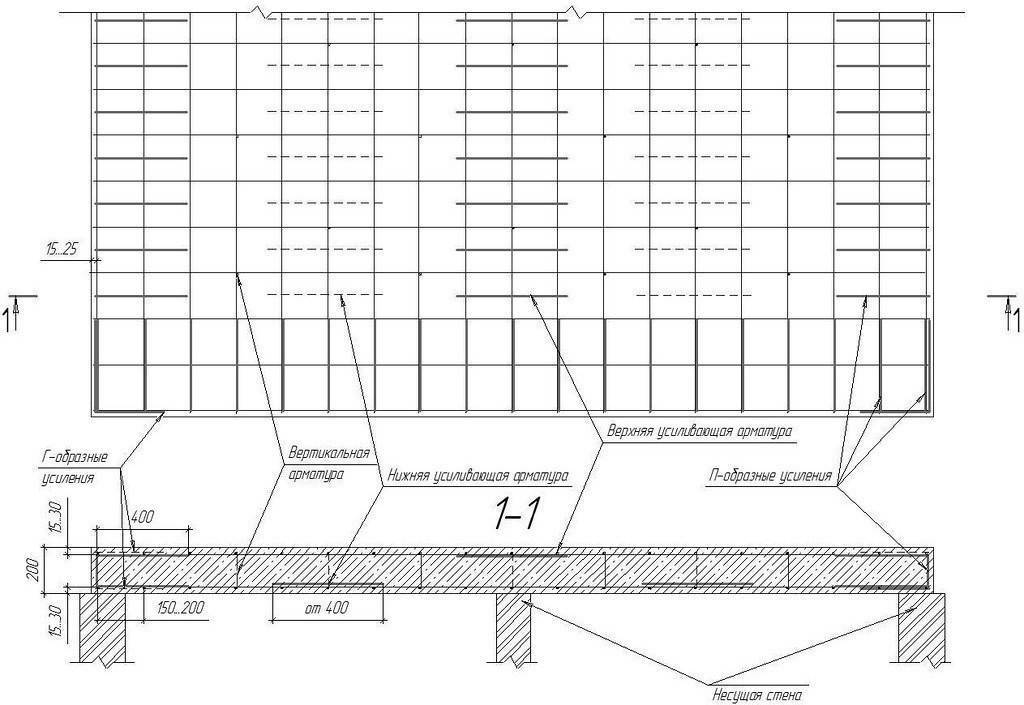

Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм. В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.

В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.

Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.

Вязка арматуры монолитной плиты

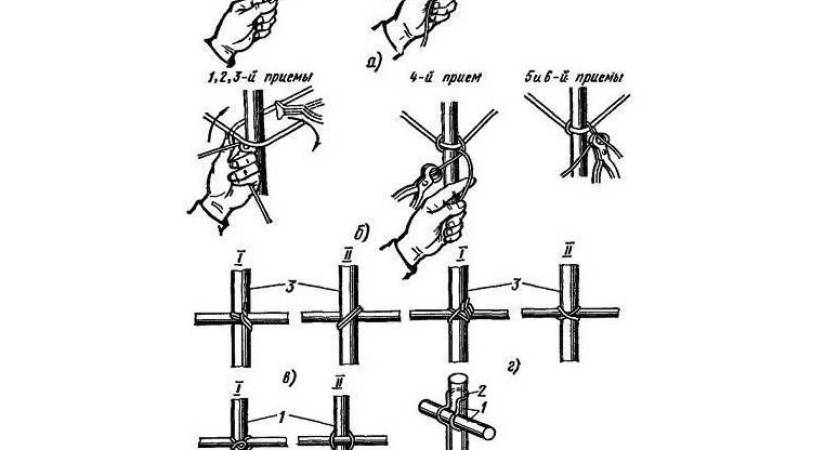

Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.

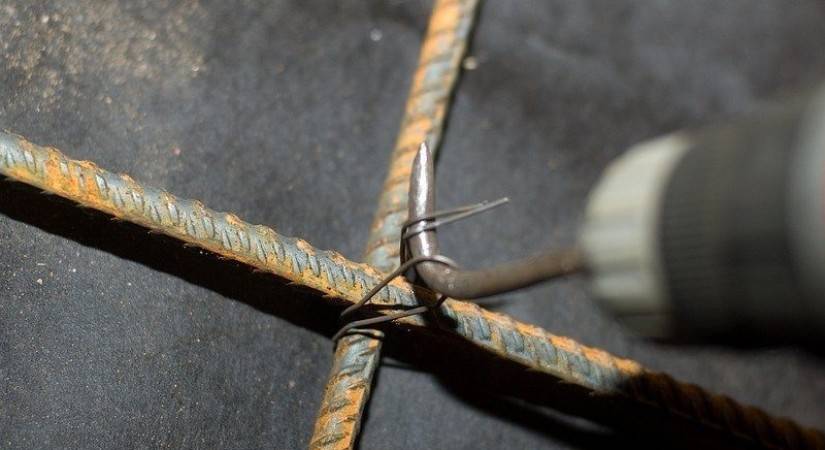

Для выполнения работ используют отожженную проволоку, диаметром от 1 до 1,4 мм. Длину заготовок обычно принимают равной 20 см. Существует два типа инструмента для вязания каркасов:

Второй вариант существенно ускорят процесс, снижает трудоемкость. Но для возведения дома своими руками большую популярность получил крючок. Для выполнения задачи рекомендуется заранее подготовить специальный шаблон по типу верстака. В качестве заготовки используют деревянную доску шириной от 30 до 50 мм и длинной до 3 м. На ней делают отверстия и углубления, которые соответствуют необходимому расположению арматурных прутов.

Параметры арматуры для фундамента

Количество и размеры стального прутка зависят от нескольких факторов:

  • Типа фундамента (плитный, свайный, ленточный).
  • Типа грунтов (пучнистые, сыпучие, горные породы, плотные основания и т.п.);
  • Веса самого здания (типа используемого строительного материала, этажности).

Первым делом, нужно определиться с тем, какой диаметр арматуры использовать для фундамента. Чем сложнее грунты, тем больше потребуется размер прутков. Так для легкого дома на хорошем, устойчивом, непучнистом грунте используют арматуру 10-12 мм диаметра. Если дом будет тяжелым, или грунт пучнистый или сыпучий, требуется уже 14-16 мм.

Выбор диаметра арматуры для фундамента зависит от типа грунтов и массы здания. Для плитных фундаментов используют большие диаметры — наиболее распространенный в частном домостроении —  14 мм, для ленточных будет достаточно 12 мм, а для столбчатых 10 мм. Но это для нормальных не очень сложных грунтов и зданий небольшой массы.

Шаг укладки арматуры

Аналогично дело обстоит с шагом укладки арматуры. Для армирования плитных основания  он изменяется в пределах 20-30 см. Чем тяжелее дом и сложнее грунт, тем меньше шаг. Конкретное количество требуемого прутка считается исходя из габаритов и условий эксплуатации. Поясов армирования, как правило два: верхний и нижний.

Шаг укладки арматуры также зависит от будущих нагрузок и типов грунтов. В ленточных фундаментах основную нагрузку несут горизонтальные направляющие. Их для лент шириной 30 — 40 см достаточно по две вверху и внизу.  Если ширина больше, используют в одном ряду три или четыре прутка.

Горизонтальных рядов в ленточных фундаментах почти всегда два: один на 5 см ниже верхнего края, второй на 5 см выше нижнего. Соединяют их в единую конструкцию поперечными перевязками. Их шаг должен быть в районе 30-50 см. Чаще или реже — зависит от грунтов или массы здания.

Схема расположения прутков в столбчатых основаниях, зависит от диаметра столбов

Тут важно, чтобы от прутков до края столба было не менее 5 см. Горизонтальные перевязки нужно ставить тоже примерно раз в 50 см

Пример расчета схемы и затрат на армирование фундамента

Требуется рассчитать схему и затраты на армирование плитного фундамента под двухэтажный коттедж прямоугольной формы размерами 7 на 9 метров с толщиной плиты 40 см.

1. Расчёт продольной арматуры (поперечное сечение 7,0 х 0,40).

Площадь сечения: 7 х 0,4 = 2,8 м.кв.

Минимальное суммарное сечение арматуры: 2,8 / 1000 = 0,0028 м.кв.

Сделаем расчёт для одного из диаметров арматуры, 8 мм;

Количество прожилин:

0,0028 / 0,0000503 = 55,6 = 56 штук, или по 28 внизу и вверху.

Рассчитаем ячейку арматурной сетки в этом случае:

От ширины плиты отнимем значение минимального расстояния от арматуры до наружной стенки (50 мм = 0,05 м), умноженное на два (слева и справа). На оставшейся длине равномерно разместим расчетное количество прутьев, а именно, разделим её на рассчитанное число прожилин минус один. Полученное значение и есть ширина ячейки:

A= (7,0 м – 2 х 0,05 м) / (28 – 1) = 0,26 м = 26 см.

Для продольного армирования нам понадобится 56 прутьев длиной по 9 м, итого общая длина арматуры диаметром 8 мм составит:

56 х 9 = 504 метра

По данным справочной таблицы, один погонный метр арматуры восьмерки весит 0,395 кг, значит, общий вес составит:

504 х 0,395 = 199 кг.

Проводим аналогичные расчёты для других видов арматуры и получаем:

  • для  6 мм — 99 шт, ячейка 14 см, общий вес: 208 кг;
  • 8 мм — 56 шт, ячейка 26 см, общий вес: 199 кг;
  • 10 мм — 36 шт, ячейка 41 см, общий вес: 200 кг;
  • 12 мм — 25 шт, ячейка 58 см, общий вес: 209 кг;
  • 14 мм — 19 шт, ячейка 77 см, общий вес: 202 кг;
  • 16 мм — 15 шт, ячейка 99 см, общий вес: 229 кг;
  • 18 мм — 12 шт, ячейка 138 см, общий вес: 216 кг;
  • 20 мм — 10 шт, ячейка 173 см, общий вес: 223 кг.

2. Расчёт поперечной арматуры (продольное сечение 9,0 х 0,40).

Площадь сечения: 9 х 0,4 = 3,6 м.кв.

Минимальное суммарное сечение арматуры: 3,6 / 1000 = 0,0036 м.кв.

Рассчитываем интересующие нас значения по нескольким диаметрам арматуры:

  • для 6 мм — 127 шт, ячейка 14 см, общий вес: 207 кг;
  • 8 мм — 72 шт, ячейка 25 см, общий вес: 199 кг;
  • 10 мм — 46 шт, ячейка 40 см, общий вес: 199 кг;
  • 12 мм — 33 шт, ячейка 56 см, общий вес: 213 кг;
  • 14 мм — 24 шт, ячейка 81 см, общий вес: 188 кг;
  • 16 мм — 19 шт, ячейка 99 см, общий вес: 222 кг;
  • 18 мм — 15 шт, ячейка 127 см, общий вес: 224 кг;
  • 20 мм — 12 шт, ячейка 178 см, общий вес: 208 кг.

Рассмотрим полученные значения. Ячейку при изготовлении плитного фундамента рекомендуется принимать равной 40…70 мм. В этот диапазон попадают два диаметра: 10 и 12 мм.

продольная:

  • для 10 мм — 36 шт, ячейка 41 см, общий вес: 200 кг
  • для 12 мм — 25 шт, ячейка 58 см, общий вес: 209 кг

поперечная:

  • для 10 мм — 46 шт, ячейка 40 см, общий вес: 199 кг;
  • для 12 мм — 33 шт, ячейка 56 см, общий вес: 213 кг.

Общий вес для диаметра 10 мм: 200+199 = 399 кг; общий вес для диаметра 12 мм: 209+213 = 422 кг.

Так как стоимость арматуры в большинстве определяется по массе, в нашем случае оптимальным вариантом будет пруток диаметром 10 мм. Геометрические параметры ячейки 41 х 40 см.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».


Тяжёлый бетон приготавливают из:

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы


Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Чем соединять

При укладке армирующих поясов продольные и поперечные составляющие необходимо каким-то образом соединять. Это делают двумя способами: сваркой и вязкой с помощью проволоки.

Соединять арматуру можно при помощи сварки или проволокой

Если и еще один минус сварного соединения арматуры — во время заливки или трамбовки раствора есть довольно реальные шансы нарушить соединение. Оно обычно носит точечный характер и обломать его можно.

Соединенные сваркой элементы каркаса имеют большую прочность, но такое основание лишено возможности реагировать на подвижки грунта. А это ведет к образованию напряжений в бетоне и появлению трещин. Потому делаем вывод: на пучнистых и сыпучих грунтах лучше использовать вязку.

Вязка арматуры при помощи проволоки проводится вручную. Есть некоторые приспособления, облегчения процесса — крючки, клеши, пистолеты. Но все равно процесс занимает приличное количество времени.

Порядок расчета арматуры

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

  • длина пролета делится на 20 – 25
  • добавляется 1% погрешности
  • получается высота конструкции

Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

  • фундамент имеется под проемами
  • нагрузки распределяются равномерно
  • сопротивление грунта минимально возможное 1 кг/м 2

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:

  • вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
  • подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

  • стандартный размер арматуры 6 м либо 12 м
  • доставить на объект легче 6 м прутки
  • если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
  • минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

  • в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
  • они связываются квадратными хомутами через каждые 30 – 60 см
  • ребра обязательны по периметру
  • могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Преимущества и недостатки

Основным достоинством плитного фундамента является значительна площадь опоры, за счет чего понижается давление на грунт и снижается возможность деформации стен и других несущих конструкций здания. К другим преимуществам такого рода основания несомненно относятся длительный срок эксплуатации, безопасность применения, быстрый и простой монтаж, устойчивость к грунтовым и наземным водам, а также возможность строительства цокольного этажа и одновременное использование плит в качестве основы для пола первого этажа. Но все это возможно только если был произведен правильный расчет фундаментной плиты.

Монолитный фундамент это одновременно пол первого этажа Источник domsumom72.ru

Единственным, немаловажным недостатком плитного фундамента является его высокая стоимость. Однако высокая цена обычно оправдана – ведь это высоконадежная, долговечная, прочная конструкция с отменными техническими и эксплутационными свойствами.

Ошибки при монтаже армирующей конструкции

Даже мелкие недочеты могут повлечь разрушение фундамента или привести к усложнению процесса бетонирования. Распространенные ошибки при создании каркаса и как их избежать:

  • стержни соединенные встык, приведут потере прочности каркасной конструкции;
  • при монтаже армирующего каркаса прутья расположены в непосредственной близости к грунту либо воткнуты в него. Когда произойдет подвижка почвы, арматура врежется в грунт и при таком взаимодействии образуется коррозия металла, а это в свою очередь снизит прочность всего основания;

Фиксатор арматуры, который устанавливается между сеткамиИсточник buildpj.ru

несоблюдение рекомендаций по расположению арматуры влечет за собой разрушение плиты;

если у торцов стержней нет защитного покрытия, под влиянием влаги из бетонной смеси образуется коррозия изделий;

особое внимание следует уделять правильному армированию в углах постройки и в зонах под несущей стеной;

установка каркаса была произведена на деревянные бруски или прочие неподходящие элементы – это грубая ошибка. Использовать нужно только специальные фиксаторы

В противоположном случае влага проникнет к металлическим частям, что в свою очередь приведет к нарушению целостности бетонной основы.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно.

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что глубина погружения рабочей арматуры не должна превышать 2-5 см, получаем:

  • Для лент толщиной менее 50 см — 2 рабочих стержня.
  • Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Общая площадь сечения арматуры составляет 0,1% от сечения (это минимально возможное значение, его можно увеличить, но нельзя уменьшать).

Получив это значение, надо разделить его на число рабочих стержней. По таблице диаметров арматурных прутков находится наиболее удачный вариант, который и принимается в работу.

Диаметр вертикальной арматуры выбирается исходя из высоты ленты:

  • При высоте до 60 см — 6 мм.
  • От 60 до 80 см — 8 мм.

Диаметр поперечных стержней обычно принимается равным 6 мм.

Для подсчета количества рабочих стержней надо умножить их число в решетке на общую длину ленты, после чего полученное значение делится на длину рабочего прутка (обычно 6 м, но это значение лучше узнать у продавцов точно).

Вертикальную арматуру рассчитывают путем умножения количества хомутов на длину единицы.

Количество получают делением общей длины ленты на шаг хомутов (обычно 50-70 см).

Расход арматуры при армировании

Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.

Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может

Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.

Расчет на примере плиты 8х8

Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.

Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.

Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).

Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.

Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.

Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры

Цифра получится также важной для расчета нагрузок на основания строения

Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.

Заключение

Из всего вышесказанного можно сделать вывод, что хоть плитный фундамент и имеет весьма высокую стоимость, он обладает высокой прочностью, жесткой конструкцией, длительным сроком службы и другими положительными эксплуатационными свойствами. Монтаж такого рода основания – задача непростая. Но Подсчет материалов на плитный фундамент, расчет толщины плит и других составляющих основания порой затрачивает куда больше времени, чем ожидалось. Поэтому для предварительных расчётов разумно воспользоваться онлайн-калькулятором, а полноценное проектирование и монтаж доверить специалистам в этой сфере, чтобы получить действительно качественный и надежный фундамент.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
