Калькулятор проверки уровня естественной тяги дымохода

Способы проверки дымохода

Чтобы нивелировать потенциальные риски использования неисправного оборудования, важно следить за наличием тяги. Предлагаются следующие методы проверки:

  • визуальные народные способы. Лист тонкой легкой бумаги (подойдет туалетная), приближаемый к дымоходу, станет индикатором наличия и интенсивности тяги. Этот показатель повышается по мере того, чем сильнее отклоняется бумага под потоком ветра. Такие же сведения поможет получить дым – подожженный свернутый лист или сигарету подносят к каналу;
  • использование анемометра. Данный прибор также называют ветрометром, его применяют для выяснения скорости движения газов. Современные вариации могут точно показать значение тяги, эта информация поможет сделать обоснованный вывод о своевременности и целесообразности запуска отопительной системы, газового оборудования. Единственный недостаток методики – дороговизна качественных измерительных приборов;

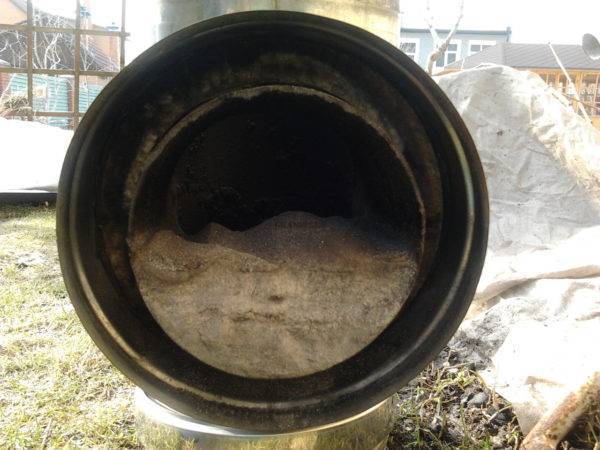

  • механический способ поиска засоров. Одной из самых частых проблем с выводом потоков дыма является образование пробки в трубах. В таких условиях удобным приспособлением станет металлический шар, его обвязывают веревкой и спускают вниз из верхней точки канала. Если связка беспрепятственно опустилась до конца дымохода, значит, он не нуждается в чистке, затрудненный отвод газов может быть вызван недостаточной шириной или длиной трубы.

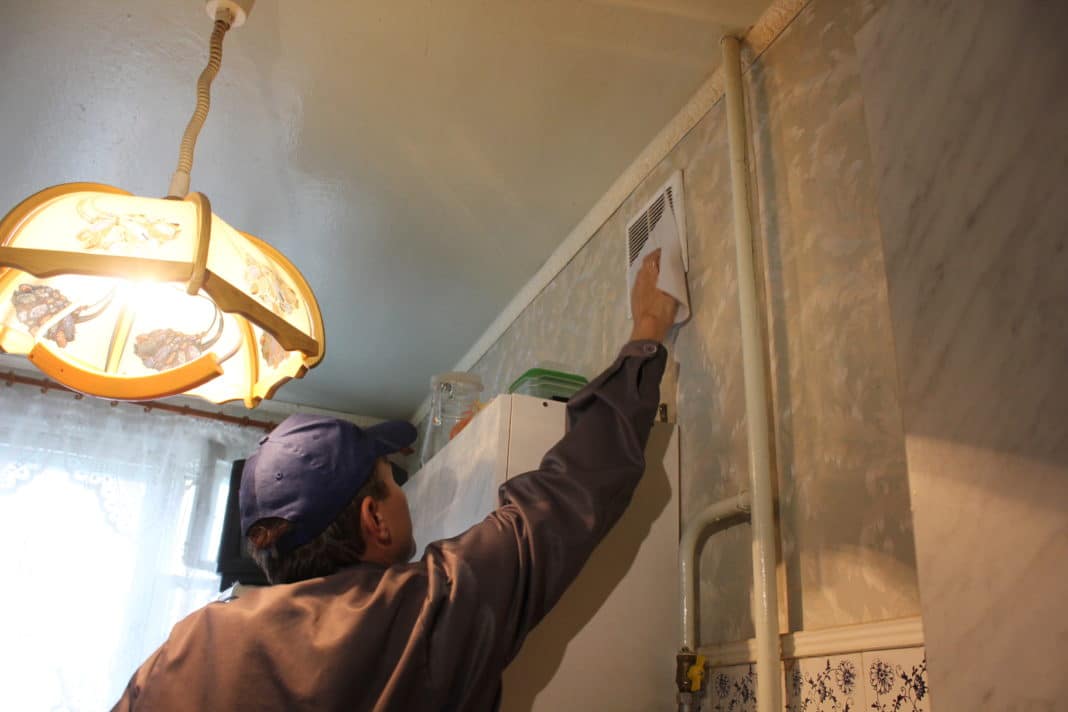

Проверить тягу в дымоходе можно листом бумаге

Если позволяет конструкция сооружения, можно выявить засор посредством визуального осмотра.

Основные нюансы

Отметим, что дымоход камина и печи конструкционно практически ничем не отличается. Разница лишь в том, что в камине открытая топка, а в печке закрытая. Неправильный расчет дымохода камина может привести к задымлению помещения

Поэтому важно правильно рассчитать размеры топки, определиться какой диаметр будет иметь канал и какую высоту будет иметь конструкция

При этом дымоход должен быть максимально простым, оптимальный вариант–прямым и вертикальным. В том случае, если используется более сложная конфигурация, необходимо предусмотреть отводы с углом более 45 градусов.

Для регулирования воздухообмена не забудьте использовать шибер (заслонку), а для чистки камина необходимо предусмотреть тройник, облегчающий чистку отопительного оборудования.

Важное условие эффективного и безопасного функционирования отопительного оборудования данного типа является надежная теплоизоляция. Дымоход нагревается, поэтому необходимо надежно защитить от возгорания перекрытия и стены (для этого используется минеральная базальтовая вата). Также необходимо подумать и о защите от холода, если канал располагается в наружной стене или на улице, что крайне не желательно

Сверху дымоход защищается от атмосферных осадков флюгером или грибком

Также необходимо подумать и о защите от холода, если канал располагается в наружной стене или на улице, что крайне не желательно. Сверху дымоход защищается от атмосферных осадков флюгером или грибком.

Также отметим, что современный камин может иметь различную конфигурацию, конструкции из огнеупорного кирпича или камня с открытой топкой используются все реже, на смену им пришли камины с чугунной закрытой топкой (лицевая панель изготавливается из специального огнеупорного стекла).

Расчет для камина с закрытой топкой практически аналогичен расчету дымохода печи. А вот о том, как выполняется расчет в том случае, если камин имеет открытую топку, поговорим ниже.

 Определение размеров конструкции на конкретном примере

Выполнить расчет дымохода камина самостоятельно очень трудно. Для этого необходимо иметь знания и практический опыт в такой сложной сфере, как теплотехника. Поэтому воспользуйтесь теми методическими материалами, которые были разработаны специалистами, благодаря чему размеры, в том числе диаметр дымохода, определяются очень легко.

Одной из классических таблиц является соотношение открытого топочного пространства к общей эффективной высоте дымохода, которая позволяет определить сечение канала

Открытое топочное пространство измеряется в квадратных метрах, для этого достаточно высоту топки умножить на ее длину.

Параметры общей высоты дымохода измеряются в метрах, в данном случае просто необходимо сделать расчет, в котором определить общую высоту конструкции.

Возьмем конкретный пример и размеры.

Высота топки равна 0,5 метра, а длина 1,1 метра. В этом случае площадь топки 0,55 м2. Эффективная высота, при которой дымоход выходит за конек, составляет 8,00 метров. Берем таблицу и определяем что точка пересечения вертикальной и горизонтальной линий находится непосредственно в секторе, где диаметр равен 25 см2. Таким образом мы определили, что открытая топка камина должна иметь дымоход с внутренним сечением канала, равным 25 сантиметров.

Следует обратить внимание и на другой момент. Камин должен иметь приточную вентиляцию. При ее отсутствии в помещении создается разряжение, это в свою очередь приводит к образованию обратной тяги и выходу дыма в комнату

Камин дымит. Поэтому необходимо также рассчитать диаметр канала приточного воздуха, при котором отопительное оборудование будет работать правильно

При ее отсутствии в помещении создается разряжение, это в свою очередь приводит к образованию обратной тяги и выходу дыма в комнату. Камин дымит. Поэтому необходимо также рассчитать диаметр канала приточного воздуха, при котором отопительное оборудование будет работать правильно.

Для этого воспользуйтесь таблицей соотношения открытого топочного пространства (площадь, которую имеет открытая топка) к объему помещения в кубических метрах.

Объем помещения определяется путем умножения высоты на длину и ширину комнаты.

Так выполняются простейшие расчеты, позволяющие ответить на вопрос: «Какой дымоход должен иметь камин с открытой топкой». Все в упрощенном варианте. Более сложные варианты предполагают использование сложных формул, которые являются основополагающими в теплотехнике. Но об этом в следующих материалах.

Обследование и чистка дымохода

Согласно правилам эксплуатации дымоходов для каминов, их необходимо периодически обследовать и производить технический осмотр. Выполняется данная работа специалистами с целью проверки работоспособности системы дымоотведения. Чистка каминов дымоходов предполагает удаление загрязнений из каналов. Для обеспечения пожаробезопасности проверяется герметичность конструкции, накопление в ней сажи, уровень разрушения труб (прочитайте: «Как прочистить дымоход – средства и проверенные способы, профилактика»). При проведении техосмотра дымохода выполняется проверка наличия тяги, скоплений сажи, герметичность каналов, состояние оголовка

Особое внимание, которого требуют каналы дымоотведения каминов, связано с тем, что они считаются пожароопасными источниками. По этой причине к ним предъявляются повышенные требования. Проведение регулярной чистки дымохода, устранение загрязнений в вентиляционных каналах и образовавшихся в них завалов помогает предотвращать возникновение неприятных последствий, поддерживать домашний камин в надлежащем состоянии и значительно продлить срок его эксплуатации

Проведение регулярной чистки дымохода, устранение загрязнений в вентиляционных каналах и образовавшихся в них завалов помогает предотвращать возникновение неприятных последствий, поддерживать домашний камин в надлежащем состоянии и значительно продлить срок его эксплуатации.

Расчёт высоты и размер сечения

Чтобы работа была устойчивой, следует правильно выдержать высоту конструкции, для этого существуют нормативные документы, которые нужно соблюдать. Высота, которая требуется, ведёт к естественной вытяжке дыма изнутри.

Расчёт сечения дымоходной конструкции можно получить из расчётов: когда объём расхода топлива нужно разделить на скорость газов. Существуют ещё формы сечения: круглые и прямоугольные.

Применяются оба типа, но если смотреть по законам физики, когда при движении газа вверх нет препятствий, он быстрее движется. Отсюда круглое сечение наиболее выгодный вариант, даже шероховатость внутри, создают препятствия. Поэтому, при квадратном сечении, в углах собирается сажа и надо регулярно делать чистку.

Делая сборку дымохода, следует учитывать сечение патрубка. Труба внешняя должна быть такого же размера.

Как проверить и отрегулировать тягу в дымоходе газового котла

Тяга — это снижения давления в месте, где происходит сжигания топлива. Снижение давления происходит за счёт удаления продуктов сгорания через дымовой канал. Если говорить в рамках этой статьи, то тяга заставляет свежий воздух поступать в камеру сгорания, где наблюдается пониженное давление, возникающее из-за того, что продукты сгорания газа выводятся наружу.

Наличие тяги свидетельствует о том, что дымоход спроектирован и установлен правильно, а оборудования работает исправно. Отсутствие тяги может являться прямым или косвенным подтверждением необходимости профилактических работ или ремонта оборудования и дымооводящей системы.

Скорость воздушного потока в дымоходе можно измерить специальным прибором — анемометром

Для проверки уровня тяги используются следующие способы:

  • визуальный осмотр — в помещении, где расположено отопительное оборудование, не должно наблюдаться задымления;
  • использование подручных средств, например, листа бумаги. Его подносят к смотровому отверстию. Если тяга есть, то лист будет отклоняться в сторону отверстия;
  • измерение специальным прибором — анемометром. Он используется для контроля скорости воздуха.

Для контроля тяги лучше использовать последний способ, так как только он покажет точное значение. При измерении естественной тяги скорость дымовых газов должна быть в диапазоне 6–10 м/с. Значение взято из СП 41–104–2000 «Проектирование автономных источников теплоснабжения».

Если это не помогло, то единственный выход — это замена дымохода с предварительным просчётом сечения дымовой трубы. При этом количество поворотных элементов желательно свести к минимуму или вообще их убрать.

Почему задувает котёл и как это устранить

Основная причина, по которой происходит задувание горелки в котле, — это эффект обратной тяги, возникающий из-за проблем с дымоходом.

Прежде чем приступать к каким-либо мероприятиям, следует проверить высоту дымовой трубы над уровнем конька и наличие установленного дефлектора, который позволяет снизить проникновение потоков ветра в дымовой канал. Если устройство трубы выполнено не по правилам, то после описанных ниже действий, потребуется нарастить трубу и поставить дефлектор.

Иногда для того чтобы увеличить тягу, нужно очистить дымоход от сажи

Для того чтобы решить проблему с задуванием котла, потребуется выполнить следующее:

  1. В первую очередь необходимо проверить уровень тяги в трубе. Для лучше использовать анемометр. Если его найти не удалось, то при работающем котле нужно прислонить бумагу к выходному отверстию дымохода. Если лист притягивается к дымоходу, то проблем с тягой быть не должно.
  2. Если удалось обнаружить, что задувание происходит из-за потери естественной тяги, то потребуется проверить места соединения дымовой трубы. Для этого используется тепловизор. Если труба пропускает воздух, то прибор покажет сильную разницу температур между основной трубой и стыком двух модулей.
  3. Если дымоход собран правильно, то необходимо выполнить прочистку дымового канала при помощи троса с насадкой. Диаметр насадки подбирается под сечение трубы дымохода. Для уборки сажи, смол и других продуктов горения используется ревизионное отверстие внизу дымохода.
  4. После выполнения этих простых действий потребуется снова проверить уровень тяги. Если естественная тяга не улучшилась, то необходимо провести работы по исправлению высоты дымовой трубы и установить дефлектор. При установке используется термостойкий герметик и обжимные хомуты.

В случаях, когда проведение описанных выше работ не дало результата, следует обратиться в газовую службу с целью проверки газового оборудования. Возможно, проблемы с задувание связаны со сверхчувствительной автоматикой.

Видео: как проверить тягу в газовом котле

Соблюдение нормативных предписаний — это гарантия, что в процессе эксплуатации дымохода не возникнет нештатных ситуаций. Особенно это касается вертикальных дымоходов, когда на исправление ошибок, допущенных при их монтаже, потребуется потратить немало времени.

Дополнительное оснащение для создания принудительной тяги

Практический опыт использования бытовых печей для обогрева дома или нагрева воды в бане стал основой для внедрения профессиональных решений. Возникающие проблемы с эффективностью работы дымовой трубы решаются за счет дополнительного оснащения специальными устройствами. К примеру, на крупных производствах используются тягодутьевые машины (дымососы). В частных хозяйствах использование таких агрегатов нецелесообразно. Основной упор на дополнительных внедрениях обычно делается на разовые вложения, которые работают по законам физики или аэродинамики:

Дефлекторы – устройства, которые работают при движении воздушных масс. Чем активнее воздействие на дефлектор, тем лучше будет тяга в дымоходе. Стоит отметить, что КПД прибора практически равен нулю при штиле

Выбирая такой дымосос следует обращать внимание на материал, из которого он изготовлен. Обычно производители используют нержавеющую сталь

Благодаря этому изделие выдерживает воздействие окружающей среды и высокие температуры.

Стабилизаторы — тягодутьевые устройства, работающие в автоматическом режиме. Для срабатывания устройства в систему дымохода встраивается датчик тяги. Аппаратура реагирует на увеличение нагрева трубы дымовыми газами.

Ротационные дефлекторы как автономные тягодутьевые машины редко устанавливаются в домашних хозяйствах. Устройство представляет собой конструкционный элемент, который устанавливается на вершине трубы. В тихую погоду датчик тяги на ротационном дефлекторе показывает низкие значения аэродинамического эффекта. Неоспоримым преимуществом таких устройств является ограничение попадания в систему дымососов мусора и птиц.

Когда вы приходите к выводу, что все труднее растопить печку или камин, обратная тяга в дымоходе приводит к задымлению, настает пора действовать. Загородный дом или частное хозяйство являются прекрасным поводом к внедрению экономичных решений, заимствованных из чужой практики. Если вы знаете, как проверить тягу в дымоходе, но не планировали затраты на покупку фабричных дымососов, рекомендуем провести простой анализ ваших конструкций для удаления продуктов сгорания:

  1. Превышение уровня трубы над коньком крыши — минимальное рекомендуемое значение составляет 50 сантиметров. Если этот параметр меньше или рядом с вашим домом находится строения, деревья, просто необходимо удлинить канал. В качестве самодельного усилителя тяги хорошо подойдет металлическая труба, за счет которой можно удлинить канал.
  2. Выведение дымохода через стену — одно из альтернативных современных решений. Каким бы эффективным ни был регулятор тяги дымохода, рано или поздно система отведения продуктов сгорания приходит в негодное состояние. Повышается риск воспламенения сажи. Расположение каналов вне строения экономит свободное пространство и избавляет от необходимости вмешательства в конструкцию кровли. Так как в этом случае дымоход будет крепиться к стене здания, это существенно снизит нагрузку на конструкцию от порывов ветра.

В любом случае, если в не знаете, как увеличить тягу в дымоходе, экспериментировать на собственном опыте не стоит. Можно не просто усугубить ситуацию, но и нарушить естественную вентиляцию в помещении. Это, не говоря о том, что может появиться риск сильного задымления жилого помещения.

Для чего необходим стабилизатор тяги дымохода?

Для поддержки оптимальной тяги стоит использовать аппарат вторичной подачи воздуха, называемый стабилизатором тяги или прерывателем. Присутствие у этого устройства защитного клапана помогает предупредить возникновение избыточного давления.

Избежать проблемы с тягой также можно, если придерживаться нескольких простых правил:

минимум дважды в период отопительного сезона проводить чистку дымоходной трубы. Обычно причина плохой тяги скрыта именно в засоренности дымохода, т.е в неправильной эксплуатации устройства. И, если его систематически прочищать, то в большинстве случаев можно будет избежать проблем с тягой. При этом, чем ниже качество используемого топлива («курной» уголь, сырые дрова и т.п.), тем чаще придется чистить дымоход;

перед растопкой, для удаления холодного воздуха из трубы, сжигать несколько газетных листов. Воздух немного прогреется, и при разжигании дров не возникнет обратной тяги дымохода.

Проверка планируемой трубы на величину естественной тяги

По сути, основные параметры дымовой трубы мы уже определили – достаточное сечение ее канала и высоту. Но для приборов с естественной тягой никогда не лишним будет проверить силу этой самой тяги. Чтобы не получилось, что построенный дымоход вдруг отказывается выполнять свои основные функции.

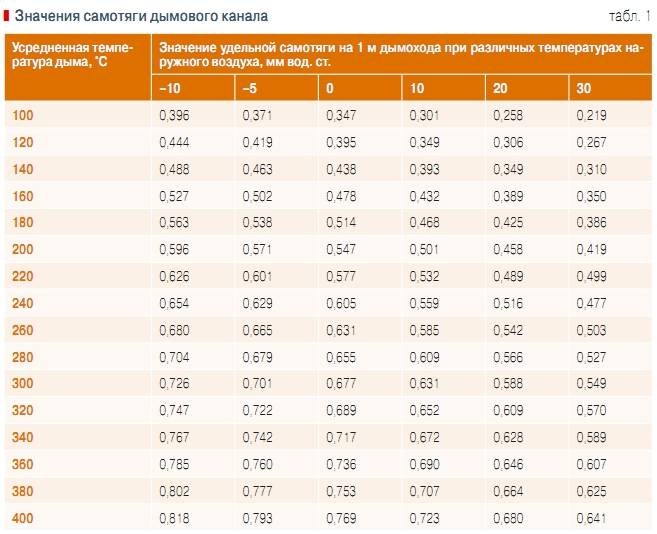

Тяга – это, по сути, разница давлений горячих газов в трубе и наружного воздуха. Именно эта разница и стимулирует движение газового потока по каналу дымохода.

Считается, что для нормальной работы дымохода с естественной тягой эта разница должна составлять не менее 4 паскаль на каждый метр высоты трубы (0,408 мм водяного столба или 0,03 мм ртутного столба). То есть для пятиметровой трубы (наш минимум) тяга должна быть не менее 20 Па. Это обеспечивает и нормальный отвод газов, и необходимый приток воздуха для непрерывного горения топлива.

Как просчитать эту тягу. Естественно, она во многом зависит от плотностей газов, которые, в свою очередь, тесно взаимосвязаны с температурой. В этом можно убедиться взглянув на формулу, с которой мы и будем работать:

ΔP = Hтр × g × Pатм × (1 / Тв – 1 / Тдс) / 287,1

ΔP — естественная тяга в трубе, Па.

Hтр — высота дымовой трубы, м.

g — ускорение свободного падения (9.8 м/с²);

Pатм — атмосферное давление. Нормальным считается значение в 750 мм ртутного столба. Однако, местность, для которой проводится расчет, может иметь и свою специфику. Надо правильно понимать, сто нормой считается уровень моря. А с ростом высоты эта норма начинает снижаться. Причем – довольно значительно. Так что при расчетах необходимо будет руководствоваться нормой для своего региона проживания.

Атмосферное давление обычно измеряется в миллиметрах ртутного столба. Однако, для расчета в системе СИ требуется перевести его в паскали. Это несложно, если знать, что 1 мм рт. ст. = 133,3 Па.

Тв — температура воздуха на улице. Причем, приведенная к шкале Кельвина, то есть С° + 273.

Тдс — средняя температура газов в дымоходе. Определяется как среднее арифметическое показателей на входе и выходе, с последующим приведением к шкале Кельвина.

287,1 — газовая постоянная воздуха. Правильнее было бы подобрать эту величину под конкретный химический состав отводимых газов. Но в нашем случае ошибка значительной, сильно влияющей на конечный результат, не станет.

Несколько важных замечаний по температуре на входе и выходе.

Всегда следует стремиться к оптимальным ее значениям. Статистика показывает, что большинство возгораний происходит с банными печами, в который практически отсутствует теплоотвод, в короткие сроки нагоняется жар в парилке, и при этом дымоход обычно раскаляется до опасных температур.  Поэтому нужно уметь управлять температурами в трубе, используя доступные средства – шиберы, задвижки, устройства дополнительной утилизации тепла (например, водогрейные баки).

В бытовых и отопительных печах с этим попроще, но все равно контроль необходим. В котлах, где сама суть работы заключается в постоянной отдаче тепла циркулирующему теплоносителю, эти вопросы так остро не стоят.

Режим 900 ÷ 600 ℃ (вход и выход), встречающийся у некоторых на банных печах — чрезвычайно опасен во всех отношениях, и даже не должен рассматриваться! Разумные рамки (и то – верхний их предел) это 600 ÷ 400 градусов для бытовых кирпичных и металлических печей. Обычно же стараются выдерживать в диапазоне 400 ÷ 200 ℃. Для газового оборудования нижняя граница может падать и ниже 100 градусов.

Если все исходные значения для подстановки в формулу известны – можно переходить к расчёту. Для этого опять предлагаем воспользоваться возможностями специального онлайн-калькулятора.

Калькулятор расчета естественной тяги дымовой трубы.

Если полученная разница давлений попадает в нормы (более 4 Па на метр высоты трубы) – то проверку можно назвать успешной.

Основные параметры дымовой трубы получены – можно переходить к выбору материалов и детальному проектированию.

О многих других тонкостях самостоятельного проектирования дымохода расскажет предлагаемое видео:

Как проверить тягу в дымоходе газового котла

Цвет и форма пламени горелки

Наиболее простой, но не самый точный визуальный метод проверки тяги в газовом котле. Достаточно заглянуть в техническое окошко котла, находящееся ближе к низу котла, горелочном модуле (на некоторых моделях потребуется снять облицовочную панель).

Если цвет пламени периодически меняется на красный, это говорит о недостаточной тяге, котлу не хватает кислорода для полноценного сжигания газа. Если пламя горелки постоянно изменяет форму и направление, слышны звуки завихрений и сквозняка, присутствует обратная тяга, то есть движение воздушных масс в обратную сторону, вызванное ошибками в конструкции дымохода и порывами ветра.

С помощью зажженной спички

Более информативный и проверенный метод. Чтобы проверить тягу в дымоходе газового котла, поднесите зажженную спичку к техническому отверстию (окошку) котлоагрегата:

  1. Если пламя спички явно стремится во внутрь – тяга присутствует и, скорее всего, соответствует норме.
  2. Если форма пламени спички остается неизменной – тяга отсутствует и необходимо принимать меры.
  3. Если пламя разворачивается в сторону, противоположную котлу – присутствует обратная тяга.

По такому же принципу можно произвести проверку и с помощью тонкого листа бумаги.

Анемометром

Профессиональный прибор для измерения скорости движения воздушных масс, его также называют «ветрометром». Это наиболее точный и информативный способ измерения, однако стоимость прибора начинается от 2 тыс. руб. Поэтому применять его целесообразно лишь при возможности взять его во временное использование.

В норме показатели тяги должны быть от 10 до 20 Па.

Какой должен быть диаметр дымохода для печи?

Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.

Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.

Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Применение дымоходных механических вентиляторов для стабилизации тяги

Механические вентиляторы обеспечивают правильную тягу в дымоходе, независимо от размеров и высоты трубы, расположения здания, перепадов температуры и вида топлива. Некоторые из них, благодаря своей специфической конструкции, не ограничивают свободный отток выхлопных газов. Вытяжной колпак устанавливается на конце дымохода, и отработанные газы всасываются через отверстие в основании вентилятора и выбрасываются через вращающееся рабочее колесо.

Их работой можно управлять вручную, электронным или беспроводным способом. Ручная регулировка заключается в изменении положения ручки на панели контроллера, которая изменяет скорость вращения вентилятора. Во время розжига вентилятор должен работать с максимальной эффективностью. Позже для поддержания надлежащей тяги необходимо снизить число оборотов в минуту, чтобы эффективность упала примерно до 30%.

Электронный контроллер регулирует тягу автоматически. Датчик температуры, расположенный в дымоходе, отключает вытяжку при потухании огня. А если после розжига камина пользователь забудет его включить, датчик сработает автоматически, когда температура в дымоходе превысит 40° C.

Установка дымоходных вентиляторов с регулятором тяги и датчиком вакуума наиболее эффективный способ улучшить тягу. Когда она большая регулятор уменьшает, а если слишком маленькая увеличивает обороты вентилятора.

Обеспечение необходимой тяги в дымоходе для эффективного отвода выхлопных газов из котла или камина иногда бывает затруднительным. Есть много факторов, которые могут нарушить работу этой, казалось бы, не очень сложной установки. Однако нельзя недооценивать проблему, если она возникает, и надеяться, что она как-то решится сама собой.

Почему образуется обратная тяга в дымоходе

На этот процесс влияет большое количество факторов. Основным является неправильное проектирование дымохода еще на этапе строительства. Чтобы в будущем не сталкиваться с проблемой недостаточной или неправильной тяги, необходимо заранее правильно рассчитывать:

  • размер сечения дымохода;
  • его расположение;
  • материал изготовления;
  • форму;
  • высоту трубы;
  • наличие дополнительных приборов, увеличивающих показатели тяги.

Также на показатели качества движения воздуха влияет количество потребляющих кислород в помещении людей или приборов. К последним относятся калориферы, утюги, кухонные плиты и так далее

Важно для правильной работы и регулярное проветривание помещения

Все это человек может контролировать самостоятельно, поэтому только от него зависит наличие обратной тяги в дымоходе. Что делать при влиянии на тягу погодных условий? Контролировать их невозможно, но противостоять вполне реально.

Естественное и принудительное проветривание котельной

По способу обновления воздушного пространства выделяют естественную и искусственную (или принудительную) вентиляцию.

Естественная вентиляция функционирует без использования вентиляторов, её эффективность обусловлена исключительно естественной тягой, а, следовательно, погодными условиями. На силу тяги влияют два аспекта: высота вытяжного столба и разница температур между помещением и улицей. При этом температура воздуха на улице обязательно должна быть ниже той, что в помещении. Если это условие не соблюдается, возникает обратная тяга и проветривание котельной не обеспечивается.

Принудительное проветривание предусматривает установку дополнительных вытяжных вентиляторов.

Обычно эти виды комбинируются в одну вытяжную систему котельной

При её расчёте важно учесть, что вытягиваемый на улицу воздух по объёму должен быть равен нагнетаемому в помещение. Чтобы обеспечить выполнение этого условия, устанавливают обратные клапаны

В чем причина неправильной работы дымохода?

Факторов, которые могут нарушить тягу в дымоходе, существует очень много, но хуже всего, если всему виной – ошибка, которую допустили еще на этапе проектирования (к примеру, неверно подсчитана высота трубы или неправильно подобрано ее сечение). В большинстве этих случаев повышение тяги дымохода может быть получено лишь путем перестройки дымохода. В целом, даже малейшее отклонение от норм и предписаний, относящихся к проектированию и установке, может привести к неправильному функционированию дымоотвода.

Одна из самых простых и легкоразрешимых причин плохой тяги – загрязнение сажей и разным мусором дымоотвода. В данном случае увеличить тягу дымохода совсем просто — почистить трубу, обратившись к профессиональному трубочисту, или сделать все самостоятельно.

Как усилить тягу в уже смонтированном канале

Приведенные расчеты позволяют построить дымовую трубу с оптимальными параметрами для получения нормального уровня естественной тяги. А что делать, если присутствует обратная тяга? Можно ли усилить показатель и как увеличить тягу своими силами? Есть несколько способов:

  1. прочистка дымоотводного канала. При оседании сажи и иных видов отложений существенно уменьшается рабочий диаметр трубы, что и приводит к снижению тяги. Произвести прочистку можно:
    • при помощи металлической щетки – ершика. Для этого необходимо привязать ерш к прочному канату и дополнить конструкцию грузом. Чистка производится с крыши;

Использование ершика для очистки дымовой трубы

специальными средствами типа полено «Трубочист»;

Специальное средство для очистки от сажи

народные средства. Например, кожуру от сырого картофеля, осиновые дрова и так далее;

  1. устранение конструктивных недочетов, допущенных при строительстве трубы (устранение трещин, удлинение или укорачивание, устранение излишних изгибов, утепление и так далее);
  2. установка дополнительного оборудования.

В качестве дополнительного оборудования для усиления тяги можно использовать:

регулятор. Прибор устанавливается на трубу и путем открытия/закрытия заслонки позволяет регулировать силу тяги в отопительной системе;

Устройство для регулирования тяги

дефлектор-усилитель. Увеличение тяги происходит за счет перенаправления потоков воздуха, образуемых вследствие увеличения диаметра устройства;

Устройство для перенаправления воздушных потоков

флюгер. Стабилизатор тяги, также как и дефлектор, устанавливается на окончание дымовой трубы и служит для усиления тяги за счет обтекаемости потоков воздуха. Кроме этого флюгер помогает стабилизировать уровень тяги при сильных порывах ветра;

ротационная турбина. При воздействии ветра устройства начинает вращаться, создавая вокруг себя область низкого давления, способствующую увеличению тяги.

Усилитель тяги при ветре

Все дополнительные устройства требуют периодического обслуживания: прочистки в теплое время года и очищение от наледи зимой. Если не производить прочистку своевременно, то работоспособность устройства будет сведена к минимуму и требуемый эффект достигнут не будет.

Источник

Функции дымовых труб

От материала и высоты дымохода зависят такие факторы, как:

  • Образование хорошей тяги, напрямую зависящее от высоты трубы.
  • Качество сжигаемого горючего.
  • Время прогрева стенок дымохода. Если стенки дымовой трубы прогреваются за небольшой промежуток времени, то это ведет к устранению конденсата, который не может образоваться при хорошем уровне тяги.

На качество тяги зависит и используемый материал. При монтаже дымоходов из кирпича его внутреннюю часть нужно сделать максимально гладкой, чтобы избежать оседания копоти и сажи на трубе. Для отделки трубы изнутри не советуем использовать раствор из глины, так как она плохо проводит тепло, что влечет за собой уменьшение тяги и образование конденсата.

Поэтому можно сделать вывод, что в процессе устройства дымоходов всё очень тесно связано между собой, но главный фактором хорошей функциональности отопительных котлов, печей и каминов всё же является высота дымоходной трубы.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход в разрезе

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках

Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

  • Соединительные патрубки, который соединяет трубу с котлом — переходники.
  • Трубы различной длины.
  • Проходные патрубки.
  • Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
  • Конусообразный наконечник.
  • Отводы.

Выводы и полезное видео по теме

Ролик с наглядной демонстрацией процесса расчета высоты дымового канала для обустройства котельной:

Здесь автор видео поделился собственным опытом расчета и монтажа дымохода для котла на твердом топливе:

Еще одно видео в помощь проектировщику-любителю:

Не столь важно, на каком топливе работают котлы в котельной. В любом случае не обойтись без системы отвода дымовых газов. Главные требования, которым должны соответствовать дымоходные трубы — хорошая тяга и пропускная способность, выдержанные нормы экологии

Главные требования, которым должны соответствовать дымоходные трубы — хорошая тяга и пропускная способность, выдержанные нормы экологии.

Хотите задать вопрос по спорному или неясному моменту, который встретили при ознакомлении с информацией? Есть полезные сведения по теме статьи, которыми желаете поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
