Как проверить рабочее давление фреона в кондиционере

Действия после замеров – заправляем агрегат

Итак, когда вы смогли определить, что уровень давления в системе кондиционирования вашего транспортного средства слишком низкое, это значит, что его необходимо повысить. Соответственно, установку следует дозаправить с помощью хладагента. Поскольку вы заранее купили манометрическую станцию со всеми необходимыми магистралями и переходником, остается приобрести только баллон с хладагентом.

Как сказано выше, подбор фреона осуществляется в соответствии с годом выпуска автомобиля, а также рекомендациями производителя. Купить хладагент можно практически в любом автомобильном магазине. Вне зависимости от производителя и типа системы, баллончика весом в 1 килограмм вполне хватит для того, чтобы заправить кондиционер несколько раз (автор видео — RealStuntDriver).

Обязательно нужно знать, какой тип расходного материала используется в вашем автомобиле — смешивание различных марок хладагента ни в коем случае не допускается. Также, как и замена одного фреона на другой, поскольку это может способствовать полному выходу из строя климатической системы. Итак, когда хладагент у вас будет на руках, можно приступать к дозаправке.

Вам необходимо подключить манометрическую установку по тому же принципу, как и для проверки уровня давления. Разница заключается только в том, что теперь второй патрубок с манометра следует накрутить на баллончик с приобретенным хладагентом. Перед тем, как выполнить заправку системы, следует увеличить обороты двигателя на холостом ходу. Количество оборотов должно составлять около двух тысяч. Чтобы увеличить обороты, необходимо либо подложить что-то на педаль газа, либо попросить кого-то подавить на газ.

Климатическая система активируется в режиме рециркуляции, при этом желательно активировать наименьшую температуру, которая возможна. Процедура заправки системы осуществляется в несколько этапов. Вам необходимо откручивать кран на манометре, при этом делать небольшой перерыв в 2-3 минуты. Это делается до того момента, пока не будет достигнут необходимый результат, при этом ориентируйтесь на стрелку манометра.

Специалисты рекомендуют производить все эти действия в гараже или другом закрытом помещении, чтобы на автомобиль не воздействовали солнечные лучи. В противном случае компрессор может увеличивать температуру, а в результате колебаний стрелки правильно определить давление будет проблематично. Когда процедура дозаправки будет завершена, краны на манометре необходимо закрутить, а все подключенные магистрали к системе — отключить.

Если после дозаправки вы заметили, что давление начинает снижаться, возможно, причина заключается в утечке. Тогда необходимо ликвидировать причину утечки, после чего произвести процедуру заново. Специалисты также утверждают, что балончик для дозаправки это хорошо, но при заправке на СТО в систему добавляется масло, краситель.

Дозаправка по давлению и температуре перегрева

Сразу хотим предупредить, что данный способ добавления хладона считается ненадежным, хотя многие холодильщики заправляют фреон «на глазок», ориентируясь только по давлению. Лучшая и самая правильная методика заправки – полная замена хладагента с опорожнением системы и заливкой по весам, как это описывается в нашем руководстве.

Помимо термометра и манометрического коллектора, вам понадобится:

  • шестигранные и рожковые ключи;
  • весы электронные (сгодятся кухонные);
  • фреон требуемой марки (указывается на табличке внешнего блока).

Первым делом убедитесь в отсутствии утечек, иначе рискуете потратить время и силы впустую. Выполняя дозаправку, придерживайтесь инструкции:

  1. Присоедините шланг от манометра НД к сервисному порту, а среднюю трубку желтого цвета – к газовому баллону в соответствии с представленной ниже схемой.
  2. Откройте вентиль баллона и продуйте шланги от воздуха, на секунду приоткрыв кран высокого давления (справа на коллекторе).
  3. Поставьте емкость с хладоном на весы, обнулите показания. При заливке фреона R410a баллон ставится кверху дном.
  4. Включите кондиционер на охлаждение и откройте сервисный вентиль, предварительно открутив защитную крышку.
  5. Открывая кран НД (слева на манометрической станции), запускайте хладон в контур малыми порциями, буквально по 30 грамм. Ориентируйтесь по электронным весам.
  6. После заливки каждой порции перекрывайте кран и замеряйте температуру газового патрубка в течение 1—2 минут. При необходимости подавайте следующую порцию. Задача – снизить перегрев до нормы 5—8 °С.
  7. По окончании дозаправки закройте поочередно вентили коллектора, сервисного патрубка и баллона.

Пример. Если раньше температура газовой магистрали при давлении 5.4 Бар составляла +17 °С, перегрев достигал 17 — 8 = 9 градусов (фреон R22). Значит, нужно добиться охлаждения трубки до + 14 °С, чтобы уложиться в норму.

Подробно технология дозаправки сплит-системы по перегреву и давлению описана в видеосюжете:

Заправка по перегреву

Заправка по перегреву

Способ основан на поредении разницы температуры в контуре и температуры кипения хладагента. Для работы:

  1. Включают агрегат.
  2. На газовую трубу устанавливают электронный термометр. Он показывает температуру фреона в контуре.
  3. По показаниям манометра на коллекторе определяют температуру кипения хладагента.
  4. Вычисляют разницу. Превышение предела 5-8оС говорит о недостаточном количестве фреона и необходимости дозаправки.
  5. Открывают вентиль на баллоне, приоткрывают жидкостный вентиль коллектора для стравливания воздуха (время – не более 1с).
  6. Открывают газовый вентиль коллектора.
  7. Проводят замеры температуры и давления в системе, рассчитывают разницу температур.
  8. Процесс продолжают, пока разница не окажется в допустимых пределах 5-8оС.
  9. Закрывают газовый вентиль коллектора.
  10. Закрывают вентиль на баллоне.
  11. Отсоединяют коллектор.
  12. Закрывают сервисный штуцер.

Почему давление не зависит от количества хладона

Фреоны, применяющиеся в системах кондиционирования и холодильниках, циркулируют внутри закрытого контура, состоящего из двух теплообменников (испарителя и конденсора), компрессора и дроссельного клапана. В первом радиаторе хладагент переходит из жидкой в газовую фазу, отнимая теплоту комнатного воздуха, во втором снова превращается в жидкость. Подробнее принцип работы сплит-системы описывается в отдельной публикации.

Напор хладона в системе зависит от нескольких основных факторов:

  • температуры окружающей среды и воздуха в помещении;
  • рабочего режима кондиционера;
  • степени загрязнения теплообменников и воздушных фильтров;
  • марки заправленного хладагента;
  • других, менее существенных факторов.

Реальное давление рабочей жидкости меняется несколько раз в течение суток из-за погоды и переключения режимов охлаждения. Количество хладагента никакого влияния не оказывает, разве что вещество улетучится из системы полностью. В подтверждение этих слов опишем эксперимент, опубликованный в техническом пособии известного автора Патрика Котзаогланиана:

  1. Возьмем 2 закрытых резервуара, имитирующих фреоновый контур системы кондиционирования. Подключим к ним манометры и заполним разным количеством хладагента марки R22.
  2. Нагреем сосуды до одинаковой температуры +20 °С. Все три манометра покажут 8 Бар независимо от уровня жидкости в резервуаре. Почему?
  3. При нагреве фреон испаряется, но газу требуется в 30 раз больший объем, чем жидкости. Паровая фаза быстро заполняет свободное пространство и насыщается, давление в сосудах растет. Когда нагрев прекращается, показания приборов становятся одинаковыми.
  4. Для проверки утверждения нагреем 2 резервуара до температур 27 и 34 градуса. Манометры покажут рост до 10 и 12.2 Бар соответственно.

Как проверить остаток фреона в сплит-системе

Определить недостаток или избыток хладона в контуре сплит-системы можно по величине перегрева газа, идущего из испарителя в компрессор. Разъясним данное понятие:

  • испарившийся во внутреннем теплообменнике хладагент движется по трубке низкого давления в компрессор;
  • по дороге пар успевает дополнительно нагреться на 5—8 °С (если количество фреона соответствует норме);
  • разница между температурой кипения жидкости и реальной температурой газа на всасывающем патрубке компрессора называется перегревом.

Расположение сервисных портов сплит-системы и подключение манометрической станции

Для работы вам понадобится манометрическая станция с присоединительными шлангами и контактный термометр (также подойдет электронный пирометр). Диагностируем остаток фреона согласно следующей инструкции:

  1. Узнайте тип используемого в кондиционере хладона по шильдику, закрепленному на внешнем модуле.
  2. Синий шланг, ведущий к манометру низкого давления (сокращенно — НД), находящийся слева на коллекторе, подключите к сервисному порту газовой магистрали, как сделано выше на фото. Она отличается большим диаметром.
  3. Включите сплит-систему на охлаждение при максимальном режиме работы вентилятора. Откройте левый кран манометрической станции.
  4. Снимайте показания только после запуска компрессора. Звук работающего агрегата хорошо слышится из внешнего блока.
  5. Узнайте температуру кипения вашей марки фреона при измеренном давлении, ориентируясь по таблице.
  6. С помощью термометра измерьте реальный нагрев газовой трубки на всасывающей стороне. Рассчитайте разницу между этой температурой и табличным значением точки кипения.
  7. Переходите к анализу результата.

С помощью термометра определяется нагрев газового патрубка большого диаметра, приходящего от внутреннего блока к компрессору

Разберем пример, отображенный на фото. Стрелка показывает 5.4 Бар, что соответствует точке кипения фреона R22 +8 °С. Измеряем температуру всасывающего патрубка и получаем, например, +14 градусов, величина перегрева составит 14 — 8 = 6 градусов. Допустимый диапазон для всех типов воздушных кондиционеров, включая автомобильные, составляет 5—8 °С, значит, количество хладона в норме.

Признаки нехватки фреона в сплит-системе

Если в результате измерений вы получили перегрев пара более 8 градусов, налицо недостаток фреона в контуре сплит-системе. Что происходит в кондиционере:

  1. Жидкость закипает в первой секции испарителя и переходит в газообразное состояние. Пар, пройдя сквозь трубки теплообменника и участок магистрали до компрессора, успевает сильно нагреться.
  2. Постоянно всасывая горячий газ, компрессорный агрегат плохо охлаждается и начинает перегреваться, сокращается ресурс механизма.
  3. Производительность по холоду заметно снижается. 1 кг хладона в среднем способен поглотить и перенести 50 Вт теплоты – чем меньше расход фреона в элементах контура, тем слабее охлаждается воздух.

При утечке хладона на стыках появляются следы масла, не заметные на первый взгляд

Недостаток хладагента сопровождается другими побочными признаками:

  • по команде датчиков сплит-система часто отключается и показывает ошибку;
  • компрессор долго работает в максимальном режиме;
  • трубки и сервисные порты покрываются инеем, в запущенных случаях на ребрах испарителя нарастает снежная «шуба».

Идентичные симптомы проявляются на кондиционерах авто, поскольку они функционируют по аналогичному принципу.

Переизбыток и другие неполадки в сплит-системе

Величина перегрева оказалась меньше 5 градусов? Значит, в системе циркулирует слишком много жидкости. Часть вещества не успевает испариться в теплообменнике внутреннего блока, отдельные капли могут попадать в компрессор, а это чревато крупной поломкой.

Если вы уверены в собственных силах, попытайтесь удалить часть фреона самостоятельно. По манометру на коллекторе или по таблице определите, какое давление должно быть в кондиционере при нормальном перегреве +7 °С и аккуратно стравите малую порцию газа.

Аномально высокий либо слабый перегрев возникает не только из-за хладагента, но и различных неисправностей:

  • засорена капиллярная трубка дроссельного клапана;
  • неполадки компрессора или осушителя;
  • неисправен четырехходовой соленоидный клапан, обращающий цикл в другую сторону (режимы охлаждение / обогрев).

Диагностику и устранение неполадок автокондиционера лучше доверить мастеру станции техобслуживания

Указанные проблемы решаются одним способом – вызовом мастера, несведущий пользователь просто не сможет их диагностировать. Если манипуляции с хладоном не дали результата, звоните в сервисную службу.

Объем фреона в автокондиционере

Общего норматива для заправки автокондиционера не существует, так как количество масла и хладагента, необходимое для заправки, индивидуально для каждой марки и модели авто. Узнать объем фреона в автокондиционере вашей машины, можно, пролистав её техническое описание или заглянув в сервисную табличку, прикреплённую под капотом. Если у вас нет ни того, ни другого, искомые показатели легко отыщутся в интернете. Приблизительный объем автокондиционеров для разных типов легковых машин составляет:

  • 350-500 г хладагента для малолитражных машин;
  • 550-700 г хладагента для авто с одним испарителем;
  • 900-1200 г хладагента для авто с двумя испарителями (с двухзонной системой).

Грамотный сервисный мастер обязательно отыщет нормы заправки автокондиционера для вашей модели и года выпуска, чтобы залить в систему ровно столько хладагента и масла, сколько предписано для неё производителем.

Как образуется избыток фреона в автокондиционере

Как показывает практика, перезаправка кондиционера сверхнормативным количеством хладагента возможна только в случае ручной заправки. Там, где для заправки используется автоматическая станция, избыточная заливка фреона невозможна. Особенно часто возникает избыток фреона, когда автовладелец заправляет свой автокондиционер самостоятельно, используя для заливки одноразовый заправочный набор. В этом случае сложно контролировать количество попавшего в систему хладагента. Нередко владелец даже не подозревает о том, какой вред наносит устройству, залив в него слишком много фреона.

Признаки неисправности компрессора

Должно быть понятным, когда система сплит не в состоянии обеспечить заданный температурный режим, этот фактор может указывать на то, что компрессор не работает.

Кроме того, функционирование компрессорного агрегата кондиционера явно определяется характерным шумовым эффектом, какой создаёт холодильный агрегат. Шум оборудования не сказать, чтобы сильный, но при работе агрегата прослушивается уверенно.

Если принимается решение на ремонт внутренних дефектов холодильного компрессора, приходится демонтировать аппарат из системы, предварительно освободив контур от хладагента

Кстати, опять же, исходя из уровня шума, определяются некоторые виды дефектов компрессорной машины. Так, если при работе отмечается повышенный щелкающий звук или звук скрежета, скорее всего, можно констатировать износ или повреждение клапанов.

При такой неисправности производительность компрессора резко падает, корпус аппарат сильно греется. В конечном итоге срабатывает внутреннее тепловое реле, работа машины блокируется.

Зачастую имеет место ситуация, когда практически сразу после запуска компрессора наблюдается прекращение его работы. Однако при этом сам аппарат фактически цел и работоспособен.

Причиной дефекта при такой ситуации обычно является недостаток или переполнение контура хладагентом. Аварийную остановку обеспечивает тепловое реле, которое, кстати, тоже может выходить из строя.

Одна из конструкций теплового реле, из тех, что используются для защиты компрессора сплит-системы от нагрева выше допустимой температуры. Между тем, этот прибор также может быть неисправен

Наконец, владелец сплит системы может сталкиваться с рабочим моментом – когда компрессорный агрегат попросту не запускается. При этом кондиционер вполне работоспособен в плане всех остальных функций.

Компрессор не даёт повода для констатации дефектов – внешне выглядит целым и невредимым. Традиционной причиной такого варианта, как правило, является неработоспособность пускового конденсатора емкостью от 10 мкФ и более.

Примерно так выглядят конденсаторы, отвечающие за момент пуска компрессора сплит системы. В зависимости от мощности компрессорного агрегата варьируется рабочая ёмкость таких деталей

Самый тяжелый и практически невосстанавливаемый дефект компрессора сплит системы – это межвитковое замыкание в обмотках статора мотора привода. Правда, следует отдать должное – в современных конструкциях герметичных компрессоров крайне редко появляется такая неисправность.

Подготовка к процедуре замера

Конечно, замерить давление без специальных инструментов не удастся, так что приготовьте деньги на их покупку. Нам понадобится набор для заправки кондиционера:

  • Манометрическая станция;
  • Идущие в комплекте шланги;
  • Переходники для трубок.

Не забудьте заранее приготовить рабочую жидкость, ведь возможность ее нехватки вполне может показать результат диагностики. Тут главное не ошибиться, так как фреон для кондиционера автомобиля нельзя заменять другими жидкостями, а также смешивать различные типы между собой. Все это чревато последствиями, вплоть до поломки агрегата. Однако, как определить вид газа? В этом я немного помогу, значит весь существующий фреон для машин, можно разделить на несколько разновидностей:

  1. R-12 – используется в автомобилях до 1994 года выпуска.
  2. R-134 – с 1994 и по сей день.

Разница между ними в том, что в первом варианте уровень давление на порядок ниже чем во втором. Лучший способ определить марку залитого фреона – это ознакомится с инструкцией, где есть вся необходимая информация.

Какое давление в кондиционере?

Давление может зависеть от температуры окружающей среды, типа фреона и режима работы.

При температуре 24 градуса на фреое R410A и работе на холод:

  • рабочее давление всасывания примерно 8 бар.
  • рабочее давление нагнетания примерно 20-25 и более бар.
  • нерабочее давление примерно 15 бар.

«Рабочее давление всасывания» — давление которое показывает манометрическая станция на стороне всасывания(газовая труба) при включенном компрессоре кондиционера.

«Рабочее давление нагнетания» — давление которое показывает манометрическая станция на жидкостной трубе при включенном компрессоре кондиционера.

«Нерабочее давление» — давление которое показывает манометрическая станция на стороне всасывания(газовая труба) при выключенном компрессоре кондиционера.

Рабочее давление всасывания и Рабочее давление нагнетания у некоторых моделей указывается на шильдике кондиционера.

1 4 · Хороший ответ

Выйдет ли из строя кондиционер, если он работает в помещении с открытыми настежь окнами?

Это довольно распространенное заблуждение. Одним из условий безотказной работы кондиционера является соблюдение температурного режима, указанного в документации

Важно отметить, что он указывается как для внешнего блока (температура на улице), так и для внутреннего (температура в помещении). И может быть разным для разных режимов работы кондиционера: обогрев, охлаждение, сушка воздуха, очистка, и т.д. Таким образом, при работе в температурных условиях, предусмотренных производителем, открытые окна не угрожают вашему кондиционеру, а избегают этого лишь из экономических соображений

Однако лично я бы посоветовал иногда открывать окна, так как вопреки ещё одному заблуждению, кондиционер не забирает воздух с улицы, и не заменяет необходимого проветривания помещений

Таким образом, при работе в температурных условиях, предусмотренных производителем, открытые окна не угрожают вашему кондиционеру, а избегают этого лишь из экономических соображений. Однако лично я бы посоветовал иногда открывать окна, так как вопреки ещё одному заблуждению, кондиционер не забирает воздух с улицы, и не заменяет необходимого проветривания помещений.

Не включается режим heat на кондиционере. Какие причины?

Попробуйте вынуть и снова вставить батарейки в пульте для кондиционера. Некоторые производители специально делают так, чтобы летом программа Heat не мешала. При переустановке как бы запускается другая программа работы сплита.

2 8 · Хороший ответ

Можно ли закачать в холодильник фреон вместо r12 . r600a не меняя компрессора?

Даже если вы хороший специалист, то лучше этого не делать. Есть распространённое мнение, что любой фреон крайне опасен для здоровья, особенно те, что старого поколения. В вашем случае – R12. Но стоит учесть, что в тех объёмах, которые имеются в бытовых холодильниках, утечка хладагента не может нанести вред здоровью или привести к взрыво- или пожароопасной ситуации.

Так почему же нельзя? Газ – это не жидкость. И просто так с ней справиться без особого навыка не получится. Конечно, для подобных манипуляций стоит вызывать специалиста. Кроме того, достать в свободной продаже R600a тоже не так просто. И надо быть уверенным, что это действительно он и хорошего качества. У вас место и оборудование, где это можно проверить?

Источник

Как работает автомобильный кондиционер?

Любой автомобильный кондиционер, вне зависимости от производителя транспортного средства, функционирует по одному принципу. По патрубкам и магистралям установки проходит хладагент, сжимающийся во время работы одного из основных элементов системы — компрессора. В результате того, что давление в установке достаточно высокое, хладагент или фреон может забирать тепло из окружающей среди и нагревать его. Далее, разогретый газ перемещается по патрубкам, где, собственно, и отдает тепло. В тот момент, давление в кондиционере автомобиля снижается, хладагент начинает остывать, и именно в это время холодный воздушный поток начинает поступать в салон транспортного средства.

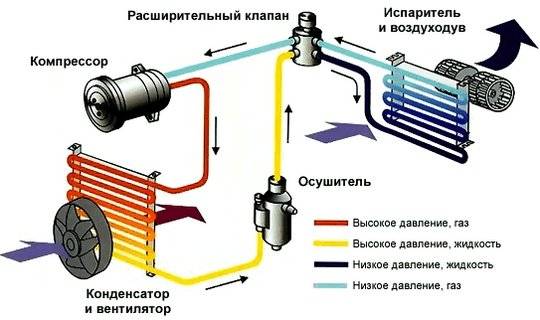

Схема работы системы кондиционирования авто

Когда наступает теплое время года, опытные автолюбители всегда производят диагностику установки, чтобы до наступления жары можно было провести все необходимые профилактические действия и ремонт. Следует отметить, что процедура диагностики установки должна осуществляться не реже одного раза в год, а лучше — в начале и в конце сезона. В принципе, такую задачу сегодня можно выполнить на любом специализированном СТО, а если вы обладаете определенными знаниями — то это можно сделать самостоятельно. Если вы решили осуществить этот процесс своими силами, необходимо подготовить некоторый инструментарий и приборы.

Немаловажным элементом установки является датчик низкого давления кондиционера — он предназначен для контроля этого параметра. Это устройство находится на одном из патрубков системы, следует отметить, что это может быть магистраль не только низкого, но и высокого давления. Именно датчик давления в автокондиционере позволяет точно определить, какой объем хладагента потребуется для нормального функционирования компрессора. При необходимости регулятор осуществляется активацию и деактивацию компрессора во время работы установки.

Заправка автокондиционера

Выход из строя данного регулятор чреват довольно серьезными последствиями. То есть сам компрессор может и не включаться. А может активироваться при пониженном давлении либо его отсутствии. Кроме того, из-за поломки регулятора компрессор может вовсе не включаться при избыточном объеме хладагента в магистралях системы.

Следует отметить, что в любом случае, поломка датчика может со временем привести к поломке компрессора — в один прекрасный момент этот компонент может попросту заклинить. Сам регулятор может сломаться в результате механических повреждений или из-за окисления контактов на его выходах. В зависимости от производителя транспортного средства тип регулятора может различаться. По своей конструкции датчики могут иметь разную резьбу, устройство, они могут быть оснащены двумя или более контактами, также могут быть различия в типах разъемов. Фактически же чем дороже и представительнее машина, тем трудней найти нужный регулятор для системы кондиционирования.
