Выбор циркуляционного насоса для системы отопления

Какой циркуляционный насос выбрать?

Кроме основных характеристик необходимо обратить внимание и на другие показатели этого прибора:

Схема подбора насоса для системы отопления.

Экономичность. Очень важный фактор, и зависеть он будет от типа насоса, конструкционных особенностей, наличия блока электронного управления. Он позволит сэкономить до 40% электрической энергии и продлить срок службы насоса. Это устройство контролирует скорость вращения ротора в зависимости от потребности в интенсивности отопления. Так как прибор будет работать на полную мощность не всегда, то и уровень шума, создаваемый им, значительно снизится. Запас прочности. После расчета напора и производительности насоса, необходимого для вашей топливной системы, прибавьте к этим цифрам еще 10-20%. Таким образом, прибор, установленный вами, не будет работать на износ, а станет использовать свой ресурс оптимально. Срок службы современных насосов зависит от качества их исполнения. При условии правильной установки и эксплуатации они служат около 10 лет. Чтобы достичь этого, монтаж приборов производите перед входом в отопительный котел. В этом месте системы температура теплоносителя самая низкая, и износ деталей насосов, соприкасающихся с водой, не такой сильный. Для удобства демонтажа агрегата и последующего его обслуживания до места установки насоса и после него монтируют запорные краны. Если в системе предусмотрен расширительный бак мембранного типа, то насос устанавливают за ним, по ходу движения теплоносителя. Такая точка подключения позволяет наиболее эффективно удалять воздух. Помните, что образование воздушных пробок недопустимо. При монтаже циркуляционного агрегата необходимо расположить его так, чтобы ось вращения вала находилась в горизонтальной плоскости

Следует обратить внимание на степень загрязненности рабочей жидкости. Большое количество абразивных веществ, которые могут находиться в воде, срока службы насосу не добавят

УСТАНОВКА И ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ

Перед монтажом насоса изучается руководство пользователя. В нем описаны основные правила монтажа, рекомендации по обслуживанию агрегата. Помпу не врезают в магистраль, а делают для нее байпас – п-образную конструкцию с шаровыми кранами для перекрытия подачи воды и фильтром грубой очистки перед входным патрубком.

Это даст возможность оперативно заменить насос или выполнить ремонтные работы без отключения отопления.

Этапы планирования монтажа:

  • выбор места для монтажа;
  • количество насосов;
  • положение помпы;
  • подключение к электросети.

Место монтажа помпы – на основной трубе, сразу после котла или на обратной, после расширительного бака. Рекомендуется последний вариант – это приведет к стабилизации давления, будут отсутствовать рывки скорости движения воды.

Число насосов зависит от схемы трубопроводов. Для классической однотрубной или двухтрубной системы достаточно одной помпы. Если есть одно или несколько ответвлений, характерные для лучевого отопления – на каждую ветку устанавливается отдельный насос.

Общее правило положения насоса – направление ротора только горизонтальное. На каждом патрубке подключения есть стрелка, указывающая направление движения теплоносителя. Если выбрано вертикальное положение и это разрешено изготовителем – номинальная мощность может упасть до 30%.

Подключение электричества стандартное, все модели работают от сети 220 В. Исключения – промышленные помпы и предназначенные для организации централизованного теплоснабжения. Рекомендуется сделать отдельную линию с установкой автомата защиты.

Для подключения можно соединить три провода напрямую с клеммами коробки. Но лучше установить трехконтактную вилку и розетку.

Дополнительно при выборе обращают внимание на производителей. Хорошо зарекомендовали себя модели Willo, Sprut, Grundfos

Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды

Кроме того, важно правильно подобрать оптимальный вариант по производительности и высоте подачи воды. 2012-2020 г

Все права защищены

2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов

3 На что обратить внимание?

Прежде чем приступить к выбору насоса для системы отопления, следует определиться, какие характеристики он должен иметь

Какой нужен аппарат для отопления частного дома и на что обратить внимание, чтобы сделать оптимальный выбор циркуляционного насоса для системы отопления:

  • общая отапливаемая площадь помещения;
  • необходимый уровень температуры в здании;
  • тип топлива;
  • число этажей в помещении;
  • какую функциональность и тип имеет отопительный котел;
  • давление жидкости в контуре и температура на выходе и входе котла.

Циркуляционный насос может устанавливаться двумя способами.  Это также влияет на подбор насоса для отопления.

  1. Встраивается непосредственно в котел – наблюдается во многих современных моделях.
  2. Вваривается помпа как отдельная часть отопительного контура. Применяется чаще в старых моделях отопительных котлов. Циркуляция воды в системах происходила за счет разницы в плотности и массе холодного и горячего теплоносителя. Трубы в таких системах располагали под уклоном. Внедрение циркуляционной помпы в такую систему увеличивает скорость передвижения теплоносителя и, следовательно, быстрее осуществляется обогрев помещения.

В вопросе, как подобрать насос, учитывают также характерные особенности системы отопления.

  1. Тип системы отопления. Для сетей с естественной циркуляцией рекомендуют устанавливать устройство с мокрым ротором мощностью до 50-60 Вт. Если циркуляция принудительная, необходим более мощный агрегат до 80 Вт, если есть уклон, и до 90 Вт без уклона.
  2. Отапливаемая площадь и объем теплоносителя. Чем выше эти параметры, тем более мощный необходим механизм. Для расчета точной мощности аппарата рекомендуется обратиться к телотехнику.
  3. Ограничение на предельный уровень шума. Для отопления частного дома, где не предусмотрено отдельное помещение для насоса на достаточном расстоянии от жилых комнат, не рекомендуют выбирать аппараты с сухим ротором.
  4. Техническое состояние системы отопления. К новой системе отопления подойдет любая помпа. Для систем, возраст которых 15-20 лет и больше, необходимо учесть наличие примесей в жидкости. К расчетной мощности прибавляют 25-35%, особенно при выборе аппарата с мокрым двигателем. Однако для старых сетей лучше подойдет аппарат с сухим ротором, потому как он менее чувствителен к качеству жидкости.

Как выбрать циркуляционный насос для отопления

Чтобы правильно выбрать марку, вид и тип циркуляционной помпы, надо брать во внимание такие параметры как напор, продуктивность, монтажное исполнение и потребляемую мощность. Все эти величины путем вычислений устанавливает мастер, осуществляющий монтаж всех элементов отопительного контура

Самым оптимальным выбором для отопительной системы небольшого дома остаются «мокрые» помпы, имеющие довольно большой срок работы без какого-либо технического обслуживания. Даже несмотря на то, что внутренние части электродвигателя постоянно соприкасается с разогретой жидкостью, применение современных материалов и технологий не приводит к его коррозийному разрушению в течение долгих лет.

В числе немаловажных моментов при выборе насоса остается его стоимость. Оригинальные насосы таких известных производителей как датский Grundfus или немецкий Wilo стоят достаточно дорого, однако их стоимость перекрывается надежностью и сроком безаварийной работы доходящей до 10 лет. Их дешевые китайские аналоги в среднем нормально работают 2-3 года и затем требуют замены, однако и стоят они в 2-3 раза меньше.

В последнее время предпочтение отдается энергосберегающим насосам, конструкцией которых предусматривается электрическая схема для работы на постоянном токе. Работу по подбору насоса можно произвести самостоятельно, однако, учитывая стоимость самого оборудования и установки, а также избегая лишних расходов при эксплуатации, эту работу лучше доверить специалисту. Кроме основных величин стоит учитывать:

  • тип системы отопления;
  • объем теплоносителя и отапливаемую площадь помещения;
  • шумовые параметры, влияющие на место установки;
  • техническое состояние системы и количество примесей в теплоносителе;
  • тип котельного оборудования и вид топлива, а также температуру теплоносителя на его выходе и входе.

При выборе необходимо опираться на пиковые показатели, что обеспечит работу контура с достаточным запасом прочности и эффективности.

Распространенные неисправности циркуляционных насосов и методы их устранения

Ниже приводятся наиболее часто встречающиеся неполадки агрегата, причины их возникновения и способы устранения.

1. Неисправность

2. Возможная причина

3. Способ устранения

При включении агрегат издает рабочие звуки, но турбина не вращается

Окисление вала вследствие длительного простоя агрегата. Крыльчатку заблокировал посторонний предмет. Отсутствует электропитание

Отсоединить двигатель и принудительно провернуть вал. Удалить посторонний предмет и провернуть турбину вручную. Установить сетчатый фильтр перед входным патрубком.

Включенный насос не работает и не шумит

Перебои с электропитанием. Срабатывание плавкого предохранителя. Неправильная коммутация клемм электродвигателя

Обеспечить бесперебойное питание. Замена плавкой вставки. Проверить и , в случае необходимости, правильно подключить электродвигатель к сети.

Самопроизвольное отключение в процессе работы

Наличие накипи и других отложений на рабочих элементах

Разобрать устройство и произвести очистку от накипи.

Повышенный уровень шума

Завоздушивание системы

Выпустить воздух из трубопроводов.

Сильная вибрация помпы в процессе работы

Износ подшипников

Разобрать агрегат, промыть, заменить или отрегулировать подшипники

Устройство не обеспечивает необходимый напор

Неправильное направление вращения турбины. Неправильная коммутация клемм электродвигателя. Повышенная вязкость рабочей среды. Загрязнение фильтра всасывающей магистрали

Устраняется в зависимости от причины.

Используя приведенные выше рекомендации можно произвести несложный ремонт циркуляционного насоса своими руками.

Использование насоса обеспечивает повышение эффективности и стабильности работы отопительной системы. Кроме этого, наличие нагнетателя позволяет в некоторой степени нивелировать неточности, допущенные при монтаже отопительного контура.

Как правильно выбрать водяной насос для отопления

Таким образом, выбирая циркулярный насос, следует обращать внимание на такие его технические характеристики:

мощность;
предельный температурный уровень;

внутреннее давление, отвечающее за напор

Для одноэтажных домов данный критерий не столь важен, но при отоплении многоэтажных объектов, на этот параметр нужно обращать пристальное внимание. Находиться в прямой зависимости с диаметром труб в системе и о данном показателе сообщает специальная маркировка 30, 40, 80 и так далее, обозначающая высоту подъема теплоносителя в дециметрах, соответственно на 3, 4 или 8 м;

производительность аппарата, представляющую собой объем теплоносителя, перекачиваемого за единицу времени и зависящего от мощности котла, расхода насоса и температуры воды в подающей трубе и в обратной;

объем расхода электроэнергии, а также возможности регулирования этого параметра с помощью переключателя

На корпусе, как правило, указывается наибольшее потребление, хотя многие «бытовые» модели не имеют регулировки и обладают усредненными показателями.

Но перед тем как сделать окончательный выбор, специалисты рекомендуют ориентироваться не на пиковые показатели, так как в таком режиме аппарат работает исключительно мало времени, лучше во внимание принимать усредненные значения и тогда не будет слышно шума от движения теплоносителя в трубах. К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации

К тому же такой подход позволит сэкономить на этапе покупки, а также и во время эксплуатации.

Как выбрать газовый котел отопления? – здесь больше полезной информации.

Типы насосов для систем отопления

Для подбора нужного насосного оборудования необходимо знать к какому типу оно относится. Существуют два типа насосов для систем отопления: с сухим и мокрым роторами.

С сухим ротором

Электрический двигатель такого типа насосного агрегата не имеет прямого контакта с водянистой средой, которую он заставляет циркулировать по трубопроводу. Торцовый уплотнитель предельно герметично изолирует насосную часть циркуляционного насоса от электрического двигателя. Достоинством данного типа насоса является большой коэффициент полезного действия (КПД более 80%). Агрегаты с сухим ротором используются для обеспечения движения большого объема жидкости, в большинстве случаев в централизованных системах отопления. Охлаждение узлов насоса происходит при помощи воздушной системы, применение которой незначительно увеличивает уровень шума во время работы агрегата.

С мокрым ротором

Конструкция такого типа насосного оборудования предусматривает нахождение в водянистой среде как самого рабочего колеса, так и ротора электрического двигателя, что в свою очередь обеспечивает охлаждение постоянно двигающихся деталей агрегата. Достоинствами являются долгосрочная эксплуатация, малый шум работы и небольшой размер насоса. Легко устанавливается и встраивается в трубопровод, что исключает возможность лишний раз вызывать сервисного инженера. Из минусов таких конструкций — малый коэффициент полезного действия (КПД от 30 до 50%). Насосы с мокрым ротором в основном применяются для автономного снабжения теплом частных домов, а также квартир. Стоит особо подчеркнуть, что такой тип насосного оборудование предназначен только для системы отопления, а не для снабжения питьевой водой.

Напор насосного оборудования циркуляционного типа

Напор создается од действием насосного устройства для того чтобы противостоять гидродинамическим потерям, возникающим в трубах, радиаторах, вентилях, соединениях. Другими словами, напор – величина гидравлического сопротивления, которое агрегат должен преодолеть. Для обеспечения оптимальных условий для перекачки теплоносителя по системе показатель гидравлического сопротивления должен быть меньше показателя напора. Слабый водяной столб не сможет справиться с поставленной задачей, а слишком сильный — может стать причиной возникновения шума в системе.

Расчет показателя напора циркуляционного насоса требует предварительного определения гидравлического сопротивления. Последнее зависит от диаметра трубопровода, а также скорости перемещения по нему теплоносителя. Чтобы рассчитать гидравлические потери, нужно знать скорость движения теплоносителя: для полимерных трубопроводов – 0,5-0,7м/с, для труб, выполненных из металла, – 0,3-0,5м/м. На прямых участках трубопровода показатель гидравлического сопротивления будет находиться в пределах 100-150Па/м. Чем больше диаметр труб, тем меньше потери.

При этом ζ обозначает коэффициент местных потерь, ρ – показатель плотности теплоносителя, V – скорость перемещения теплоносителя (м/с). Далее необходимо суммировать показатели местных сопротивлений и величины сопротивлений, которые были рассчитаны для прямолинейных участков. Полученное значение будет отвечать минимально допустимому напору насоса. Если в доме сильноразветвленная система отопления, расчет напора следует произвести по каждой ветки отдельно.

    — котел – 0,1-0,2;     — теплорегулятор – 0,5-1;     — смеситель – 0,2-0,4.

При этом Hpu – напор насоса, R – потери, которые были вызваны трением в трубах (измеряется Па/м, за основу можно принять значение 100-150 Па/м), L – протяженность обратного и прямого трубопроводов самой длинной ветки или сумма ширины, длины и высоты дома умножена на 2 (измеряется в метрах), ZF – коэффициент для термостатического вентиля (1,7), арматуры/фасонных деталей( 1,3), 10000 — коэффициент пересчета единиц (м и Па).

Расчет напора

Напор – это одна из важных характеристик, без учета которой невозможно сделать правильный выбор помпы для контура отопления. Данную величину принято измерять в метрах водяного столба. По сути, напор – это параметр, показывающий высоту, на которую помпа способна поднять теплоноситель.

При расчете напора очень важно учитывать потери давления воды, по причине прохождения ее по всем ответвлениям и поворотам, сужениям и расширениям трубопровода. При этом учитывается количество различных фитингов и запорной арматуры, встречающихся на пути теплоносителя, которые также оказывают некое сопротивление

Ниже приведена таблица, в которой указаны приблизительные значения потерь давления в системе, полученные опытным путем.

Зная показатель сопротивления, расчет напора циркуляционной помпы выполняется по формуле: H =R x L x ZF/10000.

  • Н – напор циркуляционного аппарата.
  • R – потери давления (см. таблицу выше).
  • L – длина всего отопительного контура. То есть, общая длина труб подачи и обратки.
  • ZF – коэффициент дополнительного сопротивления, который относится к различной арматуре и фасонной части. Значение данного коэффициента для арматуры и фитингов равняется 1,3, для термостатических вентилей – 1,7, а для смесителей и устройств, которые предназначены для предотвращения естественной циркуляции – 1,2.
  • 10000 – коэффициент преобразования метров водяного столба в Па.

Для чего нужен насос в системе отопления

Циркуляционные насосы для отопления частных домов, предназначены для создания принудительного движения теплоносителя в водяном контуре. После установки оборудования, естественная циркуляция жидкости в системе становится невозможной, насосы будут работать в постоянном режиме. По этой причине, к циркуляционному оборудованию предъявляют высокие требования относительно:

  1. Производительности.

Шумоизоляции.

Надежности.

Длительного срока эксплуатации.

Циркуляционный насос нужен для «водяных полов», а также двух- и однотрубных систем отопления. В больших зданиях используется для систем ГВС.

Как показывает практика, если установить станцию в любую систему с естественной циркуляцией теплоносителя, увеличивается эффективность обогрева и равномерное прогревание по всей длине водяного контура.

Единственный минус такого решения, это зависимость работы насосного оборудования от электричества, но проблема, как правило, решается подключением источника бесперебойного питания.

Установка насоса в систему отопления частного дома оправдана как при создании новой, так и при модификации уже существующей системы отопления.

Принцип действия циркуляционного насоса

Работа циркуляционных насосов увеличивает энергоэффективность системы отопления на 40-50%. Принцип действия устройств, независимо от типа и конструкции, заключается в следующем:

  • Жидкость поступает в полость, выполненную в виде ракушки.

Внутри корпуса расположено рабочее колесо, маховик, создающий давление.

Увеличивается скорость теплоносителя и посредством центробежной силы, жидкость отводится в спиральный канал, подключенный к водяному контуру.

Теплоноситель поступает в водяной отопительный контур с заданной скоростью. Благодаря закручиванию водяных потоков, снижается гидравлическое сопротивление при циркуляции жидкости.

Принцип работы системы отопления с циркуляционным насосом отличается от контуров с естественной циркуляцией, тем, что движение жидкости осуществляется принудительно. На эффективность обогрева не влияет соблюдение уклонов, количество установленных радиаторов, а также диаметр труб.

Работа циркуляционных насосов может несколько отличаться, в зависимости от типа конструкции, но принцип действия остается неизменным. Производители предлагают более сотни моделей оборудования, с различными параметрами производительности и управления. По характеристикам насосов можно разделить станции на несколько групп:

  • По типу ротора – для усиления циркуляции теплоносителя, можно применять модели с сухим и мокрым ротором. Конструкции отличаются по расположению рабочего колеса и движущихся механизмов в корпусе.Так, в моделях с сухим ротором, с жидкостью теплоносителя соприкасается исключительно маховик, создающий давление. «Сухие» модели имеют высокую производительность, но имеют несколько недостатков: создается высокий уровень шумов от работы насоса, требуется регулярное обслуживание.Для бытового применения лучше использовать модули с мокрым ротором. Все движущиеся части, включая подшипники, полностью помещены в среду теплоносителя, служащего смазкой для деталей, на которые приходится наибольшая нагрузка. Срок службы водяного насоса «мокрого» типа в системе отопления, составляет не менее 7 лет. Необходимость в обслуживании отсутствует.

По типу управления – традиционная модель насосного оборудования, чаще всего устанавливаемая в бытовых помещениях небольшой площади, имеет механический регулятор с тремя фиксированными скоростями. Регулировать температуру в доме с помощью циркуляционного насоса механического типа, достаточно неудобно. Модули отличает большой расход электроэнергии.Оптимальный насос имеет электронный блок управления. В корпус встроен комнатный термостат. Автоматика самостоятельно анализирует температурные показатели в помещении, автоматически изменяя выбранный режим. Расход электроэнергии при этом сокращается в 2-3 раза.

Существуют и другие параметры, отличающие циркуляционное оборудование. Но для выбора подходящей модели, достаточно будет знать о перечисленных выше нюансах.

Что такое циркуляционный насос в отоплении

Итак, у вас в доме стоит котел отопления и спроектирована система отопления с естественной циркуляцией теплоносителя. То есть, вода (теплоноситель) под действием нагрева в котле поднимается на некоторую высоту и от туда сливается под действием гравитации в систему отопления.

Охлаждаясь в системе вода опять поступает в котел и цикл её гравитационного движения повторяется.

Логически понятно, что данная система очень зависима. Чтобы гравитационная система была эффективной, и радиаторы равномерно нагревались по всему контуру, необходима быстрая скорость движения воды.

В естественной системе этого можно достигнуть лишь большей и постоянно поддерживаемой температурой. А значит расход топлива в такой системе априори будет максимальный. Это нехорошо ни для бюджета, ни для котла.

Чтобы поддерживать, достаточно высокую скорость движения теплоносителя по системе отопления в неё ставят циркуляционные насосы.

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

  1. Сечение труб, к которым будет подключаться циркуляционный насос.
  2. Габариты места, отведённого для установки перекачивающего агрегата.
  3. Максимальную температуру теплоносителя.
  4. Мощность и пропускную способность теплогенератора.
  5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты.  Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Подробнее про то, как выбрать такой насос читайте в статьях: Подбор циркуляционного насоса для отопления.

Какой тип выбрать

Вопрос выбора типа циркуляционного насоса для отопления – это вопрос сферы применения прибора, его производительности, цены и требований по шуму.

Сфера применения

Насос с «мокрым» ротором не рекомендуется устанавливать в открытую систему, например на ГВС. Поскольку в этом случае в воде, которая выполняет функцию смазки, могут быть разные примеси, в том числе песка. В результате микронные зазоры между ротором и изолированным статором быстро забьются, и прибор выйдет из строя уже через полгода-год такой работы. В закрытых системах, напротив, подобные устройства могут безотказно функционировать длительный период без всякого вмешательства со стороны человека.

Производительность и цена

Если требуемый напор для нормальной функциональности замкнутой системы составляет до 10 м, тогда целесообразнее применить «мокрый» ротор, который при производительности 25-30 м³/ч зачастую стоит дешевле «сухого» аналога.

При увеличении требований по напору стоимость и типоразмер аппарата «мокрого» типа будут выше, чем «сухого», и в этом случае выгоднее отдать предпочтение второму варианту. Кроме того, учитывая более высокий КПД «сухого» ротора, он будет потреблять меньше электроэнергии при одинаковых параметрах напора и производительности.

Для высокопроизводительных систем «сухой» ротор является более предпочтительным вариантом.

Уровень шума

Как уже отмечалось, «мокрый» тип циркуляционного насоса имеет пониженный уровень шума, чего нельзя сказать о моделях с «сухим» ротором. В этом случае посторонний звук идет не только от работы насоса, но и от вращения вентилятора, который охлаждает электродвигатель. Поэтому «сухие» аппараты обычно устанавливают в отдельных помещениях, где уровень шума не будет приносить никакого дискомфорта жильцам дома. В случае установки прибора непосредственно в жилом помещении целесообразнее выбрать менее шумный вариант.

Низкий уровень шума «мокрых» насосов играет определяющую роль при проектировании индивидуальных систем отопления

Нужно отметить, что даже если вы знаете, какие бывают циркуляционные насосы, и на что следует обратить внимание при выборе, перед приобретением лучше проконсультироваться со специалистами. Только профессионал с большим опытом проектирования подобных систем поможет подобрать оптимальный тип оборудования в зависимости от схемы отопления

2 Типы аппаратов

На рынке существует достаточно большой выбор циркуляционных помп. Как выбрать насос для отопления? Самые распространенные циркуляционные насосы – устройства с мокрым и сухим ротором.

2.1 Механизм с мокрым ротором

В устройстве с мокрым ротором рабочее колесо и ротор находятся в теплоносителе. Это способствует охлаждению мотора помпы, и аппарат защищен таким образом от перегрева. Эти детали изготовлены из материалов, не поддающихся коррозии.

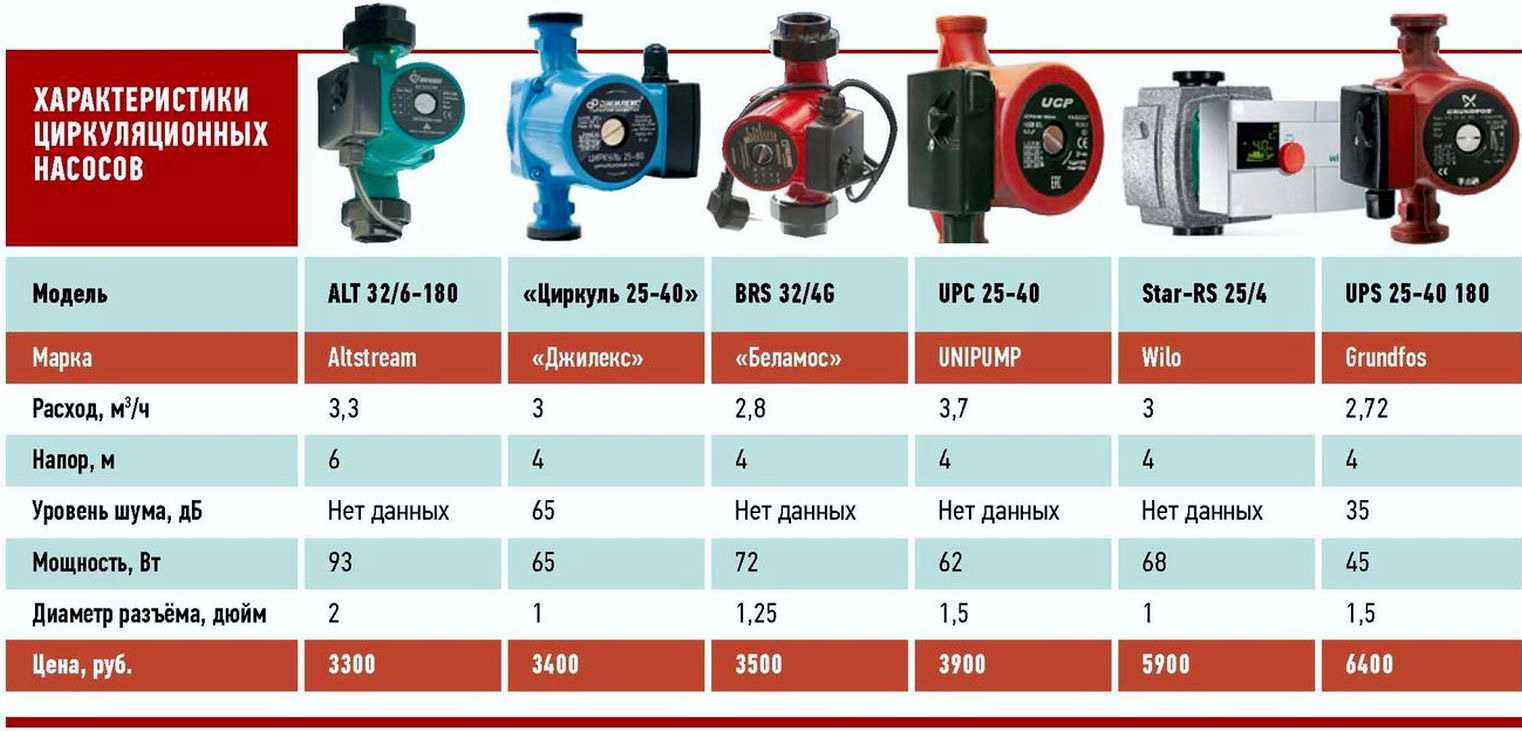

Характеристики некоторых моделей циркуляционных насосов

Недостаток устройств такого типа в том, что у них низкий КПД. Достоинства этого вида:

  • низкий уровень шума;
  • доступность;
  • не нуждается в регулярном техобслуживании.

Аппараты с мокрым ротором используются в отоплении в небольших домах. Небольшая мощность насоса позволяет выбрать циркуляционный насос для отопления  данного типа в случаях, когда объем жидкости в системе невелик.

2.2 Аппарат с сухим ротором

Крыльчатка в устройстве этого вида расположена в теплоносителе, а ротор защищен от жидкости герметичными прокладками.

Подбор насоса для системы отопления данного вида покажет преимущество в высокой мощности насоса. Благодаря этому его используют в помещениях с большой площадью. Аппарат имеет довольно высокий КПД.

Однако помпа с сухим ротором также имеет недостатки:

  • вибрация и уровень шума достаточно высоки;
  • в результате быстрого использования смазки нуждается в регулярном сервисном обслуживании.

Критерии выбора циркулярных насосов

Приняв во внимание описанные выше особенности, потребителю при выборе нужного ему оборудования стоит уделить внимание:

Производительность

Этот показатель рассчитывается при минимальном уровне загруженности системы напрямую связан с несколькими параметрами, которые можно объединить в единой расчётной формуле: Производительность = Q. (1,16 х ДТ)

измеряется в кг/ч.

Каждый показатель нуждается в пояснении:

  • Q – потребляемое помещением тепло. Учитывается в ваттах (Вт). Для каждого типа помещения СНиПами определены свои нормы такого потребления. Показатель зависит от региона нахождения и типа здания. Например, в Европе на обогрев 1 м² частного дома выделено 100 Вт, а многоквартирного – 70 Вт. Для стран бывшего СНГ действуют нормы, установленные в 1986 году, которые составляют:— 173 – 177 Вт на кв. м. в строениях до трёх этажей;— 97 – 101 Вт на кв. м. в зданиях, имеющих больше 3-х этажей.
  • 1,16 – показатель теплоёмкости воды. Для других жидкостей это число другое.
  • ДТ – разница температурных величин обратной и подающей ветви трубопровода.

Выбор насоса по мощности:

Эта характеристика показывает возможность аппарата преодолевать сопротивление:

  • трубопровода;
  • запорной системы;
  • фитингов;
  • приборов;
  • перепадов высоты.

Для расчёта показателя берётся формула:

Напор = (R х l + Z)/p х g

В ней : R – значение сопротивления прямой трубы, измеряется в Па/м; I – длина всей системы, показывается в метрах; Z – сопротивление фитингов, обозначается в Па P – плотность теплоносителя, приводится в кг. на м. куб.; g – ускорение свободного падения, который указывается в м/кв. с.

Конечное число напора насоса учитывается в метрах . Установленные в конкретных зданиях системы отопления не могут быть точно вымерены на предмет указанных значений, поэтому при вычислении берутся усреднённые значения:R = 100 – 150 ПА на метр;Z = 30% от значения R. Последний показатель может быть увеличен за счёт наличия в системе:

  • терморегулирующего вентиля, который увеличит число на 70%;
  • трёхходового смесителя, дающего увеличение до 20%.

При расчёте напора рекомендуется пользоваться ещё одной формулой, в которой напор равен:

R х l х ZF Последние две буквы (ZF) определяют коэффициент запаса контура, который на неоснащённой дополнительными устройствами.

  • Базовый коэффициент запаса контура равен 1,3.
  • Если есть терморегулирующий вентиль, то значение ZF составляет 2,2.
  • При добавлении трёхходового смесителя берётся показатель 2,6.

Этот показатель существенно упрощает вычисления.

Видео инструкция по расчёту необходимого напора и объёмной подачи:

Производители и цены

При выборе производителей циркуляционного насоса подход тот же, что при подборе любой дугой техники. Если есть возможность, лучше брать оборудование европейских производителей, которые на рыке уже давно. Самыми надежными в данном секторе считаются циркуляционные насосы Willo (Вилло), Grundfos (Грундфос), DAB (ДАБ). Есть и другие неплохие марки, но по ним надо читать отзывы.

НазваниеПроизводительностьНапорКоличество скоростейПодсоединительные размеры Максимальное рабочее давлениеМощностьМатериал корпусаЦена
Grundfos UPS 25-80130 л/мин8 м3G 1 1/2″10 бар170 ВтЧугун15476 руб
Калибр НЦ-15/640 л/мин6 м3внешняя резьба G16 атм90 ВтЧугун2350 руб
БЕЛАМОС BRS25/4G48 л/мин4,5 м3внешняя резьба G110 атм72 ВтЧугун2809 руб
Джилекс Циркуль 25/80 280133,3 л/мин8,5 м3внешняя резьба G16 атм220 ВтЧугун6300 руб
Elitech НП 1216/9Э23 л/мин9 м1внешняя резьба G 3/410 атм105 ВтЧугун4800 руб
Marina-Speroni SCR 25/40-180 S50 л/мин4 м1внешняя резьба G110 атм60 ВтЧугун5223 руб
Grundfos UPA 15-9025 л/мин8 м1внешняя резьба G 3/46 атм120 ВтЧугун6950 руб
Wilo Star-RS 15/2-13041,6 л/мин2,6 м3внутренняя резьба G145 ВтЧугун5386 руб

Обратите внимание, что все технические характеристики представлены для перемещения воды. Если теплоноситель в системе — незамерзающая жидкость, необходим вносить корректировки

За актуальными для этого типа теплоносителей данными придется обращаться к производителю. В других источниках подобные характеристики найти не удалось.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
