Как установить вытяжку над плитой: газовой, электрической

Каким должен быть воздуховод

При монтаже встроенной вытяжки может использоваться пластиковые или металлические (гофра) воздуховоды.

Недорогой воздуховод — это гофра

Пластик

Чаще устанавливают пластиковые трубы – они легкие, с хорошей шумоизоляцией, легко монтируются. Трубы из ПВХ могут быть либо круглого сечения, либо прямоугольного. Установку вентканала производят вверху над навесными шкафами кухонного гарнитура. При покупке пластиковых труб необходимо приобрести «Г» образные переходы и герметик.

Гофра

Также чтобы соединить вытяжку с вентиляцией на кухне используют гофрированные воздуховоды – это более бюджетный вариант по сравнению с ПВХ материалами. Гофры производятся из тонкослойного алюминия. По шумоизоляции этот материал намного хуже пластика. Переходники покупать не надо, так фиксация обеспечивается за счет хомутов. Гофра растягивается до нужных размеров. При монтаже лучше, чтобы «гармошка» была хорошо вытянута – уровень шума снизится значительно.

Важные правила установки вытяжки

При самостоятельном подключении устройства важно соблюдать правила для установки бытовой вытяжки над встроенной или отдельно стоящей газовой плитой:

Вентиляционный прибор должен располагаться на 60 см от плитки;
Ширина вытяжки соотносится с шириной плиты, поэтому ее нужно ставить после покупки и монтажа плиты;
Розетки электрических моделей лучше разместить на отдалении от плитки — это исключит риски возгораний;
В случае прямого подключения вытяжки к воздухоотводящему каналу у трубы должно быть минимум изгибов;
Заборное отверстие, равное по ширине варочной поверхности, работает максимально эффективно;
Оптимальное удаление вытяжки от нагревательных устройств — от 75 до 80 см;
Если в квартире или доме нет вентиляционной шахты, подойдет вытяжной прибор с рециркуляцией воздуха;
Изделие должно соответствовать интерьерному решению кухни по цвету и стилю.
Требования к монтажу вытяжки

Важно! В брошюре производителя указываются стандартные параметры с учетом мощности прибора, стиля кухни, роста пользователя

Разновидности вытяжек по принципу установки

Как быстро установить эффективную вытяжку над рабочей газовой бытовой плитой? Эксперты советуют обращать внимание на способ монтажа техники:

Купольные модели. Крепятся настенным способом, подходят для помещений в классическом и современном стиле. Устройства обрабатывают большие объемы воздуха, исполняются как купол, расположенный над плитой. Труба с квадратным сечением интегрируется в вентиляцию. Купольные модели предназначены для встройки в проточную систему;
Островные устройства. Подойдут для большой кухни с центральным расположением плиты. Вытяжку опускают над варочной поверхностью и соединяют с воздухоотводной системой трубой с квадратным сечением;
Угловые приспособления. Устанавливаются под углом 45 градусов, предназначены для нестандартных по планировке и размещению магистралей кухонь. Поверхность вытяжки похожа на квадрат с усеченной угловой частью. Угловые модели практически не используются, поэтому имеют ограниченный набор функций;
Плоские вытяжки. Компактные приборы с расположением рабочей панели параллельно плите. Монтируются настенным способом, под шкафом. Конструкции применяются в составе циркулярной вентиляции;
Встраиваемые приспособления. Устанавливаются в подвесные шкафы, которые немного укорачивают. В мебели также проделывают вырезы под гофротрубу. Встраиваемые вытяжки самостоятельно установить сложно, лучше заказать готовые шкафы;
Наклонные изделия. Современные вытяжные системы с угловым расположением. Их рабочая площадь аналогична горизонтальным устройствам. Вытяжки работают по принципу периметральной очистки, поэтому производятся без подвижных деталей;
Выдвижные модели. Зона обслуживания продлевается благодаря выдвижным модулям снизу. Узел встраивается в навесной шкаф со скрытым или циркулярным воздуховодом. Недостаток вытяжек — маленькая длина и меньший захват воздуха. Выдвижную вытяжку лучше устанавливать в маленькой кухне;
Настольные аксессуары. Приспособления встраивают на столе около варочной поверхности. В рабочем режиме панель выдвигается вверх по вертикали и откачивает загрязненный воздух.

Ключевые характеристики и достоинства наклонных вытяжек

Заборная панель расположена под углом к горизонтали – это основное отличие рассматриваемой техники. По аналогии с конкурирующими моделями такие вытяжки бывают проточными и циркуляционными. Серии с комбинированным функционалом состоят из следующих частей:

электромотор, оснащенный вентилятором;
элементы многоступенчатой фильтрации воздуха;
компоненты, обеспечивающие дополнительные опции, например, автоматизированное управление.

Наклонные вытяжки характеризуются высокой производительностью и усиленной мощностью. Подобные характеристики обусловлены спецификой устройства: воздушные потоки естественным образом направляются вверх, не требуя дополнительного расхода энергии. Более производительные моторы, рациональные фильтры в совокупности с угловой установкой воздухозаборника способствуют появлению ряда преимуществ:

удобство установки в окружении навесных шкафчиков;
экономия электроэнергии;
полноценное и оперативное очищение воздуха;
возможность установки своими руками без профильных навыков;
высокая эргономичность и практичность.

Богатый модельный ряд и современный дизайн – преимущества наклонной вытяжки

Богатый модельный ряд и современный дизайн – залог совместимости оборудования с любым стилистическим направлением.

В качестве базовых материалов могут быть использованы пластик, стекло, металл и керамика. Современные модификации управляются с помощью сенсорных жидкокристаллических панелей. Они и дистанционные вариации проявили себя как самые удобные и простые в эксплуатации. Изделия премиум сегмента оснащены возможностью корректирования угла размещения по отношению к плите или варочной поверхности

Важно, что работа подобного оборудования сопровождается низким уровнем шума

Модели могут иметь 3-5 режимов работы. Кроме подсветки, присутствуют такие удобные дополнительные опции, как команда автоматического выключения, индикатор загрязненности фильтров, таймер, отложенный старт.

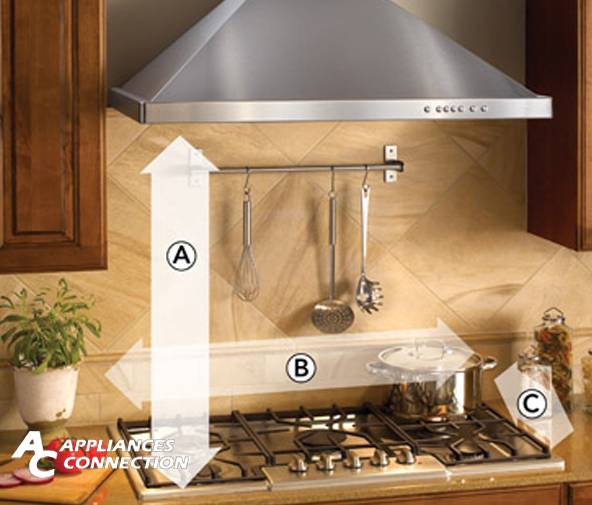

Стандарты высоты установки вытяжек

Расстояние от варочной поверхности до вытяжки определяется типом варочного оборудования и особенностями расположения вентиляционного агрегата.

Причем особенности конструкции прибора, размер воздухоотвода или наличие дополнительных элементов на панели не влияет на данный показатель. Исключением могут быть моменты, когда высота потолка в помещении не позволяет соблюсти все рекомендации.

В первую очередь, следует учитывать высоту, рекомендуемую производителем, скорректировав ее на 10 см в большую или меньшую сторону.

Высота установки вытяжки над газовой плитой

Оптимальное расстояние от варочной панели до вентиляции определяется производителями систем и специалистами в данной области. Стандарты установки системы вентиляции основаны на практическом опыте, поэтому стоит придерживаться их с целью улучшения работы и повышения безопасности использования устройства.

Чтобы определиться, на какой высоте вешать вытяжку над газовой плитой, следует обратиться к принятым нормам:

для наклонных систем подходящее расположение вытяжки над плитой — 0,55-0,65 м;
прочие модели располагаются на высоте 0,75-0,85 м.

Высота вытяжки над газовой плитой по стандарту отличается от схожих параметров для других типов рабочей поверхности. Это связано особенностями работы газовой плиты — при низком расположении вытяжки на ней может образоваться копоть.

Также есть риск (хоть и совсем небольшой) воспламенения жирных пятен, образованных на корпусе оборудования.

Высота установки вытяжки над индукционной или электроплитой

Здесь все гораздо проще, ведь работа индукционной плиты не связана с использованием открытого огня, поэтому вытяжка устанавливается на меньшем расстоянии. Высота установки вытяжки над электрической плитой может составлять:

0,35-0,45 м для наклонных моделей;
0,65-0,75 м при установке других систем вентиляции.

При монтировании вентиляционной системы не стоит забывать об удобстве эксплуатации — любое расстояние адаптируется под конкретного пользователя.

Высота монтажа наклонных моделей

Наклонные вытяжки удобны в использовании:

для людей, имеющих высокий рост — не станет помехой во время приготовления пищи;
для небольших помещений, ведь визуально такой корпус занимает меньшую площадь, что существенно увеличивает пространство.

Еще одно преимущество такой конструкции — она не выступает за пределы рабочей поверхности, не выглядит громоздко.

Особенности установки вытяжек других видов

Помимо наклонных, пользователями активно используются модели следующих видов:

Встроенная система — устанавливается непосредственно в шкаф. Модель небольшой глубины с выдвижной частью.

Т-образные и купольные. Их отличие состоит только в визуальном восприятии. Использование купольных систем вентиляции будет целесообразным в просторных помещениях — для маленькой кухни такая модель слишком объемная. Другое название таких вытяжек — каминные. Именно этим словом пользуются маркетологи продвигая свою продукцию на рынке. Такие вытяжки чаще не очищают, а откачивают отработанный воздух.

Плоские — это самая маленькая по мощности система. Занимает очень мало места — можно прикрепить над электроплитой прямо под кухонный шкаф. Прекрасно подойдет для небольшой кухни. Лучшие устройства в данной категории имеют выдвижную панель, которая увеличивает рабочую площадь забора отработанных воздушных масс, что делает ее работу более эффективной, при этом не отнимая дополнительного пространства.

Островные — устанавливаются в больших помещениях, когда плита расположена в отдалении от стены.

Независимо от выбранной модели, расстояние над варочной поверхностью должно соответствовать стандартам, которые были указаны выше. Это обезопасит использование системы и сделает ее максимально эффективной.

Виды кухонных вытяжек

Вентиляционные системы по принципу работы делятся на два вида:

Вытяжные, или проточные. Они соединяются с вентиляционной шахтой, из-за чего сложны в установке. Зато с ними можно не беспокоиться о замене фильтров для очистки воздуха – вентиляция выведет запахи из кухни прямо на улицу и заполнит комнату свежим воздухом. Такие системы подойдут любителям жирной и жареной еды, т. к. они справляются с большими потоками воздуха.
Циркуляционные. Эти вытяжки не имеют выхода в вентиляцию, а прогоняют воздух через фильтры и подают обратно в кухню уже очищенным. При этом запахи из помещения никуда не уйдут, но и тепло из кухни такие приборы не вытягивают. Монтируются циркуляционные вытяжки просто и стоят недорого. Но раз в несколько месяцев придется менять фильтры, иначе смысла от вентиляции не будет.

Дизайн проточных и циркуляционных вытяжек разнообразен. Какими же они бывают:

Купольные. Или еще их называют «вытяжка-люстра для кухни» из-за внешнего вида, напоминающего купол или люстру. Работают они только с воздухоотводом, способны быстро проветрить даже большую кухню. Но такие вентиляции одни из самых дорогих, занимают они много места и устанавливаются только специалистом, т. к. подводятся к вентшахте дома.
Встроенные. Устанавливаются в шкаф кухонного гарнитура, практически не шумят, способны очищать большое количество воздуха и поэтому подойдут для больших помещений. Они незаметны, при этом можно выбрать много вариантов – от компактной до большой и мощной. Но стоит такая вентиляция сама по себе дороговато, а с повышенной мощностью и дополнительным функционалом цена вырастет в разы.
Подвесные. Встраивается такая вытяжка в стене на кухне, легко устанавливается, занимает мало места. Но в основном бывает только циркуляционной, шумной и не подходит для больших помещений. Зато ее можно сделать не только плоской. Например, стеклянная наклонная вытяжка для кухни может быть как раз подвесной.
Островные. Крепится эта вытяжка в потолке на кухне. В основной массе потолочные кухонные вытяжки – это прерогатива ресторанов, где еда готовится постоянно. Сейчас же большие островные вытяжки на кухне встречаются и в обычных квартирах. Они качественно очищают воздух во всей квартире, выглядят стильно, устанавливаются в любом месте. Но из всех видов вытяжек они самые дорогие и самые шумные.

Во всех вытяжках используются фильтры. В проточных они жироулавливающие и выглядят как металлическая сетка. Ее легко снять и помыть, поэтому такой фильтр рассчитан на долгий срок службы. А в циркуляционных моделях ставятся фильтры тонкой очистки в виде емкостей с активированным углем (с добавлением смолы или серебра против бактерий). Они очищают и обеззараживают воздух, но требуют постоянной замены на новые.

Кухонные вытяжки с подключением к вентиляции

Если в доме нет выделенного вентканала для кухонной вытяжки, придется интегрироваться в общую вентиляцию

Это приточные вытяжки. Они работают в режиме отвода воздуха в воздуховод. Такие модели на 100% справляются с удалением запахов и пара от готовящейся еды. Также в торговых сетях можно встретить современные воздухоочистные устройства комбинированного типа. Они могут работать и в режиме рециркуляции воздуха, и выводить воздух в вентшахту.

Классификация вытяжек по способу монтажа

Встроенные. Монтируются в шкаф кухонного гарнитура, устанавливаются над плитой.
Подвесные. Устанавливаются на стену.
Островные. Крепятся к потолку. Располагаются посредине помещения.
Угловые. Монтируются в углу.

Любая из выбранных моделей по адаптивности к конкретному помещения и конструкции должна соответствовать действующим нормативам правил техники безопасности.

Как подключить вытяжку к вентканалу

Прежде чем подключить вытяжку к вентиляционному коробу, необходимо предварительно купить гофру диаметр сечения, которой подходит под данную модель, хомуты, герметик.
Гофра вставляется в заранее проделанные отверстия в навесном шкафу.
Фиксируется шкаф с продетым воздуховодом на стену.
Соединяется воздуховод вытяжки с вентканалом.
Чтобы провести вытяжку к вентиляции, необходимо гофру согнуть на выходе из навесного шкафа кухонного гарнитура. Также можно воспользоваться соединительными пластиковыми элементами для труб.
Для герметизации стыки обрабатываются силиконом. Герметизация системы вентиляции позволяет работать вытяжке без дополнительных затрат.

Розетка должна быть в открытом доступе Подключение вытяжки на кухне к вентиляции производится с учетом определенных параметров, а именно – расстояние между газовой плитой и вытяжным устройством должно быть 90 см. Если используется электроплита то 70 см. Этими стандартами не стоит пренебрегать. Минимальное расстояние от газовой печки должно быть 75 см, а для электропечей минимум – 65 см.

При установке вентиляционной трубы в вентшахту важно убедиться, чтобы вентиляционное отверстие полностью не перекрывалось, поэтому нужно установить специальную решетку. В ней есть специальный клапан, а также место крепления воздуховода

При работе вытяжного устройства клапан будет закрываться, а при отключении вытяжки, клапан откроется, способствуя естественной вентиляции. Если невозможно монтировать такую решетку, то в воздуховоде устанавливается обратный клапан.

Как подключить вытяжку на кухне к вентиляции чтобы не испортить интерьер? Следует всю вентиляцию спрятать под защитный кожух, который может быть сделан под цвет кухонного гарнитура. Часто в этих целях используют тонкий пластик. Заключительным этапом, является проверка работоспособности техники. Все элементы при установке необходимо крепить надежно, чтобы вытяжка не дребезжала при работе.

Самодельная вытяжка из гипсокартона

Отдельное внимание стоит уделить самостоятельно изготовленной конструкции из гипсокартонного листа. В данном случае отпадает необходимость покупать довольно дорогие детали. Да и сама вытяжка от производителя имеет высокую стоимость

Да и сама вытяжка от производителя имеет высокую стоимость.

Есть и ещё один плюс у подобных конструкций: их можно сделать стильными, эксклюзивными, отлично вписать в интерьер.

Материалы и инструменты

Необходимо первоначально сделать эскиз и посчитать площадь поверхности для закупки гипсокартона. Для этого измеряют место для установки вытяжки, прорисовывают его, а затем составляют эскиз планируемой конструкции на бумаге.

Ширину самодельной конструкции принимают равной или чуть большей соответствующего параметра плиты. Высоту назначают конструктивно, в зависимости от расположения вентканала кухни и общего дизайнерского решения.

Площадь поверхности высчитывают как сумму произведений размеров каждой грани. Количество закупаемого материала должно быть немного больше расчётного. Дополнительно нужно приобрести саморезы и металлические профили.

Кроме того, для отделки поверхностей покупают шпаклёвку и грунтовку.

Инструменты, которые потребуются для работы:

Перфоратор.
Шуруповёрт.
Рулетка.
Уровень.
Канцелярский нож.
Шпатель.
Валик.

Пошаговая инструкция изготовления вытяжки из гипсокартона

Когда все подготовительные работы выполнены, можно переходить непосредственно к процессу:

Карандашом на стене разметить места крепления профилей согласно эскизу. Учитывайте стандартную высоту вытяжки над плитой.
Затем на стену (а при необходимости и на потолок) установить и прикрутить основной (стартовый) профиль. Предварительно надо просверлить отверстия и забить крепкие дюбели или анкеры.
Далее к основному профилю саморезами присоединить вертикальные элементы.
Снизу прикрепить стартовый профиль и поперечины. В итоге должен получиться каркас короба воздуховода.
Далее сделать конус самой вытяжки. Для этого к нижней части каркаса короба прикрепить профили, формирующие рёбра жёсткости. Зафиксировать их горизонталями внизу, соблюдая размеры по эскизу. Для этого также используйте саморезами.
На данном этапе можно при желании установить вентилятор для принудительного вытягивания воздуха, но даже если не сделать этого, конструкция всё равно будет хорошо собирать воздушные потоки от плиты.
Нарезать гипсокартон кусками необходимого размера и прикрутить их к каркасу.
Все швы надо тщательно зашпаклевать.
Полученную вытяжку необходимо покрыть грунтовкой.

Такое изделие осуществляет естественную вентиляцию паров от плиты.

Остаётся произвести декоративную отделку вытяжки.

Изготовление корпуса из различных материалов

Помимо гипсокартона можно использовать для изготовления вытяжки и другие материалы. Например, фанеру или пластиковые панели. Всё зависит от умения и возможностей хозяина.

Ту же фанеру легче крепить к профилям. Она не крошится и не пачкает руки. Её не надо грунтовать и шпаклевать. А при финишной отделке её можно просто обклеить обоями.

Профили для неё, правда, нужны покрепче. Лучше воспользоваться металлическими уголками с толщиной стали 1,5 — 2 мм. Можно взять нержавейку. Сам же процесс изготовления корпуса для вытяжки такой же, как и при использовании гипсокартона.

Декоративная отделка вытяжки

Декоративное покрытие гипсокартонной поверхности может быть различным.

Обычно после грунтования наносят водоэмульсионную краску под цвет кухонного гарнитура или стены. При этом конструкцию дополняют молдингами или плинтусами из пенопласта, а иногда и декоративными деревянными элементами.

Возможна оклейка обоями или даже облицовка керамической плиткой. Гипсокартон настолько универсальный материал, что допускает любую внешнюю обработку.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Критерии и правила выбора вытяжки

Выбирая вытяжку, обязательно уделяйте внимание не только внешнему виду устройства, но и таким значимым характеристикам, как его размер, мощность, уровень издаваемого шума. Немаловажен также тип управления, дополнительные «бонусы» от производителя – добавленные полезные функции

Размер

Размер вытяжки должен соответствовать габаритам варочной поверхности и ни в коем случае устройство не должно быть меньше. Плоскость всасывания должна покрывать всю поверхность плиты. Только в этом случае можно обеспечить эффективную работу устройства. Если над плитой шириной в 60 и более см повесить вытяжку на 50 см, хорошего результата ждать не стоит. Прибор не справится с удалением запахов и жира, и деньги будут потрачены впустую.

Мощность

Производительность вытяжки, ее мощность зависит от мощности работы встроенных в нее вентиляторов. Чаще системы оборудованы одним или двумя устройствами для отвода воздуха. Вентиляторы могут работать на различных скоростях. Обычно вытяжки снабжены двумя или четырьмя режимами. Производительность определяется количеством очищаемого воздуха за час. В разных моделях этот показатель варьируется в пределах 200 -700 м3/ч. Существуют дорогие вытяжки, мощность которых доходит до 1300 м3/ч. Согласно ГОСТ 26813-99 производительность вентиляционной установки над варочной поверхностью не должна быть меньше 200 м3/ч.

Высокая мощность дает возможность быстро и эффективно удалять жир и неприятные запахи. В экстренных случаях – подгорела пища, убежало молоко – эта способность будет весьма полезной. Но заставлять вытяжку постоянно работать в таком режиме ни к чему. На максимальных оборотах устройство издает сильный шум, который только мешает. Поэтому вентиляторов со средней мощностью вполне достаточно для обычного приготовления или разогрева пищи.

Следует также ориентироваться на габариты помещения. От них зависит количество воздуха, который необходимо обновить от 10 до 12 раз за час. Чтобы рассчитать этот показатель, нужно вычислить объем кухни, вычесть из него объем присутствующей мебели и умножить на 10. Полученное значение и будет соответствовать оптимальному уровню мощности вытяжки.

Тип управления

Производители представляют на выбор оборудование с тремя вариантами панелей управления.

Существуют:

сенсорные панели – устройство невероятно комфортно в использовании. Достаточно легко коснуться пальцем намеченной области, и прибор приступит к выполнению задачи. О том, что работа началась, сигнализирует светодиод;
панели с управлением слайдерного типа – для того, чтобы включить вытяжку и отрегулировать уровень мощности, нужно передвинуть ползунок;
панели, оснащенные кнопками – каждая кнопка отвечает за ту или иную задачу.

Дополнительные функции

Функционал вытяжки может быть расширен. Дополнительные возможности облегчают управление оборудованием, делают его более комфортным для пользователя. Разумеется, расширение «арсенала» возможностей не может не сказаться на конечной цене устройства.

Можно выделить несколько типов добавочных функций:

Отвечающие за удобное использование прибора – пульт дистанционного управления, многоступенчатые регуляторы мощности, сенсорная панель, дисплей, отображающий режим работы. Все эти возможности делают управление вытяжкой простым и приятным.
Дополнительные «бонусы» не задействованные в деле удаления воздуха – встроенный телевизор, интегрированная книга рецептов, компьютер, доступ к интернету. Встроенный таймер позволит не думать о необходимости самостоятельно выключать вытяжку через определенное время. Компания Faber Imago предоставляет даже возможность приглядывать за детьми, которые находятся в другой комнате, с помощью видеотелефонии.
Детали для автоматизации работы устройства – наличие датчиков, определяющих наличие дыма и запахов, функция программирования – для выставления отсрочки отключения или автоматического прекращения работы после интенсивного удаления испарений и запахов.
Освещение столешницы и плиты за счет встроенных галогеновых или светодиодных ламп. Доступ к управлению подсветкой дает возможность использовать ее как декоративную составляющую интерьера.
Режим непрерывной работы по заданной программе – позволяет постоянно поддерживать комфортный микроклимат в помещении.

Подключение вытяжки к электричеству

Поскольку кухонные вытяжки относятся к категории бытовых электрических приборов, то с их подключением проблем не наблюдается, тем более что их потребляемая мощность редко превышает 1000 ватт. Желательно, чтобы каждый электрический прибор имел заземление, хотя не всегда это можно предусмотреть.

Подключить вытяжку через клеммники Ваго

Заземление или зануление можно сделать в том случае, если в квартире или в доме осуществляется капитальный ремонт. В таком случае, задача по подключению вытяжки на кухне значительно упрощается. Для этого в щитке освещения следует отыскать точку, в виде приваренного болта, который соединяется с корпусом электрического распределительного щитка. Как правило, эта точка имеет связь с заземлением электрической подстанции. В качестве заземляющего проводника, допустимо использовать одножильный или многожильный провод, сечением не меньше 2,5 мм квадратных. Лучше использовать провод в термостойкой изоляции.

Как правило, в наше время, при покупке электрических бытовых приборов, некоторые из них не комплектуются проводом с вилкой, при этом есть модели с наличием провода и вилки, а есть модели, у которых провод есть, а вилки нет. Такие вытяжки можно подключать и без вилки, но это не очень хороший вариант. Если вытяжку придется снимать, чтобы почистить, то это не совсем удобно, поскольку на отключение такой вытяжки уйдет немало времени, да и на подключение тоже. Поэтому, лучше пойти в магазин, купить вилку и подключить ее к проводам. В таком случае, чтобы отключить или подключить это устройство, достаточно вытянуть или вставить вилку в розетку. Если имеется заземление, то нужно купить вилку с заземляющими штырьками, а если заземления нет, то подойдет самая обычная вилка, но лучше под евророзетки, поскольку бывшие советские розетки уже не пользуются спросом. Дело в том, что они ненадежные, да и предназначены они для отечественных вилок, у которых контакты имеют меньшую толщину.

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
Размечается место крепления конструкции.

компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
Перфоратором просверливаются отверстия под фиксаторы вытяжки.
Вкручиваются шурупы.
Пользуясь уровнем, проверяется горизонтальность монтажа.
Навешивается вытяжка (без короба).
Соединяется с вытяжной трубой, соединенной с каналом.
Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
Проводится пробный пуск технического устройства во всех режимах.
При нормальной работе на заключительном этапе закрепляется короб.

Варианты установки вытяжной техники

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

встроенного типа – вся установка маскируется в подвесном шкафу;

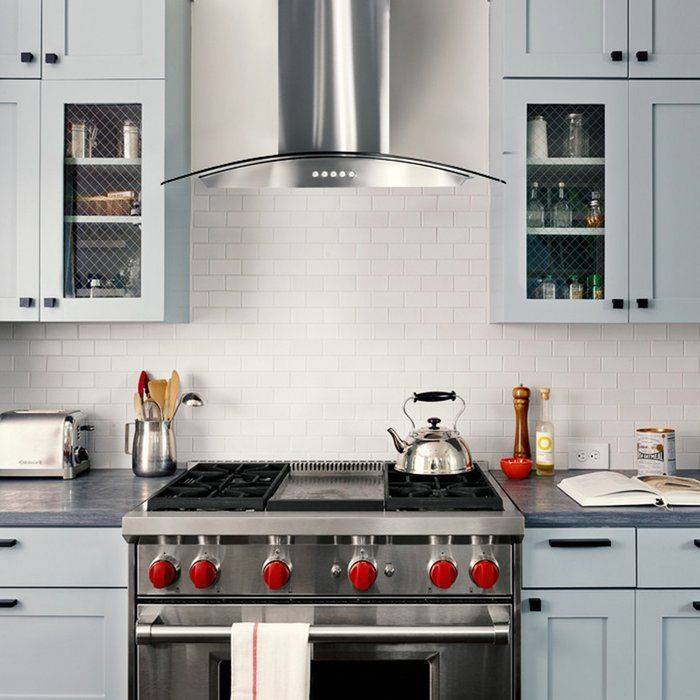

каминного и купольного вида – конструкции фиксируются на стене;
островная модель – компонуется на потолочине;
угловая вытяжка – ставится в углу;
плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются

Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

У меня вторрй этаж.Дом 1975ГОДА.я снла газовую колонку 13 лет назад и пользуюсь эл.бойлером..над газовоэлектрической плитой находится вытяжка с трубой соединён. с обычной вентиляцией..это всё проверялось неоднократно..Вент канал для колонок у меня закрыт я им не пользуюсь..каждый год два раза проверяли.Вент каналы забиты были,но их два года назад чистили…Теперь пртшла очередная группа и сказала,что им каждые три месяца нужно будет проверять дым каналы(котор.под колонку)у меня он вообще закрыт вмтроенной кухне…и я должна вообщ е разобрать фасад кухни,хотя у них вмё есть в докуметах дома .И что в кухне не должно вообще быть вытяжки чтобы вмё было открыто.

Как проверить вентиляцию в квартире самостоятельно. Проверка вентиляции в квартире.

Не знаете, как подключить вытяжку на кухне к вентиляции

Важно

Как работает естественная вентиляция в многоквартирном доме. Как организовать правильный.

Особенности монтажа кухонных вытяжек

Последовательность и нюансы монтажа зависят от конструкционных особенностей оборудования. Например, порядок крепления рециркуляционной модели и автономного купольного типа с воздуховодом принципиально отличаются. Поэтому рассмотрим, как происходит профессиональный монтаж трех различных модификаций.

Как установить наклонную модель?

Средний ценовой сегмент наиболее популярен. Именно к нему относится наклонная вытяжка «Кварц», которую можно установить самостоятельно. Она работает в режиме периметрального всасывания, поэтому ставится в четко фиксированное положение и подвижных элементов не имеет.

После установки нужно подключить устройство к электропитанию и протестировать его работу, проверив функционирование в различных режимах и на всевозможных скоростях.

Иногда из-за неправильной установки фальшь-труб или воздуховодов появляется громкий гул. В этом случае необходимо найти причину шума и постараться избавиться от нее.

Порядок монтажа встроенного модуля

Встраиваемые в навесные шкафы модели очень популярны благодаря компактности и умеренной цене. Если заранее позаботиться о правильной конструкции и размерах специального шкафа-основы, то сам процесс монтажа корпуса займет не более 20 минут. При установке проточных приборов еще некоторое время потребуется, чтобы провести воздуховод.

Не забываем, что основным документом является руководство по установке встраиваемой вытяжки, составленное производителем. Перед началом работ открываем инструкцию и проверяем по списку наличие деталей и крепежных элементов. Если все в порядке, проверяем целостность элементов и приступаем к монтажу.

Если планируется установить пластиковый воздуховод, до монтажа вытяжки в шкаф с ее верхней стороны необходимо закрепить переходник. Это пластиковая универсальная деталь, состоящая из фрагментов разного диаметра.

С помощью лобзика или ножовки нужно вырезать часть, подходящую по размерам. Если диаметр воздуховода полностью совпадает с выходным отверстием, то переходник не нужен.

Установка островной вытяжки

Для каждой модели островного типа существует индивидуальная инструкция. Однако общие принципы крепления и подключения можно понять, проанализировав приведенную ниже фото-инструкцию.

В ней представлен монтаж потолочной вытяжки прямоугольной формы, которая состоит из трех основных частей: кожуха-воздуховода, моторного отсека и рабочей панели.

После выполненных работ тщательно протираем все панели вытяжки и проверяем, как она работает.

Если монтаж воздуховодов, крепление и подключение вытяжки выполнены без ошибок, она будет функционировать в различных режимах, не издавая дополнительных шумов.

Установка и подключение кухонной вытяжки
