Как убрать воздушную пробку из системы отопления: обзор устройств и специфика их применения

Зачем это нужно

Многоквартирный дом

Начну издалека.

Для того, чтобы батареи на всех этажах и во всех квартирах грели, в них должен непрерывно циркулировать теплоноситель.

Перепад давлений между нитками теплотрассы (подающей и обратной) в штатном режиме составляет не менее 2 кгс/см2. Однако горячая вода с подачи попадает в отопительный контур не непосредственно из теплотрассы, а после смешивания с водой из обратки. За приготовление смеси отвечает водоструйный элеватор — чугунный или стальной тройник с помещенным внутрь соплом.

Водоструйный элеватор — сердце системы отопления дома.

Разница давления между поступающей в батареи смесью и обраткой куда меньше, чем между нитками теплотрассы: она равна всего 0,2 кгс/см2, что соответствует напору водяного столба в два метра. Завоздушенность в системе отопления просто-напросто не даст воде циркулировать: столь небольшой перепад не сможет выдавить воздушную пробку вниз из-за значительной разницы в плотности между воздухом и водой.

Автономный контур

У автономной отопительной системы с принудительной циркуляцией теплоносителя картина иная. В большинстве случаев создаваемый циркуляционным насосом напор превышает высоту контура, и тот вполне может работать даже при наличии в трубах воздуха.

Схема отопления двухэтажного дома. Максимальный перепад высоты — около 4 метров.

Однако при движении пузырей воздуха в трубах и радиаторах неизбежно возникнут гидравлические шумы. Едва ли владельца порадует непрерывно исходящие от батареи булькающие звуки.

Кроме того, воздух способствует коррозии стальных элементов контура — труб из черной стали, стальных панельных радиаторов и сердечников биметаллических батарей. В отсутствие кислорода контакт с водой не приводит к появлению ржавчины.

Способы решения проблемы

Чтобы не допускать завоздушиваний системы отопления, следует грамотно ее спроектировать и смонтировать, периодически очищать и заливать теплоноситель без излишней торопливости. Рассмотрим основные способы, помогающие избегать подобных негативных проявлений.

Правильный монтаж

В системах отопления, в которых тепловой носитель циркулирует естественным образом, при верхнем типе разводки воздух удаляется через крышку расширительной емкости. Во время монтирования такой системы подающая магистраль устанавливается так, чтобы она подходила к баку вертикально.

Бак, обеспечивающий свободное пространство под расширение нагреваемого теплового носителя, должен устанавливаться в верхней точке всей системы, чтобы обеспечивать естественное поступление жидкости в системный контур.

Обратная линия тоже устанавливается с наклоном, по которому свободно перемещается жидкость.


Правильный монтаж поможет избежать воздуха в системе отопления

Если монтаж отопительной системы выполнен без ошибок, то появляющийся внутри контура воздух будет постепенно выдавливаться горячей жидкостью в верхнюю точку, покидая трубы через открытую крышку расширительной емкости.

Установка воздухоотводчиков

Как своевременно убрать воздух, накопившийся в системе отопления?

В верхней части системы отопления необходимо установить открытый расширительный бак, а герметично закрытый расположить в месте, где обратка попадает в котел (до входа трубы).

В подобной системе трубы подачи могут монтироваться без наклона, а тепловой носитель будет перемещаться под воздействием циркуляционного насоса. Кроме того, устанавливаются другие устройства, через которые выполняется сброс воздуха.

Из самой системы отопления спуск воздуха может осуществляться через специальные воздухоотводчики, работающие в автоматическом режиме, установленные на поворотных участках труб и в верхней точке системы. Из радиаторов пробки удаляются с помощью крана Маевского. По такому же принципу выводится воздух из контура, по которому вода циркулирует естественным образом, но в таком случае должна быть выполнена нижняя разводка труб.

Если все смонтировано правильно, то проблем с тем, как выгнать воздух в системе отопления, возникать не будет. Достаточно открыть нужные краны, а как только воздух из системы выйдет, снова закрыть их. Воздухоотводчики, работающие в автоматическом режиме, вообще открывать не требуется – их принцип работы основан на изменении показателя давления.

Если смонтирована система отопления закрытого типа, в ней обязательно устанавливается автоматический отводчик воздуха. Монтаж их выполняется по контуру в определенных местах, чтобы воздушные пробки удалялись локально. Смысл заключается в том, что на каждой части контура отопительной системы должна быть предусмотрена возможность для отведения воздуха. Пример этому – краны Маевского, которые устанавливаются на всех радиаторах. Открывают их ключом либо отверткой, давая возможность воздуху выйти из системы. Процедура довольно простая, но с ее помощью можно распределить тепловой носитель равномерно по всему радиатору.


Воздухоотводчик может решить проблему с воздухом в системе отопления

Для продления эксплуатационного периода автоматического отводчика воздуха, необходимо устанавливать хорошие фильтры и регулярно проводить промывку системы.

Нагрев теплоносителя

Иногда, чтобы удалить избыток воздуха естественным образом, просто сильно подогревают тепловой носитель. Повышение температурного режима стимулирует выделение воздуха и его перемещение по контуру системы. Разрешается нагревать жидкость, находящуюся в трубах, до ста градусов.

Если после такой операции воздушные пробки появляются снова, необходимо проверить все стыковочные участки на предмет их герметичности. Практически всегда возле того места, где образуется воздушный затор, имеется маленькая щель, откуда мелкими каплями сочится вода, и в которую постепенно проникает воздух. Заделав такую щель, вы сразу избавитесь от надоевшей проблемы.

Самыми уязвимыми местами, через которые проходит воздух, считаются радиаторы из алюминиевого материала. При воздействии на сплав горячей водой развиваются процессы коррозии, сопровождающиеся выделениями газов.

Если такие радиаторы часто завоздушиваются, рекомендуется их просто заменить.

Причины формирования воздушных пробок

Готовая система отопления закрытого типа герметична, но это не гарантирует отсутствия воздушных пузырей. Откуда берется газ в трубах и радиаторах?

Воздух в системе отопления появляется по следующим причинам:

  1. Теплоносителем служит водопроводная вода, не прошедшая специальную подготовку — при нагреве растворенный в воде воздух начинает выделяться, и из мелких пузырьков формируются пробки.
  2. Герметичность системы нарушена, и воздух постепенно засасывается через неплотные соединения.
  3. В ходе ремонтных работ часть контура отсоединялась отсечными кранами, производилась замена или очистка каких-либо элементов, а затем в отремонтированный контур вновь был подан теплоноситель.
  4. Трубопровод проложен с нарушениями нормативов — малый угол уклона труб и неправильный монтаж мест перегибов мешает пузырям газа попадать в специальные устройства — воздухоотводчики. В результате газ скапливается на проблемных участках и мешает нормальной циркуляции теплоносителя.
  5. Если система отопления частного дома заполняется очень быстро (или при подаче теплоносителя не в нижней точке), жидкость не способна полностью вытеснить воздух из сложных по конфигурации мест трубопровода и радиаторов.
  6. Воздухоотводчики отсутствуют или неправильно расположены. Также причиной некорректной работы устройства для стравливания воздуха является его загрязнение механическими включениями в неотфильтрованном теплоносителе.

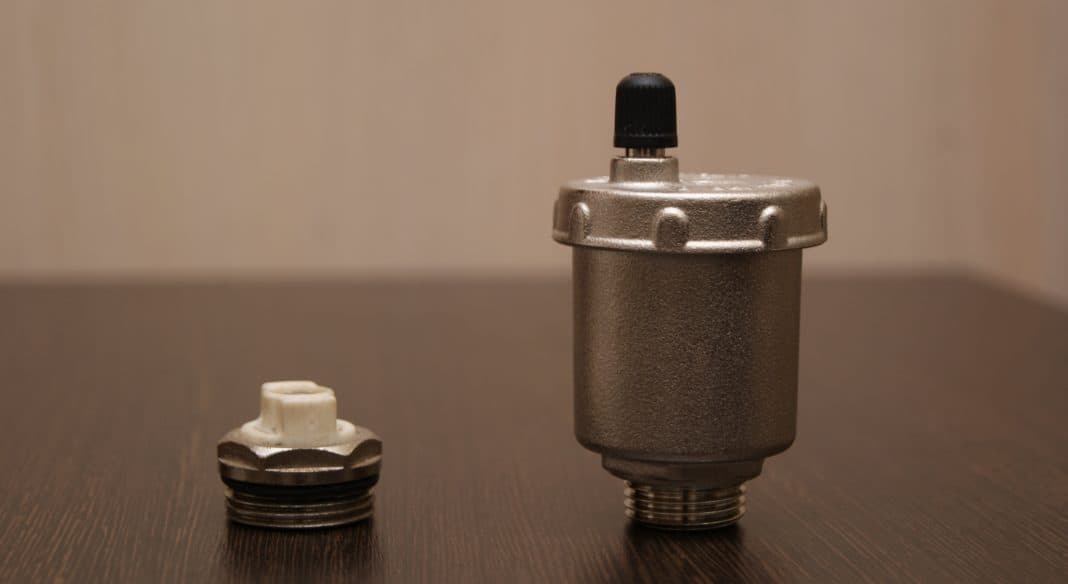

Ручной кран Маевского на радиаторе

Отдельно стоит рассмотреть газообразование в алюминиевых радиаторах. При контакте металла со слабощелочным теплоносителем выделяется водород, который скапливается в самой верхней точке отопительного прибора. Если радиатор не снабдить воздухоотводчиком, со временем газовая пробка не даст теплоносителю свободно проходить по внутренним каналам отопительного прибора.

Автоматический воздухоотводчик

В корпусе автоматического воздухоотводчика имеется камера с поплавком, к которому прикреплена игла. Когда поплавок занимает максимально высокое положение, игла перекрывает выпускное отверстие. Если в камере скапливается воздух, он вытесняет воду, ее уровень падает и поплавок опускается.

При этом открывается выпускное отверстие, в которое воздух будет вытеснен давлением в системе.

После удаления воздуха поплавок вновь поднимется и перекроет отверстие. Таким образом, развоздушивание осуществляется без участия пользователя.

Из приведенного описания принципа действия ясно, что та часть воздухоотводчика, в которой установлен поплавок, должна занимать вертикальное положение.

Эти устройства выпускаются в двух исполнениях:

  • с прямым корпусом: устанавливаются на вертикальные патрубки;
  • с угловым корпусом: устанавливаются на горизонтальные патрубки.

Угловые приборы можно устанавливать на радиаторах вместо кранов Маевского.

Автоматический воздухоотводчик целесообразно подключать к системе через специальный отсекающий клапан. Шток этого клапана подпружинен, так что без стороннего воздействия он всегда пребывает в закрытом состоянии. При ввинчивании воздухоотводчика его корпус отжимает шток и клапан открывается.

Теперь воздухоотводчик легко можно снять для обслуживания, ремонта или замены, не отключая систему отопления — как только он будет демонтирован, отсекающий клапан тут же закроется.

Выпускное отверстие нового автоматического воздухоотводчика всегда защищено от попадания грязи пластиковым колпачком, после монтажа важно не забыть открыть его, иначе воздух из камеры выйти не сможет. Данную разновидность воздухоотводчиков применяют только в закрытых системах отопления

Обычно они входят в состав так называемой группы безопасности, которая устанавливается сразу за котлом и включает в себя помимо воздухоотводчика манометр и предохранительный клапан. При наличии в системе коллектора или гидрострелки их также следует оснащать этими устройствами

Данную разновидность воздухоотводчиков применяют только в закрытых системах отопления. Обычно они входят в состав так называемой группы безопасности, которая устанавливается сразу за котлом и включает в себя помимо воздухоотводчика манометр и предохранительный клапан. При наличии в системе коллектора или гидрострелки их также следует оснащать этими устройствами.

Устройство автоматического воздухоотводчика

Покупая циркуляционный насос, целесообразно выбирать модель со встроенным воздухоотводчиком.

В открытой системе отопления с естественной циркуляцией автоматический воздухоотводчик не нужен. Здесь воздух удаляется через расширительный бачок. Исключения составляют случаи, когда в контуре имеется петля — обычно при обходе дверного проема. Тогда в ее верхней точке обязательно нужно установить автоматический воздухоотводчик.

За состоянием данного устройства необходимо следить. Оно может протекать из-за отложений на игле (накипь или грязь) либо из-за износа уплотнительного кольца под крышкой.

1 Особенности устройства разводки

В современных домах используют три разновидности схем разводки:

  • одноконтурный вариант с последовательным соединением батарей,
  • двухконтурный вариант с параллельным подключением радиаторов,
  • коллекторный вариант с врезкой каждого нагревательного элемента в распределитель.

В одноконтурной системе отопления пробка может заблокировать всю циркуляцию

При одноконтурной схеме все нагреватели «нанизаны» на нитку отопительного контура и формируют фактически громадный радиатор. Двухконтурный вариант предполагает укладку двух ниток с врезкой батарей. Коллекторная схема основана на соединении каждого элемента с котлом с помощью распределителя (коллектора).

В итоге пробка в одноконтурной схеме может заблокировать всю циркуляцию. Двухконтурному и коллекторному варианту эта проблема не грозит. Но если в воду попадает воздушный пузырь, то один из радиаторов перестанет греть помещение.

Поэтому такой затор должен быть удален из любой разводки. И чем быстрее, тем лучше. Как это делается, вы можете узнать ниже по тексту, где мы будем разбирать наиболее эффективные методики стравливания пробок из труб и нагревательных элементов.

6 Способы обнаружения пузырей

Место, где образовался пузырь воздуха, удаётся обнаружить по тому, что один участок батареи холоднее, чем остальные. Это может быть как небольшой элемент, так и половина радиатора. Но трубы бывают холодными и по другим причинам, например, из-за недостаточного прогрева жидкости или вследствие пониженного давления в магистрали. Прежде чем приступать к стравливанию воздуха или вызывать специалистов, стоит убедиться, что опасения не напрасны.

Распознать проблему поможет комплексный подход. Сначала стоит проверить температуру всей системы. Если она равномерна, значит, причина точно не в завоздушивании. О наличии пробок свидетельствует такие признаки:

  • полностью или частично холодные радиаторы при горячих стояках;
  • бульканье и другие звуки в трубах;
  • вытекание жидкости в местах соединений, сварных швов;
  • звонкий звук при постукивании по проблемному участку.

Сценарий 1: многоквартирный дом, нижний розлив

Схема с нижним розливом — наиболее типичное для домов современной постройки решение. И обратный, и подающий трубопровод находятся в подвале. Подключенные к розливам стояки соединяются попарно (подача с обраткой) перемычкой на верхнем этаже или на чердаке.

Нижний розлив: подача и обратка отопления проложены по подвалу.

Решение 1: запуск элеватора на сброс

Удаление воздуха из системы отопления проводится работниками ЖКХ еще на стадии запуска полностью или частично сброшенного контура.

Для этого он перепускается на сброс:

  1. Одна из домовых задвижек открывается, вторая остается закрытой;
  2. Перед закрытой задвижкой со стороны отопительного контура открывается соединенный с канализацией сбросник.

О выходе большей части воздуха свидетельствует равномерный, без воздушных пузырей, поток воды в сбросе.

Решение 2: воздушники

В верхней точке каждой пары стояков (в радиаторной пробке или на выведенной под потолок перемычке) в системах нижнего розлива всегда монтируется воздушник. Это не обязательно предназначенный специально для стравливания воздуха кран Маевского: его может успешно заменить шаровый кран, винтовой вентиль или водоразборный кран, установленный изливом вверх.

Воздушник вполне может выглядеть вот так.

Сброс воздуха из стояка выглядит так:

  1. Приоткройте кран (не более чем на один оборот). Вы должны услышать шипение выходящего воздуха;
  2. Подставьте под него любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
  3. Дождитесь, пока воздух не сменится водой;
  4. Закройте кран. Стояк должен нагреться в течение 5-10 минут. Если этого не произошло, стравите воздух повторно: возможно, что начавшаяся было циркуляция выгнала в верхнюю точку участка контура новые пузыри воздуха.

Таинство стравливания воздуха.

Несколько важных моментов:

  • Никогда не выкручивайте винт в кране Маевского полностью. При давлении в 5-6 атмосфер и хлещущем из отверстия кипятке вкрутить ее обратно у вас нет ни малейших шансов. Последствием необдуманных действий станет затопление вашей квартиры и квартир под вами по стояку горячей и грязной водой;
  • Не выкручивайте сам воздушник под давлением. Даже на половину оборота: вы не знаете, в каком состоянии его резьба. Если спускной клапан на отопление неисправен, перед его ремонтом или заменой необходимо перекрыть оба парных стояка и убедиться в том, что вентиля на них держат воду;

Выкручивать воздушник можно только при сброшенных стояках.

Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что вам есть чем открыть воздушник. Современные краны Маевского открываются своими руками или с помощью отвертки, а вот в домах старой постройки может понадобиться особый ключ;

Латунный воздушник образца 70-80 годов.

Решение 3: перепускание стояка на сброс

Основная проблема воздушников на нижнем розливе именно в том, что они расположены в квартире верхнего этажа. Что делать, если ее жильцов хронически нет дома?

Парные стояки можно попытаться перепустить из подвала.

Для этого:

  1. Обследуем стояки. После вентилей на них могут быть установлены сбросники или заглушки. В первом случае никаких трат не предстоит, во втором — нужно приобрести шаровый кран с резьбами «папа-мама» того же размера, что и у заглушек;

Идеально. Оба парных стояка укомплектованы сбросниками.

  1. Перекрываем вентиля на обоих стояках;
  2. Откручиваем заглушку на одном из них;
  1. Вкручиваем вместо заглушки шаровый кран, предварительно подмотав резьбу;
  2. Полностью открываем установленный сбросник;
  3. Открываем вентиль на втором стояке. После того, как напор воды выгонит весь воздух, закрываем сбросник и открываем второй стояк.

Тонкости есть и здесь:

Если все радиаторы расположены на подающем стояке, а обратный стояк холостой (без отопительных приборов) — ставьте сбросник именно на обратку. В этом случае весь воздух выйдет гарантированно. При наличии батарей на обоих парных стояках образовавшуюся воздушную пробку удается выгнать далеко не всегда;

Разводка с холостым стояком обратки.

  • Если вам не удалось перепустить стояки в одном направлении — переставьте сбросник на второй стояк и перегоните воду противоположную сторону;
  • Если на стояках установлены винтовые вентиля, избегайте тока воды через них в направлении, противоположном указанному стрелкой на корпусе. Попытка открыть вентиль с прижатым давлением к седлу клапаном чревата отрывом клапана от штока. Для устранения проблемы нередко приходится сбрасывать всю систему отопления дома.

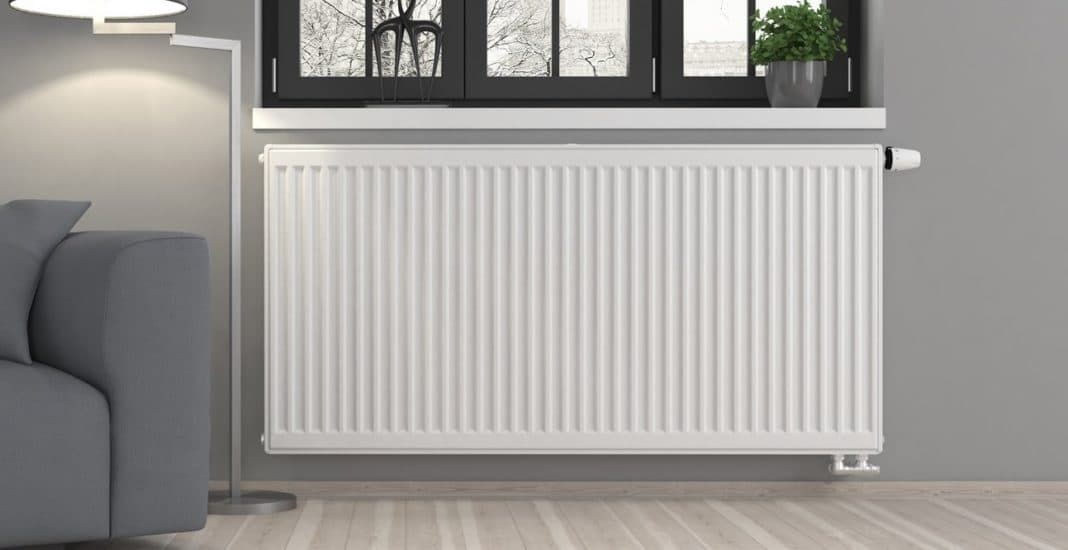

Спуск воздуха из обогревательных приборов

До того, как спустить воздух из радиатора и из системы, необходимо ознакомиться с особенностями этой процедуры и приготовить инструменты и материалы

Важно понимать, как стравить воздух из батареи правильно. Нужно иметь в распоряжении особый ключ, который поможет открыть воздушный клапан на батарее. Лучше всего для такой работы подходит радиаторный ключ – его можно купить в хозяйственном магазине

Лучше всего для такой работы подходит радиаторный ключ – его можно купить в хозяйственном магазине.

Если предстоит работа с современной батареей, тогда подойдет простая отвертка. Также следует приготовить емкость для слива теплоносителя и несколько тряпок на случай возникновения непредвиденной ситуации.

Инструкция по правильному спуску воздуха с батареи выглядит так:

Сначала осматривают батарею и находят небольшой клапан (кран Маевского). Располагается он в верхней части прибора, иногда таких устройств бывает несколько. Откручивают кран до тех пор, пока не раздастся шипение воздуха

Действовать необходимо осторожно и плавно. Под клапан подставляют емкость

Следует дождаться, пока весь скопившийся воздух не выйдет наружу. Об этом свидетельствует тонкая струйка воды, которая прекратила пузыриться

По мнению некоторых специалистов, нужно сливать примерно 2 – 3 ведра после того, как теплоноситель начнет стекать без газов. Это нужно для перестраховки, чтобы не проводить данную процедуру повторно. Клапан закручивают обратно.

Кроме крана Маевского стравить воздух из батареи можно с помощью автоматизированных воздухоотводчиков. Они предназначаются для теплоснабжающих систем и удаляют пробки самостоятельно.

Эти устройства отличаются компактностью и надежностью, но нужно соблюдать осторожность, ведь клапаны находятся без присмотра и даже незначительное нарушение процесса может привести к подтоплению подвала или чердака

Иногда возникают ситуации, когда при монтаже отопительной системы не были установлены специальные изделия, предназначенные для ликвидации завоздушивания. Чтобы выпустить из прибора лишний воздух, требуется газовый или разводной ключ для откручивания заглушки.

Делать эту работу нужно неспешно. Если заглушка не откручивается, а такие ситуации чаще всего происходят с чугунными радиаторами, на резьбу следует нанести особую смазку. Через время попытку повторяют. После того, как удалось открутить заглушку, действуют точно также, как с обычным краном.

В завершении работы пробку возвращают на место, не забыв намотать на резьбу лен или ФУМ ленту, что позволит не допустить подтеканий и обеспечит герметичность соединения.

Если воздух собрался в системе обогрева частного дома, спуск теплоносителя производят при помощи расширительного бачка. Эта емкость располагается в наивысшей точке теплоснабжающей конструкции. После спуска воды следует немного обождать, затем открутить кран на баке.

Как правило, при повышении температуры в батарее пробка удаляется самостоятельно. Если произведенные действия завершились безрезультатно, то воду в отопительном контуре нужно довести до кипения и тогда воздух непременно выйдет.

Зная, как спустить воздух с батареи отопления и системы, можно избежать возникновения множества проблем. В целях профилактики подобную процедуру следует проводить перед началом отопительного периода. По мнению специалистов, двух раз (для проверки и контроля) будет достаточно. Если в конструкции обнаружены дефекты или поломки, то количество спусков бывает больше.

Какие могут быть засоры и как определить их причину

Все засорения канализации подразделяются на несколько видов:

  • прилипание жира к внутренним поверхностям трубы и прилипание иных отходов. Такой засор принято называть эксплуатационным;
  • механический вид отличается от предыдущего тем, что причина засорения заключается в попадании постороннего предмета в систему;
  • в результате появления жировой прослойки может случиться сифонный засор;
  • также есть техногенная проблема, причина которой состоит в ошибке при монтаже системы.

Если засоряется основной подъездный стояк на нижнем этаже, то всё содержимое, находящееся в трубе, поднимается вверх и выходит у кого-то в туалете, ванной или на кухне. В таких ситуациях нужно срочно вызвать специалиста, поскольку самостоятельно устранить проблему вряд ли получится.

Поиск воздушной пробки в канализационной трубе

Пути решения проблемы

Можно воспользоваться обычной содой для прочистки канализации . Для разведения правильного раствора нужно приготовить несколько литров кипятка, в котором будет растворяться пачка соды. Подготовленную жидкость следует влить в сливное отверстие, при этом рекомендуется постепенно добавлять уксус. Таким образом, можно добиться реакции, которая будет способствовать быстрому разложению жира

Чащ всего этот способ используется, если под рукой нет специальных средств, к которым относят Крот, Тирет и т.д.
Использовать химические средства можно самостоятельно, только важно придерживаться основных правил безопасности. Непосредственно перед прочисткой раковины, унитаза или ванной нужно ознакомиться с правилами эксплуатации того или иного средства. Применять данный метод прочистки лучше в том случае, когда труба ещё не полностью забита, так можно добиться большей эффективности

Когда слив полностью забит, применять химические средства опасно, поскольку они могут выйти обратно в ванную или раковину.
Проверенным и надёжным способом прочистки считается использование простого вантуза. Когда действия с использованием соды или химических средств не приносят особого эффекта, то можно использовать такой метод. В таких случаях важно, чтобы чаша вантуза полностью перекрывала сливное отверстие.

Применять данный метод прочистки лучше в том случае, когда труба ещё не полностью забита, так можно добиться большей эффективности. Когда слив полностью забит, применять химические средства опасно, поскольку они могут выйти обратно в ванную или раковину.
Проверенным и надёжным способом прочистки считается использование простого вантуза. Когда действия с использованием соды или химических средств не приносят особого эффекта, то можно использовать такой метод

В таких случаях важно, чтобы чаша вантуза полностью перекрывала сливное отверстие.

Как устранить проблему с помощью вантуза?

Действия производятся в определённой последовательности:

  • из отверстия вынимается проба-фильтр;
  • верхнее отверстие ванной нужно плотно закрыть, чтобы добиться большей эффективности в процессе работ;
  • вантуз нужно установить так, чтобы не появилась воздушная пробка, при этом рукоятка ставится вертикально;
  • не отрывая приспособления от дна ванной нужно двигать приспособлением вверх-вниз;
  • на последнем движении вантуз поднимается из воды для проверки эффективности её слива. Если есть необходимость, процедуру повторяют ещё несколько раз.

Ещё одним проверенным приспособлением является металлический трос, которым часто пользуются сантехники. На одном конце такого предмета располагаются распушенные проводки, со второй стороны троса находится рукоятка для удобного использования. Первый конец просовывают в трубу, при этом нужно осуществлять вращательные движения с помощью рукоятки. Исходя из степени засорения трубы и места проблемы, прочистка может длиться сравнительно долго. Если проблема решена быстро, значит длины троса вполне достаточно для эффективной пробивки канализации.
