Штробление стен для проводки без пыли своими руками

Прокладывание штробы под проводку

Маскировка кабелей в толще стен обеспечит им надёжную защиту

Глубина прокладываемой штробы зависит от сечения и количества проводов, которые будут впоследствии фиксироваться в борозде. Считается, что максимально допустимая глубина прорези не может превышать 2,5 см. Кроме того, при штроблении несущих стен длина одной борозды должна быть не больше 3 м.

Рассмотрим подробно, как осуществлять процесс штробления стен, используя в работе те или иные инструменты:

1. Проделывание борозд при помощи молотка и зубила. Вначале на стене рисуют линии, которые обозначают границы будущего углубления. Затем с помощью зубила вдоль этих линий проделывают бороздки размером с 2 ширины острия инструмента. Потом зубило устанавливают поперёк ложбины и вбивают его вглубь молотком, после чего снимают верхний слой стены. Таким образом проделывают работу вдоль всей разметки, а затем углубляют штробу на 2,5 см. Отметим, что такой способ не подходит для штробления бетонных стен, так как они слишком твёрдые.
2. Штробление стен с использованием болгарки. Чтоб проделать борозду с помощью болгарки, инструмент вначале нужно оснастить алмазным диском, ведь только он без проблем справится с бетонной или кирпичной конструкцией. После нанесения разметки на рабочую поверхность, вдоль отмеченных линий с помощью болгарки делаются параллельные надрезы. Эти надрезы станут границами будущей штробы, внутреннее же пространство придётся выбивать зубилом либо перфоратором на желаемую глубину. Болгарка позволяет сделать борозду ровной и аккуратной, но в процессе работы в воздух выделяется много пыли. Если штробление осуществляют как минимум 2 человека, один из них может сразу же убирать пыль промышленным пылесосом.
3. Штробление с помощью перфоратора. Как и в предыдущих случаях, сначала на стену маркером наносят границы будущего углубления. Чтоб проделать штробу перфоратором, понадобятся две насадки: бур и лопатка. При помощи бура вдоль всей разметки проделывают отверстия глубиной по 2,5 см. Расстояние между ними должно составлять примерно 10-15 мм. Затем, используя лопатку, вдоль этих отверстий выбивают борозду. В процессе работы держать инструмент поперёк разметки не рекомендуется, поскольку это приведёт к лишним сколам в стене. Перфоратор позволяет работать быстро и оставляет после себя мало пыли, но канавка получается неровной по краям.
4. Работа со штроборезом. Штроборез по принципу действия мало чем отличается от болгарки. В такое приспособление встраиваются две алмазных пилы, которые делают ровные и параллельные прорези в стене. Расстояние между дисками можно регулировать в соответствии с намеченными размерами штробы. Ещё одним элементом штробореза является кожух, с помощью которого определяется глубина канавки. К кожуху можно сразу присоединять трубу пылесоса, что позволит минимизировать количество пыли, выделяемой в окружающую среду.

Штробление кирпичной стены

Штроборез быстро и качественно проделает углубления в кирпичной стене

Осуществить штробление кирпичной стены с применением только молотка и зубила довольно тяжело, поэтому для работы следует выбрать более мощные приспособления, к примеру, перфоратор или болгарку. Молоток и зубило также пригодятся в работе, с их помощью можно откорректировать некоторые мелкие детали.

Особенности работы с бетонной стеной

Бетонную стену удобнее всего штробить перфоратором

Бетон – прочный и твёрдый материал, так что проделать в нём штробу с помощью зубила вряд ли получится. При работе с такими стенами можно пользоваться болгаркой или штроборезом, но оптимальным инструментом считается перфоратор. По своей мощности он превосходит вышеописанные приборы и предназначен как раз для работы с твёрдыми материалами.

Чтоб в процессе штробления выделялось как можно меньше пыли, стену иногда предварительно увлажняют. Но следует заметить, что работать с влажной поверхностью при помощи перфоратора немного сложнее, чем с сухой.

Штроборез и болгарка также могут использоваться для прокладывания борозд в бетонных стенах, но такими приспособлениями можно будет только прорезать границы штроб, а само углубление всё равно придётся выбивать перфоратором.

Перфоратор

Наиболее распространенным способом штробления является штробление с помощью перфоратора.

Для того, чтобы сделать штробу перфоратором, нужно подготовить его к работе и подобрать нужные насадки это может быть: штробер, бур или лопатка. Насадка подбирается в зависимости от типа стены.

Перед началом штробления перфоратор подключают источнику электроэнергии и одевают на глаза защитные очки, а также проверяют прочность закрепления выбранной насадки.

После этого, переключают перфоратор в режим сверления с ударом, берут перфоратор двумя руками за рукоятки и направляют наконечником на то место, где нужно сделать штробу. Во время штробления перфоратор нужно держать крепко и нажимать в сторону стены.

Обычно процесс штробления перфоратором стены происходит путем постепенного выдалбливания в стене канавки нужной ширины и длины.

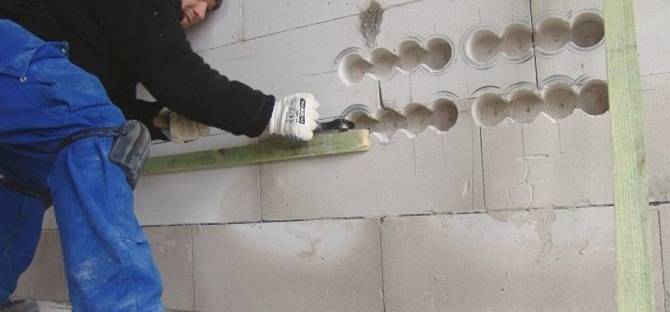

Если материал особо прочный, то можно выдолбить два отверстия рядом и соединять их, что хоть и замедлит процесс штробления, но позволит ему продолжаться.

Нужно следить за нагревом корпуса перфоратора и делать остановки для его остывания, а также смазывания хвостиков буров.

5 Отверстия для розеток и финишная отделка – как сделать правильно?

Если возникает необходимость проделать отверстия под розетку или выключатель, придерживайтесь следующей инструкции. Сначала проделайте отверстие по центу диаметром 8 мм, а затем сделайте коронкой небольшой надпил, чтобы обозначить контур будущей розетки (выключателя). По периметру обозначенного контура проделайте 8–10 тонких отверстий, после чего вы без усилий проделаете одно сквозное отверстие коронкой. При бурении отверстия под коробку выключателя и розетки не заденьте арматуру. Нарушение целостности арматуры может привести к появлению трещин в стенах и их разрушению.

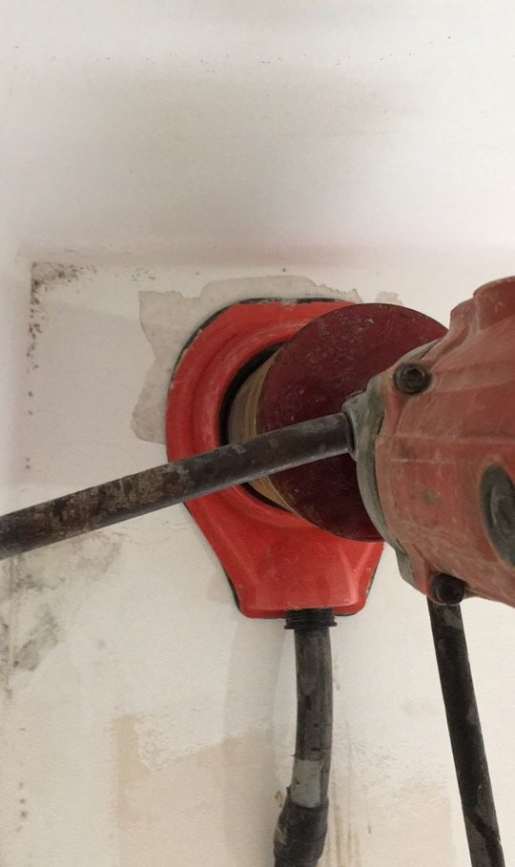

Штробление под розетки

Какими бывают стены в домах и квартирах

При выборе технологии штробления необходимо узнать, из какого материала построено здание.

Древесина

Проделывать каналы в таком материале нежелательно, однако иногда без этого действия обойтись не получается. От правильности выполнения работ зависят защищенность кабелей, пожаробезопасность проводки. Лучшим решением является отказ от штробления в дереве в пользу наружной укладки или использования кабель-каналов.

Бетон

Стены из прочного материала с трудом поддаются механической обработке. Каналы рекомендуется проделывать штроборезом (штраборезом). При отсутствии такого инструмента допускается использование болгарки с диском по камню. Штробление в таком случае отнимает больше времени и сил.

Газобетон

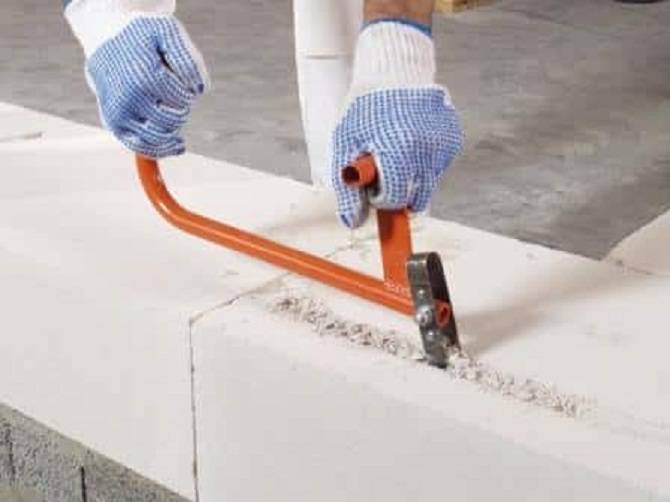

Трудности при формировании каналов в мягком материале возникают редко. Рекомендуется применять болгарку с алмазным кругом или штроборез. Можно заменить их самодельным приспособлением, имеющим вид согнутой металлической трубы с выступом для углублений с одной стороны, рукояткой — с другой. При использовании болгарки возникает много пыли, поэтому стоит позаботиться об устройстве для ее быстрого удаления.

Кирпич

Работу с кладкой нельзя назвать простой, ведь материал устойчив к механическому воздействию. Скрытую проводку в кирпичных домах делают редко. Чаще всего кабель фиксируют поверх кладки, после чего заделывают слоем штукатурки. Последняя должна иметь толщину более 3 см, чего достаточно для стандартных кабелей.

Гипсокартон

Лист слишком тонок, поэтому штробить его невозможно. Провод прячут под гипсокартонной конструкцией, прикрепляя его к металлическому каркасу. Единственно возможным вариантом является формирование посадочных мест для розеток и выключателей перфоратором.

Монолит

Такие стены обладают теми же свойствами, что и бетонные. Рекомендуется применять штроборез, при его отсутствии — болгарку. Во время работы образуется большое количество пыли, поэтому нужно использовать средства защиты органов дыхания и зрения.

Кафель

Плитку часто используют для отделки кухонь и санузлов. Иногда возникает необходимость укладки кабелей в этом материале. Штробление кафеля не вызывает проблем, однако болгарку нужно снабжать алмазными дисками.

Советы профессионалов

Для прокладки проводки своими руками, следует прислушаться к советам профессионалов:

• Не стоит прокладывать проводку в плитах перекрытия, в несущих стенах и в швах расположенных горизонтально.
• При планировании проводки, следует помнить, что штробы должны быть расположены строго горизонтально или вертикально. Перед началом работ нужно разметить на стене места проводки при помощи уровня или отвеса.
• При горизонтальном штроблении нужно отступить от плиты перекрытия не меньше 15 сантиметров.
• Если конструкция от 8 см, штроба прокрадывается по самому короткому пути.
• Нельзя прокладывать проводку в углу, близко к оконным проемам и дверьми. Расстояние, которое следует отступить, приравнивается к 10 см.
• Если помещение уже было в эксплуатации, следует проверять стены на наличие кабеля под напряжением. Это можно проверить при помощи специальных искателей.

Какой бы способ для штробления стен под проводку не был бы выбран, нужно помнить, что связанные с этим работы выполняются в самом начале ремонта помещения. Высокий уровень пыли во время прокладки проводки очень опасен для организма человека.

Способы штробления

Перфоратор для штробления стен

Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.

Работы перфоратором

Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.

Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос.  Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.

Работа болгаркой

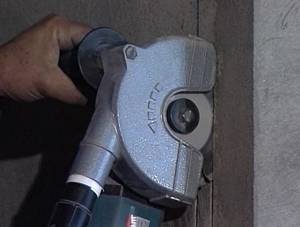

Насадка на болгарку для штробления

Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.

Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:

• Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.
• Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.

Болгарку можно использовать по всем видам материалов стен.

Работа штроборезом

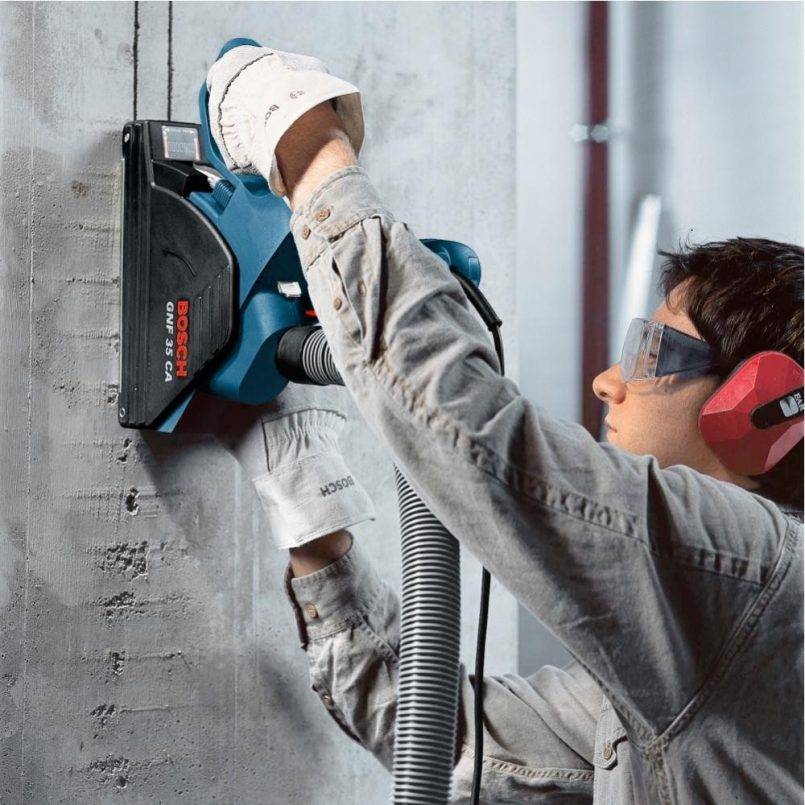

Штроборез

Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.

Зубило/стамеска и дрель

Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.

Способы штробления стен своими руками

Способы штробления стен зависят от применяемых инструментов при проделывании штробы. Давайте рассмотрим более подробно, чем можно проштробить стену.

Интсрумент для штробления:

• перфоратор;
• болгарка;
• штроборез;
• молоток и стамеска.

Перфоратор

Наиболее распространенным способом штробления является штробление с помощью перфоратора.

Для того, чтобы сделать штробу перфоратором, нужно подготовить его к работе и подобрать нужные насадки это может быть: штробер, бур или лопатка. Насадка подбирается в зависимости от типа стены.

Перед началом штробления перфоратор подключают источнику электроэнергии и одевают на глаза защитные очки, а также проверяют прочность закрепления выбранной насадки.

После этого, переключают перфоратор в режим сверления с ударом, берут перфоратор двумя руками за рукоятки и направляют наконечником на то место, где нужно сделать штробу. Во время штробления перфоратор нужно держать крепко и нажимать в сторону стены.

Обычно процесс штробления перфоратором стены происходит путем постепенного выдалбливания в стене канавки нужной ширины и длины.

Если материал особо прочный, то можно выдолбить два отверстия рядом и соединять их, что хоть и замедлит процесс штробления, но позволит ему продолжаться.

Нужно следить за нагревом корпуса перфоратора и делать остановки для его остывания, а также смазывания хвостиков буров.

Болгарка

Штробление с помощью болгарки достаточно распространено в силу ее доступности и недорогой цены.

Для того, что бы начать штробление болгаркой нужно закрепить на ней специальный алмазный диск для работы по бетону и подключить к источнику электропитания.

Обязательно необходимо надеть защитные очки и проверить защитный кожух, что бы струя измельченного материала и пыли, которые выбрасываются болгаркой, не причинили вреда окружающим и помещению.

Болгарку следует направлять по выбранной линии стены для того, что бы штроба получилась нужного размера и направления. Для создания штробы крутящийся диск болгарки следует неспешно направить в нужное место и прижав его к стене проделать желоб требуемого размера.

После этого проделать еще один желоб, параллельный тому, что был сделан ранее, а оставшийся между ними материал выбрать с помощью перфоратора используя насадку лопатка.

Штроборез

Процесс изготовления штроб с помощью штробореза подобен тому, как это делается с помощью болгарки.
Отличием является то, что у штробореза имеется сразу два диска, благодаря чему в стене прокладывается сразу два желоба, а также то, что расстояние между дисками можно регулировать.

Но, и в этом случае материал, который остался между желобами, нужно убирать с помощью перфоратора.

Молоток и стамеска

Молоток и стамеска используются для изготовления штроб в мягких материалах, к числу которых можно отнести почти все виды штукатурки.

Для штробления стены с помощью молотка и стамески необходимо взять в одну руку молоток, а в другую стамеску и, приставив к нужному месту стены стамеску, ударить по ней молотком, в результате чего в стене появится выбоина.

Создавая таким образом выбоины и расширяя их в нужном направлении и размере можно создать штробу.

Размеры штробы, такие как глубина и ширина определяются размерами кабеля или трубы, однако не могут превышать 30% от ширины стены.

Для чего необходимо штробление поверхностей стен?

Данный вид строительных работ используется везде, где существует необходимость прокладки новой проводки или замены устаревшей, где нужно сделать отверстие под розетки или трубы, и так далее, список действительно большой!

Так, штробление стен позволяет:

• заменить ветхую проводку в здании. Во многих «возрастных» сооружениях электропроводка располагается прямо на поверхности стен. Точно подобранная глубина штробления создает оптимальные канавки в стенах, куда можно проложить провода. Это не только выглядит эстетически привлекательно, но и повышает уровень безопасности в помещении;
• спрятать отопительную систему в глубину стен. Так можно защитить трубы от любых механических воздействий;
• обеспечить качественный монтаж «теплого» водяного пола и т.д.

Штробление стен толщиной 100 мм необходимо везде, где речь идет о высокой точности работ. Данная технология позволяет также произвести штробление под коллектор.

Технология штробления стен

Электропроводка прокладывается в бетон на первой стадии проведения мероприятий по ремонту. Штробить в заселенном помещении не рекомендуется, так как работа очень пыльная. Для начала необходимо убрать мебель, оргтехнику и т.д. Если это невозможно, то накрыть их пленкой или другим материалом, чтобы защитить от пыли. Также понадобится строительный пылесос, с помощью которого нужно будет убирать мусор и пыль.

Подготовка помещения и разметка рабочей поверхности

Перед началом работ необходимо свериться с планом местонахождения старой проводки. Если такого плана нет, то с помощью тестера или индикатора нужно её обнаружить и отметить, как она проходит. Старую проводку лучше всего обесточить, но если это невозможно, то постараться проложить новую не пересекаясь с ней. Это нужно для предотвращения получения травм от электрического тока.

Новый маршрут электропроводки отмечается на стенах. Разметка ведется от распределительных коробок до всех точек подключения.

Основные правила штробления

Во время работы должна быть обеспечена защита рук, глаз и органов дыхания. Для этого используется респиратор, прочные перчатки и защитные очки. Рекомендуется проводить штробление при наличии резинового коврика под ногами.

Важно соблюдать следующие правила:

• Штробы выполняются параллельно главным конструкциям строения в вертикальном или горизонтальном виде. Исключением является мансарда, там штробление можно проводить по основе с наклоном.
• Горизонтальные штробы производят отступив не менее 150 мм от перекрытий. Вертикальные борозды производятся с отступом не менее 100 мм от дверных и оконных проемов, а также углов.
• Расстояние между бороздой штробы и газовыми трубами должно быть не менее 400 мм.
• В несущих стенах горизонтальные штробы производить не рекомендуется.
• Запрещено использовать межплитный шов вместо штробной борозды.
• При толщине конструкции превышающей 8 см, электропроводку прокладывают кратким путем, если меньше — параллельно строительным линиям.

Расстояния, глубина, ширина штробы

Бороздки под электропроводку ограничены в размерах. Ширина штробы не должна превышать 30 мм, глубина — 26 мм. Длина канавки от распределительного узла до точки подключения не должна быть больше 3 м.

На какую глубину запрещено штробить в несущих стенах

Иногда штробление необходимо выполнить по несущей стене. В этом случае глубина штробы не должна превышать 20-30 мм. Если сделать канавку глубже, то есть риск повредить расположенную в стене арматуру. Это не только является нарушением норм, но и может привести к обрушению.

Розетки

Местоположение розеток и распределительных коробок отмечается на стене согласно электрической схеме.

Действия при штроблении под розетки:

1. Просверливается отверстие диаметром 8 мм в центре расположения точки подключения;
2. Намечается контур ниши под розетку с помощью специальной насадки (коронки) на дрель;
3. Сверлятся отверстия по линии всего намеченного контура;
4. При помощи дрели с насадкой-коронкой высверливается ниша под точку подключения.

Заделка штробы в стене

После того, как электропроводка уложена в проделанные бороздки, необходимо заштукатурить штробы.

Действия при заделке штробных каналов:

• Борозду очистить от пыли пользуясь строительным пылесосом или обычным веником.
• Произвести грунтование штробы, обильно нанося грунтовку кистью. Дать время жидкости полностью высохнуть.
• Произвести смачивание штробы водой и начать заделку. Работу можно проводить специальной штукатуркой, строительным гипсом или используя монтажную пену.

Сколько стоит строительная процедура

Цена процесса напрямую зависит от критериев его выполнения. Понятно, что делать самому в домашних условиях выгоднее. Стоимость напрямую будет зависеть от инструмента, штукатурки, самой проводки. Иногда получается дёшево, а иногда не очень. Например, выбрав в качестве прибора перфоратор, платить нужно только за провода и заделочные материалы, потому что инструмент, как правило, есть у каждого мужчины. А вот отдав предпочтение штроборезу, вряд ли получится сэкономить.

Решив заказать работу мастера в строительной компании или у частного специалиста, не стоит рассчитывать на приемлемую цену. Приготовитесь выложить кругленькую сумму. Эта работа опасная, поэтому и оплата запрашивается соответствующая.

Ремонт жилья никогда не обходится без проделывания каналов для электричества, поэтому важно знать основные требования к штроблению стен, а также соблюдать правила безопасности при строительстве

Особенности работы с различными материалами

Мало выбрать подходящий инструмент для штробления стен под проводку

Важно ознакомиться еще и с тем, какой материал лежит в основе стен, чтобы понять, как с ним работать. Существуют еще и общие правила, которые применимы для всех конструкций

Но в случае с кирпичными стенами, провода лучше укладывать горизонтально. Еще лучше, если местом их расположения будут горизонтальные швы между рядами кладки. Во всех случаях штробы должны располагаться вертикально или горизонтально, исключением выступают мансардные этажи.

Длина паза не должна превышать 3 м. Количество поворотов нужно снизить до минимума. Штробление стен под проводку в панельном доме не разрешено, если перед вами несущая конструкция. Она берет на себя всю нагрузку от верхних этажей и крыши, а снижение ее несущей способности влечет риск обрушение всего здания.

Если же вы получили все разрешения и планируете осуществлять проделывание паза под проводку, а в наличии лишь углошлифовальная машина, вам могут понадобиться насадки на болгарку для штробления. Для этого вы можете приобрести:

• место под установку циклона;
• кожух для защиты;
• 2 пильных диска;
• раструб для пылесоса.

Для этого оборудования можно использовать еще и специальную насадку, называемую штроборезом. Ее лучше не применять, если мощность оборудования не превышает 1500 Вт. Чтобы исключить перегрев мотора, нужно приобрести диск с диаметром не больше 180 мм.

Штробы в бетоне и кирпиче

Работая в панельном доме, вы должны помнить о том, что до розеток проводят пазы лишь в том случае, если стены не являются несущими. От пола розетки следует удалить на 30 см или больше. Что касается кирпича, то при его кладке нужно не нужно заполнять швы раствором, чтобы после их не расшивать и уложить туда проводку. Если же кладка уже выполнена, раствор можно удалить механическим способом. А вот при работе с бетоном молоток и зубило не помогут.

Как работать с деревом и газобетоном

В древесине прокладка коммуникаций запрещена. Провода должны располагаться снаружи стены, а после перекрываться кабель-каналом. Что касается газобетона, это довольно мягкий материал, работать с которым вы можете даже ручным штроборезом. Его домашние мастера иногда изготавливают самостоятельно.

Нюансы с несущими стенами

Несущие стены ни при каких обстоятельствах штробить нельзя. Это может привести к нарушению целостности важных для всего здания конструкций. Если же начинать такие работы без разрешения, это может обернуться штрафом и необходимостью удаления проложенной проводки.
